| Type de produit | Modulateur infrarouge pour systèmes de transmission audio sans fil |
| Marque | SENNHEISER |
| Modèle | SI 29-5 |
| Dimensions (L x P x H) | 485 x 340 x 45 mm (1U rack 19") |
| Poids | Environ 4,0 kg |
| Alimentation | Par bloc-secteur NT 29-5 (12 V AC, 20 W) |
| Consommation électrique | Max. 17 W |
| Nombre de canaux de transmission | Jusqu'à 5 par modulateur (32 max. en chaîne) |
| Type de modulation | FM bande étroite |
| Plage de fréquences des canaux | 55 kHz à 1335 kHz (32 canaux) |
| Entrées BF | 5 entrées symétriques sur XLR-3 ou SUB-D 25 pôles |
| Sensibilité d'entrée BF | 50 mV - 2,5 V (line) ; option micro 0,5 mV - 30 mV |
| Bande passante BF | 50 Hz - 12 000 Hz |
| Distorsion harmonique | < 0,5 % |
| Rapport signal/bruit | > 70 dB(A) eff. |
| Sorties HF | 2 x BNC (0,6 V) + 2 x BNC somme (30 mV) |
| Impédance de sortie | Environ 50 Ω |
| Séparation des canaux | > 60 dB |
| Nombre max. de diffuseurs raccordables | 50 diffuseurs (modèles SZI 20, SZI 1029, SZI 1029-10) |
| Possibilité de chaînage | Jusqu'à 7 modulateurs (32 canaux max.) |
| Affichage du niveau BF | 12 LEDs (crête à -20 dB) |
| Entretien et nettoyage | Nettoyer avec un chiffon sec et non pelucheux. Débrancher avant nettoyage. |
| Sécurité | Utiliser uniquement le bloc-secteur fourni. Ne pas ouvrir l'appareil. |
| Pièces détachées et réparabilité | Bloc-secteur disponible en versions 230V, 120V, 240V. Consulter Sennheiser pour autres pièces. |
FOIRE AUX QUESTIONS - SI 29-5 SENNHEISER
Questions des utilisateurs sur SI 29-5 SENNHEISER
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Équipement audio professionnel au format PDF gratuitement ! Retrouvez votre notice SI 29-5 - SENNHEISER et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil SI 29-5 de la marque SENNHEISER.
MODE D'EMPLOI SI 29-5 SENNHEISER
Mise en service/raccordement au secteur
Le modulateur SI 29-5 est raccordé au secteur par le bloc-secteur NT 29-5. Vissez son connecteur à la prise ①.
Pour l'utilisation dans des pays différents, les versions spéciales suivantes du NT 29-5 sont disponibles :
- NT 29-EU 230 V 50/60 Hz N°Réf. 04002 NT29-120 120V50/60Hz N°Réf.04003
- NT 29-UK 240 V 50/60 Hz N° Réf. 04004
Les entrées BF

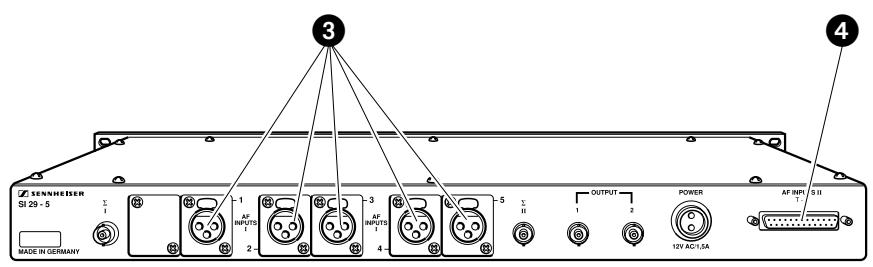

À l'arrière du modulator SI 29-5, il y a 5 connecteurs XLR destinés à relier 5 sources BF mono.
Les entrées sont symétriques et isolées de la masse.

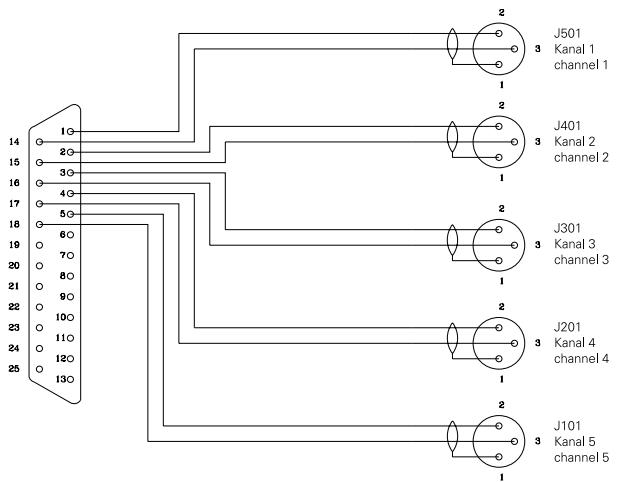

De plus, toutes les entrées sont disponibles sur connecteur à 25 pôles. Pour l'assignation des différents pôles, veuillez vous reporter au manuel de maintenance pour ce modulator.
Raccordement des diffuseurs infrarouges

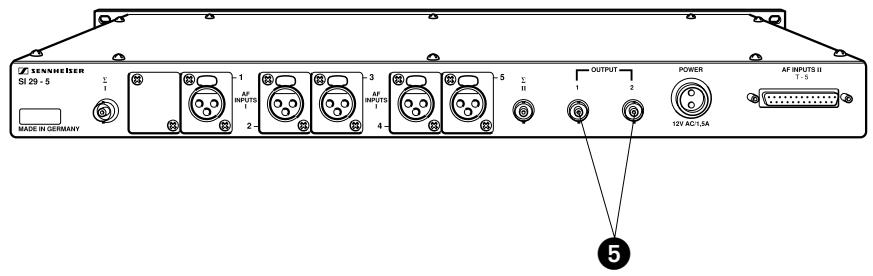

Reliez les diffuseurs infrarouges aux prises ⑤. Le modulateur SI 29-5 modulera la lumière infrarouge, et ensuite, les diffuseurs la rayonneront.
Au maximum, vous pouvez relier 50 diffuseurs au modulateur SI 29-5. Vous pouvez même utiliser des diffuseurs différents (fonctionnement mixte):
SZI20
Diffuseur infrarouge destiné à couvrir une petite salle, possibilité de raccorder d'autres diffuseurs
SZI 1029
Diffuseur infrarouge haute puissance, puissance émettrice 5 W, possibilité de raccorder d'autres diffuseurs SZI 1029, SZI 1029-10 ou SZI 20.
SZI 1029-10
Diffuseur infrarouge haute puissance, puissance émettrice 10 W, possibilité de raccorder d'autres diffuseurs SZI 1029, SZI 1029-10 ou SZI 20.
N. B. : Il faut absolument que vous lisiez aussi les notices d'emploi des diffuseurs !

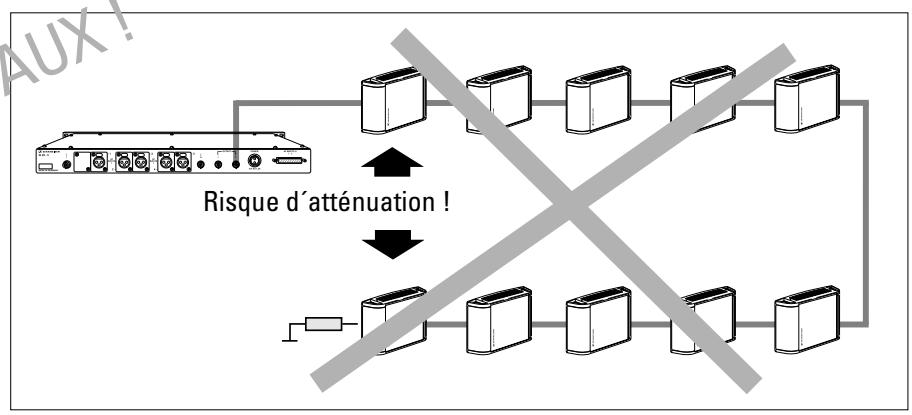

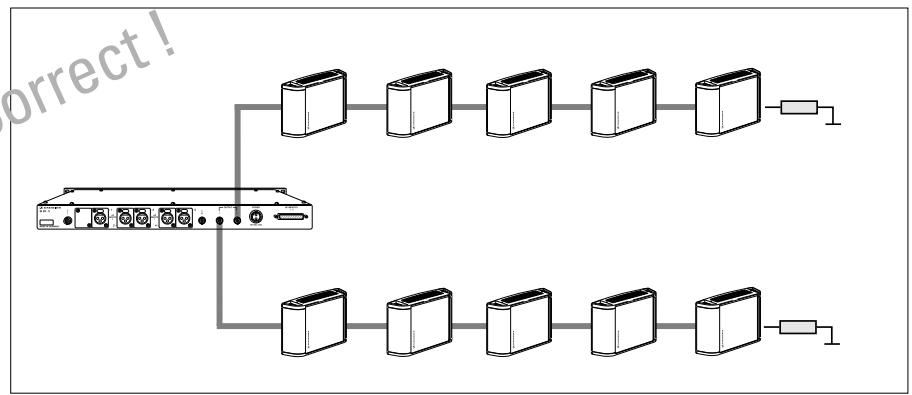

Évitez à tout prix des longueurs de câble importantes, car il y a le risque d'atténuation du signal si les diffuseurs se trouvent en face d'autres diffuseurs:
Chaînage de plusieurs modulateurs si 29-5
Pour assembler des systèmes plus importants, vous avez la possibilité de chaîner plusieurs modulateurs. Avec le système le plus grand, vous pouvez utiliser un maximum de 32 canaux de transmission:
| Nombre de modulateurs | Nombre maximal de canaux de transmission |
| 1 | 5 |
| 2 | 10 |
| 3 | 15 |
| 4 | 20 |
| 5 | 25 |
| 6 | 30 |
| 7 | 32 |
Chaque canal de transmission ne doit être assigné qu'une fois !

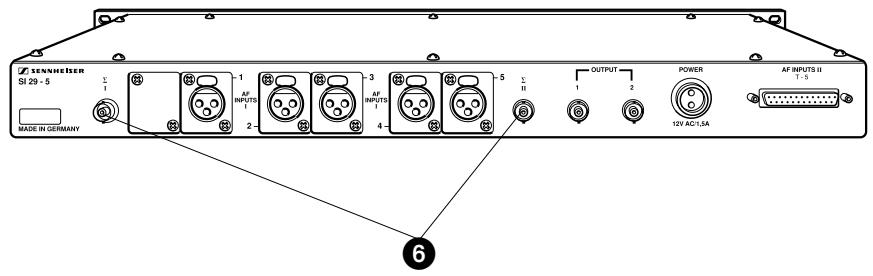

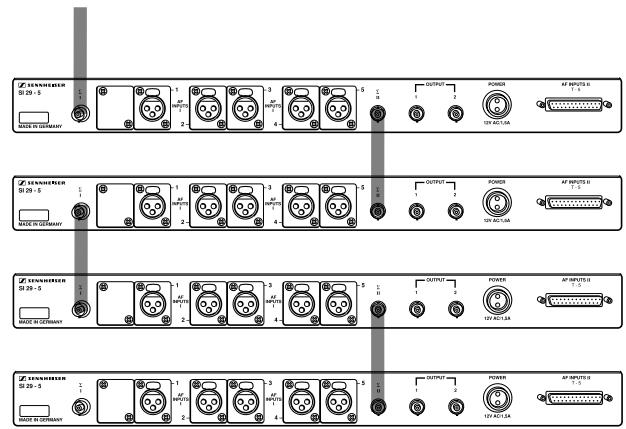

Chaînez les modulateurs en reliant les prises de chaînage (Σ). Puisque les prises sont mises en parallèle, vous pouvez utiliser la prise 6 droite ou la prise gauche.
Comment désir l'entrée BF

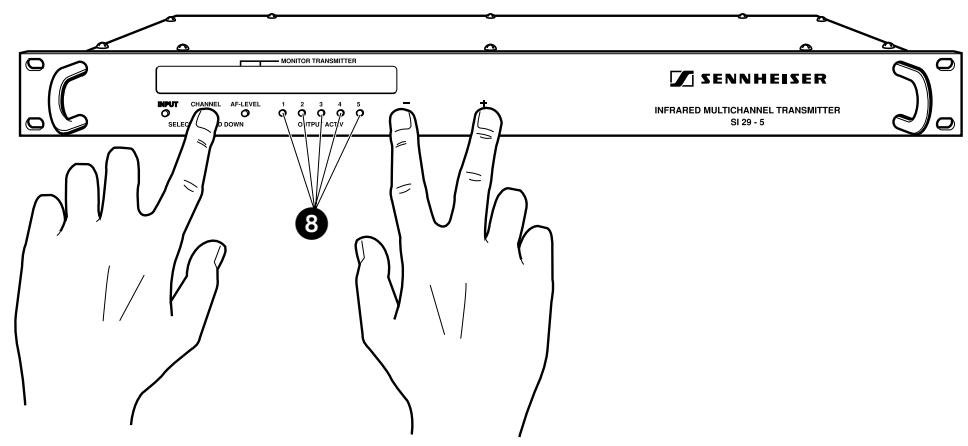

En appuyant simultanément sur les boutons, INPUT" et,+“ ou,-“, vous commencez la sélection de l'entrée BF (les entrées 1 à 5 à l'arrêt du modulator).
Avec le bouton „+“, vous choisissez une entrée plus haute. Avec le bouton „-“, vous choisissez une entrée plus basse.
Si vous appuyez brièvement sur le bouton „+“ ou „-“, vous incrémentez de d'un pas. Si vous appuyez plus longtemps sur le bouton „+“ ou „-“, la recherche rapide commence (toujours en reconnaissant au début).
Quand vous lâchez les deux boutons „INPUT“ et „+“ ou „-“, l'entrée sera mémorisée automatiquement.
Maintenant, il faut désirer le canal de transmission infrarouge que vous pouvez assigner à cette entrée.
Comment désigner le canal de transmission infrarouge

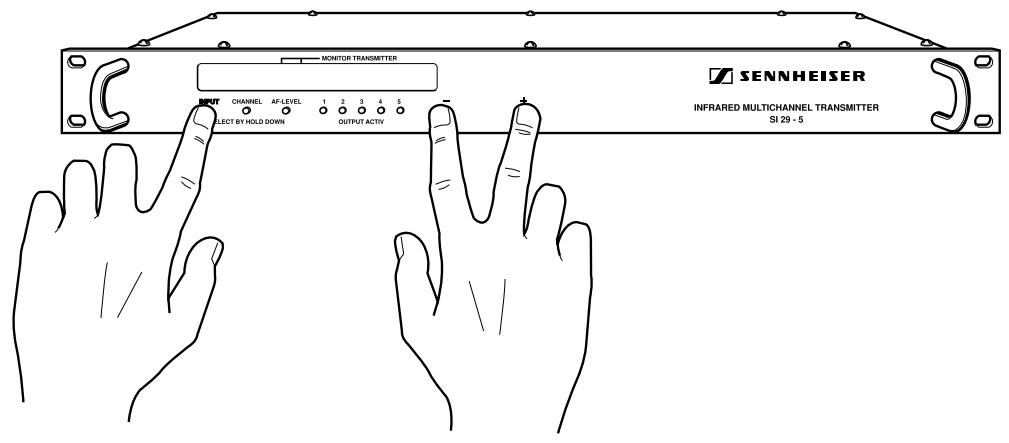

En appuyant simultanément sur les boutons „CHANNEL“ et „+“ ou „-“, vous commencez la recherche du canal de transmission infrarouge que vous pouvez assigner à l'entrée BF.
Comment mettre un canal hors service
Pour mettre un canal hors service, faites la recherche des canaux comme décrit ci-dessus. La position se trouve entre et 00^. L'affichage montrera, au lieu d'un numéro de canal, que le canal sera mis hors service et la LED ⑧ correspondante s'éteindra.
N. B. : Il est important que vous mettiez les canaux non-utilisés hors service. Sinon, la surface rayonnée est réduite! (Veuillez vous référer au passage correspondant dans le manuel livré avec le diffuseur.)
Comment ajuster le niveau BF

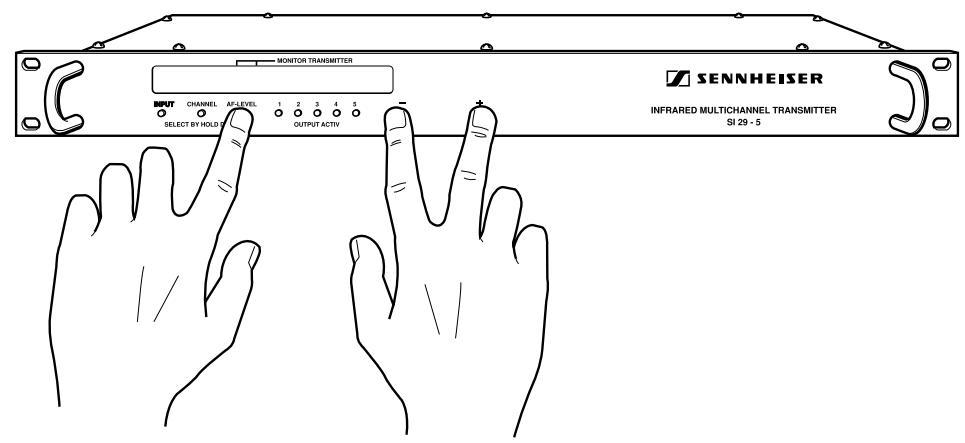

En appuyant simultanément sur les boutons „AF-LEVEL“ et „+“ ou „-,“, vous ajustez le niveau BF pour le canal de transmission que vous venez de choisir.
Avec le bouton, vous choisissez un niveau BF plus haut. Avec le bouton, vous choisissez un niveau BF plus bas.
Le niveau est ajusté correctement quand l'indicateur de modulation ⑨ devie occasionnellement dans le rouge (modulation maximale).
Quand vous lâchez les deux boutons „AF-LEVEL“ et „+“ ou „-“, le niveau BF choisi sera mémorisé automatiquement.
Maintenant vous avez fini tous les réglages pour un canal d'entrée. Pour ajuster les autres canaux, commencez à nouveau avec COMMENT CHOISIR L'ENTREE BF.
Écoute de contrôle

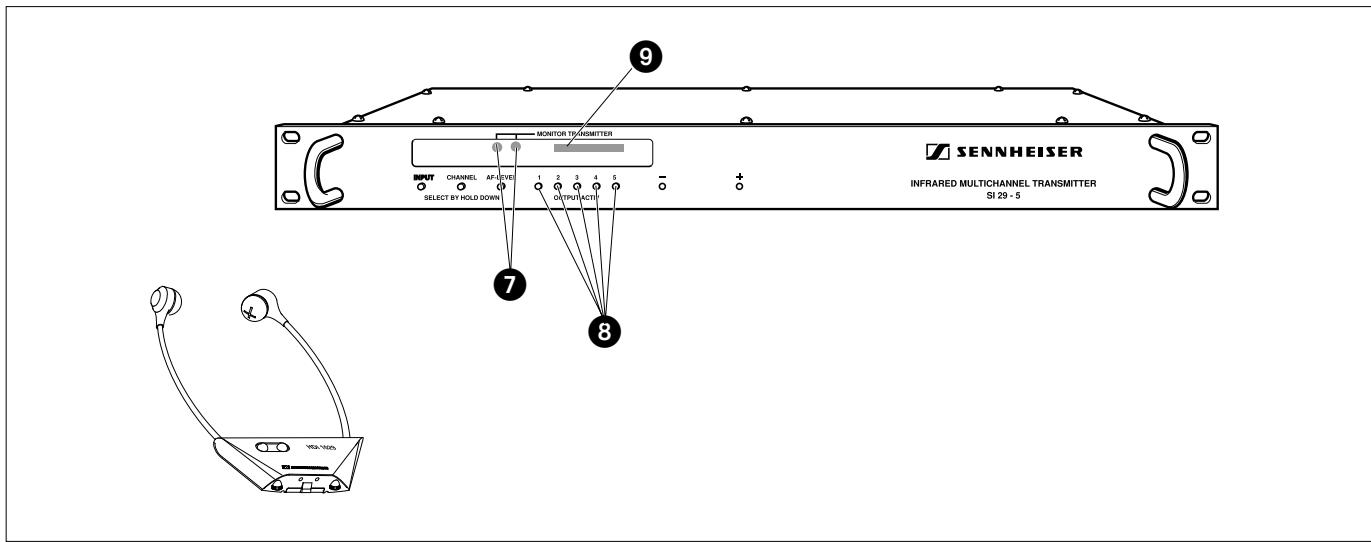

Derrière la fenêtre sur la partie frontale du modulator, il y a deux diodes émettrices infrarouges ⑦ qui rayonnent le signal infrarouge complet et donc permettent une écoute de contrôle. Avec un récepteur approprié, vous pouvez écouter le canal de transmission choisi. La distance de transmission des diodes est approx. 1,2m.
Affichage de canal
Tous les canaux utilisés sont affichés : quand une entrée transmet son signal à un canal de transmission infrarouge, la LED ③ correspondante s'allume.
Caractéristiques techniques
| Type de modulation | Bande étroite FM | |||||
| Fréquences canaux | 55 - 1.335 kHz | |||||
| Canaux | Canal 0 | 55 kHz | Affichage: 50 | Canal 16 | 735 kHz | Affichage: 55 |
| Canal 1 | 95 kHz | Affichage: 51 | Canal 17 | 775 kHz | Affichage: 11 | |
| Canal 2 | 135 kHz | Affichage: 52 | Canal 18 | 815 kHz | Affichage: 18 | |
| Canal 3 | 175 kHz | Affichage: 53 | Canal 19 | 855 kHz | Affichage: 19 | |
| Canal 4 | 215 kHz | Affichage: 54 | Canal 20 | 895 kHz | Affichage: 20 | |
| Canal 5 | 255 kHz | Affichage: 55 | Canal 21 | 935 kHz | Affichage: 25 | |
| Canal 6 | 295 kHz | Affichage: 56 | Canal 22 | 975 kHz | Affichage: 27 | |
| Canal 7 | 335 kHz | Affichage: 57 | Canal 23 | 1015 kHz | Affichage: 23 | |
| Canal 8 | 375 kHz | Affichage: 58 | Canal 24 | 1055 kHz | Affichage: 24 | |
| Canal 9 | 415 kHz | Affichage: 59 | Canal 25 | 1095 kHz | Affichage: 25 | |
| Canal 10 | 495 kHz | Affichage: 60 | Canal 26 | 1135 kHz | Affichage: 60 | |
| Canal 11 | 535 kHz | Affichage: 61 | Canal 27 | 1175 kHz | Affichage: 61 | |
| Canal 12 | 575 kHz | Affichage: 62 | Canal 28 | 1215 kHz | Affichage: 62 | |
| Canal 13 | 615 kHz | Affichage: 63 | Canal 29 | 1255 kHz | Affichage: 63 | |
| Canal 14 | 655 kHz | Affichage: 64 | Canal 30 | 1295 kHz | Affichage: 64 | |
| Canal 15 | 695 kHz | Affichage: 65 | Canal 31 | 1335 kHz | Affichage: 65 | |
| Excursion nominale/crete | ±6 kHz / ±7 kHz | |||||
| Limitation de la dynamique | Amplificateur limiter (max. 30 dB) | |||||
| Affichage du niveau | Par 12 LEDs: crête, 5 dB, 3 dB, 1 dB, 0 dB, -1 dB, -3 dB, -5 dB, -7 dB, -10 dB, -15 dB, -20 dB | |||||
| Entrées BF | 5 entrées symétriques XLR-3 ou connecteur SUB-D à 25 pôles | |||||
| Sensibilité d'entrée BF | 50 mV - 2,5 V line; option micro: 0,5 mV - 30 mV; peut être installée par votre agent Sennheiser. L'alimentation fantôme pour les microphones peut également être installée. | |||||
| Bande passante BF | 50 - 12.000 Hz | |||||
| Distorsion hamonique | <0,5% | |||||
| Rapport signal/bruit BF | >70 dB(A) eff | |||||
| Sorties HF | 2 x BNC (protection contre les court-circuits), 0,6 V 2 x BNC (somme, pour relier plusieurs diffuseurs), 30 mV | |||||
| Impédance de sortie | approx. 50 Ω | |||||
| Séparation canaux | >60 dB | |||||
| Alimentation | par bloc-secteur 12 V AC, 20 W | |||||
| Consommation | max 17 Watt | |||||
| Dimensions | 485 x 340 x 45 (1 unité H en rack 19") | |||||
| Poids | approx. 4,0 kg | |||||
Sous réserve de modification.
