MODE D'EMPLOI MONOTRIBE KORG
Manuel d'utilisation
Sommaire
Précautions 19
Caracteristiques principales 20
Structure du générateur de sons 20
Les trois éléments du son (hauteur, timbre et volume) 20
Scheme de principe 21
Preparations 22
Installation des piles 22
Alimentation par adaptateur secteur 22
Indication de la charge des piles 22
Connexions 23
Mise sous tension 24
Mise hors tension 24
Mise hors tension automatique 24
Description et fonctions 25
Section synthétiseur 25

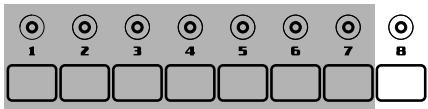

Procedure de réglage 32
Fiche technique 32
Merci d'avoir besoin le station analogique à ruban monotribe de Korg.
Afin de pouvoir exploiter au besoin toutes les possibilités offertes par l'instrument, veuillez dire attentivement ce manuel.
Précautions
Emplacement
L'utilisation de cet instrument dans les endroits suivants peut en entrainer le mauvais fonctionnement.
- En plein soleil
Endroits très chauds ou très humides
Endroits sales ou fort poussiereux
Endroits soumis à de fortes vibrations
A proximité de champs magnétiques
Alimentation
Branchez l'adaptateur secteur mentionné à une prise secteur de tension appropriée. Evitez de brancher l'adaptateur à une prise de courant dont la tension ne correspond pas à cette pour laquelle l'appareil est concussion.
Interférences avec d'autres apparéils électriques
Les postes de radio et de télévision situés à proximité peuvent par conséquent souffrir d'interférences à la réception. Veuiliezès lors faisaire fonctionner cet apparé à une distance raisonnable de postes de radio et de télévision.
Maniement
Pour évier de les endommager, manipulez les commandes et les boutons de cet instrument avec soin.
Entretien
Lorsque l'instrument se salit, nettoyez-le avec un chiffon propre et sec. Ne vous servez pas d'agents de nettoyage liquides tels que du benzene ou du diluant, voire des produits inflammables.
Conservece manuel
Après avoir lu ce manuel, veuillez le conserv seigneusement pour toute reférence ultérieure.
Evitez toute intrusion d'objets ou de liquide
Ne place jamais de réciplient contenant du liquide près de l'instrument. Si le liquide se renverse ou coule, il risque de provoquer des dommages, un court-circuit ou une électrocution.
Veiliez à ne pas laisser tomber des objets métalliques dans le boitier (trombones, par ex.). Si cela se produit, débranchez l'alimentation de la prise de courant et contactez votre revendeur korg le plus proche ou la surface où vous avez acheté l'instrument.
Note concernant les dispositions (Seulement EU)
Quand un symbole avec une poubelle barrée d'une croix apparait sur le produit, le mode d'emploi, les piles ou le pack de piles, cela signifie que ce produit, manuel ou piles doivent être déposé chez un représentant compétent, et non pas dans une poubelle ou toute autre déchetterie
conventionnelle. Disposer de cette manière, de prévenir les dommages pour la santé humaine et les dommages potentiels pour l'environnement. La bonne méthode d'élimination dépendra des lois et réglements applicables dans toute région, s'il vous plait, contactez organisme administratif pour plus de détails. Si la pile contient des x'oulds au-delà du seuil réglemente, un symbole.chimique est affiché sous du symbole de la poubelle barrée d'une croix sur la pile ou le pile.
REMARQUE IMPORTANTE POUR LES CLIENTS
Ce produit est fabriqué suivant des specifications sévères et des besoin en tension applicables dans le pays où ce produit doit être utilisé. Si vous avez acheté ce produit via l'internet, par vente par correspondance ou/et vente par téléphone, vous devez vérifier que ce produit est bien utilisable dans le pays où vous résidEZ.
ATTENTION: L'utilisation de ce produit dans un pays autre que celui pour lequel il a été concu peut être dangereuse et annulera la garantie du fabricant ou du distributeur. Conservez bien votre récepissé qui est la preuve de chaque achat, faute de quoi votre produit ne risque de ne plus être couvert par la garantie du fabricant ou du distributeur.
Caracteristiques principales
Synthese analogue
Les VCO, VCF et VCA sont constitués de circuits analogiques. Avec des opérations simples et le processus de création sonre propre aux synthés analogiques, le monotrie ne permet de faire de la synthèse sonore de façon extrémement flexible et intuitive. Le filtré (VCF) propose le circuit du classique Korg MS-20.
Fonction d'accordage automatique
Quand il ne produit aucun son, le monot fibre effectue un accordage interne pour corriger toute déviation de hauteur due à des changements de température ou au temps qui passe. En dépit de l'oscillateur (VCO) analogue, le monot fibre n'a pas besoin d'un entretien régulier pour rester accordé: le monot fibre fonctionne de façon fiableès sa mise sous tension.
Clavier ruban
Vou pousse Change la plage du clavier ruban (WIDE/NARROW).Le clavier ruban youspermiet auelsejde jouer de facon chromatique comme sur unclavier conventionnel et donc de jouer des melodies avec des notes exactes.
Générateur de sons de batterie analogue
Le générateur de sons de batterie interne à trois parties utilise des circuits analogiques distincts.
Sequenceur à 8 pas
Vous pouvez piloter la séquence en temps réel pour creer des bocles avec lessons de batterie et la partie de synthese.

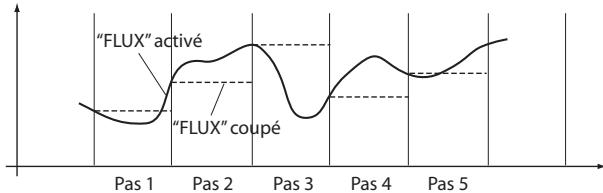

Mode FLUX
Ce mode permet d'enregistrer et de reproductive la partie de synthé sans être limité par les pas. Il permet de créé des rythmes complexes et des grooves-Uniques.
LFO multifonctionnel
Avec de larges plages de réglage pour les paramètres RATE et INTENSITY, vous pouze aller du changement subtil à la modulation drasti-
que. En plus de sa fonction d'oscillateur basse fréquence, le LFO propose un mode 1SHOT qui le transforme en générateur d'enveloppe (EG).
Prise d'entrée externe
Cette prise vous permet de modifier le son de la partie de synthé en ajoutant un signal audio externe au signal du VCO. Elle permet aussi d'utiliser le monotribe comme proceseur d'effets pour source audio externe.
Haut-parleur interne
Le monotribe dispose d'un haut-parleur interne, ce qui vous permet de l'écouter n'importe où.
Adaptateur secteur ou piles
Vouaves le choix entre une alimentation par piles quand vous etes sur le terrain ou par adaptateur secteur (vendu séparément) pour des sessions plus longues.
Structure du générateur de sons
Comme le montre le schéma de principe (p. 21), le générateur de sons du synthétiseur est constitué d'un oscillateur (VCO), d'un filtré (VCF) et d'un amplificateur (VCA). Le synthé produit dessons quand vous touchez le clavier ruban ou reproduisez des données de séquence. Le générateur de sons de batterie dispose de trois parties: grosse caisse ("bass drum", BD), caisse claire ("snare", SN) et charleston ("hi-hat", HH). Il est pilote par des données de séquence.
Les trois éléments du son (hauteur, timbre et volume)
Le son compte trois éléments fondamentaux: la hauteur, le timbre et le volume. Comme les synthesagogiques classiques, le monotribre dispose de sections VCO (oscillateur), VCF (filtré) et VCA (amplificateur) pour façon ces trois éléments. Editez le VCO pour changer la hauteur, le VCF pour changer le timbre et le VCA pour changer le volume.
De plus, vous pouvez utiliser le générateur d'enveloppe (EG) et l'oscillateur BASSE fréquence (LFO) pour modifier ces paramètres de façon dynamique.

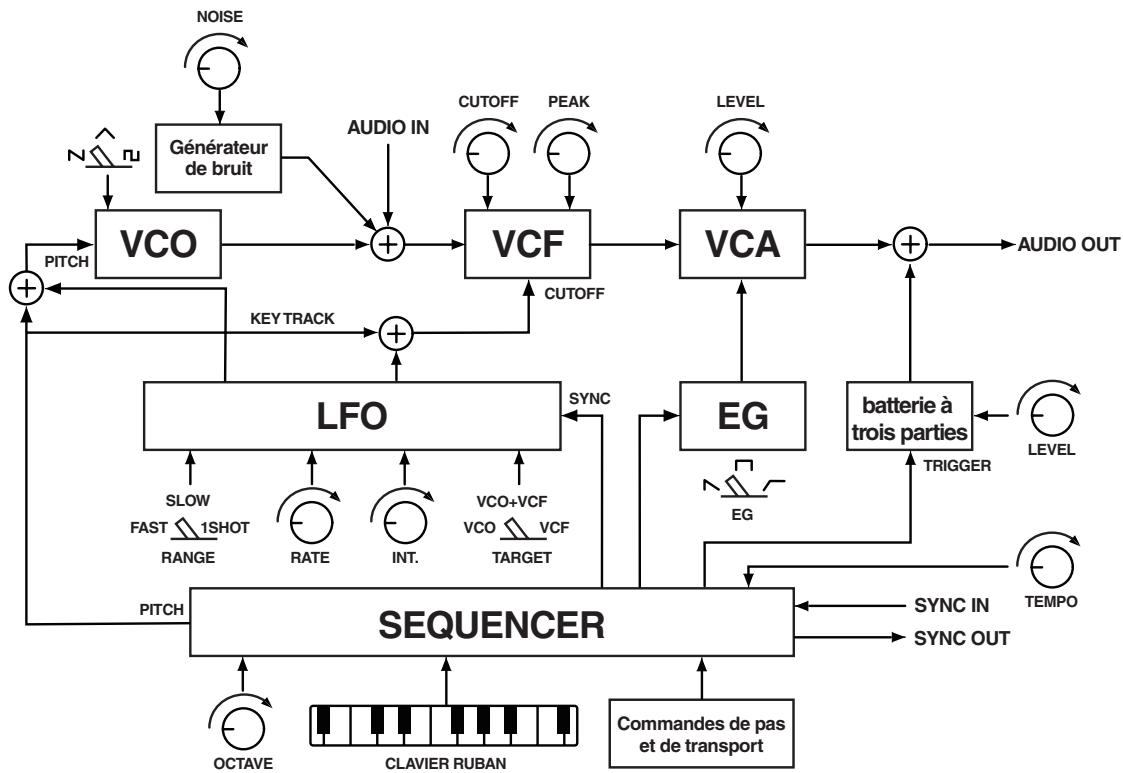

Schéma de principe

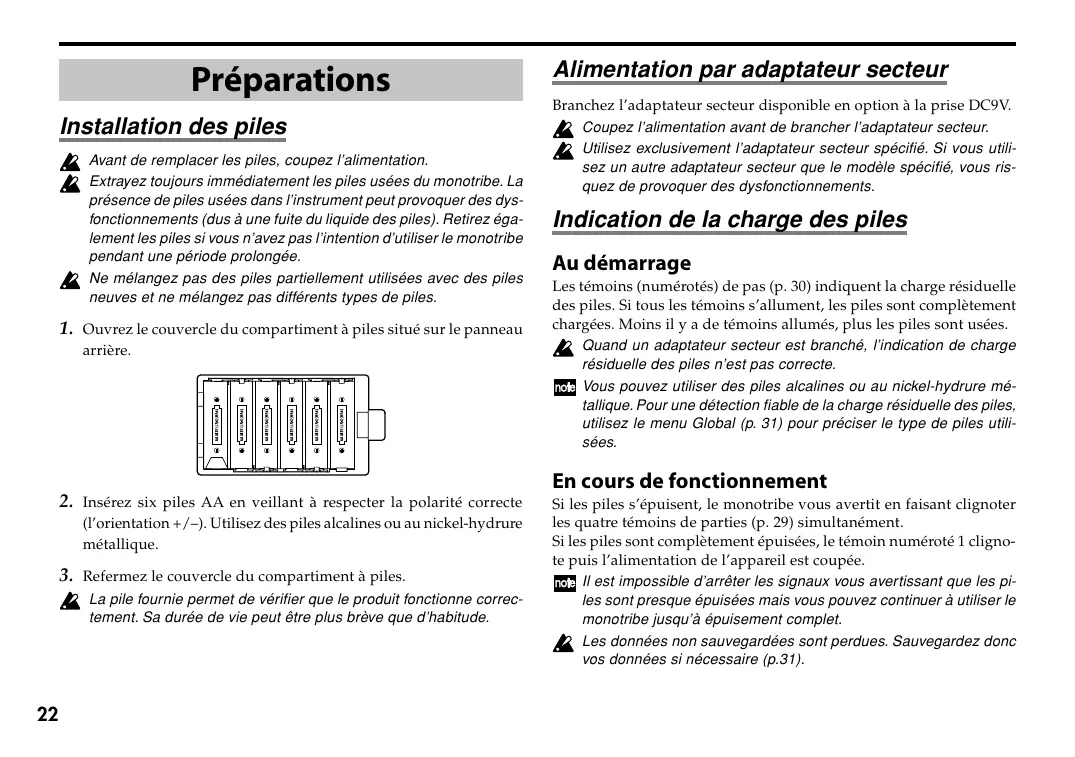

Preparations
Installation des piles
Avant de remplacer les piles, foupez l'alimentation.
Extrayez toujours immédiatement les piles usées du monotribe. La présence de piles usées dans l'instrument peut provoquer des dysfonctionnements (dus à une fuite du liquide des piles). Retirez également les piles si vous n'avoce pas l'intention d'utiliser le monotribe pendant une période prolongée.
Ne mélangez pas des piles partiellement utilisées avec des piles neuves et ne mélangez pas différents types de piles.
1. Ouvrez le couvercle du compartment à piles situé sur le panneau arrêté.
- Insérez six piles AA en veillant à respecter la polarité correcte (l'orientation +/−). Utilisez des piles alcalines ou au nickel-hydrure métallique.
- Refermez le couvercle du compartment à piles.
La pile fournie permet de vérifier que le produit fonctionne correctement. Sa durée de vie peut être plus brève que d'habitude.
Alimentation par adaptateur secteur
Branchez l'adaptateur secteur disponible en option à la prise DC9V.
Coupez l'alimentation avant de brancher l'adaptateur secteur.
Utilisiez exclusivement l'adaptateur secteur spécifique. Si vous utilisiez un autre adaptateur secteur que le modele spécifique, vous risquez de provoquer des dysfonctionnements.
Indication de la charge des piles
Au démarrage
Les témoins (numérotés) de pas (p. 30) indiquent la charge résiduelle des piles. Si tous les témoins s'allument, les piles sont complètementChargeées. Moins il y a de témoins allumés, plus les piles sont usées.
2 Quand un adaptateur secteur est branché, l'indication de charge résiduelle des piles n'est pas correcte.
Note
Vous pouvez utiliser des piles alcalines ou au nickel-hydride metallique. Pour une détéction fiable de la charge résiduelle des piles, utilisez le menu Global (p. 31) pour préciser le type de piles utilisées.
En cours de fonctionnement
Si les piles s'épuisent, le monot fibre vous avertit en faisant clignoter les quatre fémoins de parties (p. 29) simultanément.
Si les piles sont complètement épuisées, le témoin numérote 1 clignote puis l'alimentation de l'appareil est coupée.
Note Il est impossible d'arreter les signaux vous avertissant que les pilles sont presque épuisées mais vous pouvez continuer à utiliser le monotribe jusqu'à épuisement complet.
Les données non sauvegardées sont perdues. Sauvegardez donc vos données si nécessaire (p.31).

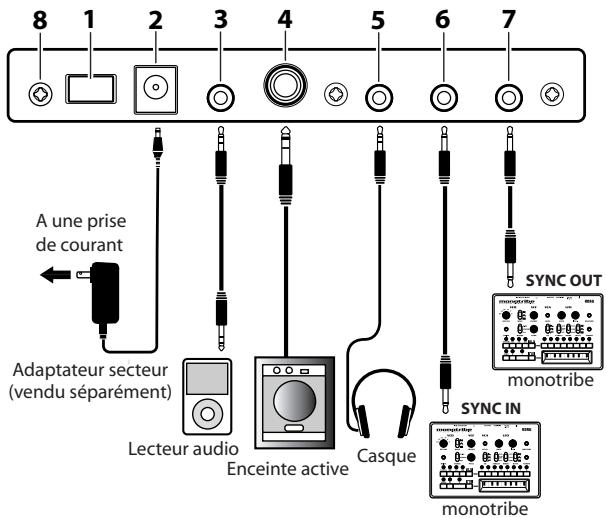

Connexions
L'illustration suivantemontreunexampie typiquedeconnexions.
Branchezle matérielrépondantaovosbesoins.
2 Coupe l'alimentation avant d'effectuer la moindre connexion. Une mauvaise utilisation risque d'endommager vos enceintes ou d'entraîner d'autres dysfonctionnements.
1. Interrupteur d'alimentation
Il met l'appareil sous/hors tension. Pour couper l'alimentation, maintenez le bouton enforcé.
2. Prise DC 9V
Branchez l'adaptateur secteur disponible en option C-ici.
3. Prise AUDIO IN
Une source audio externe peut être branchée à la prise AUDIO IN pour être mélangée avec le signal du VCO (p. 26) avant d'être envoyée au VCF (p. 26) et au VCA (p. 26). Cela vous permet d'étendre les possibités de création sonore du monotrobe ou d'utiliser ce dernier comme processeur d'effet pour une source audio.
Note Un signal d'entree stereo est mixe en un signal mono.
4. Prise OUTPUT
Branchez la prise OUTPUT du monotribe à l'entrée (INPUT) de votre console de mixage ou de vos enceintes actives. Le signal de sortie est mono mais la prise accepte des fiches jack mono ou stéreo (asymétrique).
5. Prise HEADPHONES
Vous pouvez y brancher un casque (mini-jack stéreo).
6. Prise SYNC OUT
Cette prise émet une pulsation de 5V durant 15ms au début de chaque pas. Vous pouvez l'utiliser pour synchroniser un autre monotribe ou un autre dispositif compatible, comme un séquenceur analogique, avec votre monotribe. Un réglage du menu Global (p. 31) vous permet de spécifique la polarité de la pulsation.
7. Prise SYNC IN
Si vous avez branché un dispositif à la prise SYNC IN, l'horloge de pas interne est ignoreré et le séquenceur produit ses pas en suivant les pulsations reçues à cette prise. Cette prise permet de synchroniser les pas de votre monotribe avec des pulsations émises par un autre monotribe, un séquenceur analogique ou la sortie audio d'une station de travail audio numérique (DAW). Un réglage du menu Global (p. 31) vous permit de spécifier la polarité des pulsations détectées.
8.Vis de terre
Utilisez cette vis pour relier l'appareil à la terre. Pour cela, desserrez la vis et fixez un fil de mise à la terre.
N'utilise pas l'appareil si cette vis a ete retiree.
Selon la façon dont cet apparéil est branché à d'autres apparéils, vous pouvez sourir une infime stimulation électrique quand vous touchez un micro branché ou une partie métallique de l' apparéil. Ce phénomène est du au passage d'un courant très faible, absolu-ment inoffensif pour les étres humains. Si cela vous dérange néanmoins, utilisez la vis de terre pour relier l' apparéil à une terre externe.

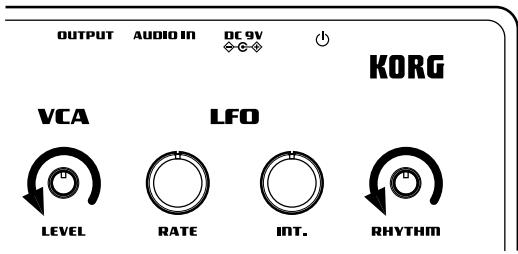

Mise sous tension
Avant demettre le monotribe sous tension,coupez l'alimentation des enceintes actives ou de tout autre système d'amplification externe.
- Tournez les commandes LEVEL (p. 26) et RHYTHM (p. 30) du monotribe à bout de course vers la gauche.
-
Appuyez sur l'interrupteur du monot fibre (p. 23) pour lemettre sous tension. Les temoins (numerotés) de pas (p. 30) indiquent la charge résiduelle des piles.
-
Diminuez le volume de vos enceintes actives ou de tout autre système d'amplification externe et mettez-le(s) sous tension.
- Tournez les commandes LEVEL et RHYTHM du monotribe vers la droite jusqu'à un niveau ajustat.
- Réglez le volume sur votre système d'amplification externe.
Mise hors tension
- Diminuez le volume de vos enceintes actives ou de tout autre système d'amplification externe et mettez-le(s) hors tension.
- Tournez les commandes LEVEL (p. 26) et RHYTHM (p. 30) du monotribe à bout de course vers la gauche et maintenez l'interrupteur enforcé jusqu'à ce que tous les témoins s'éteignent.
Ne mettez jamais le monotribe hors tension quand il sauvegarde des données globales (p. 31). Cela risquerait d'endommager les données internes.
Mise hors tension automatique
Le monotribe propose une fonction de coupure d'alimentation automatique. L'alimentation est automatiquement coupée si le monotribe ne produit aucun son durant environ 4 heures.
Désactiver la coupure automatique d'alimentation
Vous pouvez désactiver cette fonction de coupure automatique d'alimentation.
Pour savoir comment procéder, voyagez le menu Global (p. 31).
Description et fonctions

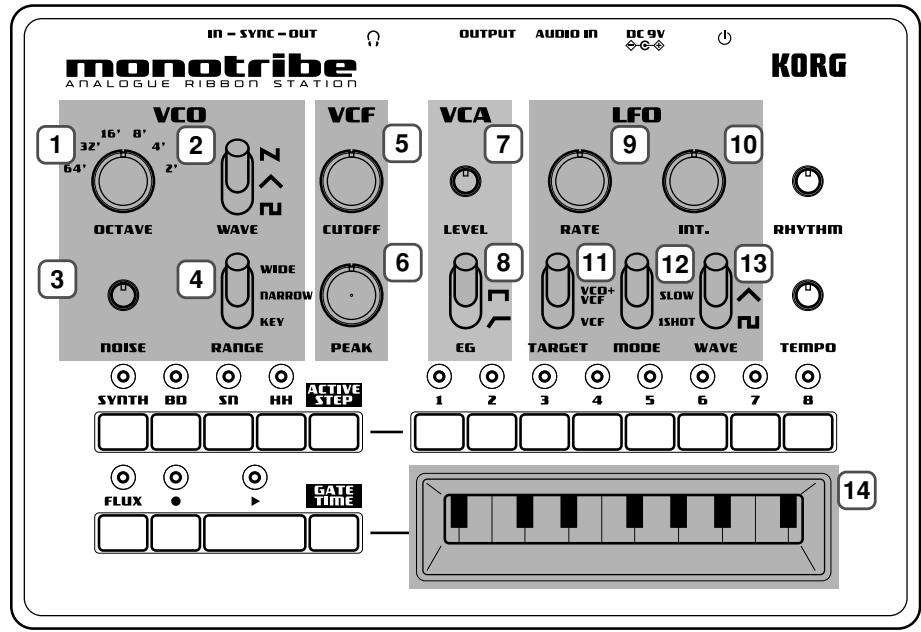

Section synthétiseur
L'oscillateur génére la forme d'onde constituant la base du son: une onde en dents de scie, triangulaire ou carrée. Le générateur de bruit produit du bruit blanc. Si une source audio externe est branchée à la prise AUDIO IN, son signal est mixé avec le signal de sortie du VCO. Le VCO générale une forme d'onde à une hauteur déterminée par l'endroit touché sur le clavier ruban ou par des données de jeu enregistrées sous forme de séquence. De plus, le LFO peut creer des changements de hauteur variant dans le temps.
1. Selecteur OCTAVE
Il déterminé la hauteur du VCO par octaves. Avec le réglage "64", la plage de hauteur du clavier ruban est de la0~ré2.
2. Selecteur WAVE
Il seLECTIONne la forme d'onde du VCO: en dents de scie, triangulaire ou carrée.
3.Commande NOISE
Cette commande règle le niveau du bruit blanc mixé avec le signal de sortie du VCO.
4. Sélecteur RANGE
Il déterminé la plage du clavier ruban.
WIDE
La plage de hauteur du clavier est environ six fois plus large qu'avce le réglage "NARROW".Le changement de hauteur est continu. Le réglage du selecteur OCTAVE est ignoré.
NARROW
La hauteur change de façon continue en fonction du clavier imprimé sur le ruban.
KEY
La hauteur change par pas chromatiques en fonction du clavier imprimé sur le ruban.
Le filtrte modifie le timbre en accentuant ou en attenuant certaines bandes de fréquences du son produit par l'oscillateur. Le monotribe utilise un filtrte passée-bas traditionnel (LPF) de 12dB /oct, également utilisé sur le Korg MS-20. Les réglages de ce filtrte exercent une influence considérable sur le timbre du son. De plus, vous pouvez utiliser le LFO pour modifier la fréquence de coupure du filtrte dans le temps.
5.Commande CUTOFF
Elle règle la fréquence de coupure du filtré VCF et modifie le timbre du son.
Tournez cette commande à gauche pour adoucir le son ou tournez-la à droite pour rendre le son plus brillant.
6.Commande PEAK
Elle règle la résonance du VCF et souligne la fréquence du filtre.
L'amplificateur déterminé le volume du son. Vous pouvez modifier le volume dans le temps avec le générateur d'enveloppe (EG).
7.Commande LEVEL
Elereglelevolume.
8. Sélecteur EG
Il vous permet deCHOISIR une des trois formes d'onde du generateur d'enveloppe (EG) modulant le VCA.
N (DECAY) Le volume démarre au maximum dés que la note est produit puis chute.
(GATE) Le volume reste au maximum tant que la note est maintainue.
(ATTACK) Le volume augmente dés que la note est produit puis reste au maximum tant que la note est mainte-nue.
Le LFO applique des changements cycliques aux paramétres faisant le son. Vous avec plusieurs possibilités pour définir les paramétres à moduler. comme la vitesse de modulation dispose d'une large plage de réglage, vous pouvez vous servir de ce paramètre pour créé des effets allant du vibrato aux effets spéciaux. Vous pouvez aussi utiliser le mode 1SHOT pour que le LFO se comporte comme un générateur d'enveloppe (EG).
9. Commande RATE
Règle la vitesse de modulation. Tournez la commande vers la droite pour accélérer la modulation.
10. Commande INT.
Règle l'intensité de la modulation. Si vous tournez la commande à fond à gauche, aucune modulation n'est appliquée.
11. Sélecteur TARGET
Ce selecteur déterminé la cible de la modulation du LFO.
VCO La hauteur du VCO change.
VCO+VCF La hauteur du VCO et la fréquence de coupure du VCF changent.
VCF La fréquence de coupure du VCF change.
12. Sélecteur MODE
Change la plage de vitesse de modulation ou la façon dont la modulation est appliquée.
FAST La plage de réglage de la vitesse de modulation est d'environ 1Hz~5kHz.
SLOW La plage de réglage de la vitesse de modulation est d'environ 0,05Hz 18Hz

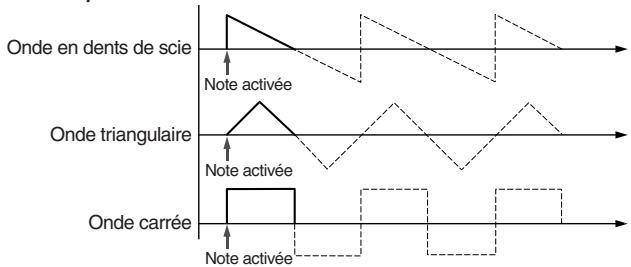

1SHOT Quand la note démarre, le premier demi-cycle de modulation est appliqué puis le LFO s'arrête.
Note "KEY SYNC" si vous avez selectionné "FAST" ou "1SHOT".
Une note jouée avec '1SHOT'

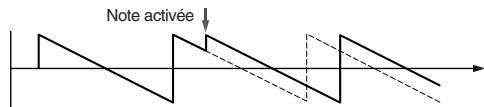

KEY SYNC
La fonction "Key Sync" initialise la forme d'onde du LFO quand une note est produit.

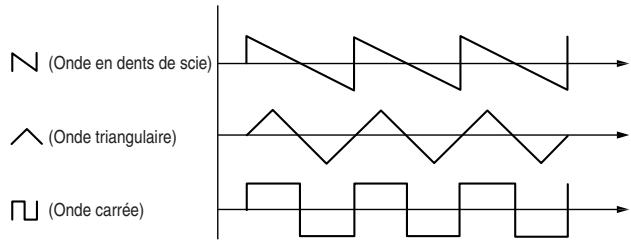

13. Sélecteur WAVE
Sélectionne la forme d'onde de modulation: onde en dents de scie, triangulaire ou carrée. (p. 26)
Clavier
14. Clavier ruban
Touchez ce clavier du doigt pour produit dessons.

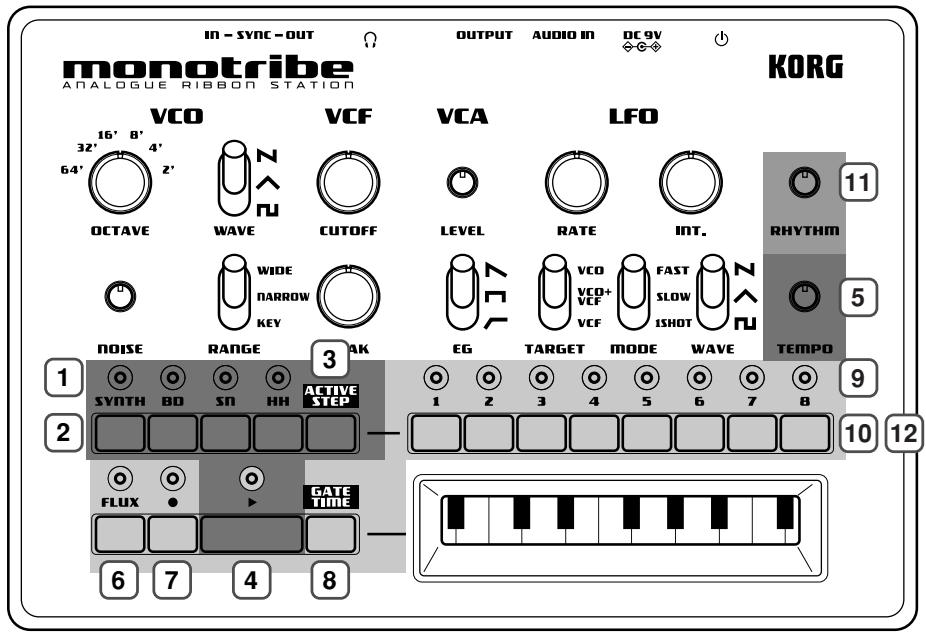

Section séquenceur
Le monotribe contient un séquenceur à 8 pas pilotant le synthétiseur et le générateur de sons de batterie.
Contrôleurs de base
1. Témoins de parties
Ces tiemoins s'allument quand vous appuyez sur un bouton de partie pour selectionner une partie.
2. Boutons de partie
Appuyez sur un de ces boutons pour selectionner la partie à éditer.
Bouton SYNTH
Appuyez sur ce bouton pour éditer la partie de synthétiseur (SYNTH). Le tímein de la partie SYNTH s'allume quand vous actionné le bouton.
Bouton BD
Appuyez sur ce bouton pour éoperator la partie de grosse caisse (BD: bass drum). Le tímoin de la partie BD s'allume quand vous actionné le bouton.
Bouton SN
Appuyez sur ce bouton pour éoperator la partie de caisse claire (SN: snare). Le tímoin de la partie SN s'allume quand vous actionné le bouton.
Bouton HH
Appuyez sur ce bouton pour éditer la partie de charleston (HH: hi-hat). Le tímein de la partie HH s'allume quand vous actionné le bouton.
Les témoins des parties se mettent à clignoter quand les piles sont pratiquement épuisées. Voyez la section "Indication de la charge des piles" (p. 22).

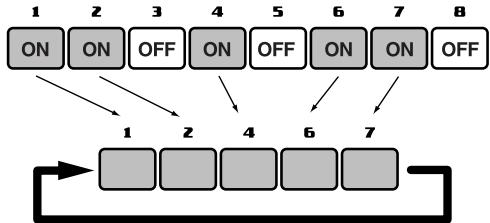

3. Bouton ACTIVE STEP
Ce bouton permet d'activer ou de couper chaque pas de la série. Tant que vous appuyez sur ce bouton, le témoin de chaque pas actifs s'allume. Pour activer ou couper un pas, maintenez le bouton ACTIVE STEP enforcé et appuyez sur le bouton du pas en question. Les pas coupés sont ignorés durant la reproduction et l'enregistrement.
A la mise sous tension, tous les pas sont actifs.
Il est impossible de couper tous les pas simultanément.
4. Bouton PLAY
Appuyez sur ce bouton pour reproductive ou arrêter la séquence. La reproduction démarre toujours au début de la séquence. Le témoin PLAY est allumé durant la reproduction.
5. Commande TEMPO
Cette commande regle la vitesse du séquenceur.
La plage de réglage de cette commande peut être changée dans le menu Global (p. 31).
Avec une plage étroite (60~180BPM), vous pouvez effectuer un réglage précis du tempo. Avec le réglage large, vous pouvez régler le tempo sur la plage 10~600BPM.
La commande TEMPO est désactivée si un dispositif externe est branché à la prise SYNC IN.
Les valeurs de tempo numériques indiquées ci-dessus correspond à des pas d'une double croche.
Commandes de séquence du synthétiseur
6. Bouton FLUX
Ce bouton active et coupe le mode FLUX.
Activé
La séquence de la partie de synthé est enregistrée et reproduite sous forme de données continues.
Coupé
Une note est reproductive par pas.
La désactivation de ce mode peut produit des hauteurs inattendues en fonction du timing du jeu.
Hauteur
7. Bouton REC
Appuyez sur ce bouton pour faire passer le monot fibre en mode d'enregistrement (le témoin REC s'allume). Quand vous jouez sur le clavier ruban, les données de votre jeu sont enregistrées.
Une pression sur ce bouton à l'arrêt fait passer le monot fibre en attente d'enregistrement (le témoin REC clignote). Dans cet état, il suffit d'appuyer sur le bouton PLAY pour passer en mode d'enregistrement. Pour quitter le mode d'enregistrement ou d'atteinte d'enregistrement, appuyez à nouveau sur le bouton REC (le témoin REC s'éteint).

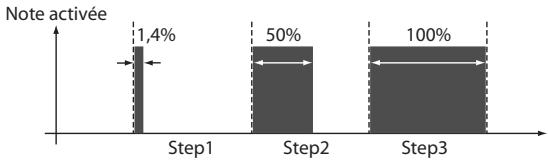

8. Bouton GATE TIME
En maintainant ce bouton enforcé et en utilisant le clavier ruban durant la reproduction d'une série, vous pouze changer la durée ("Gate Time") des notes de la partie de synthé. L'ampleur du changement de la durée des notes dépend de la position où vous avez touche le clavier ruban.
Vous obtenez la valeur "Gate Time" minimum (1,4%) en touchant l'extrémité gauche du clavier et la valeur maximum (100%) en touchant l'extrémité droite. Si vous effectuez cette opération en mode d'enregistrement, la valeur "Gate Time" de chaque pas peut être enregistrée dans la série (et reproduite ensuite).
9. Témoins de pas
Ces témoins s'allument ou s'éteignent quand vous appuyez sur le bouton de pas correspondant. Durant la reproduction d'une série, les témoins clignotent pour indiquer le pas en vigueur.
10. Boutons de pas
Ces boutons activent/coupent les différents pas.
Activé
Le pas est produit et le témoin correspondant à ce pas s'allume.
Coupé
Le pas n'est pas produit et le témoin correspondant à ce pas ne s'allume pas.
Si vous enregistrez sur un pas qui est coupé, il est automatique-ment activé. Dans ce cas, les données enregistrées au préalable pour ce pas sont effacées.
Commandes de séquence du générateur de sons de batterie
11.Commande RHYTHM
Cette commande règle le volume du générateur de sons de batterie.
12. Boutons de pas
Ces boutons activent/ coupent les différents pas de la partie de batterie selectionnée (BD, SN, HH).
Activé
Le pas est produit et le témoin correspondant à ce pas s'allume.
Coupé
Le pas n'est pas produit et le témoin correspondant à ce pas ne s'allume pas.

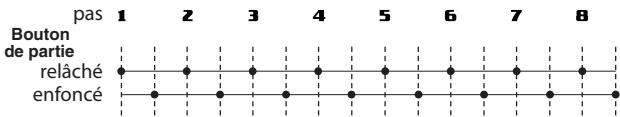

Si vous activez un bouton de pas tout en maintainant un bouton de partie enforcé, cette partie est audible à la moitié du pas. Cette fonction est disponible pour les 8 boutons de pas, ce qui vous permet de-disposer en réalité de 16 pas pour la séquence de batterie.
Sauvegarder une série
Quand le séquenceur n'est pas en mode de reproduction et quand le monotribe ne produit aucun son, maintenez le bouton REC enforcé jusqu'à ce que le témoin REC cesse de clignoter et s'éteigne.
La série sauvegardée sera chargée lors de la prochaine mise sous tension. Vous pouvez changer la série chargée lors de la mise sous tension dans le menu Global (p.31).
Ne coupez jamais l'alimentation quand l'appareil sauvegarde des données. Vous risqueriez de detruire les données internes.
Les réglages sauvégardés sont conservés même quand l'alimentation est coupée.
Menu Global
Vous pouvez effectuer divers régles concernant le fonctionnement du monotribe. Ces régles sont assignés aux boutons de pas 1~7 (voyez ci-dessous).
| Bouton de pas 1 | Mise hors tension automatique |
| Témoin étéint | La mise hors tension automatique est désactivée. |
| * Témoin allumé | La mise hors tension automatique est activée. |
| Bouton de pas 2 | Sélection du type de piles |
| * Témoin étéint | Le monot fibre est prét pour des piles alcalines. |
| Témoin allumé | Le monot fibre est prét pour des piles au nickel-hydrure métallique. |
| Bouton de pas 3 | Polarité 'SYNC OUT' |
| * Témoin étéint | Le signal de sortie croit au début de chaque pas. |
| Témoin allumé | Le signal de sortie décroît au début de chaque pas. |
| Bouton de pas 4 | Polarité 'SYNC IN' |
| * Témoin étéint | Le pas avance quand le signal d'entrée croît. |
| Témoin allumé | Le pas avance quand le signal d'entrée décroît. |
| Bouton de pas 5 | Réglages de séquence au démarrage |
| Témoin étéint | La séquence initiale est chargée à la mise sous tension. |
| Témoin clignotant | La séquence sauvégardée est chargée à la mise sous tension. |
| * Témoin allumé | La séquence de démo est chargée à la mise sous tension. |
| Bouton de pas 6 | Écoute de la batterie |
| Témoin étéint | Vous n'entendez rien quand vous appuyez sur un des boutons de parties de batterie. |
| * Témoin allumé | Vous entendez le son de batterie correspondant quand vous appuyez sur un des boutons de parties de batterie. |
| Bouton de pas 7 Plage de la commande TEMPO | |
| Témin eteint | La plage de réglage du TEMPO est étroite. |
| * Témin allumé | La plage de réglage du TEMPO est large. |
- Indique le réglage d'usine par défaut.
Procedure de réglage
Appuyez sur le bouton de pas correspondant pour effectuer le réglage.
- En maintainant les boutons ACTIVE STEP et GATE TIME enfoncés, mettez l'appareil sous tension. Le monotribe passe en mode de menu Global.
- Appuyez sur le bouton de pas correspondant au réglage à effetuier. Le témoin indique le réglage.
- Quand vous avez fini vos réglages, appuyez sur le bouton REC pour sauvegarder vos changements et redémarrer le monotribe dans son état normal. Pour annuler l'opération, appuyez sur le bouton FLUX. Les changements sont annulés et le monotribe redémarré dans son état normal.
Ne coupez jamais l'alimentation quand l'appareil sauvegarde des données. Vous risqueriez de detruire les données internes.
Note Les réglages sauvégardés sont conservés même quand l'alimentation est coupée.
Fiche technique
Température de fonctionnement 0 +40^ C (sans condensation)
Clavier Clavier ruban
Générateur de sons Synthese analogue
1 VCO (onde en dents de scie, triangulaire, carrée), Générateur de bruit,
1 VCF (filtrasse-bas 12dB/oct), 1
VCA, 1 LFO
Batterie
3 parties, circuits analogiques distincts
Sequencer
8 pas
Prises
Prise AUDIO IN
Mini-jack stereo 03,5mm
Prise OUTPUT
Jack stereo 06,3mm (asymétrique)
Prise HEADPHONES
Mini-jack stereo 03,5mm
Prise SYNC IN
Mini-jack mono 03,5mm
Niveau d'entrée maximum
20V
Prise SYNC OUT
Mini-jack mono 03,5mm
Niveau de sortie
5V
Alimentation
Piles AA/LR6 alcalines x6 ou piles AA au nickel-hydride metallique x6, Adaptateur secteur en option (DC9V
Autonomie des piles
environ 14 heures (avec des piles alcalines)
Dimensions (L× P× H)
207× 145× 70mm
Poids
735g (sans piles)
Accessoires fournis
Six piles alkalines AA permutant de vérifier le fonctionnement, Manuel d'utilisation
- Les caractéristiques et l'aspect du produit sont susceptibles d'être modifiés sans avis préalable en vue d'une amélioration.
