Marque	KORG
Modèle	CA40
Type de produit	Accordeur chromatique pour guitare
Dimensions (L x P x H)	100 x 67 x 17 mm
Poids (sans piles)	69 g
Poids (avec piles)	88 g
Alimentation	2 piles AAA (3V)
Autonomie des piles	Environ 85 heures (mode Compteur, piles zinc-carbone)
Plage de détection	A0 (27,50 Hz) à C8 (4186,01 Hz)
Précision de détection	Supérieure à ±1 centième
Précision du son de référence	Supérieure à ±1,5 centième
Plage de calibrage	A4 = 410 Hz à 480 Hz (par pas de 1 Hz)
Modes d'accord	Mode Compteur (automatique), Mode Son (manuel)
Note de référence	C4 (261,63 Hz) à C5 (523,25 Hz)
Haut-parleur intégré	Haut-parleur dynamique 28 mm de diamètre
Prises	INPUT (jack mono 6,35 mm), OUTPUT (jack mono 6,35 mm)
Affichage	Aiguille de compteur, diodes de guidage, indicateur de note, indicateur de pile
Support inclinable	Oui, à l'arrière
Mise hors tension automatique	Après environ 20 minutes d'inactivité
Entretien	Nettoyer avec un chiffon propre et sec ; ne pas utiliser de produits liquides
Température de fonctionnement	Éviter le plein soleil, chaleur ou humidité excessive
Accessoires fournis	Mode d'emploi, 2 piles AAA pour vérification

FOIRE AUX QUESTIONS - CA40 KORG

Comment allumer l'accordeur KORG CA40 ?

Appuyez sur le commutateur STANDBY/ON situé sur le boîtier. L'appareil s'allume en mode Compteur.

Quels types de piles utiliser et comment les installer ?

Utilisez deux piles AAA (LR03). Faites glisser le couvercle du compartiment piles à l'arrière, insérez les piles en respectant la polarité indiquée, puis refermez le couvercle.

Comment accorder une guitare avec le microphone interne ?

Placez l'accordeur près de l'instrument, allumez-le, jouez une note et ajustez jusqu'à ce que l'aiguille soit au centre et la diode centrale allumée. Assurez-vous qu'aucune fiche n'est insérée dans la prise INPUT.

Comment utiliser le mode Son pour l'accord ?

Appuyez sur le commutateur SOUND pour entendre une note de référence. Maintenez enfoncé et utilisez les touches CALIB pour changer la note. Accordez votre instrument à l'oreille.

Comment modifier le calibrage (fréquence de référence) ?

En mode Compteur, appuyez sur les touches CALIB ▲ ou ▼ pour ajuster la fréquence de A4 de 410 Hz à 480 Hz par pas de 1 Hz. La valeur par défaut est 440 Hz.

Pourquoi l'accordeur ne détecte-t-il pas ma note ?

Vérifiez que la note est dans la plage A0-C8. Les notes très graves ou aiguës avec beaucoup d'harmoniques peuvent ne pas être détectées. Assurez-vous que le microphone interne n'est pas obstrué ou que le câble est correctement branché.

Comment utiliser la prise OUTPUT ?

Branchez votre instrument sur la prise INPUT, puis reliez la prise OUTPUT à votre amplificateur. Cela permet d'accorder tout en jouant amplifié. Attention : débranchez la prise INPUT avant de débrancher OUTPUT pour éviter le larsen.

Que faire si l'affichage indique une pile faible ?

Remplacez les piles dès que possible. Le symbole de pile apparaît dans la partie gauche de l'écran. Mettez l'appareil hors tension avant de changer les piles.

Comment nettoyer mon CA40 ?

Utilisez un chiffon propre et sec pour essuyer l'appareil. N'utilisez jamais de benzène, diluant ou autres produits liquides inflammables.

L'accordeur peut-il être utilisé pour d'autres instruments ?

Oui, le CA40 est un accordeur chromatique qui détecte toutes les notes de A0 à C8. Il convient à la guitare, basse, violon, etc. Pour les instruments acoustiques, utilisez le microphone interne ou un micro de contact Korg CM-100 en option.

MODE D'EMPLOI CA40 KORG

Merci d'avoir fait l'acquisition de l'accordeur chromatique CA-40 Korg.

Emplacement

L'utilisation de cet instrument dans les endroits suivants peut en entrainer le mauvais fonctionnement.

• En plein soleil Endroits très chauds ou très humides Endroits sales ou fort poussiéreux
• Endroits soumis à de fortes vibrations
• Approximé de champs magnétiques

Alimentation

Lorsque vous n'utilisez pas l'appareil, n'oubliez pas de le mettre hors tension. Retirez les piles pour éviter toute fuite lorsque l'appareil ne sera pas utilisé pendant de longues périodes de temps.

Interférences avec d'autres appareils électriques

Les postes de radio et de télévision situés à proximité peuvent par conséquent souffrir d'interférences à la réception. Veuillez donc faire fonctionner cet appareil à une distance raisonnable de postes de radio et de télévision.

Maniement

Pour éviter de les endommager, manipulez les commandes et les boutons de cet instrument avec soin.

Entretien

Lorsque l'instrument se salit, nettoyez-le avec un chiffon propre et sec. Ne vous servez pas d'agents de nettoyage liquides tels que du benzène ou du diluant, voire des produits inflammables.

Conservation manuel

Après avoir lu ce manuel, veuillez le conserver soigneusement pour toute référence ultérieure.

Évitez toute intrusion d'objets ou de liquide

Ne place jamais de récipient contenant du liquide près de l'instrument. Si le liquide se renverse ou coule, il risque de provoquer des dommages, un court-circuit ou une électrocution. Veillez à ne pas laisser tomber des objets métalliques dans le boîtier (trombones, par ex.).

Marque ce pour les normes européennes harmonisées

La marque CE apposée sur tous les produits de notre firme fonctionnant sur secteur jusqu'à 31 décembre 1996 signifie que ces appareils répondent à la Directive EMC (89/336/CEE) et à la Directive concernant la marque CE (93/68/CEE).

La marque CE apposée après le 1 janvier 1997 signifie que ces appareils sont conformes à la Directive EMC (89/336/CEE), à la Directive concernant la marque CE (93/68/CEE) ainsi qu'à la Directive Basse Tension (73/23/CEE).

La marque CE apposée sur tous les produits de notre firme fonctionnant sur piles signifie que ces appareils répondent à la Directive EMC (89/336/CEE) et à la Directive concernant la marque CE (93/68/CEE).

Remarque importante pour les clients

Ce produit a été fabriqué suivant des specifications sévères et des besoins en tension applicables dans le pays où ce produit doit être utilisé. Si vous avez acheté ce produit via l'internet, par vente par correspondence ou/et vente par téléphone, vous devez vérifier que ce produit est bien utilisable dans le pays où vous résidez.

ATTENTION: L'utilisation de ce produit dans un pays autre que celui pour lequel il a été conçu peut être dangereuse et annulera la garantie du fabricant ou du distributeur. Conservez bien votre récépissé qui est la preuve de votre achat, faute de quoi votre produit ne risque de ne plus être couvert par la garantie du fabricant ou du distributeur.

Les noms de sociétés, noms de produits et noms de formats, etc. dans ce manuel sont des marques de fabrique ou des marques déposées de leurs propriétaires respectifs.

Mise en place des piles

Faites glisser le couvercle du des piles à l'arrière du CA-40 et enlevez-le. Insérez les piles en respectant leur polarité et remettez le couvercle en place.

Si le CA-40 ne fonctionne pas et si vous n'arrivez pas à corriger le problème en mettant à plusieurs reprises l'appareil hors et sous tension, essayez d'enlever puis de remettre les piles en place.

2 Les piles fournies sont destinées à vérifier le bon fonctionnement de votre appareil. Il est possible que leur durée de vie soit plus courte que la normale.

Lorsque les piles sont faibles, le symbole de la pile apparait dans la partie gauche de l'écran. Remplacez alors les piles dès que possible. Mettez le CA-40 hors tension avant de recharger les piles.

Utilisation du support

En ouvrant le support situé à l'arrière, vous pouvez incliner le CA-40 sous un angle permettant une lecture aisée de l'affichage.

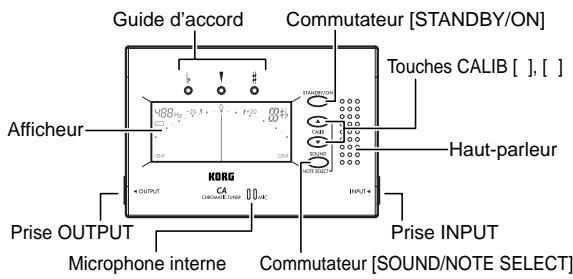

Mode compteur

Ce mode vous permet d'accorder en observant le compteur affiché à l'écran.

Raccordez l'accordeur. La méthode utilisée dépendra du type d'instrument raccordé.

Pour accorder un instrument avec micro

Utilisez un câble avec fiches monophonique disponible dans le commerce. Utilisez le câble pour raccorder votre instrument à la prise INPUT du CA-40.

Vous ne pouvez pas utiliser le microphone interne si une fiche est insérée dans la prise INPUT.

Si vous jouez sur scène, il est pratique d'utiliser la prise OUTPUT du CA-40. Raccordez votre instrument à la prise INPUT du CA-40, puis raccordez votre amplificateur à la prise OUTPUT. Utilisez un câble avec fiches monophonique disponible dans le commerce. Le son de leur instrument sera envoyé de la prise OUTPUT du CA-40 à leur amplificateur, vous permettant ainsi d'accorder ou de tuner alors que le CA-40 reste raccordé.

Si vous avez raccordé la prise OUTPUT à votre amplificateur, etc., vous devez insérer une fiche dans la prise INPUT. Si rien n'est branché sur cette prise, le microphone interne sera automatiquement utilisé. Dans ce cas, le son entrant dans le micro interne risque de provoquer du feedback et d'endommager votre amplificateur.

Pour accorder un instrument acoustique

Si vous utilisez un microphone de contact Korg CM-100 vendu séparément, raccordez le CM-100 à la prise INPUT du CA-40. Si vous utilisez le microphone interne, ne branchez rien.

2. Appuyez sur le commutateur [STANDBY/ON].

Le CA-40 passera en mode Compteur. La partie supérieure gauche de l'afficheur indiquera le dernier réglage de calibrage (fréquence de référence) spécifique.

L'accordeur se mettra automatiquement hors tension si vous ne l'utilisez pas pendant une vingtaine de minutes.

Si vous souhaitez changer le réglage de calibrage, appuyez sur la touche CALIB [ ] ou [ ].

Le réglage de calibrage augmentera ou diminuera par incréments de 1 Hz. Si vous maintenez la touche enfoncée, le réglage de calibrage changera de manière continue.

4 Jouez une note sur votre instrument.

Le nom de la note la plus proche de cette jouée apparaitra dans la partie supérieure droite de l'afficheur. Accordez grossièrement votre instrument de telle manière que le nom de la note souhaitée apparaisse.

Si vous utilisez le microphone interne, disposez-le aussi près que possible de votre instrument et assurez-vous que les sons extérieurs ne puissent pas être captés pendant l'accord.

5 Tout en jouant une note sur votre instrument, accordez celui-ci de telle manière que la pointe de l'aiguille du compteur soit sur la position centrale et que la diode au centre du guide d'accord s'allume. La diode à gauche s'allumera si la hauteur de la note produite par votre instrument est trop BASSE et celle à droite si elle est trop élevée.

Si vous souhaitez accorder sur une pierce majeure pure ou sur une pierce mineure pure au-dessus d'une certaine note, utilisez les repères “ ” (-13.7 cents) ou “ ” (+15.6 cents) du compteur.

Accord sur une pierce majeure pure ou une pierce mineure pure au-dessus

Si vous souhaitez effectuer l'accord sur une pierce maj # et le compteur indique "V".

Si vous souhaitez effectuer l'accord sur une pierre mineure pure au-dessus de A (0 cent), accordez votre instrument de telle façon que l'indicateur de note affiche C et le compteur indique "F".

Mode son

Ce mode vous permet d'écouter une note de référence pendant l'accord.

1 Effectuez les opérations 2 et 3 de "Mode Compteur".

2 Appuyez sur le commutateur [SOUND].

Le CA-40 passera en mode Son et le haut-parleur produira une note de référence.

Tout en maintenant le commutateur [SOUND] enfoncé, utilisez les touches CALIB [ ], [ ] pour changer la hauteur de la note de référence produite par le haut-parleur. La note changera dans l'ordre suivant.

3 Accordez votre instrument sur la hauteur de la note de référence entendue.

Spécifications

Gamme:	12 notes tempérément égal
Plage de détéction:	A0 (27,50 Hz) - C8 (4186,01 Hz):onde sinusouïde
Note de référence:	C4 (261,63 Hz) - C5 (523,25 Hz):1 octave
Modes d'accord:	Mode Compteur (AUTO)
	Mode Son (MANUEL)
Plage de calibrage:	A4=410 Hz - 480 Hz (par pas de 1 Hz)
Precision de la détéction:	Supérieure à ±1 centième
Precision du son:	Supérieure à ±1.5 centième
Prises:	Prise INPUT (jack mono 1/4")
	Prise OUTPUT (jack mono 1/4")
Haut-parleur:	Haut-parleur dynamique (28 mm de diamètre)
Alimentation:	Deux piles de format AAA (3V)
Durée de vie des piles:	Environ 85 heures (mode Compteur, note A4 en fonctionnement continu, avec des piles zinc-carbone)
Dimensions:	100 (L) x 67 (P) x 17 (H) mm
Poids:	69g (sans les piles), 88g (piles comprises)
Accessoires fournis:	Mode d'emploi de l'utiliser, deux piles AAA pour vérification du fonctionnement

Les valeurs de calibrage et la hauteur du son de référence produit par le haut-parleur sont conservées même quand l'appareil est mis hors tension. Néanmoins, les réglages seront réinitialisés à leurs valeurs par défaut si vous remplacez les piles.

Valeurs par défaut : calibrage = 440Hz, note de référence = A

Même si la hauteur du son se trouve à l'intérieur de la plage de détection, il est possible que le CA-40 n'arrive pas à détecter la note si des nombres sons harmoniques sont présents (comme des notes basses ou élevées sur un piano acoustique) ou si le decay de votre instrument est important.

• Les spécifications et l'aspect extérieur sont sujets à modifications sans préavis à des fins d'amélioration du produit.

Attention! Ne débranchez jamais la fiche de la prise INPUT alors que la prise OUTPUT est raccordée à votre ampli. Quand vous débranchez la fiche, le microphone interne entre automatiquement en fonction. Si un son est reçu par le microphone interne à ce moment, un effet Larsen se produit, et votre amplificateur risque d'être endommagé.
