GA-40 - Accordeur de guitare KORG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Accordeur de guitare et basse
Marque	KORG
Modèle	GA-40
Dimensions	100 (L) x 67 (P) x 17 (H) mm
Poids	69 g (sans piles), 88 g (piles comprises)
Alimentation	2 piles AAA (3V) incluses pour test
Autonomie des piles	Environ 85 heures (mode Compteur, note A4 continue, piles zinc-carbone)
Modes d'accord	Mode Compteur (AUTO), Mode Son (MANUEL)
Plage de détection	Guitare : B1 (46,249 Hz) - B6 (1975,54 Hz) ; Basse : B0 (23,12 Hz) - B5 (987,77 Hz)
Notes de référence	Guitare : 7B, 6E, 5A, 4D, 3G, 2B, 1E ; Basse : LB, 4E, 3A, 2D, 1G, HC
Précision de détection	Supérieure à ±1 centième
Précision du son	Supérieure à ±1,5 centième
Accord en bémol	1 à 5 demi-tons en dessous, par incrément d'un demi-ton
Prises	INPUT et OUTPUT (jack mono 1/4")
Haut-parleur	Dynamique 28 mm de diamètre
Microphone	Microphone interne (désactivé si fiche dans INPUT)
Support	Support inclinable à l'arrière
Arrêt automatique	Après environ 20 minutes d'inactivité
Accessoires fournis	Mode d'emploi, deux piles AAA pour vérification
Entretien	Nettoyer avec un chiffon propre et sec ; ne pas utiliser de liquides (benzène, diluant) ou produits inflammables
Sécurité	Éviter plein soleil, chaleur, humidité, poussière, fortes vibrations ; ne pas placer de récipients de liquide près de l'appareil ; ne pas laisser tomber d'objets métalliques à l'intérieur
Informations générales	Conforme aux normes CE (EMC, basse tension) ; fabriqué pour des spécifications de tension spécifiques au pays ; garantie annulée si utilisé dans un autre pays que celui prévu

FOIRE AUX QUESTIONS - GA-40 KORG

Comment installer les piles dans le KORG GA-40 ?

Faites glisser le couvercle du compartiment à l'arrière de l'appareil, insérez deux piles AAA en respectant la polarité, puis remettez le couvercle. Si l'appareil ne fonctionne pas, retirez et remettez les piles.

Comment utiliser le mode Compteur ?

Branchez votre instrument à la prise INPUT (ou utilisez le microphone interne pour une acoustique). Appuyez sur le commutateur STANDBY/ON, puis sélectionnez GUITAR ou BASS. Jouez une note : le nom s'affiche et les diodes indiquent si la hauteur est trop basse (gauche) ou trop haute (droite). Ajustez jusqu'à ce que la diode centrale s'allume.

Comment accorder en mode Son ?

Après avoir allumé l'appareil et sélectionné l'instrument, appuyez sur la touche SOUND. Le haut-parleur émet une note de référence. Appuyez à nouveau sur SOUND pour changer de note. Accordez votre instrument à l'oreille sur cette note.

Comment utiliser l'accord en bémol (Flat) ?

Appuyez plusieurs fois sur la touche FLAT pour descendre d'un demi-ton (1♭) à cinq demi-tons (5♭) par rapport à la note standard. Cet accord est perdu après mise hors tension. Accordez ensuite normalement en mode Compteur ou Son.

Quand dois-je remplacer les piles ?

Lorsque le symbole de pile apparaît à gauche de l'écran, remplacez les piles par deux nouvelles piles AAA. Mettez l'appareil hors tension avant de changer les piles.

Puis-je utiliser l'accordeur avec une guitare acoustique sans micro de contact ?

Oui, l'accordeur dispose d'un microphone interne. Placez votre instrument aussi près que possible du micro (situé à l'avant) et évitez les bruits extérieurs. Ne branchez rien sur la prise INPUT pour utiliser le micro interne.

Comment connecter l'accordeur à un amplificateur ?

Branchez votre guitare sur la prise INPUT du GA-40, puis reliez la prise OUTPUT à votre ampli à l'aide d'un câble jack. Important : ne débranchez jamais la fiche INPUT alors que l'OUTPUT est branchée, car le micro interne s'activerait et pourrait provoquer un effet Larsen (feedback) endommageant l'ampli.

Comment incliner l'accordeur pour une meilleure lecture ?

Ouvrez le support situé à l'arrière de l'appareil. Vous pouvez ainsi incliner le GA-40 pour faciliter la visualisation de l'écran.

Comment nettoyer le KORG GA-40 ?

Utilisez un chiffon propre et sec pour essuyer l'appareil. N'utilisez jamais de produits liquides comme le benzène ou le diluant, ni de produits inflammables, car ils pourraient endommager le boîtier.

L'accordeur s'éteint tout seul, est-ce normal ?

Oui, le GA-40 dispose d'une fonction d'arrêt automatique après environ 20 minutes d'inactivité pour économiser les piles. Si vous souhaitez continuer, rallumez-le en appuyant sur STANDBY/ON.

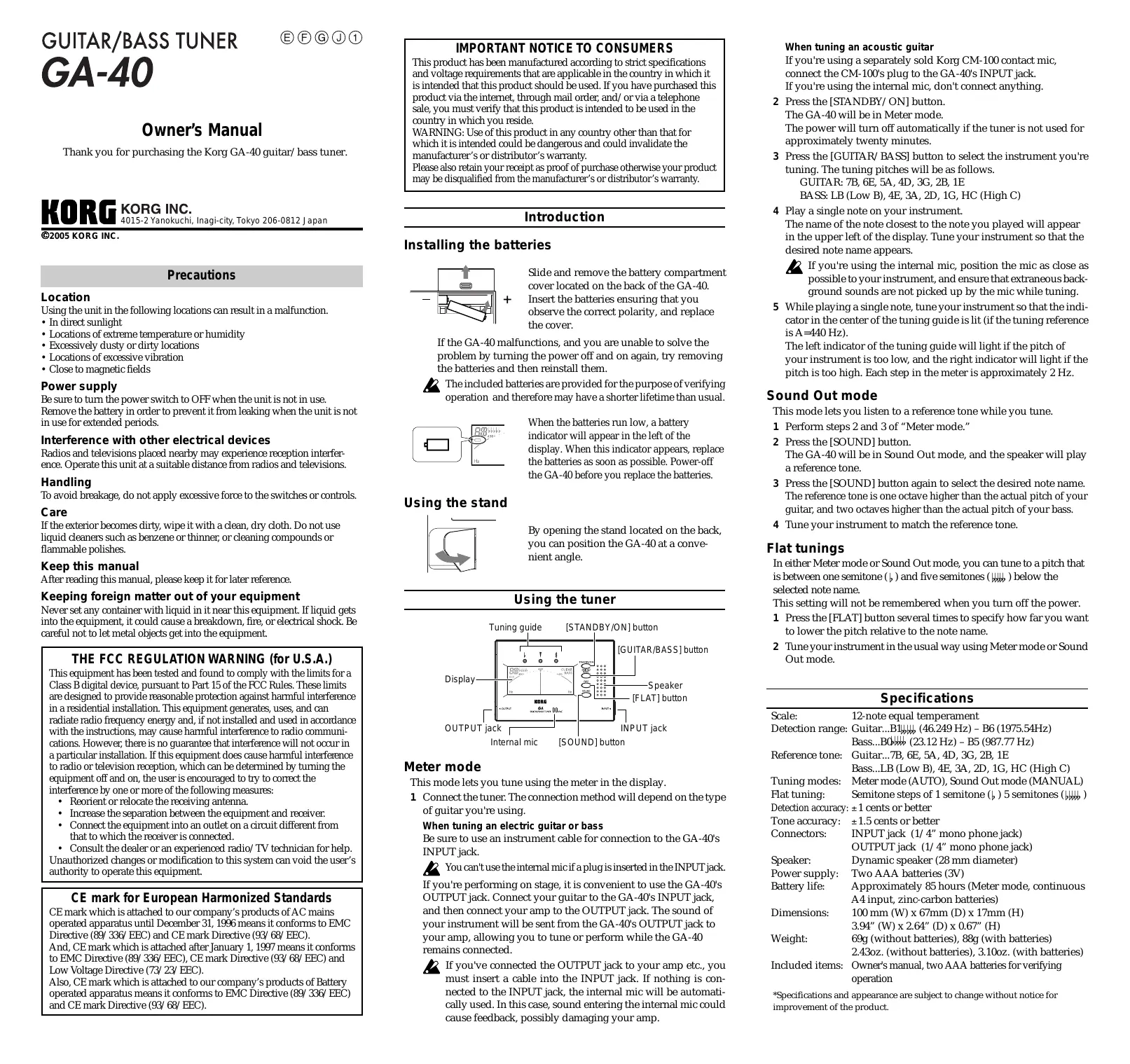

MODE D'EMPLOI GA-40 KORG

Merci d'avoir fait l'acquisition de l'accordeur pour guitare et basse GA-40 Korg.

Emplacement

L'utilisation de cet instrument dans les endroits suivants peut en entrainer le mauvais fonctionnement.

• En plein soleil
• Endroits très chauds ou très humides Endroits sales ou fort poussiéreux Endroits soumis à de fortes vibrations

Alimentation

Lorsque vous n'utilisez pas l'appareil, n'oubliez pas de le mettre hors tension. Retirez les piles pour éviter toute fuite lorsque l'appareil ne sera pas utilisé pendant de longues périodes de temps.

Interférences avec d'autres appareils électriques

Les postes de radio et de télévision situés à proximité peuvent par conséquent souffrir d'interférences à la réception. Veuillez dès lors faire fonctionner cet appareil à une distance raisonnable de postes de radio et de télévision.

Maniement

Pour éviter de les endommager, manipulez les commandes et les boutons de cet instrument avec soin.

Entretien

Lorsque l'instrument se salit, nettoyez-le avec un chiffon propre et sec. Ne vous servez pas d'agents de nettoyage liquides tels que du benzène ou du diluant, voire des produits inflammables.

Conservation manuel

Après avoir lu ce manuel, veuillez le conserver soigneusement pour toute référence ultérieure.

Évitez toute intrusion d'objets ou de liquide

Ne placez jamais de récipient contenant du liquide près de l'instrument. Si le liquide se renverse ou coule, il risque de provoquer des dommages, un court-circuit ou une électrocution. Veillez à ne pas laisser tomber des objets métalliques dans le boîtier (trombones, par ex.).

Marque ce pour les normes européennes harmonisées

La marque CE apposée sur tous les produits de notre firme fonctionnant sur secteur jusqu'à 31 décembre 1996 signifie que ces appareils répondent à la Directive EMC (89/336/CEE) et à la Directive concernant la marque CE (93/68/CEE).

La marque CE apposée après le 1 janvier 1997 signifie que ces appareils sont conformes à la Directive EMC (89/336/CEE), à la Directive concernant la marque CE (93/68/CEE) ainsi qu'à la Directive Basse Tension (73/23/CEE).

La marque CE apposée sur tous les produits de notre firme fonctionnant sur piles signifie que ces appareils répondent à la Directive EMC (89/336/CEE) et à la Directive concernant la marque CE (93/68/CEE).

Remarque importante pour les clients

Ce produit a été fabriqué suivant des specifications sévères et des besoins en tension applicables dans le pays où ce produit doit être utilisé. Si vous avez acheté ce produit via l'internet, par vente par correspondance ou/et vente par téléphone, vous devez vérifier que ce produit est bien utilisable dans le pays où vous résidez.

ATTENTION: L'utilisation de ce produit dans un pays autre que celui pour lequel il a été conçu peut être dangereuse et annulera la garantie du fabricant ou du distributeur. Conservez bien votre récépissé qui est la preuve de votre achat, faute de quoi votre produit ne risque de ne plus être couvert par la garantie du fabricant ou du distributeur.

Les noms de sociétés, noms de produits et nombres de formats, etc. dans ce manuel sont des marques de fabrique ou des marques déposées de leurs propriétaires respectifs.

Mise en place des piles

Faites glisser le couvercle du des piles à l'arrière du GA-40 et enlevez-le. Insérez les piles en respectant leur polarité et remettez le couvercle en place.

Si le GA-40 ne fonctionne pas et si vous n'arrivez pas à corriger le problème en mettant à plusieurs reprises l'appareil hors et sous tension, essayez d'enlever puis de remettre les piles en place.

Les piles fournies sont destinées à vérifier le bon fonctionnement de votre appareil. Il est possible que leur durée de vie soit plus courte que la normale.

Lorsque les piles sont faibles, le symbole de la pile apparait dans la partie gauche de l'afficheur. Remplacez alors les piles dès que possible. Mettez le GA-40 hors tension avant de replacer les piles.

Utilisation du support

En ouvrant le support situé à l'arrière, vous pouvez incliner le GA-40 sous un angle permettant une lecture aisée de l'affichage.

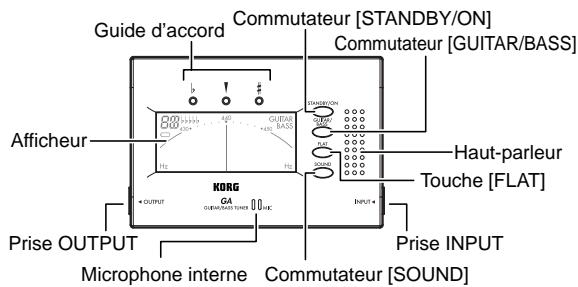

Utilisation de l'accordeur

Mode compteur

Ce mode vous permet d'accorder en observant le compteur affiché à l'écran.

Raccordez l'accordeur. La méthode utilisée dépendra du type de guitare raccordée.

Pour accorder une guitare électrique

Utilisez un câble avec fiche monophonique disponible dans le commerce.

Utilisez le câble pour raccorder votre guitare à la prise INPUT du GA-40.

Vous ne pouvez pas utiliser le microphone interne si une fiche est insérée dans la prise INPUT.

Si vous jouez sur scène, il est pratique d'utiliser la prise OUTPUT du GA-40. Raccordez votre instrument à la prise INPUT du CA-40, puis raccordez votre amplificateur à la prise OUTPUT. Utilisez un cable avec fiches monophonique disponible dans le commerce. Le son de leur guitare sera envoyé de la prise OUTPUT du GA-40 à leur amplificateur, vous permettant ainsi d'accorder ou de pouvoir alors que le GA-40 reste raccordé.

Si vous avez raccordé la prise OUTPUT à votre amplificateur, etc., vous devez insérer une fiche dans la prise INPUT. Si rien n'est branché sur cette prise, le microphone interne sera automatiquement utilisé. Dans ce cas, le son entrant dans le microphone interne risque de provoquer du feedback et d'endommager votre amplificateur.

Pour accorder une guitare acoustique

Si vous utilisez un microphone de contact Korg CM-100 vendu séparément, raccordez le CM-100 à la prise INPUT du GA-40. Si vous utilisez le microphone interne, ne branchez rien.

2. Appuyez sur le commutateur [STANDBY/ON].

Le GA-40 passera en mode Compteur.

L'accordeur se mettra automatiquement hors tension si vous ne l'utilisez pas pendant une vingtaine de minutes.

Appuyez sur le commutateur [GUITAR/BASS] pour sélectionner l'instrument accordé.

Notes détectées :

4 Jouez une note sur votre instrument.

Le nom de la note s'en rapprochant le plus apparaitra dans la partie supérieure gauche de l'afficheur. Accordez grossièrement votre instrument de telle manière que le nom de la note souhaitée apparaisse.

Si vous utilisez le microphone interne, disposez votre instrument aussi près que possible du microphone et assurez-vous que les sons extérieurs ne puissent pas être captés. Pendant l'accord.

Tout en jouant une note sur votre instrument, accordez celui-ci de telle manière que la diode au centre du guide d'accord s'allume (si la fréquence de référence est A = 440Hz).

La diode à gauche s'allumera si la hauteur de la note produite par votre instrument est trop BASSE et celle à droite si elle est trop élevée. Chaque graduation du compteur représente environ 2 Hz.

Mode son

Ce mode vous permet d'écouter une note de référence pendant l'accord.

1 Effectuez les opérations 2 et 3 de "Mode Compteur". 2 Appuyez sur le commutateur [SOUND].

Le GA-40 passera en mode Son et le haut-parleur produira une note de référence.

Appuyez sur le commutateur [SOUND] pour sélectionner le nom de la note souhaitée.

La note de référence est une octave plus haut que la note produite par votre guitare, et deux octaves plus haut que celle produite par votre basse.

4 Accordez votre instrument sur la hauteur de la note de référence entendue.

Accord en bémol

En mode Compteur ou en mode Son, vous pouvez accorder entre un demi-ton () et cinq demi-tons (au-dessous de la note sélectionnée). Ce réglage est perdu lorsque vous mettez l'appareil hors tension.

1 Appuyez à plusieurs reprises sur la touche [FLAT] pour spécifier l'accord en bémol relativement à la note. 2 Accordez votre instrument de la manière habituelle en mode Compteur ou Son.

	Spécifications
Gamage:	12 notes tempérément égal
Plage de détction:	Guitar...B1(46,249 Hz) - B6 (1975,54Hz) Bass...B0(23,12 Hz) - B5 (987,77 Hz)
Note de référence:	Guitar...7B, 6E, 5A, 4D, 3G, 2B, 1E Bass...LB (Low B), 4E, 3A, 2D, 1G, HC (High C)
Modes d'accord:	Mode Compteur (AUTO) Mode Son (MANUEL)
Accord en bémol:	Un demi-ton (↓) à cinq demi-tons (↓) par incrément d'un demi-ton
Precision de la détction:	Supérieure à ±1 centîème
Precision du son:	Supérieure à ±1,5 centîème
Prises:	préise INPUT (jack mono 1/4") préise OUTPUT (jack mono 1/4")
Haut-parleur:	Haut-parleur dynamique (28 mm de diamètre)
Alimentation:	Deux piles de format AAA (3V)
Durée de vie des piles:	Environ 85 heures (mode Compteur, note A4 en fonctionnement continu, avec des piles zinc-carbone)
Dimensions:	100 (L) x 67 (P) x 17 (H) mm
Poids:	69 g (sans les piles), 88 g (piles comprises)
Accessoires fournis:	Mode d'emploi de l'utilisateur, deux piles AAA pour vérification du fonctionnement

Les spécifications et l'aspect extérieur sont sujets à modifications sans préavis à des fins d'amélioration du produit.

Attention! Ne débranchez jamais la fiche de la prise INPUT alors que la prise OUTPUT est raccordée à votre ampli. Quand vous débranchez la fiche, le microphone interne entre automatiquement en fonction. Si un son est reçu par le microphone interne à ce moment, un effet Larsen se produit, et leur amplificateur risque d'être endommagé.
