MCC1514 - Tronçonneuse électrique MCCULLOCH - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Tronçonneuse électrique
Alimentation	Électrique
Longueur de guide	Non précisé
Type de chaîne	Non précisé
Système de sécurité	Double isolation
Poids	Non précisé
Utilisation recommandée	Coupe de bois
Origine	Fabriqué en Chine
Service client	Disponible aux USA et Canada
Numéro service client	1-800-521-8559
Instructions de sécurité	Lire avant utilisation
Maintenance	Non précisé
Garantie	Non précisé
Accessoires inclus	Non précisé
Type de poignée	Non précisé
Mode d'emploi	Inclus

FOIRE AUX QUESTIONS - MCC1514 MCCULLOCH

Comment démarrer la tronçonneuse MCCULLOCH MCC1514 ?

Assurez-vous que la tronçonneuse est en position ON, vérifiez que le réservoir d'huile et de carburant sont pleins, puis tirez sur la corde de démarrage jusqu'à ce que le moteur démarre.

Que faire si la tronçonneuse ne démarre pas ?

Vérifiez que le réservoir de carburant est plein, que le choke est en position correcte et que la bougie d'allumage est en bon état. Si le problème persiste, consultez le manuel d'utilisation.

Comment entretenir la chaîne de ma tronçonneuse MCCULLOCH MCC1514 ?

Lubrifiez régulièrement la chaîne avec de l'huile adaptée, vérifiez la tension de la chaîne et affûtez les dents de la chaîne si nécessaire.

Quel type d'huile dois-je utiliser pour la chaîne ?

Utilisez une huile de chaîne spécifique pour tronçonneuse qui est conçue pour offrir une bonne lubrification et protéger contre l'usure.

Comment régler la tension de la chaîne ?

Dévissez légèrement les boulons de la protection de la chaîne, ajustez la tension de la chaîne à l'aide de la molette de tension, puis resserrez les boulons.

Quel est le poids de la tronçonneuse MCCULLOCH MCC1514 ?

La tronçonneuse MCCULLOCH MCC1514 pèse environ 4,5 kg.

Comment puis-je savoir si la chaîne est usée ?

Si la chaîne ne coupe pas efficacement, si elle présente des dents émoussées ou si elle est endommagée, il est temps de l'affûter ou de la remplacer.

Quelle est la longueur de la lame de la MCCULLOCH MCC1514 ?

La tronçonneuse MCCULLOCH MCC1514 est équipée d'une lame de 35 cm.

Que faire si la tronçonneuse surchauffe ?

Éteignez immédiatement la tronçonneuse, laissez-la refroidir et vérifiez que la chaîne est correctement lubrifiée et que le filtre à air n'est pas obstrué.

Y a-t-il une garantie pour la MCCULLOCH MCC1514 ?

Oui, la tronçonneuse MCCULLOCH MCC1514 est généralement couverte par une garantie de 2 ans. Vérifiez les conditions spécifiques dans le manuel d'utilisation.

MODE D'EMPLOI MCC1514 MCCULLOCH

En cas de problèmes ou pour des questions, NE PAS retourner ce produit au point de vente. S'adresser au préposé du Service à la clientèle en composant.

Fabriqué en Chine

Pour Consumer Assistance Please Call L'Aide Du Consommateur Necessitez S'il Vous Plait Para La Ayuda Del Consumidor Llame Por Favor

U.S.A. & CANADA 1-800-521-8559

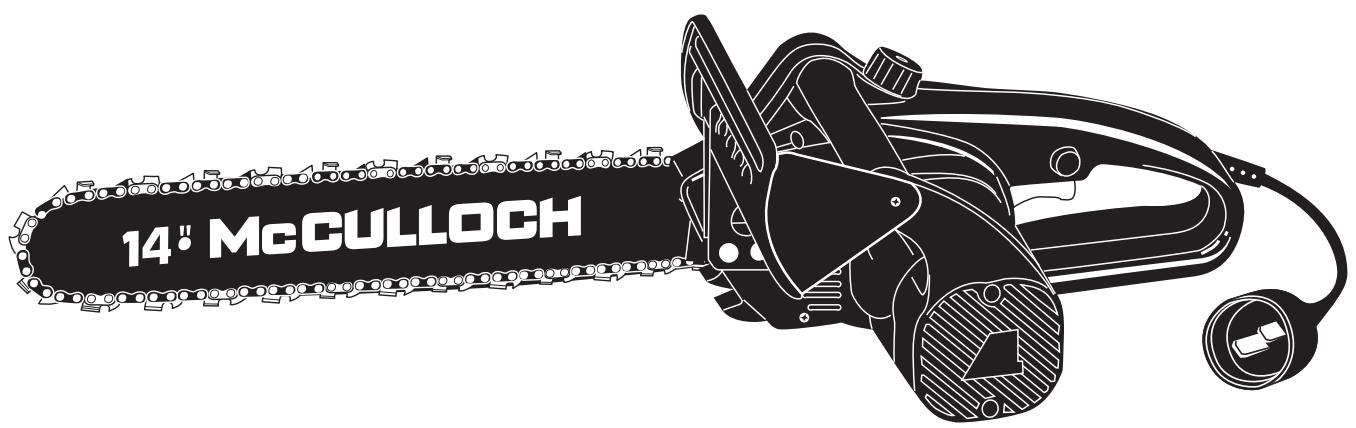

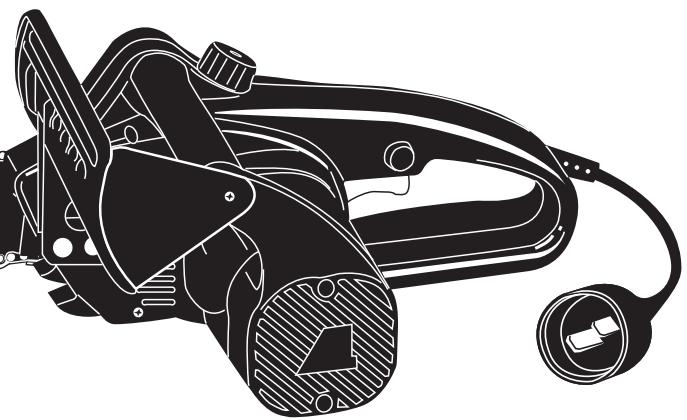

PERCHE élaguéeuse électrique

Modèle : MCC1514

Sécurité Fonctionnement Entretien

Avertissement • LIRE attentivement

Attention aux rebonds. Tenez toujours la tronconenne fermement et des deux mains. Pour votre propre sécurité, veuillez lire attentivement ce manuel et suivre toutes les mesures de précautions indiquées avant de vous servir de la tronconneuse. Utilisé incorrectment, cet outil peut causer des dommages matériels et/ou corporels graves.

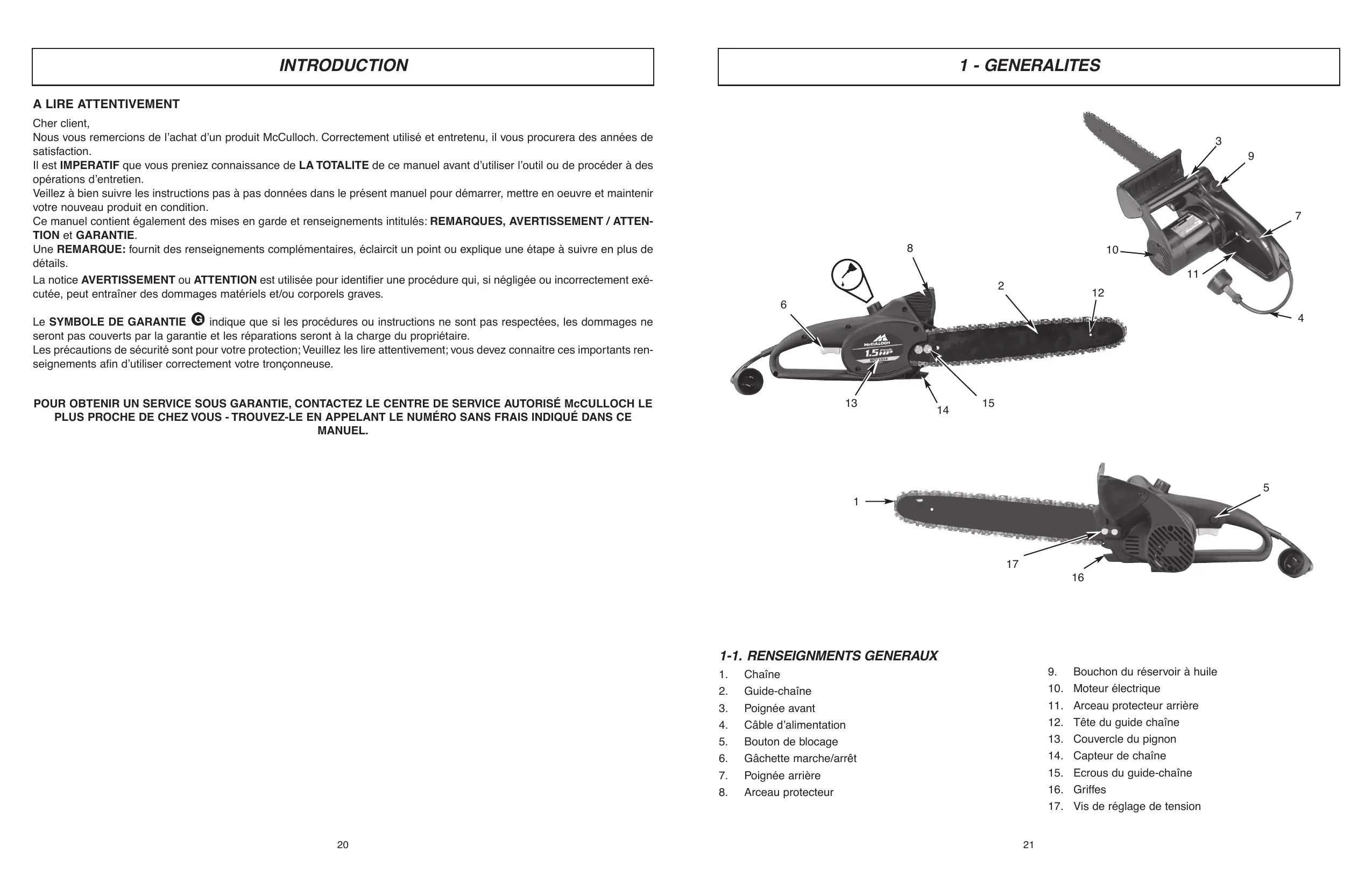

Cher client,

Nous vous remercions de l'achat d'un produit McCulloch. Correctement utilisé et entretenu, il vous procurera des années de satisfaction.

Il est IMPERATIF que vous preniez connaissance de LA TOTALITE de ce manuel avant d'utiliser l'outil ou de procéder à des opérations d'entretien.

Veillez à bien suivre les instructions pas à pas données dans le présent manuel pour démarrer, mettre en œuvre et maintenir votre nouveau produit en condition.

Ce manuel contient également des mises en garde et renseignements intitulés: REMARQUES, AVERTISSEMENT / ATTENTION et GARANTIE.

Une REMARQUE fournit des renseignements complémentaires, éclaircit un point ou explique une étape à suivre en plus de détails.

La notice AVERTISSEMENT ou ATTENTION est utilisée pour identifier une procédure qui, si négligée ou incorrectement exécutée, peut entraîner des dommages matériels et/ou corporels graves.

Le SYMBOLE DE GARANTIE indique que si les procédures ou instructions ne sont pas respectées, les dommages ne seront pas couverts par la garantie et les réparations seront à la charge du propriétaire.

Les précautions de sécurité sont pour votre protection ; veuillez les lire attentivement ; vous devez connaître ces importants renseignements afin d'utiliser correctement votre tronçonneuse.

POUR OBTENIR UN SERVICE SOUS GARANTIE, CONTACTEZ LE CENTRE DE SERVICE AUTORISÉ McCULLOCH LE PLUS PROCHE DE CHEZ VOUS - TROUVEZ-LE EN APPELANT LE NUMERO SANS FRAIS INDIQUÉ DANS CE MANUEL.

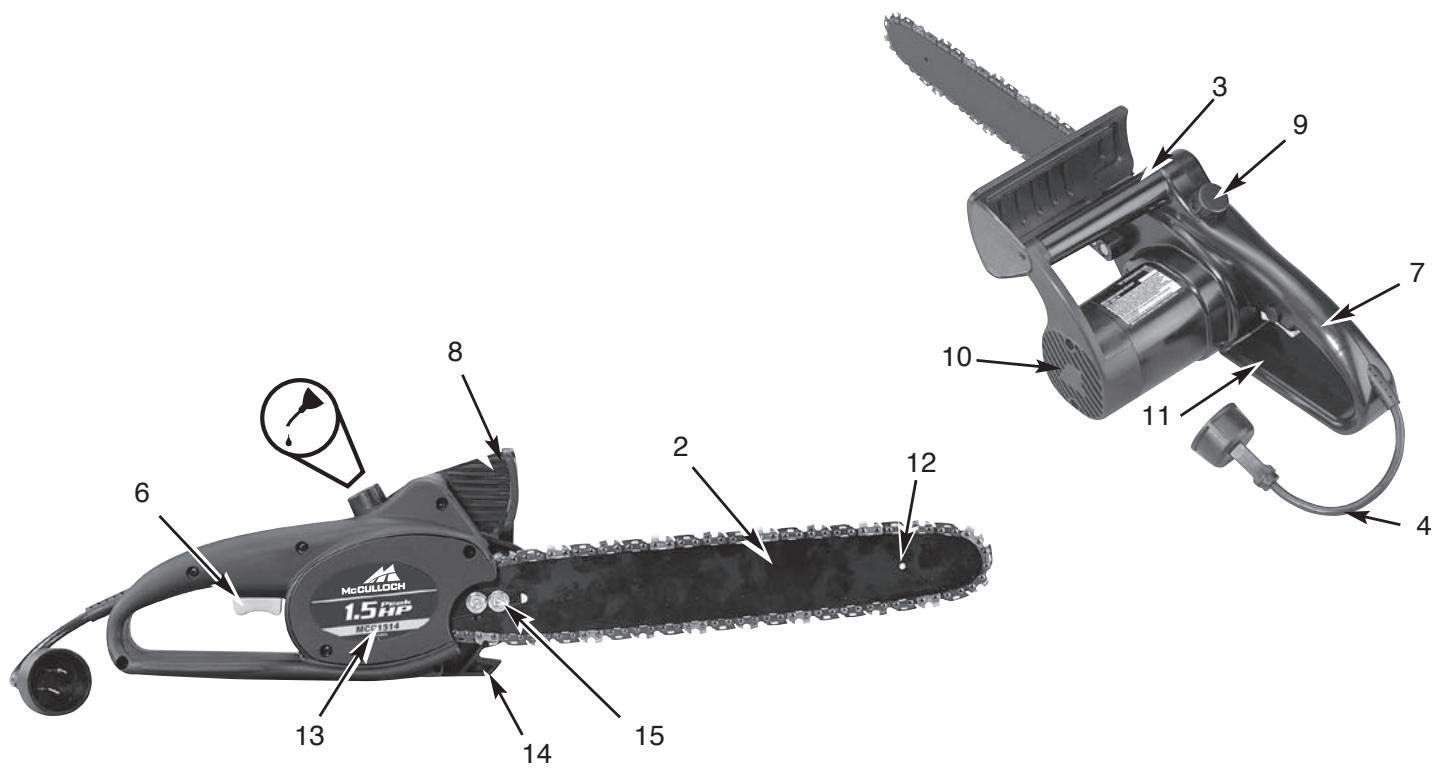

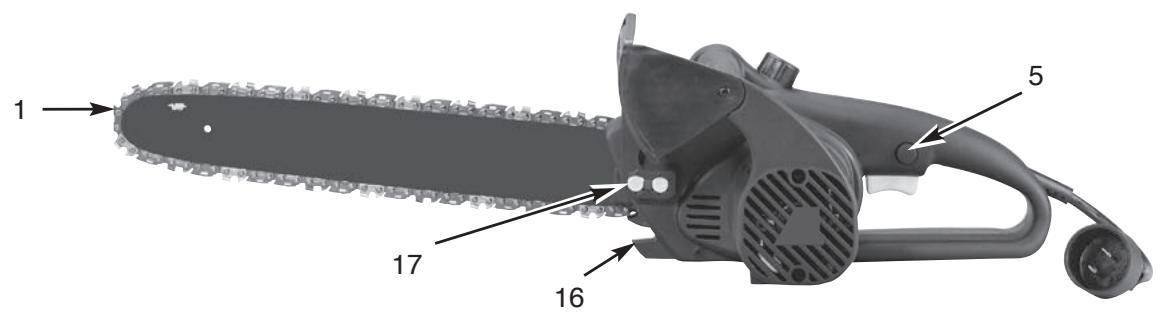

1-1. Renseignments generaux

1. Chaine
2. Guide-chaine
3. Poignée avant
4. Câble d'alimentation
5. Bouton de blocage
6. Gachette marche/arrêt
7. Poignée arrête
8. Arceau protecteur
9. Bouchon du réservoir à huile
10. Moteur électrique
11. Arceau protecteur arrière
12. Tête du guide chaîne
13. Couvercle du pignon
14. Capteur de chaîne
15. Ecrous du guide-chaine
16. Griffes
17. Vis de réglage de tension

1-2. Dispositifs de sécurité

Afin de vous aider à localiser les dispositifs de sécurité, les numéros précédant les descriptions correspondent à ceux de la page précédente.

1 Grace aux limiteurs de profondeurs et aux mailons spécialement conçus, une CHAINE A REBONDS REDUITS diminue l'intensité et la quantité de rebonds. 2 GUIDE-CHAINE La barre réduite de guide de dessous de table réduit l'intensité. 5 Le BOUTON D'ARRET / BLOCAGE empêche une accélération involontaire du moteur de la tronçonneuse. On ne peut appuyer sur la gachette si le bouton d'arrêt et de blocage est enclenché. 6 BOUTON MARCHE / ARRET arrête le moteur de la tronçonneuse quand relâché. 8 Le ARCEAU PROTECTEUR protège la main gauche de l'utilisateur si elle glisse de la poignée avant, pendant que la tronçonneuse est en marche. 10 Le MOTEUR ELECTRIQUE possède une double isolation pour plus de sécurité. 14 Le CAPTEUR DE CHAINE réduit le danger de blessures en cas de rupture ou de sortie de la chaîne pendant tout fonctionnement. Le capteur du chaîne est conçu de manière à intercepter la chaîne.

MODELE. MCC1514

Entrée 120V~, 60Hz, 8Amp

Culminer la Puissance 1.5HP

Longueur de la canne 14 po. (35cm)

Capacité du réservoir à huile 50ml

Votre tronçonneuse McCulloch comprend une étiquette avertissement située sur l’ARCEAU PROTECTEUR. Cette étiquette et les règles de sécurité comprises dans ces pages doivent être lues attentivement avant toute utilisation de la tronçonneuse.

2-1. Interpretations des symboles et couleurs:

Utilisé pour vous avertir qu'une procédure dangereuse est à éviter.

VERT Recommande

Procédures de coupe recommandées.

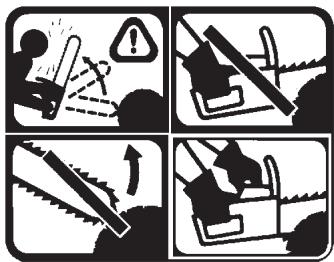

Avertissement

(Figure 2-1A)

1. Attention aux rebonds.
2. Ne pas se servir de la tronçonneuse d'une seule main.
3. Eviter tout contact avec la pointe du guide-chaine.

Recommande

1. Tenir la tronçonneuse fermement, des deux mains.

2-1A

Les rebonds peuvent vous faire perdre le contrôle de votre outil et entraîner des blessures graves et même mortelles, soit à l'utilisateur, soit à une autre personne se trouvant à proximité. Soyez toujours vigilant. Les plus grands dangers proviennent des rebonds causés par une rotation ou un coinçage, la cause principale de la plupart des accidents.

Attention aux :

REBONDS ROTATIFS (Figure 2-2A)

A = Trajectoire des rebonds B = Zone de réaction des rebonds

2-2A

A = Propulsion vers l'avant

B = Objets solides

C = Pousse vers l'utilisateur

2-2B

Il y a des risques de REBONDS si la POINTE o TETE du guide-chaine entre en contact avec un objet, ou si le bois se resserre et coince la chaine de la tronconenneuse dans l'entaille.

Un contact avec la tête du guide-chaine peut parfois causer une réaction inverse instantanée, causant un soubresaut du guide-chaine, le poussant vers le haut et l'arrière (mouvement en arc), c'est-à-dire vers l'utilisateur.

COINCER la chaîne de la tronçonneuse le long du bas du guide-chaîne risque de TIRER la tronçonneuse vers l'avant, en direction opposée de l'utilisateur.

Chacune de ces réactions risque de faire perdre le contrôle de la tronçonneuse, ce qui peut entraîner de sérieuses blessures.

2-3. Instructions de sécurité importantes

Il est nécessaire de toujours suivre des précautions de base pendant toute utilisation d'une tronçonneuse électrique afin de réduire tout risque d'incendie, de choc électrique et de blessures. Ces précautions complètent les points suivants:

LIRE TOUTES les instructions

1. Double isolation - Aucune pièce interne réparable.
2. Pour réduire les risques de secousses électriques, cet équipement est équipé énètre pas dans la prise de courant, l'inverser. Si on ne peut toujours pas la brancher dans la prise de courant, s'adresser à un électricien qualifié pour qu'il pose une prise de courant adaptée. Ne jamais modifier la fiche.
3. Comprendre ce qui cause les rebonds peut réduire ou éliminer l'élément de surprise. L'effet de surprise contribue aux accidents.
4. GARDER LE SECTEUR DE TRAVAIL NET: Un lieu de travail encombref est propice aux blessures. Ne pas commencer de coupe avant d'avoir un lieu de travail dégagé, une position stable et une voie de retraite planifiée.
5. PROTECTION CONTRE LES CHOCS ELECTRIQUES : Empêcher tout contact corporal avec toutes surfaces de terre tels tuyaux métalliques, gril-lages).
6. OBSERVER LES ALENTOURS DE VOTRE SECTEUR DE TRAVAIL: Être vigilant lors de la coupe de petits buissons et arbustres car les matériaux plus fins peuvent «s'attraper» dans la chaîne et être projetés dans votre direction ou vous faire perdre l'équilibre. Ne jamais se servir de la tronçonneuse en se tenant dans un arbre à moins d'avoir reçu une formation spéciale. Faire attention à ne pas être blessé par les branches sous tension qui se relâchent lors de leur coupe
7. GARDER LES ENFANTS ET SPECTATEURS A DISTANCE: Ne laisser personne toucher la tronçonneuse ou le prolongateur. Personnel d'autre que l'opérateur ne doit se couver dans le rayon d'action de la machine
8. RANGER UNE TRONCONNUNEUSE INUTILISEE: Quand non utilisée, ranger la tronçonneuse hors de la portée des enfants, à une hauteur inaccessible ou sous clé, et dans un endroit sec.
9. NE PAS FORCER LA TRONCONNEUSE: La tronconneuse aura une meilleure performance, et une plus sure, si elle est utilisée au rythme pour lequel elle a été consue.
10. UTILISER LE BON OUTFIL: Ne couper que du bois. Ne pas utiliser la tronçonneuse à des fins pour lesquelles elle n'a pas été conçue. Ne jamais utiliser la tronçonneuse pour couper plastique, maçonnerie, ou tout autre matériel n'était pas pour la construction.
11. S'HABILLER DE MANIÈRE APPROPRIEE: Ne pas porter de vêtements trop amples ou de bijoux car ils risquent de vous gêner et de se faire prendre dans une partie mobile de l'appareil. L'utilisation des élastiques et des semelles antidérapantes est recommandée pour tout travail à l'extérieur. Les cheveux longs doivent être protégés par un casque ou autre protection.
12. PORTER DES LUNETTES DE SÉCURITÉ : Portez également des chaussures de sécurité, des guêtres de sécurité, des vêtements ajustés, des gants de protection, une protection de tête.
13. RESTER VIGILANT: Attention à ce que vous faites. Utiliser votre sens commun. Ne pas manier la tronconneuse par moments de fatigue. Rester à l'écart de la chaîne quand le moteur est en marche. Avant de mettre le moteur en marche, s'assurer que la chaîne ne touche rien.
14. ENTRETENIR LA TRONCONNEUSE AVEC SOIN: Vérifier les cordons d'alimentation de la tronconneuse périodiquement, et si nécessaire les faire réparer par un atelier de réparation/agréé. Garder toujours le cordon électrique loin de la chaîne et de l'opérateur. Ne jamais transporter la tronconneuse par le câble d'alimentation et ne jamais tirer dessus pour le débrancher. Ne pas laisser câble et cordons entrer en contact avec toute huile ou objets tranchants. Vérifier périodiquement prolongateurs et remplacer si nécessaire. Garder les outils propres affûtés pour une meilleure performance. Suivre les instructions de lubrification et de remplacement des pièces. Maintenir les poignées propres, sèches et exempts d'huile et de lubrifiant.
15. DEBRANCHER LA TRONCONNEUSE: Débrancher la tronconneuse quand non utilisé, avant tout service, et pour tout changement de pieces et accessoires tels le guide-chaine et la chaine.
16. CORDONS PROLONGATEURS D'EXTÉRIEUR : Utilisez uniquement des cordons prolongateurs destinés à une utilisation en extérieur et donc marqués en conséquence.

1. EXAMINER LES PIECES: Avant toute autre utilisation de la tronçonneuse, un guide-chaine ou toute autre piece endommagée devrait être examinée soigneusement afin de pouvoir déterminer si son fonctionnement sera ajustat sa fonction prévue. Vérifier le montage, l'alignement et la fixation de toute piece mobile; vérifier qu'il n'y a pas de pieces cassées ou tout autre problème qui affecteraient son fonctionnement. Un guide-chaine ou toute piece endommagée devrait être réparée correctement ou replacée par un centre de réparations/agree, sauf indication contraire dans ce manuel d'instructions. Faites remplacer les commutateurs défectueux par un centre de réparation autorisé. N'utilise pas la tronçonneuse si l'interrupteur ne se met pas sur marche ou sur arrêt. N'utilise pas une tronçonneuse qui est endommagée, mal réglee, ou assemblée de façon incomplète et non sure. Assurez-vous que la tronçonneuse cesse de bouger lorsque la gachette est relachée.
2. TRANSPORT DE LA TRONCONNEUSE: Transporter la tronconenneuse en la tenant par la poignée avant; s'assurer que la tronconenneuse est en position «Arrêt» et garder vos doigts loin de la gachette; s'assurer aussi que le guide-chaine et la chaine sont vers l'arrière.
3. ATTENTION AUX REBONDS:

Les REBONDS peuvent se produire si la tête du guide-chaine touche un objet, ou si le bois se resserre sur la chaîne de la tronçonneuse dans la coupe. Si un contact a lieu avec la tête du guide-chaine, la tronçonneuse peut, en l'espace d'une seconde, être projetée de manière incontrôlable dans un mouvement en arc, en direction de l'opérateur. Coincer la chaîne le long de la partie supérieure du guide-chaine peut pousser le guide-chaine vers l'arrière, vers l'opérateur. Chacune de ces réactions peut vous faire perdre le contrôle de la tronçonneuse et peut entraîner de sérieuses blessures. Suivre les précautions suivantes afin de minimiser les risques de rebonds.

A. TENIR LA TRONCONNEUSE FERMEMENT: Quand le moteur est en marche, tenir la tronconneuse fermement des deux mains. Maintenir la tronconneuse de manière sûre des deux mains, la main droite sur la poignée arrière et la main gauche sur la poignée avant. Maintenir fermement, pouces et doigts bien refermés sur les poignées de la tronconneuse. B. Ne pas trop se pencher en avant. C. Garder toujours une assise stable et un bon équilibre. D. Ne pas laisser la tête du guide-chaine entrer en contact avec un tronc, une branche ou autres obstacles. Ne pas scier au-dessus de la hauteur des épaules. E. Ne pas couper au-dessus de la hauteur d'épaule. F. Utiliser des dispositifs, tels que chaîne à rebonds réduits, protège, tête de guide-chaine, freins de chaîne, et guides-chaines spéciaux, qui réduisent les risques associés aux rebonds.

G. Utiliser uniquement les guides-chaînes et chaînes spécifiés par le fabricant ou leur équivalent. H. Il n'y a aucune autre pièce de rechange qui permet d'obtenir une protection contre les rebonds selon la norme de l'ACNOR Z62-3.

1. ALIMENTATION ELECTRIQUE: Brancher la fiche électrique de la tronçonneuse dans une prise à tension correspondante; s'assurer que la tension du réseau de distribution correspond à la tension nominale de l'appareil indiquée sur la plaque caractéristique de l'outil.
2. NE JAMAIS UTILISER une tronçonneuse endommagée, mal ajustée, non complètement ou incorpètement montée. S'assurer qu'il y a arrêt de la chaîne quand la gâchette est relâchée.
3. NE PAS utiliser la tronçonneuse au-delà de vos capacités ou expérience.
4. NE PAS utiliser la tronçonneuse d'une seule main! De graves blessures à l'opérateur, toute personne l'aidant ou spectateurs pourrait en résulter. Une tronçonneuse est conçue pour être utilisée des deux mains.
5. POUR REDUIRE les chocs électriques éventuels, ne pas utiliser la tronçonneuse sur des surfaces mouillées et glissantes, pendant des tempêtes de neige ou des orages ou autres conditions atmosphériques adverses.
6. NE PAS laisser de sciure, terre, débris s'accumuler sur le moteur ou sur les fentes d'air extérieures.
7. Suivre les instructions d'affutage et d'entretien pour tronçonneuse indiquées par le fabricant.
8. Scier, le moteur à vitesse maximale.
9. Seules les personnes mûres, ayant reçu une instruction appropriée, devraient pouvoir utiliser une tronçonneuse.
10. Voiture tronçonneuse est destinée à une utilisation domestique occasionnelle. Elle n'est pas faite pour une utilisation intensive en continu.
11. NE PAS FORCER une petite tronçonneuse pour des travaux exigeant un outil plus approprié pour de gros travaux.
12. CONTROLLER LES DISPOSITIFS ELECTRIQUES. Ne pas utiliser la tronçonneuse si les interrupteurs/boutons ne fonctionné pas correctement. Ne pas essayer de les réparer. Apporter la tronçonneuse à un Service ÀpRES-VENTE McCulloch/agréé.
13. ENTRETENIR LES PROLONGATEURS. Vérifier les rallonges électriques périodiquement et les remplacer si endommagées. Utiliser exclusivement des prolongateurs prévus pour usage en extérieur.

1. NE PAS UTILISER VOTRE TRONCONNEUSE près de produits (liquides ou gaz) inflammables, que ce soit à l'extérieur ou à l'intérieur. Une explosion et/ou incendie pourrait en résulter.
2. Cette tronçonneuse électrique est classifiée tronçonneuse catégorie 2C par ACNOR. Elle est conçue pour des usages infrequents de travaux tels que dégager, tailler ou couper du bois... par des propriétaires de maison ou résidences secondaires ou par des campeurs. Elle n'est pas conçue pour une utilisation prolongée. Si le travail prévoit demande de longues périodes d'utilisation, la vibration risque de causeur des problèmes de circulation aux mains de l'opérateur. Il serait approprié d'utiliser une tronçonneuse pourvue d'un dispositif anti-vibration.
3. NE JAMIAS EN LEVER, modifier ou paralyser un dispositif de sécurité fourni avec l'appareil.
4. Il faut utiliser les vêtements de sécurité requis par vos organismes de sécurité, par la réglementation gouvernementale, ou par votre employeur; à défaut, il faut porter des vêtements ajustés, des chaussures de sécurité, des guêtres de sécurité et des protections pour les mains et les oreilles.
5. Pendant tout travail d'abattage, garder une distance minimale de la longueur de deux arbres entre vous et les autres travailleurs.
6. Tous les services d'entretien de la tronçonneuse, à l'exception de ceux mentionnés dans le manuel d'utilisation et d'entretien, doivent être effectués par un personnel compétent. Ne pas essayer de faire les réparations soi-même ; il n'y a pas de pièces internes réparables.

REMARQUE: Une chaine à «rebonds réduits» répond aux normes de performance pour «rebonds réduits» exigeées par ANSI B175.1-1991 et correspond aux critères de la norme ACNOR Z62.3. Ne pas utiliser d'autre chaine de rechange à moins qu'elle ne réponde aux exigences de votre modèle en particulier.

1. N'UTILISER AUCUN AUTRE ACCESSOIRE OU ACCESSOIRE DE COUPE. Utilisez exclusivement les accessoires et pièces de rechange McCulloch, qui ont été spécifiquement conçus pour des performances et pour une sécurité optimales lors de l'utilisation de nos produits. Faute de quoi, vous risquez d'obtenir des performances réduites, voire de vous mettre en danger. Utilisez exclusivement la chaîne et la barre fournies avec ce produit. Ne pas utiliser d'autre accessoire de coupe. L'utilisation de ce type d'accessoires provoquera l'annulation de votre garantie fabricant et risque de vous exposer à des accidents graves.

Conserver ces instructions

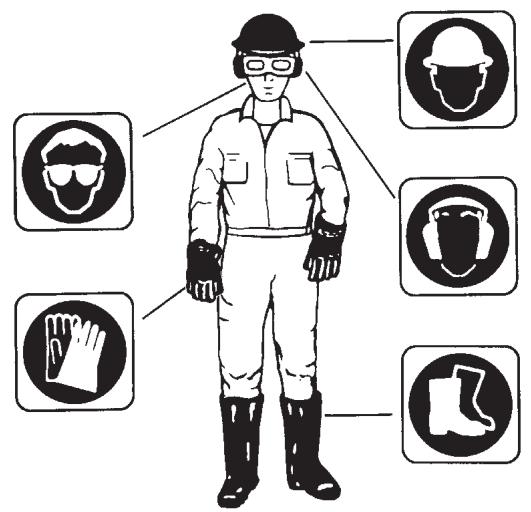

L'utilisation de ces dispositifs de sécurité est fortement recommandée afin de réduire tout risque de blessures accidentelles.

Lire le manuel d'utilisation.

3-1. Introduction

Cet appareil est conçu pour un usage occasionnel par des propriétaires de maison; il ne peut être utilisé pour des travaux commerciaux ou de longues durées.

Vous pouvez utiliser votre nouvelle tronçonneuse pour une variété de projets tels que couper du bois, faire des piquets de clôture, abattre des arbustes, ébrancher et tailler des arbres au niveau du sol et faire de légers travaux de charpentier. Avec votre tronçonneuse, couper uniquement du bois ou des produits en bois.

3-2. DEBALLAGE

1. Oter tout du carton d'emballage.
2. Vérifier qu'aucune pièce n'a été endommagée pendant le transport. Pour tout problème ou si une pièce manque, veuillez en informer immédiatement le responsable du magasin où vous avez acheté la perche élagueuse.

3-3. Montage d'elements

Votre nouvelle tronçonneuse, il est nécessaire d'ajuster la chaîne et de remplir le réservoir d'huile lubrifiante avant que l'unité soit prête pour l'exécution. Ne pas faire démarrer le moteur de la tronçonneuse avant que l'outil ne soit correctement monté.

Lire toutes les instructions attentivement. Ne pas monter de chaîne ou guide-chaîne d'une dimension autre que celle recommandée pour votre modèle.

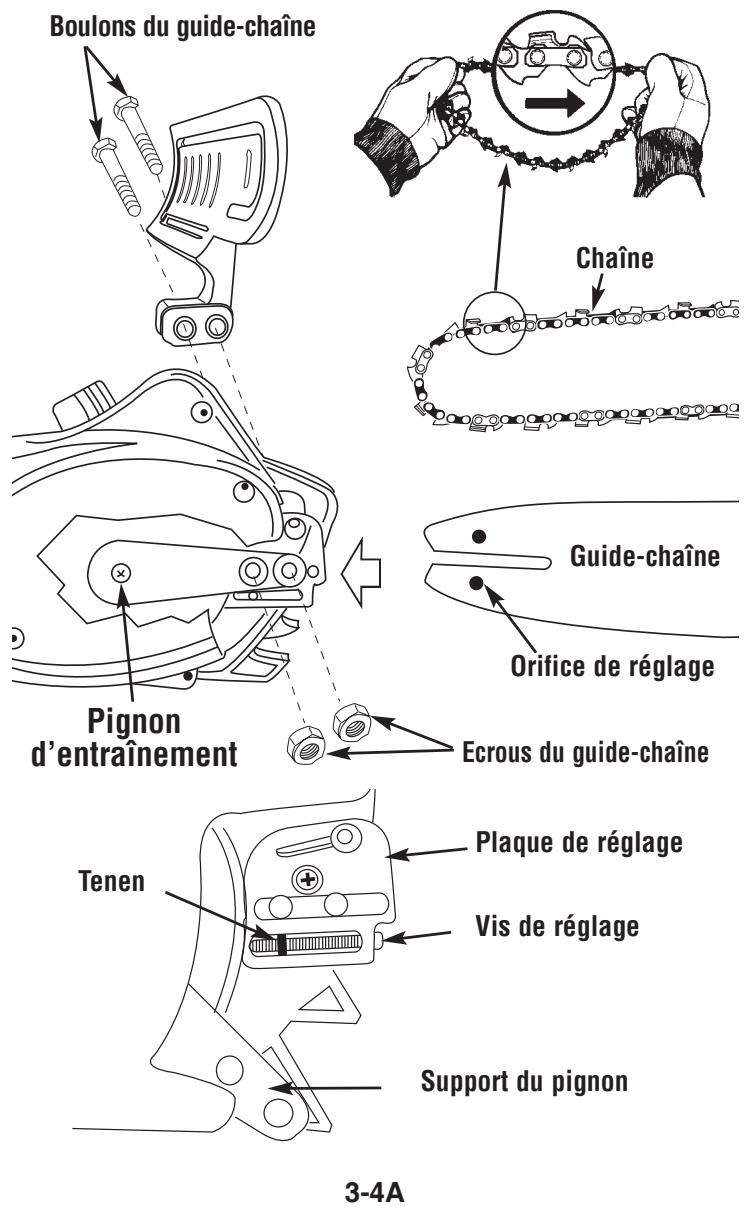

3-4. Chainavion remplacement avertissement

Pour toute manipulation de la chaîne, porter des gants de protection à cause des tranchants d'attaque affilés.

1. Oter les écrous du guide-chaine, pousser les boulons à l'intérieur et faire glisser le support du pignon vers le bas. (voir fig. 3-4A)
2. Oter le guide-chaine et la chaine usagée.
3. À l'aide d'un tournevis, tourner la vis de réglage de la chaîne dans le sens inverse des aiguilles d'une montre, autant que possible ou jusqu'à ce que le tenon ne puisse aller plus loin.
4. Passer la chaîne autour du pignon, les tranchants de la chaîne dans le sens de la rotation.
5. Positionner l'encoche du guide-chaîne sur le goujon de manière à ce que le tenon puisse pénétrer dans le trou en bas du guide-chaîne.
6. S'assurer que la chaîne épouse l'encoche du guide-chaine. Faire glisser le support du pignon vers le haut et pousser les boulons à travers le support du pignon.
7. Serrer les écrous de fixation du guide-chaine à la main. (Aller à la section réglage de la tension de la chaine)

3-5. Reglage de la tension de la CHAIN

La tension de la chaîne est d'une importance capitale et doit être contrôlée avant de commencer et pendant tout travail de coupe. Prendre le temps de faire les réglages nécessaires à la chaîne de votre tronçonneuse est synonyme de bonne performance et de longévité de votre outil.

REMARQUE : La tension d'une chaîne neuve doit être contrôlée fréquemment pendant son rodage, après aussi peu que cinq coupes. Les intervalles entre réglages s'espaçeront rapidement (Figure 3-5A).

Attention

Si une chaîne est TROP TENDUE ou TROP LACHE, le guide-chaîne et les roulements de vilebrequin s'useront plus rapidement. Étudier la Figure 3-5A pour tout renseignement concernant la tension appropriée pour moteur chaud (A) ou froid (B), et comme guide indiquant quand la chaîne a besoin d'être ajustée (C).

Reglage de la tension de la CHAIN:

1. Desserrer les écrous (D) jusqu'à ce qu'ils puissent être serrés à la main. (Voir fig. 3-5B)
2. Tenir la tête du guide-châine vers le haut et utiliser un tournevis ou la clé multiple si fournie dans votre kit d'utilisateur pour tourner la vis de réglage (E) du guide-châine (Fig. 3-5C) dans le sens des aiguilles d'une montre pour serrer la chaîne. Tourner la vis DANS LE SENS INVERSE DES AIGUILLES D'UNE MONTRE DETEND LA CHÂINE sur le guide-châine.
3. Après avoir ajusté la chaîne et toujours portant des gants de protection robustes, tirer la chaîne vers l'avant puis l'arrêter, dans un mouvement d'aller-retour le long du guide-châine pour s'assurer qu'elle bouge librement et qu'elle est bien placée sur le pignon. Ne pas toucher la chaîne de mouvement avec les mains nues.

REMARQUE: La chaîne est trop tendue s'il est difficile de la faire tourner ou si elle accroche sur le guide-châne; l'ajuster de la manière suivante : Pour diminuer la tension, tourner lentement la vis de réglage dans le sens inverse des aiguilles d'une montre (vers la gauche). Tirer la chaîne vers l'avant et l'arrière à plusieurs reprises jusqu'à ce qu'elle rougue librement.

3-5A

3-5B

3-5C

3-6. Lubrefacation de la CHAINE

Pour lubrifier la chaîne, appuyer sur le bouchon du réservoir d'huile ; l'huile pénétrera la chaîne et le guide-chaîne. Appuyer au moins une fois avant chaque coupe. Toujours vérifier le niveau d'huile avant l'utilisation de la perche élagueuse. Ne pas essayer de l'utiliser pendant la coupe.

3-7. Remplissage du reservoir à HUILE

A l'aide d'un entonnoir, remplir le réservoir avec de l'huile spéciale McCulloch pour chaîne, guide-chaîne et pignon. Nettoyer tout liquide renversé. S'assurer qu'aucune impureté ne pénètre à l'intérieur du réservoir.

3-8. Choix d'un prolongateur electrique approprie

Calibre de Fil Minimum
Modèle de Tronçonne use	Ampère	Voltage c.a. (Courant Altematif)	Longitud del Cable de Poder
			25 ft. / 7.5m	50 ft. / 15m	100 ft. /30m
MCC1514	8	120	Calibre 18	Calibre 16	Calibre 14

1. Un prolongateur de dimension appropriée doit être utilisé pour éviter toute perte de puissance et la surchauffe de l'appareil.
2. Le prolongateur doit être spécialement conçu pour usage en extérieur et marqué SW-A, STW-A, STOW-A, SJW-A, SJOW-A, SJTOW-A, ou SJTW.

4-1. Demarrage de la PERCHE elagueuse

1. VEUILLEZ LIRE TOUS LES AVERTISSEMENTS
2. S'assurer que le réservoir d'huile est plein.

Avertissement

S'assure que le prolongateur est d'une dimension et d'un modèle appropriés pour votre tronçonneuse. 3. Insérer le câble (A) dans un prolongateur (B) aux dimensions déquates. Brancher prolongateur dans une prise électrique de 110/120 c. a. volts et de 15 ampères (Figure 4-1A).

Avertissement

S'assurer que le prolongateur n'entre pas en contact avec le guide-chaine et la chaîne de la tronçonneuse. 4. Tenir fermement la tronçonneuse des deux mains, la main gauche sur la poignée avant et la main droite sur la poignée avant et la main droite sur la poignée arrière. Les pouces et les doigts doivent être bien refermés sur les deux poignées (Figure 4-1B). 5. Avec le pouce de la main droite, enfoncer le bouton D'ARRET / BLOCAGE (C) se trouvant sur le côté de la poignée arrière, et en même temps appuyer sur le commutateur. Pour arrêter la tronçonneuse, lâcher le commutateur (Figure 4-1C).

REMARQUE : Il n'est pas nécessaire de maintenir une pression sur le bouton D'ARRET / BLOCAGE. C'est un dispositif de sécurité conçu pour empêcher toute mise en marche involontaire.

4-1A

4-1B

4-1C

4-2. ARRET Du moteur

Le moteur de la tronçonneuse s'arrête automatiquement une fois le commutateur relâché. Il faudra de nouveau enfoncer le bouton D'ARRET / BLOCAGE et appuyer sur le commutateur pour remettre le moteur en marche.

4-3. Lubrification de la CHAINE et du duide-chaine

Toujours vérifier le niveau d'huile avant d'utiliser la perche élagueur. Pour huiler la chaîne, appuyer sur le bouchon du réservoir à huile. Ne pas essayer de l'utiliser pendant l'utilisation de l'appareil. L'huile coulera sur la chaîne et le guide chaîne. Vérifier du niveau de pétrole souvent.

Attention

ne jamais laisser le guide-châine ou la châine non lubrifiés. Utiliser la tronçonneuse A SEC ou AVEC TROP PEU DE LUBRIFIANT diminue son efficacité de coupe et sa longévité, émousse rapidement la châine, et use excessivement le guide-châne car surchauffé. Une décoloration du guide-châine et du fumée indiquent un manque d'huile. REMARQUE: La châine se détend pendant son utilisation, particulièrement si elle est neue; il est donc nécessaire de l'ajuster périodiquement; une nouvelle châine nécessite des réglages plus fréquents pendant sa période de rodage. Cela est normal. Voir la Section 3-5 pour le réglage de la tension de la châine.

Un cordon trop chaud au toucher est surcharge.

1. Un prolongateur de dimension appropriée doit être utilisé pour plus de sécurité et pour éviter des pertes de puissance et la surchauffe de l'appareil.
2. Le prolongateur doit être spécialement conçu pour usage en extérieur et marqué SW-A, SOW-A, STW-A, STOW-A, SJW-A, SJOW-A, SJTOW-A, SJTW-A ou SJTW.
3. Vérifier que le prolongateur ne présente pas de fils dénudés ou de dommages de l'isolant. Le cas échéant, le remplacer avant d'utiliser l'appareil.

Avertissement

Ne pas utiliser la tronçonneuse dans un lieu mouillé ou humide. Ne pas exposer la tronçonneuse aux intempéries (pluie, neige ou grésil). L'humidité cause des courts-circuits. Remplacer ou réparer tout prolongateur endommagé ou étripé avant d'utiliser la tronçonneuse.

Garder le prolongateur à distance du secteur de cope et le placer de manière à ce qu’il ne puisse pas se prendre dans les branches ou autres objets pendant le travail.

4-4A

DOUBLE Isolation AUCUNE piece interne reparable

Ne pas utiliser si le prolongateur ou la prise est endommagé. L'appareil est pourvu d'une double isolation pour protéger l'opérateur des risques de chocs électriques. La double isolation consiste en deux «couches» séparées d'isolant électrique.

Les appareils construits avec ce type d'isolation ne sont pas conçus pour être mis à la terre. Par conséquent, le prolongateur utilisé AVEC votre appareil peut être branché dans n'importe quelle prise 120 volts conventionnelle.

Des mesures de sécurité élémentaires doivent être prises lorsqu'un appareil électrique est utilisé. La double isolation constitue seulement une protection supplémentaire en cas de défaillance de l'isolement interne.

Avertissement

Cet appareil à double isolation ne comporte aucune pièce réparable par l'opérateur. Pour tout renseignement, contacter le Service Après-Vente McCulloch au numéro appel gratuit figurant au dos de ce manuel.

5-1. Abattage

Abattage est le terme utilisé pour indiquer que l'on coupe (abat) un arbre. De petits arbres d'environ 15 à 18cm (6-7") de diamètre sont généralement abattus en une coupe. Les arbres plus grands exigent des entailles d'abattage. Ces entailles déterminent la direction de la chute.

Abattage d'un ARBRE :

Il est nécessaire de prévoir une retraite (A) sûre, libre de tout obstacle avant d’entreprendre la coupe de l’arbre. Le chemin de dégagement devrait être situé à l’arrière et en diagonale de la direction de chute prévue ; voir Figure 5-1A.

Attention

Pour l'abattage d'un arbre sur une pente, l'utilisateur de la tronconnexe devrait se couvrir du côté ascendant du terrain, car l'arbre roulera probablement vers le bas après sa chute.

REMARQUE: L'entaille d'abattage contrôle la direction de la chute (B). Avant toute entaille, prendre en considération l'emplacement des grosses branches et l'inclinaison naturelle de l'arbre pour déterminer la direction de la chute de l'arbre.

5-1A

Avertissement

Éviter la coupe par mauvais temps, fort vent, vent changeant ou si cela peut endommager une propriété.

Consulter un professionnel du métier.

Ne pas couper d'arbre s'il y a une possibilité de heurter des fils électriques ou autres. Prévenir les services publics appropriés avant toute coupe.

REGLES Generales a observer pour l'a-battage:

En principe, l'abattage se divise en deux (2) opérations : l'entaille (C) et le trait d'abattage (D).

Toujours commencer par le trait diagonal (du haut) de l'entaille d'abattage (C), du côté choisi pour la chute de l'arbre (E). Éviter de scier trop profondément l'entaille horizontale (du bas).

L'entaille d'abattage (C) doit être suffisamment ouverte pour créer une charnière (F) assez forte de largeur suffisante et pour guider la chute de l'arbre aussi longtemps que possible.

Avertissement

Ne jamais marcher devant un arbre entaillé.

Scier le trait d'abattage (D) de l'autre côté du tronc, 3 à 5 cm (1,5 à 2,0") au-dessus de l'entaille d'abattage (C) (Figure 5-1B).

Ne jamais scier le tronc de part en part. Toujours laisser une charnière. La charnière guide l'arbre. Si le tronc est scié de part en part, l'arbre s'abattra de manière incontrôlée.

5-1B

Encore des cales ou un levier d'abattage dans le trait sans attendre que l'arbre devienne instable et commence à bouger. Ceci évite le pincement de la pointe du guidechaine dans le trait d'abattage au cas où la direction de la chute aurait été mal calculée. S'assurer que personne ne se trouve dans la zone de chute avant de donner l'impulsion finale.

Avertissement

Avant la dernière entaille, s'assurer qu'il n'y ait aucun animal, obstacle ou individu dans les zones possibles de chute.

TRAIT d'abattage:

1. Utiliser des cales de bois ou plastique (G) pour empêcher la chaîne ou le guide-chaîne (H) de se coincer dans le trait d'abattage. Les cales contrôlent aussi la chute (Figure 5-1C).
2. Si le diamètre du tronc à couper est supérieur à la longueur du guide-chaîne, faire 2 entailles comme indiqué sur l'illustration (Figure 5-1D).

Lorsque le trait d'abattage se rapproche de la charnière, l'arbre devrait commencer à tomber. À ce moment, enlever la tronçonneuse de la coupe, arrêter le moteur, déposer la tronçonneuse, et quitter les lieux, utilisant votre voie de retraite (Figure 5-1A).

5-1C

5-1D

5-2. EBRANCHAGE

Nous entendons par ébranchage le fait de débarrasser un arbre abattu de ses branches. Ne pas scier les branches de support (A) avant le tronçonnage de l'arbre (Figure 5-2B). Les branches sous tension devraient être sciées de bas en haut pour éviter de coincer la chaîne.

Avertissement

Ne jamais scier de branches en se tenant sur le tronc.

5-2A

5-3. Tronconnage

Nous entendons par tronçonnage la découpe d'un tronc abattu. S'assurer d'avoir une bonne assise et de se trouver derrière le tronc quand le terrain est incliné. L'extrémité à scier devrait, si possible, ne pas reposer sur le sol, mais être supportée. Si le tronc est supporté aux deux extrémités et que la coupe doit se faire au milieu, faire une coupe vers le bas et jusqu'au milieu, puis faire la coupe par en-dessous. Cela empêche le bois de coincer la chaîne ou guide-châine. Faire attention à ne pas scier jusqu'au dans le sol car la chaîne s'emoussera rapidement.

Pour le tronçonnage sur pente, se placer toujours vers le haut.

1. Si le tronc est supporté sur toute sa longueur : Il peut être tronçonné à partir du dessus. Éviter de plonger le guide-chaine dans la terre (Figure 5-3B).
2. Tronçonnage d'un tronc supporté à une extrémité: Effectuer d'abord une coupe par le dessous (sous-coupe) sur 1/3 du diamètre, de manière à éviter l'éclatement du bois. Ensuite, effectuer une coupe par dessus (sur-coupe) pour joindre la première coupe et éviter tout coinçage (Figure 5-3A).
3. Tronçonnage d'un tronc supporté aux deux extrémités: Effectuer d'abord une coupe par dessus sur 1/3 du diamètre de façon à éviter l'éclatement du bois. Ensuite, effectuer une coupe par dessous (sous-coupe) pour joindre la première coupe et éviter tout coinçage (Figure 5-3B).

REMARQUE: Un chevalet est le meilleur support pour tronçonnage. Si cela n'est pas possible, soutenir le tronc par des buches ou par les chicots des branches. S'assurer que le tronc a couper est bien supporté.

5-3A

5 - Instructions pour la COUPE

5-3B

5-3C

5-4. Tronconnage sur chevalet

Pour votre sécurité, et pour la facilité de coupe, une position correcte est essentielle lors de tout tronçonnage vertical (Figure 5-4A).

COUPE verticale:

A. Tenir la tronçonneuse fermement, des deux mains et placer la tronçonneuse sur votre droite pendant la coupe. B. Garder le bras gauche aussi droit que possible. C. Votre poids doit reposer sur les deux pieds.

Attention

S'assurer que la chaîne et guide-chaîne soient lubrifiés pendant la durée de la coupe.

5-4A

6-1. Entretien du guide-chaine avertissement

S'assurer que le câble d'alimentation est débranché avant tout entretien de la tronçonneuse.

Un entretien adéquat du guide-chaine, comme expliqué dans cette section, est essentiel au bon fonctionnement de la tronçonneuse.

Entretien du guide-chaine:

La majorité des problèmes du guide-châne peuvent être évités simplement par un bon entretien.

Un affûtage et des limiteurs de profondeur incorrigés, ou des tranchants non-uniformes causent la majorité des problèmes du guide-chaine, le résultat étant primordialement une usure inégale. L'usure non-uniforme du guide-chaine espace les rainures, ce qui peut causer un bruit de chaîne et des problèmes pour obtenir une coupe droite.

Une lubrification insuffisante du guide-chaine et l'utilisation de la tronçonneuse avec une chaîne TROP AJUSTEE contribuent à l'usure rapide du guide-chaine (voir Section 6-2).

Pour minimiser l'usure du guide-chaine, nous recommandons l'entretien suivant :

USURE DU GUIDE-CHAINE - Tourner le guide-chaine légèrement et à intervalles réguliers (après 5 heures d'utilisation par exemple), afin d'assurer une usure uniforme sur le haut et le bas du guide-chaine.

RAINURES DU GUIDE-CHAINE - Les rainures du guidechaîne (ou les «gorges» qui soutiennent et portent la chaîne) doivent être nettoyées si la chaîne a été fortement utilisée ou si elle parait sale. Les rainures doivent être nettoyées à chaque retrait de chaîne.

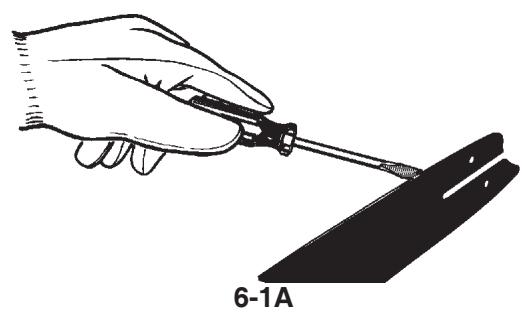

Nettoyage des rainures du guide-chaine:

1. Enlever le couvercle du pignon, le guide-chaîne et la chaîne (voir Section 3-4).
2. À l'aide d'un tournevis, d'une spatule, d'une brosse en fil de fer ou autre outil similaire, enlever tout résidu des rainures du guide-chaine de la tronçonneuse. Les passages d'huile seront ainsi dégagés et fourniront une lubrification ajustée à la chaîne et au guide-chaine (Figure 6-1A).
3. Replacer le guide-chaine, la chaîne et les écrous du guide-chaine. (Voir Section 3-4.)

6-2. Entretien de la CHAINE avertissement

A moins d'avoir reçu une formation spéciale et d'être expérimenté en ce qui concerne les rebonds (Voir les Mesures de Sécurité), utiliser toujours une chaîne de sécurité qui réduit de manière significative les dangers de rebonds. Une chaîne de sécurité ne peut en aucune manière éliminer totalement les risques de rebonds. Une chaîne à «rebonds réduits» ou chaîne de sécurité ne doit jamais être considérée comme protection totale contre des blessures potentielles.

Une chaîne de sécurité doit toujours être utilisée en conjonction avec d'autres dispositifs de sécurité tels que l'Arceau Protecteur fournis avec la tronçonneuse.

Utiliser toujours une chaine de rechange conçue pour réduire les rebonds ou une chaine qui rébond aux normes de ANSI (L'Institut des Standards Nationaux Américains).

Une chaîne standard de tronçonneuse (c'est-à-dire une chaîne ne possédant pas de maillons de protection réduisant les rebonds) ne doit être utilisée que par des professionnels du métier.

Qu'est-ce qu'une châine «à rebonds réduits»?

Une chaîne à rebonds réduits est une chaîne dont la performance répond aux normes requises par ANSI B175.1. Ne pas utiliser d'autre chaîne de rechange à moins qu'elle ne réponde aux exigences de votre modèle en particulier.

Maintenir la chaîne de la tronçonneuse en bon état de fonctionnement et l’entretenir correctement comme indiqué dans ce manuel vous permettra de garder le système de sécurité aussi longtemps que votre outil.

Avertissement

Ne jamais enlever, modifier ou rendre inutilisable tout dispositif de sécurité fourni avec l'appareil. Arceau Protecteur et la chaîne de sécurité (rebonds réduits) de la tronconnexe sont des dispositifs de sécurité primordiaux, présents pour votre protection.

Avertissement

Porter toujours des gants de protection robustes et débrancher le cable d'alimentation pour tout entretien de la tronçonneuse.

Tension de la CHAIN:

Contrôler fréquemment la tension de la chaîne et la régler aussi souvent que nécessaire afin de garder la chaîne bien ajustée le long du guide-chaîne, mais suffisamment lâche pour pouvoir la faire avancer à la main. (Voir section 3-5, Réglage de la Tension de la Chaîne.)

RODAGE D'une nouvelle chainde tronconneuse:

Une nouvelle châine et un nouveau guide-châine dolventé réajustés après aussi peu que cinq (5) coupes. Ceci est normal en période de rodage, puis les intervalles entre les réglages commenceront à s'espacer rapidement. Par contre, après un certain temps, les parties mobiles de la châine de la tronçonneuse s'useront, résultat en ce qu'on appelle DETENTE DE CHAINE. Cela est normal. Quand il n'est plus possible d'obtenir un réglage de tension correct, un maillon devra étra enlevé pour raccourcir la châine. Pour effectuer cette réparation, voir notre Service Àpres-Vente McCulloch/agree dont le nom figure sous la rubrique «SCIE» dans les pages jaunes de votre annuaire téléphonique.

Avertissement / attention

Ne jamais enlever plus de trois maillons d'une chaîne. Cela pourrait endommager la roulette.

Reparation d'un appareil a DOUBLE isolation

Cet appareil à double isolation comprend deux systèmes d'isolation au lieu d'une prise de terre. Un appareil à double isolation n'est pourvu d'aucune possibilité de mise à terre ; il ne faut pas y ajouter cette possibilité. Il n'y a aucune pièce interne réparable. Une étiquette indiquant «DOUBLE ISOLATION» ou «ISOLATION DOUBLE» se trouve sur un appareil à double isolation. Le symbole (un carré à l'intérieur d'un carré) peut aussi se trouver sur l'appareil.

1. Placer le bouton en position d'arrêt «OFF» et débrancher le câble d'alimentation avant tout entretien, nettoyage ou réparation.
2. Garder le secteur d'arrivée d'air propre et les fentes d'air de refroidissement exempts de tout débris afin de ne pas surchauffer le moteur.
3. Nettoyer à l'aide d'une éponge humide et de savon doux. Ne pas asperger d'eau ou tremper dans tout autre liquide.
4. Contrôler la tension de la chaîne avant chaque utilisation et fréquemment pendant la coupe. Affûter si nécessaire.
5. Nettoyer le guide-chaine et la barre du guide-chaine pour assurer une libre coulée d'huile.
6. Tourner le guide-châine après chaque usage pour une usure uniforme.
7. Le moteur n'a pas besoin d'être lubrifié. Il est équipé de palliers lubrifiés de manière permanente.
8. Si la tronçonneuse ne fonctionne pas, mettre le bouton en position d'arrêt «OFF» et débrancher le prolongateur de la prise d'alimentation en premier, puis de la tronçonneuse. Vérifier votre source d'alimentation ; un fusible peut avoir sauté ou un disjoncteur peut avoir été déclenché. Si la tronçonneuse ne fonctionne toujours pas, contacter le Service Après-Vente McCulloch dont le numéro d'appel gratuite se trouve au dos de ce manuel. Ne pas essayer de faire la réparation soi-même. Aucune pièce interne n'est réparable par l'opérateur.

1. Durée

La durée de la garantie des produits McCulloch s'établit comme suit: un (1) ANNÉE à compter de la date initiale de l'achat à condition que l'appareil soit utilisé à des fins personnelles, domestiques, pour des travaux de ferme ou de ranch, et qu'il ne soit pas utilisé à des fins de location; QUATRE-VINGT-DIX (90) JOURS à compter de la date d'achat initial lorsque les produits sont utilisés à des fins commerciales, professionnelles, institutionnelles ou de location. Cette garantie vous donne des droits légaux spécifique. Vous pouvez également bénéficier d'autres droits qui varient selon les états ou provinces. PAR LA PRESENTE, MCCulloch DÉCLINE TOUTE RESPONSABILITÉ EN CE QUI CONCERNE TOUTE GARANTIE IMPLICITE APRES LES DATES D'EXPIRATION APPLICABLES DE CETTE GARANTIE LIMITÉE EXPRESSE. (Certains états ou certaines provinces ne permettant pas de limitation de la durée des garanties implicites. Les limitations ci-dessus peuvent donc ne pas s'appliquer à votre cas.)

2. Par qui la garantie est-elle offerte

McCulloch U.S.A 1-800-521-8559

A. L'acheteur d'un produit McCulloch (à condition que le produit ne soit pas destiné à la revente). B. Toute personne à qui le produit est légalement cédé pour la durée de la garantie implicite ou écrite applicable au produit. C. Toute autre personne autorisée, aux termes de la garantie ou des lois applicables, à demander au Garant de respecter ses obligations. (Les parties sus-mentionnées sont ci-après désignées sous le nom de «Utilisateur.»)

4. Ce qui est couvert par CETTE garantie

Toute défaillance survenant pendant la période de garantie applicable et qui découle de défauts de matériaux ou de fabrication.

5. Ce qui n'est PAS couvert par CETTE garantie

A. Tout dommage indirect ou consécutif découlant possiblement de la défaillance ou du mauvais fonctionnement d'un produit McCulloch. (Comme certains états ou certaines provinces n'autorisent pas l'exclusion ou la limitation des dommages indirects ou consécutifs. Ces limitations peuvent ne pas s'appliquer à votre cas.) B. Toute défaillance découlant d'un accident, d'un usage abusif, d'une négligence ou du défaut d'utiliser le produit conformément aux directives fournies dans la ou les Notices d'utilisation qui accompagnent le produit, ou découlant d'une réparation inadéquate par un Centre de réparation non agréé. C. Les réglages normaux décrits dans la ou les Notices d'utilisation fournies avec le produit. D. Tout composant ou accessoire qui n'est pas vendu ou fabriqué par le Garant. E. Les préparations ou assemblages préalables à la livraison. F. Cette garantie ne s'applique pas aux accessoires ni à l'entretien ou aux réglages normaux du produit décrits dans la ou les Notices d'utilisation.

6. Responsabilités du GARANT aux TERMES de CETTE garantie

A. Réparer ou remplacer gratuitement pour l'utilisateur les composants qui s'avèrent défectueux pendant la période de garantie applicable. B. S'assurer que le Centre de réparation agréé est remboursé pour les frais de matériel et de main-d'œuvre engagés pour effectuer les réparations au titre de la garantie conformément aux politiques et procédures de garantie établies.

7. Responsabilities de l'utilisateur aux TERMES de CETTE garantie

A. L'utilisateur doit livrer ou expédier le produit McCulloch couvert par la garantie au concessionnaire chez qui le produit a été acheté ou au Centre de réparation agréé le plus proche. Une preuve d'achat est requise. B. Les frais d'expédition, le cas échéant, sont à la charge de l'utilisateur. C. Veiller à l'entretien, à l'utilisation et au rangement du produit avec une diligence raisonnable, tel qu'il est expliqué dans la ou les Notices d'utilisation.

8. MOMENT pour le GARANT de s'acquitter de ses obligations aux TERMES de CETTE garantie

A. Les dates de réparation des produits sous garantie seront fixées pour le Centre de réparation en fonction de la charge normale de travail et suivant la disponibilité des pièces. B. Si le délai pour la réparation excède dix (10) jours à compter de la date de livraison au réparateur agréé, la garantie sera prolongée du nombre de jours supplémentaires pendant lesquels le produit est inutilisable. C. Si l'utilisateur n'obtient pas entière satisfaction auprès de son Centre de réparation local, il doit se mettre en rapport avec McCulloch, ou composer le numéro sans frais.

Modèle : MCC1514

SEGORIDAD

OPERACION

MANTENIMIENTO

14" McCULLLOCH

AISLAMENTO DOBLE

A = Trajectoire des rebonds B = Zone de réaction des rebonds

2-2A

A = Propulsion vers l'avant

B = Objets solides

C = Pousse vers l'utilisateur

2-2B

Il y a des risques de REBONDS si la POINTE o TETE du guide-chaine entre en contact avec un objet, ou si le bois se resserre et coince la chaine de la tronconenneuse dans l'entaille.

Un contact avec le tête du guide-chaine peut parfois causer une réaction inverse instantanée, causant un soubresaut du guide-chaine, le poussant vers le haut et l'arrière (mouvement en arc), c'est-à-dire vers l'utilisateur.

COINCER la chaîne de la tronçonneuse le long du bas du guide-chaine risque de TIRER la tronçonneuse vers l'avant, en direction opposée de l'utilisateur.

Chacune de ces réactions risque de faire perdre le contrôle de la tronçonneuse, ce qui peut entraîner des sérieses blessures.
