Type de produit	Interrupteur électrique va-et-vient radio Céliane™
Marque	LEGRAND
Modèle	672 99
Catégorie	Interrupteur électrique
Composants	Émetteur sans fil (pile) et récepteur secteur
Alimentation émetteur	Pile (type CR2032, 3 V)
Alimentation récepteur	230 V AC, 50 Hz
Dimensions (émetteur)	80 x 80 x 40 mm
Dimensions (récepteur)	45 x 45 x 22 mm
Poids (ensemble)	120 g
Indicateur lumineux	Voyant LEARN (LED) sur émetteur et récepteur

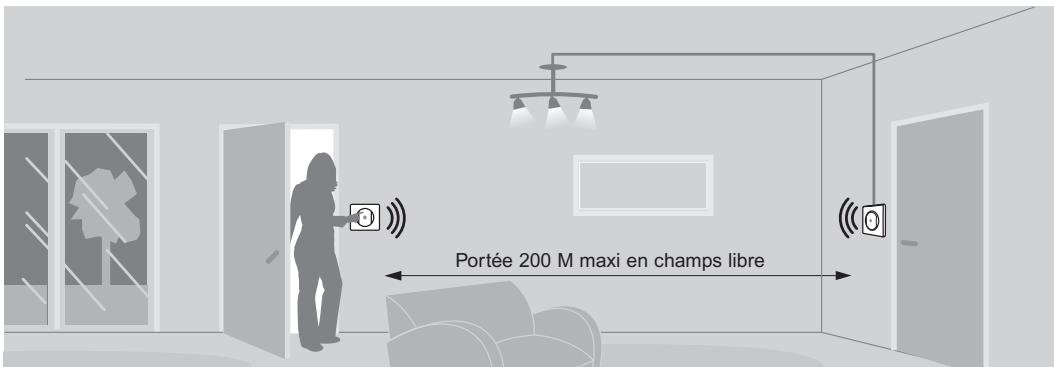

Portée radio	Jusqu'à 30 m en intérieur
Fonctions	Commande va-et-vient, programmation par apprentissage
Matériau	Plastique ABS
Couleur	Blanc
Température d'utilisation	-10 °C à +40 °C
Indice de protection	IP20 (usage intérieur)
Nettoyage	Chiffon doux et sec
Installation	Par un électricien qualifié, respect des normes
Réparabilité	Pile remplaçable, autres pièces non détachables

FOIRE AUX QUESTIONS - 672 99 LEGRAND

Comment programmer l'interrupteur LEGRAND 672 99 ?

La programmation se fait via les touches Learn sur l'émetteur et le récepteur. Suivez les étapes : appuyez sur Learn de l'émetteur, puis sur la touche de commande souhaitée, ensuite sur Learn du récepteur, et enfin sur la touche de commande correspondante. Terminez par un appui sur Learn de l'émetteur.

Que faire si le voyant Learn ne s'allume pas pendant l'apprentissage ?

Vérifiez la pile de l'émetteur et la distance entre l'émetteur et le récepteur. Si le voyant ne clignote pas, le mode apprentissage s'est peut-être fermé après 10 minutes. Recommencez la procédure.

Comment réinitialiser l'interrupteur 672 99 ?

Effectuez un reset en appuyant longuement sur la touche Learn de l'émetteur et du récepteur jusqu'à ce que le voyant s'éteigne. Cela efface toute programmation.

Quelle pile utiliser pour l'émetteur ?

L'émetteur fonctionne avec une pile au lithium CR2032 de 3 V. Remplacez-la en cas de portée réduite ou de voyant faible.

La portée radio est insuffisante, que faire ?

Diminuez la distance entre l'émetteur et le récepteur. Évitez les obstacles métalliques ou les murs épais. La portée typique est de 30 m en intérieur.

Puis-je associer plusieurs émetteurs à un récepteur ?

Oui, le récepteur peut mémoriser plusieurs émetteurs. Répétez la procédure d'apprentissage pour chaque émetteur.

Que signifie un voyant qui clignote rapidement ?

Un clignotement rapide indique généralement une erreur ou une fin de temps d'apprentissage. Relancez la programmation en respectant les étapes.

Peut-on commander un éclairage depuis deux endroits (va-et-vient) ?

Oui, cet interrupteur est conçu pour le va-et-vient radio. Vous pouvez programmer un émetteur pour allumer/éteindre depuis deux points différents.

Comment remplacer la pile de l'émetteur ?

Démontez l'émetteur en soulevant le capot. Retirez la pile usagée et insérez une nouvelle pile CR2032 en respectant la polarité. Refermez le capot.

Où installer le récepteur ?

Le récepteur se branche sur le secteur 230 V au niveau du point lumineux. Il doit être installé par un professionnel dans un boîtier d'encastrement, à l'abri de l'humidité.

MODE D'EMPLOI 672 99 LEGRAND

Manuel d'utilisation

Emetteur

Touches de commande Voyant LEARN Touches de commande LEARN (Touche d'apprentissage ou de programmation)

Récepteur

Touches de commande

Voyant LEARN (Touche d'apprentissage ou de programmation)

Touche LEARN

Utilisation

L'intervention de l'utilisateur sur le va-et-vient radio Céliane™ peut être nécessaire :

• À la fin de vie de la pile se trouvant sur l'émetteur sans fil radio.
• En cas de dysfonctionnement de l'appareil.

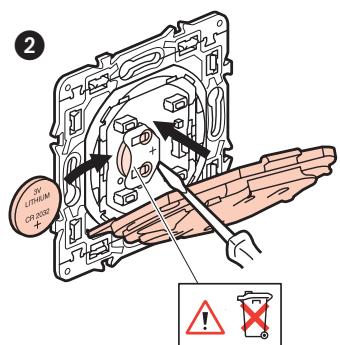

Démontage

Emetteur

Récepteur

Legendre

L'évoyant s'éteint

Le voyant clignote lentement

Le voyant clignote rapidement

Le voyant flashe

Reset

Mise à zéro sur l'émetteur et le récepteur pour effacement de la programmation.

Programmation

Emetteur

Programmer le côté gauche et ensuite le côté droit à l'identique sur l'émetteur et le récepteur.

Récepteur

Programmation côté gauche

Action		Etat voyant	branchée sur le Va-et-vient
Étape 1 sur l'émetteur. Débuter l'apprentissageAppui sur la touche Learn
Appui sur la touche de commande qui doit actionner l'allumage

Étape 2 : sur le récepteur, associer l'émetteur.

Appuyez sur la touche Learn.

Appui sur la touche de commande d'allumage qui doit être associée à l'émetteur.

Étape 3 : sur l'émetteur, enregistrer l'apprentissage.

Appuyez sur la touche Learn.

Programmation côté droit

Action		Etat voyant	branchée sur le Va-et-vient
Étape 1 sur l'émetteur. Débuter l'apprentissage
Appui sur la touche Learn
Appui sur la touche de commande qui doit actionner l'allumage
Étape 2 sur le récepteur. Associer l'émetteur
Appui sur la touche Learn
Appui sur la touche de commande allumage qui doit être associée à l'émetteur.
Étape 3 sur l'émetteur. Enregistrer l'apprentissage
Appui sur la touche Learn

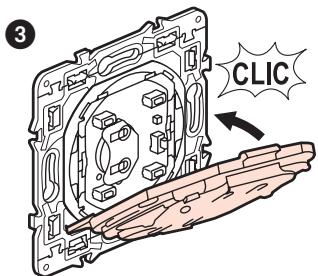

Remontage

Emetteur

Récepteur

Problème	Cause	Solution
Le voyant Learn ne s'était pas en fin d'apprentissage sur le récepteur	Portée trop importante	Diminuer la distance entre l'émetteur et le récepteur
Pendant l'apprentissage le voyage Léarn ne clignote plus	Le mode apprenticese ferme au bout de 10 minutes	Recommencer l'apprentissage
La touche fonction programmée ne fonctionne pas	Après un appui sur le bouton Learn l'apprentissage de la touche fonction se fait dans la minute qui suit	Recommencer l'apprentissage
