| Type de produit | Taille-haie sans fil |
| Marque | MAKITA |
| Modèle | GS121 |
| Alimentation | Batterie lithium-ion 12 V (modèle AP-122) |
| Chargeur | LG-122 |
| Moteur | Moteur à courant continu 12 V |
| Type de lame | Lame de cisaille acier |
| Protège-lame | Oui, amovible |
| Système de sécurité | Verrouillage de l’interrupteur |
| Poignée | Ergonomique avec protection main |
| Entretien | Nettoyer après usage, lubrifier les lames, affûtage périodique |
| Pièces détachées | Liste complète disponible dans la notice (réf. 660 000 001 à 660 857 980) |
| Batterie incluse | Oui (AP-122) |
| Chargeur inclus | Oui (LG-122) |
| Accessoires fournis | Adaptateur secteur (réf. 660 000 006) |
| Réparabilité | Pièces détachées disponibles auprès du fabricant |
| Poids (estimation) | Environ 2,5 kg |
| Dimensions (estimation) | Longueur ~ 600 mm |
FOIRE AUX QUESTIONS - GS121 MAKITA
Comment recharger la batterie du MAKITA GS121 ?
Utilisez le chargeur LG-122 fourni. Branchez le chargeur sur une prise secteur, insérez la batterie AP-122 et attendez le voyant vert. Ne rechargez pas plus de 24 heures.
Quelle batterie est compatible avec le GS121 ?
Le GS121 utilise exclusivement la batterie lithium-ion AP-122 (12 V). N’utilisez pas d’autres modèles.
Comment remplacer la lame du taille-haie ?
Débranchez la batterie. Retirez les vis (M4x16) du protège-lame, puis les vis de la lame. Remplacez par une lame neuve (réf. 660 000 001) et resserrez les vis au couple prescrit.
Que faire si l’appareil ne démarre pas ?
Vérifiez d’abord que la batterie est chargée et correctement insérée. Contrôlez l’interrupteur et le verrouillage. Si le moteur reste silencieux, consultez la notice ou contactez le SAV.
Comment nettoyer le taille-haie après utilisation ?
Retirez la batterie. Nettoyez les lames avec une brosse douce et un chiffon humide. Ne plongez jamais l’appareil dans l’eau. Séchez soigneusement avant de ranger.
Faut-il affûter la lame ?
Oui, pour une coupe nette, affûtez la lame avec une pierre à aiguiser fine. Suivez l’angle d’origine. Si la lame est endommagée, remplacez-la.
Où trouver les pièces détachées ?
Les pièces sont disponibles chez les revendeurs agréés MAKITA. Référez-vous à la liste dans la notice (ex : lame 660 000 001, batterie 701 122 000).
L’appareil est-il étanche ?
Non, le GS121 n’est pas étanche. Évitez toute exposition à la pluie ou à l’humidité. Rangez-le dans un endroit sec.
Comment stocker le taille-haie en hiver ?
Retirez la batterie et rangez-la à température ambiante. Nettoyez l’appareil, remettez le protège-lame et stockez-le dans un endroit sec, à l’abri du gel.
Le chargeur LG-122 peut-il charger d’autres batteries ?
Le chargeur LG-122 est conçu uniquement pour la batterie AP-122. Ne l’utilisez pas pour d’autres types de batteries.
Questions des utilisateurs sur GS121 MAKITA
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Outils électriques au format PDF gratuitement ! Retrouvez votre notice GS121 - MAKITA et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil GS121 de la marque MAKITA.
MODE D'EMPLOI GS121 MAKITA

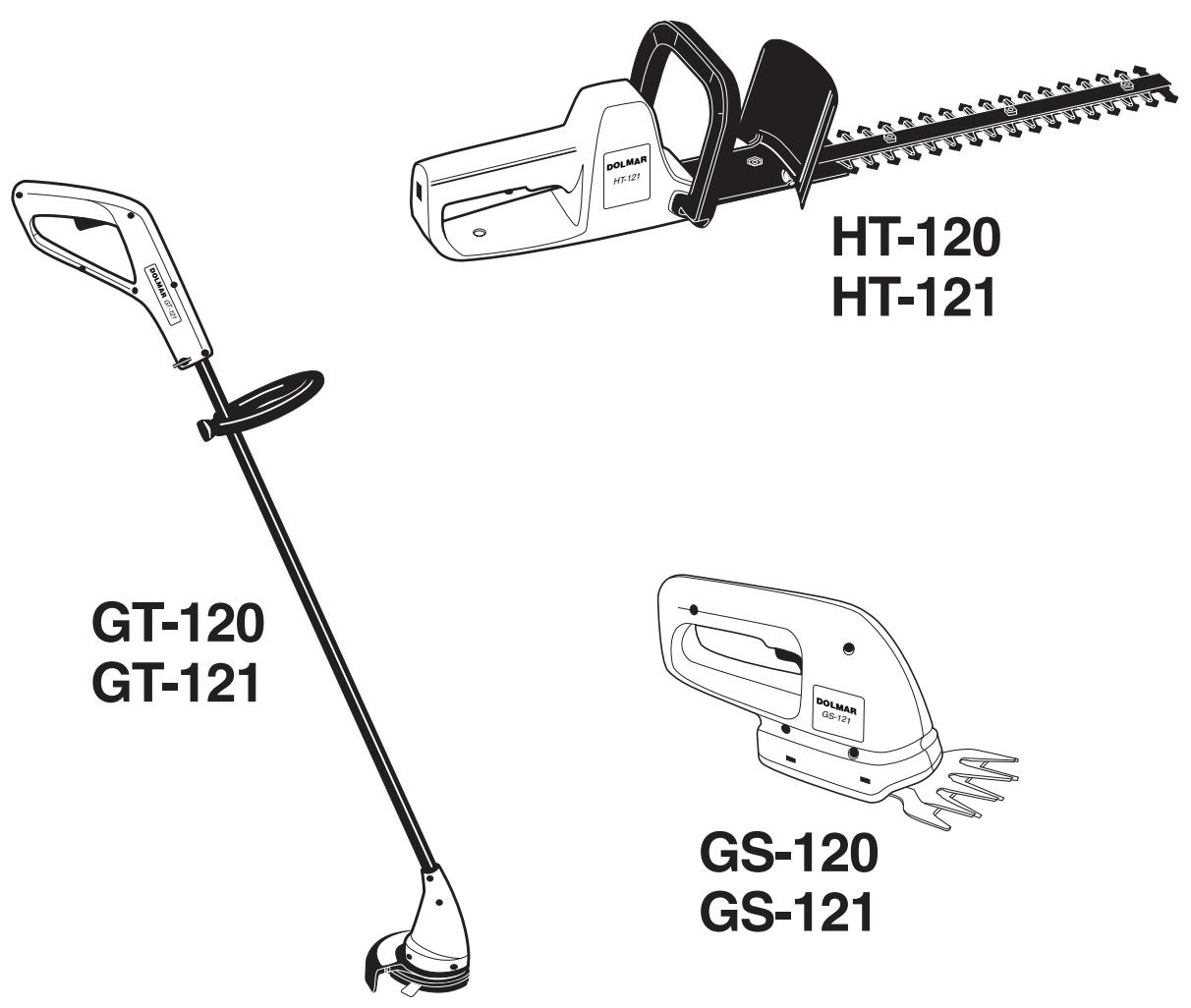

Ersatzteilliste Spare Parts List
6/98
DOLMAR
995 700 101 (D, GB)
| HT-120/121 GT-120/121 GS-120/121 | 2 | HT-120/121 | DOLMAR |
| HT-120/121GT-120/121GS-120/121 | 2 | HT-120/121 | DOLMAR | ||||||
| Pos. | Anz.Qty. | Teil-Nr.Part No. | Hinweise Notes | Benennung | Description | ||||
| 1 | 1 | 660 857 979 | Schild HT-120 | Name plate | |||||
| 2 | 1 | 660 182 760 | Gehäuse-Set {20} | Housing set | |||||
| 3 | 1 | 660 423 134 | Schaumgummi | Sponge seal | |||||
| 4 | 1 | 660 321 902 | Welle | Shaft | |||||
| 5 | 1 | 660 226 436 | Stimrad 52 | Helical gear | |||||
| 6 | 1 | 660 342 819 | Scheibe | Plate | |||||
| 7 | 1 | 660 164 916 | Excenter | Crank | |||||
| 8 | 1 | 660 262 531 | Gummühülse 4 | Urethan sleeve | |||||
| 9 | 1 | 660 414 520 | Handschutz | Guard | |||||
| 10 | 1 | 660 252 110 | 6kt-Mutter M4-10 | Hexagonal nut | |||||
| 11 | 1 | 660 226 807 | Stufenstirrad 14-34 | Gear | |||||
| 12 | 1 | 660 253 077 | Scheibe 6 | Flat washer | |||||
| 13 | 1 | 660 321 902 | Welle | Shaft | |||||
| 14 | 1 | 660 629 669 | Gleichstrommotor 12V | DC Motor | |||||
| 15 | 1 | 660 651 852 | Schalter V-15-1A5 | Switch | |||||
| 16 | 1 | 660 410 817 | Schalthebel | Switch lever | |||||
| 17 | 1 | 660 414 169 | Einschaltspierre | Lock-off lever | |||||
| 18 | 1 | 660 231 390 | Druckfeder 3 | Pressure spring | |||||
| 19 | 1 | 660 655 409 | Anschlußbuchse | Inlet | |||||
| 20 | 1 | 660 182 760 | Gehäuse-Set {2} | Housing set | |||||
| 21 | 4 | 660 265 874 | Schaube 4x20 | Tapping screw | |||||
| 22 | 1 | 660 819 087 | Schild DOLMAR | Label | |||||
| 23 | 1 | 660 192 450 | Bügelgriff-Set {24} | Grip set | |||||
| 24 | 2 | 660 911 258 | Schaube M5x35 | Pan head screw | |||||
| 25 | 1 | 660 344 146 | Platte | Spacer | |||||
| 26 | 1 | 660 000 003 | Messer kpi. | Shear blade assy. | |||||
| 27 | 4 | 660 251 307 | Schaube M4x15 | Pan head screw | |||||
| 28 | 1 | 660 251 329 | Schaube M4x10 | Pan head screw | |||||
| A01 | 1 | 660 000 004 | Messerschutz | Blade cover | |||||
| A02 | 1 | 660 000 006 | Adapter-Anschlußleitung | Adapter cord set | |||||
| B01 | 1 | 701 122 000 | AKKU AP-122 | Battery | |||||
| B02 | 1 | 701 122 001 | Ladegerät LG-122 | Charger | |||||
| HT-120/121 GT-120/121 GS-120/121 | 3 | GT-120/121 | DOLMAR |
| 3 | GT-120/121 | |||||
| Pos. | Anz.Qty. | Teil-Nr.Part No. | Hinweise Notes | Benennung | Description | |
| 1 | 1 | 660 857 981 | Schild GT-120 | Name plate | ||
| 2 | 1 | 660 251 880 | Flügelschraube M5x33 | Screw | ||
| 3 | 3 | 660 265 871 | Bleischschraube BT M4x16 | Tapping screw | ||
| 4 | 1 | 660 182 757 | Griff-Set {8} | Handle set | ||
| 5 | 1 | 660 655 409 | Anschlußbuchse | Inlet | ||
| 6 | 1 | 660 231 457 | Druckfeder 3 | Pressure spring | ||
| 7 | 1 | 660 415 674 | Schalterentriegelung | Lock-off button | ||
| 8 | 1 | 660 182 757 | Griff-Set {4} | Handle set | ||
| 9 | 1 | 660 819 087 | Schild DOLMAR | Label | ||
| 10 | 1 | 660 252 042 | 4kt-Mutter M5 | Square nut | ||
| 11 | 1 | 660 000 007 | Bügelgriff | Side handle | ||
| 12 | 1 | 660 415 580 | Schalthebel | Switch lever | ||
| 13 | 1 | 660 651 866 | Schalter V-5130E-092 | Switch | ||
| 14 | 1 | 660 262 058 | Ring 17 | Ring | ||
| 15 | 1 | 660 667 972 | Anschlußleitung | Power supply cord | ||
| 16 | 1 | 660 154 414 | Rohr kpl. | Pipe cpl. | ||
| 17 | 1 | 660 911 243 | Schraube M5x25 | Pan head screw | ||
| 18 | 1 | 660 931 202 | 6kt-Mutter M5 | Hexagonal nut | ||
| 19 | 1 | 660 251 878 | Flügelschraube M5x20 | Screw | ||
| 20 | 1 | 660 182 756 | Motorgehäuse-Set {23} | Motor housing set | ||
| 21 | 1 | 660 629 673 | Gleichstrommotor 12V | DC Motor | ||
| 22 | 1 | 660 213 556 | O-Ring 42 | O-ring | ||
| 23 | 1 | 660 182 756 | Motorgehäuse-Set {20} | Motor housing set | ||
| 24 | 3 | 660 265 871 | Bleischschraube BT M4x16 | Tapping screw | ||
| 25 | 1 | 660 911 124 | Schraube M4x14 | Pan head screw | ||
| 26 | 1 | 660 000 008 | Schutzhaube | Safety cover | ||
| 27 | 1 | 660 931 102 | 6kt-Mutter M4 | Hexagonal nut | ||
| 28 | 1 | 660 154 415 | Messerhalter kpl. | Blade holder cpl. | ||
| 29 | 1 | 660 415 542 | Messerarretierung | Retainer | ||
| 30 | 1 | 660 415 545 | Lagerschild | Bearing box | ||
| 31 | 1 | 660 253 865 | Scheibe 8 | Flat washer | ||
| 32 | 1 | 660 210 005 | Rillenkugellager 608DDW | Ball bearing | ||
| 33 | 1 | 660 251 459 | Schraube M5x10 | Flat head screw | ||
| 34 | 1 | 660 415 544 | Deckel | Cap | ||
| 35 | 2 | 660 265 966 | Bleischschraube BT 3x10 | Tapping screw | ||
| 36 | 1 | 660 253 948 | Druckscheibe 8 | Wave washer | ||
| 37 | 1 | 660 267 135 | Unterlegscheibe 8 | Flat washer | ||
| A01 | 1 | 660 000 005 | Kunststoffmessner-Set | Blade set | ||
| A02 | 1 | 660 000 006 | Adapter-Anschlußleitung | Adapter cord set | ||
| B01 | 1 | 701 122 000 | AKKU AP-122 | Battery | ||
| B02 | 1 | 701 122 001 | Ladegerät LG-122 | Charger | ||
| HT-120/121 GT-120/121 GS-120/121 | 4 | GS-120/121 | DOLMAR |
| 4 | GS-120/121 | ||||||
| Pos. | Anz.Qty. | Teil-Nr.Part No. | Hinweise Notes | Benennung | Description | ||
| 1 | 4 | 660 265 874 | Schraube 4x20 | Tapping screw | |||
| 2 | 1 | 660 182 759 | Gehäuse-Set {5} | Housing set | |||
| 3 | 1 | 660 651 276 | Schalter SGES120C | Switch | |||
| 4 | 1 | 660 655 409 | Anschlußbuchse | Inlet | |||
| 5 | 1 | 660 182 759 | Gehäuse-Set {2} | Housing set | |||
| 6 | 1 | 660 629 679 | Gleichstrommator 12V | DC Motor | |||
| 7 | 1 | 660 819 087 | Schild DOLMAR | Label | |||
| 8 | 1 | 660 321 835 | Welle | Shaft | |||
| 9 | 1 | 660 226 804 | Stufenstimrad 14-34 | Gear | |||
| 10 | 1 | 660 321 835 | Welle | Shaft | |||
| 11 | 1 | 660 423 121 | Schaumgummi | Sponge seal | |||
| 12 | 1 | 660 221 742 | Stimrad 52 | Helical gear | |||
| 13 | 1 | 660 257 116 | Ring 21 | Ring | |||
| 14 | 1 | 660 000 001 | Messer | Shear blade assay. | |||
| 15 | 4 | 660 911 128 | Schraube M4x16 | Pan head screw | |||
| 16 | 1 | 660 857 980 | Schild GS-120 | Name plate | |||
| A01 | 1 | 660 000 002 | Messerschutz | Blade cover | |||
| A02 | 1 | 660 000 006 | Adapter-Anschlußleitung | Adapter cord set | |||
| B01 | 1 | 701 122 000 | AKKU AP-122 | Battery | |||
| B02 | 1 | 701 122 001 | Ladegerät LG-122 | Charger | |||
| HT-120/121 GT-120/121 GS-120/121 | 1 | Inhaltsverzeichnis Index | DOLMAR |
| 2 HT-120/121 | |||
| 3 GT-120/121 | |||
| 4 GS-120/121 | |||
| Zeichenerkläufigung | Key to symbols | Légende | |
| → 199999 2000000 → 4/95 → SI 5/95 => xxx = { m* Corr. | Produktion bis Serien-Nr. Neues Teil ab Serien-Nr. Neues Teil ab Monat / Jahr Siehe Service-Information Monat / Jahr Teil gleichwertig ersetzt Nicht mehr lieferbar Keine Serienausführung, jedoch verwendbar Beinhaltet Positions-Nr. Materware Innensternschraube Druckfehlberichtigung | Production to serial number New part from serial number New part from Month / Year See Service-Information Month / Year Modified part No more available No standard execution, may be used Contains item no. Sold by the meter Star socket screw Error correction | Production jusqu'à n° de série Nouveau piece à partir du n° de série Nouveau piece à partir de Mois / Année Voir Service-Information Mois / Année Piece modifiée Plus livrable Aucune exécut. en série, cependant utilisable contient n° de numéro Au mètre Vis à étoile interieure Rectification d'errors |
| Explication de-symbolos | Verklarung der tekens | Chiariificazione dei symboli | |
| → 199999 2000000 → 4/95 → SI 5/95 => xxx = { m* Corr. | Produzione hasta N° de série Pieza nuova partir de N° de série Pieza nuova a partir de mes / ano Véase inform. servizio mes / a/o Pieza modificada Agotado No es de série, pero sirve Contiene pos N° Por metro Tornillo estrella interior Fe de erratas | In production tot série-Nr. Nieuw onderdeel vanaf série-Nr. Nieuw onderdeel vanaf maand / Jaar Zie service-informatie maand / Jaar Vervangen door gelijkaardig onderdeel Nietmeer leverbaar Geen sérieuitvoering, maar wel bruikbaar Omvat Positie-Nr. Metergoed Binnen-ster schroef Drukfoutcorrectie | Produzione fin al n. di série Nuovo pezzo a partire dal n. di série Nuovo pezzo a partire dal mese / anno Vedere il servizio inform. del mese / anno Pezzo sostituito con un pezzo equivalente Non più disponible Non è un modello di série, ma ugualm. utilità. ComPREnde la posizione n. Articoli a metraggio Vite con intaglio a stella Rettificà di erre di stampa |
| Tegnorklaring | Teckenförlarking | Merkklen selvitsy | |
| → 199999 2000000 → 4/95 → SI 5/95 => xxx = { m* Corr. | Produktion indtil l瘢enr. Ny del fra og med l瘢enr. Ny del fra og med maned / År Se Service-Information maned / År Aflost med tilsvarende del Kan seksle leveres mere Ikke standardudgave, men kan anvendes Inkluderer position nr. Metervare Skrue med indv. stjørne Rettelse af trykfejl | Produktion t o mSERIER Ny detailj fr o m serienr Ny detailj fr o m manad / År Se serviceinformation manad / År Ersatt med motvarsvarande detalj Kan ej mera levereras Ej seriesutforande, men användbar Innehäller positiorsnr Metervare Skruv med stjärnspár Korrigering av tryckfel | Tuotanto sarjanumeroon ... asti Uusi osa alkaen sarjanumerosta Uusi osa alkaen kuukausi / vuosi Katso huelto-ohje kuukausi / vuosi Osa vahidettu vastaavaan Ei enàa toimitettavissa El sarjavalmistusta, voidaan kutenkin käytää Positionnummer sisälty Metritavara Tätthikoloruvi Painovirheen oikaisu |
