Type de produit	Scie à chaîne thermique
Marque	MAKITA
Modèle	CCSUPER117
Source d'alimentation	Essence (moteur 2 temps)
Longueur du guide-chaîne	16 à 20 pouces (estimé)
Pas de chaîne	3/8" ou 0.325" (selon configuration)
Cylindrée du moteur	Environ 45-55 cm³ (estimé)
Poids	Environ 5 à 6 kg (estimé)
Capacité du réservoir de carburant	Environ 0,5 L (estimé)
Capacité du réservoir d'huile de chaîne	Environ 0,3 L (estimé)
Fonctions principales	Coupe de bois, élagage, abattage
Entretien et nettoyage	Nettoyer le filtre à air, affûter la chaîne, vidanger les réservoirs, nettoyer le guide
Sécurité	Frein de chaîne, bloqueur d'accélérateur, antivibrations, protège-main
Pièces détachées et réparabilité	Carburateur, guide, chaîne, filtre à air, bougie, amortisseurs
Type de démarrage	Lanceur manuel à câble
Dimensions (L x l x h)	Environ 450 x 250 x 300 mm (estimé)

FOIRE AUX QUESTIONS - CCSUPER117 MAKITA

Quel type de carburant utiliser pour la scie CCSUPER117 ?

Utilisez un mélange d'essence sans plomb et d'huile 2 temps de qualité, dans un rapport de 50:1 (ou selon les indications de la notice). Ne jamais utiliser d'essence pure.

Comment affûter la chaîne de la scie Makita CCSUPER117 ?

Utilisez une lime ronde de diamètre adapté (souvent 4,0 mm ou 5/32"). Limez chaque dent en respectant l'angle de coupe (30° environ) et la profondeur. Affûtez toutes les dents également pour éviter les vibrations.

Comment tendre la chaîne correctement ?

Desserrez l'écrou du guide, tournez la vis de tension jusqu'à ce que la chaîne touche le guide en dessous, puis serrez l'écrou. La chaîne doit pouvoir être tirée latéralement sans jeu excessif. Vérifiez la tension régulièrement.

Que faire si le moteur ne démarre pas ?

Vérifiez la présence d'essence et d'huile, l'allumage (bougie), le filtre à air et le starter. Si la bougie est noire ou humide, nettoyez-la ou remplacez-la. Consultez la notice pour les réglages du carburateur.

Comment nettoyer le filtre à air ?

Retirez le couvercle du filtre, sortez l'élément en feutre ou en mousse. Lavez-le à l'eau tiède savonneuse, rincez et séchez à l'air. Ne pas utiliser d'essence ou de solvant agressif.

Quelle huile utiliser pour la graisse du guide et de la chaîne ?

Utilisez une huile biodégradable spéciale pour chaîne ou une huile moteur adhésive. Ne pas utiliser d'huile usagée, car elle encrasse le réservoir et réduit la lubrification.

Comment remplacer le guide ou la chaîne ?

Retirez l'écrou de fixation, enlevez le carter, déposez l'ancien guide et la chaîne. Montez le nouveau guide et la chaîne dans le bon sens, puis tendez et serrez. Vérifiez la compatibilité des références.

Que faire en cas de fuite d'huile de chaîne ?

Vérifiez le réservoir, les durites et la pompe à huile. Nettoyez les bouchons et assurez-vous qu'ils sont bien serrés. Si la fuite persiste, remplacez les joints toriques ou la pompe.

Comment utiliser le frein de chaîne ?

Le frein de chaîne s'actionne automatiquement par inertie en cas de rebond, ou manuellement en poussant le protège-main vers l'avant. Pour le déverrouiller, tirez le protège-main vers la poignée. Testez régulièrement son fonctionnement.

Où trouver les pièces détachées pour Makita CCSUPER117 ?

Consultez le catalogue de pièces dans la notice (références DOLMAR). Les pièces sont disponibles chez les revendeurs agréés Makita ou en ligne. Utilisez les numéros de pièces pour commander. Privilégiez les pièces d'origine pour la sécurité.

MODE D'EMPLOI CCSUPER117 MAKITA

Pour éviter des erreurs et retards dans l'exécution de vos commandes, veuillez s. v. p. observer les recommandations suivantes:

1. Donnez votre adresse exacte, le mode d'expédition désiré et garé ou port de destination.
2. Envoyez des commandes dactylographiées, clairement arrangées et faites la liste des pièces dans l'ordre supérieur à 1.
3. En cas de doute, spécifie bien le type et le numéro d'immatriculation.
4. Pour les pièces qui ne sont pas mentionnées dans cette liste, envoyez-nous un échantillon.

échantillon ou un croquis.

1. Les échantillons sont à envoyer franche. Munissez-les d'une étiquette portant les indications suivantes: Votre nom et adresse, le numéro d'immatriculation de machine

indications suivantes : Votre nom et adresse, le numéro d'immatriculation de machine et le rappel de la commande. (Indiquez si vous désirez le retour.)

La garantie est valable seulement en using des pièces détachées d'origine DOLMAR.

grave.

DOLMAR Ventilatorgehause mit Anwerfvorrichtung und Ölpumpe 1062 Fan housing with starting device and oil pump Carter de ventilateur avec dispositif de lancement et pompe à huile Caja del ventilador con dispositivo de arranque y

Mécanisme à bielle, cylindre, piston, pot d'échappement

embrayage et volant magnétique Mécanisme de manivelle cylindre pignes pilotejce

embrayage et volante magnétique.

Carter de vilebreguin - côté magnétó, avec pièces

Carter de vilebreguin - côté magnétó, avec pièces

Carter de ventilateur avec dispositif de lancement et pompe à huile

Carter de ventilateur avec dispositif de lancement et pompe à huile

Mécanisme à bielle, cylindre, piston, pot d'échappement, embrayage et volant magnétique

Mécanisme à bielle, cylindre, piston, pot d'échappement, embrayage et volant magnétique

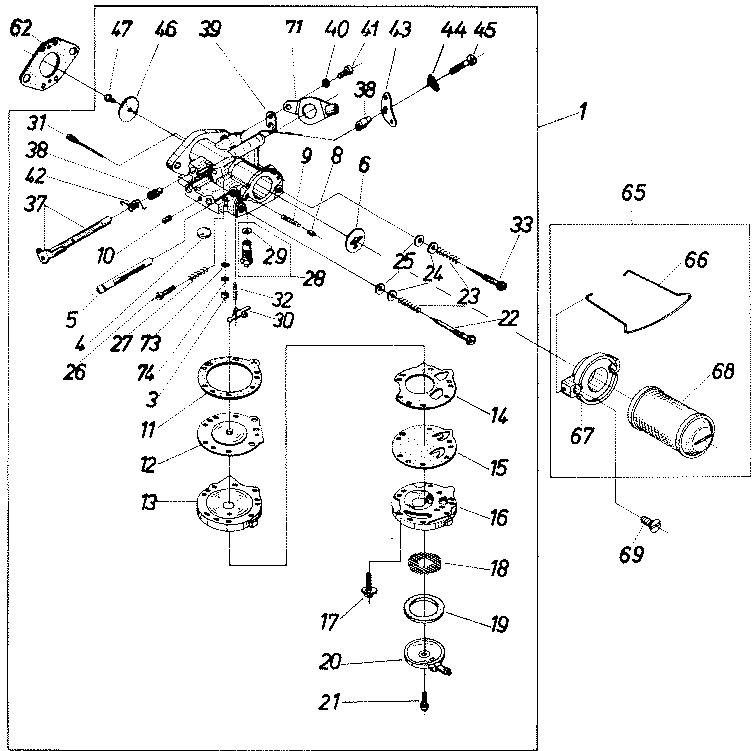

Carburateur HL 176 A

Carburateur HL 176 A

Zeichnung / Drawing

Dessin/Dibujo

DOLMAR 998-7

Bild-Nr. Figure	Teil-Nr. Part no.	Stückzahl Pieces	Teil Part	Zeichnung / Drawing
Figure	No. de piece	Quantité	Piece	Dessin / Dibujo
Figura	No. de pieza	Cantidad	Pieza	DOLMAR 998-7
1	109 150 200	1	Vergaser kpl. Carburetor cpl. Carburateur cpl. Carburador cpl.
3	107 150 220	1	Messing-Dichtungsstopfen Brass stopper Bouchon laiton Tapón de latón
4	101 150 030	1	Verschlußscheibe für Gehäuse Cover disk for housing Disque de fermeture pour carter disco de cierre para caja
5	107 150 250	1	Chokerwelle Choke shaft Axe pour clapet d'étranglement Eje para vãlvula de mariposa
6	107 150 260	1	Chokerklappe Choke shutter Clapet d'air Vãlvula de aire
8	101 150 070	1	Choker-Arretierstift Choke friction pin Goupille de blocage Clavija de retencion
9	101 150 080	1	Choker-Arretierfeder Choke friction spring Ressort de retenue Resorte de retencion
10	101 150 090	1	Schraube Screw Vis Tornillo
11	101 150 100	1	Dichtung für Steuermembrane Diaphragm gasket Joint pour membrane de commande Junta para membrana de distribución
12	101 150 110	1	Steuermembrane Control diaphragm Membrane de commande Membrana de distribución
13	101 150 120	1	Membrandeckel Diaphragm cover Couvercle de membrane Tapa de membrana
Bild-Nr. Figure Figura	Teil-Nr. Part no. No. de piece No. de pieza	Stückzahl Pieces Quantité Cantidad	Teil Part Piece Pieza	Zeichnung / Drawing Dessin / Dibujo DOLMAR 998-7
14	107 150 270	1	Pumpendichtung Fuel pump gasket Joint de pompe Empaquetadura de bomba
15	116 150 150	1	Pumpenmembrane Fuel pump diaphragm Membrane de pompe Membrana de bomba
16	101 150 160	1	Pumpendeckel Fuel pump body Couvercle de pompe Tapa de bomba
17	101 150 170	6	Schraube mit Federring Screw with lock washer Vis avec bague à ressort Tornillo con arandela elástica
18	101 150 180	1	Kraftstoffsieb Fuel strainer screen Tamis pour carburant Tamiz para combustible
19	101 150 190	1	Dichtung für Kraftstoffanschluß Fuel strainer cover gasket Joint pour raccord de carburant Junta para conexión de combustible
20	101 150 200	1	Kraftstoffanschluß Fuel supply nipple Téton alimentaire de carburant Manguito de conductor de combustible
21	101 150 210	1	Schraube für den Kraftstoffanschluß Screw for fuel strainer cover Vis pour téton de carburant Tornillo para manguito de combustible
22	101 150 470	1	Leerlauf-Stellschraube Idle adjustment screw Vis de réglage de ralenti Tornillo regulator de marcha en vacio
23	101 150 480	1	Feder für Stellschaube Spring for main adjustment screw Resort de vis de réglage Resorte para tornillo regulator
24	101 150 490	1	Scheibe für Stellschaube Disk for adjustment screw Rondelle pour vis de réglage disco para tornr regulador

Bild-Nr. Figure Figure. Figura	Teil-Nr. Part no. No. de piece No. de pieza	Stückzahl Pieces Quantité Cantidad	Teil Part Piece Pieza	Zeichnung / Drawing Dessin / Dibujo DOLMAR 998-7
40	101 150 360	1	Federring Lock washer Bague à ressort Anillo elástico
41	101 150 370	1	Schraube für Wellensicherung Screw for shaft locking Vis pour frein d'arbre Tornillo para asegurar arbol
42	107 150 310	1	Feder für Drosselklappenwelle Spring for throttle shaft Ressort pour axe de clapet Resorte para arbol de valvula
43	107 150 041	1	Hebel für Drosselklappenwelle Lever for throttle shaft Levier pour l'axe de clapet Palanca para arbol de valvula
44	101 150 400	1	Federring Lock washer Bague à ressort Anillo elástico
45	101 150 410	1	Schraube für Anschlaghebel Throttle lever clap screw Vis pour levier de butée Tornillo para palanca de tope
46	107 150 320	1	Drosselklappe Throttle shutter Clapet d'étranglement Valvula de mariposa
47	107 150 330	1	Schraube mit Federring für Drosselklappe Screw with lock washer for throttle shutter Vis avec bague à ressort pour clapet Tornillo con arandela elástica para valvula
62	965 501 100	1	Dichtung für Vergaserflansch Gasket for carburetor flange Joint pour bride de carburateur Junta para brida del carburador
65	107 173 250	1	Luftfilter mit Flansch kpl. Air filter with flange cpl. Filtre à air avec bride cpl. Filtro de aire con brida cpl.
66	107 171 110	1	Federbügel Fastening clip Arc de tension o de tension

25	101 150 500	1	Dichtungsring für Stellschraube Packing ring for idle adjustment screw Bague pour vis de réglage Arandela para tornillo regulator
26	101 150 240	1	Leerlauf-Anschlagschraube Idle speed regulating screw Vis de butée de kalenti Tornillo de tope de marcha en vacio
27	101 150 250	1	Feder für Leerlauf-Anschagschraube Spring for idle speed reg. screw Ressort pour vis de butée Resorte para tornillo de tope
28	101 150 260	1	Einlaßnadel, Nadelsitz und Dichtung Inlet-needle, seat and gasket Pointeau d'appe, siège et joint Aguja de admisión, porta-aguja y junta
29	101 150 270	1	Dichtung für Nadelsitz Inlet seat gasket Joint pour siège de pointeau Junta para porta-aguja
30	101 150 280	1	Hebel für Steuermembrane Inlet control lever Levier pour membrane de commande Palanca para membrana de distribución
31	101 150 290	1	Achse für Hebel Axle for lever Axe de levier Eje de palanca
32	107 150 290	1	Feder für Hebel Spring for lever Ressort de levier Resorte para palanca
33	101 150 510	1	Vollgas-Stellschraube Main adjustment screw Vis de réglage plein gaz Tornillo regulator de gas
37	107 150 300	1	Drosselklappenwelle mit Anschlaghebel Throttle shaft with lever Axe de clapet avec levier Eje para valvula con palanca
38	101 150 340	2	Lagerbuchse für Drosselklappenwelle Bushing for throttle shaft Douille pour arbre de clapet Caja para arbol de valvula
39	101 150 350	1	Wellensicherung Snap ring Bague de sécurité Arandela de segidad

67	107 171 091	1	Flansch für Luftfilter Flange for air filter Bride pour filtrer à air Brida para filtró de aire
68	107 173 200	1	Luftfilter Air filter Filtré à air Filtró de aire
69	902 405 122	2	Senkschraube AM 5×12 Countersunk screw AM 5×12 Vis noyée AM 5×12 Tornillo embutido AM 5×12
71	109 176 021	1	Halteblech für Bowdenzug kpl. Retaining plate for Bowden cable cpl. Tôle de retenue pour cable Bowden cpl. Chapa de retencion para cable Bowden cpl.
73	107 150 230	1	Sieb im Kraftstoffkanal Fuel channel screen Tamis pour conduite de carburant Tamiz para conducto de combustible
74	107 150 240	1	Federring für Sieb Lock washer for screen Bague pour tamis Arandela elástica para tamiz
-	101 150 520	1	Packung Ersatzdichtungen Set of spare gaskets Jeu de joints de rechange Juego de juntas de repuesto
-	107 150 210	1	Ersatzteilpackung Repair part kit Pochette de pièces de rechange Juego de piezas de repuesto

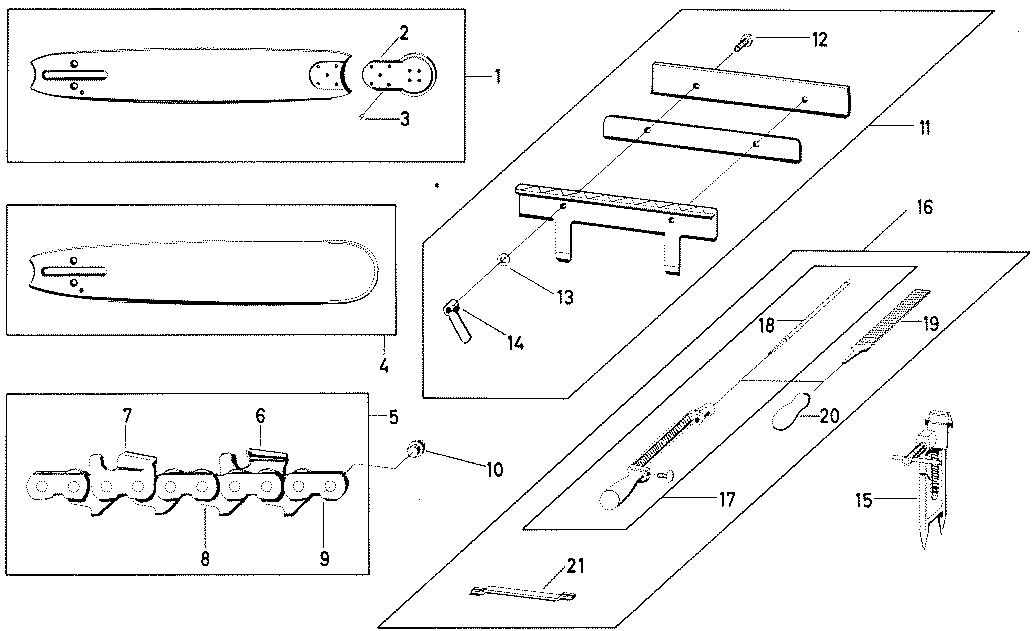

Guide-chaine, chaîne et dispositif d'affûtage

Guide, chaîne et dispositif d'affûtage

Zeichnung / Drawing

Dessin/Dibujo

DOLMAR 1051

Guide-chaine, chaîne et dispositif d'affutage
