MODE D'EMPLOI LS1013F MAKITA

Pour votre propre sécurité, priere de dire attentivement avant l'utilisation.

GARDER CES INSTRUCTIONS POUR REFERENCE ULTÉRIÉURE.

ADVERTENCIA:

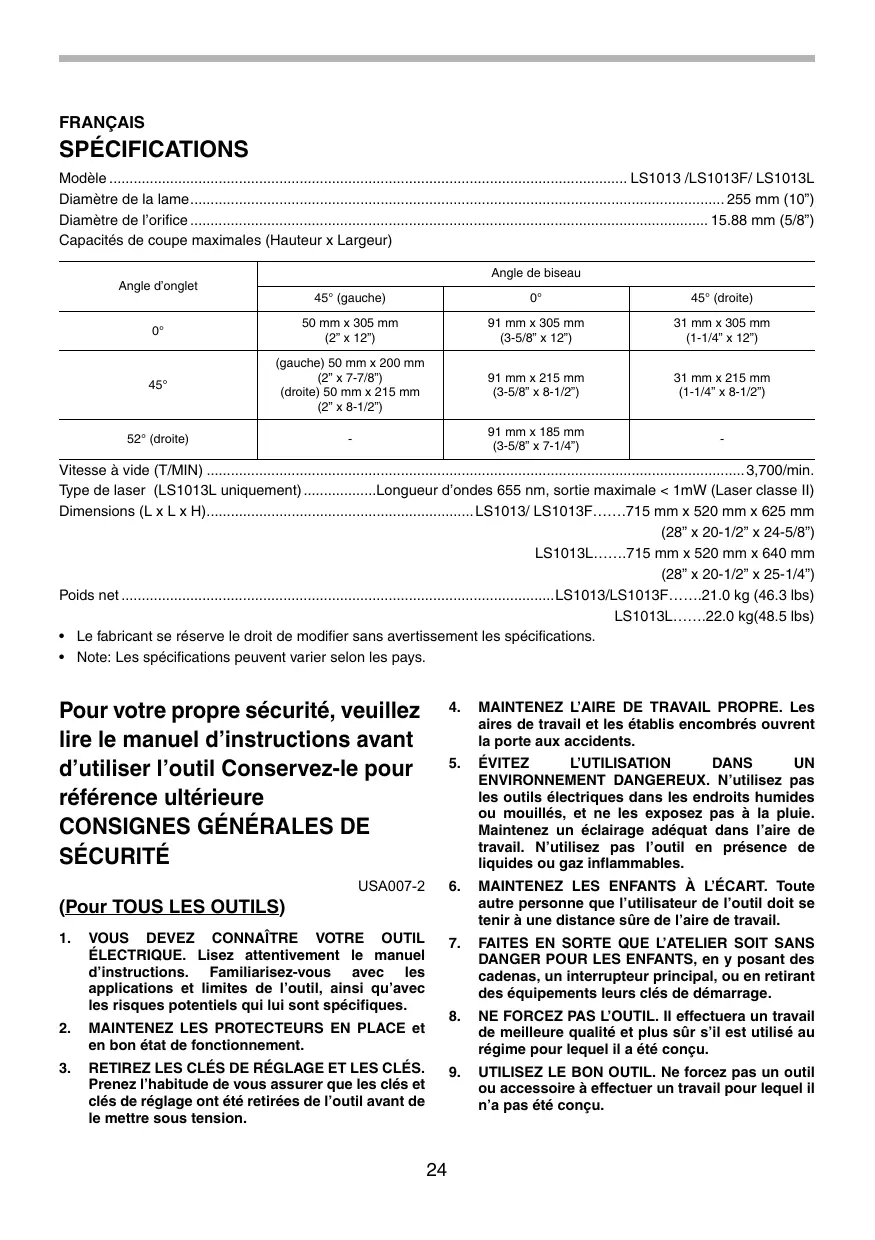

Modèle LS1013/LS1013F/LS1013L

Diametre de la lame 255 mm (10")

Diametre de l'orifice 15.88 mm (5/8")

Capacités de coupe maximes (Hauteur x Largeur)

Angle d'onglet	Angle de biseau
	45° (gauche)	0°	45° (droite)
0°	50 mm x 305 mm(2" x 12")	91 mm x 305 mm(3-5/8" x 12")	31 mm x 305 mm(1-1/4" x 12")
45°	(gauche) 50 mm x 200 mm(2" x 7-7/8") (droite) 50 mm x 215 mm(2" x 8-1/2")	91 mm x 215 mm(3-5/8" x 8-1/2")	31 mm x 215 mm(1-1/4" x 8-1/2")
52° (droite)	-	91 mm x 185 mm(3-5/8" x 7-1/4")	-

Vitesse à vide (T/MIN) 3,700/min.

Type de laser (LS1013L uniquement)............Longueur d'ondes 655 nm, sortie maximale < 1mW (Laser classe II)

Dimensions (L x L x H)LS1013/ LS1013F.715 mm x 520 mm x 625 mm

(28^ × 20 - 1 / 2^n× 24 - 5 / 8^n)

LS1013L.....715 mm x 520 mm x 640 mm

(28^ × 20 - 1 / 2^ × 25 - 1 / 4^ )

• Le fabricant se réserve le droit de modifier sans avertissement les specifications.
  Note: Les specifications peuvent varier selon les pays.

Pour votre propre sécurité, veuilles lire le manuel d'instructions avant d'utiliser l'outil Conservez-le pour réference ultérieure CONSIGNES GÉNÉRALES DE SECURITÉ

USA007-2

(Pour TOUS LES OUTILS)

1. VOUS DEVEZ CONNAITRE VOTRE OUTILÉLECTRIQUE. Lisez attentivement le manuel d'instructions. Familiarisez-vous avec les applications et limites de l'outil, ainsi qu'avoc les risques potentiels qui lui sont spécifiques.
2. MAINTENEZ LES PROTECEURS EN PLACE et en bon état de fonctionnement.

3. RETIREZ LES CLÉS DE RÉGLAGE ET LES CLÉS. Prenez l'habitude de vous assurer que les clés et clés de réglage ont été retirees de l'outil avant de lemettre sous tension.

4. MAINTENEZ L'AIRE DE TRAVAIL PROPRE. Les aires de travail et les établés encourrés ouvrent la porte aux accidents.

5. ÉVITEZ L'UTILISATION DANS UN ENVIRONNEMENT DANGEREUX. N'utilise pas les outils électriques dans les endroits humides ou mouillés, et ne les exposez pas à la pluie. Maintenez un éclairage ajustat dans l'aire de travail. N'utilise pas l'outil en présence de liquides ou gaz inflammables.
6. MAINTENEZ LES ENFANTS À L'ÉCART. Toute autre personne que l'utilisateur de l'outil doit se tenir à une distance sure de l'aire de travail.
7. FAITES EN SORTTE QUE L'ATELIER SOIT SANS DANGER POUR LES ENFANTS, en y posant des cadenas, un interrupteur principal, ou en retardant des équipements leurs clés de démarrage.
8. NE FORCEZ PAS L'OUTIL. Il effectuera un travail de meilleure qualite et plus sur s'il est utilisé au régime pour lequel il a ete concu.

9. UTILISEZ LE BON OUTIL. Ne forcez pas un outil ou accessoire à effectuer un travail pour lequel il n'a pas eté concu.

10. PORTEZ DES VÉTEMENTS ADEQUATS. Ne portez ni vêtements ni gants amples, ni cravate, anneaux,bracelets ou autres bijoux susceptibles d'être happés par les pieces mobiles de l'outil. Le port de chaussures antidérapantes est recommandé. Portez un filt de protection pour envelopper les cheveux longs.

11. PORTEZ TOUJOURS DES LUNETTES DE PROTECTION. Si le travail de coupe dégage de la poussière, portez également un écran facial ou un masque antipoussières. Les lunettes ordinaires ne sont munies que de lentilles résistances aux chocs ; elles ne constituent PAS des lunettes de protection.
12. FIXEZ BIEN LA PIECE. Lorsque cela est possible, fixez la pièce à travailler à l'aide de dispositifs de serrage ou d'un étau. Cela est plus sécurité que l'utilisation de la main et libre les deux mains pour le maniement de l'outil.
13. MAINTENEZ UNE BONNE POSITION. Assurez-vous d'une bonne prise au sol et d'une bonne position d'équilibre en tout temps.
14. PRENEZ SOIN DES OUTILS. Maintenez les outils bien aiguisés et propres pour assurer une performance sécuritaire et optime. Suivez les instructions de lubrification et de changement des accessoires.
15. DÉBRANCHÉZ LES OUTILS avant tout travail de réparation ou avant de changer les accessoires tels que lames, embouts/forets/fraises et couteaux.
16. RÉDUISEZ LES RISQUES DE MISE EN MARCHE ACCIDENTELLE. Assurez-vous que l'interrupteur est en position d'arrêt avant de brancher l'outil.
17. UTILISEZ LES ACCESSOIRES RECOMMANDÉS. Consultez le manuel de l'utilisateur pour savoir quels sont les accessoires recommandés. L'utilisation d'accessoires non ajustés peut composer un risque de blessure.
18. NE VOUS APPUYEZ JAMAIS SUR L'OUTIL. Une blessure grave peut survenir si I'ouil bascule ou si vous touchez accidentellement l'outil tranchant.

19. VÉRIFIÉZ S'IL Y A DES PIEÇES ENDOMMAGEES. Avant d'utiliser l'outil, tout protecteur ou dispositif endomgade doit être vérifié soigneusement afin de s'assurer qu'il fonctionne ajustement et peut replir la fonction pour laquelle il est conçu. Vérifiéz si les pieces mobiles sont bien alignées et bien fixées, vérifie la présence de pieces brises, vérifie que l'outil est bien monté et assurez-vous que rien ne peut entraver son bon fonctionnement. Un protecteur ou tout autre dispositif endomgade doit être ajustement réparé ou remplace.

20. SENS D'ALIMENTATION. N'alimentez la lame ou l'outil tranchant avec la pièce à travailler que dans le sens opposé à celui de la progression de la lame ou de l'outil tranchant.

21. NE LAISSEZ JAMAIS SANS SURVEILLANCE UN OUTIL EN MARCHE. COUPEZ LE CONTACT. Attende que l'outil se soit complètement arrêté avant de le quitter.
22. PIÉCES DE RECHANGE. Seules des pièces de rechange identiques doivent être utilisées lors des réparations.
23. FICHES POLARISÉES. Pour réduire les risques de chic électrique, cet apparéil est muni d'une fiche polarisée (une des broches est plus large que l'autre). Cette fiche ne peut être insérée dans une prise polarisée que dans un seul sens. Si la fiche ne s'insère pas à fond dans la prise, insérez-la en sens inverse. Si elle ne s'insère toujours pas à fond, contactez un technicien qualifié pour faire installer une prise appropriée. N'apportez aucune modification à la fiche.

MISE EN GARDE RELATIVE À LA TENSION: Avant de brancher l'outil sur une source d'alimentation (prise ou autre dispositif), assurez-vous que la tension du circuit correspond à celle qui est spécifiée sur la plaque signalétique de l'outil. L'utilisation d'une source d'alimentation dont la tension est supérieure à celle spécifiée pour l'outil peut entraîner l'utilisateur à une GRAVE BLESSURE et endommager l'outil. En cas de doute, NE BRANCHEZ PAS L'OUTIL. L'utilisation d'une source d'alimentation dont la tension est inférieure à la valeur indiquée sur la plaque signalétique endommagera le moteur.

UTILISEZ UN CORDON PROLONGATEUR ADEQUAT. Assurez-vous que le cordon prolongateur est en bon état. Lors de l'utilisation d'un cordon prolongateur, utilisez sans faute un cordon assez gros pour conduire le courant que le produit nécessite. Un cordon trop petit provoquera une baisse de tension de secteur, resultant en une perte de puissance et une surchauffe. Le Tableau 1 indique la dimension appropriée de cordon selon sa longueur et selon l'intensité nominale indiquée sur la plaque signalétique. En cas de doute sur un cordon donné, utilisez le cordon suivant (plus gros). Plus le nombre de gabarit indiqué est petit, plus le cordon est gros.

Tableau 1. Gabarit minimum du cordon

Intensité nominale		Volts	Longueur totale du cordon en pieds
		120 V	25 ft.	50 ft.	100 ft.	150 ft.
Plus de	Pas plus de	Calibre américain des fils
0	6		18	16	16	14
6	10		18	16	14	12
10	12		16	16	14	12
12	16		14	12	Non recommendé

RÉGLES DE SECURITÉ SUPPLEMENTAIRES

USB036-2

NE vous laissez PAS tromper (au fil d'une utilisation repétée) par un sentiment d'aisance et de familiarité avec le produit, en négligeant le respect rigoureux des consignes de sécurité qui accompagnant la scie à chariot mixte. L'utilisation non sécuritaire ou incorrecte de cet outil compte un risque de blessure grave.

1. Portez des lunettes de protection.
2. Maintenez les mains hors de la ligne de coupe de la lame. Evitez tout contact avec la lame lorsqu'elle continue de tourner après la mise hors tension de l'outil. Elle peut alors quand même causeer de graves blessures.
3. N'utilisez jamais la scie lorsque les protecteurs ne sont pas bien en place. Vérifiez le bon fonctionnement du protector de lame avant chaque utilisation. N'utilisez pas la scie si le protector de lame ne se déplace pas librement et ne recouvre pas la lame instantanément. N'immobilisez jamais le protector de lame en position ouverte.
4. N'effectuez aucune opération en tenant la pièce uniquement avec la main. La pièce doit être fixée fermement contre le socle rotatif et le garde de guidage avec un étau lors de toutes les opérations. N'utilise jamais la main pour immobiliser la pièce.
5. N'approchez jamais les mains de la lame.
6. Éteignez l'outil et attendez l'arrêt de la lame avant de déplacer la pierce ou de modifier les réglages.

7. Débranche l'outil avant le changement de lame ou la réparation.

8. Pour réduire les risques de blessure, ramenez le chariot complètement vers l'arrière après chaque opération de coupe en travers.

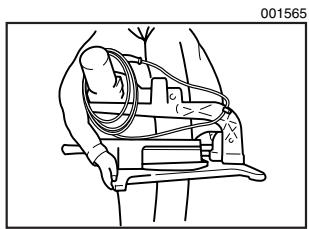

9. Avant de transporter l'outil, immobilisez d'abord toutes ses pieces mobiles.
10. La broche de blocage qui verrouille en position basse le porte-lame est concise exclusivement pour le transport et le rangement de l'outil, et ne doit être utilisée pour chaque travail de coupe.
11. N'utilisez pas l'outil en presence de liquides ou gaz inflammables.
12. Avant l'utilisation, vérifie toujours soigneusement l'absence de fissures ou de dommages sur la lame. Veuillez replacer immidiatement toute lame fissurée ou endommagée. Les dépôts de colle et les copeaux de bois qui se solidifient sur les lames ralentissent la scie et entrainent une augmentation des risques de chic en retour. Pour nettoyer la lame, retirez-la d'abord de l'outil, puis utilisez un décapant, de l'eau chaude ou du kerosène pour retirer la colle et les copeaux. N'utilisez jamais d'essence pour nettoyer la lame.
13. Un CHOC EN RETOUR peut se produit lors d'une coupe en glissière. Un CHOC EN RETOUR se produit lorsque la lame se coince dans la piece pendant la coupe et se trouve soudainent ramenée vers l'utiliseur. Il peut en résultat une perte de contrôle de l'outil et une grave blessure. Si la lame commence à se coincer dans la piece pendant la coupe, interrompez la coupe et relâchez immédiatement la gachette.
14. N'utilise que les flasques spécifiés pour cet outil.
15. Prenez garde d'endommager l'arbre, les flasques (tout particulièrement leur surface d'installation) ou le boulon. L'endommagement de ces pieces peut cause une cassure de la lame.
16. Assurez-vous que le socle rotatif est bien immobilisé, de sorte qu'il ne rouge pas pendant le travail de coupe. Fixez la scie à une surface de travail ou à un établi stable au moyen des

orifices de la base. N'utilise JAMAIS l'outil si vous vous trouvent dans une position qui n'assure pas une pleine liberté de mouvement.

1. Pour votre sécurité, retirez les copeaux et autres petites pièces présente sur la table avant de commencer le travail.
2. Évitez les clous. Avant de travailler votre piece, inspectez-la et retirez-en tous les clous.
3. Assurez-vous que le verrou de l'arbre est dégagé avant demettre l'interrupteur sous tension.
4. Assurez-vous que la lame n'entre pas en contact avec le socle rotatif lorsqu'elle se trouve sur sa position la plus bajo.
5. Tenez fermement la poignee. Gardez à l'esprit que la scie se déplace légarement vers le haut ou le bas au demarrage et à l'arrêt.
6. Assurez-vous que la lame n'entre pas en contact avec la piece avant demettre l'outil sous tension.
7. Avant d'utiliser l'outil sur la piece, laissez-le tourner à vide un instant. Soyez attentif à toute vibration ou sautillement pouvant indiquer que la lame n'est pas bien installée ou est mal équilibrée.
8. Attendez que la lame atteigne sa pleine vitesse avant de proceser à la coupe.
9. Cessez immédiatement l'utilisation si vous mentione une quelconque anomalie.
10. N'essayez pas de verrouiller la gachette en position de marche.
11. Demeurez attentif en tout temps, et tout particulièrement lors des travaux répetitifs et monotones. Ne vous laissez pas emporter par un sentiment de sécurité trompeur. Les lames ne pardonnent pas.
12. N'utilise que les accessoires recommendés dans leprésent manuel d'instructions. L'utilisation d'accessoires inappropriés, tels que des disques abrasifs, peut entraîner une blessure.
13. Ne tenez JAMAIS la piece du cotoe droit de la scie avec la main gauche, et vice versa. Cela s'appelle une coupe a bras croise et expose l'utiliseur a un RISQUE DE BLESSURE, tel qu'indiqued sur I'illustration. Utiliser TOUJOURS un etaou pour immobiliser la piece.

1. Ne maltraitez pas le cordon. Ne tirez jamais directement sur le cordon pour le débrancher de la prise. Maintenez le cordon à l'écart de la chaleur, de l'huile, de l'eau et des objets tranchants.
2. N'empirez JAMAIS plusieurs pieces sur la table de travail pour accelerer le travail de coupe. Coupez les pieces une a la fois.
3. Certains matériaux contiennent des produits chimiques qui peuvent etre toxiques.Prenez les precautions nécessaires pour ne pas inhaler les poussieres quils degagent et pour eviter quils n'entrent en contact avec la peau.Conformez-vous aux consignes de sécurité du fabricant.

CONSERVEZ CE MODE D'EMPLOI

A VERTISSEMENT:

La MAUVAISE UTILISATION de l'outil ou l'ignorance des consignes de sécurité indiquées dans ce manuel d'instructions peut entrainer une blessure grave.

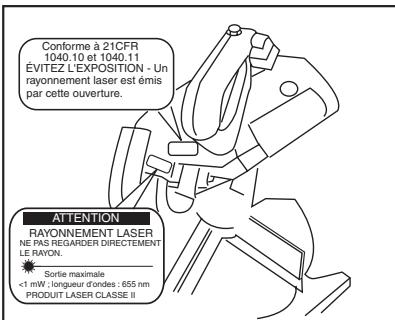

CONSIGNES DE SECURITE ADDITIONNELLES POUR LE LASER

USB088-1

ATTENTION:

• RAYONNEMENT LASER NE PAS REGARDER DIRECTEMENT LE RAYON.
• EVITEZ L'EXPOSITION - UN RAYONNEMENT LASER EST ÉMIS PAR L'OUVERTURE.
• IL Y A DANGER D'EXPOSITION AU RAYONNEMENT LASER SI DES COMMANDES OU RÉGLAGES AUTRES QUE CEUX SPECIFIÉS DANS LE PRÉSENT MANUEL SONT EXECUTÉS.

Pose

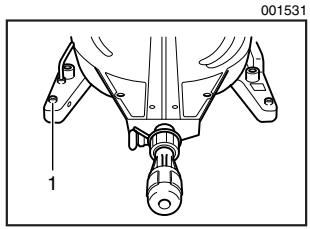

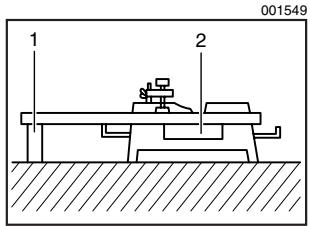

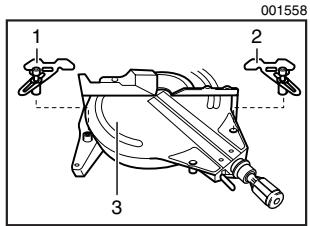

Montage du banc

À sa sortie d'usine, la poignée de cet outil est verrouillée en position basse par la broche de blocage. Pour dégager la broche de blocage, abaissez légarement la poignée et tirez sur la broche.

1. Broche de blocage

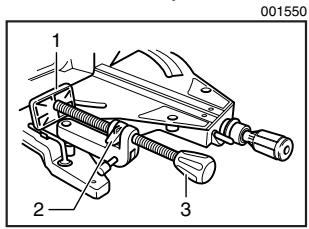

Cet outil doit être boulonné sur une surface plane et stable avec quatre boulons, en utilisant les trousts d'éclissage pratiques dans la base de l'outil. Cela aidera à prévenir les risques de bascurement et de blessure.

1. Boulon

DESCRIPTION DU FONCTIONNEMENT

ATTENTION:

Assurez-vous toujours que l'outil est hors tension et débranché avant de l'ajuster ou de vérifier son fonctionnement.

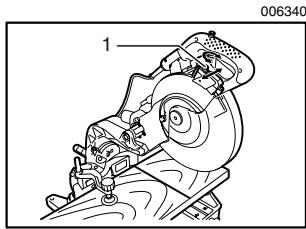

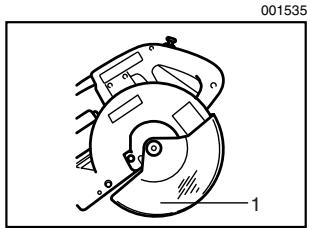

Protecteur de lame
1. Protecteur de lame

Le protecteur de lame s'éleve automatiquement lorsque vous abaissez la poignée. Le protecteur étant équipé d'un ressort de rappel, il revient à sa position d'origine une fois la coupe terminée et la poignée relevée. NE

JAMAIS MODIFIER OU RETIRER LE PROTECTEUR DE LAME OU SON RESSORT.

Pour votre propre sécurité, maintenez toujours le protecteur de lame enonne condition. Tout fonctionnement irrégulier du protecteur de lame doit être corrigé immediatement. Assurez-vous que le mecanisme de rappel du protecteur fonctionne correctement. NE JAMAIS UTILISER L'OUTIL SI LE PROTECTEUR DE LAME OU LE RESSORT EST ENDOMMAGE, DÉFECTUEUX OU RETIRE. CELA EST EXTREMEMENT DANGEREUX ET PEUT CAUSER UNE GRAVE BLESSURE.

Si le protecteur de lame transparent devient sale ou si la scuire de bois y adhére au point que la lame et/ou la piece ne soit plus bien visible, débranchez la scie et nettoyez soignement le protecteur avec un chiffon humide. N'utilise pas de solvants ni de détergents à base d'essence sur le protecteur en plastique.

Lorsque le protecteur est très sale et qu'il n'est plus possible de voir à travers, utilisez la clé à douille fournie pour desserrer le boulon hexagonal qui retient le couvercle central. Desserrer le boulon hexagonal en le faisant tourner dans le sens inverse des aiguilles d'une montre, puis soulevez le protecteur de lame et le couvercle central. Le nettoyage du protecteur de lame peut être effectué de manière plus complète et efficace lorsqu'il se trouve dans cette position. Une fois le nettoyage terminé, effectuez la procédure ci-dessus en sens inverse et fixez le boulon. Ne retirez pas le ressort du protecteur de lame. Lorsque le protecteur se décolore avec le temps ou sous l'effet des rayons ultraviolets, contactez un centre de service après-vente Makita pour vous procurer un nouveau protecteur. NE PAS MODIFIER OU RETIRER LE PROTECTEUR.

001782
1. Protecteur delame

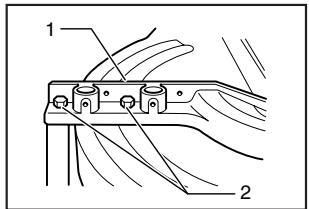

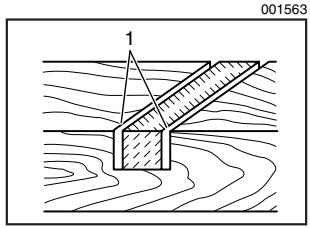

Positionnement du plateau de découpe

1. Bouton
2. Plateau de découpe

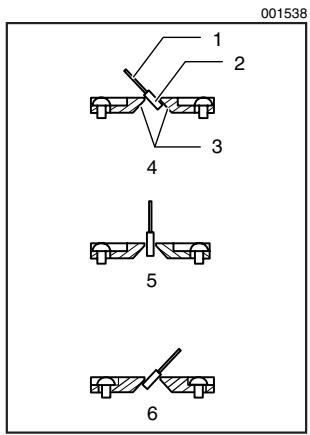

Le socle rotatif de cet outil est équipé de plateaux de découpe pour réduire la déchirure du côte extérieur de la coupe. Les plateaux de découpe sont réglicés en usine de sorte qu'ils n'entrent pas en contact avec la lame. Avant l'utilisation, ajustez les plateaux de découpe comme suit: Débranchez d'abord l'outil. Desserrez toutes les vis qui retiennent les plateaux de découpe (2 à droite et à gauche respectivement). Ne les resserrez que partiellement, de sorte que les plateaux de découpe puisent facilement être déplacés manuellement. Abaissez complètement la poignée et enforcez la broche de blocage pour verrouiller la poignée en position basse. Desserrez le bouton qui retient les tiges de glissement. Tirez complètement le chariot vers vous. Ajustez les plateaux de découpe de sorte qu'ils touchent très légèrement les côtes des dents de la lame. Serrez les vis à l'avant (ne les serrez pas fermement). Poussez complètement le chariot vers le garde de guidage et ajustez les plateaux de découpe deckequie touchen très légèrement les côtes des dents de la lame. Serrez les vis à l'arrête (ne les serrez pas fermement).

Après avoir ajusté les plateaux de découvert, dégagez la broche de blocage et relevez la poignée. Serrez ensuite toutes les vis fermement.

ATTENTION:

• Avant et après la modification de l'angle de coupe en biseau, ajustez toutes les plateaux de découverte de la façon décrite ci-dessus.

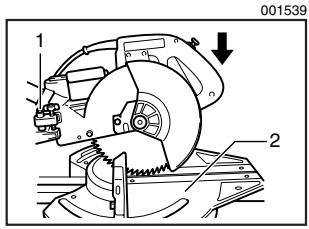

Maintien de la capacité de coupe maximale

Débranche l'outil avant d'y entreprises tout réglage. Cét outil est régé en usine de sorte que sa capacité de coupe maximale soit atteinte avec une lame de 255 mm (10^n)

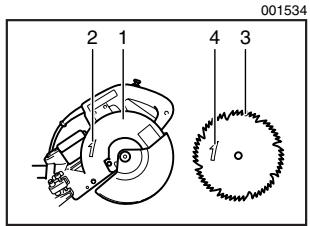

Lorsque vous posez une nouvelle lame, vérifietz toutes la position limite inférieure de la lame, et reglez-la comme suit au besoin :

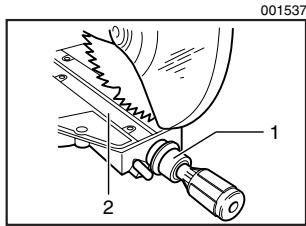

1. Boulon de réglage
2. Socle rotatif

1. Face supérieure du socle rotatif
2. Bord de la lame
3. Garde de guidage

Débranche d'abord l'outil. Poussez le chariot à fond vers le garde de guidage et abaissez complètement la poignée. Utilisez la clé à douille pour tourner le boulon de réglage jusqu'à ce que le bord de la lame se rende légrement sous la face supérieure du socle rotatif, au point de rencontres entre la face avant du garde de guidage et la face supérieure du socle rotatif.

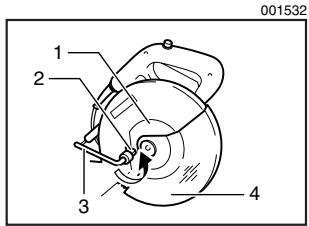

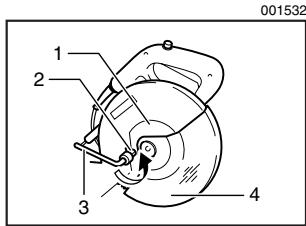

Débranchez l'outil et faites tourner la lame manuellement en maintainant la poignée en position parfaitement abaisée, pour être sur que la lame n'entre en contact avec aucune partie de la base inférieure. Au besoin, effectuez un léger réajustement.

ATTENTION:

• Àprous avoir posé une nouvelle lame, assurez-vous toujours qu'elle n'entre en contact avec aucune partie de la base inférieure lorsque la poignée est complètement abaissee. Débranche toujours l'oult avant d'effectuer cette opération.

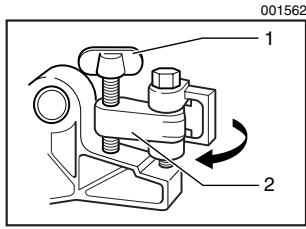

Bras de blocage

1. Vis de réglage
2. Bras de blocage

Le bras de blocage permet un réglage facile de la position limite inférieure de la lame. Pour l'ajuster,

tournez le bras de blocage dans le sens de la flèche, tel qu'indiqué sur la figure. Ajustez la vis de réglage de sorte que la lame s'arrête à la position désirée lorsque la poignée est complètement abaissee.

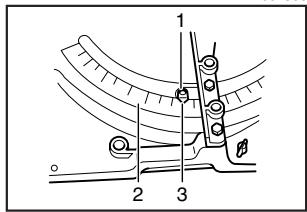

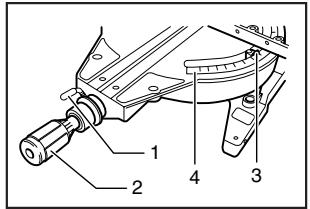

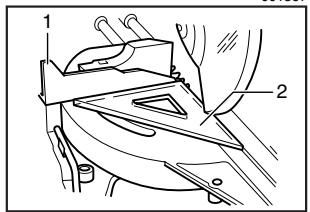

Réglage de l'angle de coupe d'onglet

001541

1. Levier de verrouillage
2. Poignée
3. Pointeur
4. Échelle de
   coupe d'onglet

Desserrez la poignée en la tournant dans le sens inverse des aiguilles d'une montre. Faites tourner le socle rotatif tout en abaissant le levier de verrouillage. ÀpRES avoir déplace la poignée sur la position où le pointeur indique l'angle désiré sur l'échelle de coupe d'onglet, serrez fermement la poignée dans le sens des aiguilles d'une montre.

ATTENTION:

Assurez-vous de soulever complètement la poignée lorsque vous faites tourné le socle rotatif.
- Àprous avoir modifié l'angle de coupe d'onglet, fixez toujours le socle rotatif en serrant à fond la poignée.

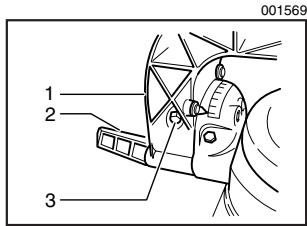

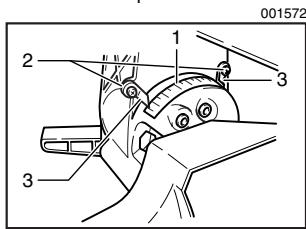

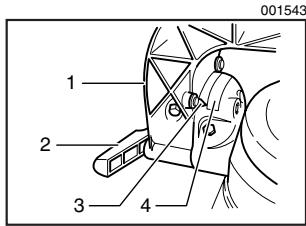

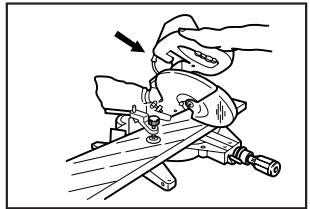

Réglage de l'angle de coupe en biseau

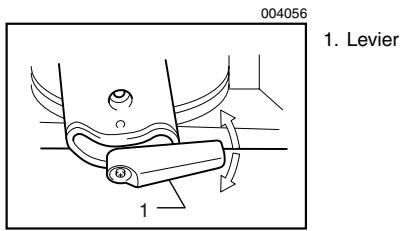

Pour ajuster l'angle de coupe en biseau, desserrez le levier à l'arrière de l'outil dans le sens inverse des aiguilles d'une montre. Déverrouillez le bras en poussant assez fort sur la poignée, dans le sens où vous désirez incliner la lame.

Inclinez la lame jusqu'à ce que le pointeur indique l'angle désire sur l'échelle de coupe en biseau. Serrez ensuite le levier fermement dans le sens des aiguilles d'une montre pour fixer le bras.

1. Bras
2. Levier
3. Pointeur
4. Échelle de
   coupe en biseau

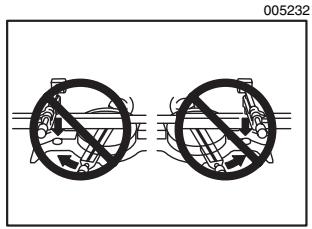

ATTENTION:

Assurez-vous de soulever complètement la poignée lorsque vous inclinez la lame.
- Àprous avoir modifié l'angle de coupe en biseau, fixez toujours le bras en serrant le levier dans le sens des aiguilles d'une montre.
- Lorsque vous modifiez l'angle de coupe en biseau, assurez-vous toujours de bien placer les plateaux de découvert, tel que déscrit dans la section "Positionnement des plateaux de découvert."

Interrupteur

ATTENTION:

• Avant de brancher l'outil, assurez-vous toujours que la gachette fonctionne correctement et revient en position d'arrêt une fois relachée.
  Lorsque vous ave terminé d'utiliser l'outil, retirez le bouton de sécurité et rangez-le dans un endroit sur. Cela évitera l'utilisation de l'outil sans autorisation.
• N'appuyez pas fortement sur la gâchette sans avoir d'abord enforcé le bouton de sécurité. Vous risquériez de briser la gâchette.

001551

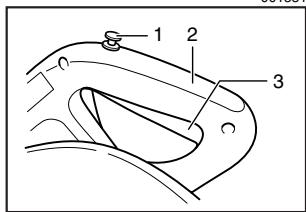

1. Bouton de sécurité
2. Poignée
3. Gachette

Un bouton de sécurité est fournir pour prévenir la pression accidentelle sur la gachette. Pour faire demarrer l'outil, appuyez sur le bouton de sécurité puis sur la gachette. Pour l'arrête, relâchez la gachette.

A VARTISSEMENT:

• NE JAMAIS utiliser un outil dont la gâchette ne fonctionne pas parfaitement. Tout outil dont la gâchette est inopérante est EXTRÉMEMENT DANGEREUX et doit faire l'objet d'une réparation avant d'être à nouveau utilisé.

Pour assurer votre sécurité, cet outil est équipé d'un bouton de sécurité qui prévent le démarriage de l'outil par inadventance. NE JAMAIS utiliser l'outil s'il met en marche sur simple pression de la gachette alors que vous n'avez pas appuyé sur le bouton de sécurité. Retournez alors l'outil à un centre de service après-venture Makita pour le faire réparer AVANT d'en poursuivre l'utilisation.
- Le bouton de sécurité ne doit JAMAIS être immobilisé avec de la bande adhéasive ou modifié.

Frein electrique

Cet outil est équipé d'un frein à lame électrique. Si à plusieurs reprises l'outil ne a rarrête pasrapidement après le relachement de la gachette, faites-le réparer dans un centre de service après-vente Makita.

Le mecanisme de frein à lame ne doit pas être utilisé en remplacement du protector et d'laime. N'UTILISEZ JAMAIS L'OUTIL LORSQUE LE PROTECTEUR DE LAME NE FONCTIONNE PAS. CELA COMPORTE DES RISQUES DE BLESSURE GRAVE.

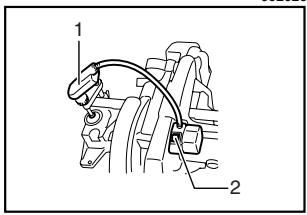

Allumage de la lampe

Pour le modele LS1013F uniquement
002026

1. Témoin
2. Interrupteur du témoin

ATTENTION:

• Cette lampe n'est pas étanche à la pluie. Ne la lavez pas dans l'eau et évitez de l'utiliser sous la pluie ou dans un endroit humide. Il y a risque de chic électricte et de dégagement de fummée.
• Ne touchez pas la lentille de la lampe lorsquela lampe est allumée ou vient juste etre éteinte. Elle est alors très chaude et risquerait de vous brûler.
• Evitez de faire subir des chocs à la lampe. Cela risquerait de l'endommager ou de réduire sa durée de service.
• Ne pointez pas le rayon lumineux de la lampe vers vos yeux. Vous risqueriez une blessure aux yeux.
• Ne recouvrez pas la lampe de chiffons, de carton ou d'objets similaires alors qu'elle est allumée. Elle risquerait de prendre feu et de causer un incendie.

Appuyez sur la partie supérieure de l'interrupteur pour allumer la lampe, et sur la partie inférieure pour l'eteindre.

1. Interrupteur du témoin

Déplacez la lampe pour éclairer une autre zone.

NOTE:

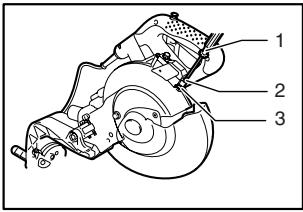

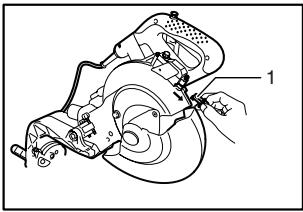

Utilisez un chiffon sec pour essuyer les saletés qui recouvent la lentille de la lampe. Prenez garde de rayer la lentille de la lampe, sinon sa capacité d'éclairage sera affectée.

Action du faisceau laser

Pour le modele LS1013L uniquement
1. Interrupteur du laser

ATTENTION:

RAYONNEMENT LASER

Ne pas regarder directement le rayon.

Pour allumer le faisceau laser, appuyez sur la position supérieure (I) de l'interrupteur. Appuyez sur sa position inférieure (O) pour etéindre.

En ajustant la vis de réglage comme suit, vous pouvez déplacer la ligne laser du côte gauche ou droit de la lame.

1. Vis de réglage

1. Desserrez la vis de réglage en la tournant dans le sens inverse des aiguilles d'une montre.

2. Une fois la vis de réglage desserrée, glissez-la complètement vers la droite ou la gauche.

3. Serrez fermement la vis de réglage jusqu'à la position où elle;cesse de glisser.

La ligne laser est ajustée en usine pour se trouver à moins de 1 mm (0.04") de la face latérale de la lame (position de coupe).

NOTE:

• Si la ligne de coupe est trop pale et presque imperceptible parce que vous travailliez dans un endroit exposé directement aux rayons du soleil ou pres d'une fenêtre interieure ou extérieure, changez de zone de travail pour ne plus être exposé directement aux rayons du soleil.

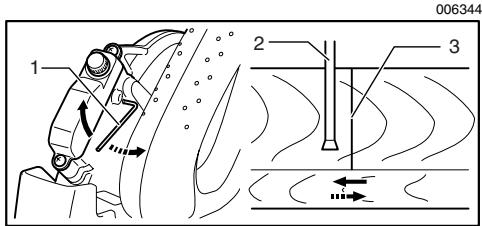

Alignment de la ligne laser

Suivant le type de coupe à effectuer, vous pouvez déplacer la ligne laser du côte gauche ou droit de la lame. Reportez-vous à l'explication inititulée "Action du faisceau laser" concernant la façon de le déplacer.

NOTE:

• Placez un parement de bois contre le garde de guidage lorsque vous alignez la ligne de coupe sur la ligne laser à côté du garde de guidage pour effectuer une coupe mixte (coupe en biseau de 45 degrés et coupe d'onglet de 45 degrés sur la droite).

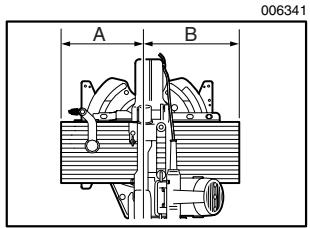

A) Pour obtenir la taille désirée du côte gauche de la pierce à travailler
- Placez la ligne laser du côté gauche de la lame.
B) Pour obtenir la taille désirée du côté droit de la pierce à travailler
- Placez la ligne laser du côte droit de la lame.

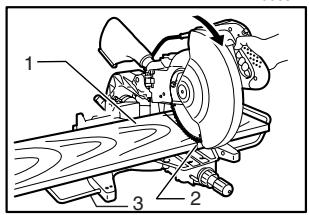

Alignez votre ligne de coupe avec la ligne laser sur la piece à travailler.

ASSEMBLAGE

ATTENTION:

• Avant d'effectuer toute intervention sur l'outil, assurez-vous toujours qu'il est hors tension et débranché.

Rangement de la clé à douille

1. Clé à douille
2. Support à clé

Le rangement de la clé à douille s'effectue de la façon indiquée sur l'illustration. Pour utiliser la clé à douille, retirez-la du support à clé. ÀpRES avoir utilisé la clé à douille, remettez-la dans le support à clé.

Pose et retrait de la lame de scie

ATTENTION:

Assurez-vous toujours que l'outil est hors tension et débranché avant de poser ou de-retirer la lame.
Utilisez exclusivement la clé à douille Makita fournie pourposer ou retirer la lame. Sinon, le boulon hexagonal risque d'être trop ou pas assez serré. Cela peut entraîner une blessure.

Verrouillez la poignée en position élevée en y poussant la broche de blocage.

1. Broche de blocage

Pour-retirer la lame,utiliser la clé à douille pour desserrer le boulon hexagonal qui retient le couvercle central, en tournant dans le sens inverse des aiguilles d'une montre. Soulevez the protecteur de lame et le couvercle central.

1. Couvercle central
2. Boulon hexagonal
3. Clé à douille
4. Protecteur de lame

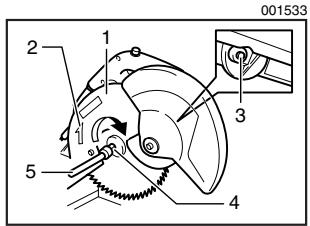

Appuyez sur le blocage de l'arbre pour verrouiller l'arbre, et utiliserez la clé à douille pour desserrer le boulon hexagonal dans le sens des aiguilles d'une montre. Retirez ensuite le boulon hexagonal, le flasque extérieur et la lame.

1. Porte-lame
2. Flèche
3. Blocage de l'arbre
4. Boulon hexagonal
5. Clé à douille

Pour installer la lame, montez-la soigneusement sur l'axe en vous assurant que le sens indiqué par la flèche sur la surface de la lame correspond à celui de la flèche du carter de lame.

Installez le flasque extérieur et le boulon hexagonal, puis, à l'aide de la clé à douille, serrez à fond le boulon hexagonal (filitage à gauche) en le tournant vers la gauche tout en appuyant sur le blocage de l'arbre.

1. Porte-lame
2. Flèche
3. Lame de scie
4. Flèche

1. Boulon hexagonal
2. Flamque extérieur
3. Lame de scie
4. Flamque interieur
5. Arbre

Remettez le protecteur de lame et le couvercle central en position initiale. Serrez ensuite le boulon hexagonal dans le sens des aiguilles d'une montre pour fixer le couvercle central. Tirez sur la broche de blocage pour dégager la poignée de la position élevée. Abaissez la poignée pour vous assurer que le protecteur de lame se déplace ajustement. Avant de procesder à la coupe, assurez-vous que le blocage de l'arbre n'est pas engagé sur l'arbre.

1. Couvercle central
2. Boulon hexagonal
3. Clé à douille
4. Protecteur de lame

Sac à poussières

1. Raccord à poussières
2. Sac à poussières
3. Agrafe

L'utilisation du sac à poussières permet d'effectuer des coupes en toute propriété et facilité la collecte des poussières. Pour fixer le sac à poussières, insérez-le dans le raccord à poussières.

Lorsque le sac à poussières est environ à moitié plein, retirez-le de l'outil et tirez sur l'agrafe. Videz le sac à poussières, en le tapant légarement pourrirrer les particules qui adhérent à sa surface interieure et risqueraient de faire obstacle à la collecte des poussières par la suite.

NOTE:

Vous pourrez effectuer un travail plus efficace et plus propre si vous raccordez un aspirateur à votre scie.

Immobilisation de la piece

AVERTISSEMENT:

Il est très important de tous jours immobiliser la piece de manière adequate et ferme avec l'etu. Sinon, vous risquez d'endommager l'util et/ou de détruire la piece. CELA COMPORTE EGALEMENT UN RISQUE DE BLESSURE. De plus, après la coupe, NE PAS soulever la lame avant qu'elle ne se soit complètement arrêtée.

ATTENTION:

• Lorsque vous coupez des pieces longues, utilisez des supports aussi hauts que le niveau de la surface supérieure du socle rotatif. Ne vous contentez pas d'un étau vertical et/ou d'un étau horizontal pour immobiliser la piece.

Les matériaux minces ont tendance à s'affaisser.
Supportez la piece sur toute sa longueur, pour éviter que la lame ne se coince et provoque un éventuel CHOC EN RETOUR.

1. Support
2. Socle rotatif

Garde auxiliaire

1. Garde auxiliaire

Le garde auxiliaire de croite peut etre installe sur le cote croit du garde de guidage. Inserez les barres du garde auxiliaire de croite dans les orifices du garde de guidage. Serrez les vis qui accompagnent le garde auxiliaire de croite pour le fixer.

ATTENTION:

• Lorsque vous effectuez des coupes en biseau sur la droite, n'utilise jamais le garde auxiliaire de droite. Il entraient en contact avec la lame ou une partie de l'oultil, risquant de blesser gravement l'utilisateur.

Étau vertical

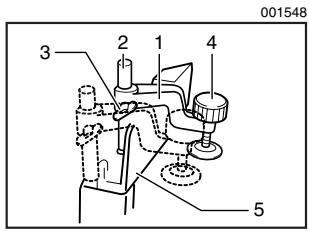

1. Bras de l'étau
2. Tige de I'etau
3. Vis
4. Vis de serrage
5. Garde de guidage

Cet outil est muni d'un garde auxiliaire. Celle-ci doit etre placée de la façon indiquee sur la figure.

Il doit toute fois être place sur la position de gauche lors des coupes en biseau du côte gauche, tel qu'indiqué sur la figure.

ATTENTION:

• Lorsque vous effectuez des coupes en biseau sur la gauche, faites basculer le garde sur la position gauche, tel qu'indiqué sur l'illustration. Sinon, ilenta en contact avec la lame ou une partie de l'outil, risquant de blesser gravement l'utilisateur.

001546

1. Garde auxiliaire

Garde auxiliaire de droite (accessoire en option)

1. Garde auxiliaire de droite
2. Vis

Vous pouvez installer I'etau vertical sur I'une ou I'autre de deux positions, du cote gauche ou droit du garde de guidage ou la base. Insérez la tige de l'etau dans I'orifice du garde de guidage ou la base et serrez la vis à l'arrière du garde de guidage pour immobiliser la tige de I'etau.

Positionné le bras de l'étau selon l'épaissur et la forme de la pièce, et fixez le bras de l'étau en serrant la vis. Si la vis qui retient le bras de l'étau entre en contact avec le garde de guidage, installez-la de l'autre côté du bras de l'étau. Assurez-vous qu'aucune partie de l'outil n'entre en contact avec l'étau lorsque vous abaissez complètement la poignée et tirez ou poussez jusqu'à bout le chariot. Si une partie quelconque entre en contact avec l'étau, modifieré la position de ce dernier.

Appuyez la pièce bien à plat contre le garde de guidage et tournez le socle rotatif. Placez la pièce sur la position de coupe désirée et immobilisez-la fermement en serrant le bouton de l'étau.

ATTENTION:

• La pièce doit être fixée fermement contre le socle rotatif et le garde de guidage avec l'étau pendant toutes les opérations.

Étau horizontal (Accessoire en option)

1. Plaque de l'etu
2. Ecrou de I'etau
3. Bouton de l'étau

L'étau horizontal peut être installé sur l'une ou l'autre de deux positions, du côte gauche ou droit de la base. Lorsque vous effectuez des coupes d'onglet de 15^ ou plus, installez l'étau horizontal du côte opposé au sens où doit être tourné le socle rotatif.

En faisant basculer l'écrou de l'étau vers la gauche, l'étau est relaché et peut être déplaced rapidement vers l'intérieur et l'extérieur. Pour serrer la piece, poussez le bouton de l'étau vers l'avant jusqu'à ce que la plaque de l'étau entre en contact avec la piece, puis faites basculer l'écrou de l'étau vers la droite. Tournez ensuite le bouton de l'étau dans le sens des aiguilles d'une montre pour immobiliser la piece.

L'etau horizontal peut immobiliser une piece d'une largeur maximale de 200mm (7-7/8").

Lorsque vous installez l'etu horizontal du cote croit de la base, utilisez également le garde auxiliaire de droite pour immobiliser la piece plus fermement. Rêférez-vous à la section "Garde auxiliaire de droite" ci-dessus pour son installation.

ATTENTION:

• Lorsque vous immobilisez la pièce, tournez toujours l'éçrou de l' étau complètement vers la droite. Sinon, la pièce risque de ne pas être bien immobilisée. Cela risque d'entrainer la projection de la pièce, d'endommager la lame ou de provoquer une perte de contrôle de l'outil dont peut résultat une BLESSURE.

Supports

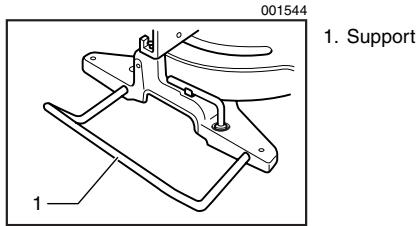

Les supports peuvent être installés d'un côte ou de l'autre et constituent un moyen pratique de supporter les pieces horizontally. Introduisez les tiges de support dans les orifices de la base puis ajustez leur longueur selon la piece qui doit être maintainue. Serrez ensuite les supports fermement avec les vis.

ATTENTION:

• Maintenez toujours les longues pieces au même niveau que la surface supérieure du socle rotatif pour obtenir des coupes de précision et pour prévenir toute perte de contrôle dangereuse de l'outil.

Bloc de découpe (accessoire en option)

1. Vis
2. Plateau de découpe
3. Garde de guidage

ATTENTION:

Lors de l'utilisation du bloc de découvert, effectuez toujours la coupe au même angle de coupe.
Lorsque you changez l'angle de coupe, utilisez un autre bloc de découvert.
Lorsque you effectuez des coupes en biseau, n'utilise jamais le bloc de découpe.

Sinon, le plateau se fendra et vous blessera gravement.
Lorsque vous utilisez le bloc de découpe pour effectuer une couce à 90^ , vous pouvez faire une couce sans éclats sur la pièce à travailler du côté de la butée (avec une hauteur maximal de 35 mm pour la pièce à travailler). Installez le bloc de découpe sur la butée au moyen des deux vis. (Ajustez la butée et le bloc de découpe pour que leurs faces entrent en contact. Puis serrez les vis à fond.)

UTILISATION

ATTENTION:

• Avant l'utilisation, assurez-vous d'avoir dégagé la poignée de la position basse en tirant sur la broche de blocge.
  Assurez-vous que la lame n'entre pas en contact avec la pierce ou tout autre objet avant demettre le contact.

• Pendant la coupe, n'appliquez pas une pression excessive sur la poignée. L'application d'une trop grande force peut entrainer une surcharge du moteur et/ou réduire la capacité de coupe. Abaissez la poignée en ne lui appliquant que la force nécessaire pour obtenir une coupe en douceur et sans décalération excessive de la lame.

• Abaissez doucement la poignée pour effectuer la coupe. Si la poignée est abaissee avec force ou si une force laterale lui est appliquée, la lame vibrera et laissera une marque (trace de scie) dans la piece, et la précision de la coupe sera affectée.
• Lors d'une coupe en glissière, puissez doucement le chariot vers le garde de guidage sans arrêter. Si le mouvement du chariot est interrompu pendant la coupe, cela laissera une marque sur la pierce et la précision de la coupe sera affectée.

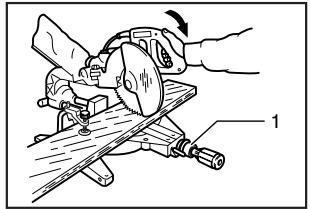

1. Coupe sous presse (coupe de petites pieces)

001552
1. Bouton

La méthode qui suit peut être utilisée pour couper les pieces dont les dimensions ne dépassent pas 91 mm (3-5/8") de haut et 70 mm (2-3/4") de large. Poussez le chariot complètement vers le garde de guidage, puis serrez le bouton dans le sens des aiguilles d'une montre pour fixer le chariot. Immobilisez la piece avec l'étau. Mettez l'outil sous tension alors que la lame n'estre en contact avec aucune surface, et attendé qu'elle ait atteint sa pleine vitesse avant de l'abaisser. Abaissez ensuite doucement la poignée jusqu'à la position la plus BASSE pour effectuer la coupe de la piece. Une fois la coupe terminée, mettez l'outil hors tension et ATTENDEZ L'ARRÉT COMPLET DE LA LAME avant de remettre la lame sur sa position la plus élevé.

ATTENTION:

• Serrez fermement le bouton dans le sens des aiguilles d'une montre pour que le chariot ne rouge pas pendant l'opération. Si vous ne serrez pas aussi la lame risque d'effectuer un soudain choc en retour. Il peut en résultat une grave BLESSURE.

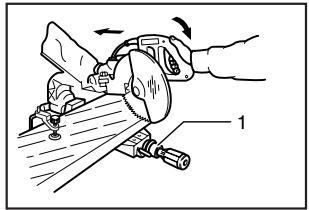

2. Coupe en glissiere (poussée) (coupe de grandes pieces)

001553
1. Bouton

Desserrez le bouton dans le sens inverse des aiguilles d'une montre pour que le chariot puisse glisser librement. Immobilisez la pièce avec l'étau. Tirez complètement le chariot vers vous. Mettez l'outil sous tension alors que la lame n'entre en contact avec aucune surface, et attendé qu'elle ait atteint sa pleine vitesse. Abaissez la poignée et POUSSEZ LE CHARIOT VERS LE GARDE PARALLELE ET TOUT AU LONG DE LA PIECE. Une fois la coupe terminée, mettez l'outil hors tension et ATTENDEZ L'ARRÉT COMPLET DE LA LAME avant de remettre la lame sur sa position la plus élevé.

ATTENTION:

3. Coupe d'onglet

• Chaque fais que vous effectuez une coupe en glissière, TIREZ D'ABORD LE CHARIOT COMPLÉTEMENT VERS VOUS, et abaissez la poinnée sur sa position la plus basse, puis POUSSEZ LE CHARIOT VERS LE GARDE DE GUIDAGE. NE COMMENCEZ JAMAIS LA COUPE ALORS QUE LE CHARIOT N'EST PAS COMPLÉTEMENT TIRE VERS VOUS. Si vous effectuez la coupe en glissière sans avoir tiré complètement le chariot ou si vous effectuez la coupe dans votre direction, il se peut que la lame effectue un soudain chocol en retour, risquant ainsi de causer une grave BLESSURE.
• N'effectuez jamais une coupe en glissière alors que la poignée a été verrouillée en position basse en appuyant sur la broche de blocque.
• Ne desserrez jamais le bouton qui retient le chariot pendant que la lame tourne. Cela peut entraîner une grave blessure.

Référez-vous à la section précédente intitulée "Réglage de l'angle de coupe d'onglet."

4. Coupe en biseau

001554

Desserrez le levier et inclinez la lame pour régler l'angle de coupe en biseau (référez-vous à la section précédente intitulée "Réglage de l'angle de coupe en biseau"). Assurez-vous d'avoir resséré fermement le levier pour fixer de manière sure l'angle de coupe en biseau sélectionné. Immobiliséze la pièce avec un étau. Assurez-vous que le chariot est complètement ramèné vers vous. Mettez l'outil sous tension alors que la lame n'entre en contact avec aucune surface, et attendez qu'elle ait atteint sa pleine vitesse. Abaissez ensuite doucément la poignée sur la position la plus BASSE tout en appliquant une pression parallele à la lame et POUSSEZ LE CHARIOT VERS LE GARDE PARALLELE POUR COUPER LA PIECE. Une fois la coupe terminée, mettez l'outil hors tension et ATTENDEZ L'ARRET COMPLET DE LA LAME avant de remettre la lame sur sa position la plus élevé.

ATTENTION:

Assurez-vous toujours que la lame s'abaisse dans le sens du biseau lors d'une coupe en biseau. Maintenez les mains hors de la ligne de coupe de la lame.
- Lors d'une coupe en biseau, il peut arriver que la piece coupée viennent s'appuyer contre le côte de la lame. Si la lame est soulevée alors qu'elle tourne encore, il se peut que la piece soit saisie par la lame et que cela provoque une dangereuse projection de fragments. La lame doit être soulevée UNIQUEMENT après s'être complètement arrêtée.
- A la descente, manœuvrez la poignée selon l'angle donné à la lame. Si vous appuyez perpendiculairement au socle rotatif, ou si la pression change de sens pendant la coupe, la précision de coupe en souffrira.
- Lors des coupes en biseau du côté gauche, placez toujours le garde auxiliaire sur la position de gauche.

5. Coupe mixte

La coupe mixte consiste à appliquer un angle de coupe en biseau simultanement à l'exécution d'une coupe d'onglet sur une piece. La coupe mixte peut être effectuee sur les angles indiqués dans le tableau.

006360

Angle de coupe d'onglet	Angle de coupe en biseau
Gaugue 0° - 47°, Droite 0° - 45°	Gaugue et Droite 0° - 45°
Droite 52°	Gaugue 0° - 40° et Droite 0° - 45°

Pour effectuer une coupe mixte, reférez-vous aux explications des sections "Coupe de petites pieces", "Coupe en glissière", "Coupe d'onglet" et "Coupe en biseau".

6. Coupe de moulures couronnées et concaves

Les moulures couronnées et concaves peuvent être coupées avec une scie d'onglet combinée, en les déposant à plat sur le socle rotatif. Il existe deux types communs de moulures couronnées et un type de moulure concave, à savoir : les moulures couronnées pour angles de murs respectifs de 52 / 38^ et 45^ , et les moulures concaves pour angle de mur de 45^ . Voir les illustrations.

001555

1. Moulure
   couronnée du type 52 / 38^
2. Moulure
   couronnée du type 45^
3. Moulure

45°

Il existe des joints de moulures couronnées et concaves qui s'adaptent aux coins "intérieurs" de 90^ ((1) et (2) sur la Fig. A), et aux coins "extérieurs" de 90^ ((3) et (4) sur la Fig. A).

001556

1. Coin interieur
2. Coin extérieur

1. Coin interieur 2. Coin extérieur

Mesure

Mesurez la longueur du mur et ajustez la pièce sur l'établi pour couper à la longueur désirée le bord qui enterra en contact avec le mur. Assurez-vous toujours que la longueur de la pièce coupée à l'arrière de la pièce correspond à cette du mur. Ajustez la longueur de coupe selon l'angle de coupe. Vérifiez toujours les angles de coupe de la scie en effectuant des tests sur quelques morceaux.

Lorsque you coupe des moulures couronnées et concaves, réglez l'angle de coupe en biseau et l'angle de coupe d'onglet tel qu'indiqued dans le tableau (A) et placez les moulures sur la face supérieure de la base de la scie, tel qu'indiquéd dans la tableau (B).

Dans le cas d'une coupe en biseau sur la gauche

006361

Tableau (A)

	Position de moulure sur la Fig. A	Angle de coupe en biseau		Angle de coupe d'onglet
		Type 52/38°	Type 45°	Type 52/38°	Type 45°
Pour coin interieur	(1)	Gaugue 33.9°	Gaugue 30°	Droite 31.6°	Droite 35.3°
	(2)			Gaugue 31.6°	Gaugue 35.3°
Pour coin extérieur	(3)
	(4)			Droite 31.6°	Droite 35.3°

006362

Tableau (B)

	Position de moulure sur la Fig. A	Bord de moulure contre le garde de guidage	Pièce terminée
Pour coin intérieur	(1)	Le bord de contact avec le plafond doit être contre le garde de guidage.	La pièce terminée sera du côte Gauche de la lame.
	(2)	Le bord de contact avec le mur doit être contre le garde de guidage.
Pour coin extérieur	(3)		Le bord de contact avec le plafond doit être contre le garde de guidage.
	(4)	La pièce terminée sera du côte Droite de la lame.

Example:

Dans le cas d'une coupe de moulure couronnée du type 52 / 38^ pour la position (1) de la Fig. A:

• Inclinez l'angle de coupe en biseau et immobilisez-le sur 33.9^ vers la GAUCHE.

• Réglez l'angle de coupe d'onglet et immobilisez-le sur 31.6^ vers la DROITE.

• Déposez sur le socle rotatif la moulure couronnée, face large (cachée) orientée vers le bas, et en plaçant le BORD DE CONTACT AVEC LE PLAFOND contre le garde de guidage de la scie.
• La pierce terminée à utiliser doit toujours être du côte GAUCHE de la lame une fois la coupe terminée.

Dans le cas d'une coupe en biseau sur la droite

006363

Tableau (A)

	Position de moulure sur la Fig. A	Angle de coupe en biseau		Angle de coupe d'onglet
		Type 52/38°	Type 45°	Type 52/38°	Type 45°
Pour coin interieur	(1)	Droite 33.9°	Droite 30°	Droite 31.6°	Droite 35.3°
	(2)			Gauge 31.6°	Gauge 35.3°
Pour coin extérieur	(3)
	(4)			Droite 31.6°	Droite 35.3°

006364

Tableau (B)

	Position de moulure sur la Fig. A	Bord de moulure contre le garde de guidage	Pièce terminée
Pour coin intéérieur	(1)	Le bord de contact avec le mur doit être contre le garde de guidage.	La pièce terminée sera du côte Droit de la lame.
	(2)	Le bord de contact avec le plafond doit être contre le garde de guidage.	La pièce terminée sera du côte Gauche de la lame.
Pour coin extérieur	(3)
	(4)	Le bord de contact avec le mur doit être contre le garde de guidage.

Example:

Dans le cas d'une coupe de moulure couronnée du type 52 / 38^ pour la position (1) de la Fig. A:

• Inclinez l'angle de coupe en biseau et immobilisez-le sur 33.9^ vers la DROITE.
  Réglez l'angle de coupe d'onglet et immobilisez-le sur 31.6^ vers la DROITE.
• Déposez sur le socle rotatif la moulure couronnée, face large (cachée) orientée vers le bas, et en plaçant le BORD DE CONTACT AVEC LE MUR contre le garde de guidage de la scie.
• La pièce terminée à utiliser doit toujours être du côté DROIT de la lame une fois la coupe terminée.

EN0002-1

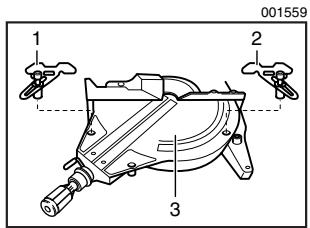

Scie à coupe d'onglet mixte Réglages de l'angle de coupe d'onglet et de l'angle de coupe en biseau

Angle de mur à la moulure couronnée: 52/38 degrés

Angle de mur (deg.)	Angle de coupe en biseau (deg.)	Angle de coupe d'onglet (deg.)
60	43.0	46.8
61	42.8	46.3
62	42.5	45.7
63	42.2	45.1
64	41.9	44.6
65	41.7	44.0
66	41.4	43.5
67	41.1	42.9
68	40.8	42.4
69	40.5	41.9
70	40.2	41.3
71	39.9	40.8
72	39.6	40.3
73	39.3	39.8
74	39.0	39.2
75	38.7	38.7
76	38.4	38.2
77	38.1	37.7
78	37.8	37.2
79	37.4	36.8
80	37.1	36.3
81	36.8	35.8
82	36.5	35.3
83	36.2	34.8
84	35.8	34.4
85	35.5	33.9
86	35.2	33.4
87	34.9	33.0
88	34.5	32.5
89	34.2	32.1
90	33.9	31.6
91	33.5	31.2
92	33.2	30.7
93	32.8	30.3
94	32.5	29.9
95	32.2	29.4
96	31.8	29.0
97	31.5	28.6
98	31.1	28.2
99	30.8	27.7
100	30.4	27.3

Angle de mur (deg.)	Angle de coupe en biseau (deg.)	Angle de coupe d'onglet (deg.)
101	30.1	26.9
102	29.7	26.5
103	29.4	26.1
104	29.0	25.7
105	28.7	25.3
106	28.3	24.9
107	28.0	24.5
108	27.6	24.1
109	27.2	23.7
110	26.9	23.3
111	26.5	22.9
112	26.1	22.6
113	25.8	22.2
114	25.4	21.8
115	25.0	21.4
116	24.7	21.0
117	24.3	20.7
118	23.9	20.3
119	23.6	19.9
120	23.2	19.6
121	22.8	19.2
122	22.5	18.8
123	22.1	18.5
124	21.7	18.1
125	21.3	17.8
126	21.0	17.4
127	20.6	17.1
128	20.2	16.7
129	19.8	16.4
130	19.5	16.0
131	19.1	15.7
132	18.7	15.3
133	18.3	15.0
134	17.9	14.6
135	17.6	14.3
136	17.2	14.0
137	16.8	13.6
138	16.4	13.3
139	16.0	13.0
140	15.8	12.8

Angle de mur (deg.)	Angle de coupe en biseau (deg.)	Angle de coupe d'onglet (deg.)
141	15.3	12.3
142	14.9	12.0
143	14.5	11.6
144	14.1	11.3
145	13.7	11.0
146	13.3	10.7
147	12.9	10.3
148	12.5	10.0
149	12.2	9.7
150	11.8	9.4
151	11.4	9.0
152	11.0	8.7
153	10.8	8.4
154	10.2	8.1
155	9.8	7.8
156	9.4	7.5
157	9.0	7.1
158	8.6	6.8
159	8.3	6.5
160	7.9	6.2
161	7.5	5.9
162	7.1	5.6
163	6.7	5.3
164	6.3	4.9
165	5.9	4.6
166	5.5	4.3
167	5.1	4.0
168	4.7	3.7
169	4.3	3.4
170	3.9	3.1
171	3.5	2.8
172	3.2	2.5
173	2.8	2.2
174	2.4	1.8
175	2.0	1.5
176	1.6	1.2
177	1.2	0.9
178	0.8	0.6
179	0.4	0.3
180	0.0	0.0

Angle de mur à la moulure couronnée: 45 degrés

Angle de mur (deg.)	Angle de coupe en biseau (deg.)	Angle de coupe d'onglet (deg.)
60	37.8	50.8
61	37.5	50.2
62	37.3	49.6
63	37.1	49.1
64	36.8	48.5
65	36.6	48.0
66	36.4	47.4
67	36.1	46.9
68	35.9	46.4
69	35.6	45.8
70	35.4	45.3
71	35.1	44.8
72	34.9	44.2
73	34.6	43.7
74	34.4	43.2
75	34.1	42.7
76	33.9	42.1
77	33.6	41.6
78	33.3	41.1
79	33.1	40.6
80	32.8	40.1
81	32.5	39.6
82	32.3	39.1
83	32.0	38.6
84	31.7	38.1
85	31.4	37.7
86	31.1	37.2
87	30.9	36.7
88	30.6	36.2
89	30.3	35.7
90	30.0	35.3
91	29.7	34.8
92	29.4	34.3
93	29.1	33.9
94	28.8	33.4
95	28.5	32.9
96	28.2	32.5
97	27.9	32.0
98	27.6	31.6
99	27.3	31.1
100	27.0	30.7

Angle de mur (deg.)	Angle de coupe en biseau (deg.)	Angle de coupe d'onglet (deg.)
101	26.7	30.2
102	26.4	29.8
103	26.1	29.4
104	25.8	28.9
105	25.5	28.5
106	25.2	28.1
107	24.9	27.6
108	24.6	27.2
109	24.2	26.8
110	23.9	26.3
111	23.6	25.9
112	23.3	25.5
113	23.0	25.1
114	22.7	24.7
115	22.3	24.3
116	22.0	23.8
117	21.7	23.4
118	21.4	23.0
119	21.0	22.6
120	20.7	22.2
121	20.4	21.8
122	20.0	21.4
123	19.7	21.0
124	19.4	20.6
125	19.1	20.2
126	18.7	19.8
127	18.4	19.4
128	18.1	19.0
129	17.7	18.6
130	17.4	18.2
131	17.1	17.9
132	16.7	17.5
133	16.4	17.1
134	16.0	16.7
135	15.7	16.3
136	15.4	15.9
137	15.0	15.6
138	14.7	15.2
139	14.3	14.8
140	14.0	14.4

Angle de mur(deg.)	Angle de coupe en biseau (deg.)	Angle de coupe d'onglet (deg.)
141	13.7	14.1
142	13.3	13.7
143	13.0	13.3
144	12.6	12.9
145	12.3	12.6
146	11.9	12.2
147	11.6	11.8
148	11.2	11.5
149	10.9	11.1
150	10.5	10.7
151	10.2	10.4
152	9.8	10.0
153	9.5	9.6
154	9.2	9.3
155	8.8	8.9
156	8.5	8.5
157	8.1	8.2
158	7.8	7.8
159	7.4	7.5
160	7.1	7.1
161	6.7	6.7
162	6.4	6.4
163	6.0	6.0
164	5.6	5.7
165	5.3	5.3
166	4.9	5.0
167	4.6	4.6
168	4.2	4.3
169	3.9	3.9
170	3.5	3.5
171	3.2	3.2
172	2.8	2.8
173	2.5	2.5
174	2.1	2.1
175	1.8	1.8
176	1.4	1.4
177	1.1	1.1
178	0.7	7.0
179	0.4	0.4
180	0.0	0.0

Les butées de moulure couronnée (accessoires en option) facilitent les coupes de moulure couronnée sans inclinaison de la lame. Installez-les sur le socle rotatif de la façon indiquée sur les illustrations.

1. Butée de moulure couronnée de gauche
2. Butée de moulure couronnée de droite
3. Socle rotatif

1. Butée de moulure couronnée de gauche
2. Butée de moulure couronnée de droite
3. Socle rotatif

Placez la moulure couronnée avec le BORD DE CONTACT AVEC LE MUR contre le garde de guidage et le BORD DE CONTACT AVEC LE PLAFOND contre les butées de moulure couronnée, tel qu'indiqué sur l'illustration. Ajustez les butées de moulure couronnée suivant la taille de la moulure couronnée. Serrez les vis pour fixer les butées de moulure couronnée. Rêférez-vous au tableau (C) pour l'angle de coupe d'onglet. Utilisez le garde auxiliaire de droite pour fixer fermement la moulure couronnée.

Fig. B: Avec un angle de coupe d'onglet de 45^ vers la droite
Fig. C: Avec un angle de coupe d'onglet de 45^ vers la gauche

1. Garde de guidage
2. Moulure couronnée
3. Butée de moulure couronnée
4. Vis

006365
Tableau (C)

	Position de moulure sur la Fig. A	Angle de coupe	Angle de coupe d'onglet Pièce terminée
Pour coin intéérieur	(1)	Droite 45°	Conserver la pièce à droite de la lame
	(2)	Gaughe 45°	Conserver la pièce à gauche de la lame
Pour coin extérieur	(3)		Conserver la pièce à droite de la lame
	(4)	Droite 45°	Conserver la pièce à gauche de la lame

7. Coupe de profilés d'aluminium 001561

001561

1. Garde de guidage
2. Vise
3. Cale d'espacement
4. Profile d'aluminium
5. Cale d'espacement

004073

1. Profilés d'aluminium
2. Garde de guidage
3. Cales d'espacement
4. Étau horizontal

Lorsque you immobilisez des profilés d'aluminium, utilisez des cales d'espacement ou des bouts de ferraille, tel qu'indiqué sur l'illustration, pour prévenir la déformation de l'aluminium. Utilisez un lubrifiant de coupe lorsque vous coupez un profilé d'aluminium, pour prévenir l'accumulation de particules d'aluminium sur la lame.

ATTENTION:

• N'essayez jamais de couper des profilés d'aluminium épais ou ronds. Il se peut que les profilés d'aluminium se desserrent pendant la coupe, et il n'est pas possible de serrer fermement les profilés d'aluminium ronds avec cet outil.

• Rainurage


• Rainures de coupe avec la lame

Des rainures peuvent etre effectuees en procedant comme suit :

Ajustez la position limite inférieure de la lame au moyen de la vis de réglage et du bras de blocage pour limiter la profondeur de coupe de la lame. Référez-vous à la section "Bras de blocage" cédessus.

Après avoir ajusté la position limite inférieure de la lame, coupez des rainures paralleles sur la largeur de la piece, en procédant par coupe en glissière (poussée), tel qu'indiqué sur l'illustration. Retirez ensuite le matériel du la piece entre les rainures, au moyen d'un ciseau. Ne tentez pas d'effectuer ce type de coupe au moyen d'une lame large (épaisse) ou d'une lame à rainer. Cela comaporte un risque de perte de contrôle de l'outil et de blessure.

ATTENTION:

Assurez-vous d'avoir remis le bras de blocage sur sa position initiale avant d'effectuer un autre type de coupe que le rainurage.

Transport de l'outil

1. Broche de blocage

Assurez-vous que l'util est débranché. Fixez la lame sur un angle de coupe en biseau de 0^ et le socle rotatif sur l'angle de coupe d'onglet maximal vers la droite. Fixez les tiges de glissement après avoir tiré complètement le chariot vers vous. Abaissez complètement la poignée et verrouillez-la en position BASSE en enforcant la broche de blocage.

Saisissez l'util par les deux cots de sa base pour le transporter, comme indiqué sur l'illustration. L'util sera plus facile à transporter si vous retirez les supports, le sac à poussières, etc.

ATTENTION:

• Avant de transporter l'util, immobilisez d'abord toutes ses pieces mobiles.
• La broche de blocage est concise exclusivement pour le transport et le rangement de l'outil, et ne doit être utilisée pour aucun travail de coupe.

ENTRETIEN

ATTENTION:

Assurez-vous toujours que l'outil est hors tension et débranché avant d'y effectuer tout travail d'inspection ou d'entretien.

A VARTISSEMENT:

Assurez-vous toujours que la lame est bien affuited et propre pour assurer un rendement optimal et la sécurité.

Réglage de l'angle de coupe

L'outil est soigneusement réglé et aligné en usine, mais cet alignment peut être eventuelle affecté s'il est manipulé avec brutalité. Si l'outil n'est pas bien aligné, suivez la Procedure suivante:

1. Angle de coupe d'onglet 00

1. Garde de guidage
2. Boulons hexagonaux

Poussez le chariot vers le garde de guidage, puis serrez le bouton pour fixer le chariot.

Desserrez la poignée qui retient le socle rotatif. Tournez le socle rotatif de sorte que le pointeur indique 0^ sur l'échelle de coupe d'onglet. Tournez ensuite le socle rotatif légèrement dans le sens des aiguilles d'une montre et en sens inverse pour caler le socle rotatif dans l'entaille d'onglet de 0^ . (Laissez-le tel quel si le pointeur n'indique pas 0^ .)

Desserrez les boulons hexagonaux qui retiennent le garde de guidage au moyen de la clé à douille. Abaissez complètement la poignée et verrouillez-la en position basse en enforcant la broche de blocage. Placez le côte de la lame à angle droit par rapport à la face du garde de guidage, au moyen d'une règle triangulaire, d'une équerre de menuisier, etc. Serrez ensuite fermement les boulons hexagonaux du garde de guidage, en procédant dans l'ordre à partir du côte droit.

001567

1. Garde de guidage
2. Règli triangulaire

Assurez-vous que le pointeur indique 0^ sur l'échelle de coupe d'onglet. Si le pointeur n'indique pas 0^ , desserrez la vis qui retient le pointeur et réglez le pointeur de sorte qu'il indique 0^ .

001568

1. Vis
2. Échelle de coupe d'onglet
3. Pointeur

2. Angle de coupe en biseau

(1) Angle de coupe en biseau 0^

1. Bras
2. Levier
3. Boulon hexagonal

Poussez le chariot vers le garde de guidage, puis serrez le bouton pour fixer le chariot. Abaissez complètement la poignée et verrouillez-la en position basse en enfonçant la broche de blocage. Desserrez le levier à l'arrière de l'outil. Assurez-vous que le bras est verrouillé.

Tournez de deux ou trois tours en sens inverse des aiguilles d'une montre le boulon hexagonal du côté gauche du bras. Pour incliner la lame vers la gauche, tournez de

deux ou trois tours en sens inverse des aiguilles d'une montre le boulon hexagonal du côte droit du bras.

001570
1. Boulon hexagonal

Placez soigneusement le côté de la lame à angle droit par rapport à la surface supérieure du socle rotatif au moyen d'une régle triangulaire, d'une équerre de menuisier, etc., en tournant dans le sens des aiguilles d'une montre le boulon hexagonal du côté droit du bras. Tournez à fond dans le sens des aiguilles d'une montre le boulon hexagonal du côté gauche du bras. Serrez ensuite le levier fermement.

001571

1. Règli triangulaire
2. Lame de scie
3. Face supérieure du socle rotatif

Assurez-vous que chacun des deux pointeurs du bras indique 0^ sur l'échelle de coupe en biseau du support du bras. S'ils n'indiquent pas 0^ , desserrez les vis qui retiennent les pointeurs et réglez-les de sorte qu'ils indiquent 0^ .

1. Échelle de
   coupe en biseau
2. Vis
3. Pointeurs

(2) Angle de coupe en biseau 45^

1. Support du bras
2. Boulon de réglage de l'angle de coupe en biseau 45^ de droite
3. Boulon de réglage de l'angle de coupe en biseau 45^ de gauche

N'ajustez l'angle de coupe en biseau 45^ qu'aupres avoir ajusté l'angle de coupe en biseau 0^ . Pour ajuster l'angle de coupe en biseau 45^ , desserrez le levier et inclinez complètement la lame vers la gauche. Assurez-vous que le pointeur du bras indique 45^ sur l'échelle de coupe en biseau du support du bras. Si le pointeur n'indique pas 45^ , tourne le boulon de réglage de l'angle de coupe en biseau 45^ du côté du support du bras jusqu'à ce que le pointeur indique 45^ .

Pour ajuster l'angle de coupe en biseau 45^ vers la droite, effectuez la même procEDURE que celle décrite ci-dessus.

Réglage pour effectuer en douceur les coupes en biseau

1. Bras
2. Contre-écrou hexagonal

Le contre-écrou hexagonal qui retient le bras à son support a été ajusté en usine pour assurer un mouvement souple de coupe en biseau, et pour garantir des coupes de précision. N'essayez pas de le modifier. Si la connexion entre le bras et son support avait se relâcher, serrez le contre-écrou hexagonal au moyen d'une clé.

Ajuster la position de la ligne laser Pour le modele LS1013L uniquement

006342

1. Pièce à travailler
2. Ligne de coupe
3. Support

o, realizc prense tout la gachette. Loutil risque s bleisser si vous appuyez gachette.

A VARTISSEMENT:

L'outil étant branché lorsque vous ajustez la position de la ligne laser, veuillez prendre tout particulièrement garde à la gachette. L'outil risque de démarrer et de vous blesser si vous appuyez accidentellement sur la gachette.

ATTENTION:

RAYONNEMENT LASER
Ne pas regarder directement le rayon.
- Ne faites subir aucun chocol ou impact à l'util. Un chocol ou impact peut fausser la ligne laser, endommager l'émetteur de faisceau laser ou réduire la durée de service de l'util.

Pour ajuster la ligne laser pour qu'elle apparaisse du cotoe gauche de la lame

006345

1. Vis de modification de la plaque de déplacement de la vis de réglage
2. Clé hexagonale

3. Lame

4. Vis de réglage

5. Ligne laser

Pour ajuster la ligne laser pour qu'elle apparaisse du cotoi croit de la lame

1. Vis de modification de la 2. Lame plage de déplacement de la vis de réglage
2. Ligne laser

Procedez comme suit pour ces deux types d'ajustement.

1. Vérifiez que l'outil est débranché.
2. Tracez votre ligne de coupe sur la pièce à travailler et placez cette dernière sur le plateau tournant. Ne fixez pas immédiatement la pièce à travailler avec un étau ou un dispositif de sécurité similaire.
3. Abaissez la lame en baissant la poignée, et vérifie simplement la position respective de la ligne de coupe et de la lame. (Choisissez la position à couper sur la ligne de coupe.)
4. Àpres avoir choisi la position à couper, remettez la poignée sur sa position initiale. Fixez la pièce à travailler avec l'étau vertical, enPNANT SOIN qu'elle reste dans la position où elle se trouvait avant la verification.
5. Branchez l'outil et mettez l'interrupteur du laser en position de marche.
6. Procedez comme suit pour ajuster la position de la ligne laser.

La position de la ligne laser peut être modifiée sur la plaque permise par la vis de réglage, en tournant deux vis avec une clé hexagonale. (En usine la ligne de déplacement de la ligne laser est réglée à moins de 1 mm (0.04^) de la face latérale de la lame.)

Pour éloigner de la face latérale de la lame la plage de déplacement de la ligne laser, tournez les deux vis en sens inverse des aiguilles d'une montre après avoir desserré la vis de réglage. Pour la rapprocher de la face latérale de la lame, tournez ces deux vis dans le sens des aiguilles d'une montre après avoir desserré la vis de réglage.

Reportez-vous à la section intitulée "Action de la ligne laser" et ajustez la vis de réglage de sorte que la ligne de coupe trabecée sur la piece à travailler soit alignée sur la ligne laser.

NOTE:

Pour assurer la précision du travail de coupe, vérifie régulièrement la position de la ligne laser.
- En cas de défaillance du dispositif laser, faites réparer l'outil par un centre de service après-venture agree Makita.

Nettoyage de la lentille de lumière laser Pour le modele LS1013L uniquement

006346

1. Tournevis
2. Vis (une piece seulement)
3. Lentille du laser

Lorsque la lentille de lumière laser est sale ou que la scuire de bois qui y adhére rend la ligne laser peu visible, débranchez la scie puis retirez et nettoyez doucément la lentille de la lumière laser avec un chiffon doux et humide. N'utilise pas de solvants ni de détergents à base de pétrole pour nettoyer la lentille.

006347

1. Lentille du laser

Avant de retirer la lentille de lumière laser, retirez d'abord la lame en suivant les instructions de la section intitulée "Pose et dépose de la lame".

Avec un tournevis, desserrez, sans la retirer, la vis qui retient la lentille.

Tirez sur la lentille pour la retarder, tel qu'indiqué sur l'illustration.

NOTE:

• Si la lentille ne sort pas, desserrez davantage la vis et tirez à nouveau sur la lentille, sans toutefois-retirer la vis.

Remplacement du tube fluorescent

Pour le modele LS1013F uniquement

002028

1. Retirer

2. Pousser

3. Boite de la lampe

4. Vis

5. Tube fluorescent

ATTENTION:

Assurez-vous toujours que l'outil est hors tension et débranché avant de replacer le tube fluorescent.
- Évitez d'appliquer une force sur le tube fluorescent, de lui faire subir un choc ou de le rayer, autrement il risquerait d'éclater, vous blessant ou blessant une personne se trouvant pres de vous.
- Avant de replacer un tube fluorescent qui vient tout juste d'être utilisé, laissez-le refroidir un instant. Autrement, vous risqueriez de vous brûler.

Retirez les vis qui retiennent le boitier à lampe.

Tirez sur le boitier à lampe tout en maintainant une légère pression sur sa position supérieure, tel qu'illustré ci-dessus à gauche.

Retirez le tube fluorescent et remplacez-le par un tube neuf Makita.

Remplacement des charbons

1. Trait de limite d'usure

Retirez et vérifie régulièrement les charbons. Remplacez-les lorsqu'ils sont usés jusqu'àu trait de limite d'usure. Maintenez les charbons propres et en état de glisser asiément dans les porte-charbon. Les deux charbons doivent être replacés en même temps. N'utilise que des charbons identiques.

Utilisez un tournevis pourrirer les bouchons de portecharbon. Enlevez les charbons usés, inserez-en de nouveaux et revissez solidement les bouchons de portecharbon.

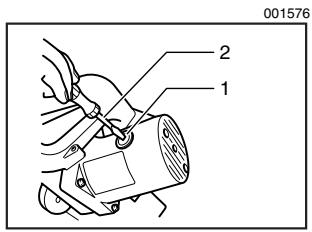

1. Bouchons de porte-charbon
2. Tournevis

Après avoir remplace les charbons, branche l'util et rodez les brosses en faisant fonctionner l'outil à vide pendant environ 10 minutes. Vérifiez ensuite le bon fonctionnement de l'outil, ainsi que l'activation du frein électrique lors du relâchement de la gachette. Si le frein électrique ne fonctionne pas bien, faites une demande de

réparation auprès du centre de service après-vente Makita le plus pres.

Après l'utilisation

• Àpres l'utilisation, essuyez les copeaux et poussières qui adhérent à l'outil au moyen d'un linge ou d'un objet similaire. Maintenez le protecteur de lame propre en respectant les instructions de la section précédente intitulée "Protecteur de lame." Pour prévenir la rouille, lubrifiez les pieces mobiles avec de l'huile pour machine.
  Lorsque you rangez l'outil, tirez complètement le chariot vers vous de sorte que la tige de glissement soit parfaitement insérée dans le socle rotatif.

Pour maintenir la SECURITE et la FIABILITÉ du produit, les réparations, tout autre travail d'entretien ou de réglage doivent être effectuels dans un centre de service Makita/agree ou un centre de service de l'usine Makita, exclusivement avec des pieces de rechange Makita.

ACCESSIONS

ATTENTION:

• Ces accessoires ou pièces complémentaires sont commandés pour l'utilisation avec l'outil Makita spécifique dans ce mode d'emploi. L'utilisation de tout autre accessoire ou pièce complémentaire peut composer un risque de blessure. N'utilise les accessoires ou pièces qu'aux fins auxquelles ils ont été concus.

Si vous désírez obtenir plus de détails concernant ces accessoires, veuilles contacter le centre de service après-vente Makita le plusprés.

Lames à dents d'acier et de carbure de tungstène

006526

Lames pour scie d'onglet	Pour des coupes effectuées en douceur et avec précision dans divers matériaux.
Combination	Lame d'utilité général pour effectuer rapidement et en douceur les coupes longitudinales, les coupes en travers et les coupes d'onglet.
Coupe en travers	Pour des coupes plus en douceur dans le sens opposéau grain. Permet un découvert propres dans le sens opposéau grain.
Tronçonnage	Pour des coupes propres et sans ponçage dans le sens opposéau grain.
Lames pour coupe d'onglet sur métaux non ferreux	Pour les coupes d'onglet dans l'aluminium, le cuivre, le laiton, les tubes et autres métaux non ferreux.

• Garde auxiliaire de droite
• Ensemble étau (Étau horizontal)
• Étau vertical
• Clé à douille 13
  Support
• Sac à poussières
• Coude
• Jeu de butée de moulure couronnée

• Règle triangulaire

• Bouton de sécurité (2 pieces)
  Tube fluorescent (Pour LS1013F)

• Clé hexagonale (Pour LS1013L)

EN0006-1

GARANTIE LIMITEE D'UN AN MAKITA

Politique de garantie

Chaque outil Makita est inspecté rigoureusement et testé avant sa sortie d'usine. Nous garantissons qu'il sera exempt de défaut de fabrication et de vice de matériel pour une période d'UN AN à partir de la date de son achat initial. Si un problème quelconque avait survenir au cours de cette période d'un an, veuillez returner l'util COMPLET, port payé, à une usine ou à un centre de service après-vente Makita. Makita réparera l'oultil gratuiment (ou le replacera, à sa désciétion) si un défaut de fabrication ou un vice de matériel est découvert lors de l'inspection.

Cette garantie ne s'applique pas dans les cas ou:

des réparations ont été effectuees ou tentées par un tiers ;
des réparations s'imposent suite à une usure normale;
- l'outil a eté malmené, mal utilisé ou mal entretenu;
- l'outil a subi des modifications.

MAKITA DÉCLINE TOUTE RESPONSABILITÉ POUR TOUT DOMMAGE ACCESSOIRE OU INDIRECT LIE À LA VENTE OU À L'UTILISATION DU PRODUIT. CET AVIS DE NON-RESPONSABILITÉ S'APPLIQUE À LA FOIS PENDANT ET APRES LA PÉRIODE COUVERTE PAR CETTE GARANTIE.

MAKITA DECLINE TOUTE RESPONSABILITÉ QUANT À TOUTE GARANTIE TACITE, INCLUANT LES GARANTIES TACITES DE "QUALITE MARCHANDE" ET "ADEQUATION À UN USAGE PARTICULIER" APRES LA PÉRIODE D'UN AN COUVERTE PAR CETTE GARANTIE.

Cette garantie vous donne des droits spécifiques reconnus par la loi, et possiblement d'autres droits, qui varient d'un État à l'autre. Certains États ne permettant pas l'exclusion ou la limitation des dommages accessoires ou indirects, il se peut que la limitation ou exclusion ci-dessus ne s'applique pas à vous. Certains États ne permettant pas la limitation de la durée d'application d'une garantie tacite, il se peut que la limitation ci-dessus ne s'applique pas à vous.

ESPANOL

ESPECIFICACIONES

Modelo LS1013/LS1013F/LS1013L

Mantenimiento de maxima capacité de corte
