VITALSCAN PLUS BP 1600 - Tensiomètre BRAUN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Tensiomètre de poignet
Marque	Braun
Modèle	VitalScan Plus BP 1600
Principe de mesure	Oscillométrique
Plage de mesure (pression)	0 – 320 mmHg
Plage de mesure (pouls)	40 – 199 battements/min
Précision (pression)	± 3 mmHg
Précision (pouls)	± 5 %
Alimentation	2 piles LR03 (AAA)
Autonomie des piles	Environ 200 mesures
Capacité mémoire	10 dernières mesures
Tour de poignet compatible	13 à 21 cm
Température de fonctionnement	+10 °C à +40 °C
Humidité maximale de fonctionnement	Jusqu'à 85 % HR
Nettoyage	Chiffon doux et humide ; ne pas laver le manchon
Garantie	2 ans
Conformité	Directive 93/42/CEE, AAMI-SP10
Classe de protection	BF

FOIRE AUX QUESTIONS - VITALSCAN PLUS BP 1600 BRAUN

Comment effectuer une mesure correcte de la tension artérielle ?

Asseyez-vous, détendez-vous, ne bougez pas et ne parlez pas pendant la mesure. Attachez l'appareil sur le côté paume du poignet à environ 2 cm au-dessus de la ligne de la paume, maintenez-le au niveau du cœur et appuyez sur le bouton marche/arrêt. Attendez 3 minutes avant une nouvelle mesure.

Que faire si l'écran affiche "ERR" ?

Une erreur de mesure ou de manipulation est survenue. Renouvelez la mesure en suivant attentivement les instructions de la rubrique "Prise des mesures". Si le problème persiste, contactez le service après-vente Braun.

Comment régler l'heure et la date sur le BP 1600 ?

Le modèle BP 1600 ne dispose pas de fonction de réglage de l'heure et de la date. Seul le modèle BP 1650 permet ce réglage via le bouton heures/date (C).

Comment nettoyer le tensiomètre ?

Nettoyez le boîtier avec un chiffon doux et humide. Pour le manchon, retirez les taches avec un chiffon humide. Ne le nettoyez ni à l'eau ni à sec. Ne stockez pas l'appareil en plein soleil ou dans une humidité extrême.

Comment remplacer les piles ?

Utilisez deux piles alcalines LR03 (AAA). Ouvrez le couvercle du compartiment à piles, insérez les piles en respectant la polarité. Des piles neuves assurent environ 200 mesures. Ne jetez pas les piles usagées avec les ordures ménagères.

À quoi sert le bouton mémoire ?

Le bouton mémoire ("memo") permet de consulter les mesures enregistrées. Éteignez l'appareil, puis appuyez sur ce bouton pour afficher la dernière mesure. Appuyez plusieurs fois pour faire défiler les valeurs. Pour quitter, appuyez sur le bouton marche/arrêt.

Pourquoi les mesures successives diffèrent-elles ?

La tension artérielle varie naturellement tout au long de la journée. Des variations de 10 à 20 mmHg sont normales, même chez une personne en bonne santé. Pour des résultats fiables, mesurez toujours dans les mêmes conditions et au même moment.

Puis-je utiliser l'appareil si j'ai une arythmie cardiaque ?

Consultez votre médecin avant d'utiliser l'appareil si vous souffrez d'arythmie cardiaque, de constriction vasculaire, d'athérosclérose, de diabète ou si vous portez un stimulateur cardiaque, car des écarts de mesure peuvent survenir.

Où puis-je faire réparer l'appareil ?

Pour toute réclamation sous garantie, envoyez l'appareil et sa carte de garantie à un Centre de Service Braun agréé. Les réparations par des personnes non agréées annulent la garantie.

Comment éliminer l'appareil en fin de vie ?

Ne jetez pas l'appareil avec les déchets ménagers. Remettez-le à un Centre Service Braun agréé ou déposez-le dans un site de recyclage approprié conformément aux réglementations locales.

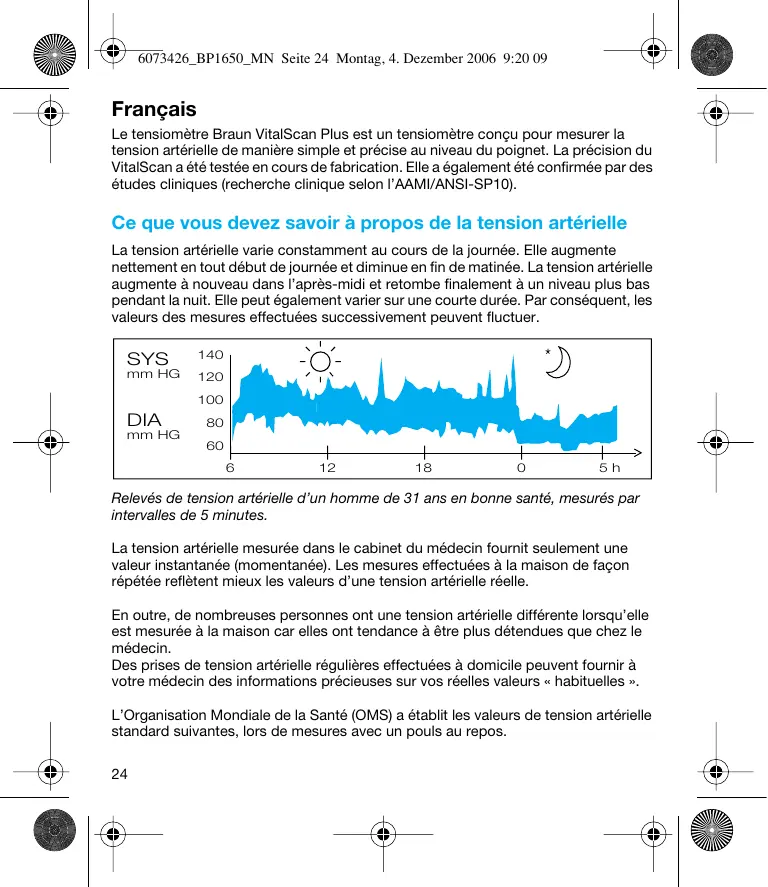

MODE D'EMPLOI VITALSCAN PLUS BP 1600 BRAUN

Le tensiomètre Braun VitalScan Plus est un tensiomètre conçu pour mesurer la tension artérielle de manière simple et précise au niveau du poignet. La précision du VitalScan a été testée en cours de fabrication. Elle a également été confirmée par des études cliniques (recherche clinique selon l'AAMI/ANSI-SP10).

Ce que vous devez savoir à propos de la tension artérielle

La tension artérielle varie constamment au cours de la journée. Elle augmente nettement en tout début de journée et diminue en fin de matinée. La tension artérielle augmente à nouveau dans l'après-midi et retombe finalement à un niveau plus bas pendant la nuit. Elle peut également varier sur une courte durée. Par conséquent, les valeurs des mesures effectuées successivement peuvent fluctuer.

Relevés de tension artérielle d'un homme de 31 ans en bonne santé, mesurés par intervalles de 5 minutes.

La tension artérielle mesurée dans le cabinet du médecin fournit seulement une valeur instantanée (momentanée). Les mesures effectuées à la maison de façon répétée reflètent moins les valeurs d'une tension artérielle réelle.

En outre, de nombreuses personnes ont une tension artérielle différente lorsqu'elle est mesurée à la maison car elles ont tendance à être plus détendues que chez le médecin.

Des prises de tension artérielle régulières effectuées à domicile peuvent fournir à votre médecin des informations précieuses sur vos réelles valeurs « habituelles ».

L'Organisation Mondiale de la Santé (OMS) a établi les valeurs de tension artérielle standard suivantes, lors de mesures avec un pouls au repos.

Tension arterielle (mmHg)	Valeursnormales	Hypertensionmodérée	Hypertensionsevère
SYS = Systole	jusqu'à 140	140 - 180	>180
= valeursmaximales	jusqu'à 90	90 - 110	>110
DIA = Diastole
= valeursminimales

• Pour garantir des résultats précis, veuillez lire attentivement ces instructions :
• Ce produit est conçu uniquement pour un usage domestique. Gardez le tensiomètre et ses piles hors de portée des enfants.
• Les personnes atteintes d'arythmie cardiaque, de constriction vasculaire, d'athérosclérose aux extrémités, de diabète ou les utilisateurs de stimulateurs cardiaques doivent consulter leur médecin avant de mesurer eux-mêmes leur tension artérielle, car des écarts de valeurs tensionnelles peuvent être mesurés dans ces cas.
• Consultez votre médecin en cas de doute, spécialement si vous êtes sous traitement médical ou si vous prenez des médicaments. L'utilisation de ce tensiomètre ne doit pas remplacer une consultation chez votre médecin.

Description du produit

A Affichage B Bouton mémoire (« memo ») C Bouton heures / date (modèle BP 1650 seulement) D Bouton marche / arrêt E Compartiment à piles F Couvercle du compartiment à piles G Manchon

Mise en place des piles

Utilisez des piles alcalines, de type LR03 (AAA) comme celles fournies avec l'appareil ou bien des piles rechargeables. - Ouvrez le couvercle du compartiment à piles (F) et insérez deux piles en respectant la polarité (voir les symboles dans le compartiment à piles (E)). - Des piles neuves assurent environ 200 mesures. - Ne jetez que les piles usagées. Elles ne doivent pas être jetées avec les ordures ménagères, mais remises dans un centre de collecte ou chez votre revendeur.

Règles de base pour une mesure correcte de la tension artérielle

• Prenez toujours les mesures au même moment de la journée, de préférence le matin, dans les mêmes conditions.
• Ne pas prendre de mesure moins d'une demi-heure après avoir fumé ou après avoir bu du café ou du thé.
• Retirer du poignet montre et bijoux avant la mise en place du dispositif sur le bras utilisé pour la mesure.
• Pendant la mesure, asseyez-vous, détendez-vous, restez tranquille sans bouger ni parler.
• Maintenez l'appareil au niveau du cœur.
• Attendez environ 3 minutes avant d'effectuer une nouvelle mesure.

Prise des mesures

1. Attachez l'appareil sur le côté paume de votre poignet, approximativement 2 cm au-dessus de la ligne de paume.

Assurez-vous que le manchon (G) est bien ajusté.

1. Appuyez sur le bouton rouge de marche / arrêt (D).

1. Maintenez l'appareil au niveau du cœur. La mesure démarre automatiquement. Pendant que la mesure se fait, ne pas bouger et ne pas parler.

1. Lorsque la prise de mesure est terminée, un signal sonore retentit à nouveau et la mesure s'affiche sur l'écran.

Valeur supérieure (systolique) Valeur inférieure (diastolique) Pouls

1. Appuyez sur le bouton marche / arrêt pour éteindre l'appareil.

Si vous ne le faites pas, il s'éteindra automatiquement au bout de 2 minutes.

À tout moment, vous pouvez arrêter le tensiomètre : appuyez sur le bouton de marche/arrêt.

Fonction mémoire

Après chaque mesure, le tensiomètre enregistre automatiquement la mesure.

À noter que les données seront effacées de la mémoire si le changement de piles prend plus de 15 secondes.

Rappel des valeurs mémorisées

• Pour consulter les valeurs mémorisées : éteignez l'appareil. Puis, appuyez sur le bouton mémoire « memo » (B). La dernière mesure sera affichée.
• Appuyez à plusieurs reprises sur le bouton mémoire qui fera défiler une à une les valeurs mémorisées.
• Pour quitter le mode mémoire, éteignez l'appareil en appuyant sur le bouton marche/arrêt.

BP 1600 : les lectures des 10 dernières mesures sont stockées en mémoire.

BP 1650 : les lectures des 20 dernières mesures avec l'heure et la date sont stockées en mémoire. La ligne inférieure d'affichage indique successivement la date, l'heure et la pulsation de la mesure respective.

Date 30.10.

Heure

205

75

Pouls

1/min

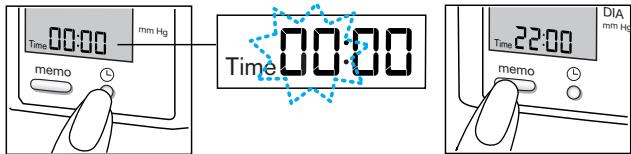

Réglage de l'heure et de la date (BP 1650 seulement)

• Appuyez sur le bouton heures/date (C). La ligne du bas indique « Time » et les chiffres clignotent dans la position des heures. Pour changer les heures, appuyez de façon répétée sur le bouton « memo ».

• Appuyez à nouveau sur le bouton (C) : les minutes clignotent. À nouveau, appuyez de façon répétée sur le bouton « memo » pour régler les minutes.
• Appuyez à nouveau sur le bouton (C) pour régler la date : la ligne inférieure d'affichage indique « Date » et les chiffres clignotent dans la position du mois. Réglez le mois en appuyant successivement sur le bouton « memo ».
• Appuyez à nouveau sur le bouton (C) : les jours clignotent. À nouveau, appuyez de façon répétée sur le bouton « memo » pour régler le jour.
• Pour quitter le mode de réglage de l'heure et de la date, appuyez sur le bouton (C).
• Si vous ne le faites pas, l'appareil s'éteindra automatiquement au bout de 2 minutes et tiendra compte de ces réglages par la suite.

Entretien et nettoyage

Nettoyez le boîtier de l'appareil avec un chiffon doux et humide. Les taches faites sur le manchon (G) peuvent être retirées avec précaution à l'aide d'un chiffon humide. Ne pas nettoyer le manchon, que ce soit à l'eau ou à sec. Ne pas stocker l'appareil en plein soleil ou dans des conditions d'humidité extrêmes.

Calibrage

Ce produit a fait l'objet d'un calibrage au moment de sa fabrication. S'il est utilisé conformément aux instructions, il ne sera pas nécessaire de procéder à un recalibrage. Si, à quelque moment que ce soit, vous doutez de la précision de la mesure, veuillez contacter votre centre de service agréé Braun.

Que faire en cas de ...

Problème	Raison	Solution
	Les piles sont faibles	Remplacer rapidement les piles.
ERR	Erreur de mesure / manipulation	Renouveler la mesure suivant les indications fournies dans la rubrique « Prise des mesures » si le problème persiste, contacter le service après-vente Braun ou appeler le service d'assistance téléphonique Braun.
---	Gonflage au dessus de 320 mmHg	Renouveler la mesure.
Pendant la mesure (durant le dégonflage du manchon), vous pouvez entendre un bruit de claquement avec chaque battement de cœur déetecté.	L'appareil fonctionne avec une procédure spéciale de dégonflage (dégonflage progressif par palier).	Aucune
La lecture des mesures successives diffère considérable-ment.	La tension arterielle est une valeur fluctuante. Pour des femmes enonne santé, desvariations de 10 à 20 mmHg sont possibles.	Aucune
	Le manchon n'est pascorrectement placé.	S'assurer que le dispositif est placéde la façon suivante :- sur le côte paume de votrepoignet- approx. à 2 cm de la ligne de lapaume.
	Les mesures ne sont pastoutes faites au niveaudu cœur.	Pour chaque mesure, maintainir l'appareil au niveau du cœur.
	Parler, tousser, rire, bouger etc... en cours de mesure peuvent influencer la lecture.	Pendant la mesure, se détendre,ne pas bouger et ne pas parler.

Spécifications du produit

Modèle :

Principe de fonctionnement :

Indicateur :

Plage de mesure :

Plage de mesure de la tension artérielle :

Précision (laboratoire) :

Précision clinique :

Gonflage :

Dégonflage

Alimentation :

Température de fonctionnement :

Température de stockage :

Humidité :

Manchon :

Validation clinique :

BP1650 / BP1600

Méthode oscillométrique

Affichage à cristaux liquides

0-320 mmHg (tension de manchon)

40-199 / min (fréquence du pouls)

20 mmHg (valeur diastolique minimale)

300 mmHg (valeur systolique maximale)

± 3 mmHg (tension du manchon)

± 5 % (fréquence du pouls)

Conforme à l'AAMI-SP10 avec comme référence d'auscultation :

< 5 mmHg de compensation systématique

< 8 mmHg de variation standard

Automatique

Soupape à paliers

2 piles, type LR 03 (AAA)

+10°C à +40°C

-20°C à +60°C

Jusqu'à 85% d'humidité relative

Utilisable pour un tour de poignet de 13 à 21 cm

Conforme à la norme AAMI-SP10 avec la référence d'auscultation.

(Il faut tenir compte du fait qu'une différence dans les mesures de tension peut dépendre du calibrage de l'appareil.)

Si l'appareil n'est pas utilisé dans le respect des limites de température et d'humidité spécifiées, la précision technique ne pourra être assurée.

Équipement de type BF

Peut faire l'objet de modifications sans préavis.

Ce produit est conforme aux normes suivantes :

DIN EN 60601-1 : 3/96 « Équipement médical électrique » -

Partie 1 : Conditions générales de sécurité

DIN EN 1060-1 : 12/95, AMD 1 09/02 « Sphygmomanomètres non invasifs » -

Partie 1 : Conditions générales

DIN EN 1060-3 : 9/97 « Sphygmomanomètres non invasifs » –

Partie 3 : Conditions supplémentaires pour les systèmes de mesure de la tension artérielle électro-mécaniques

0297

Ce produit est conforme aux dispositions de la directive CE 93/42/CEE (Directive sur les dispositifs médicaux).

Équipement médical/électrique nécessitant des précautions spéciales au regard de la compatibilité électromagnétique (CEM). Pour une description détaillée des conditions de la CEM, merci de contacter Braun France (voir page 2).

Les radiofréquences des communications de portables et téléphones mobiles peuvent avoir des effets sur les équipements médicaux électriques.

À la fin de vie de votre appareil, veuillez ne pas le jeter avec vos déchets ménagers. Remettez-le à votre Centre Service/agréé Braun ou déposez-le dans des sites de récupération appropriés conformément aux réglementations locales ou nationales en vigueur.

Garantie

Nous accordons une garantie de deux ans sur ce produit, à partir de la date d'achat. Pendant la durée de la garantie, Braun prendra gratuitement à sa charge la réparation des vices de fabrication ou de matières, en se réservant le droit de décider si certaines pièces doivent être réparées ou échangées, ou encore si l'appareil lui-même doit être échangé. Cette garantie est reconnue dans tous les pays où Braun ou son distributeur exclusif commercialise l'appareil.

Les dommages occasionnés par une utilisation inadéquate, l'usure normale ou les défauts ne portant préjudice ni au bon fonctionnement ni à la valeur de l'appareil excluent toute prétention à la garantie. La garantie devient caduque si des réparations ont été effectuées par des personnes non agréées par Braun et si des pièces de rechange ne provenant pas de Braun ont été utilisées.

Pour toutes réclamations intervenant pendant la période de garantie, envoyez l'appareil ainsi que sa carte de garantie à un Centre de Service Braun agréé.

Espagnol

2 piles de type LR 03 (AAA)

de +10 à +40 °C

de -20 à +60 °C

jusqu'à 65 %

Attachez l'appareil sur le côté paume de votre poignet, approximativement 2 cm au-dessus de la ligne de paume. Assurez-vous que le manchon (G) est bien ajusté.

2.

Appuyez sur le bouton rouge de marche/arrêt (D).

3.

Maintenez l'appareil au niveau du cœur. La mesure démarre automatiquement.
