VITALSCAN PLUS BP 1600 - Esfigmomanômetro BRAUN - Manual de utilização gratuito

Tipo de produto	Monitor de pressão arterial de pulso
Marca	Braun
Modelo	VitalScan Plus BP 1600
Princípio de medição	Oscilométrico
Faixa de medição (pressão)	0 – 320 mmHg
Faixa de medição (pulso)	40 – 199 batimentos/min
Precisão (pressão)	± 3 mmHg
Precisão (pulso)	± 5 %
Alimentação	2 pilhas LR03 (AAA)
Autonomia das pilhas	Aproximadamente 200 medições
Capacidade de memória	Últimas 10 medições
Circunferência de pulso compatível	13 a 21 cm
Temperatura de operação	+10 °C a +40 °C
Umidade máxima de operação	Até 85 % UR
Limpeza	Pano macio e úmido; não lavar a braçadeira
Garantia	2 anos
Conformidade	Directive 93/42/CEE, AAMI-SP10
Classe de proteção	BF

Perguntas frequentes - VITALSCAN PLUS BP 1600 BRAUN

Como realizar uma medição correta da pressão arterial?

Sente-se, relaxe, não se mova e não fale durante a medição. Prenda o aparelho no lado da palma do pulso a cerca de 2 cm acima da linha da palma, mantenha-o na altura do coração e pressione o botão liga/desliga. Aguarde 3 minutos antes de uma nova medição.

O que fazer se a tela exibir "ERR"?

Ocorreu um erro de medição ou manuseio. Repita a medição seguindo atentamente as instruções da seção "Realização de medições". Se o problema persistir, entre em contato com o serviço pós-venda Braun.

Como ajustar a hora e a data no BP 1600?

O modelo BP 1600 não possui função de ajuste de hora e data. Apenas o modelo BP 1650 permite esse ajuste através do botão hora/data (C).

Como limpar o monitor de pressão arterial?

Limpe o corpo do aparelho com um pano macio e úmido. Para a braçadeira, remova as manchas com um pano úmido. Não o lave com água nem a seco. Não guarde o aparelho sob luz solar direta ou em umidade extrema.

Como substituir as pilhas?

Use duas pilhas alcalinas LR03 (AAA). Abra a tampa do compartimento das pilhas, insira as pilhas respeitando a polaridade. Pilhas novas garantem aproximadamente 200 medições. Não descarte pilhas usadas no lixo doméstico.

Para que serve o botão memória?

O botão memória ("memo") permite consultar as medições armazenadas. Desligue o aparelho, depois pressione esse botão para exibir a última medição. Pressione várias vezes para percorrer os valores. Para sair, pressione o botão liga/desliga.

Por que as medições sucessivas diferem?

A pressão arterial varia naturalmente ao longo do dia. Variações de 10 a 20 mmHg são normais, mesmo em uma pessoa saudável. Para resultados confiáveis, meça sempre nas mesmas condições e no mesmo horário.

Posso usar o aparelho se tiver arritmia cardíaca?

Consulte seu médico antes de usar o aparelho se sofrer de arritmia cardíaca, constrição vascular, aterosclerose, diabetes ou se usar marcapasso, pois podem ocorrer desvios na medição.

Onde posso mandar reparar o aparelho?

Para qualquer reclamação dentro da garantia, envie o aparelho e seu cartão de garantia a um Centro de Serviço Braun autorizado. Reparos por pessoas não autorizadas anulam a garantia.

Como descartar o aparelho no fim da vida útil?

Não descarte o aparelho no lixo doméstico. Entregue-o a um Centro de Serviço Braun autorizado ou deposite-o em um local de reciclagem adequado de acordo com as regulamentações locais.

MANUAL DE UTILIZADOR VITALSCAN PLUS BP 1600 BRAUN

Valor (sistólico) máximo Valor (diastólico) mínimo Pulso

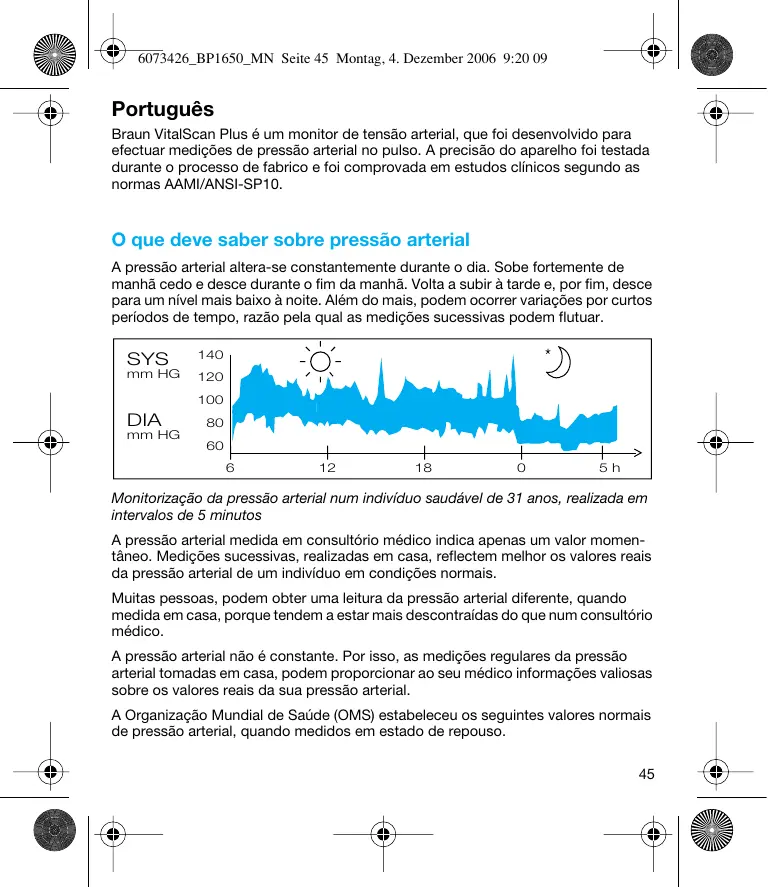

O Braun VitalScan Plus é um monitor de tensão arterial, que foi desenvolvido para efetuar medições de pressão arterial no pulso. A precisão do aparelho foi testada durante o processo de fabrico e foi comprovada em estudos clínicos segundo as normas AAMI/ANSI-SP10.

O que deve saber sobre pressão arterial

A pressão arterial altera-se constantemente durante o dia. Sobe fortemente de manhã cedo e desce durante o fim da manhã. Volta a subir à tarde e, por fim, desce para um nível mais baixo à noite. Além do mais, podem ocorrer variações por curtos períodos de tempo, razão pela qual as medições sucessivas podem flutuar.

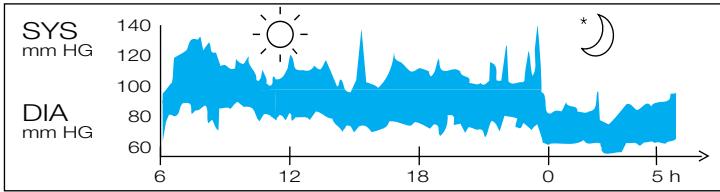

Monitorização da pressão arterial num indivíduo saudável de 31 anos, realizada em intervalos de 5 minutos

A pressão arterial medida em consultório médico indica apenas um valor momentâneo. Medições sucessivas, realizadas em casa, refletem melhor os valores reais da pressão arterial de um indivíduo em condições normais.

Muitas pessoas podem obter uma leitura da pressão arterial mais baixa quando medida em casa, porque tendem a estar mais relaxadas do que num consultório médico.

A pressão arterial não é constante. Por isto, as medições regulares da pressão arterial feitas em casa podem proporcionar ao seu médico informações valiosas sobre os valores reais da sua pressão arterial.

A Organização Mundial de Saúde (OMS) estabeleceu os seguintes valores de pressão arterial, quando medidos em estado de repouso.

Pressão arterial (mmHg)	Valores normais	Hipertensão ligeira	Hipertensão grave
SYS = sistólica = valor máximo	até 140	140 – 180	mai de 180
DIA = diastólica = valor minimo	até 90	90 – 110	mai de 110

• Por forma a assegurar resultados precisos, leia cuidadosamente estas instruções.
• Este produto foi estudado exclusivamente para uso doméstico. Mantenha o produto, bem como as pilhas, longe do alcance das crianças.
• As pessoas que sofrem de arritmia cardíaca, constrição vascular, arteriosclerose grave, diabetes ou portadores de pacemakers cardíacos, devem consultar o seu médico antes de proceder a medições de pressão arterial em si mesmas, uma vez que, nestes casos, podem ocorrer desvios nos respetivos valores obtidos.
• Em caso de estar sob tratamento médico ou sob consumo de medicamentos, por favor, consulte o seu médico em caso de qualquer dúvida.
• O uso deste monitor de pressão arterial não substitui a consulta ao seu médico.

Descrição do aparelho

A Mostrador (LCD) B Botão de memória («memo») C Botão de data/hora (apenas BP 1650) D Botão de ligar/desligar E Compartimento de pilhas F Tampa do compartimento de pilhas G Braçadeira

Colocação de pilhas

• Utilize apenas pilhas alcalinas do tipo LR 03 (AAA), como as fornecidas com o aparelho.
• Retire a tampa do compartimento de pilhas (F), insira 2 pilhas com as polaridades corretamente colocadas (veja o símbolo no compartimento de pilhas (E)).
• Um conjunto de pilhas novas possibilita aproximadamente 200 medições.
• Descarte apenas as pilhas gastas. Estas não devem ser colocadas no lixo doméstico, mas sim em locais de recolha próprios ou no seu revendedor.

Regras chave para uma correta medição da pressão arterial.

• Realize sempre as medições à mesma hora do dia, preferencialmente pela manhã, sob as mesmas condições.
• Caso tenha fumado, tomado café ou chá, aguarde pelo menos 30 minutos antes de realizar a medição.
• Retire o relógio e as joias antes de colocar o aparelho no pulso.
• Durante a medição, permaneça sentado, em repouso e tranquilo, e não se mova nem fale.
• Mantenha o aparelho à altura do coração.
• Espere aproximadamente 3 minutos antes de repetir a medição.

Medição

1. Ajuste a braçadeira ao seu pulso esquerdo, aproximadamente 2 cm abaixo da linha da base da mão. Assegure-se de que a braçadeira (G) se ajusta bem.

1. Pressione o botão vermelho de ligar/desligar (D).

1. Mantenha o aparelho à altura do coração. A medição inicia-se automaticamente. Enquanto se efetua a medição, não se mova nem fale.

1. No final da medição, ouvirá um sinal acústico e os resultados aparecerão no visor:

Valor (sistólico) maior, valor (diastólico) mínimo, pulsações

1. Pressione o botão de ligar/desligar para desligar o aparelho. De qualquer modo, o aparelho desliga automaticamente após 2 horas. Se em qualquer momento quiser interromper a medição, pressione o botão vermelho de ligar/desligar.

Memória

Após cada medição, o tensiômetro registra automaticamente os dados em memória. Por favor, tenha em conta que os dados armazenados são apagados durante a substituição das pilhas, caso esta dure mais de 15 segundos.

Recuperar os dados da memória

• Para recuperar os dados armazenados, pressione o botão de ligar/desligar para ligar o tensiômetro.
• Em seguida, pressione o botão de memória «memo» (B). Aparecerá no visor a última medição.
• Pressionando repetidamente o botão de memória «memo», poderá consultar as leituras armazenadas.
• Para sair do modo de memória, pressione o botão de ligar/desligar para desligar o tensiômetro.

BP 1600: Memória com capacidade para 10 medições.

BP 1650: Memória com capacidade para 20 medições com data e hora. A última linha indica sucessivamente a data, hora e pulsações da respectiva medição.

Data 30.10.

Hora

22:05

75

Pulso

1/min

Seleção de dia e hora (apenas BP 1650)

• Pressione o botão de data/hora (C). A última linha no visor representa a palavra «Time» (tempo) quando os dígitos das horas piscam. Para acertar a hora, pressione o botão de memória «memo» as vezes necessárias até encontrar os valores desejados.

• Pressione novamente o botão de data/hora (C): os dígitos dos minutos estão então a piscar. Pressione o botão de memória «memo» as vezes necessárias para acertar os minutos.
• Pressione novamente o botão (C) para fazer a data: a última linha no visor representa a data «Date» quando os dígitos dos meses piscam. Acerte o mês pressionando o botão de memória «memo» repetidas vezes.
• Pressione o botão (C) mais uma vez: os dígitos dos dias estão então a piscar. Acerte o dia pressionando o botão de memória «memo» repetidas vezes.
• Para sair do modo de seleção de data e hora, pressione o botão (C).
• De qualquer forma, o aparelho desliga automaticamente após 2 minutos e ativa as seleções realizadas.

Conservação e limpeza

Limpe o aparelho com um pano úmido macio. Manchas na braçadeira (G) podem ser facilmente removidas com um pano úmido.

Não lave a braçadeira nem a limpe a seco. Não guarde o aparelho num local exposto diretamente à luz ou com um elevado nível de humidade.

Calibragem

Este aparelho foi calibrado durante o processo de fabrico. Se utilizado de acordo com as instruções, não é necessária uma calibragem periódica.

Se em qualquer altura questionar a precisão das medições, consulte de imediato um Serviço de Assistência Técnica Braun.

O que fazer se ...

Problema	Situation	Solução
	As pilhas está fracas.	Substitua as pilhas
ERR	Mediação / Erro de manuseamento	Repita a mediação como descririto na sequência «Mediação»: Se o problema persistir, contacte o Serviço de Assistência Técnica da Braun ou Telefone para o Serviço de Atendimento ao Consumidor Braun.
---	Insufla acima das 320 mmHg	Repita a mediação.
Durante o esvazamento da瓶颈eira, poderá ouvir um “click” sucessivo.	O aparecido funciona com um processo especial de esvazamento (esvaziationo escalonado).	Nenhuma
Problema	Situação	Solução
Se as leituras de不同类型 medicções diferem consideravelmente	A pressão arterial e um valor fluctuante. Em adultos saudáveis, são consideradas normais as variações de 10 a 20 mmHG.	Nenhuma
	A braçadeira não estáNJajustada corretoamente.	Assegure-se que o monitor está colocado como descririto: - no pulso, do lado da palma da minha- - aproximately 2 cm acima da base da minha.
	A medicação não fotomada com o pulso à alta do coração.	Para cada medicação, posicao o monitor à alta do coração.
	Falar, tossir, rir, moverse, etc., durante a medicação altera os resultados.	Durante a medicação, repouse, mantenha a posicao, não se mova nem fale.

Especificações

Modelo:

BP1650 / BP1600 Método Oscilométrico Cristal líquido 0-320 mmHg (pressão da braçadeira) 40-199 / min (cadência de pulsação) 20 mmHg (valor mínimo diastólico) 300 mmHg (valor máximo sistólico) ±3 mmHg (pressão da braçadeira) ±5% (cadência de pulsação)

Precisão clínica:

De acordo com AAMI-SP10 com referência a auscultação:

< 5 mmHg compensação sistémática < 8 mmHg desvio standard

Insulflação:

Automática

Esvaziamento:

Válvula rítmica

Tipo de pilhas:

2 pilhas tipo LR 03 (AAA)

(Nota: Esta validação perante métodos intra-arteriais pode dar lugar a resultados diferentes dos obtidos com dispositivos validados por métodos de auscultação.)

Em caso de o aparelho não ser utilizado sob as condições de temperatura e humidade recomendadas, não será assegurada a precisão técnica do mesmo.

Aparelho do tipo BF

Sujeito a modificações sem aviso prévio.

Este aparelho cumpre as seguintes normas:

Parte 1: Requisitos gerais de segurança:

DIN EN 1060-1: 12/95, AMD 1 09/02 «Esfigmomanómetros não invasivos» -

Parte 1: Requisitos gerais:

DIN EN 1060-3: 9/97 «Esfigmomanómetros não invasivos» -

Parte 3: Requisitos suplementares dos sistemas eletromecânicos de medição da pressão arterial

0297

Este aparelho cumpre a diretiva EC 93/42 / EEC (Diretiva de Aparelho Médico).

EQUIPAMENTO MÉDICO ELÉTRICO necessita de precauções especiais relativas às normas de compatibilidade eletromagnética (CEM). Para mais informações sobre as normas CEM, por favor contacte a Linha de Apoio ao Consumidor da Braun (ver página 2).

Equipamentos de comunicação portáteis de radiofrequência (RF) podem afetar EQUIPAMENTO MÉDICO ELÉTRICO.

Por favor, não deite o produto no lixo doméstico, no final da sua vida útil. Entregue-o num dos Serviços de Assistência Técnica da Braun, ou em locais de recolha específica, à disposição no seu país.

Garantia

Os nossos produtos dispõem de uma garantia de 2 anos a partir da data de compra. Qualquer defeito do aparelho imputável, quer aos materiais, quer ao fabrico, que torne necessária a reparação, substituição de peças ou troca de aparelho dentro do período de garantia não terá custos adicionais.

A garantia não cobre avarias por utilização indevida, funcionamento a voltagem diferente da indicada, ligação a uma tomada de corrente elétrica incorreta, rutura, desgaste normal por utilização que cause defeitos ou diminuição da qualidade de funcionamento do produto.

A garantia perde o seu efeito no caso de serem efetuadas reparações por pessoas não autorizadas ou se não forem utilizados acessórios originais Braun.

A garantia só é válida se a data de compra for confirmada pela apresentação da fatura ou documento de compra correspondente.

Esta garantia é válida para todos os países onde este produto seja distribuído pela Braun ou por um distribuidor Braun autorizado.

No caso de reclamação ao abrigo da garantia, dirija-se ao Serviço de Assistência Técnica Oficial Braun mais próximo.

Só para Portugal

Apoio ao consumidor: Para localizar o seu Serviço Braun mais próximo, no caso de surgir alguma dúvida relativamente ao funcionamento deste produto, contacte-nos por favor pelo telefone 808 20 00 33.

Ajuste a braçadeira ao seu pulso esquerdo, aproximadamente 2cm abaixo da linha da base da mão. Assegure-se que a braçadeira (G) se ajusta bem.

2.

Pressione o botão vermelho de ligar/desligar (D).

3.

Mantenha o aparelho à altura do coração. A medicação iniciar-se-á automaticamente.

1.
