Type de produit	Autoradio avec Bluetooth, USB et SD
Caractéristiques techniques principales	RDU 1540, RDU1540 BT/USB/SD, RDU1540V2
Alimentation électrique	12V DC
Dimensions approximatives	1 DIN standard
Poids	Environ 1 kg
Compatibilités	Compatible avec la plupart des véhicules équipés d'un autoradio 1 DIN
Type de batterie	Non applicable (fonctionne sur alimentation externe)
Tension	12V
Puissance	4 x 50W (max)
Fonctions principales	Lecture de musique via Bluetooth, USB, SD, radio FM
Entretien et nettoyage	Essuyer avec un chiffon doux, éviter les produits abrasifs
Pièces détachées et réparabilité	Disponibilité limitée, consulter le fabricant pour les pièces
Sécurité	Ne pas exposer à l'humidité, respecter les instructions d'installation
Informations générales utiles	Vérifier la compatibilité avec le véhicule avant achat

FOIRE AUX QUESTIONS - RDU 1540, RDU1540 BT/USB/SD, RDU1540V2 TAKARA

Comment connecter mon TAKARA RDU 1540 à un smartphone via Bluetooth ?

Pour connecter votre TAKARA RDU 1540 à un smartphone via Bluetooth, activez le Bluetooth sur votre smartphone, puis mettez le RDU 1540 en mode de couplage. Sélectionnez le RDU 1540 dans la liste des appareils disponibles sur votre smartphone.

Comment puis-je jouer de la musique à partir d'une clé USB ?

Pour jouer de la musique à partir d'une clé USB, insérez la clé USB dans le port USB du TAKARA RDU 1540. L'appareil reconnaîtra automatiquement la clé USB et commencera à lire les fichiers audio.

Mon appareil ne s'allume pas, que faire ?

Si votre TAKARA RDU 1540 ne s'allume pas, vérifiez d'abord que l'appareil est bien branché sur une source d'alimentation. Assurez-vous également que le fusible n'est pas grillé. Si le problème persiste, contactez le service client.

Comment réinitialiser mon TAKARA RDU 1540 ?

Pour réinitialiser votre TAKARA RDU 1540, éteignez l'appareil, puis appuyez et maintenez le bouton 'reset' situé à l'arrière de l'appareil pendant environ 10 secondes. Relâchez le bouton et l'appareil redémarrera.

Quels formats audio sont supportés par le TAKARA RDU 1540 ?

Le TAKARA RDU 1540 prend en charge les formats audio MP3, WMA et WAV. Assurez-vous que vos fichiers audio sont dans l'un de ces formats pour une meilleure compatibilité.

Comment régler l'horloge de mon TAKARA RDU 1540 ?

Pour régler l'horloge de votre TAKARA RDU 1540, appuyez sur le bouton 'clock' et utilisez les boutons de réglage pour ajuster les heures et les minutes. Appuyez sur 'clock' à nouveau pour valider les réglages.

Pourquoi le son est-il faible sur mon TAKARA RDU 1540 ?

Si le son est faible, vérifiez le volume de l'appareil et assurez-vous qu'il n'est pas en mode silencieux. Vérifiez également les connexions des haut-parleurs et l'état de votre source audio.

Le TAKARA RDU 1540 ne lit pas certaines pistes de ma clé USB, pourquoi ?

Si certaines pistes ne sont pas lues, cela peut être dû à un format incompatible ou à un fichier corrompu. Assurez-vous que les fichiers sont dans un format supporté et qu'ils ne sont pas endommagés.

Comment utiliser la fonction SD sur le TAKARA RDU 1540 ?

Pour utiliser la fonction SD, insérez votre carte SD dans le lecteur approprié du TAKARA RDU 1540. L'appareil détectera automatiquement la carte et commencera à lire les fichiers audio.

Puis-je utiliser un microphone avec le TAKARA RDU 1540 ?

Oui, vous pouvez utiliser un microphone avec le TAKARA RDU 1540. Assurez-vous qu'il est compatible avec l'appareil et branché correctement pour une utilisation optimale.

MODE D'EMPLOI RDU 1540, RDU1540 BT/USB/SD, RDU1540V2 TAKARA

Auto-radio numérique

Guide d'utilisation

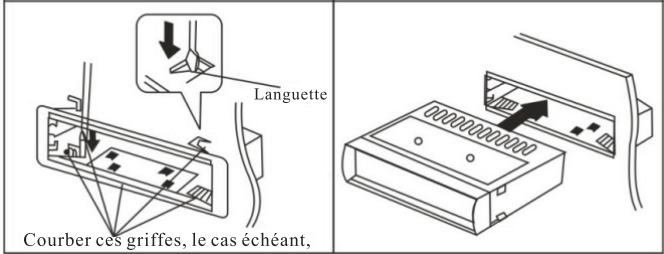

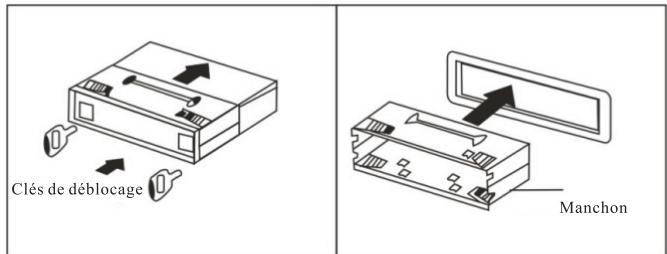

Précautions d'installation:

1. Cet apparéil doit être installé par un professionnel.
2. Référez-vous au manuel de l'utilisateur pour les branchements électrique, une mauvaise manipulation peut endommager l'appareil.
3. Raccorder les fils d'alimentation après les autres branchements de l'appareil.
4. Isoler tous les fils dénudés pour éviter des courts-circuits.
5. Bien fixer tous les cables après l'installation.
6. Veillez tire attentivement les instructions pour chaque partie, avant l'installation.
7. L'appareil est donc pour fonctionner avec une batterie 12-15V masse négative, assurez-vous que le système électrique de votre vehicule est de ce type
8. Assurez-vous de brancher l'appareil en suivant le diagramme, sinon, il peut cause des dysfonctionnements ou des dommages.

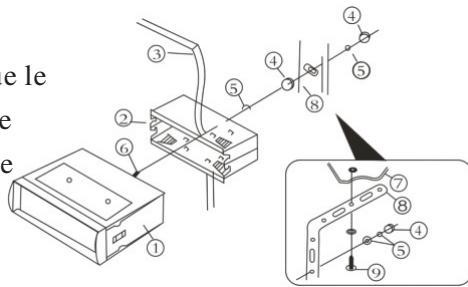

1. Unite principale
2. Manchon
3. Tableau de bord.
4. Écrou hexagonal
5. Rondelle elastique
6. Écrou hexagonal M5 * 15
   7.carrosserie de voiture
7. Support de montage arrière
   9.Vis 5^*15

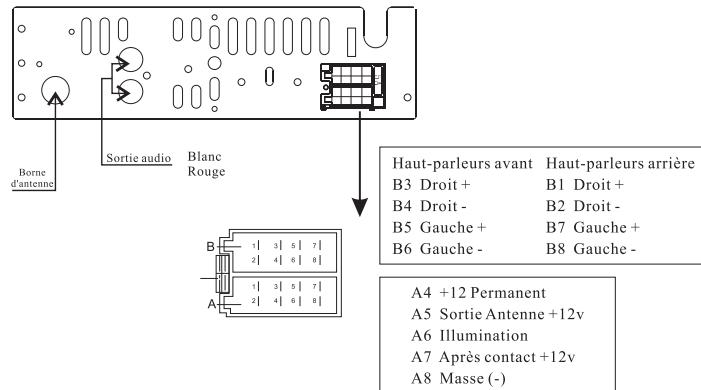

Scheme de câblage:

1. Cet apparéil fonctionne seulement avec une batterie 12-15V masse négative.
2. Afin d'eviter tout court-circuit, s'assurer que le moteur soit eteint, puis debrancher lecable du terminal négatif (-) de la batterie.
3. Veillez noter que le cable jaune est connecté au terminal positif (+) de la batterie ou au connecteur BAT.
4. Le fusible doit respecter le format prévu pour le vehicule et sa valeur doit être adaptée.
5. Des Haut-parleurs 4-8 ohms de bonne qualité sont nécessaires pour de bonnes performances.

SPECIFICATIONS:

Tuner FM:

Plage de fréquences: 87.5-108MHz

Medium fréquence: 10.7MHz ±0.3%

Réponse en fréquence 20 Hz-20 KHz

Taux Signal/Bruit. >40dB

THD. < 3% (1KHz)

Autres

Amplification maximum 4x45w

Tension d'alimentation 12-15V continu masse négative

Impedance de haut-parleur 4-8 ohm/ch

Dimensions 178×100×50mm

Poids 0.88kg

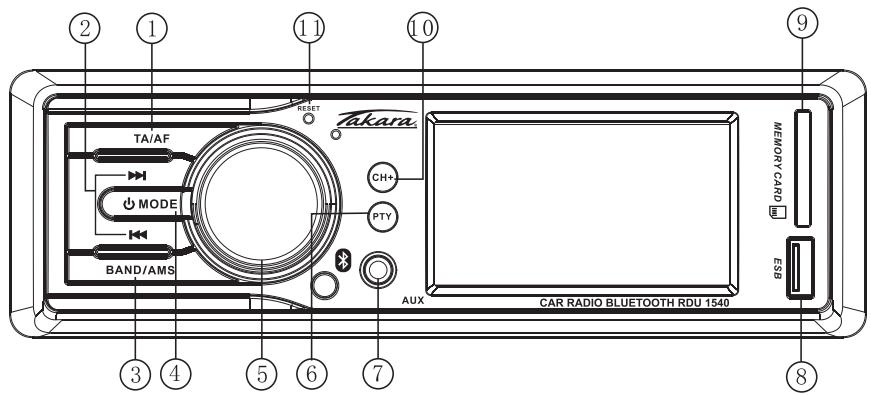

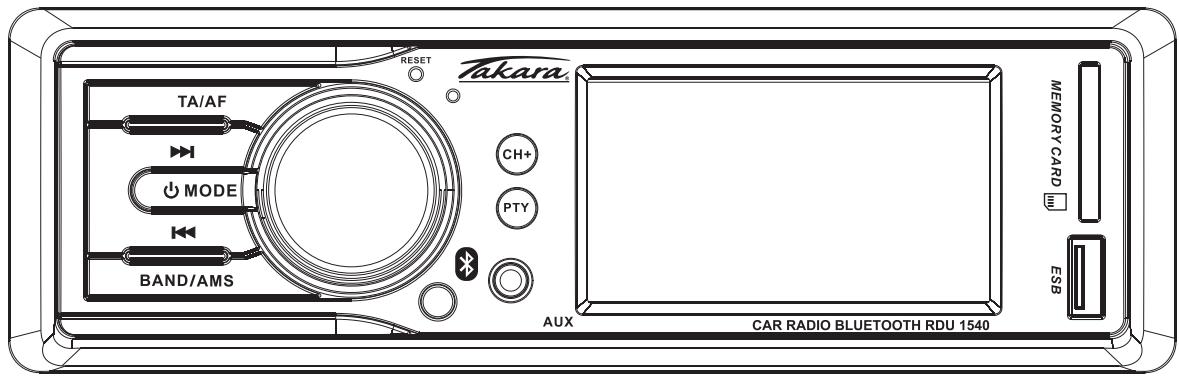

COMMANDES ET FONCTIONS

1. TA/AF: appuyer une fois en mode de radio, pour activer/désactiver la fonction ANS.
   Rester appuyé en mode radio, pour activer/desactiver la fonction de recherche des stations ANS. En mode de lecture/diffusion, appuyer sur TA, l'icone "TP" sera affiché sur l'écran LCD quand des signaux ANS seront recus. Il changera au mode station ANS automatiquement.
2. 11 = 11 :en mode radio, appuyer pour la recherche automatique de la station suivante, rester appuyé pour la recherche manuelle des stations.
   En mode lecture, appuyer pour aller à la piste suivante/préciédente, rester appuyé pour avance/retour rapide.
3. BAD/AMS: appuyer pour changer de bande, rester appuyé pour stocker automatiquement les stations.
4. 念 :appuyer une fois pour la mise sous tension. Appuyer pour changer de mode, rester appuyé pour éteindre l'appareil.

(5.1) Réglage de volume, pour régler le niveau sonore
2). Touche multi-fonctions : Appuyer sur le bouton pour régler les fonctions ci-dessous:

Appuyer une fois pour BAS (graves)
Appuyer deux fois pour TREBLE (aigus)
→ Appuyer trois fois pour la BALANCE GAUCHE/DROITE du haut-parleur
Appuyer quatre fois pour le FADER avant et arrêté des haut-parleurs
Appuyer cinq fois pour VOL

Maintenir le bouton appuyé puis appuyez dessus pour ajuster les fonctions ci-dessous:

Maintainir la touche appuyé pour activer/désactiver la fonction LOUD
Rester appuyé pour passer en mode DSP, tournez le bouton pour basculer entre les modes POP, ROCK, CLASS, FLAT.
Appuyer deux fois pour passer en mode DX, tournez pour le mode LOCAL
Appuyer trois fois pour le mode STEREO, tournez pour le mode MONO
Appuyer quatre fois pour passer en mode TA/SEEK, tournez pour le mode TA/ALARM
Appuyer cinq fois pour le mode RETUNE L et acceder au mode ANS 90 secondes PI recherche automatique) ou tournez pour acceder au mode RETUNE S et passer en mode automatique ANS 30 secondes.

1. Le bouton PTY: appuyer pourCHOISIR la fonction en mode ANS.

Appuyer sur PTY une fois, LCD montrera "musique". Opérer avec bouton CH + , tourner pour selectionner les fonctions suivantes:

POP M ROCK M EASY M LIGHT M CLASSICS OTHERM JAZZ COUNTRY NATIONM OLDIES FLOC KM

Appuyer sur PTY deux fois, LCD montrera "speech". Opérer avec bouton CH + , tourner pour selectionner les fonctions suivantes:

NOUVELLE AFFAIRES INFO SPORT EDUCATION DRAMA CULTURE SCIENCES

VARIEEMETEO ENFANTS SOCIAL RELIGION TELEPHONE EN VOYAGE LOISIR

DOCCUMENT Appuyer sur PTY pour la troisième fois, LCD "PTY off".

1. AUX: port d'entrée du signal.
2. Port carte mémoire, utilisez la carte mémoire seule, n'insérez pas l'ESB en même temps.

L'auto radio numérique RDU 1540 (TAKARA) peut dire des cartes mémoires avec une capacité de stockage jusqu'à 8GB. L'utilisation de carte mémoire avec une capacité supérieure peut endommager l'ordinateil.
9. Port ESB, utilisez l'ESB seule, n'insérez pas de carte mémoire en même temps.

L'auto radio numérique RDU 1540 (TAKARA) peut dire des clés ESB avec une capacité de stockage jusqu'à 8GB.

L'utilisation de clé ESB avec une capacité supérieure peut endommager l'appareil.

1. Bouton CH+: Appuyer et tourner pour sélectionner les 18 stations FM1, FM2 et FM3. En mode lecture/diffusion, appuyer pour "pause".
2. Appuyer sur "reset" pour revenir à létat d'origine, "défaut usine", si l'appareil fonctionne de maniere anormale.

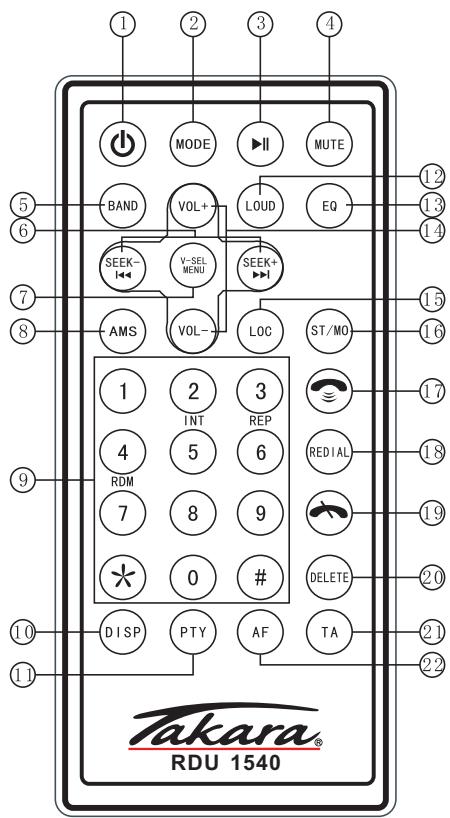

Télécommande Opération

1. POW bouton: mise sous tension/hors tension
2. MODE: changer Mode
   3.▶:Pause
3. MUT bouton: muet / sourdine
4. BAND bouton: changer bande
5. SEEK-< SEEK>: en mode radio, appuyer pour rechercher une station; en mode lecture, appuyer pour avance/retour rapide ou pourCHOISIR Piste precedente/piste suivante
6. V-SEL/MENUbouton: Appuyer pourCHOISIR entre "BAS" "TRE""BAL""FAD"
7. AMS bouton: en mode radio, appuyer pour memorisation station automatique, en mode lecture Appuyer AMS en même temps que bouton VOL + / VOL - pourCHOISIR la piste.
8. Boutons 0 à 9: en mode Bluetooth, utiliser ces boutons pour faire le numéro à appeler
   1 bouton : en mode radio, appuyer pour<mémoriser la station.
   2 /INT bouton : en mode radio, appuyer pour mémoriser la station. En mode lecture, appuyer pour naviguer entre les pistes.

3 bouton : en mode radio, appuyer pour mémoriser la station. En mode lecture, appuyer pour activer la fonction répéter.
4 bouton : en mode radio, appuyer pour mémoriser la station. En mode lecture, appuyer pour activer la function lecture aléatoire.
5 bouton : en mode radio, appuyer pour mémoriser la station. En mode lecture, appuyer pour activer la function retard rapide 10 pistes.
6 bouton : en mode radio, appuyer pour mémoriser la station. En mode lecture, appuyer pour activer la function avance rapide 10 pistes.

*:retour au menu precedant (Dans le mode BT)

:retour au menu principal (Dans le mode BT)

1. DISP:ajuster l'heure
2. PTY: besoin statut de la fonction radio

★ Appuyer sur“PTY”une fois, l'écran affichera“MUSIC”

Appuyer sur bouton“1”pour besoin entre “POP M”et“ROCK M”

Appuyer sur“2” pourCHOISIR entre“EASY M"et“LIGHT M"

Appuyer sur“3” pourCHOISIR entre“CLASSICS"et“OTHERM

Appuyer sur“4” pourCHOISIR entre“JAZZ M"et"COUNTRY"

Appuyer sur“5” pourCHOISIR entre“NATION M"et“LIGHT M"

Appuyer sur“6” pour besoin “FOLK M”

★ Appuyer sur “PTY”deux fois, l'écran affichera“SPEECH”

Appuyer sur bouton“1”pour désir entre“NEWS”，“AFFAIRS”，“INFO”

Appuyer sur bouton“2”pourCHOISIRENTe“SPORT”，“EDUCATE”，“DRAMA"

Appuyer sur bouton“3”pour désisir entre“CULTURE”, “SCIENCE”, “VARIED”

Appuyer sur bouton“4”pourCHOISIR entre"WEATHER”,“FINANCE”,“CHILDREN" Appuyer sur bouton“5”pourCHOISIR entre"SOCIAL",“RELIGION",“PHONE IN" Appuyer sur bouton“6”pourCHOISIR entre"TRAVEL",“LEISURE",“DOUMENT" Appuyer sur "PTY"une troisieme fois pourdésactiver PTY

1. LOUD:CHOIsi basse
2. EQ bouton : appuyer plusieurs fois pourCHOISIR“POP”“CLASSIC”“FLAT”“ROCK”“DSP OFF"
3. VOL+ / VOL- bouton : commande de volume
4. LOC bouton: pour désirir « distance »/ « à courte portée »
5. ST/MO bouton : stereo conversion
6. bouton: répondez au téléphone
7. REDIAL: rappeler le dernier numero appelé1.(Dans le mode BT)
8. bouton: raccrochez

Connexion BT: activer la function Bluetooth sur votre telephone portable et chercher dispositif disponible, vous trouvezez"Takara car BT".Entrer le code"0000"pour valider la connexion à l'autoradio.

1. DELETE : effacer
2. AF: en mode radio, appuyer pour activer/désactiver ANS
3. TA: en mode radio, appuyer pour commencer OU arrêté la recherche des station ANS.

AVERTISSEMENT:

Le cordon d'alimentation (jaune) ne doit pas etre mis a la masse, sinon l'appareil risque de tomber en panne ou de bruler.
Si le cable de mémoire (rouge) est mal connectée, l'appareil risque de ne pas s'allumer.
Les haut parleurs doivent être correctement branchés, sinon le haut-parleur et l'amplificateur ne fonctionneront pas.
