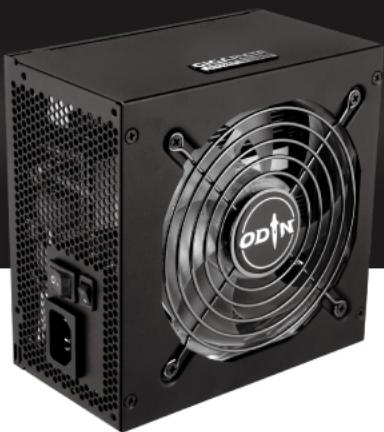

ODIN PLUS 700W - Alimentation pour ordinateur GIGABYTE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Alimentation pour ordinateur
Marque	GIGABYTE
Modèle	ODIN PLUS 700W
Puissance nominale	700 W
Norme ATX	Intel ATX 12V V2.3
Certification 80 PLUS	Bronze (87% d'efficacité minimale)
Facteur de correction de puissance (PFC)	Actif
Nombre de rails +12V	4
Ventilateur	120 mm transparent avec LED bleue et interrupteur
Connecteur principal (ATX)	24 broches
Connecteur CPU	4+4 broches
Connecteurs PCI-E	2 x 6+2 broches
Connecteurs SATA	6 (estimation)
Connecteurs Molex	4 (estimation)
Connecteur FDD	1
Protections intégrées	OPP, OVP, OCP, OTP
Condensateurs	Japonais (primaire et secondaire)
Dissipateur thermique	Grande taille, codé couleur
Câbles	Gainés
Couleur du boîtier	Noir
Dimensions approximatives	150 x 140 x 86 mm (L x l x H)
Poids approximatif	2,5 kg
Conformité	RoHS et WEEE
Entretien et nettoyage	Débrancher avant nettoyage. Utiliser un chiffon sec et doux.
Sécurité	Ne pas ouvrir l'alimentation (composants haute tension). Intervention par personnel qualifié uniquement.
Pièces détachées et réparabilité	Ventilateur de rechange disponible. Contacter le service après-vente pour toute réparation.

FOIRE AUX QUESTIONS - ODIN PLUS 700W GIGABYTE

Comment installer l'alimentation ODIN PLUS 700W ?

Coupez l'alimentation et débranchez le câble secteur. Retirez l'ancienne alimentation si présente. Installez la nouvelle en fixant les vis. Branchez tous les connecteurs (ATX 24 broches, CPU 4+4 broches, PCI-E, SATA, etc.) sur la carte mère et les périphériques. Refermez le boîtier, branchez le câble secteur et mettez l'interrupteur I/O sur "I". Consultez le manuel d'utilisation pour le schéma de câblage.

Quelle est la puissance réelle de cette alimentation ?

La puissance nominale est de 700 watts. Elle est certifiée 80 PLUS Bronze, garantissant une efficacité d'au moins 87% à 50% de charge, ce qui réduit la consommation électrique et la chaleur dissipée.

Est-ce que le ventilateur est silencieux ?

Le ventilateur de 120 mm est conçu pour un fonctionnement silencieux tout en assurant un refroidissement efficace. Il est équipé de LED bleues que vous pouvez éteindre à l'aide de l'interrupteur dédié.

Cette alimentation est-elle compatible avec la technologie SLI de NVIDIA ?

Oui, elle est certifiée NVIDIA SLI Ready grâce à ses deux connecteurs PCI-E 6+2 broches et ses rails +12V séparés.

Comment allumer ou éteindre les LED du ventilateur ?

L'alimentation est équipée d'un interrupteur LED situé sur le boîtier. Appuyez dessus pour allumer ou éteindre les LED bleues du ventilateur selon votre préférence.

Que faire si mon ordinateur ne démarre pas après l'installation ?

Vérifiez que tous les connecteurs sont bien enfoncés, en particulier le connecteur ATX 24 broches et le connecteur CPU 4+4 broches. Assurez-vous que l'interrupteur I/O est en position "I" et que le câble secteur est branché. Essayez de déconnecter les périphériques non essentiels pour tester.

Quelles sont les protections intégrées de l'ODIN PLUS 700W ?

Elle dispose de quatre protections : OPP (surpuissance), OVP (surtension), OCP (surintensité), et OTP (surchauffe). Ces protections coupent automatiquement l'alimentation en cas de défaut pour protéger vos composants.

Puis-je utiliser d'autres câbles que ceux fournis ?

Il est fortement recommandé d'utiliser uniquement les câbles d'origine fournis avec l'alimentation. Des câbles non compatibles pourraient endommager la carte mère ou les périphériques.

Comment nettoyer l'alimentation ?

Débranchez l'alimentation du secteur. Utilisez un chiffon sec et doux pour essuyer l'extérieur du boîtier. Pour le ventilateur, vous pouvez souffler de l'air comprimé à travers les grilles. N'ouvrez jamais le boîtier.

Quelle est la différence entre les rails +12V ?

L'alimentation possède quatre rails +12V (étiquetés +12V1 à +12V4) qui distribuent séparément le courant aux différents composants. Cela améliore la stabilité et la sécurité en répartissant la charge.

MODE D'EMPLOI ODIN PLUS 700W GIGABYTE

ODIN Plus 700W

English User's Guide

Features

• Complies to Intel ATX 12V V2.3.
  Active PFC design
• New technology layout high efficiency design
  GIGABYTE board layout design
• Equipped with Japan made bulk capacitor and solid capacitors at secondary side.
• 80Plus bronze certified high efficiency power supply that reduces energy wasted and electricity usage.
  12CM intelligent transparent cooling fan with Blue LED
• Equipped with LED switch to turn on/off LED at will
• Quad rails of +12V output
  PCI-E 2.0 ready
  Certified NVIDIA SLI ready
  Sleeved cabling
  Color-coded extra large heat-sink
  Elegant black coated casing
• Multiple safety protection features: OPP/OVP/OCP/OTP
  RoHS and WEEE compliant

The following are not covered by the warranty:

1. Using the product incorrectly or in a manner other than the designed purpose.
2. Nonobservance of the proper operation provided.
3. Malfunction due to interference from other devices.
4. Unapproved modification of the product.
5. Consequential damage to other objects due to the product's fault.
6. Malfunction arising from natural hazards E.g. earthquake, lightning, fire, and floods.

The product's warranty label has been removed or damaged.

STEP1

If your system does not have a power supply installed, please skip to Step 2.

1. Turn off power and disconnect power cable.
2. Disconnect all connectors from your existing power supply.
3. Remove the screws securing your existing power supply unit, than take it out of the case.

STEP2

1. Install your ODIN Plus Power Supply.
2. Connect all power connectors to the motherboard and all devices as needed.
3. Secure the power supply firmly at the right position of chassis by using screws from the retail package
4. Close the chassis and connect the AC power cord.
5. Switch the I/O switch to "I" position, and now the system is ready for operation.

Do not open this power supply unit!

No serviceable components inside!

Qualified service personnel only!

Incorrect connector installation may possibly burn out the motherboard and other components.

Connector List

ATX Motherboard connector (24 Pin)

Signal	Pin	Color	Signal	Pin	Color
COM	24	Black	+3.3V	12	Orange
+5V	23	Red	+12V 1	11	YEL/BLK
+5V	22	Red	+12V 1	10	YEL/BLK
+5Vs		White
+5V	21	Red	+5Vsb	9	Purple
-	20	-	PWR.ok	8	Gray
COM	19	Black	COM	7	Black
COM	18	Black	+5V	6	Red
COM	17	Black	COM	5	Black
PS_ON	16	Green	+5V	4	Red
COM	15	Black	COM	3	Black
-12V	14	Blue	+3.3V	2	Orange
+3.3V	13	Orange	+3.3V	1	Orange
+3.3Vs		Brown

CPU connector (4+4 Pin)

Signal	Pin	Color	Signal	Pin	Color
+12V2	8	Yellow	COM	4	Black
+12V2	7	Yellow	COM	3	Black
+12V2	6	Yellow	COM	2	Black
+12V2	5	Yellow	COM	1	Black

PCI-E connector 1 (6+2 Pin)

Signal	Pin	Color	Signal	Pin	Color
COM	2	Black	COM	1	Black
COM	6	Black	+12V3	3	YEL/BLU
COM	5	Black	+12V3	2	YEL/BLU
COM	4	Black	+12V3	1	YEL/BLU

PCI-E connector 2 (6+2 Pin)

Signal	Pin	Color	Signal	Pin	Color
COM	2	Black	COM	1	Black
COM	6	Black	+12V4	3	YEL/GRN
COM	5	Black	+12V4	2	YEL/GRN
COM	4	Black	+12V4	1	YEL/GRN

Peripheral Connector

Signal	Pin	Color
+12V1	1	YEL/BLK
COM	2	Black
COM	3	Black
+5V	4	Red

SATA Connector

Signal	Pin	Color
+12V1	5	YEL/BLK
COM	4	Black
+5V	3	Red
COM	2	Black
+3.3V	1	Orange

FDD Connector

Signal	Pin	Color
+12V1	4	YEL/BLK
COM	3	Black
COM	2	Black
+5V	1	Red
