Type de produit	Alimentation pour ordinateur
Marque	GIGABYTE
Modèle	ODIN PLUS 500W
Puissance nominale	500 W
Norme ATX	Intel ATX 12V V2.3
Certification d'efficacité	80PLUS Bronze
PFC actif	Oui
Type de ventilateur	12 cm, intelligent, transparent, avec voyant bleu
Interrupteur du voyant	Oui (allumer/éteindre)
Sorties +12V	Triple rail
Compatibilité PCI-E	PCI-E 2.0
Support NVIDIA SLI	Certifié PRET pour SLI
Condensateurs	Japonais et condensateurs pleins côté secondaire
Câblage gainé	Oui
Radiateur extra large	Avec code-couleurs
Boîtier noir	Élégant, surface noire
Protections	OPP, OVP, OCP, OTP
Conformités	RoHS, WEEE
Connecteur principal ATX	24 broches
Connecteur CPU	4+4 broches
Connecteurs PCI-E	2 x (6+2 broches)
Connecteurs périphériques	4 broches (Molex)
Connecteurs SATA	Oui (non spécifié nombre exact)
Connecteur FDD	4 broches
Installation	Guide en 2 étapes avec précautions

FOIRE AUX QUESTIONS - ODIN PLUS 500W GIGABYTE

Quelle est la puissance du bloc d'alimentation GIGABYTE ODIN PLUS 500W ?

La puissance nominale est de 500 watts, adaptée pour des configurations de jeu ou de travail standard.

Quelle certification d'efficacité possède ce modèle ?

Le bloc est certifié 80PLUS Bronze, garantissant une efficacité énergétique d'au moins 82% à 20% de charge, 85% à 50% et 82% à 100%.

Est-ce que l'ODIN PLUS 500W supporte le refroidissement silencieux ?

Oui, il est équipé d'un ventilateur intelligent de 12 cm qui ajuste sa vitesse en fonction de la température, et il dispose d'un voyant bleu avec interrupteur pour l'allumer ou l'éteindre.

Quels connecteurs sont fournis avec cette alimentation ?

Elle inclut un connecteur ATX 24 broches, un connecteur CPU 4+4 broches, deux connecteurs PCI-E 6+2 broches, des connecteurs périphériques (Molex), SATA et FDD.

Cette alimentation est-elle compatible avec les cartes graphiques NVIDIA ?

Oui, elle est certifiée PRET pour NVIDIA SLI et compatible PCI-E 2.0, ce qui permet de faire fonctionner plusieurs cartes graphiques.

Quelles protections sont intégrées dans l'ODIN PLUS 500W ?

Le bloc est protégé contre les surcharges (OPP), surtensions (OVP), surintensités (OCP) et surchauffes (OTP).

Puis-je ouvrir l'alimentation pour la réparer ?

Non, il est interdit d'ouvrir l'unité car elle contient des composants haute tension dangereux. Aucun composant réparable à l'intérieur, seul un personnel qualifié peut intervenir.

Quel type de condensateurs est utilisé dans ce bloc ?

Il utilise des condensateurs fabriqués au Japon et des condensateurs pleins sur le côté secondaire pour une meilleure fiabilité et durée de vie.

L'alimentation est-elle compatible avec les boîtiers standards ?

Oui, elle respecte la norme ATX 12V V2.3 et s'installe dans tout boîtier compatible ATX. Elle est livrée avec les vis nécessaires.

Comment installer correctement l'ODIN PLUS 500W ?

Suivez les étapes : 1) débranchez l'ancienne alimentation, 2) installez la nouvelle en fixant les vis, 3) branchez tous les connecteurs (carte mère, CPU, périphériques), 4) fermez le boîtier et basculez l'interrupteur I/O sur 'I'. Attention à ne pas brancher les connecteurs de manière incorrecte.

MODE D'EMPLOI ODIN PLUS 500W GIGABYTE

Caracteristiques

• Compatible avec l'Intel ATX 12V V2.3.
• Design PFC actif
• Agencement nouvelle technologie et design hautement efficace
• Design de la carte par GIGABYTE
• Equipé de condensateurs fabriqués au Japon et de condensateurs pleins sur le second côté.
• Bloc d'alimentation haute efficacité certifié 80Plus Bronze réduisant le gaspillage d'énergie et la quantité d'électricité utilisée.
• Ventilateur de refroidissement intelligent transparent de 12CM avec VOYANT bleu
• Equipé d'un interrupteur pour le VOYANT afin de l'allumer et l'éteindre selon le besoin.
• Sortie Triple rang +12V
• Compatible PCI-E 2.0
• Certifié PRÉT pour NVIDIA SLI Cablage gainé
• Radiateur extra large avec code-couleurs
• Casier élégant à surface noire
• Fonctions de protection multiples : OPP/OVP/OCP/OTP
• Conforme à RoHS et WEEE

Ce qui suit n'est pas couvert par la garantie :

1. Utiliser le produit de manière incorrecte ou autre que celle pour laquelle il a été conçu.
2. Le non-respect du fonctionnement normal entraîne.
3. Erreur de fonctionnement due à l'interférence d'autres dispositifs.
4. Une modification non approuvée au produit. 5. Résultat de l'achat.
5. Dégâts a d'autres produits causés par le produit. 6. Les produits de la société ne sont pas mentionnés dans les autres sociétés.
6. Disctionnement suite a des catastrophes naturelles Ex: tremblement de terre, foudre, incendie et inonda-tion.
7. L'étiquette de la garantie a été retirée ou endommagée.
8. Les périphériques internes, complétant l'alimentation, le disque dur, le lecteur de CD-ROM, la carte mère, les ventilateurs, etc., ne devront pas être détachés du boîtier avant le transport de l'ordinateur, pour ne pas provoquer des dommages sur le boîtier ou sur les autres périphériques de l'ordinateur.
9. Toute perte ou dommage due à une non-observance des directives d'installation dans ce manuel.

ETAPE1

Si votre système ne comporte pas de bloc d'alimentation, veuillez passer à l'étape 2.

1. Coupez l'alimentation et débranchez le cordon d'alimentation.
2. Débranchez tous les connecteurs de votre bloc d'alimentation existant.
3. Retirez les vis retenant votre bloc d'alimentation actuel, puis sortez-le du boîtier.

ETAPE 2

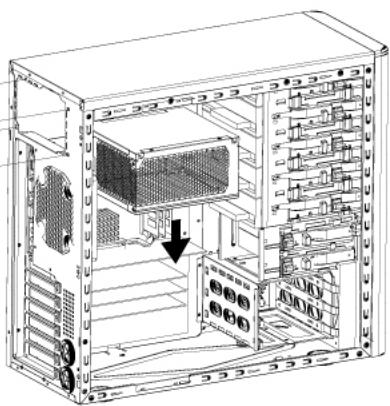

1. Installez le Bloc d'Alimentation ODIN Plus. 2. Veuillez brancher tous les connecteurs d'alimentation à la carte mère et à tous les périphériques selon vos besoins. 3. Fixez le bloc d'alimentation à la bonne position sur le boîtier à l'aide des vis contenus dans l'emballage. 4. Fermez le boîtier et connectez le cordon d'alimentation AC. 5. Basculer l'interrupteur I/O sur la position « I »; le système est maintenant prêt pour le fonctionnement.

N'ouvre pas l'unité du bloc d'alimentation!

Aucun composant réparable à l'intérieur!

Pour personnel qualifié uniquement!

Le branchement incorrect des connecteurs peut entraîner la destruction de la carte mère et des autres composants.

Liste des connecteurs

Connecteur de la carte mère ATX (24 broches)

Signal	Broches	Couleur	Signal	Broches	Couleur
COM	24	Noir	+3.3V	12	Orange
+5V	23	Rouge	+12V 1	11	JAU/NOIR
+5V	22	Rouge	+12V 1	10	JAU/NOIR
+5Vs		Blanc
+5V	21	Rouge	+5Vsb	9	Violet
-	20	-	PWR.ok	8	Gris
COM	19	Noir	COM	7	Noir
COM	18	Noir	+5V	6	Rouge
COM	17	Noir	COM	5	Noir
PS_ON	16	Vert	+5V	4	Rouge
COM	15	Noir	COM	3	Noir
-12V	14	Bleu	+3.3V	2	Orange
+3.3V	13	Orange	+3.3V	1	Orange
+3.3Vs		Brun

Connecteur CPU (4+4 broches)

Signal	Broches	Couleur	Signal	Broches	Couleur
+12V2	8	Jaune	COM	4	Noir
+12V2	7	Jaune	COM	3	Noir
+12V2	6	Jaune	COM	2	Noir
+12V2	5	Jaune	COM	1	Noir

Connecteur PCI-E (6+2 broches)

Signal	Broches	Couleur	Signal	Broches	Couleur
COM	2	Noir	COM	1	Noir
COM	6	Noir	+12V3	3	JAU/BLEU
COM	5	Noir	+12V3	2	JAU/BLEU
COM	4	Noir	+12V3	1	JAU/BLEU

Connecteur 2 PCI-E (6+2 broches)

Signal	Broches	Couleur	Signal	Broches	Couleur
COM	2	Noir	COM	1	Noir
COM	6	Noir	+12V1	3	JAU/BLEU
COM	5	Noir	+12V1	2	JAU/BLEU
COM	4	Noir	+12V1	1	JAU/BLEU

Connecteur périphérique

Signal	Broches	Couleur
+12V1	1	JA/NOIR
COM	2	Noir
COM	3	Noir
+5V	4	Rouge

Connecteur SATA

Signal	Broches	Couleur
+12V1	5	JAU/NOIR
COM	4	Noir
+5V	3	Rouge
COM	2	Noir
+3.3V	1	Orange

Connecteur FDD

Signal	Broches	Couleur
+12V1	4	JAU/NOIR
COM	3	Noir
COM	2	Noir
+5V	1	Rouge
