ODIN GT 550W - Alimentation pour ordinateur GIGABYTE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Alimentation pour ordinateur
Marque	GIGABYTE
Modèle	ODIN GT 550W
Dimensions (L x l x H)	150 x 160 x 86 mm
Puissance totale continue	550 W
Tension d'entrée	90-264 V AC (pleine plage)
Fréquence d'entrée	47-63 Hz
Efficacité	≥80 % (à charge nominale 115/230 V)
Norme ATX	ATX 12V Version 2.2
Nombre de rails +12V	4 (12V1, 12V2, 12V3, 12V4)
Protections intégrées	OCP (surintensité), OVP (surtension), UVP (sous-tension), SCP (court-circuit), OTP (surchauffe)
Ventilateur	140 mm, contrôle de vitesse via logiciel (ODIN GT)
Gestion des câbles	Modulaire (câbles gainés avec gestion intelligente)
Condensateurs	Japonais (haute fiabilité)
MTBF	100 000 heures minimum à 25°C
Normes de sécurité	cUL (UL60950), TUV (EN60950), CB (IEC 950), CE, CCC
Compatibilité RoHS	Oui (sans plomb, mercure, cadmium)

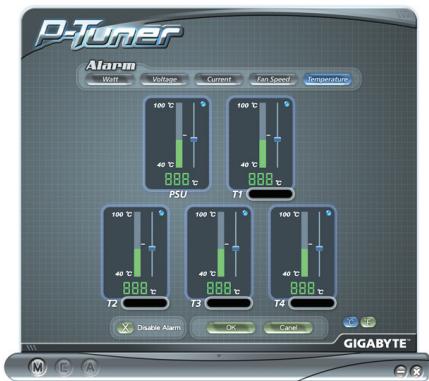

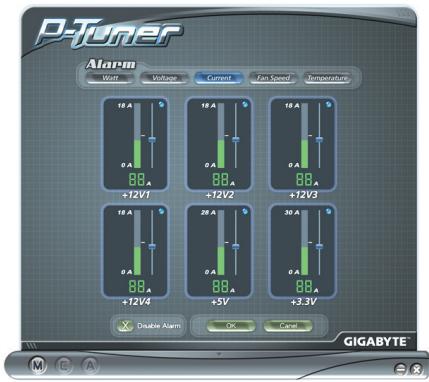

Logiciel de contrôle	Power Tuner (Windows 2000/XP/Vista)
Connecteurs principaux	1x 24 broches ATX, 1x 8 broches +12V, 1x 4 broches +12V, 1x PCI-E 6 broches
Accessoires inclus	Câbles modulaires, capteur de température, convertisseur USB, CD logiciel, vis, cordon d'alimentation

FOIRE AUX QUESTIONS - ODIN GT 550W GIGABYTE

Quelle est la puissance maximale de l'ODIN GT 550W ?

La puissance totale continue est de 550 W. La puissance combinée +5V et +3,3V est limitée à 140 W, et le courant total sur les rails +12V ne doit pas dépasser 41 A.

Ce bloc d'alimentation est-il compatible avec ma carte mère ?

Oui, il est conforme à la norme ATX 12V Version 2.2. Il dispose d'un connecteur principal 24 broches et d'un connecteur CPU 4/8 broches +12V, compatibles avec la plupart des cartes mères récentes.

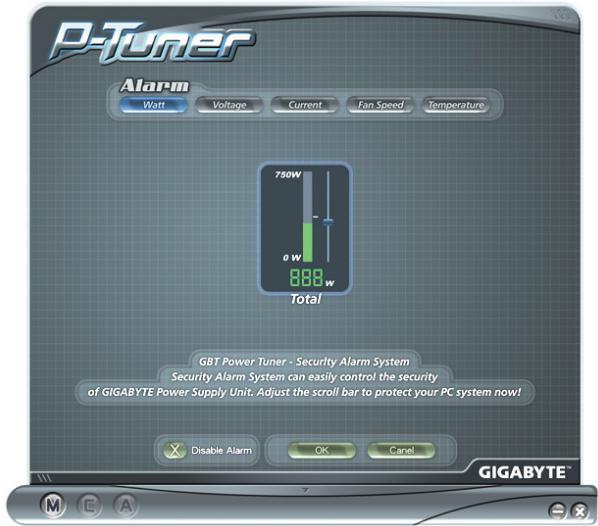

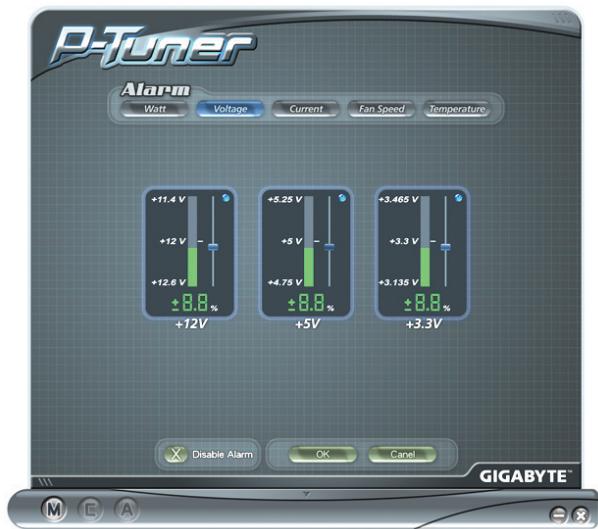

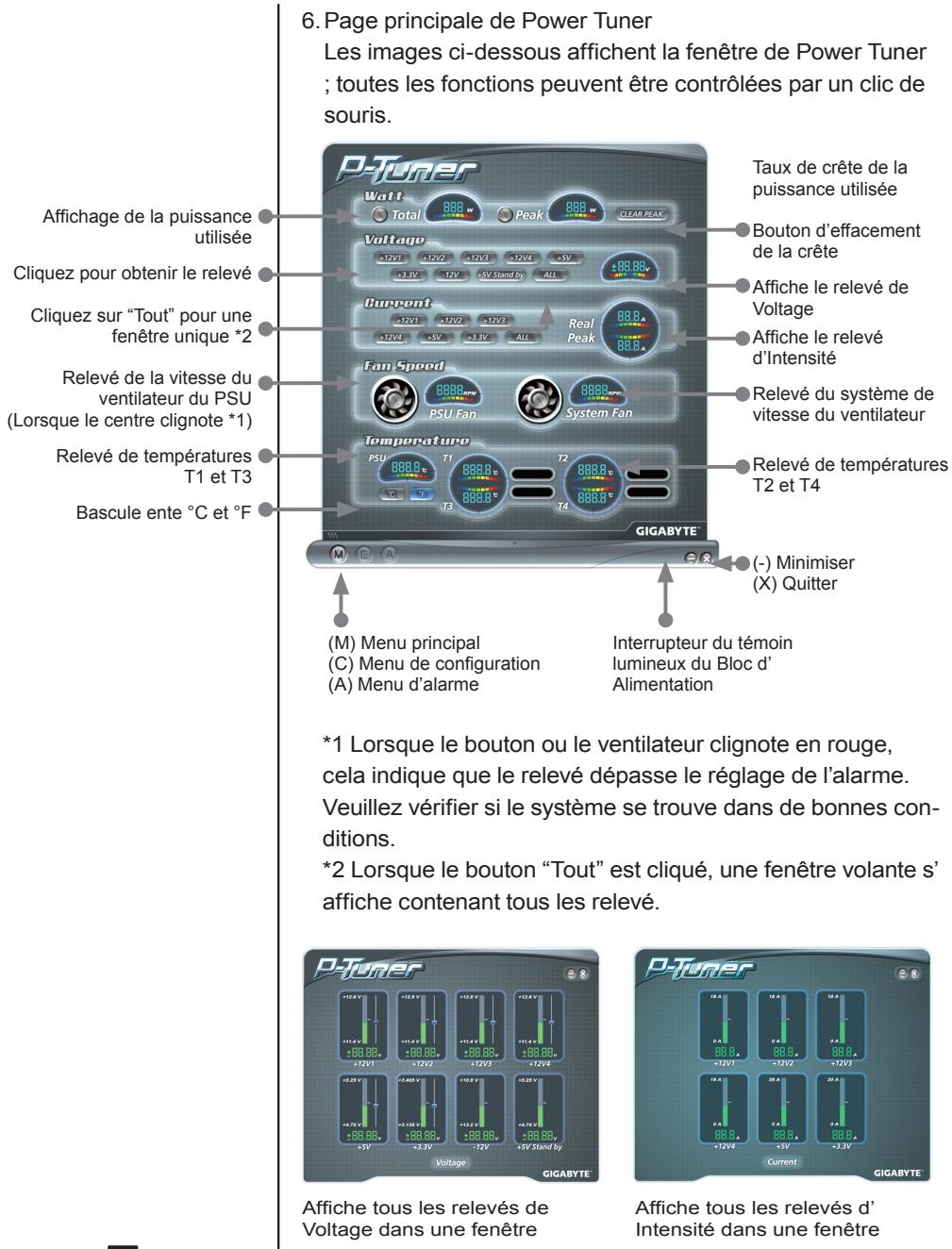

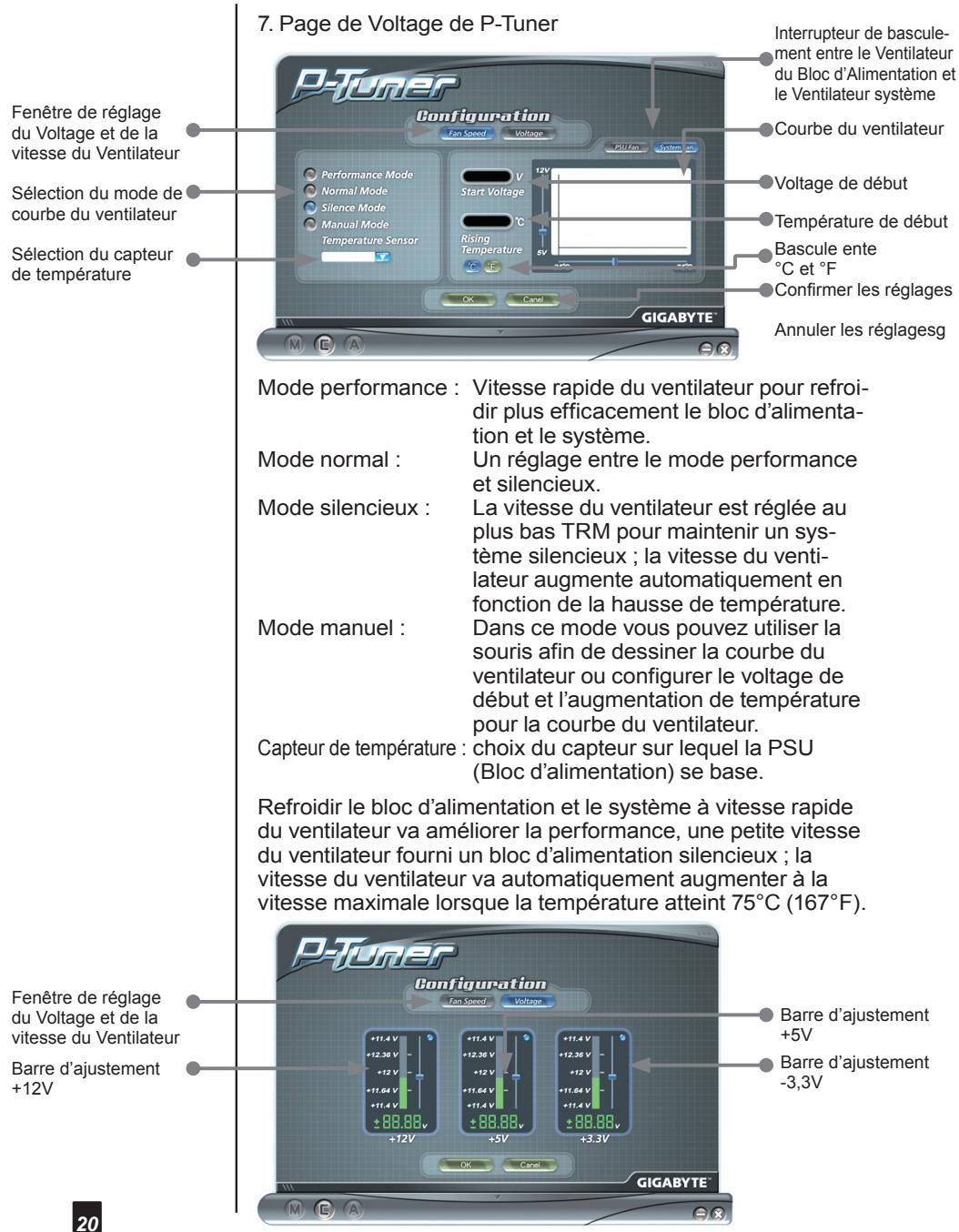

Comment installer le logiciel Power Tuner ?

Insérez le CD fourni dans votre lecteur. Si l'installation ne démarre pas automatiquement, ouvrez le dossier du lecteur et double-cliquez sur setup.exe. Suivez les instructions à l'écran. Power Tuner permet de surveiller tensions, températures et vitesses de ventilateur.

Que faire si le système ne démarre pas après avoir modifié les tensions avec Power Tuner ?

Débranchez l'alimentation secteur et tous les câbles de la carte mère. Branchez le bloc sur un autre PC via le convertisseur USB, installez Power Tuner, puis utilisez le kit de démarrage pour allumer l'alimentation. Réinitialisez les paramètres dans Power Tuner.

Puis-je utiliser tous les câbles modulaires en même temps ?

Oui, vous pouvez connecter tous les câbles fournis, mais pour un meilleur flux d'air, il est recommandé de ne brancher que ceux nécessaires. La gestion intelligente des câbles permet de n'utiliser que les câbles requis.

Comment fonctionne la protection contre les surtensions ?

Le bloc est équipé d'une protection OVP (Over Voltage Protection) qui verrouille la sortie si la tension dépasse les seuils : +3,3V > 4,5V, +5V > 7,0V, +12V > 15,6V. Pour réinitialiser, coupez puis rallumez l'alimentation.

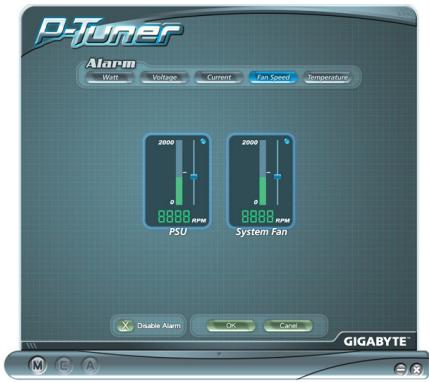

Le ventilateur est-il contrôlable ?

Oui, le ventilateur de 140 mm peut être contrôlé en vitesse via le logiciel Power Tuner (uniquement sur ODIN GT). Vous pouvez également brancher deux ventilateurs système supplémentaires sur le connecteur dédié.

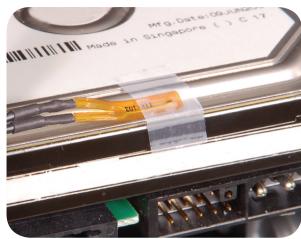

Où placer le capteur de température fourni ?

Utilisez l'adhésif pour coller le capteur sur la surface dont vous souhaitez surveiller la température, comme le boîtier ou le dissipateur. Ne le placez jamais entre le processeur et son ventilateur pour éviter d'endommager le capteur et le CPU.

Quelle est la durée de vie typique de ce bloc ?

La durée moyenne avant panne (MTBF) est de 100 000 heures à 25°C. Cela correspond à environ 11 ans de fonctionnement continu.

Le bloc est-il garanti contre les défauts de fabrication ?

GIGABYTE offre une garantie limitée. Ne sont pas couverts : mauvaise utilisation, dommages causés par des catastrophes naturelles, altération de l'étiquette de garantie, ou non-respect des instructions d'installation. Veuillez consulter le manuel pour les détails.

MODE D'EMPLOI ODIN GT 550W GIGABYTE

Manuel de l'utilisateur du bloc d'alimentation

Bloc d'alimentation ATX 12V Version 2,2

Les spécifications sont sujettes à modifications sans avertissement. Tous les noms et produits de marque sont des marques déposées par leurs sociétés respectives.

Les blocs d'alimentation de la série GIGABYTE Odin délivrent une compatibilité et une performance exceptionnelle pour les utilisateurs experts et les accrocs du jeu. Ils délivrent également un jeu complet d'utilitaires de réglage pour l'optimisation de la performance. De plus, tous les condensateurs de la série Odin fabriqués au Japon améliorent la longévité et la stabilité de l'ensemble du système.

Les blocs d'alimentation de la série Odin répondent aux nouvelles spécifications d'ATX 12V version 2,2, et les surpassent. Ceci inclus 4 sorties 12V qui délivrent une énergie puissante, sécurisée et plus fiable à votre matériel. Grâce à +80% d'efficacité, le bloc d'alimentation contribue à économiser plus d'énergie et d'argent sur la facture d'électricité comparé aux blocs d'alimentation standards. Ils générent aussi moins de chaleur grâce à la grande efficacité du ventilateur de 14cm qui rend les blocs d'alimentation refroidis, silencieux et prolonge leurs durée de vie. De plus, la série Odin comprend une variété de circuits protecteurs de qualité industrielle.

La série Odin de blocs d'alimentation propose une fonction de Gestion Intelligente de Câble. Tous les câbles sont gainés et les connecteurs sont protégés. Ceci vous permet de connecter uniquement les câbles qui sont utilisés pour un meilleur flux d'air interne et un espace interne ordonné.

En tant que membre de la communauté globale, Gigabyte fournit des produits respectant l'environnement et observant les directives de l'Union Européenne sur les Restrictions de Substances Dangereuses (RoHS); qui limitent l'utilisation de plomb, mercure, cadmium et autres substances dangereuses dans les produits électroniques. Du choix des composants et des matériaux au processus de production, la fabrication d'accessoires, emballage/couleur des boîtes, etc., GIGABYTE a minutieusement examiné et conçu ce produit pour répondre à 100% aux exigences RoHS. GIGABYTE va continuer à développer des com

composants PC répondant aux exigences RoHS et fournir des ressources précieuses pour promouvoir et anticiper les buts et objectifs des directives RoHS.

Ce qui suit n'est pas couvert par la garantie : 1. Utiliser le produit de manière incorrecte ou autre que celle pour laquelle il a été conçu. 2. Le non-respect du fonctionnement normal entraîne 3. Erreur de fonctionnement due à l'interférence d'autres dispositifs 4. Un traitement non approuvé au produit 5. Dégâts à d'autres produits causés par le produit. 6. Dysfonctionnement suite à des catastrophes naturelles. Ex : tremblement de terre, foudre, incendie et inondation. 7. L'étiquette de la garantie a été retirée ou endommagée. 8. Les périphériques internes, comprenant l'alimentation, le disque dur, le lecteur de CD-ROM, la carte mère, les ventilateurs, etc., ne devront pas être détachés du châssis avant le transport de l'ordinateur, pour ne pas provoquer des dommages sur le châssis ou sur les périphériques de l'ordinateur. 9. Toute perte ou dommage dus à une non-observation des directives d'installation dans ce manuel.

CAUTION

Avertissement! danger

N'ouvrez pas l'unité du bloc d'alimentation!

Aucun composant réparable à l'intérieur!

Consultez uniquement le Support pour un personnel de service qualifié!

Ne modifiez pas cette unité de bloc d'alimentation!

Un branchement incorrect des connecteurs peut entraîner la destruction de la carte mère et d'autres composants. Assurez-vous de suivre les instructions d'installation du manuel.

Veuillez consulter la version Anglaise pour toutes les images.

Configuration système nécessaire

1. Windows 2000\XP\Vista 2. CD-Rom 3. Espace Disque Dur commandé : 30Mo 4. RAM recommandée : 512mo RAM
2. Résolution d'affichage recommandée : 1024 x 768 ou supérieur

Unité de Bloc d'Alimentation	Vis de serrage	Système de contrôle de vitesse du ventilateur et cable d'alimentation (uniquement pour ODIN GT)	Cordon capteur de température (uniquement ODIN GT)
1	4	1	4
Convertisseur USB (uniquement ODIN GT)	Cordon d'alimentation PCI-E (Rouge)	Cordon d'alimentation PCI-E (Bleu) (uniquement 800W et 680W)	Cordon d'alimentation des péripériques complément connecteur pour le lecteur de disquette.
1	1	1	1
Cordon d'alimentation S-ATA	Cordon d'alimentation des péripériques	CD (uniquement Odin GT)
2	1	1

1. Bloc d'alimentation

Unité de Bloc d'Alimentation. P.06

Cables du Bloc d'Alimentation. P.07

Connecteurs du Bloc d'Alimentation. P.08

2. Spécifications

Entree. P10

Sortie. P11

Marche/Arrêt Télécommande. P.12

Temps de maintien. P.12

Bon Délai de Puissance. P.12

Délai d'Échec de Puissance. P.12

Délai de mise en marche. P.12

Dépassement Passager. P.12

Durée de la hausse. P.12

Protection. P13

Environnement. P.13

HI-POT (Isolation Entrée/Sortie). P.14

Nécessite CE. P14

MTBF. P.14

Dimensions. P14

1. Bloc d'alimentation

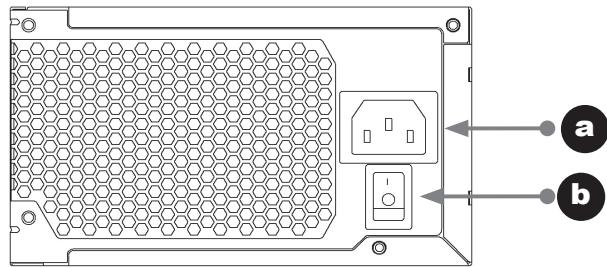

1-1. Unité de Bloc d'Alimentation

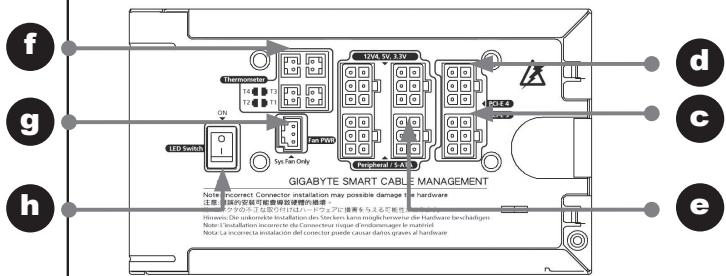

a. Entrée AC b. Interrupteur d'alimentation AC c. Gestion du câble PCI-E 1 Rouge d. Gestion du câble PCI-E 2 Bleu e. Gestion du câble d'alimentation des périphériques 12V, 5V et 3,3V f. Gestion du câble du capteur de température (uniquement pour Odin GT) g. Gestion du câble d'alimentation du contrôle de vitesse du ventilateur (uniquement pour Odin GT) h. Interrupteur du témoin lumineux (uniquement pour Odin Pro)

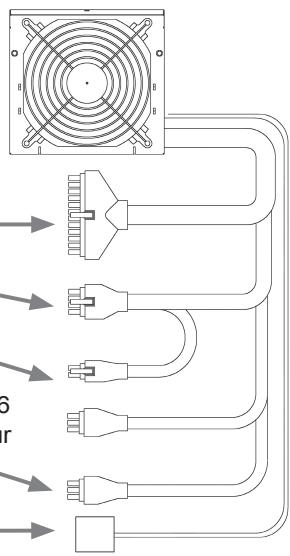

1-2. Cables du bloc d'alimentation

a. Connecteur d'alimentation principal 24 broches b. Connecteur d'alimentation du processeur 8 broches +12V c. Connecteur d'alimentation du processeur 4 broches +12V d. Connecteur d'alimentation PCI-E 6 broches (uniquement 1 connecteur PCI-E pour 550W) e. Connecteur pour Données USB (uniquement pour Odin GT) f. Gestion intelligente des cables - cordon d'alimentation PCI-E (Rouge et Bleu) g. Gestion intelligente des cables - cordon d'alimentation des périphériques h. Gestion intelligente des cables - cordon d'alimentation pour périphérique et connecteur pour le lecteur de disquette. i. Gestion intelligente des cables - cordon d'alimentation S-ATA j. Gestion intelligente des cables - cordon du capteur de température (uniquement pour Odin GT) k. Gestion intelligente des cables - cordon d'alimentation du système de contrôle de vitesse du ventilateur (uniquement pour Odin GT) l. Convertisseur USB (uniquement pour Odin GT)

1-3-1. Connecteur d'alimentation principal 24 broches

18AWG (câblage)	Signal	Broches	Broches	Signal	18AWG (câblage)
Orange	+3,3Vdc	13	1	+3,3Vdc	Orange
Bleu	-12Vdc	14	2	+3,3Vdc	Orange
Noir	COM	15	3	COM	Noir
Vert (22 AWG)	PS-ON	16	4	+5Vdc	Rouge
Noir	COM	17	5	COM	Noir
Noir	COM	18	6	+5Vdc	Rouge
Noir	COM	19	7	COM	Noir
		20	8	POK	Gris (22 AWG)
Rouge	+5Vdc	21	9	+5VSB	Violet
Rouge	+5Vdc	22	10	+12V1dc	Jaune
Rouge	+5Vdc	23	11	+12V1dc	Jaune
Noir	COM	24	12	+3,3Vdc	Orange

8 Broches 12V+

18AWG (câblage)	Signal	Broches	Broches	Signal	18AWG (câblage)
Jaune	+12V2DC	5	1	COM	Noir
Jaune	+12V2DC	6	2	COM	Noir
Jaune	+12V2DC	7	3	COM	Noir
Jaune	+12V2DC	8	4	COM	Noir

4 Broches 12V+

18AWG (câblage)	Signal	Broches	Broches	Signal	18AWG (câblage)
Jaune	+12V2DC	3	1	COM	Noir
Jaune	+12V2DC	4	2	COM	Noir

1-3-3. Connecteur d'alimentation PCI express +12V

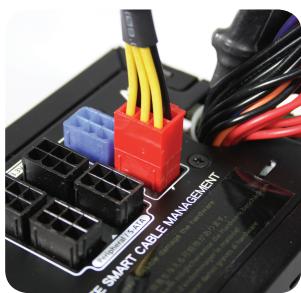

Connecteur PCI-Express Gestion intelligente des cables Odin GT et PRO vers PSU (Il y a les connecteurs Rouge et Bleu pour les rails 12V différents)

18AWG (câblage)	Signal	Broches	Broches	Signal	18AWG (câblage)
Noir	COM	4	1	12V1DC	Jaune
Noir	COM	5	2	12V1DC	Jaune
Noir	COM	6	3	12V1DC	Jaune

1-3-4. Gestion intelligente des câbles - Cordon d'alimentation pour périphérique et connecteur pour le lecteur de disquette

Broches	Signal	18AWG (câblage)
1	+12V4DC	Jaune
2	COM	Noir
3	COM	Noir
4	+5VDC	Rouge

1-3-5. Cordon de connexion pour lecteur de disquette

Broches	Signal	18AWG (câblage)
1	+5VDC	Rouge
2	COM	Noir
3	COM	Noir
4	+12V4DC	Jaune

1-3-6. Cordon de connexion d'alimentation pour périphériques disques durs s-ata

Broches	Signal	18AWG (câblage)
1	+3,3 VDC	Orange
2	COM	Noir
3	+5VDC	Rouge
4	COM	Noir
5	+12V4DC	Jaune

1-3-7. Gestion intelligente de câbles - Cordon de connexion d'alimentation pour périphériques disques durs s-ata

Broches	Signal	18AWG (câblage)
1	+12 VDC	Jaune
2	COM	Noir
3	+5VDC	Rouge
4	COM	Noir
5	+3,3VDC	Orange
6	NC	NC

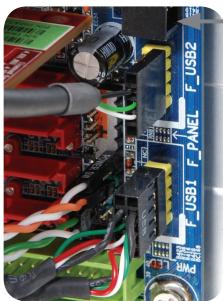

1-3-8. Connecteur pour données USB

Uniquement pour bloc d'alimentation de la série ODIN GT, veuillez consulter le manuel de l'utilitaire de la carte mère pour la connexion du connecteur de données USB sur le connecteur USB de la carte mère ou utiliser le convertisseur USB à brancher à l'E/S située à l'arrière.

Broches 1

Broches	Signal	20AWG (câblage)
1
2	Données -	Blanc
3	Données +	Vert
4	Neutre	Noir
5

Un branchement incorrect des connecteurs peut entraîner la destruction de la carte mère et d'autres composants. Assurez-vous de suivre les instructions d'installation du manuel. Vérifiez deux fois la correspondance des couleurs de broches avec celles dans le manuel de l'utilisateur de la carte mère.

1-3-9. Connecteurs de contrôle de vitesse du ventilateur

Broches 1

Broches	Signal	24 AWG (câblage)
1	Com	Noir
2	+5VDC	Rouge
3	Signal	Jaune

1-3-10. Gestion intelligente des câbles - Connecteurs de contrôle de vitesse du ventilateur

Broches 1

Broches	Signal	24 AWG (câblage)
1	Com	Noir
2	+5VDC	Rouge
3	Signal	Jaune

1-3-11. Gestion intelligente des câbles - capteur de température

Gestion intelligente des câbles - Connecteur du capteur de température

Avertissement

Ne placez pas le capteur de température entre le processeur et le ventilateur; cela entraînera des dommages au capteur de température et entraînera certainement la surchauffe du processeur et son endommagement.

2-1-1 Voltage

Nom du module	Minimum	Nominal	Maximum	Unités
GE-S800A-D1	90	115-230	264	VAC rms
GE-S680A-D1	90	115-230	264	VAC rms
GE-S550A-D1	90	115-230	264	VAC rms

47Hz~63Hz

2-1-3 INTENSITE

115Vac - 8,0A max / 230Vac - 4,0A max

115Vac - 10,0A max / 230Vac - 5,0A max

(uniquement 800W)

2-1-4 Intensite demarrage

55A max. lorsque l'entrée AC 115Vac en démarrage à froid à 25°C

110A max. lorsque l'entrée AC 230Vac en démar

charge à froid à 25°C

80% (min) en chargement complet (typique) et 115Vac et 230Vac en entrée.

(pour des conditions de charge de 20%, 50% et 100% )

2-1-6 Intensite de FUITE

3,5mA max.

2-1-7 Facteur de puissance

PF>0,9

2-2 SORTIE

Voltage	+5V	+3,3V	+12V1	+12V2	+12V3	+12V4	-12V	+5Vsb
Charge Max*1	28,0	30,0	18,0	18,0	18,0A	18,0A/	0,8	3,0
	A	A	A	A	25,0A	25,0A	A	A
Charge Min	2,0	0,5	1,0	1,0	1,0	1,0	0,0	0,0
	A	A	A	A	A	A	A	A
Charge de Crête	--	--	--	--	--	--	--	3,5
								A
Régulation	+5,	+5,	+5,	+5,	+5,	+5,	+9,	+5,
	-4%	-3%	-4%	-4%	-4%	-4%	-5%	-4%
Ondulation et Bruit	50	50	120	120	120	120	120	50
	mV	mV	mV	mV	mV	mV	mV	mV

La puissance totale continue est de 800W MAX (GE-S800A-D1; GE-M800A-D1)/680W (GE-S680A-D1; GE-M680A-D1)/550W (GE-S550A-D1; GE-M550A-D1)

-La puissance combinée de +5V + 3.3V est 180W max. (GES800A-D1; GE-M800A-D1; GE-S680A-D1; GE-M680A-D1)/140W (GE-S550A-D1; GE-M550A-D1)

• L'intensité créée peut durer jusqu'à 12 secondes avec pas plus d'une occurrence par minute.
• La charge de sortie totale +12V n'excède pas 62A (GE-S800A-D1; GE-M800A-D1)/52A (GE-S680A-D1; GE-M680A-D1)/41A (GE-S550A-D1; GE-M550A-D1)

2-3 Marche/arrêt télécommande

TTL Haut/Alimentation éteinte; TTL Bas/Alimentation allumée

VIL = 0,8V max, IIL = -1,6mA max à Vin = 0,4V

VIH = 2,0V min à lin ≡ -200μA, VIH = 5,25V max à open ckt.

16msec (min.) à 80% de charge complète à 230Vac en entrée.

2-5 BON DELAI De puissance

100-500 msec

2-6 DELAI D'echec de puissance

1 msec.

2-7 DELAI De mise en MARCHE

2000 msec max. À la ligne nominale de charge totale

2-8 Dépassement passager

Changement de la progression de charge à 50% de la charge totale, bien que les autres charges restent constantes dans le taux. La tension de sortie DC restera dans la limite pendant les changements des 20% de charge.

L'estimation de charge est de 0,5A/uS et le condensateur se charge comme ci-dessous :

+5V	+3,3V	+12V1	+12V2	+12V3	+12V4	-12V	+5Vsb
1000uF	1000uF	2200uF	2200uF	2200uF	2200uF	NA	1uF

2-9 DUREE De la HAUSSE

2 ms max à charge totale

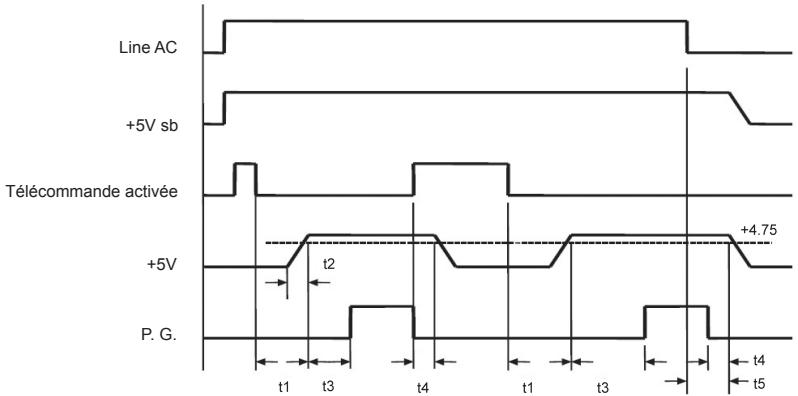

t 1: DELAI DE MISE EN MARCHE t2: DUREE DE LA HAUSSE t 3: BON DELAI DE PUISSANCE t 4: DELAI D'ECHEC DE PUISSANCE t 5: TEMPS DE MAINTIEN

Protection

Quand la protection de surintensité, de surtension, de surchauffe ou de court-circuit sont déclenchées, la sortie principale sera verrouillée. La sortie principale peut être réinitialisée en allumant et éteignant la télécommande cc ou si la sortie +5Vsb de l'alimentation ca est rétablie automatiquement quand la condition anormale disparait.

2-10-1. Protection sur-intensite

N'excède pas 240VA pour chaque sortie en voltage (en plus des 12V) +12V1, +12V2 sortie 25A max (GE-S800A-D1; GE-M800A-D1; GE-S680A-D1; GE-M680A-D1) +12V3, +12V4 sortie 38A max (GE-S800A-D1; GE-M800A-D1; GE-S680A-D1; GE-M680A-D1)

2-10-2. Protection sur-voltage

+3,3V sortie 4,5V max. +5,0V sortie 7,0V max. +12,0V sortie 15,6V max.

2-10-3. Protection sous-voltage

12V1 et 12V2 sortie 9,5V min 12V3 et 12V4 sortie 9,5V min +5V sortie 4,1V min +3.3V sortie 2,55V min

2-10-4. Protection court-circuit

Toutes les sorties vers GND (Neutre)

2-10-5. Protection sur-chauffage

Le bloc d'alimentation comprend un capteur de surchauffe, qui peut se déclencher et éteindre le bloc d'alimentation à 100°C. Ces conditions de surchauffe sont typiquement le résultat d'une surcharge d'intensité interne ou un problème de ventilateur.

2-11-1 Température de fonctionnement

De 0^ à +50^

2-11-2 Température de stockage

De -20°C à +70°C

Taux d'humidité de fonctionnement

De 20 % à 90 %, sans condensation

2-11-4 Taux d'humidité de stockage

De 5 % à 95 %, sans condensation

2-11-5 Altitude de fonctionnement

De 0 à 3048 mètres

3535 Vdc pour 3 secondes

2-12-2 RESISTANCE D'ISOLATION

Primaire vers la terre 500Vdc, 50M ohms Min.

2-13 NECESSITE CE

2-13-1 Conduite EMI

-FCC: Classe B - CISPR 22: Classe B - FCC: Classe B

2-13-2 Standards de sécurité

• CUL (UL60950) - TUV (EN60950)
• CB (IEC 950) - CE
• CCC

2-13-3 Courbes

2-14 MTBF

@25°C (démontré) - 100K heures minimum

2-15 Dimensions

150 × 160 × 86 ~mm (Largeur, Longueur, Hauteur)

(Pour un nouveau système, veuillez vous rendre directement à la section 4)

1. Eteignez le système.
2. Débranche l'ancien cordon d'alimentation de votre ancien bloc d'alimentation.
3. Suivez les instructions fournies dans le manuel de l'utilitaire de votre boîtier pour ouvrir le boîtier de votre ordinateur.
4. Débranche tous les connecteurs d'alimentation du bloc d'alimentation de la carte mère et des périphériques tels que les ventilateurs, les disques durs et les lecteurs de disquette, etc.
5. Enlevez le bloc d'alimentation existant de votre boîtier.
6. Placez le bloc d'alimentation Odin GT dans le boîtier et fixez-le à l'aide des vis.
7. Branchez le connecteur d'alimentation principal 24 broches et 4 broches/8 broches +12V à votre carte mère selon votre besoin.
8. Branchez le connecteur d'alimentation 4/8 broches +12V du processeur à votre carte mère selon votre besoin.
9. Si vous avez besoin d'alimenter un PCI-E, veuillez d'abord utiliser le connecteur PCI-E du bloc d'alimentation. Lorsque vous utilisez plus de deux cartes graphiques (SLI, crossfire ou quad - SLI); veuillez utiliser les connecteurs d'alimentation PCI-E Gestion intelligente des câbles. Remarque : Veuillez consulter le manuel de l'utilisateur de votre carte graphique PCI express pour les détails d'utilisation.

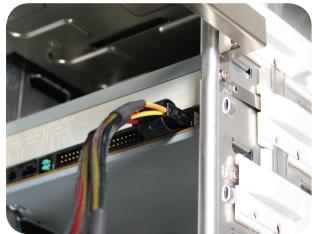

1. Pour le branchement des périphériques, veuillez utiliser les connecteurs d'alimentation Gestion Intelligente des Câbles.

1. Grâce à la Gestion Intelligente des Câbles - Connecteur d'alimentation du contrôle de vitesse du ventilateur, vous pouvez brancher deux systèmes de ventilateurs 3 broches. Ceci vous permet de contrôler la vitesse des ventilateurs que vous avez branché (uniquement Odin GT). AVERTISSEMENT : Ne branchez pas au ventilateur du processeur.

1. Branchement du cordon du Capteur de Température - Gestion Intelligente des Câbles. Utilisez l'adhésif du capteur pour le coller sur la surface de laquelle vous souhaitez surveiller la température. L'adhésif du capteur a des propriétés isolantes. Il peut être utilisé dans un environnement à haute températures. Avertissement : Ne placez pas le capteur entre le processeur et le ventilateur; cela entraînera des dommages au capteur et au processeur. (uniquement série Odin GT)

1. Pour activer la fonction de contrôle logicielle, branchez le connecteur USB du bloc d'alimentation sur la carte mère. S'il n'y a pas de connecteur USB sur la carte mère, veuillez utiliser le convertisseur USB à brancher à l'arrière de la carte mère ou sur une carte additionnelle ayant un port d'E/S USB. (uniquement série Odin GT)

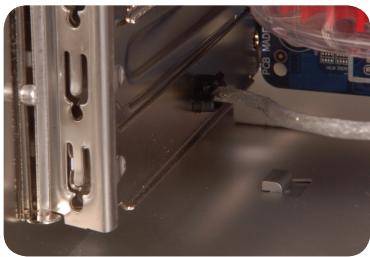

Pour brancher le connecteur USB au port d'E/S USB à l'arrière, veuillez utiliser le convertisseur qui est inclus dans l'emballage, et branchez le convertisseur sur le port USB arrière en passant par le slot arrière. (uniquement série Odin GT)

1. Après l'installation, branchez le cordon d'alimentation au bloc d'alimentation Odin GT. Vous êtes maintenant prêt à expérimenter la performance du bloc d'alimentation de la série Odin GT. (uniquement série Odin GT)

4. Instructions d'installation de Power Tuner (uniquement série ODIN GT)

Lorsque le système démarre pour la première fois, Windows vous informera qu'un nouveau matériel a été détecté. Il n'y a pas besoin de pilotes pour l'Odin GT.

Pour activer la fonction de contrôle logicielle, veuillez correctement installer le logiciel de gestion du bloc d'alimentation, "Power Tuner", sur le système afin de surveiller et ajuster les fonctions matérielles.

1. Démarrez le système.
2. Insérez le CD dans le lecteur optique, et l'installation devrait démarrer automatiquement. Si elle ne démarre pas, veuillez ouvrir le dossier du lecteur optique et double-cliquez sur le fichier setup.exe pour une installation manuelle.
3. Suivez les instructions et installez Power Tuner sur votre système étape par étape.
4. Lorsque l'installation est terminée, une icône telle que celle à gauche est affichée.

(Il est possible que votre P-Tuner diffère légèrement de l'exemple contenu dans ce manuel. Ce n'est pas un problème; c'est simplement une amélioration. Nous affinons et améliorons continuellement nos produits afin d'assurer une qualité maximum.)

1. Lorsque le système démarre, P-Tuner devrait démarrer automatiquement; si tel n'est pas le cas, veuillez le démarrer en double-cliquant sur l'icone "Power Tuner" située sur le bureau ou dans le menu. Copiez le lien dans le dossier de "démarrage" du menu pour un lancement automatique lors du démarrage de l'ordinateur.

Power Tuner

Veuillez ne pas configurer le voltage supérieur aux specifications d'Intel. Cela ferait passer le système en mode protection. (Power Tuner permet uniquement d'ajuster le voltage du bloc d'alimentation dans les specifications d'Intel. Il est prudent d'ajuster les paramètres de voltage)

8. Alarme P-Tuner : Watt

9. Alarme P-Tuner : Voltage

1. Alarme d'Intensité P-Tuner

1. Alarme de Vitesse du Ventilateur P-Tuner

1. Alarme de Température P-Tuner

Remarque :

1. Si le programme plante, fermez-le simplement et redémarrez-le.
2. Lorsqu'il y a une erreur de réglage, une erreur de démarrage matériel se produit, normalement causée par la protection de survoltage ou sous-voltage. Donc, pour protéger le matériel, le système ne démarrera pas. Veuillez suivre les étapes ci-dessous pour rétablir le système.

a. Débranchez le cordon d'alimentation AC. b. Débranchez tous les connecteurs d'alimentation du bloc d'alimentation branchés à la carte mère et aux périphériques tels que les ventilateurs, les disques durs, et les lecteurs de disquettes, etc. c. Utilisez le kit convertisseur USB afin de brancher le Bloc d'Alimentation à un autre ordinateur, et installez le logiciel Power Tuner. d. Faites un pont comme indiqué sur l'illustration ci-dessous, ou utilisez le connecteur ODIN GT PSU kit de démarrage pour démarrer le bloc d'alimentation ODIN GT.

e. Utilisez le convertisseur USB pour brancher le bloc d'alimentation Odin GT à un autre ordinateur. f. Installez Power Tuner sur l'ordinateur auquel le cable USB est branché. g. Branchez le cordon d'alimentation dans le bloc d'alimentation Odin GT. h. L'Odin GT doit maintenir automatiquement redémarrer. i. Utilisez Power Tuner pour réajuster le bloc d'alimentation ODIN GT. j. Retournez maintenant en configuration normale, et l'ODIN GT devrait pouvoir démarrer le système.
