MODE D'EMPLOI 441520 METRONIC

Adaptateur Numérique Terrestre

Regarder ET enregister les chaînes numériques terrestres gratuites

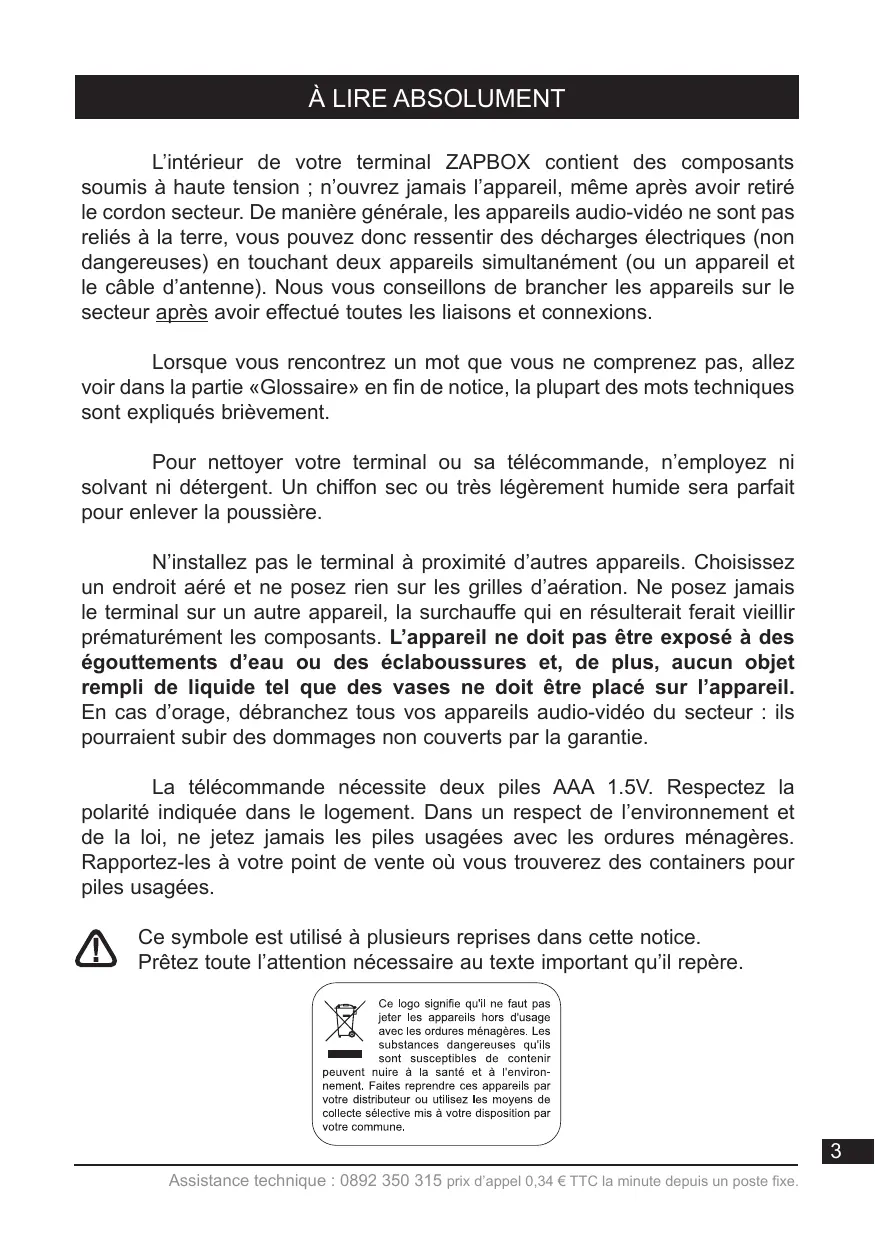

A LIRE ABSOLUMENT

L'intérieur de votre terminal ZAPBOX contient des composants soumis à haute tension; n'ouvre jamais l'appareil, même après avoir retire le cordon secteur. De manière générale, les appareils audio-video ne sont pas reliés à la terre, vous pouze donc dessentir des décharges électriques (non dangereuses) en touchant deux appareils simultanément (ou un apparéil et le cable d'antenne). Nous vous conseillons de brancher les appareils sur le secteur après avoir effectué toutes les liaisons et connexions.

Lorsque vous rencontres un mot que vous ne comprendez pas, allez voir dans la partie «Glossaire» en fin de notice, la plupart des mots techniques sont expliqués brievement.

Pour nettoyer votre terminal ou sa télécommande, n'employez ni solvant ni détergent. Un chiffon sec ou très légèrement humide sera parfait pour enlever la poussière.

N'installez pas le terminal à proximé d'autres apparèils. Choisissez un endroit aéré et ne posez rien sur les grilles d'aération. Ne posez jamais le terminal sur un autre apparéil, la surchauffe qui en résultatait ferait vieillir prématurément les composants. L' apparéil ne doit pas être exposé à des égouttements d'eau ou des éclaboussures et, de plus, aucun object rempli de liquide tel que des vases ne doit être placé sur l' apparéil. En cas d'orage, débranchez tous vos apparèils audio-video du secteur : ils pourraient subir des dommages non couverts par la garantie.

La télécommande nécessite deux piles AAA 1.5V. Respectez la polarité indiquée dans le logement. Dans un respect de l'environnement et de la loi, ne jetez jamais les piles usagées avec les ordures menagères. Rapportez-les à votre point de vente où vous trouvez des containers pour piles usagées.

Ce symbole est utilisé à plusieurs reprises dans cette notice.

Prétez toute l'attention nécessaire au texte important qu'il repère.

Ce logo signifie qu'il ne faut pas jeter les apparèels hors d'usage avec les ordres menagères. Les substances dangereuses qu'illes sont susceptibles deContainir

peuvent nuire à la santé et à l'environnement. Faites repriseces ces apparciels parvoit distributeur ou utilisez les moyens decollecte selective mis àvoit disposition parvoit commune.

A l'heure où cette notice est rédigée, il est prévu une réorganisation des multiplexes, c'est-à-dire une modification du regroupement des chaînes par fréquence, ceci pour laisser la place aux chaînes locales. Quand cette réorganisation surviendra, vous allez perdre une ou plusieurs chaînes, ne vous inquiétez pas. Une simple réinitialisation de votre adaptateur (voir paragraphe 7 page 13) suffira à les recupérer.

La programmation du terminal se fait par l'intermédiaire des menus. Pour faciliter la lecture de cette notice, nous écrirons l'accès à un menu donné sous la forme simplifiée suivante:
MENU / menu / sous-menu.

Par exemple, lorsque vous lirez :

• Allez dans MENU / Configuration / Contrôle Parental / ----/Changer PIN.

c'est équivalent à :

• Appuyez sur la touche MENU pour acceder au menu principal.
• Appuyez sur la touche pour sélectionner le menu Configuration et appuyez sur OK.
• Appuyez sur la touche pour sélectionner le sous-menu Contrôle Parental et appuyez sur OK.
• Entrez les 4 chiffres du code secret (0000 en sortie d'usine).
• Appuyez sur la touche pour sélectionner le sous-menu Changer PIN.

• Appuyez sur OK pour valider.

• Vous remarquerez que les mots écrits en gras dans cette notice correspondant aux mots qui apparaissent dans les menus sur l'écran du téléviseur.

SOMMAIRE

1 Installation 06
2 Description de la télécommande 09
3 Description de l'adaptateur 10
4Utilisation au quotidien 11
5 Personnelier la liste des chaînes 11
6Blocage parental 12
7 Réinitialiser l'adaptateur 13
8 Options diverses 14
9 Radios 14
10 Modes AUDIO 14
11 Enregistements 15
12 Recherche de chaînes 17
13 Sous-titres et teteinte 17
14 EPG 17
15 En cas de probleme de reception 18
16 Glossaire 20
17 Telecommandes universelles 21
18 Canaux utilisés pour les émetteurs en service en 2008 21

Assistance et conseils 24

Questionnaire qualité 25

Garantie 26

1 - Installation

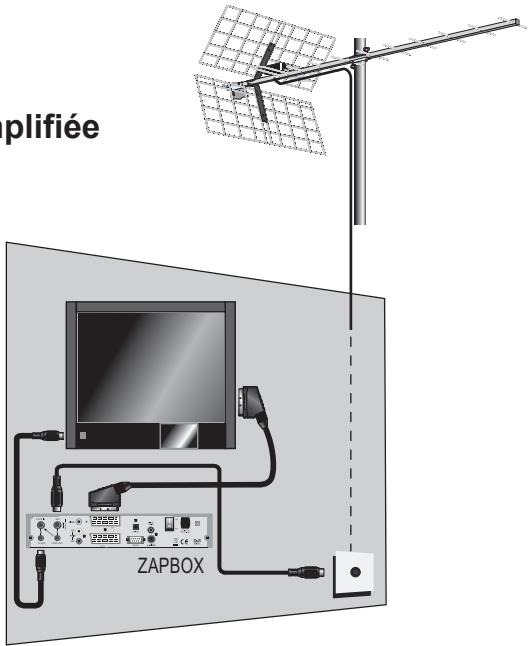

A - Installation simplifiée

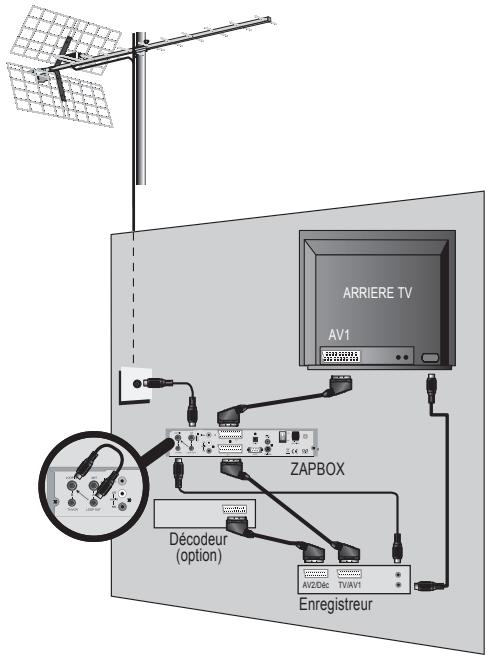

L'adaptateur étant débranché du secteur, connectez directement l'antenne à l'entrée ANT (H page 10) de l'adaptateur. Dès maintainant, reliez l'adaptateur et le téléviseur par un cable d'antenne mâle/femelle. Ce cable permet de continuer à receivevoir les chaînes analogiques locales sur le téléviseur. L'absence de ce cable ne nuit pas à l'installation TNT. Reliez le téléviseur à la sortie péritel TV de l'adaptateur. Allumez le téléviseur et branchez l'adaptateur sur le secteur. Le voyant rouge en façade s'allume. Insérez les piles dans la télécommande.

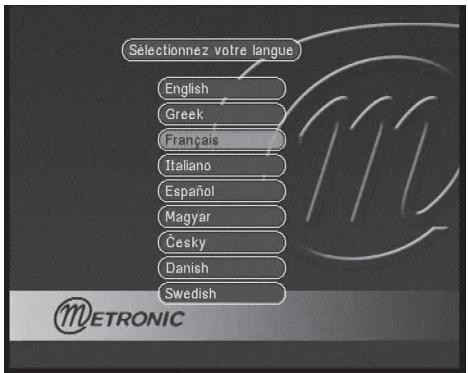

Appuyez sur la touche de la télécommande. Levoyant vert en façade s'allume puis l'écran du téléviseur affiche un menu de seLECTION de langue.

Si ce n'est pas le cas, vérifie les connexions péritel et / ou force le mode A/V ou EXT de votre téléviseur (voir notice TV). Choisissez la langue avec les touches , puis appuyez sur OK.

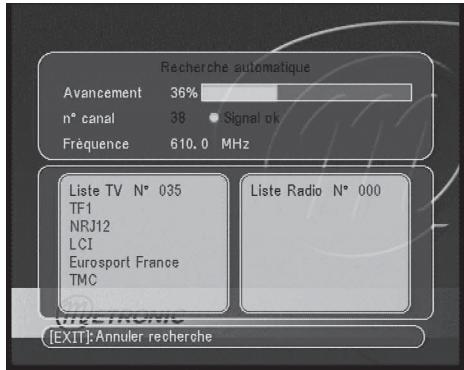

La recherche automatique de chaine démarre. A l'issue de cette recherche, l'adaptateur affiche la première chaine, l'installation de base est terminée, il ne vous reste

plus qu'a effectuer les opérations suivantes :

• Branchez votre magnétoscope ou enregistrateur DVD sur la péritel VCR (F page 10).
• Grâce au cordon fourni, reliez les connecteurs LOOP IN et LOOP OUT (O page 10).

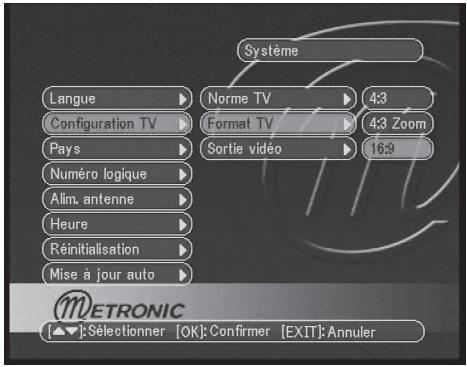

• Si vous avez un téléviseur 16:9, déclarez-le dans MENU / Configuration / Système / Configuration TV / Format TV.
• Pendant les périodes d'heure d'été, pensez à régler le fuseau horsaire sur GMT+2 dans MENU / Configuration / Système / Heure.

Si la recherche n'a pas trové toutes les chaînes (ou aucune), c'est probablement qu'il faudra améliorer votre installation (voir paragraphe suivant). Si aucune chaîne n'est trouvée après l'amélioration, c'est probablement que votre zone n'est pas encore couverte par la TNT.

B - Calage / orientation de l'antenne

Aucune chaîne n'a été trouvée sur votre râteau actuel, c'est donc vraisemblablement qu'il pointe vers un émetteur qui n'émet qu'en analogique. Si votre zone est couverte par le numérique, c'est que les émissions viennent d'un autre émetteur, il va falloir modifier l'orientation de votre ANTenne. Nous distinguers nos deux cas selon que vous connaissiez ou non un numéro de canal UHF sur lequel vous étés censé capter le numérique.

Note : Pour les émetteurs en service en 2008, la liste des canaux est indiquée en fin de cette notice (pages 21 à 23).

Cas n°1

Vous connaissiez au moins un numéro de canal (compris entre 21 et 69) qui émet dans votre région.

• Si la recherche automatique n'a pas trové de chaine, vous nevez appuyer deux fois sur la touche EXIT.

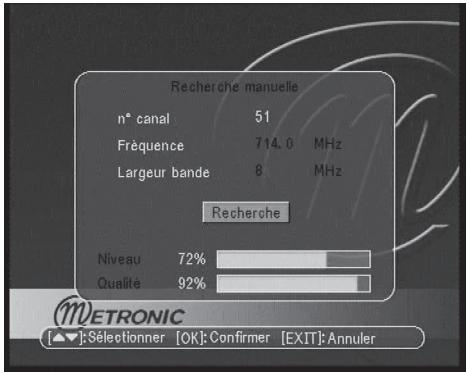

• Allez dans MENU / Recherche de chaînes / Recherche manuelle.
• Sur la ligne N^ canal,CHOISISEZ le canal adequat avec les flèches
• Patientez quelques secondes et observer les graphes de Qualité de réception et Niveau de signal.
• Tournez l'antenne pour maximiser le signal. Lorsque vous approached de la direction de l'émetteur, le Niveau doit augmenter, puis la Qualité.

Une qualité de 65% est le minimum pour une image stable. Si la Qualité n'augmente jamais, c'est que le nombre de canal que vous avez choisi est incorrect, ou que l'émission est trop lointaine pour votre râteau.

• Une fois le niveau maximal atteint, serrez les écrous de fixation de l'antenne.
• Lancez une recherche automatique.
• Allez dans MENU / Recherche de chaînes / Recherche automatique.
• Confirmez en selectionnant OK avec les flèches et validez par OK.

Cas n°2

Vous receivez les chaines nationales en analogique et vous n'avez aucune idée de ce que vous pouvez recevoir en numérique.

Si vous étés certain que vous pouvez capter d'autres chaînes supplémentaires, mais que vous ne savez pas quel canal est utilisé pour ces chaînes, nous vous sugérons la méthode suivante :

Procurez-vous une antenné râteau UHF ayant un gain important (au moins 15 dB) et connectez-la directement à l'entrée ANT de la ZAPBOX. Orientez votre nouvelle antenné dans la même direction que l'ancienne et faites une recherche automatique de chaînes (Menu / Recherche des chaînes / Recherche automatique).

Si vous trouvez des chaînes que vous n'aviez pas trovées avec l'ancien râteau, remplacez tout simplement l'ancienne antenne par la nouvelle. Sinon, tournez l'antenne d'un huititéme de tour et lancez à nouveau une recherche automatique. Tant que vous ne trouvez pas de chaînes, continuez de tourner d'un huititéme de tour en faisant une recherche à chaque fois. Vous devriez finir par receivevoir quelques chaînes. Placez-vous alors sur une des chaînes puis, appuyez deux fois sur la touche INFO pour afficher l'indicateur de signal en bas. Tournez l'antenne pour maximiser le signal. Une fois le niveau maximal atteint, serrez les écrous de fixation de l'antenne. Faites à nouveau une recherche automatique de chaînes.

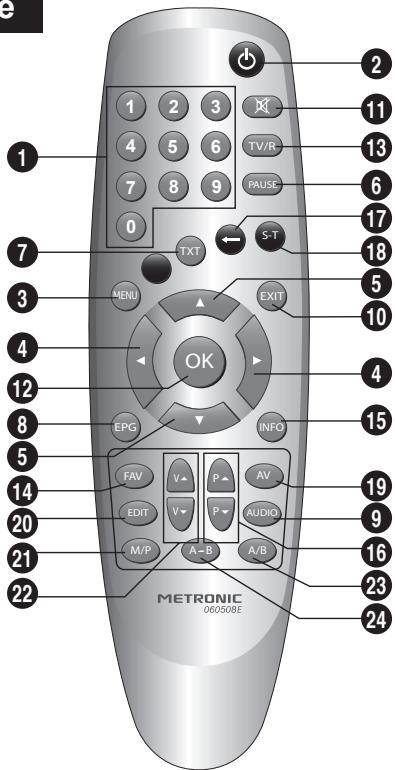

2 - Description de la télécommande

1 Touches numériques. Enutilisationnormale,permét de taper le numérode la chaine souhaïée.Dansle modeprogrammation,permét de rentrer les valeurs numériques.
2 Touche marche / arrêt. Permet de mettre en voille l'adaptateur ou de l'allumer.
3 Touche MENU. Permit d'entrée dans le menu principal.
4 Touches . Dans le menu, permet de modifier les différents paramètres. En mode normal, permet de régler le volume.
5 Touches En utilisation normale, fait changer de chaîne. Dans les menus, permet de passer d'une ligne à la suivante.
6 Touche PAUSE. Gèle l'image. Un second appui revient en mode normal.
7 Touche TXT. Permet d'acceder aux sous-titres et télétexte (si diffusé).

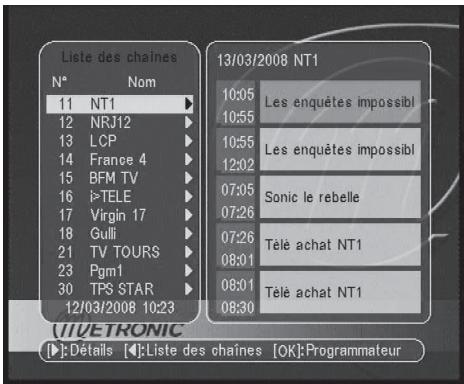

8 Touche EPG (guide électronique des programmes). Fait apparaitre le programme en cours et le programme suivant, lorsque ces informations sont transmises par la chaine.
9 Touche AUDIO. Lorsque plusieurs voies audio sont transmises, permet deCHOISIR la langue de I'emission. Permet également de selectionner le son Dolby Digital (AC3) si diffusé par l'opérateur.
0 Touche EXIT. Pour revenir d'un écran en arrêté dans les menus et sortir complètement des menus.
1 Touche MUTE. Permet de couper le son (pour répondre au téléphone par exemple).
2 Touche OK. Permet de valider un besoin quand vous etes dans les menus. En mode normal (visualisation d'une chaine), affiche la liste des chaines.
3 Touche TV/R. Permit de basculer du mode TV en mode RADIO et inversement. En mode Radio, les touches et font defiler les radios. Pour information, la diffusion des radios n'est pas prévue a cours terme en France.
Touche FAV. Pour acceder à la liste des chaînes favorites.
5 Touche INFO. Un premier appui fait apparaitre la banniere information de la chaine, comprenant, entre autre, le titre de I'emission actuelle et la prochaine. Un double appui fait apparaitre les caractéristiques techniques, y compris le niveau de signal.
6 Touches Page +/-. Permet de passer de page en page dans les longues listes.
7 Touche .Permet de revenir à la dernière chaîne regardée.
Touches S-T. Pour activer ou désactiver les sous-titres (DVB).
Touche AV. Permit de désactiver la sortie TV de l'adaptateur afin de revenir en hertzien sur la télévision sans débrancher le cordon péritel. Dans ce cas, toutes les touches de la télécommande permettent de réactivier la sortie TV de l'adaptateur.
Touch e EDIT. Pour acceder directement au menu d'edition des chaînes.
Touche M/P. Mosaique.
Touches Vol+/-. Permet de régler le volume.
3 Touche A/B. Pour voir sur le téléviseur la chaine actulement envoyee au magnétoscope. Appuyez a nouveau sur A/B pour revenir en mode normal.
Touche A B. Envoie vers le magnétoscope la chaîne que vous regardez actuellément.

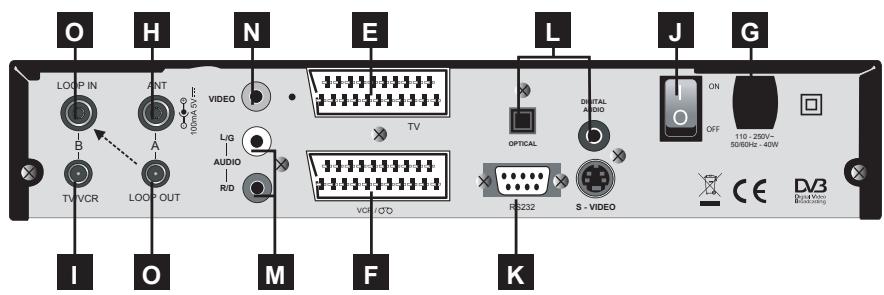

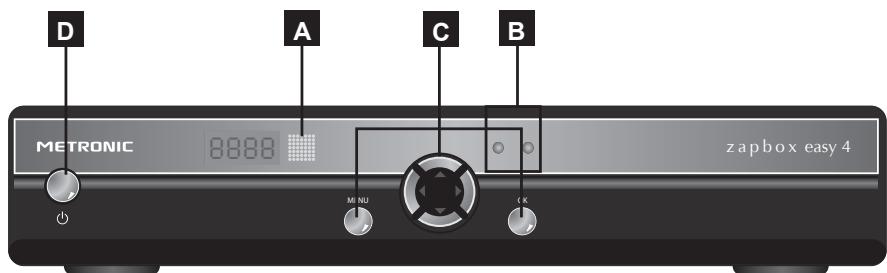

3 - Description de l'adaptateur

A Récepteur infra-rouge (détecte le signal infra-rouge de la télécommande).
B Indicateurs lumineux. Levoyant rouge temoigne de l'alimentation secteur. Levoyant vert signifie que l'appareil est allumé (voyant vert eteint et voyant rouge allumé : l'adaptateur est en veille).
C Touches MENU,CH▲,VOL et OK identiques à celles de la télécommande.
Bouton marche / arrêt.
E Sortie péritel TV. Pour connecter l'adaptateur au téléviseur.
F Entrée / Sortie péritel magnétoscope. Lorsque vous lisez une cassette, le magnétoscope prend automatiquement la main sur l'adaptateur lorsqu'il est en veille.
G Alimentation secteur.
H Entrée antenne terrestre (râteau).
Sortie antenna TV (ou magnétoscope).
J Interrupteur ON/OFF.
K Connecteur RS232 pour SAV uniquement.
Sorties audio numériques (optique et coaxiale).
M Sorties audio analogiques (pour connecter à votre chaine Hi-Fi ou à un transmetteur video).
N Sortie videoo, (CVBS standard) pour un transmetteur videoo, par exemple.
0 Ces connecteurs doivent etre reliés entre eux avec le cable fourni.

4 - Utilisation au quotidien

En utilisation normale, vous n'utiliserez que les touches suivantes dont la fonction est décrite au paragraph précedent :

• Touches pour changer de chaîne.
• Touche pour couper et remettre le son.
• Touches numériques pour aller directement à une chaîne.
• Touche EPG pour acceder au guide des programmes.
• Touche OK pour acceder à la liste des chaînes TV.
• Touche VOL pour régler le volume.
• Touche A B pourCHOISIR la chaîne à enregistrer.

5 - Personnelier la liste des chaînes

Vouvasceux possibités pour personnelier la listedes chaînes. La première consiste à creer une listede de chaînes favorites. La deuxieme consiste à supprimer ou déplacer les chaînes existantes.

a - Châînes favorites

Selectionner les chaînes

• Appuyez sur la touche EDIT pour acceder au menu d'edition deschains.
• Avec les flèches , et tout en restant dans la colonne Fav, placez-vous sur la chaîne que vous poulezmettre dans la liste Fav.
• Confirmez avec OK, un cœur apparaît dans la colonne Fav.
• Vous pouvez seLECTIONner d'autres chaînes de la même manière.
• Tapez EXIT quand vous avez terminé votre sélection.

Visualiser les chaînes favorites

La touche FAV permet de basculer entre le mode Favoris et le mode normal. En mode Favoris, les touches CH▼ font défilier les chaînes favorites. Un cœur apparaît sur la partie droite de la bannière.

b - Modifier la liste des chaînes

Effacer des chaînes

• Appuyez sur la touche EDIT pour acceder au menu d'edition des chaînes.
  Avec la flèche , placez-vous dans la colonne Suppr.
• Avec les flèches , et tout en restant dans la colonne Suppr, placez-vous sur la chaîne que vous poulez supprimer.
• Confirmez avec OK, une croix apparait dans la colonne Suppr.
• Vous pouvez selectionner d'autres chaînes de la même manière.
• Tapez EXIT quand vous avez terminé votre sélection.
• Un menu de confirmation s'affiche, appuyer sur la touche « puis OK.

Déplacer des chaînes

• Appuyez sur la touche EDIT pour acceder au menu d'edition des chaînes.
  Avec la flèche >, placez-vous dans la colonne Dépl.
• Avec les flèches , placez-vous sur la chaîne que vous pouze déplacer.
• Confirmez avec OK, des flèches apparaitssent.
• Avec les flèches , déplacez la chaîne vers sa nouvelle position.
• Tapez OK pour valider la nouvelle place.
• Tapez EXIT quand vous avez terminé votre sélection.

Note : en mode normal, déplacer une chaîne n' affecte pas son numéro logique (LCN) Par exemple, si vous mettez France 4 en 4ème position, elle gardera son numéro 14.

Si vous foulez créé votre propre numérotation, il faut au préalable :

• Aller dans MENU / Configuration / Système / Numéro logique.
• Sélectionner LCN arrêt.
• Validator par OK et quitter les menus avec EXIT.

6 - Blocage parental

Votre adaptateur ZAPBOX est livré avec un code secret (PIN) qui est 0000. Le code secret permet de bloquer les chaînes dont vous poulez restreindre l'accès ou pour protéger la configuration de l'adapateur. Nous vous conseillons de le changer.

• Allez dans MENU / Configuration / Contrôle Parental / ---- / changer PIN.
• Sur la ligne Code PIN actuel, entrez l'ancien mot de passer (0000 en sortie d'usine).
• Sur la ligne Nouveau Code PIN, entrez le nouveau mot de passer.
• Entre à nouveau ce code sur la ligne Confirmer.
• Une confirmation de la modification s'affiche, appuyez sur OK.
• Appuyez sur MENU pour quitter les menus.

Notez précieusement votre mot de passer (par exemple sur le ticket de caisse).

Bloquer des chaînes

• Allez dans MENU / Configuration / Contrôle Parental / --- / Blocage chaînes.
• Avec la flèche , placez-vous dans la colonne Verrouiller.
• Avec les flèches , placez-vous sur la chaîne que vous pouze supprimer.
• Confirmez avec OK, un cadenas apparaît dans la colonne Verrouiller.
• Vous pouze selectionner d'autres chaînes de la même manière.
• Tapez EXIT quand vous avez terminé votre sélection.
• Un menu de confirmation s'affiche, tapez « puis OK.
  Allez ensuite dans Activer blocage.
• Sélectionner OUI.
• Validator par OK et quitter les menus avec EXIT.

7 - Réinitialiser l'adaptateur

La réinitialisation usine peut être utile si vous modifie la programmation de votre adaptateur et que certaines fonctions ne marchent plus. En réinitialisant l'adaptateur, vous revenez dans une configuration identique à celle du produit neuf. Toutes vos personnalisations (châines favorites, radios, etc.) seront perdues.

• Allez dans MENU / Configuration / Systeme.
• Avec les flèches , Sélectionnez Réinitialisation.
• Appuyez sur la flèche , etCHOisissez OUI.
• Validator par OK.
• Un menu de confirmation s'affiche, tapez ← puis OK.

8 - Options diverses

Options TV

Dans MENU / Configuration / Systeme sont regroupées diverses options.

Le menu Configuration TV permet deCHOISIR DIFFERENTES options.

Sur la ligne Norme TV, vous pouvez forcer un mode video. Laissez AUTO.

L'option Format TV permet deCHOISIR entre 3 modes de gestion desprogrammes 16:9 Les modes disponibles sont :

4:3. Pour un télévisuer 4:3. Les images 16:9 seront affichées entièrement, avec des bandes noires en haut et en bas.
4:3 Zoom. Pour un télévisueur 4:3. Les images 16:9 seront affichées sur toute la surface de l'écran, amputées des extrémités droite et.gauche.
16:9. Pour un télévisuer 16:9 relié à l'adaptateur par un cordon péritel. Si vous télévisuer est régle correctement, le zoom 16:9 s'activera automatiquement en fonction de l'émission.

La ligne Sortie videopermet deCHOISIRentrele mode RGBou le mode classique CVBS.Le RGBdonnueune meilleureimagessurlaplupart des téléviseursuncordonperitelayantla totalitede sesbroches cablées.SélectionnezCVBSsiyoussoushaitezconnectercrotevéloseur en S-Video.

9 - Radios

Outre des chaînes TV, le numérique terrestre permet également de diffuser des radios. Notez qu'à l'heure où nous écrivons cette notice, ce mode de diffusion n'est pas prévu en France.

Dès que vous appuyez sur la touche TV/R, vous entrez dans le mode radio.

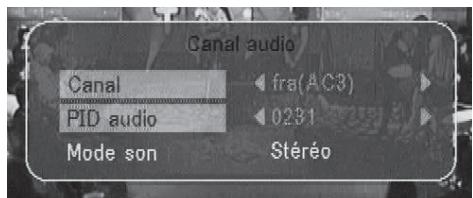

10 - Modes AUDIO

En appuyant sur la touche AUDIO,
vous faites apparaitre une fenêtre de
s'élection des modes audio.

Si la ligne Canal affiche fra c'est que seul un canal audio français est disponible. Si la ligne Canal affiche « fra » c'est qu'un autre canal audio peut être sélectionné en appuyant sur les flèches « » . Il peut s'agir, soit d'un canal mul

tilingue, par exemple < déu > pour le canal allemand de la châne ARTE, soit d'un canal Dolby Digital < fra (AC3) >. Dans le cas d'un canal AC3, les sorties audio analogiques (péritel, RCA) sont éteintes, le son n'est plus disponible que par la sortie Digital Audio via votre amplificateur Home Cinema.

11 - Enregistrements

Pour enregistrer une chaîne différente de cette regardée, nous vous conseillons de réaliser le schéma de branchement suivant :

les branchements :

la prise péritel TV de la ZAPBOX est branchée sur la prise AV1 de votre téléviseur. La prise péritel VCR de la ZAPBOX est branchée sur la prise TV/AV1 de votre enregistreur (magnétoscope,graveur DVD).

Si vous possédez un décodeur Canal+ analogue, il est branché sur la prise décodeur de l'enregistreur. Pour regarder Canal+ en decrypté, il suffit alors de mettre en voille la ZAPBOX et de passer sur la chaine 4 de l'enregistreur.

- Deux manières d'enregistrer :

Vous pouvez enregistrer en direct une chaîne. Pour cela, vous devez, dans un premier temps, visualiser la chaîne désirée à l'écran, puis avec la télécommande de votre adaptateur, vous appuyez sur la touche “A>B” (il ne se passé rien mais la chaîne est bien envoyée sur le tuner B de l'adaptateur). Puis vous selectionnez la chaîne auxiliaire de votre enregistrateur (AV1, Ext1, L1, Au, 0) et lancez l'enregistrement.

Si en allumant l'enregistreur, la TNT disparaît de l'écran de télévision, nous vous conseillons d'utiliser la touche "TV/Video" (ou "TV/VCD) de la télécommande de l'enregistreur.

Vous pouvez aussi enregistrer en différe. Pour cela, vous programmez le Timer de votre ZAPBOX comme indiqué page 16 de la notice, puis vous programmez le Timer de votre enregistrureux mêmes paramétres horaires (heure de début, durée et date) et sur la chaîne auxiliaire (AV1, Ext1, L1, E1, Au, 0), l'enregistrureur et la ZAPBOX se mettront en fonctionnement en même temps.

Pour programmer un enregistrement sur une chaîne, commencez par visualiser cette chaîne en tapant son numéro, ou en y accédant avec la touche OK.

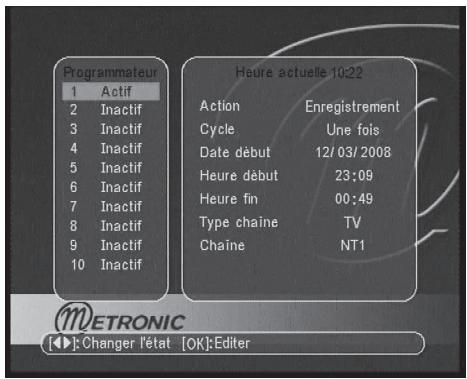

• Aliez dans MENU / Programmateur.
• Avec les flèches , Sélectionnez un programme inactif et tapez OK.
• Sur la ligne Action,CHOISSEZ Enregistrement avec la flèche
• Sur la ligne Cycle,CHOISISEZ Une fois avec la flèche
• Sur les lignes Date début, Heure début et Heure fin, entrez la date, l'heure de début et l'heure de fin de l'émission à l'aide des touches de la télécommande.
• Sur la ligne Type chaine,CHOISSEZ TV avec la flèche
• Sur la ligne Chaine, la chaine en cours s'affiche. Vous pouvez encore changer de chaine à ce stade.
• Appuyez sur OK puis sur la flèche pour activer le programmateur.
• Appuyez sur EXIT pour quitter les menus.

RÉGLEZ MAINTENANT UN TIMER SUR VÔTURE MAGNETOSCOPE, POUR QU'IL ENREGISTRE LA CHÂINE AV AU MÊME MOMENT.

Note 1: Sur la ligne Mode, vous pouvez désir Quotidien ou Hebdomadaire pour déclarer un événement périodique.

Note 2: Sur la ligne Action, vous pouvez désir Allumage ou Extinction pour allumer ou éteindre l'adaptateur à un moment précis.

Si vous allumez l'adaptateur pendant qu'un enregistrement est censé être en cours, il vous est demandé de confirmer tout changement de châne.

ATTENTION : IL EST OBLIGATOIRE DE PROGRAMMER AUSSI UN ENREGISTREMENT SUR VOTRE MAGNETOSCOPE OU VOTRE GRAVEUR DVD.

12 - Recherche de chaînes

Cette opération est à faire des que vous perdrez une châne ou lorsque de nouvelles chaînes sont diffusées par les opérateurs.

• Allez dans MENU / Recherche de chaînes.
• Avec les flèches , Sélectionnez Recherche automatique et tapez OK.
• Un menu de confirmation s'affiche, tapez « puis OK.
• Un second menu s'affiche, tapez ← puis OK.

Note 1: Au second menu de confirmation, vous pouvez désir de ne pas supprimer votre ancienne liste des chaînes en SéLECTIONNANT NON et en tapant OK. L'adaptateur ajoutera simplement les chaînes manquantes dans la liste des chaînes.

13 - Sous-titres et télétexte

Certaines chaînes diffusent un magazine télétexte (TF1, à l'heure où nous rédigèons cette notice). Pour y accéder, appuyez sur la touche TXT.

Certaines chaînes diffusent, à certains moments, des sous-titres DVB. Pour les activer :

• Appuyez sur la touche S-T.
• Avec les flèches , Sélectionnéz la langue de sous-titrage disponible.
• Appuyez sur OK.

14 - EPG

Appuyez sur la touche EPG pour acceder au guide électronique des programmes. La première page présente un résumé des événements en cours et les suivants.

Appuyez 2 fois sur la flèche « pour acceder aux informations détaillées, si diffusées.

Si vous appuyez 1 fois sur la flèche , les flèches permettent de basculer entre le programme en cours et le suivant. La fenêtre est vide si les informations ne sont pas transmises par l'opérateur.

Certaines chaînes (NT1, par exemple) diffusent le guide des programmes sur plusieurs jours.

15 - En cas de problème de réception

Pour vous aider à diagnostiquer votre problème, il peut-être utile de vous renseigner sur la position des émetteurs numériques, ainsi que les canaux UHF utilisés.

Important : en cas de problème de réception en numérique terrestre, il est nécessaire de définir le plus précisément possible le symptôme exact qui vous concernne :

En fonction du type de problème que vous avez, le tableau ci-dessous donne une cause possible, et une ou plusieurs solution(s) à essayer successivement.

Symptôme	Cause possible	Solution(s) à essayer
Vous receivez parfaitement leschainsines analogiques, maisaucune chaîne numérique.	Votre antennepointe versun émetteuranalogue, alorsque les chanésnumériques sontémises sur un autreémetteur.	Modifiez l'orientationde votre ANTENNE(voir paragraphe 1bpage 7).
Vous receivez parfaitement leschainsines analogiques, maisaucune chaîne numérique.Vous habitez en appartement.	Votre systèmed'antenne collectiven'est pas adaptéau numériqueterrestre.	Consultez vosotrepropriété ou votre syndic de co-propriété.
Vous receivez parfaitement leschainsines analogiques, maisaucune chaîne numérique.	Votre zone n'estpas encorecouverte parle numériqueterrestre.	Aucune solution dansl'immediat. Attendezque votre zone soit couverte.
Vous receivez certaineschaires numériquescorrectement, mais d'autresson mal reçues ou pracoues du tout. Sur leschainsines que vous receivez, leniveau de réception n'est pastrès élevé. En analogique,votre image n'est pas parfaite.	Vosés Situé loinde l'émetteur.	1 - Essayez un amplificateurd'intérieur.2 - Essayez un amplificateur de mât.3 - Procurez-vousune antenne plusperformante.
Vous receivez toutes leschains numériques, maisla réception est perturbée àcertains moments (quand unappareil électrique s'allume,par exemple).	Vous étés perturbépar des parasites.	1 - Remplacez lecordon TV qui va dela prise TV à votreterminal par un cordonà blindage renforcé.2 - Remplacezles accessoires(répartiteurs,dérivateurs) par desproduits blindés.3 - Remplacez le cableentre l'antenne et laprise.
Vous receivez certainsmultiplexes (certains canaux)mais d'autres sont perturbésou pas reçus du tout.	Vous étés victimed'échos.	1 - modifiez légèrementl'orientation del'antenne.2 - remplacez l'antennepar une nouvelle ayantdes grilles anti-échosplus performantes.
Vous receivez certainsmultiplexes (certains canaux)mais les canaux supérieuresà 60 sont perturbés ou pasreçus du tout.	Votre antennecoupe le haut dela bande UHF.	Procurez-vous uneantenne performante sur toute la bande UHF.
Vous receivez les canauxcomprises entre 21 et 35, maispas ceux compris entre 36 et69 (ou l'inverse).	Votre antennene capte qu'unepartie de la bande UHF.	Procurez-vous uneantenne prévue pourfonctionner sur toute labande UHF.
Votre réception est correctéla plupart du temps, maiselle est perturbée quand ilpleut, ou à certains momentsapparemment aléatoires.	Vos étés enlimite de zone.	Procurez-vousune antennaplusperformante.

Qu'est-ce qu'une réception perturbée en numérique?

En réception numérique, une réception perturbée se manifeste par une image qui se gèle, partiellement ou totalement, un effet «mosaïque» sur l'image, ainsi que l'interruption du son, ou des bruits bizarrens qui s'ajoutent au son.

Réception avec antenné d'intérieur?

Les paramètres de diffusion utilisés en France ne sont pas optimisés pour la réception portable, c'est-à-dire avec une antenné d'intérieur. Il est toutfois possible de recevoir correctement avec une antenné d'intérieur si vous étés situés à proximé d'un émetteur. Toutefois, en réception portable, on peut difficilement s'affranchir des parasites ambiants (teléphones sans fil, aspirateurs,...). Il est donc normal que la réception soit perturbée par moments.

16 - Glossaire

Adaptateur	Appareil permettant de receivevoir les chaînes en clair de la TNT.
Terminal	Equipement final d'une communication. L'adaptateur Zapbox est un terminal numérique.
Analogue	Nature des signaux utilisés pour la télévision terrestre depuis le milieu du 20° siècle. Avec l'arrivée du numérique, l'analogue terrestre est YOU à disparaître à moyen terme.
Canal	Numéro donné à une bande de fréquence. En UHF, les canaux sont numérotés de 21 à 69.
Emetteur	Pylône truffé d'antennes qui retransmet des chaînes (numériques ou analogiques) et vers lequel il faut diriger l'antenne râteau. ATTENTION, un émetteur peut ne pas émettre toutes les chaînes disponibles.
EPG	Guide électronique des programmes.
FTA	En clair, gratuite. Vient de l'anglais free-to-air. Your central peut receivevoir toutes les chaînes numériques terrestres gratuites et uniquement celles-ci.
Multiplex	En terrestre, ensemble de chaînes émises sur la même fréquence, le même canal. Note : Pour les émetteurs en service en 2008, la liste des canaux est indiquée en fin de cette notice.
Numérique	Nature des signaux utilisés dans les transmissions modernes. Par rapport à l'analogue, le numérique permet de moins enconnber le spectre (ensemble des fréquences disponibles). A bande passante constante, le numérique permit de diffuser plus de chaînes que l'analogue. Les chaînes numériques existent depuis plusieurs années sur le cable et le satellite. Elle replaceront, à terme, les chaînes analogiques en transmission terrestre. Attention, une même chaîne (ex TF1) peut être émise en analogique et en numérique.
Polarisation	Orientation de l'onde émise par l'émetteur. La plupart des émissions en UHF sont en horizontal. Les brins de votre râteau doivent donc être horizontally.
Terrestre	Dans le cas qui nous intéresse, se rapporte aux transmissions dans l'air, par opposition à «câble» ou «satellite».
TNT	Télévision Numérique Terrestre.

17 - Telecommandes universelles

Les télécommandes universelles doivent être programmesés avec un code (généralement à 3 ou 4 chiffres) pour fonctionner avec un apparéil donné. C'est le fabricant de la télécommande universelle qui désit ce code, et non pas le fabricant de l' apparéil à commander. Notre terminal étant de conception récente, il se peut que certaines télécommandes universelles ne le pilotent pas, même si le constructeur fournit des codes Métronic. Si aucun code Métronic ne fonctionne, essayez une recherche automatique. Si la recherche automatique échoue, c'est probablement parce que les codes de votre terminal n'ont pas été mis dans la télécommande universelle. Nous vous remercions de comprendre que Métronic ne pourrait pas vous aider sur les codes d'une télécommande universelle qui n'est pas de la marque Métronic. Il est recommendé de contacter la fabricant de la télécommande universelle.

Note : Avec les télécommandes universelles Metronic Evolution 4, le code est 5046.

18 - Canaux utilisés pour les émetteurs en service en 2008

Dpt	Ville	site	R1	R2	R3	R4	R5	R6
01	Gex	Gex Nord Est	55	45	39	61	--	58
02	Hirson	Landouzy	62	59	60	63	57	35
	St Quentin	Sud	36	58	60	29	63	35
03	Montlucon	Agglomération	39	54	37	53	34	65
05	Gap	Mt Colombis	57	25	51	22	54	28
		agglomération	57	25	51	22	54	28
06	Cannes	Vallauris	23	26	34	53	48	42
	Nice	Mont Alban	38	31	34	49	48	42
	Menton	Cap Martin	47	31	44	41	67	63
	Grasse	agglomération	23	26	34	53	48	42
07	Aubenas	Nord	38	35	40	43	54	46
	Privas	Sud	44	49	50	41	30	33
08	Charleville-Mezière	Sury	32	47	24	22	27	35
09	Saint Girons	Sud	30	48	50	22	26	36
10	Troyes	Les Ricesy	25	22	41	36	26	28
11	Carcassonne	Montagne Noire	65	31	59	57	62	60
12	Rodez	Est (V)	46	25	28	52	53	38
		Sud-Ouest	46	25	28	52	53	38
13	Marseille	Massif de l'École	62	59	28	25	22	30
		Pomegues	62	59	28	25	22	30
	Roquevaire	agglomération	45	59	28	25	22	30
14	Caen	Caen Nord	31	30	32	33	50	58
		Mont Pinçon	26	34	49	23	29	58
15	Aurillac	Agglomération	42	34	37	39	50	45
16	Angoulëme	agglomération	29	59	62	54	27	24
	Ruelle	agglomération	29	59	62	54	27	24
17	La Rochelle	Mireuil	53	59	62	54	50	56
	Saintes	agglomération	37	59	62	54	27	24
18	Bourges	Collines du Sancerros	35	24	63	27	60	32
19	Brive	Lissac	28	41	38	51	44	47
	Ussel	Meymac	49	41	52	55	44	47
20	Ajaccio	Baie d'Ajaccio	29	26	42	38	59	53
	Bastia	Serra di Pigno	23	40	34	45	37	29
	Porto Vecchio	Nord-Ouest	33	27	30	38	28	39
21	Dijon	Nuit St Georges	25	50	63	66	32	28
		agglomération (V)	53	50	63	66	32	28
22	Guingamp	agglomération	30	46	43	40	37	32
	Saint Brieuc	agglomération	60	22	25	23	37	26
23	Guéré	St-Léger-le-G.	34	31	37	55	66	32
24	Bergerac	Audrix	33	42	45	39	22	30
	Perigieux	agglomération	63	42	45	39	--	30
		Sud	63	42	45	39	--	30
25	Besançon	Brégille	35	48	58	51	60	63
	Montbéliard	Fort-de-la-Chaux (V)	29	55	43	58	--	32
26	Valence	Agglomération	52	49	50	55	30	33
	Romans-sur-Isère	agglomération	52	49	50	55	30	33
27	Evreux	Agglomération	52	38	43	46	37	40
	Vernon	agglomération	41	38	43	46	51	44
28	Chartres	Montlandon	41	38	49	31	37	56
		agglomération	41	38	23	31	37	40
	Dreux	agglomération	41	38	42	31	37	36
29	Brest	Monts d'Arée	30	22	25	23	28	26
		agglomération	30	22	25	23	28	26
	Quimper	agglomération	30	53	56	48	58	50
30	Ales	Agglomération	40	59	57	41	54	46
		Mont Bouquet	31	59	63	41	54	37
	Nimes	Sud-Est	63	59	51	41	54	46
31	Toulouse	Toulouse Est	56	49	52	51	55	53
		Pic du Midi	54	48	50	22	26	36
32	Auch	agglomération	63	48	50	22	26	36
33	Arcachon	Agglomération	23	37	46	31	34	30
	Bordeaux	Cauderan	23	26	22	32	36	30
		Bordeaux Est	23	59	62	44	41	30
34	Montpellier	St-Baudlle	49	55	51	52	54	37
35	Rennes	Bécherel	35	46	43	40	37	32
36	Argenton-sur-Creuse	Malicornay	39	45	63	36	60	42
37	Tours	Chissay	34	38	63	48	37	51
38	Grenoble	Tour sans Venin	37	21	24	31	27	34
	Voiron	Montaud	32	21	24	31	27	34
41	Blois	agglomération	34	38	63	48	37	51
42	Roanne	Agglomération	21	60	63	37	24	27
	St Étienne	Croix du Guizay	50	23	39	54	29	26
43	Le Puy-en-Velay	Agglomération	45	42	51	48	54	26
44	Nantes	Nantes Sud Est	28	44	62	25	27	24
45	Orléans	La Plaine Poteau	46	38	63	48	40	51
47	Agen	Agglomération	49	42	45	51	52	55
	Cahors	Nord	23	49	52	64	55	60
		Sud	23	49	52	64	55	60
	Villeneuve sur Lot	Nord	33	42	45	39	--	30
48	Mende	Agglomération	27	21	24	48	32	38
49	Angers	Rochefort-sur-Loire	51	40	56	43	48	46
50	Cherbourg	Digosville	63	34	49	53	57	32
	Mortain	agglomération	54	65	56	48	53	62
	Saint Lo	agglomération	39	42	49	53	57	32
51	Reims	Hautilviliers	32	31	37	34	45	42
52	Chaumont	Chalindrey le Cognelot	34	42	61	40	45	64
	St Dizier	agglomération	23	47	41	44	26	28
53	Laval	Mont Rochard	59	38	56	61	37	62
54	Nancy	Malzéville	27	47	61	58	24	65
	Longwy	Bois des Châ	33	56	50	22	25	69
55	Bar le Duc	Willercourt	49	47	41	44	45	52
		agglomération	33	47	57	44	60	63
	Verdun	Septsarges	33	25	50	22	--	69
56	Lorient	Ploemeur	31	35	64	33	61	32
	Vannes	Landes les Lanvaux	57	46	64	49	61	59
57	Forbach	Kreutzberg	33	56	61	54	--	36
	Metz	Luftange	33	56	61	58	--	36
	Serrébourg	Donon	41	47	61	54	--	51
59	Lille	Lambersart	36	29	32	30	33	35
		Bouvigny	23	48	26	30	31	35
	Dunkerque	Mont des Cats	44	48	32	30	31	35
	Maubeuge	Rousies	44	47	26	41	31	35
	Valenciennes	Marly	52	59	26	36	31	35
61	Alençon	Monts d'Amain	39	65	49	31	37	58
62	Boulogne s/ mer	Mont Lambert	44	28	51	41	65	35
63	Clermont-Ferrand	Puy de Dôme	50	31	37	53	34	32
64	Bayonne	La Rhune	65	42	51	49	62	57
66	Perpignan	Pic de Neulos	23	21	24	26	27	39
67	Strasbourg	Nordheim	48	47	61	22	69	51
68	Montmélian	Le Fort	62	21	25	63	59	22
	Mulhouse	Belvédère	53	55	54	37	66	65
69	Lyon	Fourvière	56	36	21	54	27	24
		Mont Pilat	45	36	39	54	42	47
70	Vesoul	agglomération	51	43	54	40	38	46
71	Autun	Bois du Roi	47	39	63	66	52	68
	Le Creusot	Mont Saint Vincent	58	39	24	61	36	64
	Macon	Bois de Cenves	53	50	39	37	32	47
72	Le Mans	Mayet	26	23	22	31	37	36
73	Chambery	Mont du Chat	62	48	51	54	59	47
	St Jean de Maurienne	Est	27	33	25	63	57	30
74	Annecy	Agglomération	45	22	25	42	67	28
	Cluses	Cluses Nord Est	35	23	39	26	--	29
75	Paris	Sud / Villebon	35	56	60	63	51	57
		Nord / Sannois	35	54	60	63	51	57
		Est / Chennevieres	35	54	60	63	51	57
		Tour Eiffel	35	21	27	24	29	32
76	Dieppe	Agglomération	57	42	45	39	60	63
	Le Havre	Harflaur	48	42	57	63	54	58
	Neufchâtel-en-Bray	Croixdalle	55	52	27	24	37	58
	Rouen	Rouen Sud	29	21	27	24	37	32
77	Meaux	Agglomération	55	63	64	60	45	42
78	Mantes	Maudétour	48	38	43	46	51	40
79	Niort	Canton de Melle	37	59	62	54	27	24
	Parthenay	Amailloux	57	59	62	54	48	36
80	Abbeville	Maison Plaine	29	25	33	39	37	58
	Amiens	Saint Just	36	50	43	46	53	40
		agglomération	29	55	33	39	37	35
81	Albi	Agglomération	53	56	49	37	55	34
83	Hyères	Cap Benat	23	26	32	45	63	29
	Saint-Raphaël	Pic de l'Ours	23	26	34	53	48	42
	Toulon	Cap Sicié	55	47	50	49	53	52
	Draguignan	Sud-Ouest	22	24	34	54	48	27
84	Avignon	Mont Ventoux	43	59	51	41	54	46
85	La Roche-sur-Yon	agglomération	46	44	62	25	27	24
	La Tranche s/ mer	agglomération (V)	21	59	62	54	27	24
	Les sables d'Olonne	agglomération	64	44	62	25	27	24
		Nord	64	44	62	25	27	24
86	Poitiers	Agglomération	50	59	62	53	56	61
	Chatelleraut	agglomération	32	59	62	54	27	24
87	Limoges	Agglomération	65	59	62	37	34	46
88	Epinal	Bois de la Vierge	56	62	59	37	49	64
	Vittel	Le Haut de Dimont	56	58	61	37	45	64
89	Auxerre	Molesmes	64	61	33	30	58	32
	Sens	Gisy les Nobles	59	61	62	48	58	54
90	Belfort	Agglomération (V)	29	55	43	37	--	26

Châines gratuites :

1	France 2 France 3 France 5 Arte La Châîne parlementaire Châînes locales
2	Direct 8 France 4 i >TELE Virgin17 BFM TV Gulli
3	Canal + (plages en clair)
4	M6 W9 NT1
5	TF1 HD France 2 HD M6 HD
6	TF1 NRJ 12 TMC

Exemple : TF1 est sur

Ie multiplexe R6.

Elle est donc émise

sur le canal 46 a

Avignon.

Si vous ville n'apparait pas dans cette liste, consultez notre site web ou notre assistance téléphonique.

ASSISTANCE ET CONSEILS

Malgré le sein que nous avons apporté à la conception de nos produits et à la réalisation de cette notice, vous avez peut-être rencontres des difficultés.

N'hésitez pas à nous contacter, nos spécialistes sont à votre disposition pour vous conseiller :

Assistance technique : 0892 350 315*

*Prix d'appoint : 0,34 € TTC la minute depuis un poste fixe.

du lundi au vendredi de 9h à 12h / 14h à 19h

et le samedi de 9h30 à 12h30 / 14h à 18h (sauf Juillet et Aout)

Vous pouvez également nous envoyer un courrier électronique à l'adresse suivante : [e-mail]

IMPORTANT : dans la partie objet de votre message, veillez à faire apparaitre le mot METRONIC.

Munissez-vous des informations suivantes AVANT TOUT APPEL :

• Modèle d'adaptateur: ZAPBOX Easy 4 (441520)

Dans un souci constant d'amélioration de nos produits, nous vous remercions de bien pouvoir nous returner le questionnaire qualité (frais d'affranchissement remboursés sur simple demande). Le fait de nous returner le questionnaire qualité en fin de notice vous donne droit à trois mois de garantie supplémentaire (pièces uniquement).

QUESTIONNAIRE QUALITÉ

Nom
Adresse
Code postal
Ville
Date d'achat
Lieu d'achat
Nom du magasin

Captez-vous correctement les chaînes numériques ? oui non

Avez-vous d'intervenir sur votre antennpe pour capter les chaines numériques? oui non

Si oui, avez-vous eu recours à un installerateur ? oui non

Avez vous eu recours à l'assistance téléphonique METRONIC? oui non

Si oui, globalement, etes yous satisfait de ce service.oui non

Globalement etes-vous satisfait de votre achat ?oui non

La notice vous parait-elle bien réalisée pour installer votre récepteur TNT?
oui non

Quelles modifications souhaiteriez-vous voir apportées?

Autres remarques ou suggestions :

A renvoyer à SAV Metronic, BP 56, La Tombe, 37320 ESVRES SUR INDRE, FRANCE

METRONIC

CERTIFICAT DE GARANTIE

Le terminal ZAPBOX Easy 4 est garanti un an pieces et main d'oeuvre. En cas de panne, les frais de transport aller sont à la charge du client, les frais de port retard à notre charge.

Pour être valable, le bon de garantie doit être dûment complété et returné ajusté de la photocopie de la facture ou du ticket de caisse.

Réf. du matériel: ZAPBOX Easy 4 (441520)

Date d'achat :

N° de série :

A renvoyer à SAV Metronic, BP 56, La Tombe, 37320 ESVRES SUR INDRE, FRANCE

N'envoyez jamais d'appareil sans avoir au préalable obtenu un accord de retard.

Conformément aux obligations faites par le respect de la norme EN 60065, nous attirons votre attention sur les éléments de sécurité suivants. Il convient de ne pas abstruer les ouvertures d'arération avec des objets tels que journaux, nappes, ridaaux, etc. Une distance minimale de 5cm est requise autour de l'appareil pour assurer une aération suffisante. Il convient de ne pas placer sur l'appareil, ou à proximité, des sources de flammes nues telles que des bougies allumées. L'appareil ne doit pas être exposé à des égouttements d'eau ou des éclaboussures et de plus, aucun object rempli de liquide tel que des vases ne doit être placé sur l'appareil. Lorsque la prise d'alimentation est utilisé comme dispositif de déconnexion, ce dispositif doit demeurer aisément accessible.

Par respect de l'environnement et de la réglementation, les piles usagées ne doivent pas être jetées avec les ordres menagères. Elles doivent être collectées, par exemple, dans votre point de vente où un container spécifique est mis à votre disposition.

METRONIC

100 Rue Gilles de Gennes

Node Park Touraine

37310 TAUXIGNY

FRANCE

www.metronic.com

Produit fabriqué en Asie.
