ZAPBOX EASY 2 - Décodeur tnt METRONIC - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Décodeur TNT HD
Caractéristiques techniques principales	Réception des chaînes TNT en haute définition, compatibilité avec MPEG-2 et MPEG-4
Alimentation électrique	Alimentation via adaptateur secteur 5V
Dimensions approximatives	215 x 135 x 40 mm
Poids	Environ 600 g
Compatibilités	Compatible avec les téléviseurs équipés d'une entrée HDMI et d'une entrée péritel
Type de batterie	Non applicable (fonctionne sur secteur)
Tension	5V
Puissance	Consommation électrique maximale : 5W
Fonctions principales	Enregistrement de programmes, fonction pause, guide des programmes (EPG)
Entretien et nettoyage	Nettoyer avec un chiffon doux, ne pas utiliser de produits abrasifs
Pièces détachées et réparabilité	Réparabilité limitée, pièces détachées non disponibles en vente libre
Sécurité	Ne pas exposer à l'humidité, utiliser uniquement avec l'adaptateur fourni
Informations générales	Garantie de 2 ans, assistance technique disponible

FOIRE AUX QUESTIONS - ZAPBOX EASY 2 METRONIC

Comment configurer le METRONIC ZAPBOX EASY 2 pour la première fois ?

Pour configurer le METRONIC ZAPBOX EASY 2, commencez par le brancher à une source d'alimentation et à votre téléviseur via un câble HDMI. Suivez ensuite les instructions à l'écran pour sélectionner votre langue et votre réseau Wi-Fi.

Que faire si le METRONIC ZAPBOX EASY 2 ne s’allume pas ?

Vérifiez que l'appareil est correctement branché à une prise électrique fonctionnelle. Essayez d'utiliser un autre câble d'alimentation ou une autre prise. Si le problème persiste, contactez le service client.

Comment réinitialiser le METRONIC ZAPBOX EASY 2 ?

Pour réinitialiser le METRONIC ZAPBOX EASY 2, maintenez enfoncé le bouton de réinitialisation situé à l'arrière de l'appareil pendant environ 10 secondes jusqu'à ce que le voyant d'alimentation clignote.

Pourquoi le METRONIC ZAPBOX EASY 2 ne se connecte-t-il pas à Internet ?

Vérifiez que votre réseau Wi-Fi fonctionne correctement et que vous avez saisi le bon mot de passe. Assurez-vous également que le METRONIC ZAPBOX EASY 2 est à portée du routeur. Si nécessaire, redémarrez votre routeur.

Comment mettre à jour le logiciel du METRONIC ZAPBOX EASY 2 ?

Pour mettre à jour le logiciel, allez dans le menu 'Paramètres', sélectionnez 'Mise à jour du système', puis suivez les instructions à l'écran pour télécharger et installer la dernière version disponible.

Que faire si je ne peux pas accéder à certaines applications ?

Assurez-vous que votre appareil est connecté à Internet et que vous avez mis à jour la dernière version des applications. Si le problème persiste, essayez de réinstaller l'application concernée.

Comment résoudre les problèmes de qualité d'image ou de son ?

Vérifiez que le câble HDMI est bien connecté. Essayez un autre port HDMI sur votre téléviseur. Si le problème persiste, vérifiez les paramètres d'affichage et de son dans le menu 'Paramètres' du METRONIC ZAPBOX EASY 2.

Le METRONIC ZAPBOX EASY 2 peut-il être utilisé avec un téléviseur ancien ?

Le METRONIC ZAPBOX EASY 2 nécessite un port HDMI. Si votre téléviseur ne dispose pas de ce port, vous ne pourrez pas utiliser l'appareil sans un adaptateur approprié.

MODE D'EMPLOI ZAPBOX EASY 2 METRONIC

Adaptateur numérique terrestre

Regarder ET enregistrer les chaînes numériques terrestres gratuites

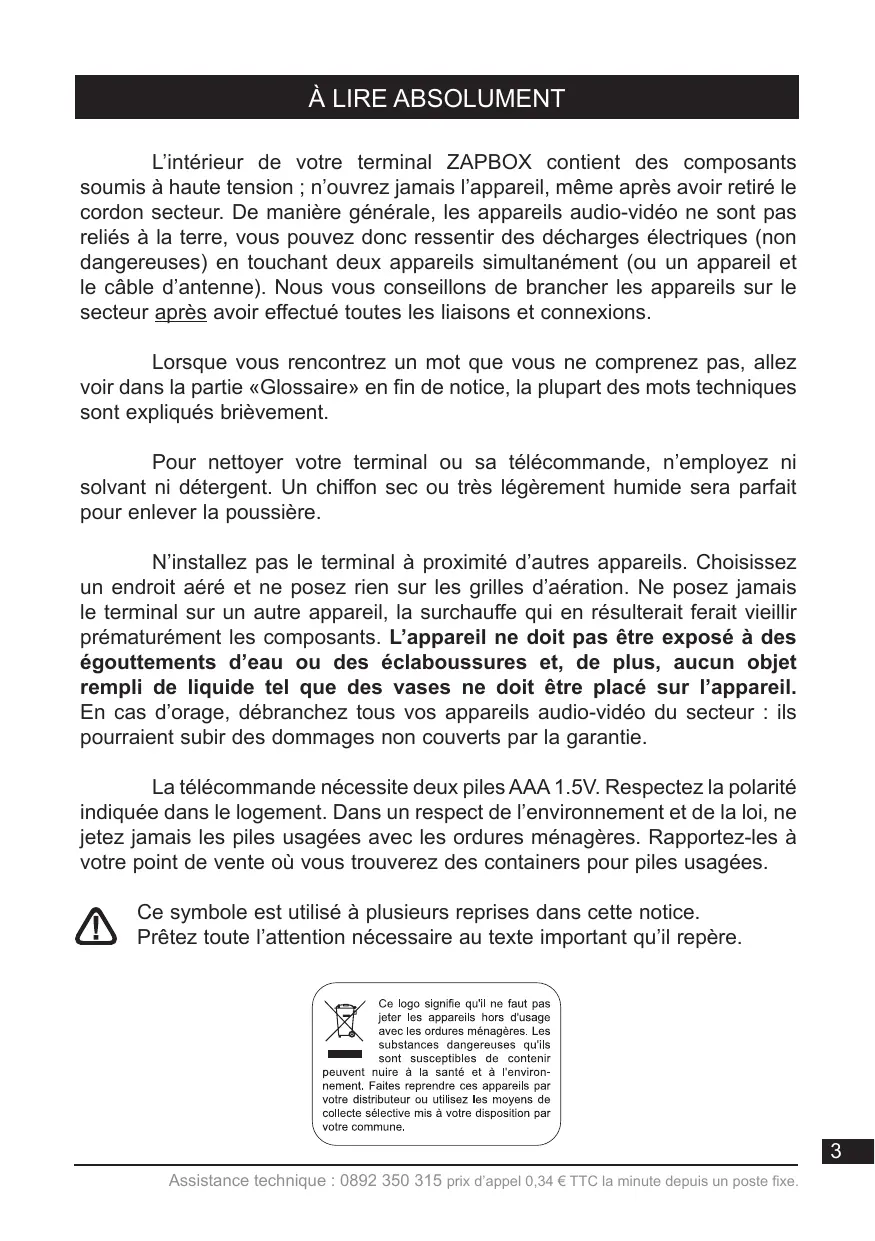

L'intérieur de votre terminal ZAPBOX contient des composants soumis à haute tension ; n'ouvre jamais l'appareil, même après avoir retiré le cordon secteur. De manière générale, les appareils audio-video ne sont pas reliés à la terre, vous pouvez donc ressentir des décharges électriques (non dangereuses) en touchant deux appareils simultanément (ou un appareil et le câble d'antenne). Nous vous conseillons de brancher les appareils sur le secteur après avoir effectué toutes les liaisons et connexions.

Lorsque vous rencontrez un mot que vous ne comprenez pas, allez voir dans la partie «Glossaire» en fin de notice, la plupart des mots techniques sont expliqués brièvement.

Pour nettoyer votre terminal ou sa télécommande, n'employez ni solvant ni détergent. Un chiffon sec ou très légèrement humide sera parfait pour enlever la poussière.

N'installez pas le terminal à proximité d'autres appareils. Choisissez un endroit aéré et ne posez rien sur les grilles d'aération. Ne posez jamais le terminal sur un autre appareil, la surchauffe qui en résultait ferait vieillir prématurément les composants. L'appareil ne doit pas être exposé à des égouttements d'eau ou des éclaboussures et, de plus, aucun objet rempli de liquide tel que des vases ne doit être placé sur l'appareil. En cas d'orage, débranchez tous vos appareils audio-video du secteur : ils pourraient subir des dommages non couverts par la garantie.

La télécommande nécessite deux piles AAA 1.5V. Respectez la polarité indiquée dans le logement. Dans un respect de l'environnement et de la loi, ne jetez jamais les piles usagées avec les ordures ménagères. Rapportez-les à votre point de vente où vous trouvez des containers pour piles usagées.

Ce symbole est utilisé à plusieurs reprises dans cette notice.

Prétez toute l'attention nécessaire au texte important qu'il représente.

Ce logo signifie qu'il ne faut pas jeter les appareils hors d'usage avec les ordures ménagères. Les substances dangereuses qu'ils sont susceptibles de contenir

peuvent nuire à la santé et à l'environnement. Faites retirer ces appareils par votre distributeur ou utilisez les moyens de collecte sélective mis à votre disposition par votre commune.

À l'heure où cette notice est rédigée, il est prévu une réorganisation des multiplexes, c'est-à-dire une modification du regroupement des chaînes par fréquence, ceci pour laisser la place aux chaînes locales. Quand cette réorganisation surviendra, vous allez perdre une ou plusieurs chaînes, ne vous inquiétez pas. Une simple réinitialisation de votre adaptateur (voir paragraphe 7 page 13) suffira à les récupérer.

La programmation du terminal se fait par l'intermédiaire des menus. Pour faciliter la lecture de cette notice, nous écrirons l'accès à un menu donné sous la forme simplifiée suivante : MENU / menu / sous-menu.

Par exemple, lorsque vous lirez :

• Allez dans MENU / Configuration / Contrôle Parental / Changer PIN.

c'est équivalent à :

• Appuyez sur la touche MENU pour accéder au menu principal.
• Appuyez sur la touche pour sélectionner le menu Configuration et appuyez sur OK.
• Appuyez sur la touche pour sélectionner le sous-menu Contrôle Parental et appuyez sur OK.
• Entrez les 4 chiffres du code secret (0000 en sortie d'usine).
• Appuyez sur la touche △ pour sélectionner le sous-menu Changer PIN.
• Appuyez sur OK pour valider.
• Vous remarquerez que les mots écrits en gras dans cette notice correspondent aux mots qui apparaissent dans les menus sur l'écran du téléviseur.

Sommaire

1 Installation 06 2 Description de la télécommande 09 3 Description de l'adaptateur 10 4 Utilisation au quotidien 11 5 Personaliser la liste des chaînes 11 6 Blocage parental 12 7 Réinitialiser l'adaptateur 13 8 Options diverses 14 9 Radios 14 10 Modes AUDIO 14 11 Enregistements 15 12 Recherche de chaînes 17 13 Sous-titres et télétexte 17 14 EPG 17 15 En cas de problème de réception 18 16 Glossaire 20 17 Canaux utilisés pour les émetteurs en service en 2006 21 18 Nouveaux émetteurs en service à partir de mars 2007 23

Assistance et conseils 24

Questionnaire qualité 25

Garantie 26

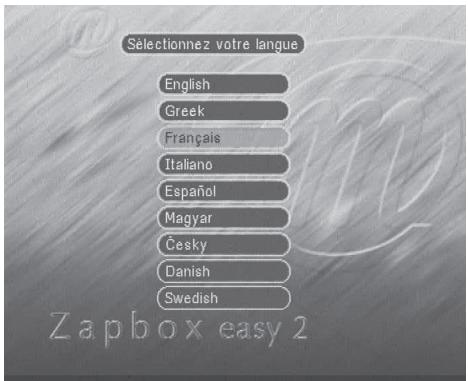

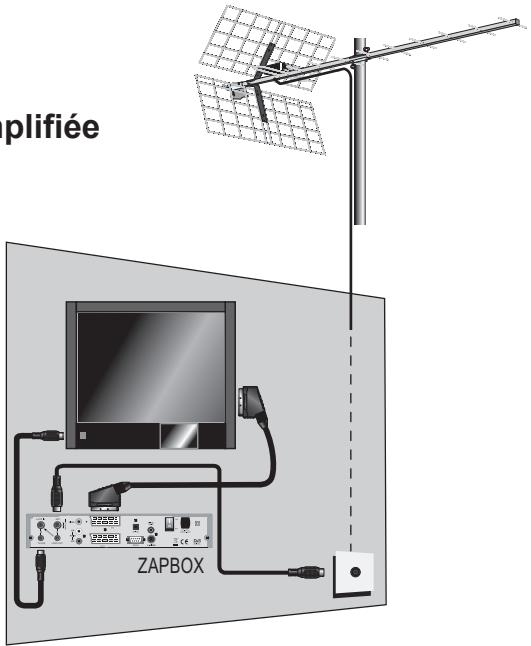

A - installation simplifiée

L'adaptateur étant débranché du secteur, connectez directement l'antenne à l'entrée ANT (H page 10) de l'adaptateur. Dès maintenant, reliez l'adaptateur et le téléviseur par un câble d'antenne mâle/femelle. Ce câble permet de continuer à recevoir les chaînes analogiques locales sur le téléviseur. L'absence de ce câble ne nuit pas à l'installation TNT. Reliez le téléviseur à la sortie péritel TV de l'adaptateur. Allumez le téléviseur et branchez l'adaptateur sur le secteur. Le voyant rouge en façade s'allume. Insérez les piles dans la télécommande.

Appuyez sur la touche de la télécommande. Le voyant vert en façade s'allume puis l'écran du téléviseur affiche un menu de sélection de langue.

Si ce n'est pas le cas, vérifie les connexions péritel et / ou force le mode A/V ou EXT de votre téléviseur (voir notice TV). Choisissez la langue avec les touches, puis appuyez sur OK.

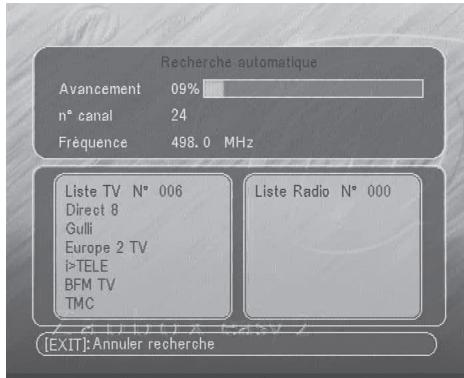

La recherche automatique de chaîne démarre. À l'issue de cette recherche, l'adaptateur affiche la première chaîne, l'installation de base est terminée, il ne vous reste

Plus qu'à effectuer les opérations suivantes :

• Branchez votre magnétoscope ou enregistreur DVD sur la péritel VCR (F page 10).
• Grâce au cordon fourni, reliez les connecteurs LOOP IN et LOOP OUT (page 10).
• Si vous avez un téléviseur 16:9, déclarez-le dans MENU / Configuration / Système / Configuration TV / Format TV.
• Pendant les périodes d'heure d'été, pensez à régler le fuseau horaire sur GMT+2 dans MENU / Configuration / Système / Heure.

Si la recherche n'a pas trouvé toutes les chaînes (ou aucune), c'est probablement qu'il faudra améliorer votre installation (voir paragraphe suivant). Si aucune chaîne n'est trouvée après l'amélioration, c'est probablement que votre zone n'est pas encore couverte par la TNT.

B - calage / orientation de l'antenne

Aucune chaîne n'a été trouvée sur votre râteau actuel, c'est donc vraisemblablement qu'il pointe vers un émetteur qui n'émet qu'en analogique. Si votre zone est couverte par le numérique, c'est que les émissions viennent d'un autre émetteur, il va falloir modifier l'orientation de votre ANTenne. Nous décrirons deux cas selon que vous connaissiez ou non un numéro de canal UHF sur lequel vous êtes censé capter le numérique.

Note : Pour les émetteurs en service en 2006 et leurs mises en service en mars 2007, la liste des canaux est indiquée en fin de cette notice (pages 21 à 23).

Cas n°1

Vous connaissiez au moins un numéro de canal (compris entre 21 et 69) qui émet dans votre région.

• Si la recherche automatique n'a pas trouvé de chaîne, vous devez appuyer deux fois sur la touche EXIT.

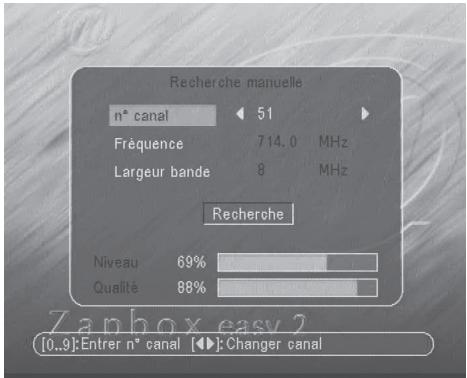

• Allez dans MENU / Recherche de chaînes / Recherche manuelle.
• Sur la ligne N^ canal, CHOISISEZ le canal adequat avec les flèches
• Patientez quelques secondes et observez les graphes de Qualité de réception et Niveau de signal.
• Tournez l'antenne pour maximiser le signal. Lorsque vous approchez de la direction de l'émetteur, le Niveau doit augmenter, puis la Qualité.

Une qualité de 65% est le minimum pour une image stable. Si la Qualité n'augmente jamais, c'est que le nombre de canal que vous avez choisi est incorrect, ou que l'émission est trop lointaine pour votre râteau.

• Une fois le niveau maximal atteint, serrez les écrous de fixation de l'antenne.
• Lancez une recherche automatique.
• Allez dans MENU / Recherche de chaînes / Recherche automatique.
• Confirmez en sélectionnant OK avec les flèches et validez par OK.

Cas n°2

Vous recevez les chaînes nationales en analogique et vous n'avez aucune idée de ce que vous pouvez recevoir en numérique.

Si vous êtes certain que vous pouvez capter d'autres chaînes supplémentaires, mais que vous ne savez pas quel canal est utilisé pour ces chaînes, nous vous suggérons la méthode suivante :

Procurez-vous une antenne râteau UHF ayant un gain important (au moins 15 dB) et connectez-la directement à l'entrée ANT de la ZAPBOX. Orientez votre nouvelle antenne dans la même direction que l'ancienne et faites une recherche automatique de chaînes (Menu / Recherche des chaînes / Recherche automatique).

Si vous trouvez des chaînes que vous n'aviez pas trouvées avec l'ancien râteau, remplacez tout simplement l'ancienne antenne par la nouvelle. Sinon, tournez l'antenne d'un huitième de tour et lancez à nouveau une recherche automatique. Tant que vous ne trouvez pas de chaînes, continuez de tourner d'un huitième de tour en faisant une recherche à chaque fois. Vous devriez finir par recevoir quelques chaînes. Placez-vous alors sur une des chaînes puis, appuyez deux fois sur la touche INFO pour afficher l'indicateur de signal en bas. Tournez l'antenne pour maximiser le signal. Une fois le niveau maximal atteint, serrez les écrous de fixation de l'antenne. Faites à nouveau une recherche automatique de chaînes.

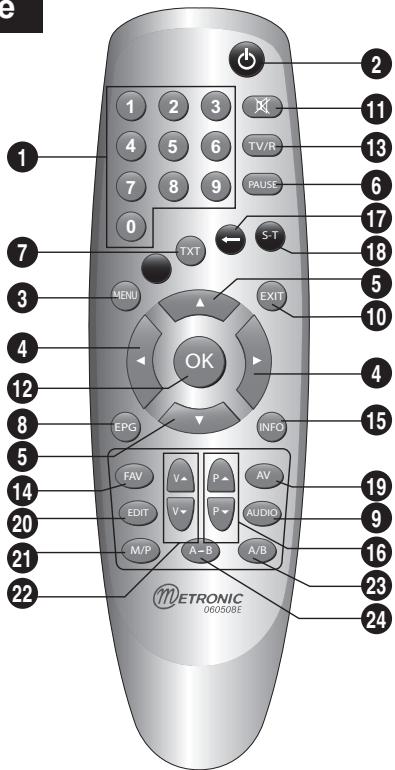

2 - Description de la télécommande

1 Touches numériques. En utilisation normale, permet de taper le numero de la chaine souhaitée. Dans le mode programmation, permet de rentrer les valeurs numériques. 2 Touche marche / arrêt. Permet de mettre en voille l'adaptateur ou de l'allumer. 3 Touche MENU. Permit d'entrée dans le menu principal. 4 Touches . Dans le menu, permet de modifier les différents paramétres. En mode normal, permet de régler le volume. 5 Touches En utilisation normale, fait changer de chaîne. Dans les menus, permet de passer d'une ligne à la suivante. 6 Touche PAUSE. Gèle l'image. Un second appui revient en mode normal. 7 Touche TXT. Permet d'acceder aux sous-titres et télétexte (si diffusé). 8 Touche EPG (guide électronique des programmes). Fait apparaitre le programme en cours et le programme suivant, lorsque ces informations sont transmises par la chaine. 9 Touche AUDIO. Lorsque plusieurs voies audio sont transmises, permet deCHOISIR la langue de l'émission. Permet également de selectionner le son Dolby Digital (AC3) si diffusé par l'opérateur. 0 Touche EXIT. Pour revenir d'un écran en arrêté dans les menus et sortir complètement des menus. 1 Touche MUTE. Permet de couper le son (pour répondre au téléphone par exemple). 2 Touche OK. Permit de valider un besoin quand vous étes dans les menus. En mode normal (visualisation d'une chaîne), affiche la liste des chaînes. 3 Touche TV/R. Permit de basculer du mode TV en mode RADIO et inversement. En mode Radio, les touches et font defiler les radios. Pour information, la diffusion des radios n'est pas prévue a cours terme en France. 4 Touche FAV. Pour acceder à la liste des chaînes favorites. 5 Touche INFO. Un premier appui fait apparaitre la banniere information de la chaine, comprenant, entre autre, le titre de I'emission actuelle et la prochaine. Un double appui fait apparaitre les caractéristiques techniques, y compris le niveau de signal. 6 Touches Page + / -. Permit de passer de page en page dans les longues listes. 7 Touche . Permet de revenir à la première chaine regardée. 8 Touche S-T. Pour activer ou désactiver les sous-titres (DVB). Touche AV. Permet de désactiver la sortie TV de l'adaptateur afin de revenir en hertzien sur la télévision sans débrancher le cordon péritel. Dans ce cas, toutes les touches de la télécommande permettent de réactiver la sortie TV de l'adaptateur. 10 Touche EDIT. Pour acceder directement au menu d'edition des chaînes. 1 Touche M/P. Mosaïque. 2 Touches Vol+/-. Permet de régler le volume. 3 Touche A/B. Pour voir sur le téléviseur la chaîne actulement envoyée au magnétoscope. Appuyez à nouveau sur A/B pour revenir en mode normal. 4 Touche A B. Envoie vers le magnétoscope la châne que vous regardez actuellement.

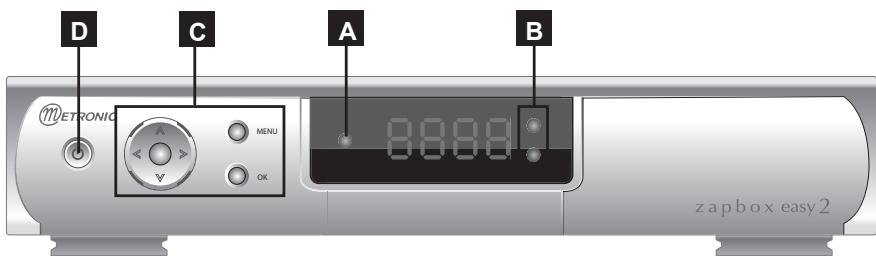

3 - Description de l'adaptateur

A Récepteur infra-rouge (détecte le signal infra-rouge de la télécommande). B Indicateurs lumineux. Le voyant rouge témoigne de l'alimentation secteur.

Le voyant vert signifie que l'appareil est allumé (voyant vert éteint et voyant rouge allumé : l'adaptateur est en veille).

C Touches MENU, CH▲, VOL▲ et OK identiques à celles de la télécommande. Bouton marche / arrêt. E Sortie péritel TV. Pour connecter l'adaptateur au téléviseur. F Entrée / Sortie péritel magnétoscope. Lorsque vous lisez une cassette, le magnétoscope prend automatiquement la main sur l'adaptateur lorsqu'il est en veille. G Alimentation secteur. H Entrée antenne terrestre (râteau). I Sortie antenne TV (ou magnétoscope). J Interrupteur ON/OFF. K Connecteur RS232 pour SAV uniquement. Sorties audio numériques (optique et coaxiale). M Sorties audio analogiques (pour connecter à votre chaîne Hi-Fi ou à un transmetteur vidéo). N Sortie vidéo, (CVBS standard) pour un transmetteur vidéo, par exemple. O Ces connecteurs doivent être reliés entre eux avec le câble fourni.

4 - Utilisation au quotidien

En utilisation normale, vous n'utiliserez que les touches suivantes dont la fonction est décrite au paragraphe précédent.

• Touches ▽ △ pour changer de chaîne.
• Touche pour couper et remettre le son.
• Touches numériques pour aller directement à une chaîne.

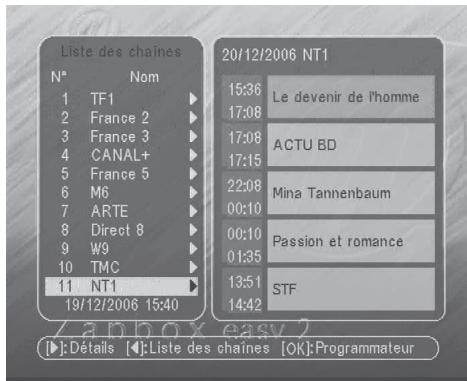

• Touche EPG pour accéder au guide des programmes.
• Touche OK pour accéder à la liste des chaînes TV.
• Touche ▽ VOL pour régler le volume.
• Touche A B pour choisir la chaine à enregistrer.

5 - Personnaliser la liste des chaînes

Vous avez deux possibilités pour personnaliser la liste des chaînes. La première consiste à créer une liste de chaînes favorites. La deuxième consiste à supprimer ou déplacer les chaînes existantes.

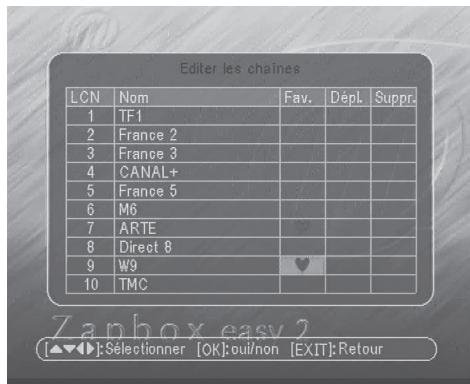

Sélectionner les chaînes

• Appuyez sur la touche EDIT pour accéder au menu d'édition des chaînes.
• Avec les flèches, et tout en restant dans la colonne Fav, placez-vous sur la chaîne que vous pouvez mettre dans la liste Fav.
• Confirmez avec OK, un cœur apparaît dans la colonne Fav.
• Vous pouvez sélectionner d'autres chaînes de la même manière.
• Tapez EXIT quand vous avez terminé votre sélection.

Visualiser les chaînes favorites

La touche FAV permet de basculer entre le mode Favoris et le mode normal. En mode Favoris, les touches CH▼ font défiler les chaînes favorites. Un cœur apparaît sur la partie droite de la bannière.

Effacer des chaînes

• Appuyez sur la touche EDIT pour accéder au menu d'édition des chaînes. Avec la flèche, placez-vous dans la colonne Suppr.
• Avec les flèches, et tout en restant dans la colonne Suppr, placez-vous sur la chaîne que vous pouze supprimer.
• Confirmez avec OK, une croix apparaît dans la colonne Suppr.
• Vous pouvez sélectionner d'autres chaînes de la même manière.
• Tapez EXIT quand vous avez terminé votre sélection.
• Un menu de confirmation s'affiche, appuyez sur la touche « OK ».

Déplacer des chaînes

• Appuyez sur la touche EDIT pour accéder au menu d'édition des chaînes.
• Avec la flèche, placez-vous dans la colonne Dépl.
• Avec les flèches, placez-vous sur la chaîne que vous pouvez déplacer.
• Confirmez avec OK, des flèches apparaissent.
• Avec les flèches, déplacez la chaîne vers sa nouvelle position.
• Tapez OK pour valider la nouvelle place.
• Tapez EXIT quand vous avez terminé votre sélection.

Note : en mode normal, déplacer une chaîne n'affecte pas son numéro logique (LCN). Par exemple, si vous mettez France 4 en 4ème position, elle gardera son numéro 14.

Si vous foulez numérotation propre, il faut au préalable :

• Aller dans MENU / Configuration / Système / Numéro logique.
• Sélectionner LCN arrêt.
• Valider par OK et quitter les menus avec EXIT.

6 - Blocage parental

Votre adaptateur ZAPBOX est livré avec un code secret (PIN) qui est 0000. Le code secret permet de bloquer les chaînes dont vous pouvez restreindre l'accès ou pour protéger la configuration de l'adaptateur. Nous vous conseillons de le changer.

• Allez dans MENU / Configuration / Contrôle Parental / ---- / changer PIN.
• Sur la ligne Code PIN actuel, entrez l'ancien mot de passe (0000 en sortie d'usine).
• Sur la ligne Nouveau Code PIN, entrez le nouveau mot de passe.
• Entrez à nouveau ce code sur la ligne Confirmer.
• Une confirmation de la modification s'affiche, appuyez sur OK.
• Appuyez sur MENU pour quitter les menus.

Notez précieusement votre mot de passe (par exemple sur le ticket de caisse).

Bloquer des chaînes

• Allez dans MENU / Configuration / Contrôle Parental / --- / Blocage chaînes. Avec la flèche, placez-vous dans la colonne Verrouiller.
• Avec les flèches, placez-vous sur la chaîne que vous pouze supprimer.
• Confirmez avec OK, un cadenas apparaît dans la colonne Verrouiller.
• Vous pouvez sélectionner d'autres chaînes de la même manière.
• Tapez EXIT quand vous avez terminé votre sélection.
• Un menu de confirmation s'affiche, tapez « OK ».
• Allez ensuite dans Activer blocage.
• Sélectionner OUI.
• Valider par OK et quitter les menus avec EXIT.

7 - Réinitialiser l'adaptateur

La réinitialisation usine peut être utile si vous modifiez la programmation de votre adaptateur et que certaines fonctions ne marchent plus. En réinitialisant l'adaptateur, vous revenez dans une configuration identique à celle du produit neuf. Toutes vos personnalisations (chaînes favorites, radios, etc.) seront perdues.

• Allez dans MENU / Configuration / Système.
• Avec les flèches, sélectionnez Réinitialisation.
• Appuyez sur la flèche, et choisissez oui.
• Valider par OK.
• Un menu de confirmation s'affiche, tapez ← puis OK.

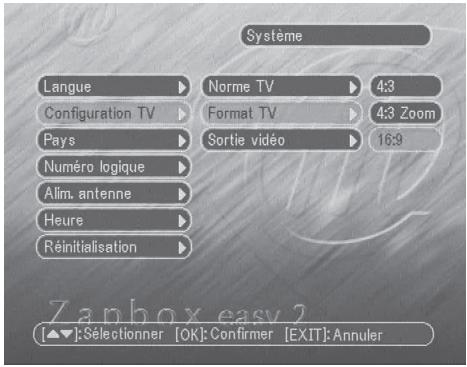

Options TV

Dans MENU / Configuration / Système sont regroupées diverses options.

Le menu Configuration TV permet deCHOISIR DIFFERENTES options.

Sur la ligne Norme TV, vous pouvez forcer un mode vidéo. Laissez AUTO.

L'option Format TV permet de choisir entre 3 modes de gestion des programmes 16:9. Les modes disponibles sont :

4:3. Pour un téléviseur 4:3. Les images 16:9 seront affichées entièrement, avec des bandes noires en haut et en bas. 4:3 Zoom. Pour un téléviseur 4:3. Les images 16:9 seront affichées sur toute la surface de l'écran, amputées des extrémités droite et gauche. 16:9. Pour un téléviseur 16:9 relié à l'adaptateur par un cordon péritel. Si votre téléviseur est réglé correctement, le zoom 16:9 s'activera automatiquement en fonction de l'émission.

La ligne Sortie vide permet de choisir entre le mode RGB ou le mode classique CVBS. Le RGB donne une meilleure image sur la plupart des téléviseurs et nécessite un cordon péritel ayant la totalité de ses broches câblées. Sélectionnez CVBS si vous souhaitez connecter votre téléviseur en S-Video.

9 - Radios

Outre des chaînes TV, le numérique terrestre permet également de diffuser des radios. Notez qu'à l'heure où nous écrivons cette notice, ce mode de diffusion n'est pas prévu en France.

Dès que vous appuyez sur la touche TV/R, vous entrez dans le mode radio.

10 - Modes AUDIO

En appuyant sur la touche AUDIO, vous faites apparaitre une fenêtre de sélection des modes audio.

Si la ligne Canal affiche fra, c'est que seul un canal audio français est disponible. Si la ligne Canal affiche « fra », c'est qu'un autre canal audio peut être sélectionné en appuyant sur les flèches « ». Il peut s'agir, soit d'un canal mul

multilingue, par exemple < déu > pour le canal allemand de la chaîne ARTE, soit d'un canal Dolby Digital < fra (AC3) >. Dans le cas d'un canal AC3, les sorties audio analogiques (péritel, RCA) sont éteintes, le son n'est plus disponible que par la sortie Digital Audio via votre amplificateur Home Cinema.

11 - Enregistrements

Pour enregistrer une chaîne différente de celle regardée, nous vous conseillons de réaliser le schéma de branchement suivant :

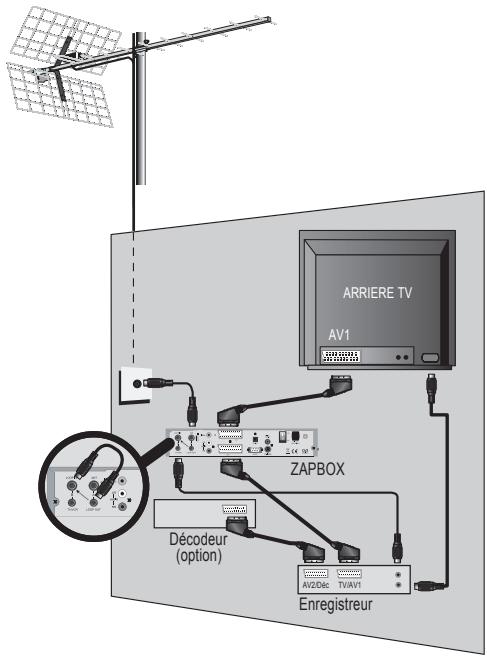

Les branchements :

La prise péritel TV de la ZAPBOX est branchée sur la prise AV1 de votre téléviseur. La prise péritel VCR de la ZAPBOX est branchée sur la prise TV/AV1 de votre enregistreur (magnétoscope, graveur DVD).

Si vous possédez un décodeur Canal+ analogue, il est branché sur la prise décodeur de l'enregistreur. Pour regarder Canal+ en déchiffré, il suffit alors de mettre en veille la ZAPBOX et de passer sur la chaîne 4 de l'enregistreur.

Deux manières d'enregistrer :

Vous pouvez enregistrer en direct une chaîne. Pour cela, vous devez, dans un premier temps, visualiser la chaîne désirée à l'écran, puis avec la télécommande de votre adaptateur, vous appuyez sur la touche “A>B” (il ne se passe rien mais la chaîne est bien envoyée sur le tuner B de l'adaptateur). Puis vous sélectionnez la chaîne auxiliaire de votre enregistreur (AV1, Ext1, L1, Au, 0) et lancez l'enregistrement.

Si en allumant l'enregistreur, la TNT disparaît de l'écran de télévision, nous vous conseillons d'utiliser la touche "TV/Video" (ou "TV/VCD") de la télécommande de l'enregistreur.

Vous pouvez aussi enregistrer en différé. Pour cela, vous programmez le Timer de votre ZAPBOX comme indiqué page 16 de la notice, puis vous programmez le Timer de votre enregistreur avec les mêmes paramètres horaires (heure de début, durée et date) et sur la chaîne auxiliaire (AV1, Ext1, L1, E1, Au, 0), l'enregistreur et la ZAPBOX se mettront en fonctionnement en même temps.

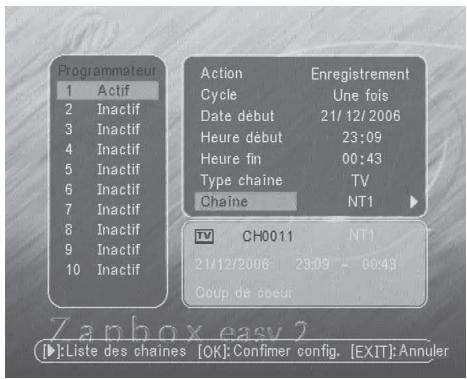

Pour programmer un enregistrement sur une chaîne, commencez par visualiser cette chaîne en tapant son numéro, ou en y accédant avec la touche OK.

• Allez dans MENU / Programmateur.
• Avec les flèches, sélectionnez un programme inactif et tapez OK.
• Sur la ligne Action, CHOISSEZ Enregistrement avec la flèche
• Sur la ligne Cycle, CHOISSEZ Une fois avec la flèche
• Sur les lignes Date début, Heure début et Heure fin, entrez la date, l'heure de début et l'heure de fin de l'émission à l'aide des touches de la télécommande.
• Sur la ligne Type chaîne, CHOISSEZ TV avec la flèche
• Sur la ligne Chaine, la chaine en cours s'affiche. Vous pouvez encore changer de chaine à ce stade.
• Appuyez sur OK puis sur la flèche pour activer le programmateur.
• Appuyez sur EXIT pour quitter les menus.

RÉGLEZ MAINTENANT UN TIMER SUR VÔTURE MAGNETOSCOPE, POUR QU'IL ENREGISTRE LA CHÂINE AV AU MÊME MOMENT.

Note 1: Sur la ligne Mode, vous pouvez choisir Quotidien ou Hebdomadaire pour déclarer un événement périodique.

Note 2: Sur la ligne Action, vous pouvez choisir Allumage ou Extinction pour allumer ou éteindre l'adaptateur à un moment précis.

Si vous allumez l'adaptateur pendant qu'un enregistrement est censé être en cours, il vous est demandé de confirmer tout changement de chaîne.

ATTENTION : IL EST OBLIGATOIRE DE PROGRAMMER AUSSI UN ENREGISTREMENT SUR VOTRE MAGNETOSCOPE OU VOTRE GRAVEUR DVD.

12 - Recherche de chaînes

Cette opération est à faire dès que vous perdrez une chaîne ou lorsque de nouvelles chaînes sont diffusées par les opérateurs.

• Allez dans MENU / Recherche de chaînes.
• Avec les flèches, sélectionnez Recherche automatique et tapez OK.
• Un menu de confirmation s'affiche, tapez « puis OK.
• Un second menu s'affiche, tapez ← puis OK.

Note 1: Au second menu de confirmation, vous pouvez désir de ne pas supprimer votre ancienne liste des chaînes en SéLECTIONNANT NON et en tapant OK. L'adaptateur ajoutera simplement les chaînes manquantes dans la liste des chaînes.

13 - Sous-titres et télétexte

Certaines chaînes diffusent un magazine télétexte (TF1, à l'heure où nous rédigeons cette notice). Pour y accéder, appuyez sur la touche TXT.

Certaines chaînes diffusent, à certains moments, des sous-titres DVB. Pour les activer :

• Appuyez sur la touche S-T.
• Avec les flèches, sélectionnez la langue de sous-titrage disponible.
• Appuyez sur OK.

14 - EPG

Appuyez sur la touche EPG pour accéder au guide électronique des programmes. La première page présente un résumé des événements en cours et les suivants.

Appuyez 2 fois sur la flèche > pour accéder aux informations détaillées, si diffusées.

Si vous appuyez 1 fois sur la flèche, les flèches permettent de basculer entre le programme en cours et le suivant. La fenêtre est vide si les informations ne sont pas transmises par l'opérateur.

Certaines chaînes (NT1, par exemple) diffusent le guide des programmes sur plusieurs jours.

15 - En cas de problème de réception

Pour vous aider à diagnostiquer votre problème, il peut être utile de vous renseigner sur la position des émetteurs numériques, ainsi que les canaux UHF utilisés.

Important : en cas de problème de réception en numérique terrestre, il est nécessaire de définir le plus précisément possible le symptôme exact qui vous concerne :

En fonction du type de problème que vous avez, le tableau ci-dessous donne une cause possible, et une ou plusieurs solution(s) à essayer successivement.

Symptôme	Cause possible	Solution(s) à essayer
Vous receivez parfaitement leschainsines analogiques, maisaucune chaîne numérique.	Votre antennepointe versun émetteuranalogue, alorsque les chanésnumériques sontémises sur un autreémetteur.	Modifiez l'orientationde votre ANTENNE(voir paragraphe 1bpage 7).
Vous receivez parfaitement leschainsines analogiques, maisaucune chaîne numérique.Vous habitez en appartement.	Votre systèmed'antenne collectiven'est pas adaptéau numériqueterrestre.	Consultez vosotrepropriété ou votre syndic de co-propriété.
Vous receivez parfaitement leschainsines analogiques, maisaucune chaîne numérique.	Votre zone n'estpas encorecouverte parle numériqueterrestre.	Aucune solution dansl'immediat. Attendezque votre zone soit couverte.
Vous receivez certaineschaires numériquescorrectement, mais d'autresson mal reçues ou pracoues du tout. Sur leschainsines que vous receivez, leniveau de réception n'est pastrès élevé. En analogique,votre image n'est pas parfaite.	Vosés Situé loinde l'émetteur.	1 - Essayez un amplificateurd'intérieur.2 - Essayez un amplificateur de mât.3 - Procurez-vousune antenne plusperformante.
Vous receivez toutes leschains numériques, maisla réception est perturbée àcertains moments (quand unappareil électrique s'allume,par exemple).	Vous étés perturbépar des parasites.	1 - Remplacez lecordon TV qui va dela prise TV à votreterminal par un cordonà blindage renforcé.2 - Remplacezles accessoires(répartiteurs,dérivateurs) par desproduits blindés.3 - Remplacez le cableentre l'antenne et laprise.
Vous receivez certainsmultiplexes (certains canaux)mais d'autres sont perturbésou pas reçus du tout.	Vous étés victimed'échos.	1 - modifiez légèrementl'orientation del'antenne.2 - remplacez l'antennepar une nouvelle ayantdes grilles anti-échosplus performantes.
Vous receivez certainsmultiplexes (certains canaux)mais les canaux supérieuresà 60 sont perturbés ou pasreçus du tout.	Votre antennecoupe le haut dela bande UHF.	Procurez-vous uneantenne performante sur toute la bande UHF.
Vous receivez les canauxcompris entre 21 et 35, maispas ceux compris entre 36 et69 (ou l'inverse).	Votre antennene capte qu'unepartie de la bande UHF.	Procurez-vous uneantenne prévue pourfonctionner sur toute labande UHF.
Votre réception est correctéla plupart du temps, maiselle est perturbée quand ilpleut, ou à certains momentsapparemment aléatoires.	Vos étés enlimite de zone.	Procurez-vousune antennaplusperformante.

Qu'est-ce qu'une réception perturbée en numérique?

En réception numérique, une réception perturbée se manifeste par une image qui se gèle, partiellement ou totalement, un effet «mosaïque» sur l'image, ainsi que l'interruption du son, ou des bruits bizarres qui s'ajoutent au son.

Réception avec antenne d'intérieur

Les paramètres de diffusion utilisés en France ne sont pas optimisés pour la réception portable, c'est-à-dire avec une antenne d'intérieur. Il est toutefois possible de recevoir correctement avec une antenne d'intérieur si vous êtes situés à proximité d'un émetteur. Toutefois, en réception portable, on peut difficilement s'affranchir des parasites ambiants (téléphones sans fil, aspirateurs,...). Il est donc normal que la réception soit perturbée par moments.

16 - Glossaire

Adaptateur	Appareil permettant de receiveoir les chaînes en clair de la TNT.
Terminal	Equipement final d'une communication. L'adaptateur Zapbox est un terminal numérique.
Analogue	Nature des signaux utilisés pour la télévision terrestre depuis le milieu du 20e siècle. Avec l'arrivée du numérique, l'analogue terrestre est youé à disparaître à moyen terme.
Canal	Numéro donné à une bande de fréquence. En UHF, les canaux sont numérotés de 21 à 69.
Emetteur	Pylône trufféd'antennes qui retransmet des chaînes (numériques ou analogiques) et vers lequel il faut diriger l'antenne râteau. ATTENTION, un émetteur peut ne pas émettre toutes les chaînes disponibles.
EPG	Guide électronique des programmes.
FTA	En clair, gratuite. Vient de l'anglais free-to-air. Yourter terminal peut receiveoir toutes les chaînes numériques terrestres gratuites et uniquement celles-ci.
Multiplex	En terrestre, ensemble de chaînes émises sur la même fréquence, le même canal. Note : Pour les émetteurs en service en 2006 et ceux mis en service en mars 2007, la liste des canaux est indiquée en fin de cette notice.
Numérique	Nature des signaux utilisés dans les transmissions modernes. Par rapport à l'analogue, le numérique permet de moins enconnir le spectre (ensemble des fréquences disponibles). A bande passante constante, le numérique permet de diffuser plus de chaînes que l'analogue. Les chaînes numériques existent depuis plusieurs années sur le cable et le satellite. Elle replaceront, à terme, les chaînes analogiques en transmission terrestre. Attention, une même chaîne (ex TF1) peut être émise en analogique et en numérique.
Polarisation	Orientation de l'onde émise par l'émetteur. La plupart des émissions en UHF sont en horizontal. Les brins de votre râteau doivent donc être horizontally.
Terrestre	Dans le cas qui nous intéresse, se rapporte aux transmissions dans l'air, par opposition à «câble» ou «satellite».
TNT	Télévision Numérique Terrestre.

Agen

Agglomération

Ajaccio

Baie d'Ajaccio

Lille

Lambersart

Limoges

Agglomération

	21	22	33	24	25	26	27	28	29	30	31	32	33	34	35	36	37	38	39	40	41	42	43	44	45	46	47	48	49	50	51	52	53	54	55	56	57	58	59	60	61	62	63	64	65	66	67	68	69	70
a partir de mars 2007	Annec	2	2	3	3	6	6	6	6	6	6	6	6	6	6	6	6	6	6	6	4	4	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	0
	Auxerre
	Avignon

Chaînes gratuites :

1	France 2 France 3 France 5 France 4 Arte La Chaine parlementaire
2	Direct 8 TMC i >TELE Europe 2 TV BFM TV Gulli
3	Canal + (plages en clair)
4	M6 W9 NT1
5	tests
6	TF1 NRJ 12

Exemple: TF1 est le supplex Multiplex R6. Elle is done excuse. sur le canal 35 a Lille

Assistance et conseils

Malgré le soin que nous avons apporté à la conception de nos produits et à la réalisation de cette notice, vous avez peut-être rencontré des difficultés.

N'hésitez pas à nous contacter, nos spécialistes sont à votre disposition pour vous conseiller :

Assistance technique : 0892 350 315*

*Prix d'appoint : 0,34 € TTC la minute depuis un poste fixe.

du lundi au vendredi de 9h à 12h / 14h à 19h

et le samedi de 9h30 à 12h30 / 14h à 18h (sauf Juillet et Août)

Vous pouvez également nous envoyer un courrier électronique à l'adresse suivante : [e-mail]

IMPORTANT : dans la partie objet de votre message, veillez à faire apparaître le mot METRONIC.

Munissez-vous des informations suivantes AVANT TOUT APPEL :

• Modèle d'adaptateur: ZAPBOX Easy 2 (441520)

Dans un souci constant d'amélioration de nos produits, nous vous remercions de bien vouloir nous retourner le questionnaire qualité (frais d'affranchissement remboursés sur simple demande). Le fait de nous retourner le questionnaire qualité en fin de notice vous donne droit à trois mois de garantie supplémentaire (pièces uniquement).

Questionnaire qualité

Nom
Adresse
Code postal
Ville
Date d'achat
Lieu d'achat
Nom du magasin

Captez-vous correctement les chaînes numériques ?

oui

non

Avez-vous dû intervenir sur votre antenne pour capter les chaînes numériques?

oui

non

Si oui, avez-vous eu recours à un installateur?

oui

non

Avez-vous eu recours à l'assistance téléphonique METRONIC?

oui

non

Si oui, globalement, êtes-vous satisfait de ce service.

oui

non

Globalement, êtes-vous satisfait de votre achat ?

oui

non

La notice vous a-t-elle bien été réalisée pour installer votre récepteur TNT?

oui

non

Quelles modifications souhaiteriez-vous voir apportées?

Autres remarques ou suggestions :

A renvoyer à SAV Metronic, BP 56, La Tombe, 37320 ESVRES SUR INDRE, FRANCE

Certificat de garantie

Le terminal ZAPBOX Easy 2 est garanti un an pièces et main d'œuvre. En cas de panne, les frais de transport aller sont à la charge du client, les frais de port retour à notre charge.

Pour être valable, le bon de garantie doit être dûment complété et retourné auprès de la photocopie de la facture ou du ticket de caisse.

Réf. du matériel: ZAPBOX Easy 2 (441520)

Date d'achat :

N° de série :

A renvoyer à SAV Metronic, BP 56, La Tombe, 37320 ESVRES SUR INDRE, FRANCE

N'envoyez jamais d'appareil sans avoir au préalable obtenu un accord de retour.

Node Park Touraine

BP 1 TAUXIGNY

37310 REIGNAC SUR INDRE

CEDEX FRANCE

www.metronic.com

Produit fabriqué en Asie.
