ZAPBOX HD80 2T - Décodeur tnt METRONIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Décodeur TNT
Marque	METRONIC
Modèle	ZAPBOX HD80 2T
Tuner	Double tuner numérique terrestre DVB-T
Disque dur intégré	80 Go
Connectiques	2 péritels (TV et VCR), sortie audio numérique (RCA), entrée/sortie antenne, RS232 (SAV)
Fonctions principales	Enregistrement sur disque dur, Time Shift, programmateur d'enregistrements, verrouillage parental, guide EPG, sous-titres DVB, télétexte, listes de favoris (5 groupes), recherche automatique/manuelle, mise à jour par internet
Télécommande	Avec touches numériques, navigation, fonctions PVR (lecture, pause, avance rapide, etc.)
Consommation en veille	7 W
Consommation en marche	15 W
Alimentation	110-250 V, 50/60 Hz
Température de fonctionnement	50 °C (max)
Entretien	Nettoyer avec un chiffon sec ou légèrement humide, sans solvant ni détergent
Sécurité	Ne pas ouvrir l'appareil (haute tension), débrancher en cas d'orage, ne pas exposer à l'eau
Garantie	1 an pièces et main d'œuvre (3 mois supplémentaires via questionnaire qualité)

FOIRE AUX QUESTIONS - ZAPBOX HD80 2T METRONIC

Comment installer mon décodeur ZAPBOX HD80 2T ?

Connectez l'antenne à la prise ANT, le téléviseur à la péritel TV, puis branchez le secteur. Allumez le décodeur, choisissez la langue et lancez la recherche automatique des chaînes.

Que faire si aucune chaîne n'est trouvée lors de la recherche automatique ?

Vérifiez l'orientation de l'antenne et activez l'alimentation d'antenne dans MENU / Réglages / Antenne si nécessaire. Effectuez une recherche manuelle en entrant un numéro de canal UHF pour ajuster la direction.

Comment modifier le code PIN parental ?

Allez dans MENU / Réglages / Système / Changer le code PIN. Entrez l'ancien code (0000 par défaut), puis saisissez et confirmez le nouveau code (1 à 6 chiffres). Notez-le précieusement.

Comment enregistrer une émission sur le disque dur ?

Appuyez sur la touche REC de la télécommande pour enregistrer le programme en cours. Un point rouge apparaît. Pour programmer un enregistrement, utilisez MENU / Timer.

Comment utiliser la fonction Time Shift (pause sur le direct) ?

Pendant la visualisation d'une chaîne, appuyez sur PAUSE pour figer l'image. Appuyez sur PLAY pour reprendre en mode différé. Utilisez FF pour avancer rapidement. Appuyez sur STOP pour revenir au direct.

Comment réinitialiser le décodeur aux paramètres d'usine ?

Allez dans MENU / Réglages / Système / Réinitialisation Usine, entrez le code PIN et confirmez. Les personnalisations sont perdues, mais le disque dur n'est pas effacé.

Que faire si la réception est de mauvaise qualité ?

Vérifiez l'orientation de l'antenne, essayez un amplificateur, ou remplacez le câble par un modèle blindé. Consultez le tableau de dépannage dans la notice pour les symptômes spécifiques.

Comment mettre à jour le logiciel du décodeur ?

Visitez régulièrement le site www.metronic.com pour les mises à jour. Suivez les instructions fournies, généralement via une connexion RS232 ou par téléchargement.

Comment regarder une autre chaîne pendant un enregistrement ?

Grâce au double tuner, vous pouvez changer de chaîne pendant un enregistrement. Un disque vert et rouge apparaît pour indiquer que l'enregistrement continue.

Comment lire un enregistrement depuis le disque dur ?

Appuyez sur PLAY ou REC LIST pour afficher la liste des enregistrements. Sélectionnez-en un avec les flèches et validez par OK. Utilisez les touches FF, FRW, PAUSE pour contrôler la lecture.

MODE D'EMPLOI ZAPBOX HD80 2T METRONIC

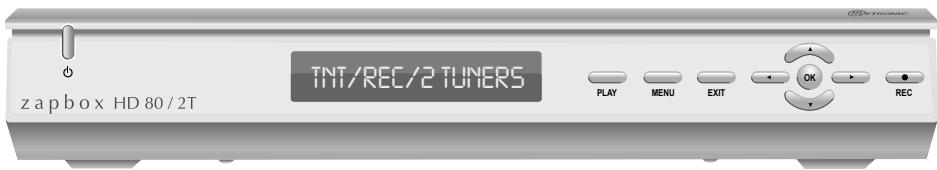

Adaptateur numérique terrestre double tuner

Disque dur 80 Go

Verrouillage parental

2 Péritels

Timer

L'intérieur de votre adaptateur ZAPBOX contient des composants soumis à haute tension ; n'ouvre jamais l'appareil, même après avoir retiré le cordon secteur. De manière générale, les appareils audio-video ne sont pas reliés à la terre, vous pouvez donc déceler des décharges électriques (non dangereuses) en touchant deux appareils simultanément (ou un appareil et le câble d'antenne). Nous vous conseillons de brancher les appareils sur le secteur après avoir effectué toutes les liaisons et connexions.

Lorsque vous rencontrez un mot que vous ne comprenez pas, allez voir dans la partie «Glossaire» en fin de notice, la plupart des mots techniques sont expliqués brièvement.

Pour nettoyer votre adaptateur ou sa télécommande, n'employez ni solvant ni détergent. Un chiffon sec ou très légèrement humide sera parfait pour enlever la poussière.

N'installez pas l'adaptateur à proximité d'autres appareils. Choisissez un endroit aéré et ne posez rien sur les grilles d'aération. Ne posez jamais l'adaptateur sur un autre appareil, la surchauffe qui en résultait ferait vieillir prématurément les composants. L'appareil ne doit pas être exposé à des égouttements d'eau ou des éclaboussures et, de plus, aucun objet rempli de liquide tel que des vases ne doit être placé sur l'appareil. En cas d'orage, débranchez tous vos appareils audio-video du secteur : ils pourraient subir des dommages non couverts par la garantie.

La télécommande nécessite deux piles AAA 1.5V. Respectez la polarité indiquée dans le logement. Dans un respect de l'environnement et de la loi, ne jetez jamais les piles usagées avec les ordures ménagères. Rapportez-les à votre point de vente où vous trouvez des containers pour piles usagées.

Ce symbole est utilisé à plusieurs reprises dans cette notice.

Prétez toute l'attention nécessaire au texte important qu'il représente.

Ce logo signifie qu'il ne faut pas jeter les appareils hors d'usage avec les ordures ménagères. Les substances dangereuses qu'ils sont susceptibles de contenir

peuvent nuire à la santé et à l'environnement. Faites reprendre ces appareils par votre distributeur ou utilisez les moyens de collecte sélective mis à votre disposition par votre commune.

À l'heure où cette notice est rédigée, il est prévu une réorganisation des multiplexes, c'est-à-dire une modification du regroupement des chaînes par fréquence, ceci pour laisser la place aux chaînes locales. Quand cette réorganisation survendra, vous allez perdre une ou plusieurs chaînes, ne vous inquiétez pas. Une simple réinitialisation de votre adaptateur (voir paragraphe 7 page 15) suffira à les récupérer.

La programmation de l'adaptateur se fait par l'intermédiaire des menus. Pour faciliter la lecture de cette notice, nous écrirons l'accès à un menu donné sous la forme simplifiée suivante: MENU / menu / sous-menu.

Par exemple, lorsque vous lirez :

Allez dans MENU / Réglages / Vidéo,

c'est équivalent à :

• Appuyez sur la touche MENU pour accéder au menu principal.
• Appuyez sur la touche pour sélectionner le menu Réglages et appuyez sur OK.
• Appuyez sur la touche ↓ pour sélectionner le sous-menu Video.
• Appuyez sur OK pour valider.
• Vous remarquerez que les mots écrits en gras dans cette notice correspondent aux mots qui apparaissent dans les menus sur l'écran du téléviseur.

Sommaire

1 Installation 06 2 Description de la télécommande 10 3 Description de l'adaptateur 12 4 Utilisation au quotidien 13 5 Personnaliser la liste des chaînes 13 6 Blocage parental 15 7 Réinitialiser l'adaptateur 15 8 Réglages divers 16 9 Radios 17 10 Sortie audio numérique 18 11 Enregistrements A) Avec un magnétoscope classique 19 B) Avec le disque dur intégré 20 C) Programmateur d'enregistrements 20 D) Lecture des enregistrements 21 E) Time Shift 22 F) Réglages du disque dur 22

12 Sous-titres 23 13 Recherche de chaînes 23 14 Mise à jour 23 15 En cas de problème de réception 24 16 Glossaire 26 17 Canaux utilisés pour les émetteurs en service en 2006 27 18 Nouveaux émetteurs en service à partir de mars 2007 29

Assistance et conseils 30

Questionnaire qualité 31

Garantie 32

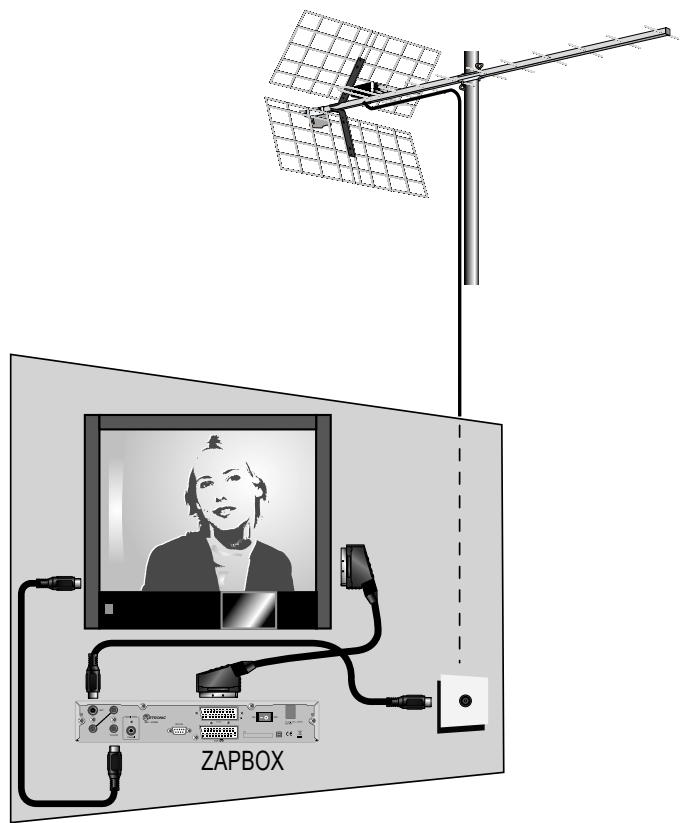

A - installation simplifiée

L'adaptateur étant débranché du secteur, connectez directement l'antenne râteau à l'entrée ANT (page 12) de l'adaptateur. Reliez le téléviseur à la sortie péritel TV de l'adaptateur. Allumez le téléviseur et branchez l'adaptateur sur le secteur. Insérez les piles dans la télécommande.

Si le voyant en façade est rouge, appuyez sur le bouton marche / arrêt de la télécommande il passera au bleu (appareil allumé). L'afficheur indique l'heure (00.00) qui se mettra à jour ultérieurement. L'écran du téléviseur affiche un menu de sélection de langue. Si ce n'est pas le cas, vérifie les connexions péritel et / ou forcez le mode A/V ou EXT de votre téléviseur (voir notice TV). Choisissez la langue avec les touches ▶ puis appuyez sur OK.

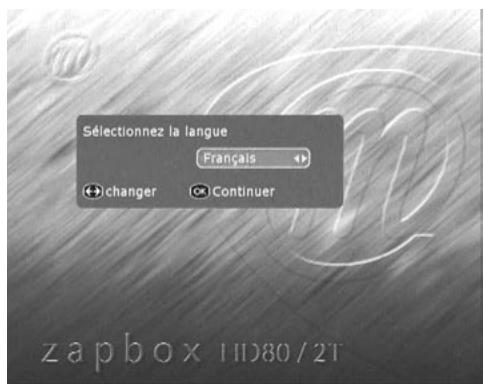

La recherche automatique de chaîne démarre. À l'issue de cette recherche, l'adaptateur affiche la première chaîne, l'installation de base est terminée, il ne vous reste plus qu'à brancher, si vous le souhaitez, votre magnétoscope ou enregistreur DVD sur la péritel VCR. Reportez-vous ensuite au paragraphe «enregistrements» (page 19).

Quand aucune chaîne n'est trouvée après l'installation automatique, un message d'avertissement apparait, pressez OK pour accéder au menu principal. Si vous utilisez une antenne qui nécessite une alimentation par le câble, activez l'alimentation d'antenne dans MENU / Réglages / Antenne. Vous pouvez ensuite relancer une recherche automatique (MENU / Recherche / Automatique).

Si la recherche n'a pas trouvé toutes les chaînes (ou aucune), c'est probablement qu'il faudra améliorer votre installation (voir paragraphe suivant). Si aucune chaîne n'est trouvée après l'amélioration, c'est probablement que votre zone n'est pas couverte par la TNT.

B - Calage / orientation de l'antenne

Aucune chaîne n'a été trouvée sur votre râteau actuel, c'est donc probablement qu'il pointe vers un émetteur qui n'émet qu'en analogique. Si votre zone est couverte par le numérique, c'est que les émissions viennent d'un autre émetteur, il va falloir modifier l'orientation de votre ANTenne. Nous distinguerons deux cas selon que vous connaissez ou non un numéro de canal UHF sur lequel vous êtes censé capter le numérique.

Note : Pour les émetteurs en service en 2006 et ceux mis en service à partir de mars 2007, la liste des canaux est indiquée en fin de cette notice.

Cas n°1

Vous connaissiez au moins un numéro de canal (compris entre 21 et 69) qui émet dans toute région (voir en fin de notice pour les émetteurs en service en 2006 et ceux mis en service à partir de mars 2007).

Allez dans Menu / Recherche. - Appuyez sur la flèche afin de sélectionner Manuelle. Avec la flèche descendez sur

La ligne Numéro de canal puis tapez les deux chiffres du numéro de canal. Note : pour effacer un chiffre, tapez

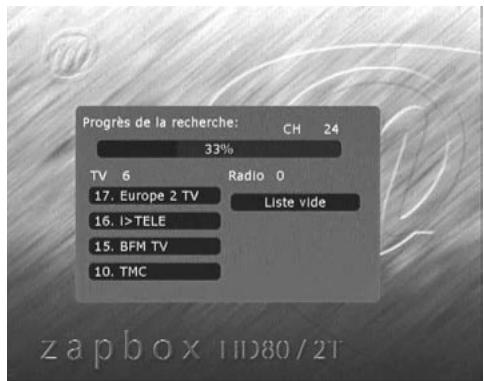

• Patientez quelques secondes et observez les graphes de Qualité de signal et Puissance de signal.
• Tournez l'antenne pour maximiser le signal. Lorsque vous approchez de la direction de l'émetteur, la Puissance doit augmenter, puis la Qualité. Une qualité de 65% est le minimum pour une image stable. Si la Qualité n'augmente jamais, c'est que le numéro de canal que vous avez choisi est incorrect, ou que l'émission est trop lointaine pour votre râteau.
• Une fois le niveau maximal atteint, serrez les écrous de fixation de l'antenne.
• Avec la flèche ▽ descendez sur la ligne Début de la recherche puis tapez OK pour lancer la recherche. Quelques chaînes devraient être trouvées.
• Lancez ensuite une recherche par Menu / Recherche / Automatique / Début de la recherche.

Cas n°2

Vous recevez les chaînes nationales en analogique et vous n'avez aucune idée de ce que vous pouvez recevoir en numérique.

Si vous êtes certain que vous pouvez capter d'autres chaînes supplémentaires, mais que vous ne savez pas quel canal est utilisé pour ces chaînes, nous vous suggérons la méthode suivante :

Procurez-vous une antenne râteau UHF ayant un gain important (au moins 15 dB) et connectez-la directement à l'entrée ANT de la ZAPBOX. Orientez votre nouvelle antenne dans la même direction que l'ancienne et faites une recherche automatique de chaînes (Menu / Recherche / Automatique / Début de la recherche).

Si vous trouvez des chaînes que vous n'aviez pas trouvées avec l'ancien râteau, remplacez tout simplement l'ancienne antenne par la nouvelle. Sinon, tournez l'antenne d'un huitième de tour et lancez à nouveau une recherche automatique. Tant que vous ne trouvez pas de chaînes, continuez de tourner d'un huitième de tour en faisant une recherche à chaque fois. Vous devriez finir par recevoir quelques chaînes. Placez-vous alors sur une des chaînes puis, tapez 999888, pour afficher l'indicateur de signal permanent. Tournez l'antenne pour maximiser le signal. Une fois le niveau maximal atteint, serrez les écrous de fixation de l'antenne. Tapez EXIT et faites à nouveau une recherche automatique de chaînes.

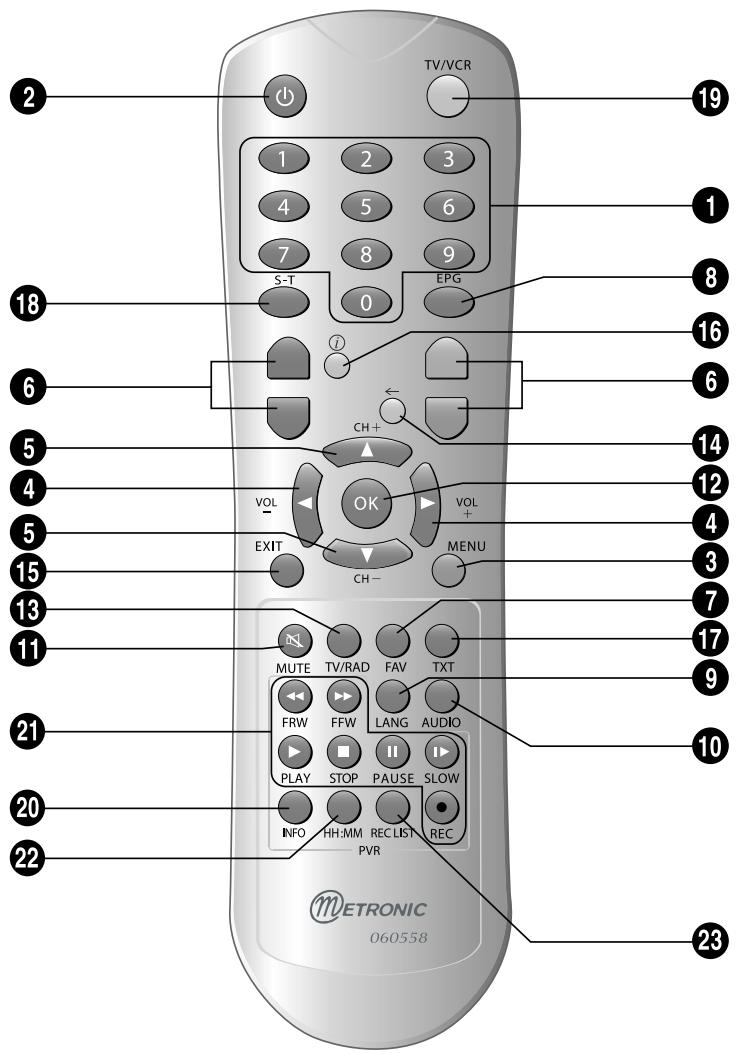

2 - Description de la télécommande

1 Touches numériques. En utilisation normale, permet de taper le numéro de la chaîne souhaitée. Dans le mode programmation, permet de rentrer les valeurs numériques. 2 Touche marche / arrêt. Permet de mettre en veille l'adaptateur ou de l'allumer. 3 Touche MENU. Permet d'entrer dans le menu principal. 4 Touches . Dans le menu, permet de modifier les différents paramètres, en mode visualisation, permet également de régler le volume. 5 Touches . En utilisation normale, fait changer de chaîne. Dans les menus, permet de passer d'une ligne à la suivante. 6 Touches de couleurs. Sert de raccourci dans le magazine télétexte. 7 Touche FAV. Pour accéder à la liste des chaînes favorites. 8 Touche EPG. Fait apparaître le guide électronique des programmes. 9 Touches LANG. Lorsque plusieurs voies audio sont transmises, permet de choisir la langue de l'émission. Permet également de choisir la voie AC3 (Dolby Digital). 10 Touche AUDIO. Permet de choisir le mode Mono Gauche, Mono Droite ou Stéréo (par défaut). A titre d'information, touche inutile en France. 11 Touche MUTE. Permet de couper le son (pour répondre au téléphone par exemple). Un second appui restitue le son. 12 Touche OK. Permet de valider un choix quand vous êtes dans les menus. En mode normal (visualisation d'une chaîne), affiche la liste des chaînes. 13 Touche TV/RAD. Permet de basculer du mode TV en mode RADIO et inversement (si des radios sont diffusées). 14 Touche . Permet de revenir à la dernière chaîne regardée. 15 Touche EXIT. Permet de quitter les menus et revenir en mode visualisation. 16 Touche INFO. Pour afficher la bannière apparaisant au changement de chaîne, qui donne le nom de la chaîne, les émissions en cours et suivantes, niveau de signal... 17 Touche TXT. Pour accéder au magazine télétexte (Si diffusé. Pour info, uniquement sur TF1 à l'heure de réduction de cette notice). 18 Touche S-T. Pour activer ou désactiver les sous-titres (DVB). 19 Touche TV/VCR. Permet de faire commuter la TV ou de désactiver la commutation automatique.

Magnetoscope numérique

20 Touche INFO (PVR). Pour afficher l'état d'avancement de la lecture. 21 Touches de fonctions classiques du magnétoscope (voir paragraphe 11 p. 20). 22 Touche HH:MM. Pour aller directement à un point précis d'un enregistrement. 23 Touche REC LIST. Pour afficher la liste des enregistrements (vous pouvez aussi appuyer sur PLAY).

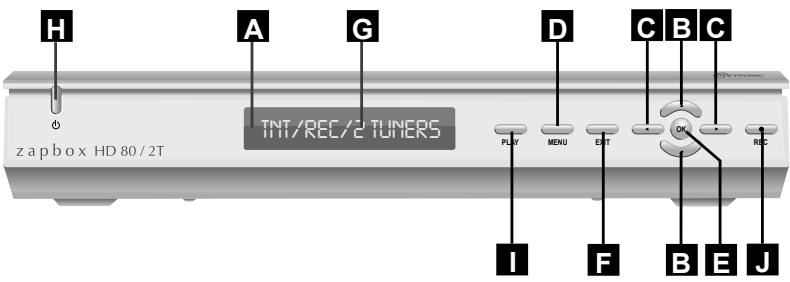

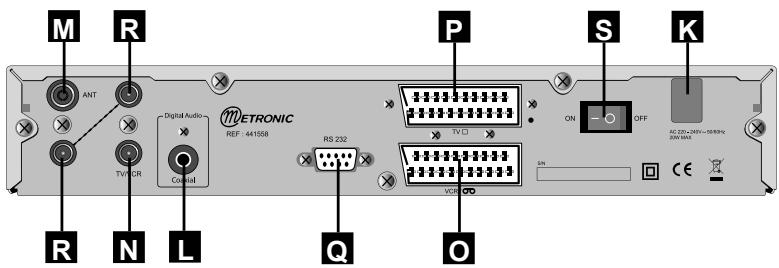

3 - Description de l'adaptateur

A Récepteur infra-rouge (détecte le signal infra-rouge de la télécommande).

Touches identiques aux celles de la télécommande.

C Touches ≯ identiques à celles de la télécommande.

D Touche MENU. Identique à la télécommande.

E Touche OK. Identique à la télécommande.

F Touche EXIT. Identique à celle de la télécommande.

Afficheur. Indique le numéro de chaîne quand vous regardez la télé ainsi que l'heure.

Bouton marche/arrêt.

I Touche PLAY. Identique à celle de la télécommande.

J Touche REC. Identique à celle de la télécommande.

Alimentation secteur.

L Sortie audio numérique.

M Entrée antenne terrestre (râteau).

Sortie antenne TV VCR.

Entrée / Sortie péritel magnétoscope. Lorsque vous lisez une cassette, le magnétoscope prend automatiquement la main sur l'adaptateur.

Sortie péritel TV. Pour connecter l'adaptateur au téléviseur.

Connecteur RS232 pour SAV uniquement.

R Ces connecteurs doivent être reliés entre eux avec le câble fourni.

Interrupteur ON/OFF.

4 - Utilisation au quotidien

En utilisation normale, vous n'utiliserez que les touches suivantes dont la fonction est décrite au paragraphe précédent.

• Touches pour régler le volume sonore.
• Touches pour changer de chaîne.
• Touche MUTE pour couper et remettre le son.
• Touches numériques pour aller directement à une chaîne.
• Touche EPG pour accéder au guide des programmes.
• Touche OK pour accéder à la liste des chaînes TV.
• Touches liées à l'utilisation du magnétoscope numérique.

5 - Personnaliser la liste des chaînes

Vous avez deux possibilités pour personnaliser la liste des chaînes. La première consiste à créer des listes de chaînes favorites (jusqu'à 5). La deuxième consiste à supprimer, déplacer ou renommer les chaînes existantes.

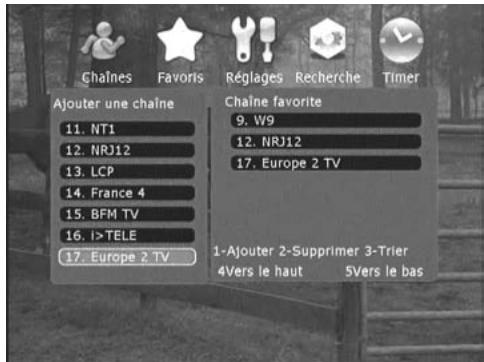

A - Chaînes favorites

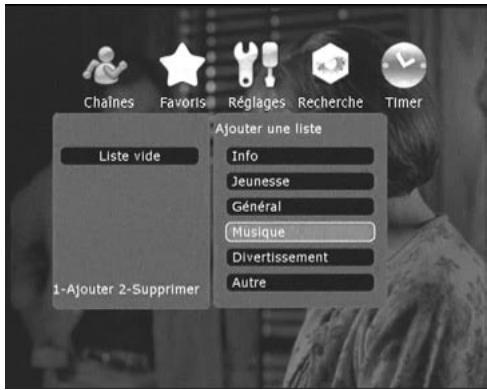

Activer un groupe de Favoris

• Allez dans MENU / Favoris. La première fois, la liste indique Liste vide.
• Tapez 1 pour afficher la liste des groupes de favoris.
• Avec la flèche , sélectionnez la liste de votre choix et validez par OK.
• Appuyez sur EXIT quand la liste de votre choix apparait dans la fenêtre de gauche.

• Allez dans MENU / Favoris.

Avec la flèche , sélectionnez le groupe dans lequel vous pouvez ajouter des chaînes et appuyez sur OK.

• Tapez 1 pour afficher la liste des chaînes.
• Avec les flèches, CHOISSEZ une chaîne à ajouter au groupe et validez par OK.
• Appuyez 4 fois sur EXIT quand votre sélection est terminée.

Visualiser une des chaînes d'un groupe de Favoris

• Appuyez sur la touche FAV, sélectionnez le groupe avec la flèche et appuyez sur OK.
• Sélectionnez la chaîne de votre choix avec la flèche et validez par OK.

B - modifier la liste des chaînes

Effacer des chaînes

• Appuyez sur OK pour afficher la liste des chaînes.
• Sélectionnez avec les flèches la chaîne à supprimer.
• Appuyez sur la touche 1, puis validez par OK.

Déplacer des chaînes

• Appuyez sur OK pour afficher la liste des chaînes.
• Sélectionnez avec les flèches la chaîne à déplacer.
• Appuyez sur la touche 2, pour la déplacer vers le haut ou sur la touche 3 pour déplacer vers le bas.

IL FAUT DESACTIVER LA NUMEROTATION AUTOMATIQUE AVANT DE DEPLACER LES CHÂINES (voir 3ème point page 17 «La ligne Numérorotation...»).

6 - Blocage parental

Votre adaptateur ZAPBOX est livré avec un code secret (PIN) qui est 0000. Le code secret permet de bloquer les chaînes dont vous pouvez restreindre l'accès ou pour protéger la configuration de l'adaptateur. Nous vous conseillons de le changer.

Modifier le mot de passe

• Allez dans MENU / Réglages / Système / Changer le code PIN.
• Tapez le mot de passe actuel (0000 en sortie d'usine) et validez par OK.
• Sur la ligne Nouveau code PIN, tapez le nouveau code (entre 1 et 6 chiffres).
• Descendez avec la flèche sur la ligne Confirmer PIN et entrez à nouveau ce nouveau code.

Notez précieusement votre mot de passe (par exemple sur le ticket de caisse).

Bloquer des chaînes

• Appuyez sur OK pour afficher la liste des chaînes.
• Sélectionnez avec les flèches la chaîne à bloquer.
• Appuyez sur la touche 0 et entrez votre code PIN (0000 en sortie d'usine) suivi de OK.
• Un cadenas apparait devant le nom de la chaîne.
• Vous pouvez maintenant, soit entrer à nouveau votre code PIN suivi de OK pour visualiser la chaîne bloquée, soit appuyer sur les flèches pour visualiser ou bloquer une autre chaîne.

7 - Réinitialiser l'adaptateur

La réinitialisation usine peut être utile si vous modifiez la programmation de votre adaptateur et que certaines fonctions ne marchent plus. En réinitialisant l'adaptateur, vous revenez dans une configuration identique à celle du produit neuf. Toutes vos personnalisations (chaînes favorites, radios, etc.) seront perdues.

Le contenu du disque dur n'est pas effacé lors de la réinitialisation.

• Allez dans MENU / Réglages / Système / Réinitialisation Usine.
• Appuyez sur OK.
• Entrez votre code PIN (0000 en sortie d'usine) suivi de OK.
• L'adaptateur vous demande de confirmer la réinitialisation en appuyant sur OK.
• Après validation, l'appareil vous demande la langue des menus, comme lors de la première installation.

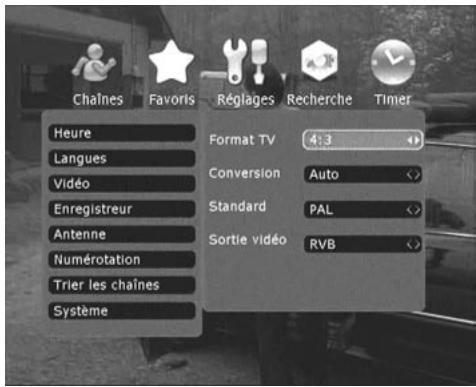

8 - Réglages divers

Le menu réglages regroupe des options diverses :

Le menu Réglages / Heure, permet de régler l'heure système. Sur la ligne Fuseau horaire, laissez Auto si vous êtes dans un pays qui diffuse l'heure exacte (France, Royaume-Uni, par exemple). Si l'heure indiquée sur la ligne Heure actuelle est fausse, régalez manuellement l'heure en sélectionnant le décalage sur la ligne Fuseau horaire qui donne une heure correcte.

Les options Mise en veille auto et Allumage auto permettent respectivement d'éteindre ou d'allumer l'appareil à une heure que vous réglez.

Note : si vous programmez un enregistrement différé, utilisez plutôt le menu Timer.

• Le menu Réglages / Langues, permet deCHOISIR la langue des menus. Les options Audio et Sous-titres permettent deCHOISIR la langue par defaut ou la langue des sous-titres quand plusieurs versions sont diffusées (ARTE, par exemple). Note, ces choix ne prennt pas effet immédiatement, mais au prochaine allumage ou changement de châne.
• Le menu Réglages / Video, permet de régler divers paramètres liés à l'image. Sur la ligne Format TV, CHOISSEZ 4:3 ou 16:9 selon le format de votre téléviseur. Sur la ligne Conversion, LAISSEZ Auto. Sur la ligne Standard, LAISSEZ PAL. Sur la ligne Sortie video, LAISSEZ RVB si vous avez un cordon péritel 21 broches câblées entre l'adaptateur et le téléviseur. Le besoin CVBS donne une moins bonne image et ne doit être utilisé que si vous téléviseur n'est pas compatible RVB.
• La ligne Antenne permet d'activer une tension de 5V sur le câble allant à l'antenne. Cette option est utile pour alimenter certaines antennes d'intérieur qui fonctionnent sous cette tension.
• La ligne Numérotation permet de désactiver la numérotation proposée par le diffuseur. Sélectionnez Désactivé si vous souhaitez organiser les chaînes dans l'ordre qui vous plaît.
• La ligne Trier les chaînes permet de trier automatiquement les chaînes selon certains critères.

9 - Radios

Outre des chaînes TV, le numérique terrestre permet également de diffuser des radios. Notez qu’à l’heure où nous écrivons cette notice, ce mode de diffusion n’est pas prévu en France. Il est toutefois recommandé de relier l’adaptateur à votre chaîne Hi-Fi avec un adaptateur péritel gigogne à 2 sorties RCA Audio (réf. 475006). Cette remarque vaut également pour les chaînes TV!

Dès que vous appuyez sur la touche TV/RAD, vous entrez dans le mode radio. Dès lors, la touche OK fait apparaitre la liste des radios, et vous ne verrez plus d'images à l'écran. Les menus Chaînes et Favoris permettent de personnaliser la liste des radios.

10 - Sortie audio numérique

Grâce au numérique, les chaînes ont la possibilité, si elles le désirent, de diffuser du son Dolby Digital (AC3). Pour profiter de cette qualité de son, vous devez relier, grâce à un cordon RCA numérique, la sortie DIGITAL AUDIO de votre adaptateur à l'entrée numérique de votre ampli numérique.

La sélection de la voie AC3 se fait en appuyant sur la touche LANG jusqu'à ce que la mention AC-3 apparaisse.

Le son analogue sur les sorties péritel et RCA est alors coupé. Le son est uniquement disponible en numérique sur la sortie DOLBY DIGITAL.

Note 1: Si AC-3 n'apparaît pas quand vous appuyez sur la touche LANG, c'est tout simplement que l'opérateur ne diffuse qu'en stéreo classique.

Note 2: La sortie DIGITAL AUDIO est active sur toutes les chaînes, même si aucune voie AC3 n'est diffusée. Dans ce cas un signal de type PCM stéréo est envoyé à votre chaîne Hi-Fi. En PCM, vous pouvez régler le volume avec la télécommande de l'adaptateur. En AC3, vous devez impérativement passer par le réglage volume de votre chaîne Hi-Fi. Soyez vigilant, il y a dans ce cas des différences de volume importantes entre les chaînes.

Note 3: Quand vous enregistrez sur le disque dur une châne qui diffuse du multi-audio (multi-lingue ou AC3), le passage entre les différentes voies audio est possible également lors de la lecture de l'enregistrement (appelées Lang 0, Lang 1,...).

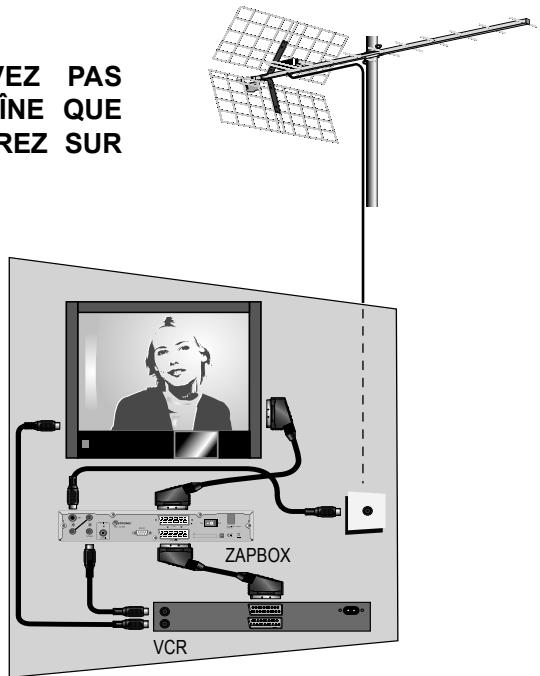

Avec un magnétoscope classique

Connectez simplement votre magnétoscope sur la péritel VCR de l'adaptateur. Pour enregistrer une chaîne, commencez par visualiser la chaîne sur le téléviseur, comme si vous vouliez la regarder.

Lancez alors l'enregistrement sur la chaîne AV du magnétoscope (0, AV, EXT,...) En cas de besoin, consultez la notice du magnétoscope pour la manipulation exacte. Pour information, sur beaucoup de magnétoscopes, on atteint cette chaîne en sélectionnant la chaîne 1 (TF1 sur l'antenne râteau) puis en appuyant une ou deux fois sur la touche CH-.

Pour dire une cassette, mettez l'adaptateur en veille puis lancez simplement la lecture de la cassette. Le magnétoscope prendra automatiquement la main sur l'adaptateur. Si ce n'est pas le cas, appuyez sur la touche TV/VCR de la télécommande de votre magnétoscope.

Note : Ceci vaut également pour les enregistreurs DVD.

RAPPEL : VOUS NE POUVEZ PAS REGARDER UNE AUTRE CHÂINE QUE CELLE QUE VOUS ENREGISTREZ SUR VOTRE MAGNETOSCOPE OU VOTRE ENREGISTEUR DVD.

Le disque dur intégré à votre Zapbox HD80 / 2T permet l'enregistrement et la lecture comme avec un magnétoscope classique. D'ailleurs, vous aurez remarqué que les touches du bas de la télécommande sont les mêmes que celles de votre magnétoscope.

Pour enregistrer le programme en cours, appuyez simplement sur la touche REC. Un point rouge apparait brièvement en haut à droite de l'écran, et l'afficheur indique «REC». Pendant un enregistrement, vous pouvez appuyer sur les touches CH, le double tuner se met alors en fonctionnement pour afficher une châne différente de celle que vous enregistrez. Au changement de châne, vous voyez alors apparaître un disque vert et rouge (ou complètement rouge si vous retournez sur la châne que vous enregistrez).

C - programmateur d'enregistrements

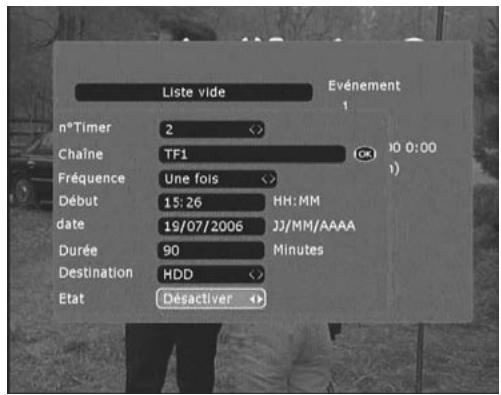

Pour programmer un enregistrement sur une chaîne, commencez par visualiser cette chaîne en tapant son numéro, ou en y accédant avec la touche OK. Allez dans MENU / Timer pour entrer dans le menu de programmation. La première fois que vous accédez au menu Timer, un bandeau marqué Liste vide s'affiche.

• Appuyez sur OK pour éditer le premier événement (ou timer).
• Sur la ligne Numéro timer, CHOISISSEZ avec les flèches le numéro d'événement à éditer (1 pour le premier).
• Sur la ligne Type, CHOISSEZ Une fois pour un événement unique, Quotidien pour un enregistrement tous les jours à la même heure ou Hebdomadaire pour un enregistrement tous les lundi, par exemple.
• Sur la ligne Début, tapez l'heure de début de l'émission.
• Sur la ligne Date, tapez la date de l'émission.
• Sur la ligne Durée, appuyez sur « » pour effacer le nombre proposé et tapez la durée de l'émission en minutes.
• Sur la ligne Destination, laissez HDD.
• Sur la ligne État, appuyez sur pour afficher Activer, un bandeau de confirmation apparait. Tapez OK.

Pour supprimer un événement, éditez-le et sélectionnez Désactiver sur la ligne État.

Note : si vous avez un téléviseur qui sort du mode veille lorsque s'allume un appareil qui lui est connecté, n'oubliez pas de l'éteindre complètement une fois votre timer programmé.

D - lecture des enregistrements

Appuyez sur la touche (PLAY ou RECLIST) pour afficher la liste des enregistrements. Vous pouvez, ici, supprimer un enregistrement, le denommer, ou le dire.

Pour supprimer un enregistrement, placez-vous dessus avec les flèches puis appuyez sur la touche jaune. Confirmez par OK.

Pour renommer un enregistrement, placez-vous dessus avec les flèches puis appuyez sur la touche verte. Avec les flèches, sélectionnez une à une les lettres de votre choix. Pour désigner un chiffre, basculez en mode numérique en sélectionnant Num. Validate la case OK pour terminer votre édition. Confirmez le nouveau nom en appuyant sur OK.

Pour lire un enregistrement, placez-vous dessus avec les flèches puis appuyez sur OK. En appuyant sur la touche rouge au lieu de OK, vous lancez la lecture là où vous aviez stoppé la précédente lecture de cet enregistrement.

Pendant la lecture, un appui sur la touche FFW accélère la vitesse de lecture, l'écran affiche alors X2, des appuis successifs accélèrent encore la lecture jusqu'à X16. Appuyez sur PLAY pour revenir en lecture normale.

De la même manière, vous pouvez appuyer sur FRW pour revenir en arrière, SLOW pour voir un ralenti ou PAUSE pour pauser la lecture. Dans tous les cas, appuyez sur PLAY pour revenir en lecture normale.

Appuyer sur la touche INFO PVR fait apparaître la barre de progression de lecture. Appuyez à nouveau sur INFO PVR pour la faire disparaître. Lorsque la barre de progression est affichée, les touches FFW et FRW font sauter de 30 secondes en avant ou en arrêté.

Pour accéder à un endroit précis d'un enregistrement, appuyez sur la touche HH:MM puis tapez le temps à la seconde après, en finissant par OK.

Note : pendant la lecture d'un enregistrement, l'afficheur en façons indique le numéro d'enregistrement, ainsi que la durée écoulée.

E - Timeshift (pause sur le direct)

Pour faire une pause sur le direct, pressez simplement la touche PAUSE pendant que vous visualisez une émission en direct. L'image se fige, l'afficheur indique.

Pour reprendre le fil de l'émission, appuyez sur PLAY. Vous êtes en mode différé, l'afficheur indique et un afficheur apparait en haut à droite de l'écran, indiquant quel est le décalage avec le direct. Si vous appuyez sur la touche PAUSE pendant un enregistrement, cette indication apparait en rouge.

En mode différé, vous pouvez faire une pause avec la touche et reprendre la lecture avec PLAY. Vous pouvez également faire une avance rapide avec la touche FF. Des appuis successifs sur FF font avancer de plus en plus vite, ce qui est symbolisé par l'indication x2, x4, etc. sur l'écran. En avance rapide, il est possible que vous rattrapiez le direct, l'adaptateur sort alors du mode différé.

Pour quitter le mode différé, appuyez sur STOP. L'afficheur indique le numéro de chaîne, vous êtes à nouveau en direct.

Astuce : Sans que vous puissiez vous en rendre compte, le disque dur commence à enregistrer à chaque changement de chaîne. De ce fait, vous pouvez revenir en arrêté quand vous le désirez, par exemple pour revoir une action au ralenti.

F- réglages du disque dur

Dans MENU / Réglages / Enregistreur, vous pouvez formater le disque ou désactiver le Time Shift. Attention, formater le disque entraîne une perte totale des informations qu'il contient.

Ne procédez à un formatage du disque que si vous rencontrez un grave problème de fonctionnement.

Lorsque vous sélectionnez l'option Time Shift inactif, vous perdez la possibilité d'utiliser le direct différé. En contrepartie, le changement de chaîne est un peu plus rapide (20% environ).

12 - Sous-titres

Votre ZAPBOX est capable d'afficher les sous-titrages DVB. Appuyez sur la touche S-T. L'information "Sous-titres Marche" apparait. Au prochain changement de chaîne, si la chaîne émet du sous-titrage DVB, ils seront affichés. Pour désactiver l'affichage des sous-titres, appuyez à nouveau sur la touche S-T.

Certaines chaînes émettent également des sous-titres par l'intermédiaire de la page 888 du magazine télétexte. Pour y accéder, tapez sur la touche TXT puis 888.

13 - Recherche de chaînes

Cette opération est à faire dès que vous perdez une chaîne ou lorsque de nouvelles chaînes sont diffusées par les opérateurs.

• Allez dans MENU / Recherche.
• Sur la ligne Recherche, sélectionnez Automatique.
• Descendez sur Début de la recherche et validez par OK.

Note : il est souvent préférable de réinitialiser l'adaptateur.

14 - Mise à jour

Pour plus d'informations, visitez régulièrement notre site internet (www.metronic.com).

15 - En cas de problème de réception

Pour vous aider à diagnostiquer votre problème, il peut être utile de vous renseigner sur la position des émetteurs numériques, ainsi que les canaux UHF utilisés.

Important : En cas de problème de réception en numérique terrestre, il est nécessaire de définir le plus précisément possible le symptôme exact qui vous concerne :

En fonction du type de problème que vous avez, le tableau ci-dessous donne une cause possible, et une ou plusieurs solution(s) à essayer successivement.

Symptôme	Cause possible	Solution(s) à essayer
Vous receivez parfaitement leschains-analogiques, maisaucune chaîne numérique.	Votre antennepointe versun émetteuranalogique, alsouque les chanesnumériques sontémises sur un autre émetteur.	Modifiez l'orientationde votre ANTENAEvoir paragraphe 1bpage 8).
Vous receivez parfaitement leschains-analogiques, maisaucune chaîne numérique.Vous habitez en appartement.	Votre systèmed'antenne collectiven'est pas adaptéau numériqueterrestre.	Consultez vosotrepropriétaire ou votre syndic de co-propiété.
Vous receivez parfaitement leschains-analogiques, maisaucune chaîne numérique.	Votre zone n'estpas encorecouverte parle numériqueterrestre.	Aucune solution dansl'immediat. Attendezque votre zone soit couverte.
Vous receivez certaineschains-numériquescorrectement, mais d'autresson mal reçues ou pasreçues du tout. Sur leschains-que vous receivez, leniveau de réception n'est pastrès élevé. En analogique,votre image n'est pas parfaite.	Vosés Situé loinde l'émetteur.	1 - Essayez un amplificateurd'intérieur.2 - Essayez un amplificateur de mât.3 - Procurez-vousune antenne plusperformante.
Vous receivez toutes leschains numériques, maisla réception est perturbée àcertains moments ( quand unapparéil électrique s'allume,par exemple).	Vous étés perturbépar des parasites.	1 - Remplacez lecordon TV qui va dela prise TV à votreadaptateur par uncordon à blindagedenforcé.2 - Remplacezles accessoires(répartiteurs,dérivateurs) par desproduits blindés.3 - Remplacez le cableentre l'antenne et laraise.
Vous receivez certainsmultiplexes (certains canaux)mais d'autres sont perturbésou pas reçus du tout.	Vous étés victimedes'échos.	1 - modifiez légèrementl'orientation del'antenne.2 - remplacez l'antennepar une nouvelle ayantdes grilles anti-échosplus performantes.
Vous receivez certainsmultiplexes (certains canaux)mais les canaux supérieuresà 60 sont perturbés ou pasreçus du tout.	Votre antennecoupe le haut dela bande UHF.	Procurez-vous uneantenne performante sur toute la bande UHF.
Vous receivez les canauxcompris entre 21 et 35, maispas ceux compris entre 36 et69 (ou l'inverse).	Votre antennene capte qu'unepartie de la bande UHF.	Procurez-vous uneantenne prévue pourfonctionner sur toute labande UHF.
Votre réception est correctéla plupart du temps, maiselle est perturbée quand ilpleut, ou à certains momentsapparemment aléatoires.	Vosés enlimite de zone.	Procurez-vousune antenne plusperformante.

Qu'est-ce qu'une réception perturbée en numérique?

En réception numérique, une réception perturbée se manifeste par une image qui se gèle, partiellement ou totalement, un effet «mosaïque» sur l'image, ainsi que l'interruption du son, ou des bruits bizarres qui s'ajoutent au son.

Réception avec antenne d'intérieur

Les paramètres de diffusion utilisés en France ne sont pas optimisés pour la réception portable, c'est-à-dire avec une antenne d'intérieur. Il est toutefois possible de recevoir correctement avec une antenne d'intérieur si vous êtes situés à proximité d'un émetteur. Toutefois, en réception portable, on peut difficilement s'affranchir des parasites ambiants (téléphones sans fil, aspirateurs,...). Il est donc normal que la réception soit perturbée par moments.

16 - Glossaire

Adaptateur	Appareil permettant de receiveoir les chanes en clair de la TNT.
Analogue	Nature des signaux utilisés pour la télévision terrestre depuis le milieu du 20e siècle. Avec l'arrivée du numérique, l'analogue terrestre est YOU à disparaitre à moyen terme.
Canal	Nombre donné à une bande de fréquence. En UHF, les canaux sont numérotés de 21 à 69.
Emetteur	Pylône truffé d'antennes qui retransmet des chanes (numériques ou analogiques) et vers lequel il faut diriger l'antenne râteau. ATTENTION, un émetteur peut ne pas émettre toutes les chanînes disponibles.
EPG	Guide électronique des programmes.
FTA	En clair, gratuite. Vient de l'anglais free-to-air. Notre adaptateur peut receiveoir toutes les chanînes numériques terrestres gratuites et uniquement celles-ci.
Multiplex	En terrestre, ensemble de chanînes émises sur la même fréquence, le même canal. Note : Pour les émetteurs en service en 2006 et ceux mis en service à partir de mars 2007, la liste des canaux est indiquée en fin de cette notice.
Numérique	Nature des signaux utilisés dans les transmissions modernes. Par rapport à l'analogue, le numérique permet de moins enconnber le spectre (ensemble des fréquences disponibles). A bande passante constante, le numérique permet de diffuser plus de chanînes que l'analogue. Les chanînes numériques existent depuis plusieurs années sur le cable et le satellite. Elle replaceront, à terme, les chanînes analogiques en transmission terrestre. Attention, une même chanîne (ex TF1) peut être émise en analogique et en numérique.
Polarisation	Orientation de l'onde émise par l'émetteur. La plupart des émissions en UHF sont en horizontal. Les brins de votre râteau doivent donc être horizontally.
Terminal	Equipement final d'une communication. L'adaptateur ZAPBOX est un terminal numérique.
Terrestre	Dans le cas qui nous intéresse, se rapporte aux transmissions dans l'air, par opposition à «câble» ou «satellite».
TNT	Télévision Numérique Terrestre.

Agen

Agglomération

Ajaccio

Baie d'Ajaccio

Lille

Lambersart

Limoges

Agglomération

Annecy	2	3	6	4	6 1	1	4	1	3	2	6	3	2	6	68
Auxere
Avignon
Barle Duc
Belfort			6	2	1	3	4	2	1	4	3	4	6	6
Chambery
Chaumont
Dion			6	1	1	4	2	1	2	3	4	3	6	4
Epinel
Le Creusot		3				2	1	1	1	3	4	1	6	6
Macon					1	4	3	6	2	1	4	1	6	6
Menton					2	4	3	1	1	4	6	4	6	6
Montbeliard				2	6	1	3	1	1	4	6	4	6	4
Montmellan		1	2	3	6	4	3	1	1	4	6	4	6	2
Munthaus					6	6	4	1	1	3	4	1	2	3
Parthenay
Sens
Troyes		1	2	6	4	3	3	1	1	2	3	1	2	6
Villeur
Varloin	2	3	1	4 1	6	1	1	1	1	2	3	1	6	6

Chaînes gratuites :

1	France 2 France 3 France 5 France 4 Arte La Châîne parlementaire
2	Direct 8 TMC i >TELE Europe 2 TV BFM TV Gulli
3	Canal + (plages en clair)
4	M6 W9 NT1
5	tests
6	TF1 NRJ 12

Exemple: TF1 est sur le multiplexe R6. Elle est donc émise sur le canal 35 à Lille.

Assistance et conseils

Malgré le soin que nous avons apporté à la conception de nos produits et à la réalisation de cette notice, vous avez peut-être rencontré des difficultés.

N'hésitez pas à nous contacter, nos spécialistes sont à votre disposition pour vous conseiller :

Assistance technique : 0892 350 315*

*Prix d'appoint : 0,34 € TTC la minute depuis un poste fixe. Du lundi au vendredi de 9h à 12h / 14h à 19h et le samedi de 9h30 à 12h30 / 14h à 18h (sauf juillet et août)

Vous pouvez également nous envoyer un courrier électronique à l'adresse suivante : [e-mail]

IMPORTANT : Dans la partie objet de votre message, veillez à faire apparaître le mot METRONIC.

Munissez-vous des informations suivantes AVANT TOUT APPEL :

• Modèle de l'adaptateur: ZAPBOX HD80 / 2T (441558)

Dans un souci constant d'amélioration de nos produits, nous vous remercions de bien vouloir nous retourner le questionnaire qualité (frais d'affranchissement remboursés sur simple demande). Le fait de nous retourner le questionnaire qualité en fin de notice vous donne droit à trois mois de garantie supplémentaire (pièces uniquement).

Les caractéristiques techniques de l'appareil sont disponibles sur demande, sous conditions.

Questionnaire qualité

Nom
Adresse
Code postal
Ville
Date d'achat
Lieu d'achat
Nom du magasin

Captez-vous correctement les chaînes numériques ? oui non

Avez-vous d’intervenu sur votre antenne pour capter les chaînes numériques ? oui non

Si oui, avez-vous eu recours à un installateur ? oui non

Avez-vous eu recours à l'assistance téléphonique METRONIC ? oui non

Si oui, globalement, êtes-vous satisfait de ce service ? oui non

Globalement, êtes-vous satisfait de votre achat ? oui non

La notice vous paraît-elle bien réalisée pour installer votre récepteur TNT? oui non

Quelles modifications souhaiteriez-vous voir apportées?

Autres remarques ou suggestions :

Certificat de garantie

L'adaptateur ZAPBOX HD80 / 2T est garanti un an pièces et main d'œuvre. En cas de panne, les frais de transport aller sont à la charge du client, les frais de port retour à notre charge.

Pour être valable, le bon de garantie doit être dûment complété et retourné auprès de la photocopie de la facture ou du ticket de caisse.

Réf. du matériel : ZAPBOX HD80 / 2T (441558)

Date d'achat :

N° de série :

A renvoyer à SAV Metronic, BP 56, La Tombe, 37320 ESVRES SUR INDRE, FRANCE

N'envoyez jamais d'appareil sans avoir au préalable obtenu un accord de retour.

Taille du disque dur 80 Go

Consommation en veille 7W

Consommation en marche 15W

Température de fonctionnement 50°

Alimentation 110/250V; 50/60Hz

Tuner Digital Hertz 170-240/460-870MHz

Démodulateur Standard DVB-T

Décodage vidéo et audio MPEG2; MLP; MPEG1 Layer 2

0892350315

Prix d'appel: 0,34 € TTC la minute depuis un poste fixe.

www.metronic.com

Node Park Touraine

BP 1 TAUXIGNY

37310 REIGNAC SUR INDRE

CEDEX FRANCE

www.metronic.com
