ZAPBOX HD80 - Décodeur tnt METRONIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Récepteur TNT HD
Caractéristiques techniques principales	Résolution jusqu'à 1080p, compatibilité MPEG-2, MPEG-4, DVB-T/T2
Alimentation électrique	Alimentation secteur 5V/1A
Dimensions approximatives	230 x 150 x 40 mm
Poids	500 g
Compatibilités	Compatible avec la plupart des téléviseurs équipés d'une entrée HDMI
Type de batterie	Non applicable (fonctionne sur secteur)
Tension	5V
Puissance	Consommation électrique : 5W
Fonctions principales	Enregistrement sur USB, fonction Time Shift, guide des programmes
Entretien et nettoyage	Utiliser un chiffon doux, éviter les produits abrasifs
Pièces détachées et réparabilité	Réparabilité limitée, pièces disponibles sur demande
Sécurité	Ne pas exposer à l'humidité, respecter les normes électriques
Informations générales utiles	Vérifier la couverture TNT de votre région avant l'achat

FOIRE AUX QUESTIONS - ZAPBOX HD80 METRONIC

Comment réinitialiser le METRONIC ZAPBOX HD80 ?

Pour réinitialiser le METRONIC ZAPBOX HD80, débranchez l'appareil, puis maintenez le bouton de réinitialisation enfoncé pendant 10 secondes tout en le rebranchant.

Pourquoi mon METRONIC ZAPBOX HD80 ne s'allume-t-il pas ?

Vérifiez que l'appareil est correctement branché à une prise de courant fonctionnelle. Assurez-vous également que le câble d'alimentation n'est pas endommagé.

Comment mettre à jour le firmware du METRONIC ZAPBOX HD80 ?

Connectez le METRONIC ZAPBOX HD80 à Internet, accédez au menu des paramètres, puis sélectionnez 'Mise à jour du firmware'. Suivez les instructions à l'écran.

Que faire si je ne reçois pas de signal TV ?

Vérifiez que l'antenne est correctement connectée et orientée. Assurez-vous également que les câbles HDMI sont bien branchés et que la source d'entrée de votre téléviseur est correctement sélectionnée.

Comment configurer les chaînes sur le METRONIC ZAPBOX HD80 ?

Accédez au menu principal, sélectionnez 'Recherche de chaînes', puis suivez les instructions pour effectuer une recherche automatique ou manuelle des chaînes.

Que faire si l'image est déformée ou saccadée ?

Vérifiez la connexion HDMI entre le METRONIC ZAPBOX HD80 et votre téléviseur. Essayez de changer de câble ou de port HDMI. Assurez-vous également que la résolution de sortie est compatible avec votre téléviseur.

Comment résoudre les problèmes de connexion Internet sur le METRONIC ZAPBOX HD80 ?

Vérifiez que votre réseau Wi-Fi fonctionne correctement et que le METRONIC ZAPBOX HD80 est connecté au réseau. Vous pouvez aussi essayer de redémarrer votre routeur.

Les commandes de la télécommande ne fonctionnent pas, que faire ?

Vérifiez si les piles de la télécommande sont chargées et insérées correctement. Si cela ne fonctionne pas, essayez de réinitialiser la télécommande en retirant les piles pendant quelques minutes.

Comment accéder aux paramètres de l'appareil ?

Appuyez sur le bouton 'Menu' de la télécommande, puis naviguez jusqu'à 'Paramètres' pour accéder aux options de configuration.

Mon METRONIC ZAPBOX HD80 ne lit pas certains fichiers multimédias, que faire ?

Assurez-vous que le format du fichier est compatible avec le METRONIC ZAPBOX HD80. Vérifiez également la taille du fichier et l'espace de stockage disponible sur l'appareil.

MODE D'EMPLOI ZAPBOX HD80 METRONIC

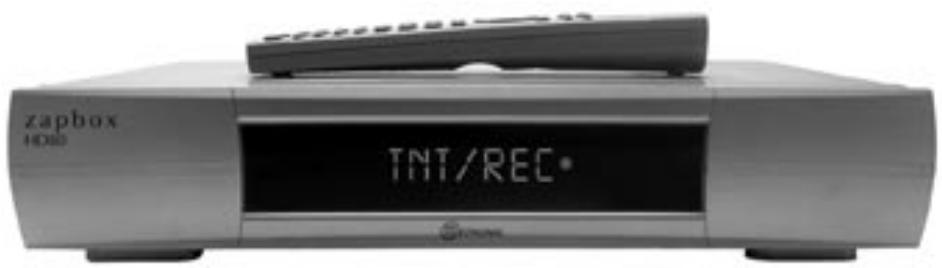

Adaptateur numérique terrestre

Disque dur 80 Go

Verrouillage parental

2 Péritels

Timer

L'intérieur de votre adaptateur ZAPBOX contient des composants soumis à haute tension; n'ouvre jamais l'appareil, même après avoir retiré le cordon secteur. De manière générale, les appareils audio-video ne sont pas reliés à la terre, vous pouvez donc ressentir des décharges électriques (non dangereuses) en touchant deux appareils simultanément (ou un appareil et le câble d'antenne). Nous vous conseillons de brancher les appareils sur le secteur après avoir effectué toutes les liaisons et connexions.

Lorsque vous rencontrez un mot que vous ne comprenez pas, allez voir dans la partie « Glossaire » en fin de notice, la plupart des mots techniques sont expliqués brièvement.

Pour nettoyer votre adaptateur ou sa télécommande, n'employez ni solvant ni détergent. Un chiffon sec ou très légèrement humide sera parfait pour enlever la poussière.

N'installez pas l'adaptateur à proximité d'autres appareils. Choisissez un endroit aéré et ne posez rien sur les grilles d'aération. Ne posez jamais le terminal sur un autre appareil, la surchauffe qui en résultait ferait vieillir prématurément les composants. L'appareil ne doit pas être exposé à des égouttements d'eau ou des éclaboussures et, de plus, aucun objet rempli de liquide tel que des vases ne doit être placé sur l'appareil. En cas d'orage, débranchez tous vos appareils audio-video du secteur : ils pourraient subir des dommages non couverts par la garantie.

La télécommande nécessite deux piles AAA 1.5V. Respectez la polarité indiquée dans le logement. Dans un respect de l'environnement et de la loi, ne jetez jamais les piles usagées avec les ordures ménagères. Rapportez-les à votre point de vente où vous trouvez des containers pour piles usagées.

Ce symbole est utilisé à plusieurs reprises dans cette notice.

Prétez toute l'attention nécessaire au texte important qu'il repère.

Attention! Le déploiement du numérique terrestre se déroule en plusieurs phases. Lorsque les chaînes payantes commenceront à émettre, vous devrez faire à nouveau une recherche automatique de chaînes pour continuer à recevoir certaines chaînes gratuites. Ne vous inquiétez donc pas si des chaînes disparaissent du jour au lendemain, c'est normal. Une simple manipulation de la télécommande vous restituera les chaînes perdues.

La programmation de l'adaptateur se fait par l'intermédiaire des menus. Pour faciliter la lecture de cette notice, nous écrirons l'accès à un menu donné sous la forme simplifiée suivante: MENU / menu / sous-menu.

Par exemple, lorsque vous lirez :

• Allez dans MENU / Recherche chaîne / Recherche automatique,

c'est équivalent à :

• Appuyez sur la touche MENU pour accéder au menu principal.
• Appuyez sur la touche ∇ pour sélectionner le menu Recherche chaîne.
• Appuyez sur OK pour valider.
• Appuyez sur la touche pour sélectionner le sous-menu Recherche automatique.
• Appuyez sur OK pour valider.
• Vous remarquerez que les mots écrits en gras dans cette notice correspondent aux mots qui apparaissent dans les menus sur l'écran du téléviseur.

Sommaire

1 Installation 06 2 Description de la télécommande 10 3 Description de l'adaptateur 12 4 Utilisation au quotidien 14 5 Personnaliser la liste des chaînes 14 6 Blocage parental 17 7 Réinitialiser l'adaptateur 18 8 Options 18 9 Radios 19 10 Sortie audio numérique 19 11 Enregistrements

A) Avec un magnétoscope classique 20 B) Avec le disque dur intégré 21 C) Programmateur d'enregistrements 21 D) Lecture des enregistrements 22 E) Options de lecture 22 F) Time Shift 23 G) Réglages du disque dur 23

12 Sous-titres 25 13 Recherche de chaînes 25 14 Mise à jour 25 15 En cas de problème de réception 26 16 Glossaire 28 17 Canaux utilisés pour les 17 premiers sites 29

Assistance et conseils 30

Questionnaire qualité 31

Garantie 32

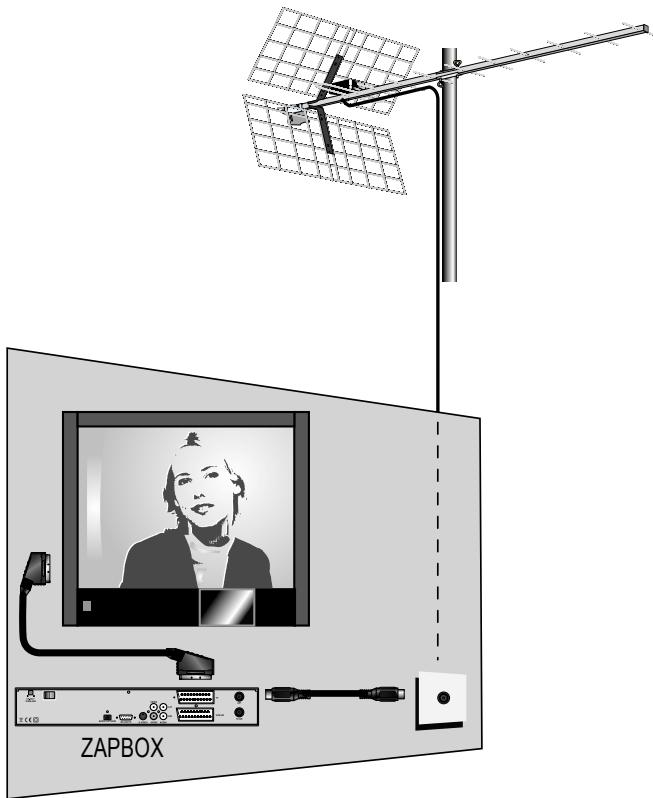

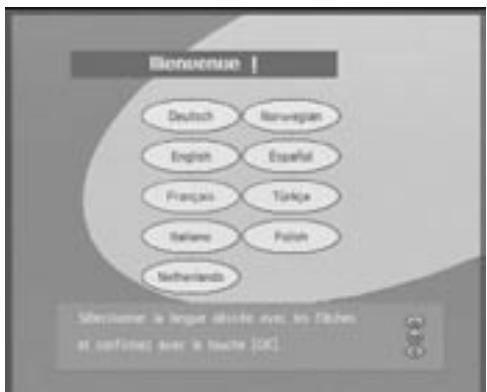

A - installation simplifiée

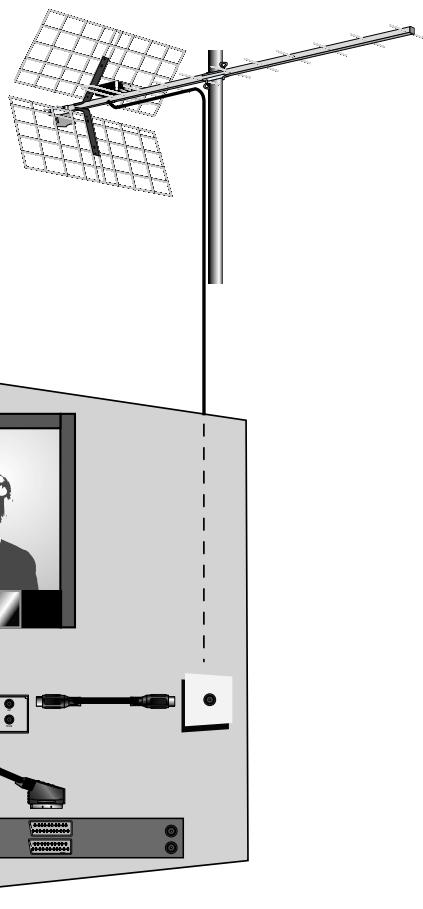

L'adaptateur étant débranché du secteur, connectez directement l'antenne râteau à l'entrée ANT du terminal. Reliez le téléviseur à la sortie péritel TV de l'adaptateur. Allumez le téléviseur et branchez l'adaptateur sur le secteur. Insérez les piles dans la télécommande.

Mettez l'interrupteur situé à l'arrêt du terminal sur ON. L'afficheur indique l'heure (00.00) qui se mettra à jour ultérieurement. Appuyez sur la touche de la télécommande. L'afficheur indique «On» puis l'écran du téléviseur affiche un menu de sélection de langue. Si ce n'est pas le cas, vérifie les connexions péritel et / ou force le mode A/V ou EXT de votre téléviseur (voir notice TV). Choisissez la langue avec les touches puis appuyez sur OK.

La recherche automatique de chaînes démarre. À l'issue de cette recherche, le terminal affiche la première chaîne, l'installation de base est terminée, il ne vous reste plus qu'à brancher votre magnétoscope ou enregistreur DVD sur la péritel VCR. Reportez-vous ensuite au paragraphe «enregistrements» pour le fonctionnement du disque dur.

Si la recherche n'a pas trouvé toutes les chaînes (ou aucune), c'est probablement qu'il faudra améliorer votre installation (voir paragraphe suivant). Si aucune chaîne n'est trouvée après l'amélioration, c'est probablement que votre zone n'est pas couverte par la TNT.

Note : tant qu'aucune chaîne n'est trouvée, l'adaptateur boucle sur le menu d'installation (choix de langue et recherche de chaînes puis menu principal). Tapez EXIT pendant la recherche de chaînes pour accéder directement au menu principal.

B - Calage / orientation de l'antenne

Aucune chaîne n'a été trouvée sur votre râteau actuel, c'est donc vraisemblablement qu'il pointe vers un émetteur qui n'émet qu'en analogique. Si votre zone est couverte par le numérique, c'est que les émissions viennent d'un autre émetteur, il va falloir modifier l'orientation de votre ANTenne. Nous détaillerons deux cas selon que vous connaissez ou non un numéro de canal UHF sur lequel vous êtes censé capter le numérique.

Note : pour les 17 premiers émetteurs mis en service en mars 2005, la liste des canaux est indiquée en fin de cette notice.

Cas n°1

Vous connaissiez au moins un numéro de canal (compris entre 21 et 69) qui émet dans votre région (voir en fin de notice pour la phase de démarrage en mars 2005).

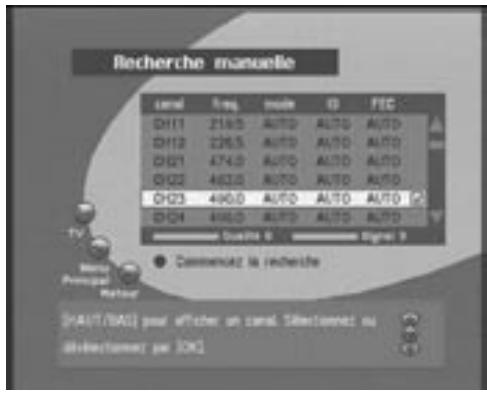

• Allez dans Menu / Recherche Chaîne / Recherche manuelle.
• Avec la flèche ▽ descendez sur le numéro de canal émettant des chaînes numériques.
• Patientez quelques secondes et observez les graphes de Qualité de réception et niveau de Signal.
• Tournez l'antenne pour maximiser le signal. Lorsque vous approchez de la direction de l'émetteur, le Signal doit augmenter, puis la Qualité. Une qualité de 65% est le minimum pour une image stable. Si la Qualité n'augmente jamais, c'est que le nombre de canal que vous avez choisi est incorrect, ou que l'émission est trop lointaine pour votre râteau.
• Une fois le niveau maximal atteint, serrez les écrous de fixation de l'antenne.
• Appuyez sur OK, une case cochée apparait à la fin de la ligne. Appuyez alors sur la touche rouge (Audio) pour lancer la recherche sur ce canal. Quelques chaînes devraient être trouvées.
• Lancez ensuite une recherche par Menu / Recherche Chaîne / Recherche automatique.

Cas n°2

Vous recevez les chaînes nationales en analogique et vous n'avez aucune idée de ce que vous pouvez recevoir en numérique.

Si vous êtes certain que vous pouvez capter d'autres chaînes supplémentaires, mais que vous ne savez pas quel canal est utilisé pour ces chaînes, nous vous suggérons la méthode suivante :

Procurez-vous une antenne râteau UHF ayant un gain important (au moins 15 dB) et connectez-la directement à l'entrée ANT de la ZAPBOX. Orientez votre nouvelle antenne dans la même direction que l'ancienne et faites une recherche automatique de chaînes (Menu / Recherche Chaine / Recherche automatique).

Si vous trouvez des chaînes que vous n'aviez pas trouvées avec l'ancien râteau, remplacez tout simplement l'ancienne antenne par la nouvelle. Sinon, tournez l'antenne d'un huitième de tour et lancez à nouveau une recherche automatique. Tant que vous ne trouvez pas de chaînes, continuez de tourner d'un huitième de tour en faisant une recherche à chaque fois. Vous devriez finir par recevoir quelques chaînes. Placez-vous alors sur une des chaînes puis, appuyez sur la touche pour afficher l'indicateur de signal en bas à droite. Tournez l'antenne pour maximiser le signal. Une fois le niveau maximal atteint, serrez les écrous de fixation de l'antenne. Faites à nouveau une recherche automatique de chaînes.

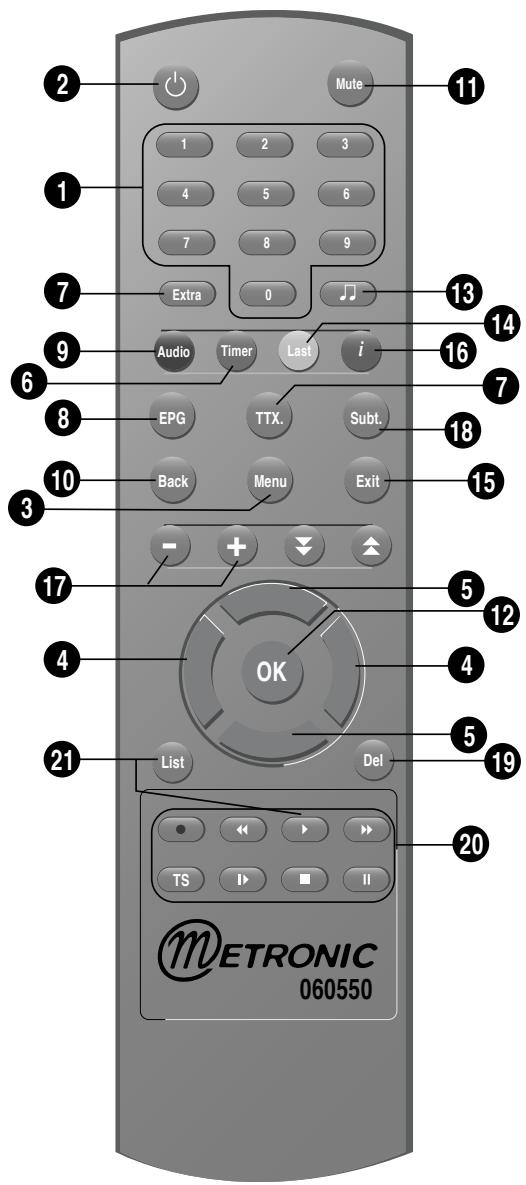

2 - Description de la télécommande

1 Touches numériques. En utilisation nationale, permet de taper le numéro de la chaîne souhaitée. Dans le mode programmation, permet de rentrer les valeurs numériques. 2 Touche marche / arrêt. Permet de mettre en veille l'adaptateur ou de l'allumer. 3 Touche MENU. Permet d'entrer dans le menu principal. 4 Touches dans le menu, permet de modifier les différents paramètres, en mode visualisation, permet également de régler le volume. 5 Touches . En utilisation normale, fait changer de chaîne. Dans les menus, permet de passer d'une ligne à la suivante. 6 Touche Timer. Permet d'accéder au menu de réglage des enregistrements différés. 7 Inutilisée sur ce modèle. 8 Touche EPG (guide électronique des programmes). Fait apparaître le programme en cours et le programme suivant, lorsque ces informations sont transmises par la chaîne. 9 Touches Audio lorsque plusieurs voies audio sont transmises permet de choisir la langue de l'émission. 10 Touche Back. Pour revenir d'un écran arrêté dans les menus. 11 Touche MUTE: permet de couper le son (pour répondre au téléphone par exemple). Un second appui restitue le son. 12 Touche OK. Permet de valider un besoin quand vous êtes dans les menus. En mode normal (visualisation d'une chaîne), affiche la liste des chaînes. 13 Touche RADIO. Permet de basculer du mode TV en mode RADIO et inversement (si des radios sont diffusées). 14 Touche Last permet de revenir à la dernière chaîne regardée. 15 Touche EXIT. Permet de quitter les menus et revenir en mode visualisation. 16 Touche INFO. Des appuis successifs affichent des informations sur la chaîne en cours (Nom, émission actuelle, prochaine émission). Utilisée dans la liste des chaînes (touche OK puis info), elle fait apparaître les paramètres techniques de la chaîne. 17 Touches ^+ et - pour régler le volume. 18 Touche Subt. pour accéder aux sous-titres.

Magnetoscope numérique

19 Touche Del pour supprimer un enregistrement de la liste. 20 Touches de fonctions classiques du magnétoscope (voir § 11 p20) 21 Touche List pour afficher la liste des enregistrements

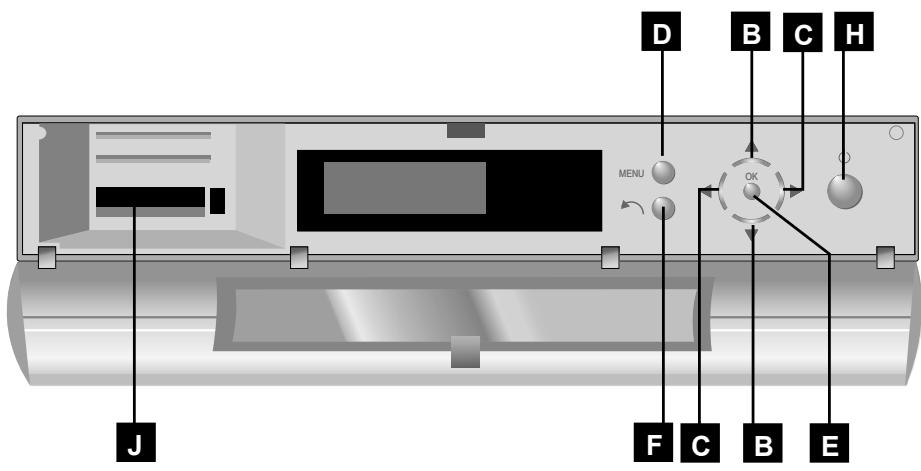

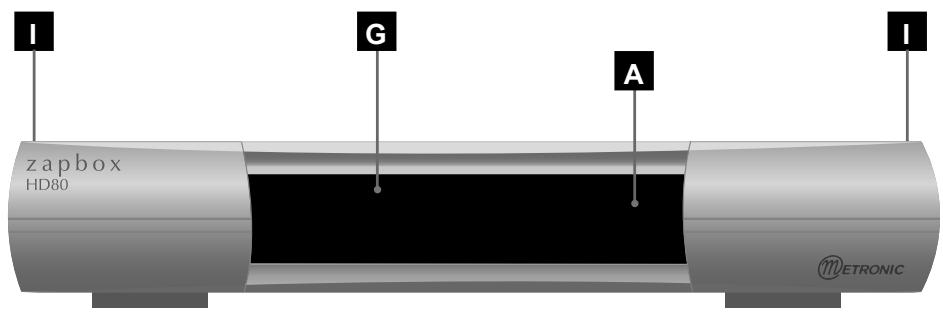

A Récepteur infra-rouge (détecte le signal infra-rouge de la télécommande).

Touches identiques aux celles de la télécommande.

Touches ← identiques à celles de la télécommande.

D Touche MENU, identique à la télécommande.

E Touche OK, identique à la télécommande.

F Touche BACK, identique à celle de la télécommande.

G Afficheur. Indique le numéro de chaîne quand vous regardez la télé.

Affiche l'heure lorsque l'appareil est en veille.

Bouton marche/arrêt.

Tirez délicatement sur ces coins pour ouvrir le clapet de façade.

En option : emplacement pour module PCMCIA. Si présent, non activé sur

le modèle HD80.

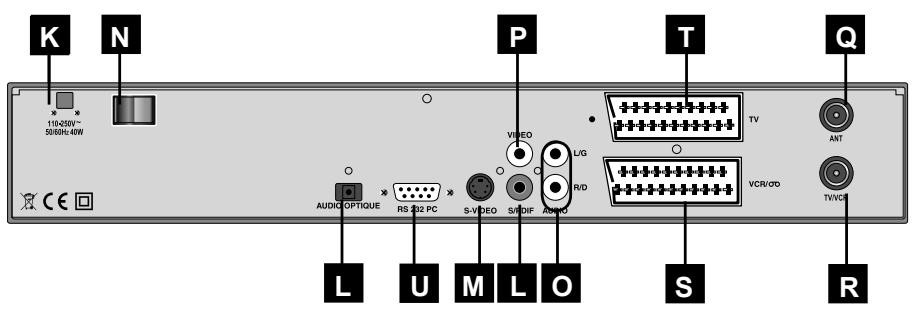

Alimentation secteur.

Sorties audio numérique. N'est active que pour les chaînes qui émettent un son en Dolby Digital / AC3.

M Sortie S-VIDEO pour un enregistrement en qualité S-VHS, ou pour connecter à votre téléviseur s'il est équipé d'une telle entrée.

Interrupteur marche / arrêt.

• Sorties audio analogiques (pour connecter à votre chaîne Hi-Fi ou à un transmetteur video).

Sortie vidéo, (CVBS standard) pour un transmetteur vidéo, par exemple.

Entrée antenne terrestre (râteau).

Sortie antenne TV/VCR.

s Entrée / Sortie péritel magnétoscope. Lorsque vous lisez une cassette, le

magnétoscope prend automatiquement la main sur le terminal.

Sortie péritel TV. Pour connecter l'adaptateur au téléviseur.

U Connecteur RS232 pour SAV uniquement.

4 - Utilisation au quotidien

En utilisation normale, vous n'utiliserez que les touches suivantes dont la fonction est décrite au paragraphe précédent.

• Touches pour régler le volume sonore.
• Touches pour changer de chaîne.
• Touche Mute pour couper et remettre le son.
• Touches numériques pour aller directement à une chaîne.
• Touche EPG pour accéder au guide des programmes.
• Touche OK pour accéder à la liste des chaînes TV.
• Touches liées à l'utilisation du magnétoscope numérique.

5 - Personnaliser la liste des chaînes

Vous avez deux possibilités pour personnaliser la liste des chaînes. La première consiste à créer des listes de chaînes favorites (jusqu'à 5). La deuxième consiste à supprimer, déplacer ou renommer les chaînes existantes.

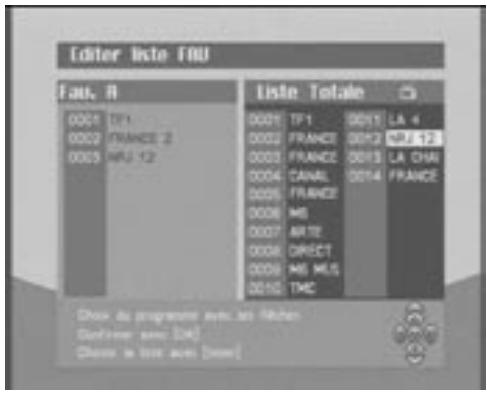

Sélectionner les chaînes

Allez dans Menu / Édition chaînes. - Sur la ligne Éditeur FAV, sélectionnez une liste avec les flèches et validez par OK. - Dans la fenêtre de sélection des favoris (voir image ci-contre), sélectionnez la chaîne que vous pouvez ajouter à la liste et validez par OK. Pour retirer une chaine d'une liste de favors, il faut appuyez sur la touche Timer pour amener le curseur dans la liste de gauche puis tapez OK sur la chaine à supprimer.

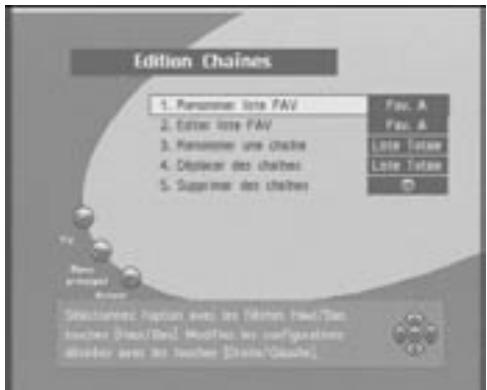

Renommer une liste

• Sur la ligne Renommer liste FAV, CHOISSEZ la liste à renommer avec les flèches
• Appuyez sur OK pour accéder à la fenêtre d'édition. Choisissez chaque déte avec les flèches «et», changez de position avec
• Appuyez sur OK pour terminer et sauvegarder le nouveau nom.

Visualiser les chaînes favorites

Lorsque vous appuyez sur OK pour faire apparaître la liste des chaînes, la liste qui s'affiche par défaut est la liste totale. Il suffit d'appuyer sur la touche verte (Timer) pour passer d'une liste à la suivante.

Lorsque vous avez sélectionné une chaîne d'une liste favorite, les flèches permettent de passer à la chaîne suivante ou précédente de la liste en cours.

Pour revenir à un affichage complet, tapez OK pour afficher la liste des chaînes puis plusieurs fois sur Audio jusqu'à ce que la liste totale apparaisse à nouveau.

Astuce : lorsque la liste des chaînes est affichée, vous pouvez rapidement mettre une chaîne dans la liste FAV de votre choix : sélectionnez la chaîne avec les flèches en appuyant sur la touche jaune. Avec avoir choisi la liste avec les flèches, appuyez sur OK.

Effacer des chaînes

• Allez dans Menu / Édition chaînes / Supprimer des chaînes.
• Tapez OK sur chaque chaîne à supprimer, une case cochée apparait à côté du nom.
• Appuyez sur OK pour basculer votre sélection dans la liste Poubelle.
• Appuyez sur Exit lorsque votre sélection est terminée.
• Confirmez par OK pour effacer les chaînes.

Déplacer des chaînes

En sortie d'usine, la numérotation automatique des chaînes est activée. Si vous pouvez modifier l'ordre des chaînes, il faut au préalable désactiver cette option :

• Allez dans Menu / Options.
• Sur la ligne Numérotation automatique, Sélectionnez Arrêt avec la touche.
• Appuyez sur Exit pour valider et quitter.

Ensuite, pour déplacer des chaînes :

• Allez dans Menu / Édition chaînes.
• Placez-vous sur Déplacer des chaînes et sélectionnez la liste à modifier avec les flèches ⇌ puis validez par OK.
• Dans la fenêtre Déplacer des chaînes, tapez OK sur la chaîne que vous pouvez déplacer. Le bandeau devient bleu.
• Déplacez la chaîne où vous pouvez avec les flèches puis validez la nouvelle place par OK.
• Tapez EXIT quand votre réorganisation est terminée.

Renommer une chaîne

• Allez dans Menu / Édition des chaînes.
• Placez-vous sur Renommer une chaîne et sélectionnez une liste avec les flèches puis validez par OK.

Note : Le choix de la liste à cet endroit permet simplement de faciliter la recherche d'une chaîne. Si vous modifiez le nom d'une chaîne, le nouveau nom est utilisé pour toutes les listes.

• Dans la fenêtre Renommer une chaine, tapez OK sur la chaine que vous pouvez renomer.
• Appuyez sur OK pour accéder à la fenêtre d'édition.
• Choisissez chaque déte avec les flèches et, changez de position avec
• Appuyez sur OK pour terminer et sauvegarder le nouveau nom.

6 - Blocage parental

Votre terminal ZAPBOX est livré avec un code secret (PIN) qui est 0000. Le code secret permet de bloquer les chaînes dont vous pouvez restreindre l'accès ou pour protéger la configuration du terminal. Nous vous conseillons de le changer.

Modifier le mot de passe

• Allez dans Menu / Blocage parental.
• Entrez les 4 chiffres du mot de passe (0000 en sortie d'usine).
• Sélectionnez Modification Mot de passe et validez par OK.
• Entrez les 4 chiffres du nouveau mot de passe.
• Saisissez à nouveau ces 4 chiffres pour éviter une erreur.
• Tapez Exit pour quitter et sauvegarder.

Notez précieusement votre mot de passe (par exemple sur le ticket de caisse).

Bloquer des chaînes

• Allez dans Menu / Blocage parental.
• Entrez les 4 chiffres du mot de passe (0000 en sortie d'usine).
• Placez-vous sur Sélection des chaînes et sélectionnez la liste à modifier avec les flèches ⇌ puis validez par OK.

Note : Le choix de la liste à cet endroit permet simplement de faciliter la recherche d'une chaîne. Si vous bloquez une chaîne dans une liste, cette chaîne sera bloquée dans toutes les listes.

• Tapez OK sur chaque chaîne que vous voulez bloquer, un cadenas apparait après le nom de la chaîne.
• Tapez Exit pour quitter et sauvegarder.

7 - Réinitialiser l'adaptateur

La réinitialisation usine peut être utile si vous modifiez la programmation de votre terminal et que certaines fonctions ne marchent plus. En réinitialisant le terminal, vous revenez dans une configuration identique à celle du produit neuf. Toutes vos personnalisations (chaînes favorites, radios, etc.) seront perdues. Le contenu du disque dur n'est pas effacé lors de la réinitialisation.

• Allez dans Menu / Nouvelle installation
• Tapez votre mot de passe (0000 en sortie d'usine) puis validez par OK.
• Choisissez la langue des menus, validez par OK.
• La recherche automatique des chaînes démarre.

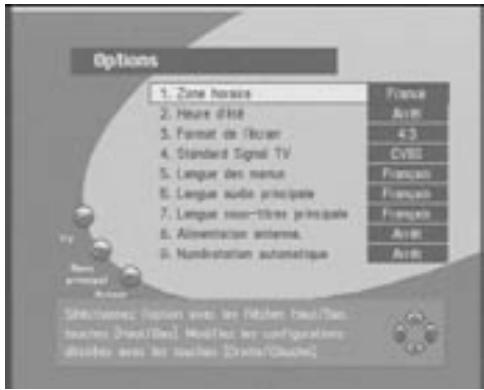

8 - Options

Le menu options regroupe des options diverses :

La ligne Zone hora permet de régler le décalage par rapport à l'heure du méridien de Greenwitch (GMT). Mettez sur France. La ligne Heure d'etre permet de prendre en compte le décalage d'une heures en eté. Mettez sur Marche le dernier weekend de mars et sur Arrêt le dernier weekend d'octobre. - Sur la ligne Format de l'écran, CHOISSEZ 4:3 ou 16:9 selon le format de votre téléviseur. La ligne Standard signal TV

permet de CHOISIR entre le mode RGB et le mode classique CVBS. Le RGB donne une meilleure image sur la plupart des téléviseurs et nécessite un cordon péritel ayant la totalité de ses 21 broches cablées.

• La ligne Langue des menus permet de changer la langue du système si vous ne l'avez pas fait à la page de démarrage.
• La ligne Langue Audio Principale permet de régler la langue qui sera choisie par défaut quand vous recherchez une chaîne qui émet plusieurs langues.

• Le choix de la langue sur la ligne Langue sous-titres principale est inutilisée sur ce modèle.
• La ligne Alimentation antenne permet d'activer une tension de 5V sur le cable allant à l'antenne. Cette option est utile pour alimenter certaines antennes d'intérieur qui fonctionnent sous cette tension.
• La ligne Numérotation automatique permet d'activer ou non la numérotation proposée par le diffuseur. Sélectionnez Arrêt si vous souhaitez organiser les chaînes dans l'ordre qui vous plaît.

9 - Radios

Outre des chaînes TV, le numérique terrestre permet également de diffuser des radios. Notez qu'à l'heure où nous écrivons cette notice, ce mode de diffusion n'est pas prévu en France. Il est toutefois recommandé de relier le terminal à votre chaîne Hi-Fi avec un cordon 2RCA-mâle / 2RCA-mâle. Cette remarque vaut également pour les chaînes TV!

Dès que vous appuyez sur la touche , vous entrez dans le mode radio. Dés lors, la touche OK fait apparaitre la liste des radios, et vous ne verrez plus d'images à l'écran. Les menus Liste des chaînes et Blocage parental permettent de personnaliser la liste des radios.

10 - Sortie audio numérique

Grâce au numérique, les chaînes ont la possibilité, si elles le désirent, de diffuser du son Dolby Digital (AC3). Pour profiter de cette qualité de son, vous devez relier, grâce à un cordon RCA numérique, la sortie S/PDIF de votre terminal à l'entrée numérique de votre ampli numérique.

Ensuite, procédez comme suit

• Appuyez sur la touche AUDIO. Le menu Audio apparait en haut à droite de l'écran.
• À l'aide des touches « VOL », sélectionnez la ligne AC3.
• Appuyez sur OK et quittez avec EXIT.

Le son analogue sur les sorties péritels et RCA est alors coupé. Le son est uniquement disponible en numérique sur la sortie S/PDIF.

Note: si AC3 n'apparaît pas quand vous appuyez sur la touche, c'est tout simplement que l'opérateur ne diffuse qu'en stéréo classique.

11 - Enregistrements

Avec un magnétoscope classique

Connectez simplement votre magnétoscope sur la péritel VCR du terminal.

Pour enregistrer une chaîne, commencez par visualiser la chaîne sur le téléviseur, comme si vous vouliez la regarder.

Lancez alors l'enregistrement sur la chaîne AV du magnétoscope (0, AV, EXT,...) En cas de besoin, consultez la notice du magnétoscope pour la manipulation exacte. Pour information, sur beaucoup de magnétoscopes, on atteint cette chaîne en sélectionnant la chaîne 1 (TF1 sur l'antenne râteau) puis en appuyant une ou deux fois sur la touche CH-.

Pour dire une cassette, mettez le terminal en veille puis lancez simplement la lecture de la cassette. Le magnétoscope prendra automatiquement la main sur le

terminal. Si ce n'est pas le cas, appuyez sur la touche TV/VCR de la télécommande de votre magnétoscope.

Note: ceci vaut également pour les enregistreurs DVD.

B - avec le disque dur intégré

Le disque dur intégré à votre Zapbox HD80 permet l'enregistrement et la lecture comme avec un magnétoscope classique. D'ailleurs, vous aurez remarqué que les touches du bas de la télécommande sont les mêmes que celles de votre magnétoscope.

Pour enregistrer le programme en cours, appuyez simplement sur la touche REC. Un point rouge apparait alors en haut à droite de l'écran, et l'afficheur indique «REC». Lorsque le disque enregistre, toutes les touches de la télécommande sont désactivées, sauf la touche STOP et la touche marche / arrêt. Si vous appuyez sur une de ces touches, il vous est demandé de confirmer l'arrêt de l'enregistrement en appuyant sur OK.

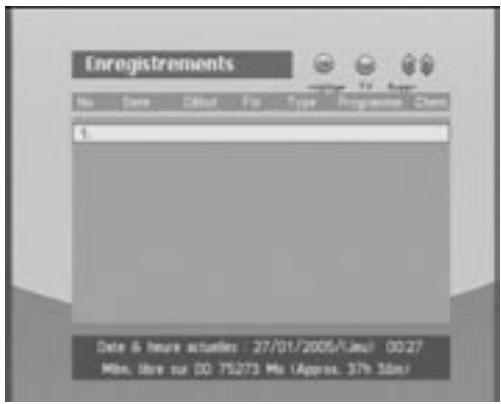

C - Programmateur d'enregistrements

Pour programmer un enregistrement sur une chaîne, commencez par visualiser cette chaîne en tapant son numéro, ou en y accédant avec la touche OK. Appuyez sur la touche Timer pour entrer dans le menu de programmation.

Avec les flèches sélectionnez la première ligne vide et tapez OK pour faire apparaitre la fenêtre de réglage de l'enregistrement.

• Sur la ligne Date de début, entrez la date de l'émission.
• Sur la ligne Heure de début, entrez l'heure à laquelle commence l'émission.
• Renseignez de la même manière les champs Date de fin et Heure de fin.
• Sur la ligne Périodicité, laissez Une fois pour un enregistrement unique, mettez Quotidien pour un enregistrement démarrant tous les jours à la même heure, ou Hebdo pour enregistrer toutes les semaines.
• Sur la ligne Destination, laissez DD pour un enregistrement sur le disque dur, mettez VCR si vous enregistrez avec votre magnétoscope.

D - lecture des enregistrements

Appuyez sur la touche (PLAY) pour afficher la liste des enregistrements. Vous pouvez, ici, supprimer un enregistrement, le renommer, ou le dire.

Pour supprimer un enregistrement, placez-vous dessus avec les flèches puis appuyez sur la touche Del. Confirmez par OK.

Pour renom . Choisissez la première lecture avec les flèches, passez à la suivante avec et ainsi de suite. Validez par OK quand vous avez terminé.

Pour lire un enregistrement, placez-vous dessus avec les flèches puis appuyez sur OK.

E - options de lecture

Lorsqu'un enregistrement est en lecture, appuyez sur la touche pour accéder à la bannière information sur l'enregistrement. En bas de l'écran sont affichées la durée écoulée et la durée totale. La barre bleue au-dessus de ces indications offre une visualisation rapide de l'état de progression de la lecture.

Les touches du bas de la télécommande offrent les fonctions classiques de pause, avance rapide, retard rapide, image par image et arrêt de lecture. Pour l'avance et le retard rapide, faites des appuis successifs pour augmenter la vitesse de défilé. En cas de désynchronisation entre le son et l'image, utilisez l'accès direct comme expliqué ci-dessous.

Accès direct. À tout moment, vous pouvez aller directement à une plage en tapant le temps écoulé depuis le début. Par exemple sur un film de 2 heures, tapez 015800 puis OK pour aller à deux minutes de la fin du film.

Signets. Appuyez sur la touche rouge (Audio) pour placer un signet. Un signet est un repère sur un moment que vous pouvez identifier pour y accéder facilement plus tard. Vous pouvez placer jusqu'à 10 signets par enregistrement. Pour accéder à un signet, appuyez sur la touche verte. Le premier signet devient vert. Si vous désirez aller à un autre signet, appuyez encore sur la touche verte. Appuyez sur OK pour lancer la lecture à partir du signet sélectionné. Pour supprimer un signet, sélectionnez-le avec la touche verte puis appuyez sur la touche rouge.

Boucle. Si vous le désirez, vous pouvez jouer en boucle une série. Accédez au début de la série et appuyez sur la touche jaune. Un marqueur noir apparait en haut de la barre bleue. Accédez à la fin de la série et appuyez à nouveau sur la touche Del. La lecture va maintenant boucler à l'infini sur la série sélectionnée. Pour arrêter la boucle, appuyez sur STOP

Masquage. Vous pouvez masquer une série pour ne pas la voir lors de la prochaine lecture de l'enregistrement. Accédez au début de la série et appuyez sur la touche Del. Un marqueur rouge Il vous est demandé de confirmer le masquage : appuyez sur OK. Si vous revenez en arrêtant avant la série masquée, cette série sera sautée automatiquement. Pour restaurer une série masquée appuyez sur la touche Back.

Pour faire une pause sur le direct, pressez simplement la touche PAUSE II pendant que vous visualisez une émission en direct. L'image se fige, l'afficheur indique -tS-.

Pour reprendre le fil de l'émission, appuyez sur PLAY, vous êtes en mode différé, l'afficheur indique PLAY.

En mode différé, vous pouvez faire une pause avec la touche et reprendre la lecture avec PLAY. Vous pouvez également faire une avance rapide avec la touche FF. Des appuis successifs sur FF font avancer de plus en plus vite, ce qui est symbolisé par l'indication FF01, FF02, FF04 etc. sur l'afficheur. En avance rapide, il est possible que vous rattrapiez le direct, le terminal affiche alors PLAY. Vous pouvez alors sortir du mode différé (voir plus loin) ou rester en mode différé, ce qui vous permet, par exemple de voir un ralenti d'une action qui vient de se passer (impossible en direct).

Pour quitter le mode différé, appuyez sur STOP puis confirmez par OK. L'afficheur indique le numéro de chaîne, vous êtes à nouveau en direct.

G- réglages du disque dur

Lorsque vous lancez le mode Time-Shift avec la touche PAUSE, vous perdez quelques secondes de l'émission : 3 secondes environ si le disque dur est en rotation, une dizaine de secondes s'il est en veille. Si vous faites une pause pendant que le Time-Shift est en fonctionnement, vous ne perdez rien du tout.

Après l'allumage et après toute utilisation, le disque dur se met en veille au bout d'un certain temps afin d'économiser l'énergie et de rendre votre Zapbox plus silencieuse. Pour désirer le temps après lequel le disque se met en veille :

Allez dans Menu / Disque dur - Sur la ligne Mise en veille du disque dur, CHOISISEZ une durée de 5 à 30min avec les touches . Si vous choisissez Arrêt, le disque dur se met immédiatement en veille. Si vous choisissez Touj. ON, le disque reste toujours prét pour le Time-Shift. Le menu / Disque dur / Info disque dur donne des informations sur le disque, et principalement la taille du disque utilisé. même si vous n'avez fait aucun enregistrement une partie de l'espace disque est occupé. Ceci s'explique par l'espace réservé au Time-Shift qui est de 4Go, soit environ 2h. En cas de problème avec le fonctionnement de l'enregistreur numérique, vous pouvez être améné à formater le disque dur, comme vous le feriez avec un ordinateur. Le formatage permet également de réduire le temps de scan au démarrage, si celui-ci devient trop long. Pour cela, allez dans le menu menu / Disque dur / Formater, entrez le code secret et patientez quelques minutes. Attention, cette opération efface tous les enregistements.

Si vous allumez l'adaptateur pendant qu'un enregistrement est censé être en cours, il vous est demandé de confirmer tout changement de chaîne en appuyant sur EXIT.

12 - Sous-titres

Votre Zapbox est capable d'afficher les sous-titrages DVB. Appuyez sur la touche [Subt], si la dernière ligne affiche une langue (SL...), c'est qu'il y a un sous-titrage disponible. Appuyez alors sur pour afficher Marche et appuyez sur Exit. Si la dernière ligne affiche AUCUN, c'est qu'il n'y a pas de sous-titre disponible.

En général il faut attendre quelques dizaines de secondes pour que les sous-titres apparaisent.

Lorsque le sous-titrage est activé, la qualité du son n'est pas garantie. Pour supprimer l'affichage du sous-titrage, appuyez sur [Subt] puis sur pour afficher Arrêt. Quittez avec [Exit]

Note - les sous-titres ne sont pas enregistrés, et ne sont pas disponibles pendant l'enregistrement ou le mode Time-Shift.

13 - Recherche de chaînes

Cette opération est à faire dès que vous perdez une chaîne ou lorsque de nouvelles chaînes sont diffusées par les opérateurs.

• Allez dans MENU / Recherche Chaînes / Recherche automatique

Les nouvelles chaînes sont cherchées puis ajoutées.

Pour gagner du temps, si vous connaisssez la liste des canaux utilisés dans votre région, vous pouvez faire une recherche manuelle :

• Allez dans MENU / Recherche Chaînes / Recherche manuelle
• Avec les flèches, sélectionnez chaque canal et appuyez sur OK. Une case cochée apparait après le canal. Si la qualité est supérieure à 65%, c'est que vous recevez correctement le multiplexe (ensemble de chaînes émises sur ce canal).
• Appuyez sur la touche rouge pour démarrer la recherche.

14 - Mise à jour

Pour plus d'informations, visitez régulièrement notre site internet (www.metronic.com).

15 - En cas de problème de réception

Pour vous aider à diagnostiquer votre problème, il peut être utile de vous renseigner sur la position des émetteurs numériques, ainsi que les canaux UHF utilisés.

Important : en cas de problème de réception en numérique terrestre, il est nécessaire de définir le plus précisément possible le symptôme exact qui vous concerne :

En fonction du type de problème que vous avez, le tableau ci-dessous donne une cause possible, et une ou plusieurs solution(s) à essayer successivement.

Symptôme	Cause possible	Solution(s) à essayer
Vous receivez parfaitement leschains-analogiques, maisaucune chaîne numérique.	Votre antennepointe versun émetteuranalogue, alorsque les chanesnumériques sontémises sur un autreémetteur.	Modifiez l'orientationde votre ANTENAEvoir paragraphe 1bpage 8).
Vous receivez parfaitement leschains-analogiques, maisaucune chaîne numérique.Vous habitez en appartement.	Votre systèmed'antenne collectiven'est pas adaptéau numériqueterrestre.	Consultez vosotrepropriété ou votre syndic de co-propriété.
Vous receivez parfaitement leschains-analogiques, maisaucune chaîne numérique.	Votre zone n'estpas encorecouverte parle numériqueterrestre.	Aucune solution dansl'immediat. Attendezque votre zone soit couverte.
Vous receivez certaineschains-numériquescorrectement, mais d'autres sont mal reçues ou pracoupees du tout. Sur leschains-anes que vous receivez, leniveau de réception n'est pastrès élevé. En analogique,votre image n'est pas parfaite.	Vosés étés situé loinde l'émetteur.	1 - Essayez un amplificateurd'intérieur.2 - Essayez un amplificateur de mât.3 - Procurez-vousune antenne plusperformante.
Vous receivez toutes leschains numériques, maisla réception est perturbée àcertains moments (quand unappareil électrique s'allume,par exemple).	Vous étés perturbépar des parasites.	1 - Remplacez lecordon TV qui va dela prise TV à votreterminal par un cordonà blindage renforcé.2 - Remplacezles accessoires(répartiteurs,dérivateurs) par desproduits blindés.3 - Remplacez le cableentre l'antenne et laprise.
Vous receivez certainsmultiplexes (certains canaux) mais d'autres sont perturbésou pas reçus du tout.	Vous étés victimedes'échos.	1 - modifiez légèrementl'orientation del'antenne.2 - remplacez l'antennepar une nouvelle ayantdes grilles anti-échosplus performantes.
Vous receivez certainsmultiplexes (certains canaux) mais les canaux supérieuresà 60 sont perturbés ou pasreçus du tout.	Votre antennecoupe le haut dela bande UHF.	Procurez-vous uneantenne performante sur toute la bande UHF.
Vous receivez les canauxcomprises entre 21 et 35, maispas ceux compris entre 36 et69 (ou l'inverse).	Votre antennene capte qu'unepartie de la bande UHF.	Procurez-vous uneantenne prévue pourfonctionner sur toute labande UHF.
Votre réception est correctéla plupart du temps, maiselle est perturbée quand ilpleut, ou à certains momentsapparemment aléatoires.	Vos étés enlimite de zone.	Procurez-vousune antennaplusperformante.

Qu'est-ce qu'une réception perturbée en numérique?

En réception numérique, une réception perturbée se manifeste par une image qui se gèle, partiellement ou totalement, un effet «mosaïque» sur l'image, ainsi que l'interruption du son, ou des bruits bizarres qui s'ajoutent au son.

Réception avec antenne d'intérieur

Les paramètres de diffusion utilisés en France ne sont pas optimisés pour la réception portable, c'est-à-dire avec une antenne d'intérieur. Il est toutefois possible de recevoir correctement avec une antenne d'intérieur si vous êtes situés à proximité d'un émetteur.

Toutefois, en réception portable, on peut difficilement s'affranchir des parasites ambiants (téléphones sans fil, aspirateurs,...) Il est donc normal que la réception soit perturbée par moments.

16 - Glossaire

Adaptateur	Appareil permettant de receiveoir les chaînes en clair de la TNT.
Analogue	Nature des signaux utilisés pour la télévision terrestre depuis le milieu du 20e siècle. Avec l'arrivée du numérique, l'analogue terrestre est YOUÉ à disparaître à moyen terme.
Canal	Numéro donné à une bande de fréquence. En UHF, les canaux sont numérotés de 21 à 69.
Emetteur	Pylône truffé d'antennes qui retransmet des chaînes (numériques ou analogiques) et vers lequel il faut diriger l'antenne râteau. ATTENTION, un émetteur peut ne pas émettre toutes les chaînes disponibles.
EPG	Guide électronique des programmes.
FTA	En clair, gratis. Vient de l'anglais free-to-air. Vote terminal peut receiveoir toutes les chaînes numériques terrestres gratuites et uniquement celles-ci.
Multiplex	En terrestre, ensemble de chaînes émises sur la même fréquence, le même canal. Note : pour les 17 premiers émetteurs mis en service en mars 2005, la liste des canaux est indiquée en fin de cette notice.
Numérique	Nature des signaux utilisés dans les transmissions modernes. Par rapport à l'analogue, le numérique permet de moins encombrer le spectre (ensemble des fréquences disponibles). A bande passante constante, le numérique permet de diffuser plus de chaînes que l'analogue. Les chaînes numériques existent depuis plusieurs années sur le cable et le satellite. Elle replacéreront, à terme, les chaînes analogiques en transmission terrestre. Attention, une même chaîne (ex TF1) peut être émise en analogique et en numérique.
Polarisation	Orientation de l'onde émise par l'émetteur. La plupart des émissions en UHF sont en horizontal. Les brins de votre râteau doivent donc être horizontally.
Terminal	Equipement final d'une communication. L'adaptateur Zapbox est un terminal numérique.
Terrestre	Dans le cas qui nous intéresse, se rapporte aux transmissions dans l'air, par opposition à «câble» ou «satellite».
TNT	Télévision Numérique Terrestre.

17 - Canaux utilisés pour les 17 premiers sites

Ville	Emetteur	P(W)	21	22	23	24	25	26	27	28	29	30	31	32	33	34	35	36	37	38	39	40	41	42	43	44	45	46	47	48	49	50	51	52	53	54	55	56	57	58	59	60	61	62	63	64	65	66	67	68	69	70
Marseille	Massif de l'Etoile	32000		5	*		4	*		3	*	6		*			*																							2			1
	Pomegues	2200		5			4			3		6									*			*		*		*			*		*			*		*		2			1
Toulouse	Toulouse Est	2000												*		*			*		*			*			*			2	4	3	6		5	1
Bordeaux	Cauderan	5		3	1		*	2		*		6		4	*		*	5										*
	Bordeaux Est	32000			1							6										*	5		*	4											*		2	*		3	*		*
Rennes	Becherel	17000											*	6		*	1		5		*	4		*	3		*	2
Brest	Monts d'Arrée	36000	*	2	4	*	3	6	*	5		1				*																							*
Vannes	Landes les Lanvaux	7000																									2		*	4	*			*			*	1	*	6		5			3
Lille	Lambersart	1000									2	4		3	6		5	1															*											*
Lyon	Fourviere	1000	3	*		6	*		5	*								2														4		1		*			*			*		*
Paris	Sud / Villebon	220														1							*							*		4	*				2	6		*	3		*	5		*
	Nord / Sannois	500														1				*						*					4			2		*	6		*	3		*	5		*
	Est / Chennevières	620														1					*			*		*		*		4		*	2			6	*		3			5
	Tour Eiffel	20000	2	*		4	*		3	*	5	*		6	*		1
Mantes	Maudétour	1000																		2	4		3		5		6			1		*		*			*			*
Rouen	Rouen Sud	8000	2		*	4		*	3		1			6	*				5																				*			*
Niort	Canton de Melle	25000		*		6	*		5	*								1	*														4				*	2			3	*

• présence d'une chaîne analogue

Chaînes gratuites :

1	France 2 France 3 France 5 Arte La Châîne parlementaire
2	Direct 8 TMC
3	Canal + (plages en clair)
4	M6 M6 Music NT1
5	tests
6	TF1 NRJ 12

NRJ 12 est sur le multiplexe R6. Elle est donc émise sur le canal 33 à Lille.

Assistance et conseils

Malgré le soin que nous avons apporté à la conception de nos produits et à la réalisation de cette notice, vous avez peut-être rencontré des difficultés.

N'hésitez pas à nous contacter, nos spécialistes sont à votre disposition pour vous conseiller :

*Prix d'appoint : 0,34 € TTC la minute depuis un poste fixe

du lundi au vendredi de 9h à 12h / 14h à 19h

et le samedi de 9h30 à 12h30 / 14h à 18h (sauf Juillet et Août)

Vous pouvez également nous envoyer un courrier électronique à l'adresse suivante : [e-mail]

IMPORTANT : dans la partie objet de votre message, veillez à faire apparaître le mot METRONIC.

Munissez-vous des informations suivantes AVANT TOUT APPEL :

• Modèle d'adaptateur: ZAPBOX HD80 (441555)

Dans un souci constant d'amélioration de nos produits, nous vous remercions de bien vouloir nous retourner le questionnaire qualité (frais d'affranchissement remboursés sur simple demande). Le fait de nous retourner le questionnaire qualité en fin de notice vous donne droit à trois mois de garantie supplémentaire (pièces uniquement).

Les caractéristiques techniques de l'appareil sont disponibles sur demande, sous conditions.

Questionnaire qualité

Nom
Adresse
Code postal
Ville
Date d'achat
Lieu d'achat
Nom du magasin

Captez-vous correctement les chaînes numériques ?

oui

non

Avez-vous dû intervenir sur votre antenne pour capter les chaînes numériques?

oui

non

Si oui, avez-vous eu recours à un installateur ?

oui

non

Avez-vous eu recours à l'assistance téléphonique METRONIC?

oui

non

Si oui, globalement, êtes-vous satisfait de ce service.

oui

non

Globalement, êtes-vous satisfait de votre achat ?

oui

non

La notice vous a-t-elle bien été réalisée pour installer votre récepteur TNT?

oui

non

Quelles modifications souhaiteriez-vous voir apportées?

Autres remarques ou suggestions :

37320 ESVRES SUR INDRE, FRANCE

Certificat de garantie

L'adaptateur ZAPBOX HD80 est garanti un an pièces et main d'œuvre. En cas de panne, les frais de transport aller sont à la charge du client, les frais de port retour à notre charge.

Pour être valable, le bon de garantie doit être dûment complété et retourné auprès de la photocopie de la facture ou du ticket de caisse.

Réf. du matériel : ZAPBOX HD80 (441555)

Date d'achat :

N° de série :

A renvoyer à SAV Metronic, BP 56, La Tombe, 37320 ESVRES SUR INDRE, FRANCE

0892350315

Prix d'appel: 0,34 € TTC la minute depuis un poste fixe.

www.metronic.com

Node Park Touraine

BP 1 TAUXIGNY

37310 REIGNAC SUR INDRE

CEDEX FRANCE

www.metronic.com
