Type de produit	Carte mère
Modèle	Non précisé
Chipset	Non précisé
Socket processeur	Non précisé
Format	ATX
Nombre de slots mémoire	Non précisé
Type de mémoire	DDR3
Nombre de ports PCI Express	Non précisé
Nombre de ports SATA	Non précisé
Support CrossFire/SLI	Oui
Audio intégré	Oui
Réseau intégré	Oui
USB	USB 2.0 et USB 3.0
BIOS	UEFI BIOS
Compatibilité OS	Windows et Linux
Version Europe	Oui

FOIRE AUX QUESTIONS - X79MA-GD45 MSI

Comment installer le processeur sur la carte mère MSI X79MA-GD45 ?

Pour installer le processeur, ouvrez le socket en levant le levier, alignez le processeur avec la clé et insérez-le délicatement. Refermez le levier pour le verrouiller.

Quels types de mémoire RAM sont compatibles avec la MSI X79MA-GD45 ?

La carte mère MSI X79MA-GD45 est compatible avec la mémoire DDR3, avec une capacité maximale de 32 Go et des vitesses allant jusqu'à 2400 MHz (OC).

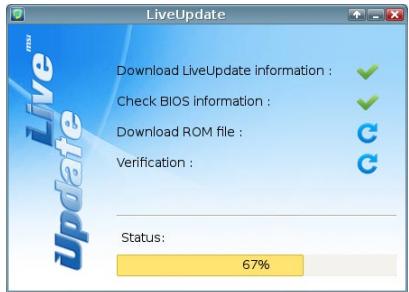

Comment mettre à jour le BIOS de la MSI X79MA-GD45 ?

Téléchargez la dernière version du BIOS depuis le site officiel de MSI, copiez le fichier sur une clé USB, redémarrez l'ordinateur et accédez au BIOS en appuyant sur 'Delete'. Utilisez l'outil M-Flash pour mettre à jour le BIOS.

Que faire si la carte mère ne s'allume pas ?

Vérifiez que l'alimentation est correctement branchée, que tous les câbles sont connectés et que les composants sont bien installés. Essayez également de retirer les périphériques non essentiels.

Comment activer le mode RAID sur la MSI X79MA-GD45 ?

Accédez au BIOS, allez dans l'onglet 'Advanced' et sélectionnez 'Storage Configuration'. Changez le mode SATA en 'RAID', puis redémarrez et configurez les disques dans le menu RAID.

Quels sont les ports d'extension disponibles sur la MSI X79MA-GD45 ?

La MSI X79MA-GD45 dispose de 2 slots PCIe x16 et 2 slots PCIe x1 pour les cartes d'extension.

Comment résoudre un problème de surchauffe avec la MSI X79MA-GD45 ?

Assurez-vous que le système de refroidissement est correctement installé, que le ventilateur fonctionne et que les dissipateurs de chaleur ne sont pas obstrués par la poussière. Vérifiez également la pâte thermique sur le processeur.

Comment vérifier la compatibilité des composants avec la MSI X79MA-GD45 ?

Consultez le manuel de la carte mère et le site Web de MSI pour la liste des composants compatibles, y compris les processeurs, la mémoire RAM et les cartes graphiques.

Comment résoudre des problèmes d'écran noir lors du démarrage ?

Vérifiez les connexions du moniteur, essayez de démarrer avec une seule barrette de RAM, et assurez-vous que la carte graphique est correctement insérée dans le slot PCIe.

MODE D'EMPLOI X79MA-GD45 MSI

En tant qu'écologiste et afin de protégier l'environnement, MSI tient à rappeler ceci...

Au sujet de la directive européenne (EU) relative aux déchets des équipements électriques et électroniques, directive 2002/96/EC, prenant effet le 13 août 2005, que les produits électriques et électroniques ne peuvent être déposés dans les décharges ou tout simplement mis à la poubelle. Les fabricants de ces équipements seront obligés de récupérer certains produits en fin de vie. MSI prendra en compte cette exigence relative au retour des produits en fin de vie au sein de la communauté européenne. Par conséquent vous pouvez returner localement ces matériels dans les points de collecte.

Composants Simulants npednpnHmaeT akHBhIe DeiCTBnI NO 3aunTe OkpykaUoIe cpebl, nO3ToMnHaONMaH BAM, YTO....

B cootbetcbnn C napeKtBuO EBponeckoro Co03a (EC) no npedeTbpaueHIO 3aqr3neHnO kpykaUoee cpeIb IcnoIb3ObaHHbIM 3JeKtpuueckm I 3JeKTPoHHbIM o6opydoBaHnEM (DpeKtBa WEEE 2002/96/EC), BCTyaIooe B cnly 13 aBycta 2005 rda, n3dEJN, OTHOscAunce K 3JeKtpuueckOMy n 3JeKTPoHHOMy o6opydoBaHnIO, He moryt paccmatpmbatcKaK 6bITOBMy MycOp, PO3Tomy npOn3BOiTeJI BblwepeucnceneHHORO 3JeKtpoHHORO o6opydoBaHnIA o6ra3aHbI npINMaTb erO dI py nepeapobTKn IO OKOHauHN Cpoka cnjxkbI. MSI o63ayetc4 co6nOaTb Tpe6oBaHnIA NO pnpemy npOdykUn, npOdaHHoI IO mapKO MSI na Teppntopn EC, B nepeapabokTy IO OKOHauHN Cpoka cnjxkbI. Bbl moKeTe BePhytB 3TN n3dEJI N CpeZmaIIn3PobAAHbIe NyHKtBi pnpema.

Specifications... Fr-2 Guide Rapide Des Connecteurs. Fr-4 Guide rapide du panneau arrière. Fr-6 Trous Tarais de Montage. Fr-12 Connecteurs d'alimentation. Fr-13 Mémoire. Fr-14 Emplacements d'extension. Fr-16 Connecteurs internes.. Fr-17 Cavaliers. Fr-25 Indicateurs de Statut LED. Fr-26 Réglage BIOS Fr-27 Information Logiciel. Fr-37

XaraktepennCTHKH CnCTeMHoro nJaTbI. Ru-2 KpaTkE pkyoBocTBa nO pa3bemam Ru-4 Pa3bembl Ha 3aHnei panenu. Ru-6 CPU (LentraIbIy Ipoceccop) Ru-8 OTbepctna yctaHOBOUHbIe BnHTbl. Ru-12 3JIeKtpoNTaHne. Ru-13 Pamr. Ru-14 CnotbI pauchepnra. Ru-16 Pa3beMbl. Ru-17 Peremyk.. Ru-25 CBeToBbIe INDnKaTOpbl. Ru-26 Hacrpoika BIOS. Ru-27 CbeHnO nporpaMMHom oecnehen Ru-38

X79MA-GD45

2ème Génération Intel® Core™ i7 Processeurs dans le socket LGA 2011 (Pour plus d'informations sur le CPU, veuillez visiter http://www.msi.com/service/cpu-support)

Jeux de puces

Puces Intel® X79

Mémoire supportée

4x DDR3 DIMMs support DDR3 2400 (OC)/ 2133 (OC)/ 1800 (OC)/ 1600/ 1333/ 1066 DRAM (64GB Max) - Supporte le mode Quatre-Canal, un DIMM par canal ( OC = OverClocking, pour plus d'information sur les composants compatibles, veuillez visiter http://www.msi.com/service/test-report)

Supporte LAN 10/100/1000 Fast Ethernet par Realtek® RTL8111E

Audio

• HD audio codec intégré par Realtek® ALC892 8-canal audio avec détente de prise

• 2x ports SATA 6Gb/s (SATA1~2) par Intel® X79
• 4x ports SATA 3Gb/s (SATA3~6) par Intel® X79

SATA1~6 supportent la technologie Intel® Rapid Storage (AHCI/ RAID 0/1/5/10) par Intel® X79

USB 3.0

2x ports USB 3.0 I/O arrêté par NEC D720200 1x connecteur USB 3.0 intégré par NEC D720200

Multi-GPU

Supporte la Technologie ATI® CrossFireX™ Supporte la Technologie NVIDIA® SLITM

Connecteurs & boutons

Panneau arrête

• 1x port clavier/souris PS/2
• 1x bouton d'effacement CMOS
• 1x port S/PDIF-out coaxial
• 1x port S/PDIF-out optique
• 6x ports USB 2.0
• 2x ports USB 3.0
• 1x port LAN
• 6x ports audio

Connecteurs intégrés

• 2x connecteurs USB 2.0
• 1x connecteurs USB 3.0
• 1x connecteur de port série
• 1x connecteur de module TPM
• 1x connecteur audio avant
• 1x connecteur Chassin Intrusion
• 1x connecteur Voice Genie (en option)
• 1x connecteur panneau MultiConnect (en option)
• 9x points V-Check

Emplacements

2x emplacements PCIe 3.0 x16 - 2x emplacements PCIe 2.0 x1

Dimension

ATX (24.4 cm × 24.4 cm)

Trous taraudés de montage

8x trous de montage

Si vous désirez acheter des accessoires et vous avez besoin de numéros des pièces, vous pouvez chercher sur notre page web et trouver les détails à notre adresse ci-dessous

http://www.msi.com/index.php

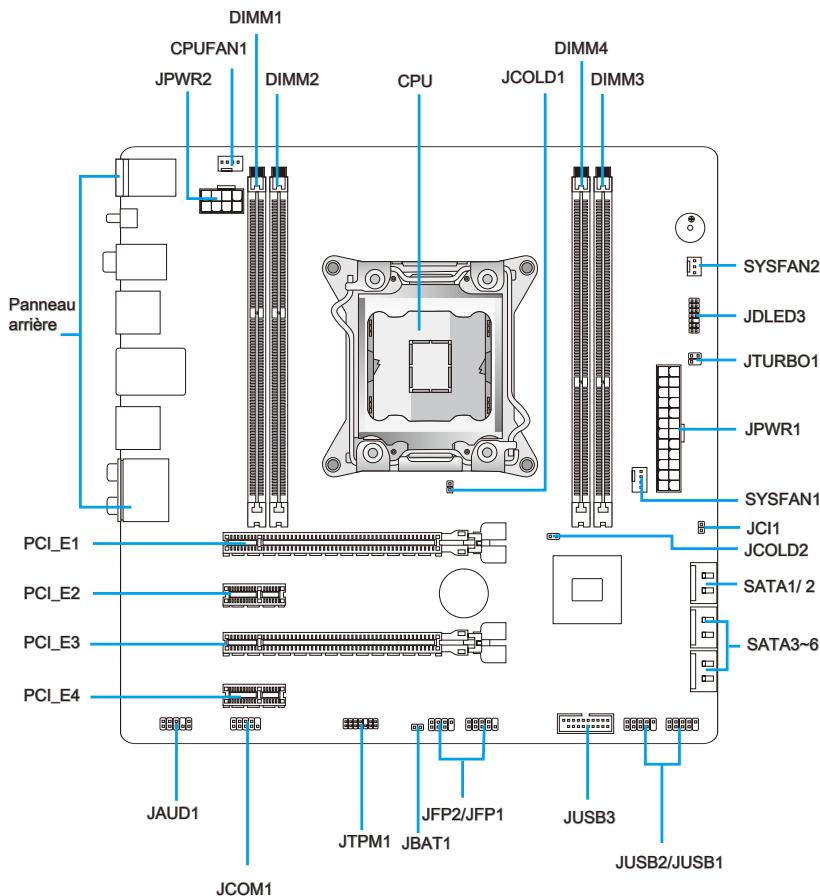

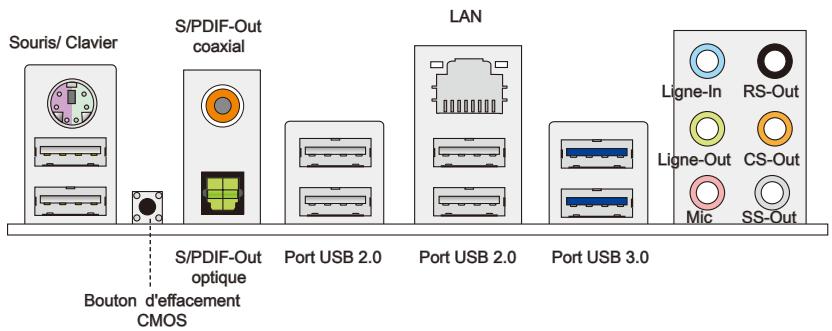

Guide rapide des connecteurs

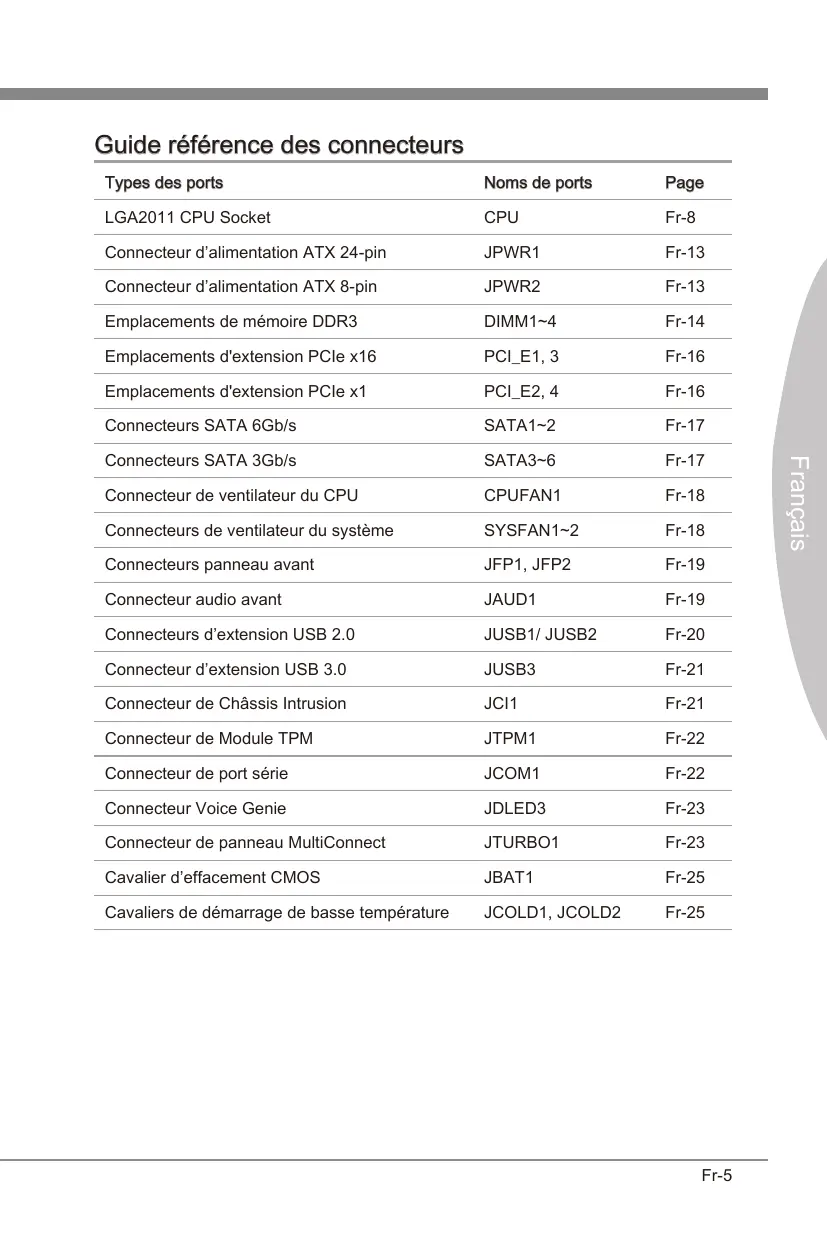

Guide référence des connecteurs

Types des ports	Noms de ports	Page
LGA2011 CPU Socket	CPU	Fr-8
Connecteur d'alimentation ATX 24-pin	JPWR1	Fr-13
Connecteur d'alimentation ATX 8-pin	JPWR2	Fr-13
Emplacements de mémoire DDR3	DIMM1~4	Fr-14
Emplacements d'extension PCIe x16	PCI_E1, 3	Fr-16
Emplacements d'extension PCIe x1	PCI_E2, 4	Fr-16
Connecteurs SATA 6Gb/s	SATA1~2	Fr-17
Connecteurs SATA 3Gb/s	SATA3~6	Fr-17
Connecteur de ventilateur du CPU	CPUFAN1	Fr-18
Connecteurs de ventilateur du système	SYSFAN1~2	Fr-18
Connecteurs panneau avant	JFP1, JFP2	Fr-19
Connecteur audio avant	JAUD1	Fr-19
Connecteurs d'extension USB 2.0	JUSB1/ JUSB2	Fr-20
Connecteur d'extension USB 3.0	JUSB3	Fr-21
Connecteur de Châssis Intrusion	JCI1	Fr-21
Connecteur de Module TPM	JTPM1	Fr-22
Connecteur de port série	JCOM1	Fr-22

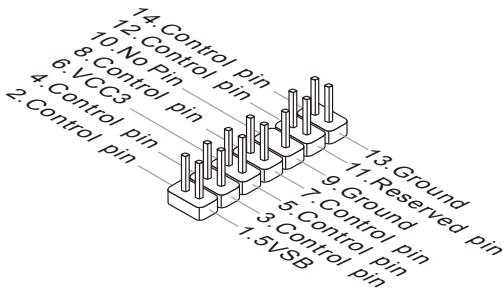

Connecteur Voice Genie	JDLED3	Fr-23
Connecteur de panneau MultiConnect	JTURBO1	Fr-23
Cavalier d'effacement CMOS	JBAT1	Fr-25
Cavaliers de démarrage de bassé température	JCOLD1, JCOLD2	Fr-25

▶ Souris/clavier

Connecteur souris/clavier DIN de PS / 2 pour une souris ou un clavier PS / 2.

Bouton d'effacement CMOS

Il y a un CMOS RAM intégré, qui possède un bloc d'alimentation alimenté par une batterie externe, destiné à conserver les données de configuration du système. Avec le CMOS RAM, le système peut lancer automatiquement le système d'exploitation chaque fois qu'il est allumé. Si vous souhaitez effacer la configuration du système, utilisez ce bouton pour effacer les données. Appuyez sur le bouton pour effacer les données.

S/PDIF-Out coaxial

Ce connecteur est utilisé pour relier l'interface S/PDIF (Sony et Philips Digital Interconnect Format) de la transmission audio numérique à un haut-parleur externe via un câble coaxial.

Ce connecteur est utilisé pour relier l'interface S/PDIF (Sony et Philips Digital Interconnect Format) de la transmission audio numérique à un haut-parleur externe via un câble de fibre optique.

Port USB 2.0

Le port USB 2.0 sert à brancher des périphériques USB 2.0 tels que le clavier, la souris, ou d'autres périphériques compatibles USB 2.0.

Port USB 3.0

Le port USB 3.0 est rétro-compatible avec les périphériques USB 2.0. Il supporte le taux de transfert jusqu'à 5 Gbit/s (Super-Vitesse).

Important

Si vous voulez installer un périphérique USB 3.0, il faut utiliser un cable USB 3.0 pour connecter au port USB 3.0.

La prise standard RJ-45 LAN sert à la connexion au réseau local (Local Area Network (LAN)). Vous pouvez y relier un câble de réseau.

LED	Couleur	LED d'état	Condition
Gauche	Jaune	Eteinte	La connexion au réseau LAN n'est pas établie.
		Allumée (Stable)	La connexion au réseau LAN est établie.
		Allumée (Clignotante)	L'ordinateur communique avec un autre ordinateur sur le réseau lo-cal LAN.
Droite	Vert	Eteinte	Un débit de 10 Mbits/sec est sélectionné
		Allumée	Un débit de 100 Mbits/sec est sélectionné
	Orange	Allumée	Un débit de 1000 Mbits/sec est sélectionné

Ports audio

Ces connecteurs audio servent pour les périphériques audio. Vous pouvez différencier leur utilisation grâce à la couleur des prises audio.

• Bleu-Ligne in: sort à connecter les périphériques de sortie audio externe. Vert-Ligne out: est utilisé pour un haut-parleur ou un casque. Rose-Mic: est utilisé pour un microphone. ■ Noir-RS-Out: Acoustique arrière en mode de canal 4/5.1/7.1. Orange-CS-Out: Centre/Caisson de basse en mode de canal 5.1/7.1. Gris-SS-Out: Acoustique côté en mode de canal 7.1.

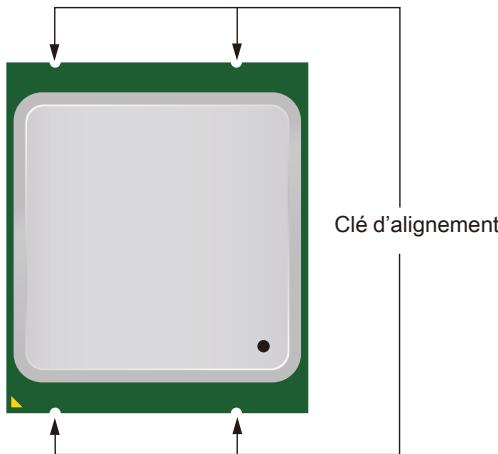

Introduction du LGA2011 CPU

A la surface du CPU LGA2011, vous noterez quatre clés d'alignement et un triangle jaune servant à aligner le CPU dans la bonne position sur la carte mère. Le triangle jaune correspond à la Pin 1.

Le triangle jaune correspond à la Pin 1

Surchauffe

La surchauffe endommage sérieusement le processeur et le système. Assurez-vous toujours que le système de refroidissement fonctionne correctement pour protégerr le processeur de la surchauffe. Assurez-vous d'appliquer une couche de pâté thermique (ou film thermique) entre le processeur et le système de refroidissement afin d'améliorer la dissipation de la chaleur.

Remplacement du processeur

Lorsque vous remplacez le processeur, commencez toujours par couper l'alimentation électrique du boîtier ou par débrancher le cordon d'alimentation de la prise pour garantir la sécurité du processeur.

Cette carte mère supporte l'overclocking. Néanmoins, veuillez vous assurer que vos composants soient capables de tolérer ces configurations anormales, lors d'overclocking. Toutefois, l'utilisation au-delà des spécifications constructeur n'est pas recommandée. Nous ne garantissons pas les dommages et risques causés par les utilisations non prévues dans les spécifications du produit.

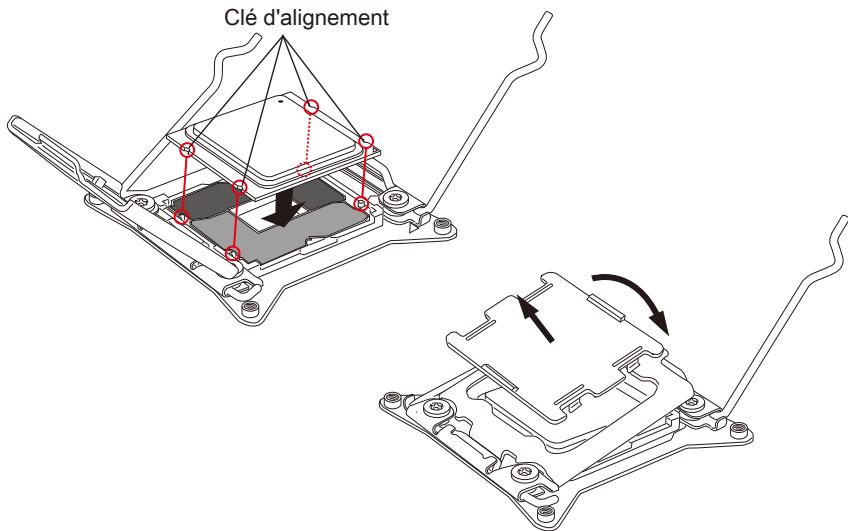

Installation du CPU et son ventilateur

Quand vous installez le CPU, assurez-vous que le CPU soit équipé d’un ventilateur, qui est nécessaire pour éviter la surchauffe et maintenir la stabilité. Suivez les instructions suivantes pour installer le CPU et son ventilateur correctement. Une installation incorrecte peut endommager votre CPU et la carte mère.

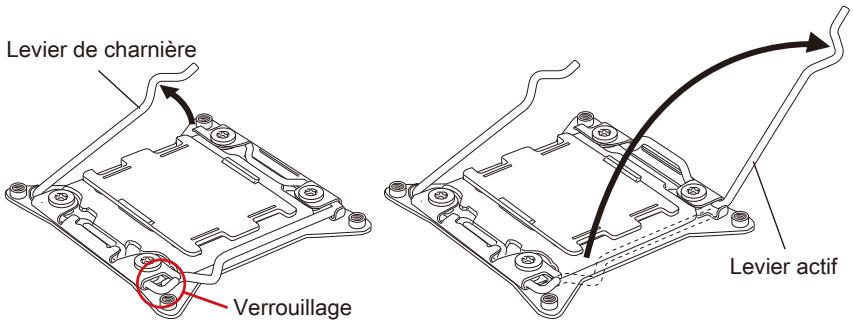

1. Soulevez le levier de charnière. Ceux-ci permet de verrouiller le levier actif.
2. Soulevez le levier actif.

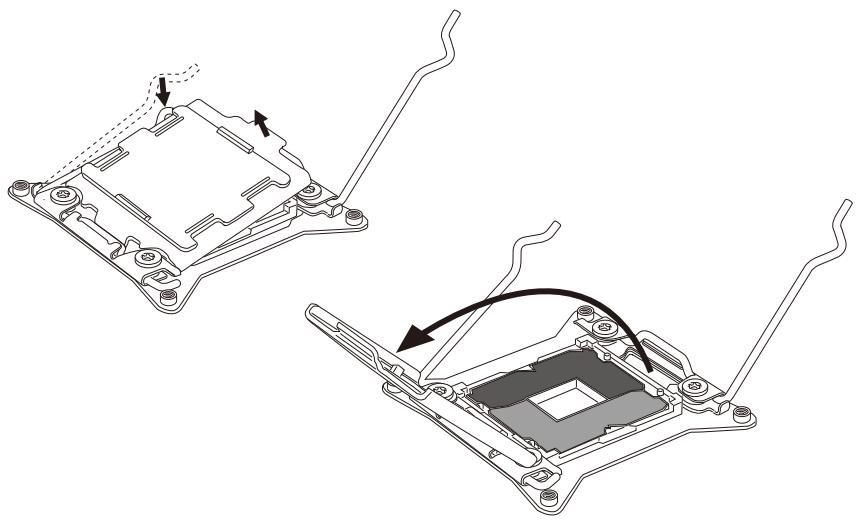

1. Soulevez la plaque de charge en appuyant sur le levier de charnière.
2. Vous pouvez maintenant ouvrir totalement la plaque de charge.

1. Alignez le CPU sur le socket CPU. Assurez-vous de tenir le CPU par la base avec les contacts métaux vers le bas. La clé d'alignement du CPU s'aligne sur les bords du socket CPU pour garantir une bonne correspondance.
2. Fermez la plaque de charge et enlevez le couvercle plastique de protection.

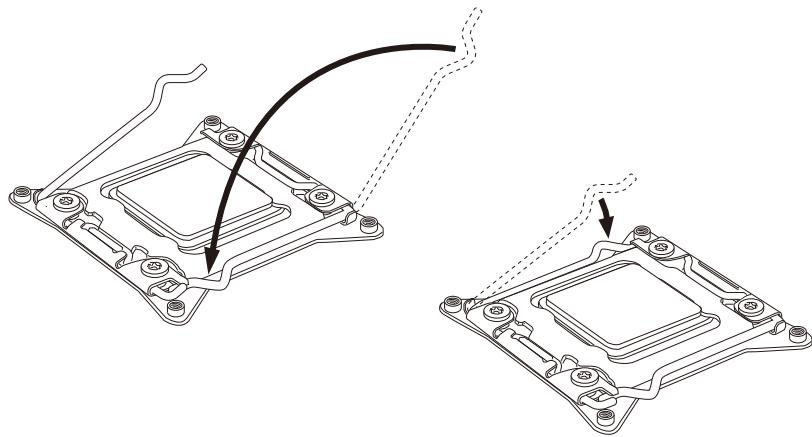

1. Baissez le levier de charnière doucement et fermement et verrouillez-le au socket.
2. Baissez le levier de charnière doucement et fermement et verrouillez-le au socket.

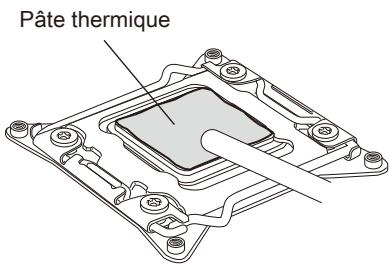

1. Etendez uniformément une fine couche de pâte thermique (ou bande thermique) sur le haut du CPU. Cela peut aider la dissipation de chaleur et prévenir le surchauffe du CPU.

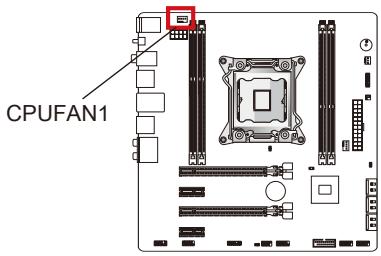

2. Localisez le connecteur du ventilateur de CPU sur la carte mère.

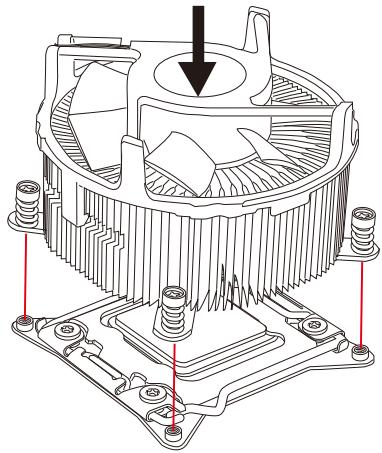

1. Placez le ventilateur sur la carte mère avec les fils vers le connecteur et les vis correspondant aux trous sur le socket.

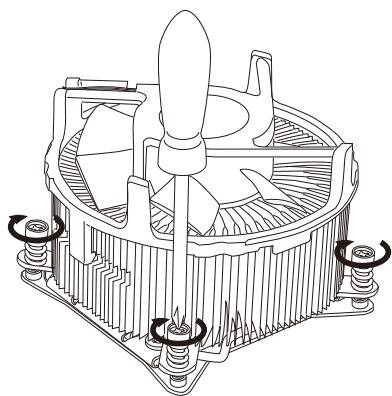

2. Servez-vous d'un tournevis pour serrer les quatre vis captives (9 inch-pounds).

1. Finalement, attachez le câble du ventilateur de CPU au connecteur du ventilateur de CPU sur la carte.

Trous taraudés de montage

Avant d'installer votre carte mère, il faut d'abord installer les socles de montage nécessaires sur le plateau de montage du boîtier de l'ordinateur. Si le boîtier de l'ordinateur est accompagné par un panneau Entrée/Sortie arrière, veuillez utiliser celui-ci plutôt que celui qui est fourni par défaut dans la boîte de la carte mère. Le panneau Entrée/Sortie arrière doit se fixer facilement dans le boîtier sans recourir à des vis. Alignez les socles de montage du plateau avec les trous taraudés de la carte mère et sécurisez la carte mère avec les vis fournies avec le boîtier de l'ordinateur. L'emplacement des trous taraudés de la carte est montré ci-dessous. Pour plus d'informations, veuillez vous référer au manuel de votre boîtier ordinateur.

Important

• Installe la carte mère sur une surface plate et propre.
• Pour prévenir tous dommages à la carte mère, veuillez à n'avoir aucun contact entre la carte mère et le boîtier de l'ordinateur hormis les socles de montage.
• Veuillez vous assurer qu'il n'y a pas de composant en métal mis sur la carte ou dans la boîte ordinaire qui entraînerait un court-circuit à la carte mère.

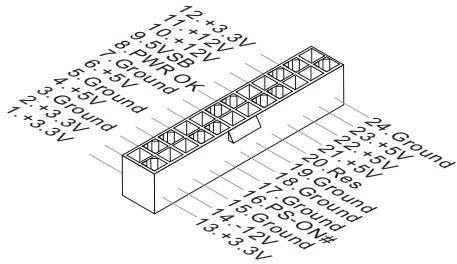

Connecteur d'alimentation ATX 24-pin : JPWR1

Ce connecteur vous permet de relier une alimentation ATX 24-pin. Pour cela, alignez le câble d'alimentation avec le connecteur et appuyez fermement le câble dans le connecteur. Si ceci est bien fait, la pince sur le câble d'alimentation doit être accrochée sur le connecteur d'alimentation de la carte mère.

Connecteur d'alimentation du ATX 8-pin : JPWR2

Ce connecteur fournit l'alimentation de 12V au CPU.

Important

Veuillez vous assurer que tous les connecteurs sont connectés aux bonnes alimentations ATX afin de garantir une opération stable de la carte mère.

Mémoire

Ces emplacements DIMM sont destinés à installer les modules de mémoire. Pour plus d'informations sur les composants compatibles, veuillez visiter http://www.msi.com/service/test-report

DDR3 240-pin, 1.5V

Mémoire à quatre-canal

Cette carte mère supporte quatre canaux de mémoire lorsque vous installez tous les emplacements DIMM. Chaque emplacement DIMM fournit un simple canal. Les modules de mémoire peuvent transmettre et recevoir les données avec quatre canaux de bus données simultanément pour améliorer la performance du système.

Important

• Les modules de mémoire DDR3 ne sont pas interchangeables par DDR2. Vous devez toujours installer les modules de mémoire DDR3 dans les emplacements DDR3 DIMM.
• Pour garantir la stabilité du système, assurez-vous d'installer les modules de mémoire du même type et de la même densité.
• Insérez toujours les modules de mémoire dans DIMM1 d'abord.
• À cause du développement de la ressource des puces, le système ne détectera que jusqu'à 63+ GB (non 64 GB plein) lorsque tous les emplacements DIMM sont installés avec des modules de mémoire de 16 GB.

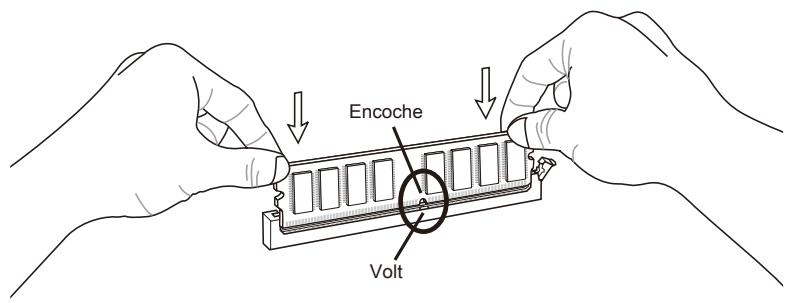

Installation des modules de mémoire

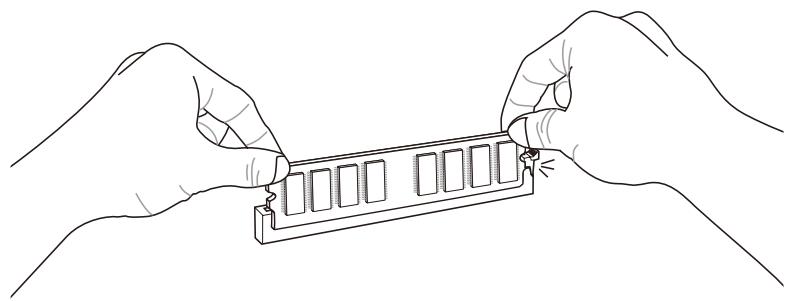

1. Déverrouillez l'emplacement DIMM en repoussant les pinces de montage sur le côté. Insérez verticalement le module de mémoire dans l'emplacement DIMM. Le module de mémoire possède une seule encoche en son centre sur le bas et ne s'adaptera que s'il est orienté de la manière convenable à l'emplacement DIMM.
2. Poussez le module de mémoire profondément dans l'emplacement DIMM. Les pinces plastiques de chaque côté de l'emplacement DIMM se ferment automatiquement lorsque le module de mémoire est correctement posé et vous entendrez un clic.
3. Vérifiez manuellement si le module de mémoire a été verrouillé en place par les pinces de l'emplacement DIMM sur les côtés.

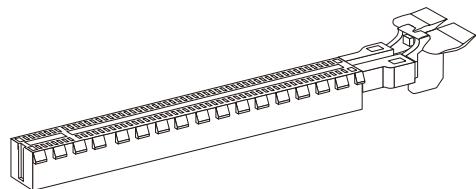

Emplacements d'extension

Cette carte mère contient de nombreux ports pour les cartes d'extension, tels que les cartes graphiques ou les cartes audio.

L'emplacement PCIe supporte la carte d'extension d'Interface PCIe.

Emplacement PCIe 3.0 x16

Emplacement PCIe 2.0 x1

Important

Lorsque vous ajoutez ou retirez une carte d'extension, assurez-vous que le PC n'est pas relié au secteur. Lisez la documentation pour faire les configurations nécessaires du matériel ou logiciel ajoutés.

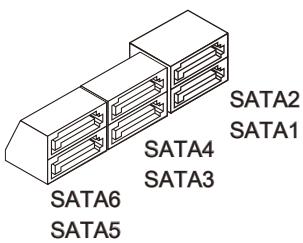

Connecteur SATA : sata1~6

Ce connecteur est un port d'interface de SATA haut débit. Chaque connecteur peut être relié à un appareil SATA. Les appareils SATA sont des disques durs (HDD), lecteurs d'état solide (SSD), et lecteurs optiques (CD/DVD/Blu-Ray).

* Le schéma de carte mère dans la figure n'est qu'à titre de référence.

SATA1~2 (6Gb/s, par Intel® X79)

SATA3~6 (3Gb/s, par Intel® X79)

Important

• De nombreux périphériques SATA ont besoin d'un câble d'alimentation. Ce type de périphériques comprend les disques durs (HDD), les lecteurs d'état solide (SSD), et les périphériques optiques (CD / DVD / Blu-Ray). Veuillez vous référer au manuel des périphériques pour plus d'informations.
• Dans la plupart des boîtiers d'ordinateur, il est nécessaire de fixer les périphériques SATA, tels que HDD, SSD, et lecteur optique, avec des vis par les fixations ajustées. Référez-vous au manuel de votre boîtier ou de votre périphérique SATA pour plus d'instructions d'installation.
• Veuillez ne pas plier le câble de SATA. Autrement, il entraînerait une perte de données pendant la transmission.
• Les câbles SATA en ont des prises identiques sur chaque côté. Néanmoins, il est recommandé de connecter la prise plate sur la carte mère pour un gain d'espace.

Connecteur d'alimentation du ventilateur : CUPFAN1, SYSFAN1~2

Les connecteurs d'alimentation du ventilateur supportent les ventilateurs de type +12V. Si la carte mère est équipée d'un moniteur du matériel de système intégré, vous devrez utiliser un ventilateur spécial pourvu d'un capteur de vitesse afin de contrôler le ventilateur de l'unité centrale. N'oubliez pas de connecter tous les ventilateurs. Certains ventilateurs de système se connectent directement à l'alimentation au lieu de se connecter à la carte mère. Un ventilateur de système peut être relié à n'importe quel connecteur de ventilateur système.

CPUFAN1 / SYSFAN1

SYSFAN2

Important

• Veuillez vous référer au site officiel de votre processeur ou consulter libre vendeur pour couver ventilateurs de refroidissement CPU recommends.
• Les connecteurs CPUFAN1, SYSFAN1 supportent le contrôle Smart fan avec modeliner. Vous pouvez installer l'utilitaire Control Center II qui contrôlera automatiquement la vitesse du ventilateur selon la température actuelle du CPU et du système.
• S'il n'y a pas assez de ports sur la carte mère pour connecter tous les ventilateurs du système, des adaptateurs sont disponibles pour connecter directement un ventilateur à l'alimentation du boîtier.
• Avant le premier démarrage, assurez-vous qu'aucun cable n'endommage les lames de ventilateurs.

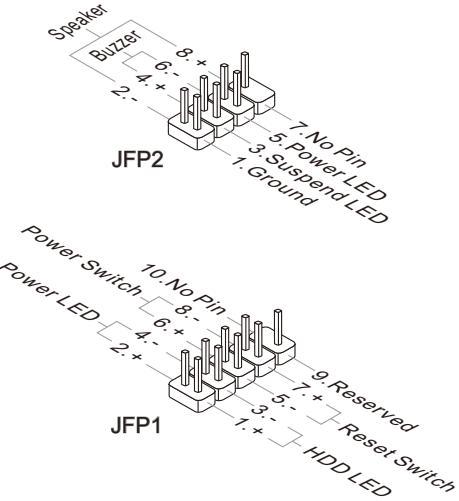

Connecteur panneau avant : JFP1, JFP2

Ces connecteurs se connectent aux interrupteurs et LEDs du panneau avant. Le JFP1 est conforme au guide de conception de la connectivité Entrée/sortie du panneau avant Intel®. Lors de l'installation des connecteurs du panneau avant, veuillez utiliser les mConnectors attachés afin de vous simplifier l'installation. Connectez tous les fils du boîtier aux mConnectors et puis connectez les mConnectors à la carte mère.

Important

• Sur les branchements du boîtier, les broches marquées par de petits triangles sont des fils positifs. Veuillez utiliser les diagrammes ci-dessus et l'explication de mConnectors pour déterminer la bonne orientation et position des connecteurs.
• La majorité des connecteurs sur le panneau avant du boîtier d'ordinateur sont connectés au JFP1 à l'origine.

Connecteur audio panneau avant : JAUD1

Ce connecteur vous permet de connecter un audio sur le panneau avant. Il est conforme au guide de conception de la connectivité Entrée/sortie du panneau avant Intel®.

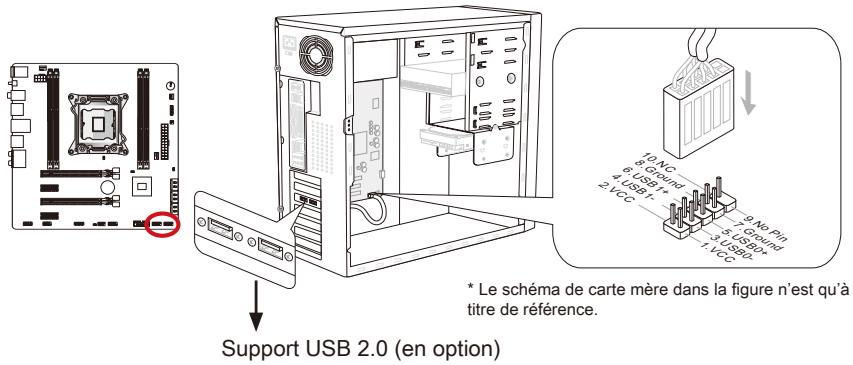

Connecteurs d'extension USB 2.0 : JUSB1/ JUSB2

Ce connecteur est destiné à connecter les périphériques USB de haute-vitesse tels que lecteurs de disques durs (HDDs) USB, les appareils photo numériques, les lecteurs MP3, les imprimantes, les modems et les appareils similaires.

Le connecteur JUSB1 (marqué rouge) supporte la nouvelle technologie MSI SuperCharger permettant de recharger plus rapidement votre téléphone portable ou d'autres périphériques se rechargeant via USB. Pour activer cette fonction, il est nécessaire d'installer l'application MSI SuperCharger sur votre ordinateur. Lorsque l'application Super-Charger est activée, le connecteur JUSB1 permettra la charge rapide. Veuillez remarquer qu'à ce moment, la transmission et synchronisation des données du connecteur JUSB1 seront désactivées. Pour activer à nouveau JUSB1 comme un connecteur USB 2.0 ordinaire, veuillez éteindre l'application SuperCharger. Lorsque l'ordinateur est au mode veille ou hibernation (S3/S4/S5), le mode SuperCharger peut être activé automatiquement.

Important

• Notez que les pins VCC et GND doivent être branchées correctement afin d'éviter tout dommage possible.
• Veuillez ne connecter qu'un seul périphérique par port USB pour assurer une charge stable.
• La technologie SuperCharger n'est pas disponible sur tous les modèles de carte mère. Veuillez vous référer au site MSI pour vérifier si votre carte mère est équipée de la technologie SuperCharger.
• Pour l'iPad, JUSB1 (marqué rouge) peut aussi charger l'iPad en état S3, S4, S5.
• Nous ne recommandons pas de déconnecter un périphérique lorsque vous le chargez en état S1.

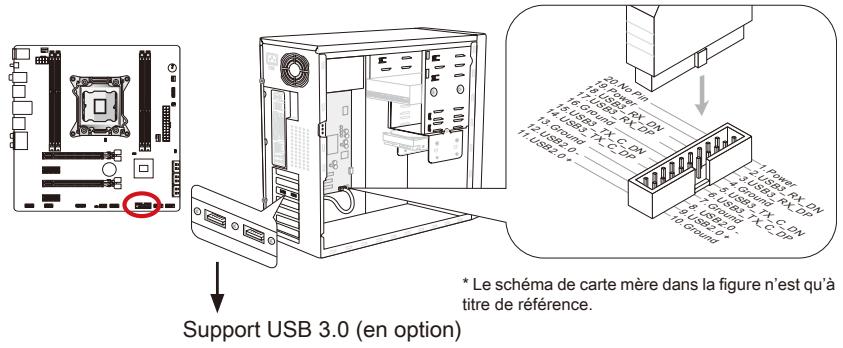

Connecteurs d'extension USB 3.0 : JUSB3

Le port USB 3.0 est rétro-compatible avec les périphériques USB 2.0. Il supporte un taux de transfert jusqu'à 5 Gbit/s (Super-Vitesse).

Important

• Notez que les pins de VCC et GND doivent être branchés correctement afin d'éviter tout dommage possible.
• Si vous voulez utiliser un périphérique USB 3.0, il faut utiliser un cable USB 3.0.

Connecteur chassis intrusion : JCI1

Ce connecteur permet de connecter un câble de détecteur d'ouverture du boîtier. Lorsque le boîtier est ouvert, le détecteur en informera le système, qui affichera un message d'alerte. Pour effacer ce message d'alerte, vous devez entrer dans le BIOS et désactiver l'alerte.

Connecteur de module TPM : JTPM1

Ce connecteur permet de relier un module TPM (Trusted Platform Module) en option. Veuillez vous référer au manuel du module TPM pour plus de détails.

Le schéma de carte mère dans la figure n'est qu'à titre de référence.

Connecteur de port série : JCOM1

Le port série est un port de communications haute vitesse 16550A, qui envoie/reçoit 16 bytes FIFOs. Vous pouvez y relier un périphérique série.

Connecteur voice genie : JDLED3 (en option)

Ce connecteur sert à relier le module Voice Genie de contrôle de voix (en option). Veuillez vous référer au guide d'utilisation pour plus de détails.

Connecteur de panneau multiclient : JTURBO1 (en option)

Ce connecteur sert à connecter un panneau avant en option pour contrôle OC Genie et des fonctions supplémentaires. Veuillez vous référer au guide d'utilisation pour plus de détails.

Points v-check

Ces points de vérification de tension servent à mesurer les tensions actuelles du système. Il faut un multimètre (non compris) pour vérifier les tensions. Afin de mesurer la tension, réglez l'interrupteur de voltmètre en "DC" (courant continu), mettez le fil positif (rouge) au point positif du point source de tension et le fil négatif (noir) sur le point GND (terre). Le tableau suivant décrit les points de vérification de tension.

GND PCH_1P5V PCH_1P1V CPU_PLL DDR_C/D DDR_A/B CPU_SA CPU_IO CPU_CORE

Point	Description
GND	Terre
PCH_1P5V	Tension PCH 1.5. La tension PCH est celle fournie au Platform Controller Hub.
PCH_1P1V	Tension PCH 1.1. Rêférez-vous au PCH_1P5V.
CPU_PLL	Tension CPU_PLL. La tension PLL est celle fournie au processus Phase Lock Loop.
DDR_C/D	Tension Mémoire canal 2 et 3. La tension de mémoire DDR est celle fournie aux modules de mémoire DDR sur la carte mère. Un bas timing DDR exige une haute tension pour maintainir la stabilité du système.
DDR_A/B	Tension Mémoire canal 0 et 1. Rêférez-vous au DDR_C/D.
CPU_SA	Tension agence du système CPU (iMC). La tension CPU SA est celle fournie à IMC (Integrated Memory Controller) sur le CPU. Haut overclocks exige une haute tension CPU SA pour maintainir la stabilité du système.
CPU_IO	Tension CPU IO (Uncore). La tension CPU IO est celle fournie à Uncore sur le CPU. Haut overclocks exige une haute tension CPU IO pour maintainir la stabilité du système.
CPU_CORE	Tension coeur CPU. La tension du coeur CPU est celle fournie au coeur CPU. Haut overclocks exige une haute tension du coeur CPU pour maintainir la stabilité du système.

Cavalier d'effacement CMOS : JBAT1

Il y a un CMOS RAM intégré, qui possède un bloc d'alimentation alimenté par une batterie externe, destiné à conserver les données de configuration du système. Avec le CMOS RAM, le système peut lancer automatiquement le système d'exploitation chaque fois qu'il est allumé. Si vous souhaitez effacer la configuration du système, réglez le cavalier pour effacer CMOS RAM.

Conserver les données

Effacer les données

Important

Vous devez effacer le CMOS RAM en raccourcissant ce cavalier quand le système est éteint. Ensuite, ouvrez le cavalier. Évitez d'effacer le CMOS pendant que le système est allumé ; cela endommagerait la carte mère.

Cavalier de démarrage de masse température : JCOLD1, JCOLD2

Ces cavaliers sont utilisés lors de l'utilisation de système de refroidissement extrêmes (Azote Liquide par ex) et servent à démarrer le système à une température ultra basse. Essayez de régler un cavalier ou les deux en Activé pour augmenter le taux de réussite du démarrage.

Désactéve

Activé

Important

L'utilisateur prend ses propres risques lors de l'utilisation de tels systèmes de refroidissement. Le résultat d'overclocking peut varier selon la version du CPU.

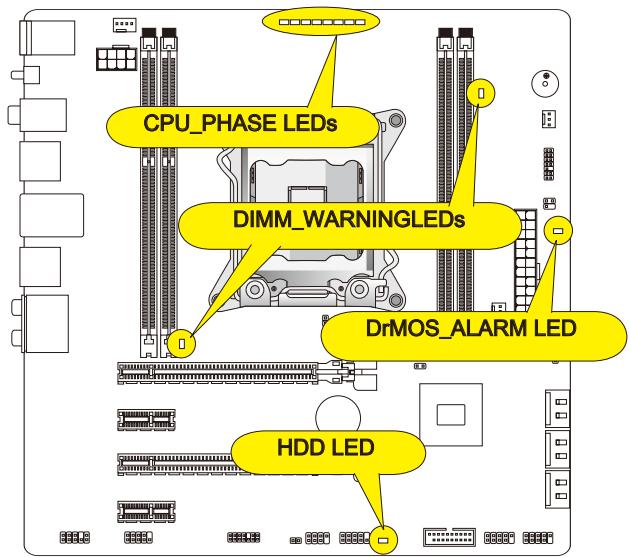

Indicateurs de statut LED

Ces LEDs changent selon le chargement du CPU. Plus haut est le nombre de phases d'alimentation, plus fiable est l'alimentation vers le processeur.

Ces LEDs s'allument si les mémoires installées dans DIMM2 et DIMM4 ne correspondent pas à la carte mère.

Dramos_alarm LED

Cette LED s'allume rouge lorsque DrMOS est surchauffé.

HDD LED

Ce LED clignote chaque fois qu'il y a une activité de disque.

Réglage BIOS

CLICK BIOS II est développé par MSI qui fournit une interface graphique d'utilisateur pour régler les paramètres de BIOS à l'aide de la souris et du clavier.

Avec CLICK BIOS II, vous pouvez modifier les réglages BIOS, surveiller la température du CPU, définir la priorité de périphérique de démarrage et voir les informations du système tel que le nom CPU, la capacité DRAM, la version du système d'exploitation et du BIOS. Vous pouvez importer et exporter les données de paramétrages pour les sauvegarder et les partager avec vos amis. Avec une connexion Internet, vous pouvez surfer sur Internet, lire les mails et utiliser Live Update pour la mise à jour de votre système.

Entrée

Allumez l'ordinateur et le système lancera le processus POST (Test automatique d'allumage). Lorsque le message ci-dessous apparaît à l'écran, appuyez sur la touche pour entrer dans le Réglage.

Si le message disparaît avant que vous ne répondiez et que vous souhaitez encore entrer dans Setup (Réglages), redémarrez le système en éteignant puis en rallumant en appuyant sur le bouton RESET (Réinitialiser). Vous pouvez également redémarrer le système en appuyant simultanément sur les touches,, et.

Important

Les menus du BIOS décrits ici sont mis à jour régulièrement. La description ci-dessous peut donc être légèrement différente et ne doit être considérée que comme une référence.

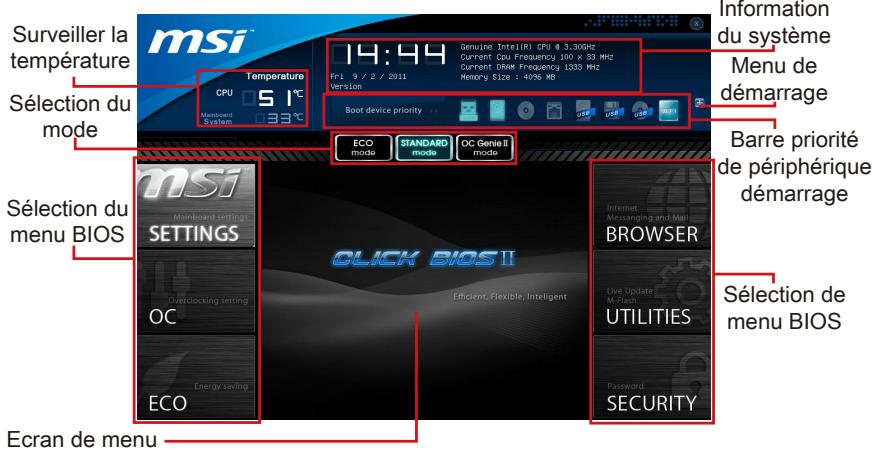

Vue d'ensemble

Entrer Click BIOS II, il apparaît l'écran suivant.

Important

Les photos dans ce guide ne sont qu'à titre de référence et peuvent varier selon le modèle que vous achetez. Veuillez vous référer à l'écran actuel de votre système pour les informations détaillées.

Surveiller la température Cette partie montre la température du processeur et de la carte mère. Information du système

Cette partie montre l'heure, la date, le nom du CPU, la fréquence CPU, la fréquence DRAM, la capacité DRAM et la version BIOS.

BIOS menu sélection

Ces blocs seront à choisir les menus BIOS. Les options suivantes disponibles :

• SETTINGS - Utilisez ce menu pour spécifier vos réglages des fonctions des puces et des périphériques de démarrage.
• OC Menu permet l'ajustement des fréquences et des tensions. L'augmentation de la fréquence permettra des performances, néanmoins une haute fréquence, produit plus de chaleur et pourrait entraîner une instability, nous déconseillons les utilisateurs non-initiés à overlocker. ECO - Ce menu est relié aux réglages d'économie d'énergie. BROWSER - Cette fonction sert à entrer dans le navigateur MSI Winki.
• UTILITIES - Ce menu contient les utilitaires pour la sauvegarde et la mise à jour. SECURITY - Ce menu de sécurité sert à restreindre l'accès aux paramètres de réglages du BIOS. Vous pouvez utiliser les fonctions de sécurité pour protéger votre système.

Barre priorité de périphérique démarrage

Bougez les icônes des périphériques pour changer la priorité au démarrage.

Menu de démarrage

Ce bouton sert à ouvrir le menu de paramétrage du démarrage. Cliquez ce menu pour démarrer le système du périhérique instantment.

Sélection du mode

Cette fonction vous permet de paramétrer les modes d'économie d'énergie et d'overclocking.

Ecran Menu

Cette zone fournit les réglages BIOS qui permettent de changer les paramètres.

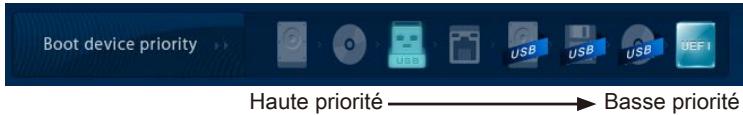

Barre de priorité du périphérique de démarrage

Cette barre montre la priorité des périphériques au démarrage. Les icônes qui s'allument indiquent la présence des périphériques.

Cliquez et déplacez l'icône à gauche ou droite pour spécifier la priorité de démarrage.

Opération

CLICK BIOS II vous permet de contrôler les réglages BIOS avec la souris et le clavier. La liste ci-dessous décrit les opérations des touches raccourcies et de la souris.

Touches	Souris	Description
<↑↓→←>	Bouger le curseur	Choisisr un article
<Enter>	Clique/ Double-clique le bouton gauche	Choisisr une icône/ un domaine
<Esc>	Clique le bouton droite	Retourner au menu Exit ou revenir à la page précédente d'un sous-menu
<++>		Augmenter la valeur numérique ou faire un changement
<->		Diminuer la valeur numérique ou faire un changement
<F1>		Aide générale
<F4>		CPU Spécifications
<F5>		Entrer dans Memory-Z
<F6>		Charger les réglages optimaux par défaut
<F10>		Conserver les changement et réinitialiser
<F12>		Conserver une capture d'écran au lecteur USB FAT/FAT32

Sous-menu

Si vous avez un symbole de flèche à gauche de certains champs, cela signifie qu'un sous-menu servant à modifier d'autres options est disponible. Vous pouvez utiliser les flèches (↑↓) ou la souris pour illuminer le champ puis appuyer sur

ou double-cliquer la souris pour entrer dans le sous-menu. Si vous voulez returner au menu précédent, appuyez ou cliquez-droite la souris.

Aide générale

CLICK BIOS II fournit la fenêtre Aide générale. Vous pouvez faire apparaitre cet écran à partir de n'importe quel menu BIOS en appuyant sur F1 ou cliquant sur HELP à la page de réglages BIOS. La fenêtre Aide montre les touches appropriées et les sélections possibles des menus surlignés.

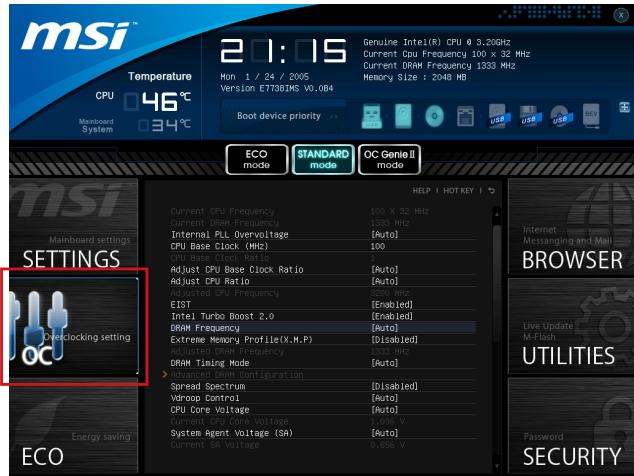

OC menu

Ce menu est destiné aux utilisateurs avancés souhaitant overclocker la carte mère.

Important

L'Overclocking manuel du PC n'est recommandé que pour les utilisateurs avancés. - L'Overclocking n'est pas garanti, et une mauvaise manipulation peut invalider votre garantie et endommager sévèrement votre matériel. - Si vous n'êtes pas familiarisé avec l'overclocking, nous recommandons d'utiliser OC Genie pour un overclocking simplifié et plus stable.

Current CPU/DRAM Frequency Ces menus montrent la fréquence du CPU et de la mémoire. Lecture uniquement. Internal PLL Overvoltage Ce menu sert à ajuster la tension PLL. CPU Base Clock (MHz) Cette fonction vous permet de régler l'horloge de base du CPU (en MHz). Vous pouvez overlocker le CPU en ajustant la valeur. Veuillez noter que le comportement d'overclocking n'est pas garanti. CPU Base Clock Ratio Il montre le ratio d'horloge de base CPU. Lecture uniquement. Adjust CPU Base Clock Ratio Ce menu vous permet de régler le ratio d'horloge de base CPU. Adjust CPU Ratio Ce menu contrôle le multiplicitateur qui sert à déterminer la fréquence interne du processeur. Il est disponible seulement quand le processeur supporte cette fonction.

Il montre la fréquence ajustée du CPU. Lecture uniquement.

EIST

L'Enhanced Intel SpeedStep Technologie vous permet de configurer le niveau de performance du microprocesseur si l'ordinateur fonctionne sur batterie ou sur secteur. Ce menu apparaitra si vous installez un CPU supportant la technologie speedstep.

Intel Turbo Boost 2.0

Active ou désactive Intel Turbo Boost 2.0, permettant un surcroît de performance CPU au-dessus des spécifications (lorsque l'application exige l'état de la performance la plus haute du processeur).

DRAM Frequency

Ce menu vous permet d'ajuster la fréquence DRAM. Veuillez noter que le comportement d'overclocking n'est pas garanti.

Extreme Memory Profile (XMP)

Cet article sert à activer/désactiver le Intel Extreme Memory Profile (XMP). Pour plus d'informations, veuillez vous référer au site Internet officiel.

Il montre la fréquence ajustée de la DRAM. Lecture uniquement.

DRAM Timing Mode

Le type de timing DRAM est contrôlé par l'EEPROM SPD (Serial Presence Detect) du module DRAM. La mise en [Auto] active le DRAM timings et le sous-menu suivant "Advanced DRAM Configuration" est déterminé par le BIOS en fonction de la configuration du SPD. La mise en [Link] ou [Unlink] vous permet de configurer le timings DRAM et le sous-menu "Advanced DRAM Configuration" manuellement.

Advanced DRAM Configuration

Appuyez sur pour entrer dans le sous-menu.

Command Rate

Ce réglage contrôle le taux d'ordre DRAM.

tCL

Il contrôle la latence CAS, qui détermine le retard du timing (en cycles d'horloge) avant que le SDRAM commence un ordre de lecture après l'avoir reçu.

tRCD

Cette fonction vous permet de déterminer le timing de la transition de RAS (row address strobe) à CAS (column address strobe). Plus basse est la fréquence de l'horloge, plus rapide est la performance de la DRAM.

tRP

Cette fonction contrôle le nombre de cycles pour que le Row Address Strobe (RAS) soit autorisé à pré-charger. S'il n'y a pas assez de temps pour que le RAS accumule sa charge avant le rafraîchissement de la DRAM, le rafraîchissement peut être incomplet et le DRAM peut échouer à retenir les données. Cette fonction s'applique seulement quand le système utilise de la DRAM synchrone.

tRAS

L'article déterminé le temps que le RAS prend pour ou écrire une cellule de

mémoire.

Cette fonction permet de déterminer le temps que le RFC prend pour ou écrire une cellule de mémoire.

L'intervalle de temps minimum entre la fin d'apparition d'écriture de données et le début de l'ordre de précharge. Permet aux amplificateurs sensibles de restaurer les données aux cellules.

L'intervalle de temps minimum entre la fin d'apparition d'écriture de données et le début de l'ordre de pré-charge. Permet au point I/O de faire sur-fonctionner l'amplificateur sensible avant qu'un ordre de lecture commence.

Spécifie le délai actif-à-actif des différentes banques.

L'intervalle de temps entre un ordre de lecture et un ordre de pré-charge.

Ce menu sert à régler le délambda FAW (délambda de quatre fenêtres activées).

Ce menu sert à régler le timing tWCL (Write CAS Latency).

Ce menu sert à régler Pulse Width pour le module DRAM.

Ce menu sert à régler Round Trip Latency.

Exit Power Down avec DLL et un ordre validé ; Exit Precharge Power Down avec DLL frozon ordres n'exigeant pas un DLL verrouillé.

== Advanced Timing Configuration ==

Les menus ci-dessous seront à régler les timings de lecture/écriture pour la mémoire.

Lecture-Différent Cadre, même DIMM.

Lecture-Différent Cadre.

Écriture-Différent Cadre, même DIMM.

Écriture-Écriture Différent Cadre.

Lecture-Écriture Différents cadres pareils ou Différents DIMM.

Écriture-Lecture Different Cadres pareils ou Différent DIMM.

Lecture-Écriture même Cadre.

Cette fonction réduit l'EMI (Interférences Electromagnétiques) causée par la modulation de fréquence de l'horloge.

Important

• Si vous n'avez pas de problème d'EMI, laissez l'options sur [Disable], ici vous permet d'avoir une stabilité du système et des performances optimales. Dans le cas contraire, CHOISSEZ Spread Spectrum pour réduire les EMI.
• Plus la valeur Spread Spectrum est importante, plus les EMI sont réduites, et le système devient moins stable. Pour la valeur Spread Spectrum la plus convenable, veuillez consulter le reglement EMI local.
• N'oubliez pas de désactiver la fonction Spread Spectrum si vous êtes en train d'overlocker parce que même une valeur faible peut cause seur overclocké.

Ce menu sert à choisir le mode de contrôle VDroop.

CPU Core Voltage / System Agent Voltage (SA) / CPU I/O Voltage / CPU PLL Voltage / DDR CH_A/B Voltage / DDR CH_C/D Voltage / DDR CH_A CA Vref Voltage / DDR CH_B CA Vref Voltage / DDR CH_C CA Vref Voltage / DDR CH_D CA Vref Voltage / DDR CH_A DQ Vref Voltage / DDR CH_B DQ Vref Voltage / DDR CH_C DQ Vref Voltage / DDR CH_D DQ Vref Voltage / PCH 1.1 Voltage / PCH 1.5 Voltage.

Ces menus servent à ajuster la tension du CPU, de la mémoire et des puces.

Ces menus montrent la tension actuelle du CPU/DRAM. Lecture uniquement.

Appuyez sur pour entrer dans le sous-menu.

Overclocking Profile 1/2/3/4/5/6

Appuyez sur pour entrer dans le sous-menu.

Donner un nom et le saisir dans ce menu.

Sauvegardez le profil Overclocking 1/2/3/4/5/6

Sauvegarder vos réglages d'overclocking actuels à ROM pour profil besoini.

Charger/ Effacer le profil de surclock 1/2/3/4/5/6

Charger/ Effacer les réglages de profil sauvegardés dans ROM.

Sauvegarder le profil d'overclocking actuel sur un disque flash USB.

Overclocking Profile Load : Charger un profil d'overclocking depuis un disque flash USB. OC Retry Count

À l’échec de l’overclocking, la mise en [3, 5] de cet article permet au système de redémarrer 3/5 fois avec la même configuration overclockée. Si l’overclocking échoue toujours, le système réinstalle cette par défaut.

CPU Specifications

Appuyez sur pour entrer dans le sous-menu. Ce sous-menu rend toutes les fonctions essentielles de votre CPU surbrillantes. L'information peut varier selon le modèle et n'est qu'à titre de référence. Vous pouvez aussi accéder à cette information à tout moment en appuyant sur [F4]. Appuyez sur pour entrer dans le sous-menu.

Appuyez sur pour entrer dans le sous-menu. Le sous-menu montre les technologies du CPU installé. Lecture uniquement.

MEMORY-Z

Appuyez sur pour entrer dans le sous-menu. Ce sous-menu rend tous les réglages et timings de vos DIMMs surbrillants. Cette information peut varier selon le réseau et n'est qu'à titre de référence. Vous pouvez aussi accéder à cette information à tout moment en appuyant sur [F5]. Appuyez sur pour entrer dans le sous-menu.

DIMM1~4 Mémoire SPD

Appuyez sur pour entrer dans le sous-menu. Le sous-menu affiche les informations de la mémoire installée.

CPU Features

Appuyez sur pour entrer dans le sous-menu.

Hyper-Threading Technology

Le processeur utilise la technologie Hyper-Threading pour augmenter le taux de transaction et réduire la réponse du dernier utilisateur. La technologie prend les deux coeurs dans le processeur pour deux processeurs logiques qui exécutent les instructions simultanément. Dans ce cas-là, la performance du système est considérablement augmentée. Si vous désactivez la fonction, le processeur n'utilise qu'un seul cœur pour exécuter les instructions. Veuillez désactiver ce menu si votre système d'exploitation ne supporte pas la fonction HT, ou il risque d'avoir une instability.

Active Processor Cores Ce menu vous permet de choisir le nombre de coeurs actifs du processeur.

Limit CPUID Maximum Il est permet de limiter la vitesse annoncé aux systèmes d'opérations anciens. Execute Disable Bit

Il permet de prévenir des attaques de type "buffer overflow" de certains virus ou worms essayant d'exécuter des codes pour endommager votre système. Il est recommandé de toutjours le garder activé.

Il améliore la virtualisation et permet au système de fonctionner comme de multiples systèmes virtuels. Référez-vous au site officiel pour plus d'informations.

Intel VT-D Tech

Cette fonction sert à activer/désactiver la technologie Intel VT-D. Pour plus d'informations, veuillez vous référer au site officiel d'Intel.

Power Technology

Cette fonction vous permet de désactiver le mode Intel Dynamic Power technologie.

C1E Support

Activer cette fonction pour lire la consommation d'énergie du CPU lors de l'arrêt. Tous les processeurs ne supportent pas la fonction Enhanced Halt state (C1E).

Il surveille le CPU actuel ainsi que sa consommation d'énergie. Si elle surpassse un certain niveau, le processeur réduira automatiquement sa fréquence. Si vous pouze overlocker votre CPU, mettez le en désactisé.

Intel C-State

C-state est un paramétrage du management de l'alimentation qui détecte lorsque le système est arrêté et ainsi diminue la consommation d'alimentation.

Cette fonction vous permet de désactiver un mode C-state.

Cette fonction vous permet d'ajuster la limite d'alimentation TDP pour une longue durée.

Cette fonction vous permet d'ajuster le temps de maintenance pour la limite d'alimentation d'une longue durée.

Limite d'alimentation pour une courte durée (W)

Cette fonction vous permet d'ajuster la limite d'alimentation TDP pour une courte durée.

Cette fonction vous permet d'ajuster la limite TDP pour le turbo primaire.

1/2/3/4/5/6-Core Ratio Limit

Cette fonction donne la limite du ratio des coeurs 1 / 2 / 3 / 4 / 5 / 6 du CPU.

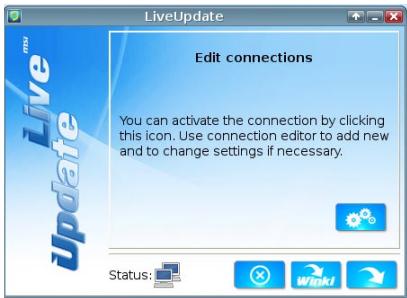

Mettre à jour le BIOS avec live update

Cette partie vous explique comment mettre à jour le BIOS en utilisant l'utilitaire Live Update avant d'entrer dans le système d'exploitation. Live Update mettra à jour le BIOS automatiquement lorsqu'il est connecté à l'Internet. Pour mettre à jour le BIOS avec l'utilitaire Live Update :

1. Cliquez sur le bouton Live Update sur le menu BIOS UTILITIES. (Winki doit être installé).

1. Réglez la connexion en incluant le bouton s'il est besoin.
2. Cliquez sur le bouton suivant

1. Live Update détecte automatiquement la version de BIOS et télécharge les dossiers appropriés.

1. Cliquez le bouton de confirmation pour permettre à jour le BIOS.

Important

Ne mettez pas à jour votre BIOS si le système fonctionne bien.

Information logiciel

Sortez le Disc 'Pilote/Service', qui est inclus dans la boîte de la carte mère et placez-le dans le lecteur optique. L'installation va automatiquement se déclencher, cliquez sur le pilote ou sur l'utilitaire et suivez les instructions à l'écran pour l'installation. Le Disc 'Pilote/Service' contient :

• Menu Pilote : Il montre les différents pilotes disponibles. Choisissez les pilotes que vous souhaitez installer.
• Menu de service : Il montre les applications logicielles supportées par la carte mère.
• Menu service de base : Connectez-vous au site Web officiel de MSI par ce menu.
• Menu d'information du produit : Il montre les nouvelles informations sur le produit MSI.
• Menu de sécurité : Il fournit le programme d'antivirus.

Important

Veuillez consulter le site Web de MSI pour obtenir les derniers pilotes et BIOS pour une meilleure performance du système.

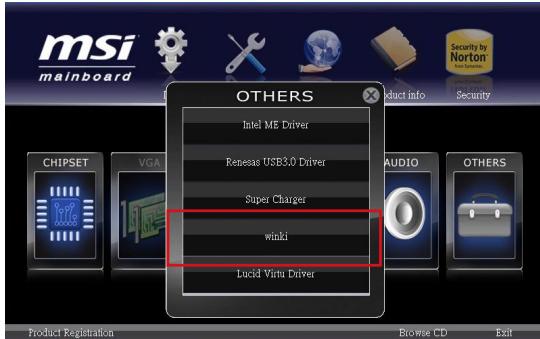

Installer winki

Les fonctions BIOS BROWSER et UTILITIES exigent l'installation préalable de Winki, veuillez installer d'abord l'application "Winki" sur le disque dur sous Windows. Vous pourrez ensuite accéder ces fonctionnalités en cliquant dans CLICK BIOS II sur leurs boutons respectifs.

Pour installer Winki, veuillez suivre les étapes suivantes :

1. Allumer l'ordinateur et entrer dans le système d'exploitation Windows.
2. Insérez le disque 'Pilote/Service' dans le lecteur optique. Le menu d'installation apparait.
3. Cliquez l'onglet Driver.
4. Cliquez le bouton OTHERS.
5. Choisissez Winki pour démarrer l'installation.
6. Lorsque l'installation est terminée, rédémarrez votre ordinateur.

Pycckn

Cepnia

Intel® X79

4x cnoTa DDR3 DIMM c noDpeKko MOnyJe DDR3 2400*(OC)/ 2133*(OC)/ 1800*(OC)/ 1600/ 1333/ 1066 DRAM (MaKcmaJIbHbI o6bEm 64 I5) • Поддержка Quad-канальности, ODIN DIMM Ha kaждь канал (*OC = OverClocking - pa3poH, ДОПОЛНИТЕЛЬНЫЕ СВЕДЕНИЯ О СОБМЕСТИМОСТИ КОМПОНЕНТОВ CM. На http://www.msi.com/service/test-report)

■Support LAN 10/100/1000 Fast Ethernet avec Realtek® RTL8111E

BCTpoehhbl HD-Aynokoek ot Realtek ALC892 8-kaHaJIbHbI 3ByK c rI6kIM npeHa3HaueHHeM pa3beMOB

2x ports SATA 6ГБ/s (SATA1~2) sur chipset Intel® X79 4x ports SATA 3ГБ/s (SATA3~6) sur chipset Intel® X79

SATA1~6 non utilisable Intel® Rapid Storage Technology enterprise (AHCI/ RAID 0/1/5/10) sur carte Intel® X79

USB 3.0

2x port BtoB-BtoB USB 3.0 Ha 3Dnei nane (Ha ochobe NEC D720200) 1x port USB 3.0 Ha nlaTe (Ha ochobe NEC D720200)

Multi-GPU

Подержka Тхонлоги ATI® CrossFireX™ ПодержkaTeXHOrIGN NVIDIA® SLITM

Paramètres Hasard Niveau

• 1x PS/2 port non utilisable/MBIN
• 1x Knobka Clear CMOS
• 1x KonnackBIbI BbIXoD S/PDIF-out
• 1x optique BbIXoD S/PDIF-out
• 6x Ports USB 2.0
• 2x ports USB 3.0
• 1x port LAN -6xaydnopazbemOB

Paramètres Hanlant

• 2x paramètres USB 2.0
• 1x paramètre USB 3.0
• 1x port non-éclairé npota
• 1x Paramètre moyen TPM
• 1x panneau pour la panelle
• 1x pa3bem Датчика OTKpbIbAHИ KOpныca
• 1x Pa3bem Voice Genie (onuHaJIbHO)
• 1x Parabem MultiConnect Panel (onuHaJIbHo)
• 9x V-Check Points

2x cartes PCIe 3.0 x16 2x cartes PCIe 2.0 x1
