РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ X79MA-GD45 MSI

РУССКИЙ Компания MSI предпринимает активные действия по защите окружающей среды, поэтому напоминаем вам, что.... В соответствии с директивой Европейского Союза (ЕС) по предотвращению загрязнения окружающей среды использованным электрическим и электронным оборудованием (директива WEEE 2002/96/EC), вступающей в силу 13 августа 2005 года, изделия, относящиеся к электрическому и электронному оборудованию, не могут рассматриваться как бытовой мусор, поэтому производители вышеперечисленного электронного оборудования обязаны принимать его для переработки по окончании срока службы. MSI обязуется соблюдать требования по приему продукции, проданной под маркой MSI на территории EC, в переработку по окончании срока службы. Вы можете вернуть эти изделия в специализированные пункты приема. vi

▍ Contents Copyright Notice�������������������������������������������������������������������������������������������� ii Trademarks���������������������������������������������������������������������������������������������������� ii Revision History�������������������������������������������������������������������������������������������� ii Safety Instructions�����������������������������������������������������������������������������������������iii FCC-B Radio Frequency Interference Statement����������������������������������������� iv Battery Information����������������������������������������������������������������������������������������� v Chemical Substances Information������������������������������������������������������������������ v BSMI EMI 聲明����������������������������������������������������������������������������������������������� v WEEE (Waste Electrical and Electronic Equipment) Statement������������������� vi English������������������������������������������������������������������������������������������������������ En-1 Mainboard Specifications�����������������������������������������������������������������������������������En-2 Connectors Quick Guide������������������������������������������������������������������������������������En-4 Back Panel Quick Guide������������������������������������������������������������������������������������En-6 CPU (Central Processing Unit)��������������������������������������������������������������������������En-8 Mounting Screw Holes�������������������������������������������������������������������������������������En-12 Power Supply���������������������������������������������������������������������������������������������������En-13 Memory������������������������������������������������������������������������������������������������������������En-14 Expansion Slots�����������������������������������������������������������������������������������������������En-16 Internal Connectors������������������������������������������������������������������������������������������En-17 Jumpers�����������������������������������������������������������������������������������������������������������En-25 LED Status Indicators��������������������������������������������������������������������������������������En-26 BIOS Setup������������������������������������������������������������������������������������������������������En-27 Software Information����������������������������������������������������������������������������������������En-37

Deutsch���������������������������������������������������������������������������������������������������� De-1 Spezifikationen�������������������������������������������������������������������������������������������������� De-2 Anschlussübersicht������������������������������������������������������������������������������������������� De-4 Rücktafel-Übersicht������������������������������������������������������������������������������������������� De-6 CPU (Prozessor)����������������������������������������������������������������������������������������������� De-8 Schraubenlöcher für die Montage������������������������������������������������������������������� De-12 Stromversorgung��������������������������������������������������������������������������������������������� De-13 Speicher���������������������������������������������������������������������������������������������������������� De-14 Erweiterungssteckplätze��������������������������������������������������������������������������������� De-16 Interne Anschlüsse������������������������������������������������������������������������������������������ De-17 Steckbrücken�������������������������������������������������������������������������������������������������� De-25 LED Statusanzeige����������������������������������������������������������������������������������������� De-26 ix

Technical Support�����������������������������������������������������������������������������������������iii

BIOS Setup����������������������������������������������������������������������������������������������������� De-27 Software-Information��������������������������������������������������������������������������������������� De-38

Français����������������������������������������������������������������������������������������������������� Fr-1 Spécifications������������������������������������������������������������������������������������������������������Fr-2 Guide Rapide Des Connecteurs�������������������������������������������������������������������������Fr-4 Guide rapide du panneau arrière������������������������������������������������������������������������Fr-6 Trous Taraudés de Montage�����������������������������������������������������������������������������Fr-12 Connecteurs d’alimentation�������������������������������������������������������������������������������Fr-13 Mémoire������������������������������������������������������������������������������������������������������������Fr-14 Emplacements d’extension�������������������������������������������������������������������������������Fr-16 Connecteurs internes����������������������������������������������������������������������������������������Fr-17 Cavaliers�����������������������������������������������������������������������������������������������������������Fr-25 Indicateurs de Statut LED���������������������������������������������������������������������������������Fr-26 Réglage BIOS���������������������������������������������������������������������������������������������������Fr-27 Information Logiciel�������������������������������������������������������������������������������������������Fr-37

Русский���������������������������������������������������������������������������������������������������� Ru-1 Характеристики системной платы����������������������������������������������������������������� Ru-2 Краткое руководство по разъемам���������������������������������������������������������������� Ru-4 Разъемы на задней панели���������������������������������������������������������������������������� Ru-6 CPU (Центральный процессор)���������������������������������������������������������������������� Ru-8 Отверстия под установочные винты������������������������������������������������������������ Ru-12 Электропитание��������������������������������������������������������������������������������������������� Ru-13 Память������������������������������������������������������������������������������������������������������������ Ru-14 Слоты расширения���������������������������������������������������������������������������������������� Ru-16 Разъемы��������������������������������������������������������������������������������������������������������� Ru-17 Перемычки����������������������������������������������������������������������������������������������������� Ru-25 Световые индикаторы����������������������������������������������������������������������������������� Ru-26 Настройка BIOS��������������������������������������������������������������������������������������������� Ru-27 Сведения о программном обеспечении������������������������������������������������������ Ru-38

MS-7738 Системная плата

Характеристики системной платы Поддержка процессоров ■ Процессоры Intel® Core™ i7 2-ой генерации для разьема LGA 2011 (Список поддерживаемых процессоров можно найти на сайте http://www.msi.com/service/cpu-support)

Память ■ 4x слота DDR3 DIMM с поддержкой модулей DDR3 2400*(OC)/ 2133*(OC)/ 1800*(OC)/ 1600/ 1333/ 1066 DRAM (максимальный объем 64 ГБ) ■ Поддержка Quad-канального режима, один DIMM на каждый канал (*OC = OverClocking – разгон, дополнительные сведения о совместимых компонентах см. на http://www.msi.com/service/test-report)

LAN ■ Поддержка LAN 10/100/1000 Fast Ethernet на основе Realtek® RTL8111E

Аудио ■ Встроенный HD-аудиокодек от Realtek® ALC892 ■ 8-канальный звук с гибким переназначением разъемов

RAID ■ SATA1~6 поддерживают Intel® Rapid Storage Technology enterprise (AHCI/ RAID 0/ 1/ 5/ 10) на основе Intel® X79

USB 3.0 ■ 2x порта ввода-вывода USB 3.0 на задней панели (на основе NEC D720200) ■ 1x разъем USB 3.0 на плате (на основе NEC D720200)

Multi-GPU ■ Поддержка технологии ATI® CrossFireXTM

■ Поддержка технологии NVIDIA® SLITM Ru-2

Разъемы & кнопки ■ Разъемы на задней панели - 1x PS/2 порт клавиатуры/мыши - 1x кнопка Clear CMOS - 1x коаксиальный выход S/PDIF-out - 1x оптический выход S/PDIF-out - 6x портов USB 2.0 - 2x порта USB 3.0 - 1x порт LAN - 6x аудиоразъемов ■ Разъемы на плате - 2x разъема USB 2.0 - 1x разъем USB 3.0 - 1x разъем последовательного порта - 1x Разъем модуля ТРМ - 1x аудиоразъем для передней панели - 1x разъем датчика открывания корпуса - 1x Разъем Voice Genie (опционально) - 1x Разъем MultiConnect Panel (опционально) - 9x V-Check Points

Слоты ■ 2x слота PCIe 3.0 x16 ■ 2x слота PCIe 2.0 x1

Форм-фактор ■ ATX (24.4 см X 24.4 см)

Отверстия под установочные винты ■ 8x крепежных отверстий

Для получения сведений о приобретении дополнительных компонентов и номерах деталей зайдите на страницу продукта и воспользуйтесь поиском на нашем вебсайте http://www.msi.com/index.php

MS-7738 Системная плата

Краткое руководство по разъемам

SYSFAN2 Разъемы на задней панели

Справочное руководство по разъемам Тип разъема

Идентификационное Номер имя разъема страницы

Разъем для процессора LGA2011

24-контактный разъем питания ATX JPWR1

8-контактный разъем питания ATX JPWR2

Разъемы для модуля памяти DDR3

Слоты расширения PCIe x16

Слоты расширения PCIe x1

Разъем питания для вентилятора CPU CPUFAN1

Разъемы передней панели

Аудио разъем передней панели

Разъемы для выносных планок USB 2.0

Разъем для выносных планок USB 3.0

Разъем для датчика вскрытия корпуса

Разъем Модуля TPM JTPM1

Разъем последовательного порта

Перемычка сброса CMOS JBAT1

Перемычки загрузки при низкой температуре

Разъемы питания для системных вентиляторов SYSFAN1~2

MS-7738 Системная плата

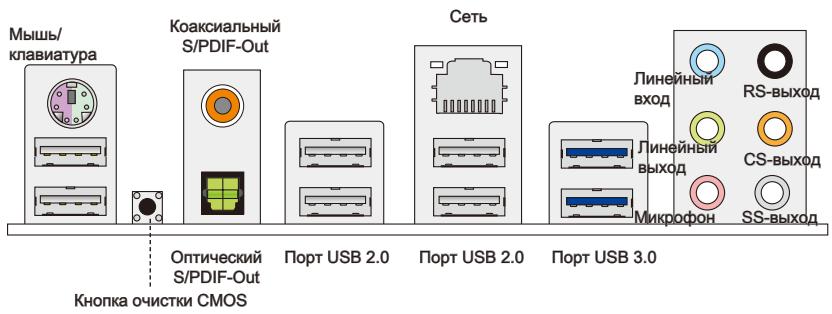

Разъемы на задней панели Мышь/ клавиатура

Коаксиальный S/PDIF-Out

Оптический S/PDIF-Out Кнопка очистки CMOS

▶ Разъем мыши/клавиатуры Комбинированный разъем DIN PS/2® для подключения мыши/клавиатуры с интерфейсом PS/2®. ▶ Кнопка Очистки CMOS На плате установлена память CMOS RAM с питанием от внешней батареи, хранящая данные о конфигурации системы. С помощью памяти CMOS RAM операционная система (ОС) автоматически загружается каждый раз при включении. Если у вас возникает необходимость сбросить конфигурацию системы (очистить данные CMOS), воспользуйтесь этой кнопкой. Нажмите ее для очистки данных. ▶ Разъем коаксиальный S/PDIF-Out Этот разъем S/PDIF (Sony & Philips Digital Interconnect Format) используется для передачи звука в цифровом формате через коаксиальный кабель. ▶ Разъем оптический S/PDIF-Out Этот разъем S/PDIF (Sony & Philips Digital Interconnect Format) используется для передачи звука в цифровом формате через оптоволоконный кабель. ▶ Порт USB 2.0 Порт USB 2.0 предназначен для подключения USB 2.0-устройств, в частности, клавиатуры, мыши и других USB 2.0-совместимых устройств. ▶ Порт USB 3.0 Порт USB 3.0 обратно совместим с устройствами USB 2.0. Поддержка передачи данных со скоростью до 5 Гбит/с (SuperSpeed).

Внимание! Для использования устройств USB 3.0 их следует подключать к порту USB 3.0. Используемый USB-кабель должен быть совместим со стандартом USB 3.0. Ru-6

▶ Сеть Стандартный разъем RJ-45 предназначен для подключения к локальной вычислительной сети (LAN).

Состояние индикатора

Подключение к LAN отсутствует.

Вкл. (горит постоянно)

Подключение к сети установлено.

Компьютер обменивается данными с другим компьютером в сети.

Скорость передачи данных 10 Мбит/с

Скорость передачи данных 100 Мбит/с

Скорость передачи данных 1000 Мбит/с

▶ Аудиоразъемы Эти разъемы используются для подключения аудиоустройств. Цвет разъема указывает на его функцию. ■ Голубой — линейный вход: Используется для подключения к внешним аудиоустройствам. ■ Зелёный — линейный выход: Используется для подключения динамиков или наушников. ■ Розовый — микрофон: Используется для подключения микрофона. ■ Чёрный — выход RS-Out: Линейный выход объемного звука на тыловые АС в режиме 4/ 5.1/ 7.1. ■ Оранжевый — выход CS-Out: Линейный выход объемного звука на центральную АС и сабвуфер в режиме 5.1/ 7.1. ■ Серый — выход SS-Out: Линейный выход объемного звука на боковые АС в режиме 7.1.

MS-7738 Системная плата

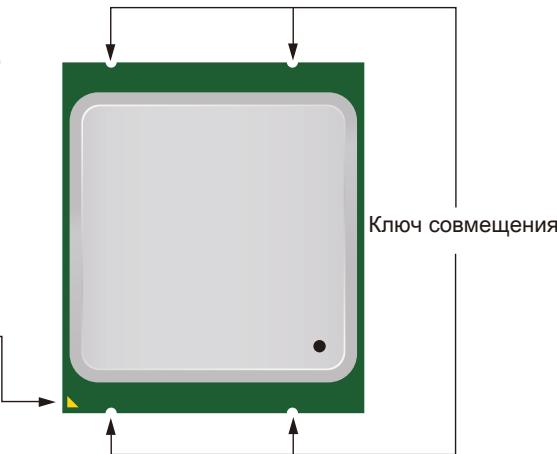

CPU (Центральный процессор) Процессор форм-фактора LGA2011 На поверхности CPU LGA2011 имеются два ключа совмещения и желтый треугольник, помогающие правильно разместить CPU на материнской плате. Желтый треугольник указывает Контакт 1. Ключ совмещения

Желтый треугольник указывает Контакт 1

Внимание! Перегрев Перегрев может серьёзно повредить центральный процессор. Всегда проверяйте работоспособность вентилятора, чтобы защитить CPU от перегрева. Для улучшения теплоотвода необходимо нанести слой теплопроводящей пасты (или теплопроводящей ленты) между процессором и радиатором. Замена CPU При замене CPU, во избежание его повреждения, обязательно отключите источник питания или выньте вилку блока питания из розетки. Overclocking (Разгон) Эта системная плата разработана с учетом возможности “Разгона” (Overclocking). Тем не менее, при разгоне необходимо убедиться, что используемые пользователем компоненты поддерживают нестандартные параметры работы. Производитель не рекомендует использовать параметры, выходящие за пределы технических характеристик устройств. Производитель так же не гарантирует отсутствие повреждений и другие риски, вызванные нестандартными параметрами, выходящими за пределы технических характеристик..

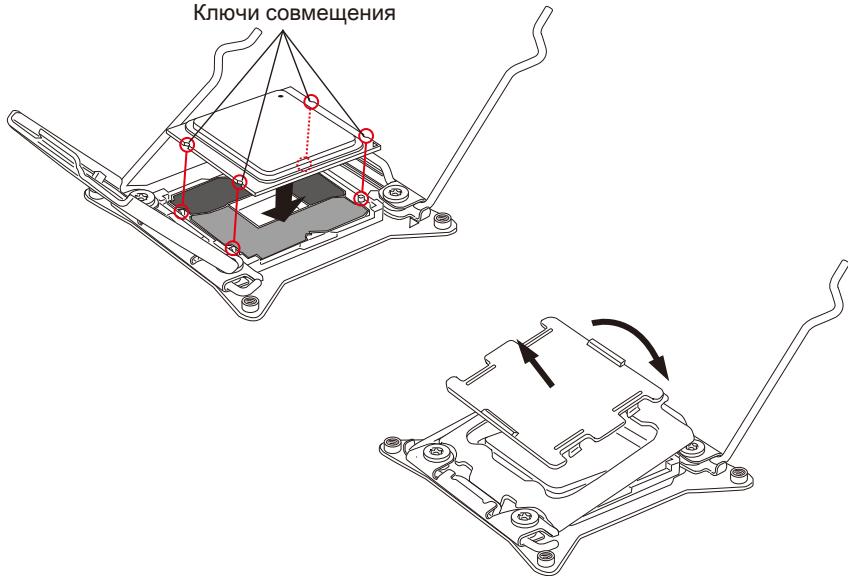

Установка CPU и вентилятора При установке CPU убедитесь, что на нем установлен вентилятор, предотвращающий перегрев процессора. При установке радиатора/вентилятора не забудьте нанести на CPU термопасту, улучшающую теплопередачу. Для правильной установки вентилятора и процессора выполните следующие действия. Неправильная установка может привести к повреждению CPU и системной платы. 1. Поднимите шарнирный рычаг, как показано на картинке ниже. Вы можете идентифицировать его по блокировочному механизму на конце рычага. 2. Откройте активный рычаг. Шарнирный рычаг

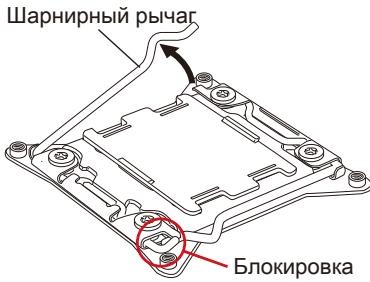

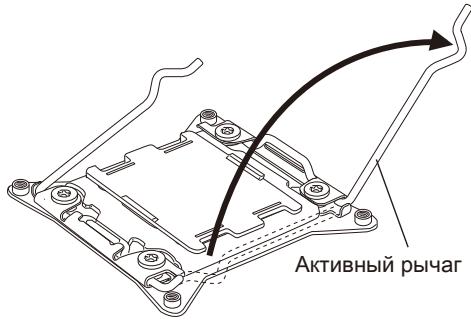

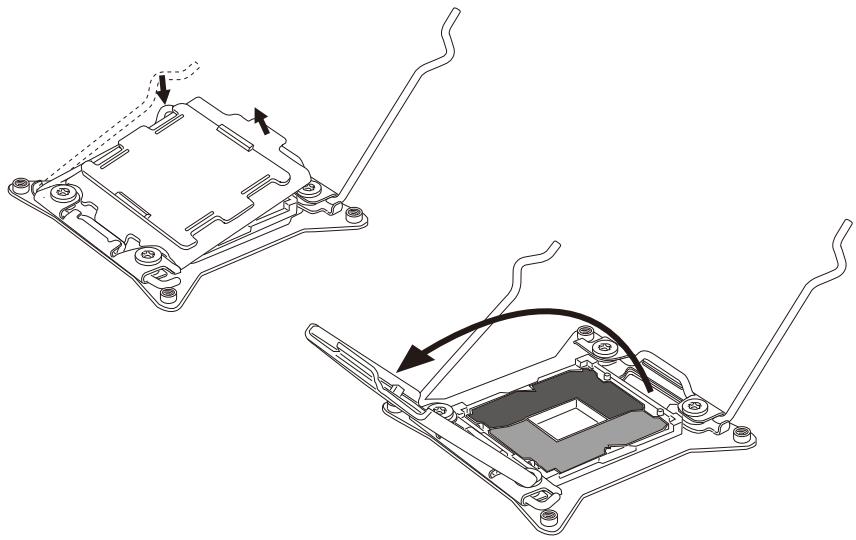

3. Приподнимите прижимную пластину нажатием на шарнирный рычаг. 4. Поднимите прижимную пластину до полностью открытого положения.

Активный рычаг Блокировка

MS-7738 Системная плата

5. После проверки правильности ориентации процессора относительно сокета, установите его в разъем. Держать процессор рекомендуется только за края его основания. Проверьте правильность расположения ключей совмещения. 6. Аккуратно снимите пластиковую заглушку и опустите прижимную пластину. Ключи совмещения

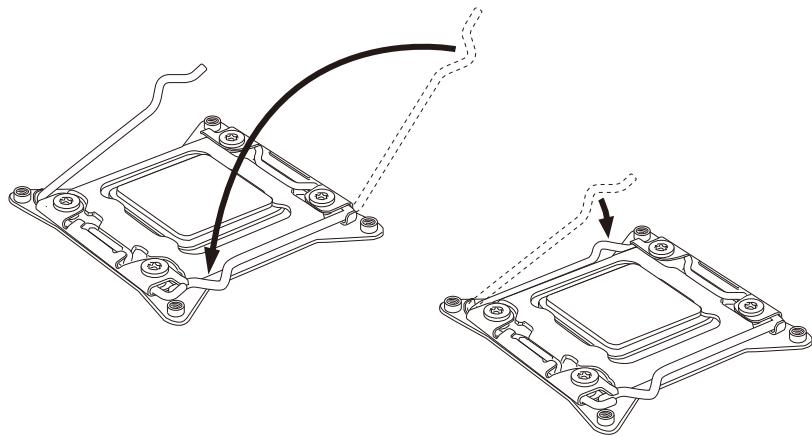

7. Плавно опустите активный рычаг и зафиксируйте его за защелку на сокете. 8. Плавно опустите шарнирный рычаг и зафиксируйте его за защелку на сокете.

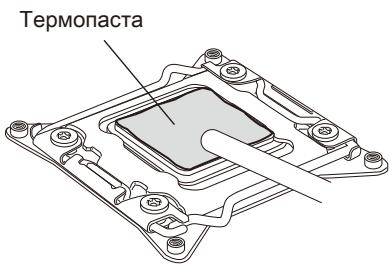

9. Нанесите тонкий ровный слой термопасты (или термоленту) на верхнюю часть CPU. Это улучшит теплоотвод и предотвратит перегрев CPU. 10. Найдите разъем (CPUFAN1).

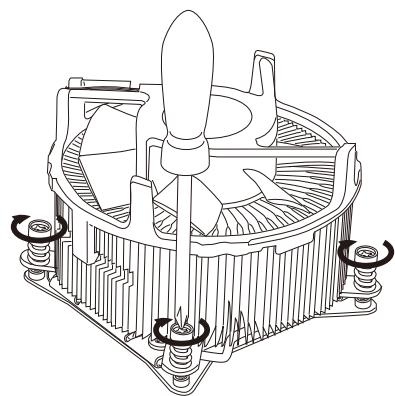

12. С помощью отвертки затяните четыре винта (9 дюймов фунтов).

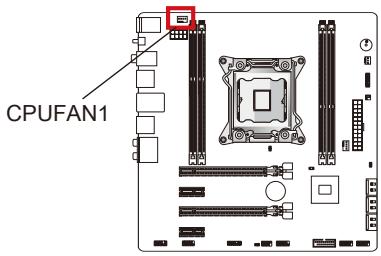

13. Подключите коннектор вентилятора CPU к соответствующему разъему питания на плате (CPUFAN1).

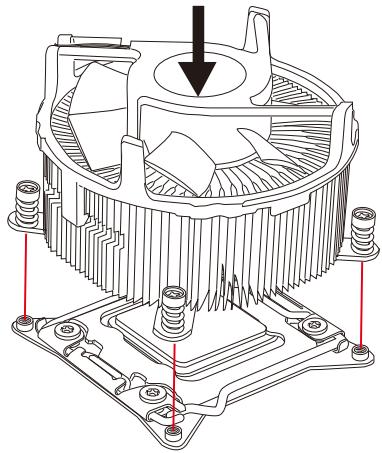

11. Разместите радиатор системы охлаждения на системной плате так, чтобы провода вентилятора были направлены в сторону разъема питания вентилятора CPU, а винты совпадали с отверстиями для крепления.

MS-7738 Системная плата

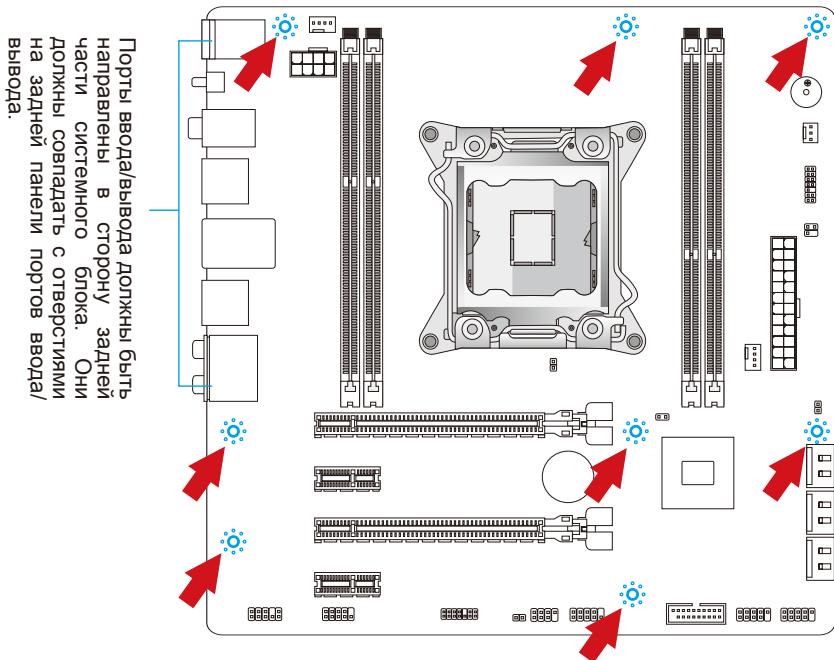

Отверстия под установочные винты При установке материнской платы сначала установите необходимые для материнской платы ножки на шасси в системном блоке. Если к системному блоку прилагается задняя панель портов ввода/вывода, замените ее панелью, входящей в комплект материнской платы. Эта панель легко размещается в системном блоке и не требует фиксации винтами. Совместите ножки шасси с отверстиями для винтов на материнской плате и закрепите материнскую плату винтами, прилагающимися к системному блоку. Расположение отверстий под крепежные винты на материнской плате показано ниже. Дополнительные сведения см. в руководстве к системному блоку.

Порты ввода/вывода должны быть направлены в сторону задней части системного блока. Они должны совпадать с отверстиями на задней панели портов ввода/ вывода.

Внимание! • Установку материнской платы следует выполнять на ровной поверхности, очищенной от мусора. • Во избежание повреждения материнской платы, ее электрическая схема не должна соприкасаться с системным блоком. Это достигается с помощью ножек для установки. • Проверьте надежность закрепления всех металлических деталей на материнской плате и внутри системного блока. В противном случае может возникнуть короткое замыкание и повреждение материнской платы. Ru-12

Электропитание 24-контактный разъем питания ATX: JPWR1 Этот разъем позволяет подключить 24-контактный разъем питания ATX. Перед подключением источника питания убедитесь, что его контакты и разъем на плате правильно сориентированы. Затем плотно вставьте его в разъем на системной плате. При правильном выполнении соединения, фиксатор на силовом кабеле должен закрепить кабель в разъеме материнской платы.

d n u ro V .G 5 V 4 2 .+ +5 V d 3 2 2. +5 s un d 2 . e o n d 1 2 0.R Gr rou un # 2 9. G ro ON d - n 1 8. 1 7.G PS ou 1 6. Gr 2V V 1 5. 1 .3 1 4.- +3 1 3. 1

V .3 3 V .+ 2 V 2 1 2 1 1.+ +1 B OK 1 0. VS R nd 1 5 u W . 9 .P ro nd 8 .G 5V u d 7 .+ ro 6 .G 5V un 5 .+ ro 3V 4 .G . V 3 .+3 3.3 2 .+ 1

8-контактный разъем питания ATX: JPWR2 Разъема питания процессора (12В).

d n u d ro un nd .G ro u d 4 .G ro un 3 .G ro 2 .G 1 V 2 1 V .+ 2 V 8 .+1 2 V 7 .+1 12 6 .+ 5

Внимание! Для обеспечения стабильной работы материнской платы проверьте надежность подключения всех силовых кабелей к соответствующему блоку питания ATX.

MS-7738 Системная плата

Память Слоты DIMM используются для установки модулей памяти. Подробную информацию о совместимых компонентах см. на сайте http://www.msi.com/service/test-report DDR3

240-контактов, 1.5V 48x2=96 контактов

Четверо-канальная память Эта системная плата поддерживает четыре канала памяти, когда вы заполнили все четыре слота DIMM. Каждый слот DIMM обеспечивает единый канал. модули памяти могут одновременно передавать и получать данные по четырем каналам шины для повышения производительности системы.

Внимание! • Модули памяти DDR3 не взаимозаменяемы с модулями DDR2; стандарт DDR3 не поддерживает обратную совместимость. Всегда устанавливайте модули памяти DDR3 в гнезда DDR3 DIMM. • Для обеспечения стабильной работы системы в двухканальном режиме должны использоваться модули питания одного типа и одинаковой емкости. • Всегда начинайте установку модулей памяти с гнезда DIMM1. • Ввиду ограничений чипсета, когда в каждом разьеме установлен 16Гб моудуль, максимально определяемое колличество памяти составляет неполные 64Гб.

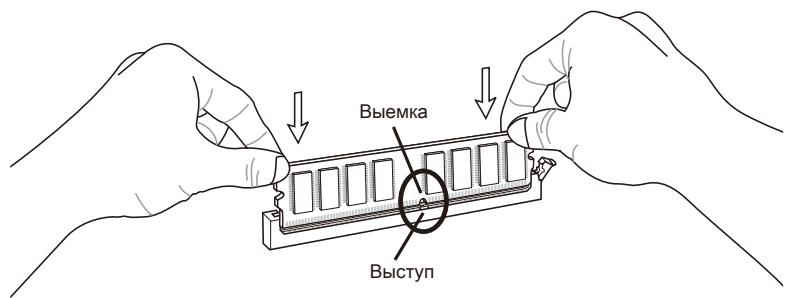

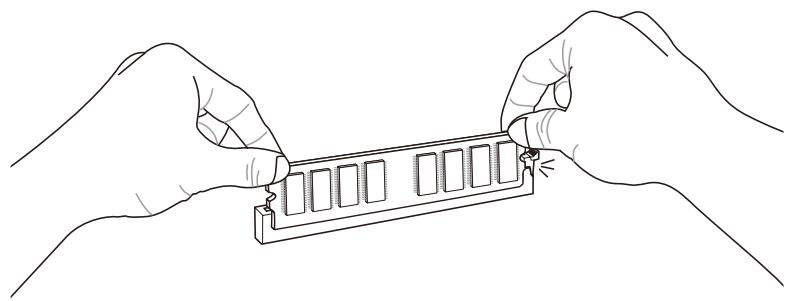

Установка модулей памяти 1. Разблокируйте DIMM слот, разведя зажимы в стороны. Вставьте модуль памяти в слот DIMM вертикально. На модуле памяти имеется смещенная от центра выемка внизу, благодаря которой его можно вставить в гнездо DIMM только определенным образом. 2. Вставьте модуль памяти в слот DIMM до упора. При правильной установке модуля, пластиковые зыжимы с обоих сторон от слота, автоматически закроются с характерным щелчком. 3. Визуально проверьте надежность фиксации модуля памяти в слоте. Золотые контакты будут едва видны, если модули памяти правильно размещены в DIMM слоте.

MS-7738 Системная плата

Слоты расширения Данная материнская плата содержит несколько слотов для плат расширения, таких как дискретные видео и аудио карты.

Слот PCIe (Peripheral Component Interconnect Express) Слот PCIe поддерживает карты расширения интерфейса PCIe.

Внимание! При добавлении или извлечении плат расширения всегда выключайте питание и вынимайте шнур питания из розетки. Прочтите документацию на карту расширения и выполните необходимые аппаратные или программные установки для данной платы, такие как перемычки, переключатели или конфигурацию BIOS.

Разъемы Разъем SATA: SATA1~6 Данный разъем является высокоскоростным интерфейсом SATA. К любому разъему SATA можно подключить одно устройство SATA. К устройствам SATA относятся дисководы (HDD), твердотельные накопители (SSD) и оптические диски (CD/ DVD/ Blu-Ray).

Внимание! • Многим устройствам SATA также необходимо прямое подключение к блоку питания. В их число входят дисководы (HDD), твердотельные накопители (SSD) и оптические диски (CD/ DVD/ Blu-Ray). Дополнительные сведения см. в руководстве пользователя к конкретному устройству. • Во многих системных блоках крупные устройства SATA, в частности, HDD, SSD и оптические диски, необходимо закреплять винтами. Дополнительные инструкции по установке представлены в руководстве к системному блоку или устройству SATA. • Избегайте перегибов кабеля SATA на 90 градусов. В противном случае могут возникнуть потери данных при передаче. • Разъемы, на обоих концах кабеля SATA, идентичны. Однако, для экономии места к материнской плате рекомендуется подключать плоский разъем. Ru-17

* Размещение системной платы на рисунке приведено только для примера.

MS-7738 Системная плата

Разъемы питания вентиляторов: CPUFAN1,SYSFAN1~2 В разъемы питания для вентиляторов разрешается установка вентиляторов с питанием +12 В. Если на системной плате имеется чипсет Монитора системного оборудования, вы должны использовать специально разработанный вентилятор с датчиком скорости, чтобы использовать управление вентилятором процессора. Не забудьте подключить все системные вентиляторы. Некоторые системные вентиляторы могут быть не подключить к системной плате и вместо этого подключить к источнику питания напрямую. Вентилятор может быть подключен к любому свободному разъему вентилятора системы.

d o n u /N ro 2V or .G 1 s 1 + en . 2 .S 3

Внимание! • Чтобы уточнить полный список поддерживаемых вентиляторов для CPU, зайдите, пожалуйста, на официальный сайт производителя или проконсультируйтесь с продавцом. • Разъемы CPUFAN1, SYSFAN1 поддерживают управление скоростью вращения вентилятора с линейным режимом. Для автоматического контроля скорости вентилятора процессора, зависящей от температуры процессора и системы, можно установить Control Center II. • Если на материнской плате недостаточно портов для подключения всех вентиляторов, Вы можете подключить их непосредственно к блоку питания через переходиники. • Перед первой загрузкой убедитесь в отсутствии проводов, которые могли бы попасть в лопасти вентиляторов.

Разъемы передней панели: JFP1, JFP2

Эти разъемы используются для подключения кнопок и светодиодных индикаторов, расположенных на передней панели системного блока. Разъем JFP1 соответствует стандарту Intel® Front Panel I/O Connectivity Design. Для упрощения процедуры подключения передней панели, воспользуйтесь M-Коннекторами. Вставьте все провода из системного блока в M-Коннекторы, а затем в материнскую плату. r ake Spe zer Buz D D in E LE P rL d o e n .N w e d 7 .Po sp n 5 u rou S . 3 .G 1

Внимание! • На разъемах из системного блока, контакты проводов положительной полярности помечены маленькими треугольниками. Используйте вышеприведенные схемы и надписи на M-Коннекторах для определения правильного положения и ориентации разъемов. • Большинство разъемы на панели переднего корпуса компьютера в основном будет подключен к JFP1.

Front Panel Audio Connector: JAUD1 Данный разъем позволяет подключить аудиоразъем на передней панели и соответствует стандартам Intel® Front Panel I/O Connectivity Design Guide. ct te e D e n o n h io P ct d e a e in et .H P D 0 o 1 .N IC 8 .M C nd 6 .N ou 4 Gr . 2 io n L e D n o N h E R P _S ne d o a E h e NS P .H E d 9 .S ea R 7 .H IC L 5 .M IC 3 .M 1

MS-7738 Системная плата

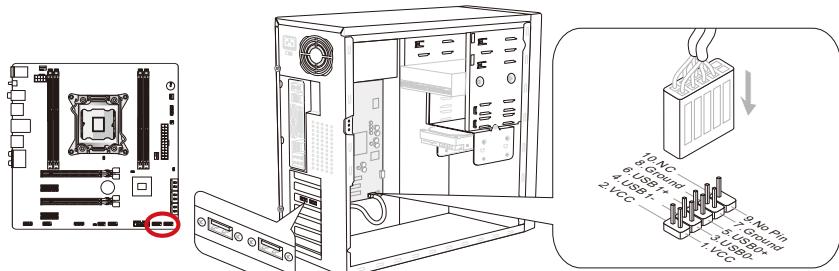

Выносные порты USB 2.0: JUSB1/ JUSB2 Разъем, соответствующий стандартам Intel® I/O Connectivity Design, идеально подходит для подключения высокоскоростных устройств USB, например жестких дисков USB, цифровых камер, МРЗ плееров, принтеров, модемов и т. д.

d C un + .N o 1 0 r B 1 .G S B1 8 U . S 6 .U C 4 VC . 2 in P nd o u + .N ro B0 9 G 0 . 7 .US B S 5 .U CC 3 .V 1

* Размещение системной платы на рисунке приведено только для примера.

Выносная планка USB 2.0 (опционально) Разъем JUSB1 (помеченный красным цветом) поддерживает новую технологию от MSI – SuperCharger. Она обеспечивает питание портов USB, достаточное для быстрой зарядки сотовых телефонов и прочих устройств с питанием от интерефейса USB. Для включения этой функции необходима установка приложения MSI SuperCharger на компьютер. После включения приложения SuperCharger разъем JUSB1 преобразует каналы передачи данных в дополнительные каналы питания, ускоряя зарядку подключенного устройства. Обратите внимание на то, что после включения приложения SuperCharger передача данных и синхронизация через разъем JUSB1 не осуществляется. Для использования разъема JUSB1 в качестве стандартного разъема USB 2.0 отключите приложение SuperCharger. Если компьютер находится в режиме ожидания или спящем режиме (S3/ S4/ S5), режим SuperCharger включается автоматически.

Внимание! • Помните, что во избежание повреждений, контакты VCC и GND должны быть правильно подключены. • Для стабильной зарядки, следует подключайть только по одному устройству на порт USB. • Технология SuperCharger доступна не со всеми моделями материнских плат MSI. О наличии технологии SuperCharger в конкретной модели материнской платы можно узнать на веб-сайте MSI. • Зарядка iPad, JUSB1 (помеченный красным цветом) возможна и в состояниях S3, S4, S5. • Мы рекомендуем не отсоединять устройство, если зарядка производится в состоянии S1.

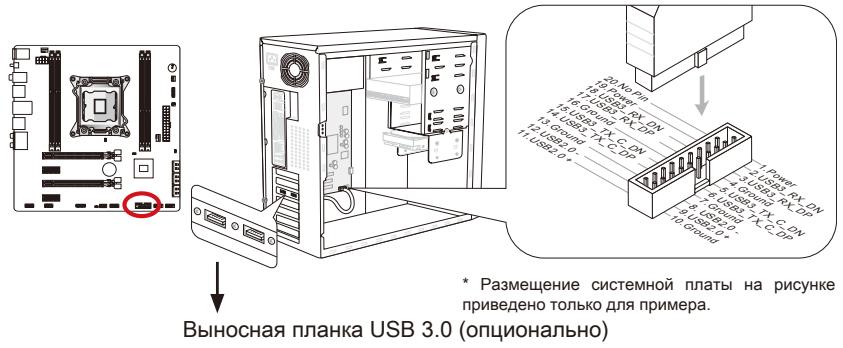

Выносные порты USB 3.0: JUSB3 Порт USB 3.0 обратно совместим с устройствами USB 2.0. Поддержка передачи данных со скоростью до 5 Гбит/с (SuperSpeed).

115V N D _ DP in N P r X _ D o e _R X _ P C D .N w 3 R _ _ 0 o B _ 2 .P S B3 nd X _C T 9 1 8.U US ou _ TX 1 7. Gr B3 _ 1 6. S B3 nd 1 .U S u .0 + o 5 1 4.U r B2 .0 1 3.G S B2 1 2.U S 1 1.U 1 N D _ DP N r X _ D e R X _ P w _ o 3 _R _C _D B .P S 3 d X C 1 .U SB un T _ _ X 2 o U 3 T r . B _ 3 G S 3 d . 4 .U B n 0 5 US rou 2. 0 + . 6 G SB 2. nd . 7 U B u . S 8 .U ro 9 0.G 1

* Размещение системной платы на рисунке приведено только для примера.

Выносная планка USB 3.0 (опционально)

Внимание! • Для использования устройства USB 3.0, оно должно быть подключено к порту USB 3.0 через (опциональный) USB 3.0-совместимый кабель.

Разъем датчика открывания корпуса: JCI1 К этому разъему подключается кабель датчика, установленного в корпусе. Датчик вскрытия корпуса срабатывает при вскрытии системного блока. Система регистрирует вскрытие и выводит на экран предупреждение. Для отключения предупреждения необходимо удалить записанное событие в настройках BIOS.

d n u RU ro T .G IN 2 .C 1

• Помните, что во избежание повреждений, контакты VCC и GND должны быть правильно подключены.

MS-7738 Системная плата

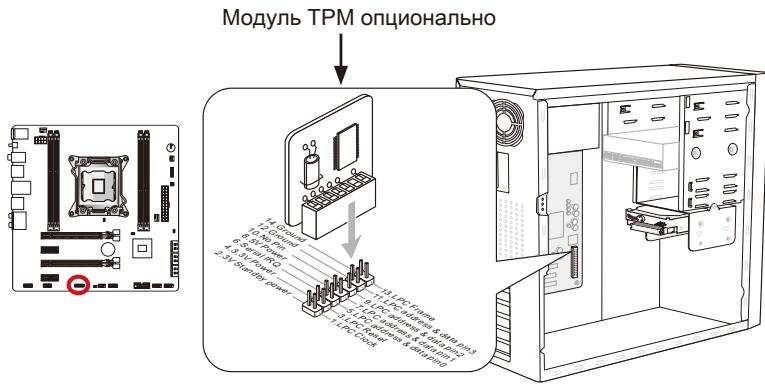

Разъем модуля ТРМ: JTPM1 Данный разъем подключается к модулю ТРМ (Trusted Platform Module). За более подробной информацией и назначениями обращайтесь к описанию модуля TPM. Модуль TPM опционально

3 in p 2 ta in a p 1 d ta pin 0 n e s & da ta pi m s & da ta a ra re s F d s & d C ad dre ss & P re s .L C d d s 3 P a d re 1 1.L C a dd et 1 P C a es k L . 9 .LP C R loc 7 .LP C C 5 .LP C 3 .LP 1

d n u d r ro un n r e .G ro Pi we Q r ow 4 1 2.G o Po IR we y p 1 0.N V ial o b 1 .5 er P nd 8 .S 3V ta 6 .3. S 4 .3V 2

* Размещение системной платы на рисунке приведено только для примера.

Разъем последовательного порта: JCOM1 Данный разъем является высокоскоростным последовательным портом передачи данных 16550А с 16-разрядной передачей FIFO. К этому разъему можно подключить устройство c последовательным интерфейсом. in P o .N S 0 T R 1 .C S 8 D R . 6 T .D N 4 SI . 2 I S d .R T n 9 . R r ou T 7 .G U 5 . SO C D 3 .D 1

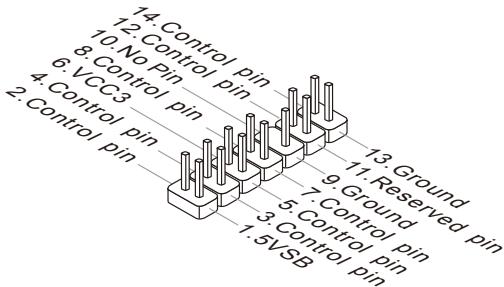

Разъем Voice Genie: JDLED3 (опционально) Этот разъем используется для подключения к модулю управления звуком (опционально). За более подробной информацией и назначениями обращайтесь к руководству пользователя.

in p d n d u rve ro se d in p .G e n l in u p 3 1 .R ro tro l in 11 .G on tro l p n tro 9 C . 7 .Co n B o S 5 C . 3 .5V 1

in p n l i o p tr l n n o o ntr n pi .C o Pi ol 4 in 1 2.C o tr p 1 0.N on 3 l pin 1 C C tro l . 8 .VC n ro t 6 Co n . 4 .Co 2

Этот разъем используется для подключения к опциональной передней панели для управления OC Genie и некоторыми дополнительными функциями. За более подробной информацией и назначениями обращайтесь к руководству пользователя. in lP o tr n O o RB .C 2 .TU 1 in P O o RB .N 4 .TU 3

Разъем панели MultiConnect: JTURBO1 (опционально)

MS-7738 Системная плата

V-Check Points Данные контрольные точки используются для измерения текущего напряжения системы. Для проверки напряжения необходим мультиметр (приобретается отдельно). Для проверки напряжения, установите переключатель вольтметра в “DC”, Прикрепите положительный вывод (красный) мультиметра к разъему контрольной точки напряжения и отрицательный вывод (черный) к клемме заземления (GND). Контрольные точки напряжения приведены в таблице. GND PCH_1P5V PCH_1P1V CPU_PLL DDR_C/D DDR_A/B CPU_SA CPU_IO CPU_CORE

Напряжение PCH 1.5. Напряжение PCH – это напряжение, подаваемое на микросхему PCH (Platform Controller Hub).

Напряжение PCH 1.1. Соответствует PCH_1P5V.

Напряжение CPU_PLL. Напряжение PLL – это напряжение, подаваемое на схему фазовой синхронизации процесса (process Phase Lock Loop). Напряжение канала 2 и 3 памяти. Напряжение DDR – это напряжение, подаваемое на модули памяти DDR на системной плате. При понижении временных параметров DDR может потребоваться повышение напряжения для обеспечения стабильной работы.

Напряжение канала 0 и 1 памяти. Соответствует DDR_C/D.

Напряжение системного агента CPU (iMC). Напряжение CPU SA – это напряжение, подаваемое на IMC (Integrated Memory Controller) на CPU. Сильный разгон может потребоваться более высокое напряжение CPU SA для обеспечения стабильной работы. Напряжение CPU IO (Uncore). Напряжение CPU IO – это напряжение, подаваемое на Uncore на CPU. Сильный разгон может потребоваться более высокое напряжение CPU IO для обеспечения стабильной работы. Напряжение ядра CPU. Напряжение ядра CPU – это напряжение, подаваемое на ядро CPU. Сильный разгон может потребоваться более высокое напряжение ядра CPU для обеспечения стабильной работы.

CPU_IO CPU_CORE Ru-24

Перемычки Перемычка очистки данных CMOS: JBAT1 На плате установлена CMOS память с питанием от батарейки, хранящая данные о конфигурации системы. С помощью памяти CMOS, система автоматическизагружается каждый раз при включении. Если у вас возникает необходимость сбросить конфигурацию системы (очистить CMOS), воспользуйтесь этой перемычкой.

Перед очисткой данных CMOS убедитесь в том, что питание системы выключено. Очистка CMOS производится путем замыкания контактов. Избегайте очистки CMOS при работающей системе: это может, повредить системную плату.

Перемычка загрузки при низких температурах: JCOLD1, JCOLD2 Эти перемычки используются для охлажденной системы жидкого азота, чтобы загрузить под крайне низкой температурой. Попробуйте установить одну или две перемычки в положение Включено для увеличения удачной вероятности загрузки.

Внимание! Разгон при экстремально низких температурах, пользователь производит на свой страх и риск. Результаты разгона могут варьироваться в зависимости от версии CPU.

MS-7738 Системная плата

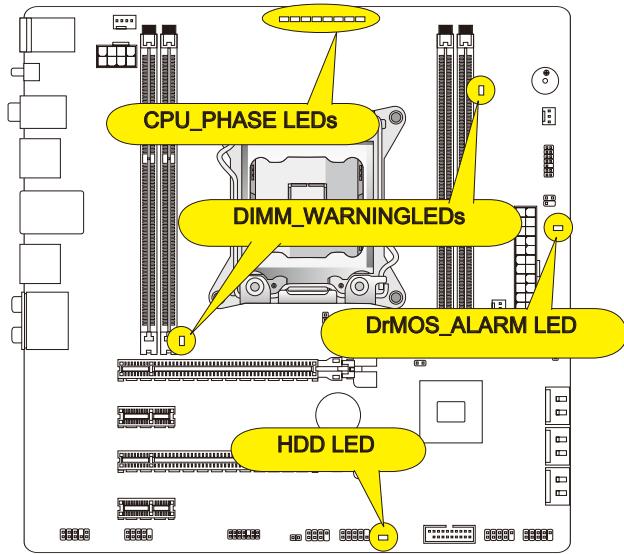

Индикаторы фаз CPU (CPU_PHASE LEDs) Эти индикаторы реагируют на уровень загрузки CPU. Больше количество фаз делает питание процессора более стабильным.

Индикаторы DIMM_WARNING (DIMM_WARNING LEDs)

Эти индикаторы светятся, когда в слоты DIMM2 и DIMM4 установлены модули памяти не соответствующие дизайну платы.

Индикатор DrMOS_ALARM (DrMOS_ALARM LED) Этот индикатор светится при перегреве DrMOS.

Индикатор жесткого диска (HDD LED) Этот индикатор показывает активность диска HDD.

Настройка BIOS Технология Click BIOS II проектированна компанией MSI, предлагающая Графический пользовательский интерфейс для установки параметров BIOS мышью и клавиатурой. С помощью the Click BIOS II, пользователь может изменять настройки BIOS, отслеживать температуру CPU, определять приоритетность устройств загрузки и просматривать системную информацию, такую как наименование CPU, объем DRAM, версию OS и версию BIOS. Пользователь может импортировать и экспортировать сохраненный профиль системы или обмениваться им с друзьями. Подключаясь к Интернету, пользователи могут просматривать веб-страницы, проверять почту и использовать Live Update.

Вход Включите компьютер и дождитесь начала процедуры самотестирования POST (Power On Self Test). При появлении на экране сообщения, приведенного ниже, нажмите на клавишу <DEL> для входа в Setup.

Если сообщение исчезло, а вы не успели нажать клавишу, перезапустите систему, выключив и снова включив питание, или нажав кнопку RESET. Можно, также, перезапустить систему, нажав одновременно клавиши <Ctrl>, <Alt>, и <Delete>.

Внимание! Для улучшения производительности системы, BIOS постоянно обновляются. Поэтому, приведенное здесь описание может несколько отличаться от описания для новой версии, и служит исключительно в качестве примера.Общие

Press DEL to enter Setup Menu, F11 to enter Boot Menu (Нажмите на клавишу DEL для входа в меню настройки, F11 для входа в меню загрузки)

MS-7738 Системная плата

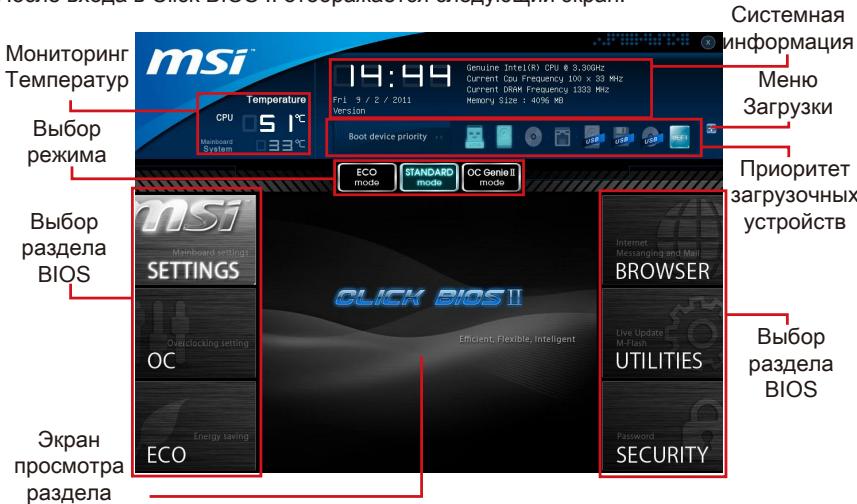

После входа в Click BIOS II отображается следующий экран. Мониторинг Температур Выбор режима Выбор раздела BIOS

Системная информация Меню Загрузки Приоритет загрузочных устройств

Выбор раздела BIOS Экран просмотра раздела Внимание!

Изображения в данном руководстве приведены только для справки и могут отличаться от приобретенного изделия. Для получения подробной информации обращайтесь к реальным экранам системы. ▶ Мониторинг температур Данный пункт показывает температуру процессора и материнской платы. ▶ Cистемная информация Данный пункт показывает время, дату, наименование CPU, частоту CPU, частоту DRAM, объем DRAM и версию BIOS. ▶ Выбор раздела BIOS Эти пункты используются для выбора меню BIOS. Доступны следующие опции: ■ SETTINGS - (НАСТРОЙКИ) – в данном меню можно задать собственные настройки для функций чипсета и загрузочных устройств. ■ OC (РАЗГОН) – Это меню позволяет управлять тактовыми частотами и напряжениями при разгоне системы. Повышение частоты может повысить производительность. Однако слишком сильный разгон и пывышенная температура элементов могут привести к нестабильной работе системы. По этому мы не рекомендуем использовать этот раздел неопытным пользователям. ■ ECO (ЭКО) – в этом меню содержатся настройки, относящиеся к энергосбережению. ■ BROWSER (браузер) – эта функция используется для входа в веб браузер MSI Winki. ■ UTILITIES (СЛУЖЕБНЫЕ ПРОГРАММЫ) – данное меню содержит служебные программы для создания резервных копий и обновления системы. Ru-28

SECURITY (БЕЗОПАСНОСТЬ) – меню безопасности используется для защиты системы и предотвращения изменения настроек системы неавторизованным пользователем.

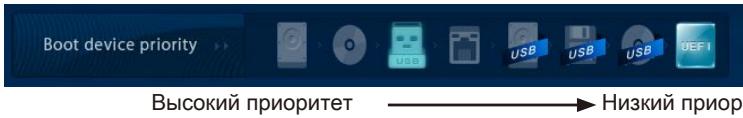

▶ Приоритет загрузочных устройств Вы можете изменять приорит загрузки устройств, путем перемещения пиктограмм. ▶ Меню Загрузки Эта кнопка используется для открытия меню загрузки. Щелкните на на значек устройства чтобы начать немедленную загрузку с него. ▶ Выбор режима Данная функция позволяет загрузить прессеты с настройками энергосбережения или разгона. ▶ Экран просмотра раздела В этой области отображаются настройки BIOS и дополнительная информация.

Панель настройки приоритета загрузочный устройств

В данной строке показана информация о установленном приоритете загрузочных устройств. Подсвеченная пиктограмма указывают на то, что устройство активно.

Щелкните на значек устройства и перетащите его влево или вправо по списку, чтобы указать приоритет загрузки.

Использование Click BIOS II позволяет управлять настройками BIOS с помощью мыши и клавиатуры. В нижеследующей таблице перечислены и описаны функциональные клавиши и действия с помощью мыши. Функциональная клавиша

Перемещение указателя <Enter>

Выбор значка/области Щелчок/ двойной щелчок левой кнопкой

MS-7738 Системная плата

Переход в меню Exit (Выход) или возврат к предыдущему меню из подменю Щелчок правой кнопкой

Увеличение или изменение значения параметра.

Уменьшение или изменение значения параметра.

Установка оптимальных настроек

Сохранить перезагрузиться

Сохранить снимок экрана на диск USB FAT/FAT32

Подменю Слева от пункта меню имеется иконка с указателем, это означает что в этом пункте есть подменю, которое содержит дополнительные настройки. Используйте управляющие клавиши ( ↑↓ ) или мышь для выбора, а затем нажмите <Enter> или дважды щелкните левую кнопку мыши, чтобы вызвать подменю. Чтобы вернуться в главное меню, просто нажмите <Esc > или щелкните правой кнопкой мыши.

Общая справка В режиме Click BIOS II имеется возможность получения подробной справки. Ее можно вызвать из любого меню простым нажатием <F1> или нажатием HELP на экране BIOS setting. В окне справки будут перечислены все возможные настройки в выбранном пункте меню.

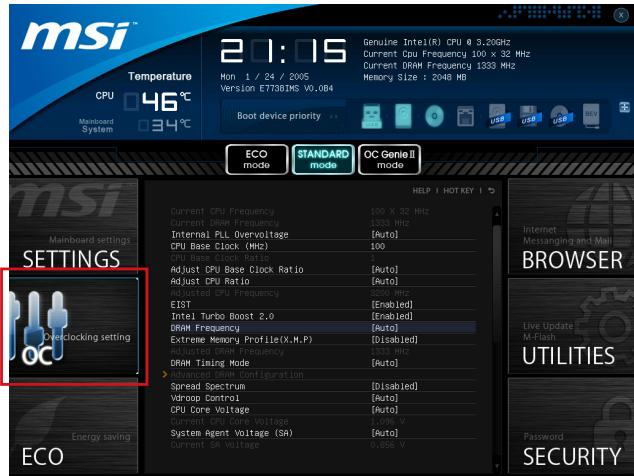

Меню OC Данное меню предназначено для опытных пользователей и предоставляет возможности для “Overclocking (разгона)” системы.

• Разгонять ПК вручную рекомендуется только опытным пользователям. • Производитель не гарантирует успешность разгона. Неправильное выполнение разгона может привести к аннулированию гарантии и серьезному повреждениюь оборудования. • Неопытным пользователям, рекомендуется использовать OC Genie. ▶ Current CPU/ DRAM Frequency Данные элементы отображают тактовую частоту CPU и быстродействие памяти. Только для чтения. ▶ Internal PLL Overvoltage Данный параметр используется для регулировки напряжения ФАПЧ (PLL). ▶ CPU Base Clock (MHz) Этот пункт позволяет установить тактовую частоту Base clock CPU (в МГц). Изменение этого параметра обеспечивает возможность разгона CPU. Внимание, возможность успешного разгона не гарантируется. ▶ CPU Base Clock Ratio Этот пункт показывает тактовую частоту Base Clock CPU. Только для чтения. ▶ Adjust CPU Base Clock Ratio Этот пункт позволяет установить тактовую частоту Base clock CPU. ▶ Adjust CPU Ratio Определяет множитель, используемый для определения внутренней тактовой частоты процессора. Этот компонент можно изменять только в случае поддержки процессором данной функции. Ru-31

MS-7738 Системная плата

▶ Adjusted CPU Frequency Этот пункт показывает текущую частоту CPU. Только для чтения. ▶ EIST Технология Enhanced Intel SpeedStep позволяет установить уровень производительности процессора при электропитании от батареи или от сети. Данное поле появляется только в случае установки CPU, поддерживающего эту технологию. ▶ Intel Turbo Boost 2.0 Этот пункт используется для включения/ выключения технологии Intel Turbo Boost 2.0. Он повышает частоту процессора, когда прикладные программы требуют большей производительности, и TDP процессора это позволяет. ▶ DRAM Frequency Этот пункт используется для настройки частоты DRAM. Обратите внимание на то, что успешность разгона не гарантируется. ▶ Extreme Memory Profile (X.M.P) Этот пункт позволяет включить/выключить Intel Extreme Memory Profile (XMP). За дополнительной информацией обращайтесь на официальный вебсайт Intel. ▶ Adjusted DRAM Frequency Этот пункт показывает текущую частоту DRAM. Только для чтения. ▶ DRAM Timing Mode Определяет будут ли тайминги DRAM контролироваться данными из SPD (Serial Presence Detect) EEPROM на модуле DRAM. При выборе значения [Auto] тайминги DRAM, включая пункты меню, перечисленные ниже, устанавливаются BIOS в соответствии с данными из SPD. Установка значения в [Link] или [Unlink] позволяет вручную регулировать тайминги DRAM доступные в этом меню и переходить в подменю «Advanced DRAM Configuration» («Расширенная конфигурация DRAM»). ▶ Advanced DRAM Configuration Нажмите <Enter> для входа в подменю. ▶ Command Rate Данная настройка определяет скорость выполнения команд DRAM. ▶ tCL Контролирует время задержки CAS, которое определяет период (в тактах) между получением команды чтения и началом ее выполнения. ▶ tRCD Позволяет определить время перехода от RAS (строб адреса строки) к CAS (строб адреса столбца). Чем меньше тактов, тем выше скорость работы памяти DRAM. ▶ tRP Контролирует число циклов, которое может предзаряжать RAS (строб адреса строки). Если RAS не дается достаточно времени для накопления перед обновлением DRAM, данные в DRAM не сохраняются. Этот пункт применим, когда в системе установлена синхронная память DRAM. ▶ tRAS Определяет время, требуемое RAS (стробу адреса строки) для считывания из ячейки памяти или записи в нее. Ru-32

▶ tRFC Этот пункт определяет время, которое RFC затрачивает на чтение и запись в ячейку памяти. ▶ tWR Определяет минимальную временную задержку между выполнением операции записи и командой предзаряда. Позволяет усилителям считывания восстановить данные в ячейках памяти. ▶ tWTR Определяет минимальную временную задержку между выполнением операции записи и командой считывания столбца; позволяет системе ввода/вывода сбросить напряжения на усилителях считывания перед выполнением команды считывания. ▶ tRRD Параметр определяет задержку перехода от активного-к-активному состоянию для разных банков. ▶ tRTP Временной интервал между командами считывания и предзаряда.

▶ tWCL Данный параметр используется для синхронизации tWCL (задержка сигнала записи CAS). ▶ tCKE Данный параметр используется для установки ширины импульса модуля DRAM. ▶ tRTL Данный параметр используется для установки настроек задержки приемапередачи. ▶ tXP Когда DLL включен и на использовании эффективных команд можно выходить из режима снятия питания; когда DLL использует команду заморозки и не запер выходить из режима снятия питания предзаряда. ==Дополнительная конфигурация таймингов== Следующие пункты используются для установки таймингов чтения/ записи для памяти. ▶ tRRDR Read-Read Different Rank, same DIMM (Читать задержки разного ранга в одном и том же DIMM). ▶ tRRDD Read-Read Different Rank (Читать задержки разного ранга). ▶ tWWDR Write-Write Different Rank, same DIMM (Писать задержки разного ранга в одном и том же DIMM). Ru-33

▶ tFAW Данный параметр используется для настройки синхронизации tFAW (задержка активации четырех окон).

MS-7738 Системная плата

▶ tWWDD Write-Write Different Rank (Писать задержки разного ранга). ▶ tRWDRDD Read-Write Different Ranks same or Different DIMM (Читать-писать задержки разного ранга в одном или разных DIMM). ▶ tWRDRDD Write-Read Different Ranks same or Different DIMM (Писать-читать задержки разного ранга в одном или разных DIMM). ▶ tRWSR Read-Write Same Rank (Читать-писать задержки одного ранга). ▶ Spread Spectrum Данная функция уменьшает электромагнитные помехи, создаваемые тактовым генератором материнской платы.

Внимание! • При отсутствии электромагнитных помех оставьте значение [Disabled] (Выкл.) для оптимальной стабильности и производительности системы. Однако, при возникновении электромагнитных помех выберите параметр Spread Spectrum для их уменьшения. • Чем выше значение Spread Spectrum, тем ниже уровень электромагнитных помех, но при этом снижается и стабильность системы. Для выбора подходящего значения Spread Spectrum сверьтесь со значениями уровней электромагнитных помех, установленных местными нормами. • Не забудьте отключить функцию Spread Spectrum при разгоне материнской платы, поскольку даже небольшое искажение сигнала может привести к временному увеличению тактовой частоты и отказу «разогнанного» процессора. ▶ VDroop Control Этот пункт используется для выбора режима VDroop control. ▶ CPU Core Voltage/ System Agent Voltage (SA)/ CPU I/O Voltage/ CPU PLL Voltage/ DDR CH_A/B Voltage/ DDR CH_C/D Voltage/ DDR CH_A CA Vref Voltage/ DDR CH_B CA Vref Voltage/ DDR CH_C CA Vref Voltage/ DDR CH_D CA Vref Voltage/ DDR CH_A DQ Vref Voltage/ DDR CH_B DQ Vref Voltage/ DDR CH_C DQ Vref Voltage/ DDR CH_D DQ Vref Voltage/ PCH 1.1 Voltage/ PCH 1.5 Voltage. Данные функции используются для регулировки напряжения CPU, памяти и чипсета. ▶ Current CPU Core Voltage/ Current SA Voltage/ Current DDR CH_A/B Voltage/ Current DDR CH_C/D Voltage Эти пункты показывают текущее напряжение CPU core/ DRAM. Только для чтения. ▶ Overclocking Profiles Нажмите <Enter> для входа в подменю. ▶ Overclocking Profile 1/ 2/ 3/ 4/ 5/ 6 Нажмите <Enter> для входа в подменю. ▶ Set Name for Overclocking Profile 1/ 2/ 3/ 4/ 5/ 6 Укажите имя в этом поле. Ru-34

▶ Save Overclocking Profile 1/ 2/ 3/ 4/ 5/ 6 Сохраните текущие настройки разгона для выбранного профиля на ПЗУ. ▶ Load/ Clear Overclocking Profile 1/ 2/ 3/ 4/ 5/ 6 Сохранение/удаление настроек профиля разгона на ПЗУ. ▶ Overclocking Profile Save Сохранение текущих настроек разгона на флеш-диск USB. ▶ Overclocking Profile Load Загрузка сохраненных настроек с флеш-диска USB. ▶ OC Retry Count При неудачном разгоне, установка этого пункта в [3, 5] позволяет системе попытаться загрузиться 3/5 раза с заданной конфигурацией. Если загрузиться не удаласться все три раза, система восстановит настройки по умолчанию. ▶ CPU Specifications Нажмите <Enter> для входа в подменю. В данном подменю содержатся все ключевые функции CPU. Эта информация зависит от модели и предназначена только для чтения. Для просмотра этой информации нажмите на [F4].

▶ MEMORY-Z Нажмите <Enter> для входа в подменю. В данном подменю отражены все настройки и параметры синхронизации DIMM. Эта информация зависит от модели и предназначена только для чтения. Для просмотра этой информации нажмите на [F5]. ▶ DIMM1~4 Memory SPD Нажмите <Enter> для входа в подменю. Это подменю показывает информацию об установленных модулях памяти. ▶ CPU Features Нажмите <Enter> для входа в подменю. ▶ Hyper-Threading Technology Процессор использует технологию Hyper-Threading для увеличения производительности. Эта технология позволяет двум наборам регистров в процессоре исполнять инструкции одновремнно. Это увеличивает производительность системы. При выключении этой функции, процессор исполняет инструкции с помощью одного набора грегистров. Выключите этот пункт, когда данная система не поддерживает функцию HT, в противном случае это приведет к ненадежности и нестабильности. ▶ Active Processor Cores Этот пункт позволяет задать число активных ядер процессора. ▶ Limit CPUID Maximum Данный параметр граничивает допустимую использовании старых версий ОС.

▶ CPU Technology Support Нажмите <Enter> для входа в подменю. В данном подменю отображаются функции, установленные в процессоре. Эти значения нельзя изменять.

MS-7738 Системная плата

▶ Execute Disable Bit Может предотвратить определенные виды атак типа «переполнение буфера», когда вредоносные программы пытаются исполнить код для уничтожения системы. Рекомендуется не отключать данную опцию. ▶ Intel Virtualization Tech Улучшает виртуализацию и позволяет системе действовать в качестве нескольких виртуальных систем. Дополнительные сведения см. на официальном веб-сайте Intel. ▶ Intel VT-D Tech Этот пункт используется для включения/выключения технологии Intel VT-D. Дополнительные сведения см. на официальном веб-сайте Intel. ▶ Power Technology Данный параметр позволяет установить режим использования технологии Intel Dynamic Power. ▶ C1E Support Включает систему для снижения энергопотребления при простое CPU. Не все процессоры поддерживают функцию Enhanced Halt (С1Е). ▶ OverSpeed Protection Отслеживает ток, потребляемый ЦП, и энергопотребление; если оно превышает определенный уровень, процессор автоматически уменьшает тактовую частоту. При разгоне эту функцию рекомендуется отключить. ▶ Intel C-State C-state – состояние управления энергопотреблением, определяющее простои системы и понижающее энергопотребление соответствующим образом. ▶ Package C State limit Данный параметр позволяет выбрать режим C-state. ▶ Long duration power limit (W) Данный параметр используется для установки предельной мощности TDP для длительной работы. ▶ Long duration maintained (s) Данный параметр используется для установки времени обслуживания при установке предельной мощности для длительной работы. ▶ Short duration power limit (W) В данном поле устанавливается кратковременной работе.

▶ Primary plane turbo power limit (W) Данные поля позволяют установить основное ограничение TDP процессора для режима Turbo. ▶ 1/2/3/4/5/6-Core Ratio Limit Данные параметры отображают ограничение ускорения тактовой частоты процессора в системе 1/2/3/4/5/6 ядра.

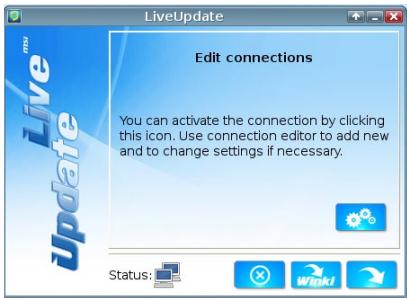

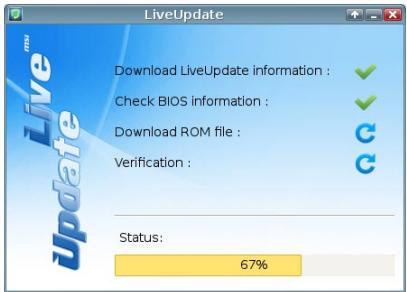

Обновление BIOS с помощью Live Update В данном разделе рассказывается о том, как обновить BIOS с помощью приложения Live Update, перед входом в операционную систему. При подключении к Интернету Live Update автоматически обновляет BIOS. Для обновления BIOS с помощью приложения Live Update следуйте следующим указаниям: 1. Нажмите на кнопку Live Update в меню BIOS UTILITIES (СЛУЖЕБНЫЕ ПРОГРАММЫ BIOS). (Требуется предварительная установка Winki).

3. Нажмите на кнопку “Далее”

4. Live Update автоматически обнаруживает версию BIOS и загружает соответствующий файл.

5. Нажмите на кнопку подтверждения

для обновления BIOS.

Внимание! Не обновляйте BIOS, если система работает нормально. Ru-37

2. Установите подключение, при необходимости нажав на кнопку настройки .

MS-7738 Системная плата

Сведения о программном обеспечении Установите в привод оптических дисков прилагаемый к системной плате компакт диск «Driver/Utility». Установка запустится автоматически. Выберите драйвер или служебную программу и следуйте инструкциям на экране для завершения установки. Содержимое Disc-диска с драйверами и служебными программами: - Driver menu (Меню драйверов): На нем содержатся доступные драйверы. Для использования устройства установите нужный драйвер. - Utility Menu (Служебные программы): Диск позволяет установить имеющееся на нем прикладное программное обеспечение. - Service base menu (Сервисные программы): С помощью данного меню можно выйти на официальный веб-сайт компании MSI. - Product info menu (Информация о продукте): Отображается последняя информация по продукту компании MSI. - Security Menu (Меню Безопасность): Содержит полезную антивирусную программу.

Внимание! Для получения последних версий драйверов и микропрограмм BIOS, позволяющих повысить производительность системы, обращайтесь на официальный веб-сайт компании MSI.

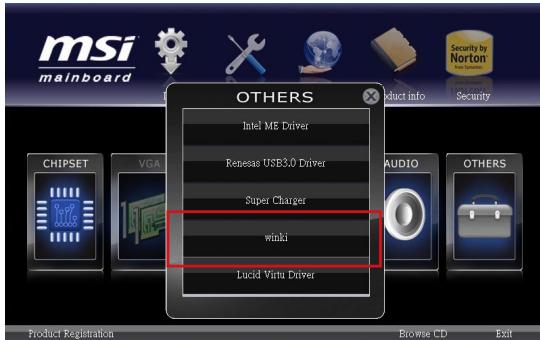

Установка Winki Для работы с BIOS BROWSER (веб браузер в BIOS) и UTILITIES (СЛУЖЕБНЫЕ ПРОГРАММЫ) необходима предварительная установка Winki в OS Windows (пакет установки находится на диске с драйверами MSI). Для установки Winki выполните следующие действия:

1. Включите компьютер и войдите в ОС Windows. 2. Вставьте диск драйверов MSI в оптический привод. Автоматически появляется экран установки. 3. Щелкните на вкладке Driver (Драйвер). 4. Нажмите на кнопку OTHERS (ПРОЧИЕ). 5. Выберите Winki для начала установки. 6. После завершения установки перезагрузите копмьютер. Ru-38
