| Type de produit | Carte mère ATX |
| Marque | MSI |
| Modèle | 970A-G46 |
| Socket CPU | AM3+ (compatible AM3) |
| Processeurs supportés | AMD Phenom II, Athlon II, Sempron |
| Chipset | AMD 970 + SB950 |
| Type de mémoire | DDR3, jusqu'à 2133 MHz (OC) |
| Capacité maximale de mémoire | 32 Go (4 x DIMM) |
| Nombre de slots mémoire | 4 x DDR3 DIMM |
| Support multi-GPU | AMD CrossFireX, NVIDIA SLI |
| Slots d'extension | 2 x PCIe 2.0 x16, 2 x PCIe 2.0 x1, 2 x PCI |
| Audio | Realtek ALC892, 8 canaux HD |
| LAN | Realtek RTL8111E, 10/100/1000 Mbps |
| Ports SATA | 6 x SATA 6 Gb/s (RAID 0/1/5/10) |
| Ports USB (arrière) | 2 x USB 3.0, 6 x USB 2.0 |
| Connecteurs d'alimentation | 24-pin ATX, 8-pin CPU |
| Dimensions | ATX (22.5 cm x 30.5 cm) |
| Fonctions BIOS | Click BIOS II, OC Genie, Live Update |
FOIRE AUX QUESTIONS - 970A-G46 MSI
Questions des utilisateurs sur 970A-G46 MSI
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Carte mère au format PDF gratuitement ! Retrouvez votre notice 970A-G46 - MSI et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 970A-G46 de la marque MSI.
MODE D'EMPLOI 970A-G46 MSI
En tant qu'écologiste et afin de protégerr l'environnement, MSI tient à rappeler ceci...
Au sujet de la directive européenne (EU) relative aux déchets des équipements électriques et électroniques, directive 2002/96/EC, prenant effet le 13 août 2005, que les produits électriques et électroniques ne peuvent être déposés dans les décharges ou tout simplement mis à la poubelle. Les fabricants de ces équipements seront obligés de recueillir certains produits en fin de vie. MSI prendra en compte cette exigence relative au retour des produits en fin de vie au sein de la communauté européenne. Par conséquent vous pouvez returner localement ces matériels dans les points de collecte.
Comme avec npednpnHMaet akTbHbIe deiCTBnI NO 3aunTe OkpykaUoIe cpebl, nO3ToMnHaONmHaem Bam, YTO....
B cooTBETCBH C napEkTBOU EBponeckoro Co03a (EC) no npedeTBPAWENENIO 3AQR3HENIA OKPYKAUOIe CPEIb ICNOIb3OBaHHBIM 3JEKTPUYECKM IN 3JEKTPoHHIM o6opyDoBaHnEM (DpeKtBa WEEE 2002/96/EC), BCTyaIooJI B CNLY 13 ABycTa 2005 rOda, n3dEJNA, OTHOscIuIeC K 3JEKTPUYECKOMY n 3JEKTPoHHOMY o6OpyDoBaHnIO, He MOrTy paccMaTpNbAIBcra KaK 6blTOBO MyCop, PO3ToMy npOn3BoIteNI BblIepeuNCIeHHORO 3JEKTPoHHORO o6OpyDoBaHnIA O63aHbI npINHMATb erO dIg nepepa6OtKn IO OKOHauHN Cpoka cnjxkbI. MSI o63ayetc4 co6HIOaTb Tpe6oBaHnIA NO pnpMePy npOduKynn, npOdaHHoN IO mapKoMSI Ha TepprTOPi EC, B nepepa6OtKn IO OKOHauHN Cpoka cnjxkbI. Bbl MoKeTe BePhytB 3TN n3dEJI N B cneuaIIIN3IPoBAHHble nyHKTb II pInema.
Spécifications... Fr-2 Guide Rapide Des Connecteurs. Fr-4 Guide rapide du panneau arrière. Fr-6 Processeur: CPU. Fr-8 Trous Tarés de Montage. Fr-11 Connecteurs d'alimentation... Fr-12 Mémo Fr-13 Emplacements d'extension. Fr-15 Connecteurs internes.. Fr-16 Cavaliers. Fr-21 Indicateurs de Statut LED. Fr-22 Réglage BIOS. Fr-23 Information Logiciel. Fr-33
XapakTepeNCTnKu Ru-2 KpaTKoe pyKOBOcTBo no pa3bemam Ru-4 Pa3bembl Ha 3aHnei paHei. Ru-6 CPU (Lentpahlbny npoceccop) Ru-8 OTBepTnIpoUyctaHOBOUHbIE BnHTbl. Ru-11 3JIeKtpoNTaHne. Ru-12 Pamr. Ru-13 CnoTbI paCunpeHnra. Ru-15 Pa3beMbI. Ru-16 Pepembykn. Ru-21 CBeToBbIe HndIkAtOpbl. Ru-22 Hacrpoika BIOS Ru-23 CbeHnO nporpaMMHom oecnehen Ru-34
970A-G46/ 970S-G46
■ AMD® Phenom™ II, Athlon™ et Sempron processeurs dans le paquet AM3/ AM3+. (Pour plus d'information sur le CPU, veuillez visiter http://www.msi.com/service/cpu-support)
Jeux de puces
Puces AMD970 & SB950
Mémoire supportée
4x DDR3 DIMMs supportent DDR3 2133 (OC)/ 1866/ 1600/ 1333/ 1066 DRAM (32GB Max) - Supporte le mode quatre-canal, un DIMM par canal ( OC = OverClocking, pour plus d'information sur les composants compatibles, veuillez visiter http://www.msi.com/service/test-report)
Supporte LAN 10/100/1000 Fast Ethernet par Realtek® RTL8111E
Audio
- HD audio codec intégré par Realtek® ALC892 8-canaux audio avec détection de prise
- 6 x ports SATA 6Gb/s par AMD® SB950
SATA1-6 supportent RAID 0/1/5/10 par AMD® SB950
USB 3.0
2x ports USB 3.0 I/O arrêté par ASMédia® ASM1042
Multi-GPU
Supporte la Technologie ATI® CrossFireX™ Supporte la Technologie NVIDIA® SLITM
Connecteurs & boutons

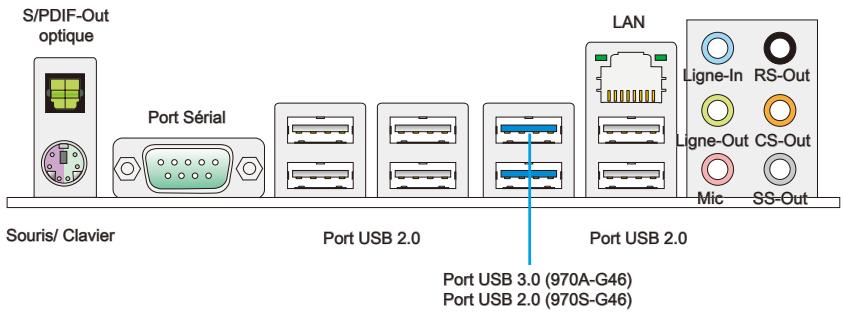

Panneau arrête
- 1x port S/PDIF-Out optique
- 1x port clavier/souris PS/2
- 1x port Serial
- 6x ports USB 2.0, 2x ports USB 3.0 (970A-G46)
- 8x ports USB 2.0 (970S-G46)
- 1x port LAN
- 6x ports audio
Connecteurs intégrés
- 3x connecteurs USB 2.0
- 1x connecteur de module TPM
- 1x connecteur audio avant
- 1x connecteur Châssis Intrusion
- 1x connecteur S/PDIF-out
Emplacements
2x emplacements PCIe 2.0 x16
- PCI_E2 supporte jusqu'à la vitesse PCIe x16 (lorsque PCI_E4 est vide) ou la vitesse PCIe x8 (lorsque PCI_E4 est installé) - PCI_E4 supporte jusqu'à la vitesse PCIe x8
2x emplacements PCIe 2.0 x1 2x emplacements PCI, supportent l'interface bus PCI 3.3V/5V
Dimension
ATX (22.5 cm × 30.5 cm)
Trous taraudés de montage
6x trous de montage
Si vous désirez acheter des accessoires et vous avez besoin de numéros des pièces, vous pouvez chercher sur la page website et tracer les détails sur notre adresse ci-dessous
http://www.msi.com/index.php

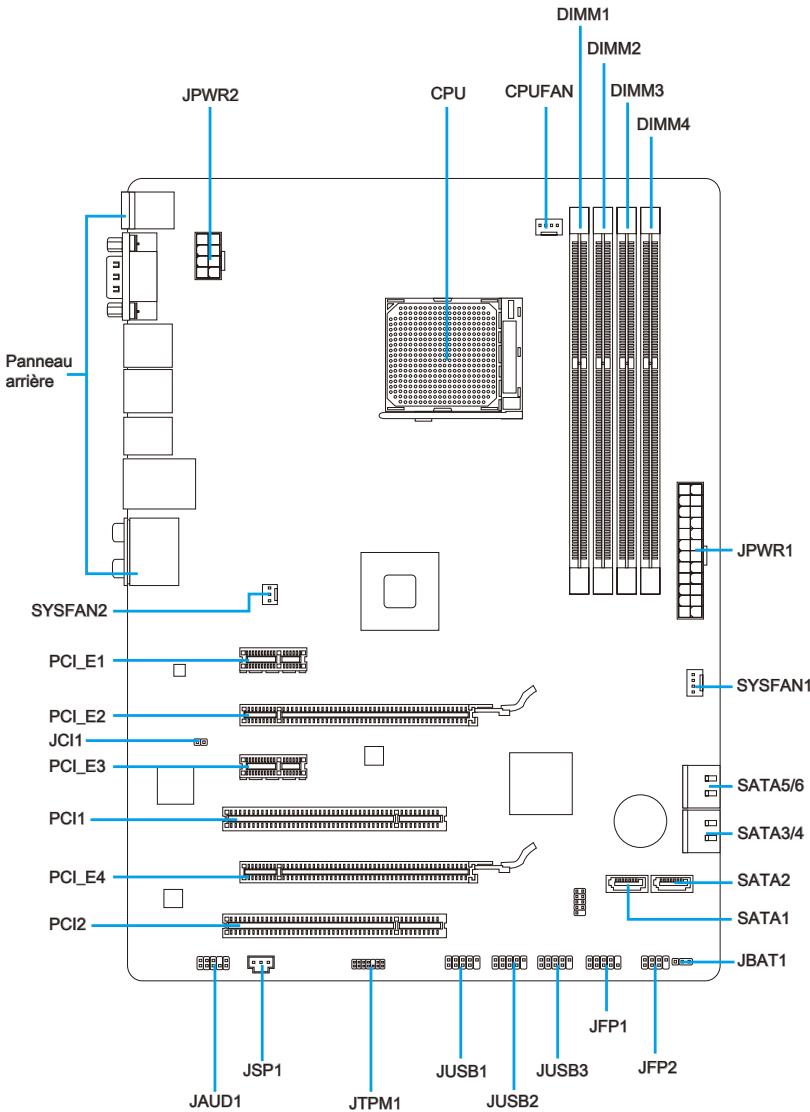

Guide rapide des connecteurs

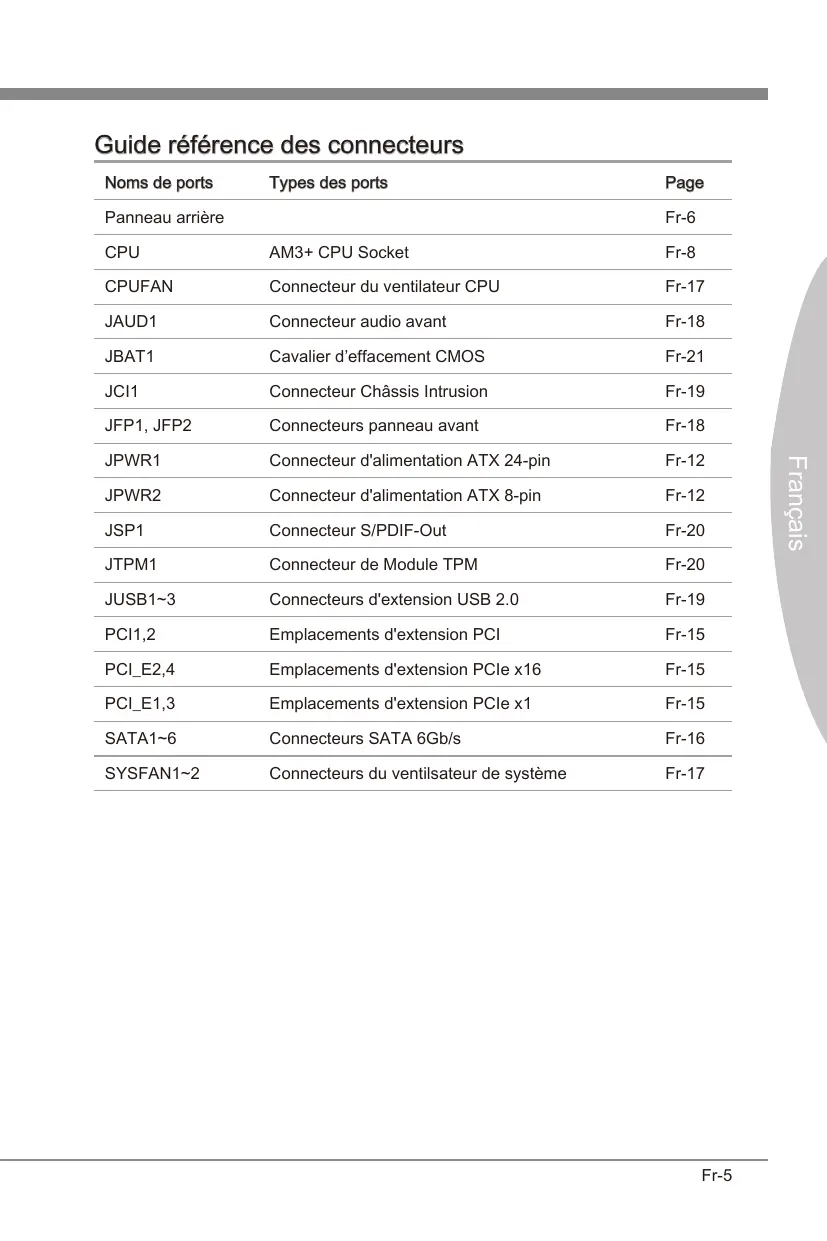

Guide référence des connecteurs
| Noms de ports | Types des ports | Page |
| Panneau arrière | Fr-6 | |
| CPU | AM3+ CPU Socket | Fr-8 |
| CPUFAN | Connecteur du ventilateur CPU | Fr-17 |
| JAUD1 | Connecteur audio avant | Fr-18 |
| JBAT1 | Cavalier d'effacement CMOS | Fr-21 |
| JCI1 | Connecteur Châssis Intrusion | Fr-19 |
| JFP1, JFP2 | Connecteurs panneau avant | Fr-18 |
| JPWR1 | Connecteur d'alimentation ATX 24-pin | Fr-12 |
| JPWR2 | Connecteur d'alimentation ATX 8-pin | Fr-12 |
| JSP1 | Connecteur S/PDIF-Out | Fr-20 |
| JTPM1 | Connecteur de Module TPM | Fr-20 |
| JUSB1~3 | Connecteurs d'extension USB 2.0 | Fr-19 |
| PCI1,2 | Emplacements d'extension PCI | Fr-15 |
| PCI_E2,4 | Emplacements d'extension PCIe x16 | Fr-15 |
| PCI_E1,3 | Emplacements d'extension PCIe x1 | Fr-15 |
| SATA1~6 | Connecteurs SATA 6Gb/s | Fr-16 |
| SYSFAN1~2 | Connecteurs du ventilsateur de système | Fr-17 |
S/PDIF-Out optique
Ce connecteur est utilisé pour relier l'interface S/PDIF (Sony et Philips Digital Interconnect Format) de la transmission audio numérique à un haut-parleur externe via un câble de fibre optique.
Souris/clavier
Connecteur souris/ clavier DIN de PS / 2 pour une souris ou un clavier PS / 2.
Le connecteur de série est un port de communication de haute vitesse 16550A qui envoie/reçoit 16 bytes FIFOs. Vous pouvez y attacher une souris de série ou autres composants de série directement.
Port USB 2.0
Le port USB 2.0 sert à brancher des périphériques USB 2.0 tels que le clavier, la souris, ou d'autres périphériques compatibles USB 2.0.
>Port USB 3.0 (970A-G46)
Le port USB 3.0 est rétro-compatible avec les périphériques USB 2.0. Il supporte le taux de transfert jusqu'à 5 Gbit/s (Super-Vitesse).
Important
Si vous voulez installer un périphérique USB 3.0, il faut utiliser un cable USB 3.0 pour connecter au port USB 3.0.
La prise standard RJ-45 LAN sert à la connexion au réseau local (Local Area Network (LAN)).
| LED | Couleur | LED d'état | Condition |
| Gauche | Jaune | Eteinte | La connexion au réseau LAN n'est pas établie. |
| Allumée (Stable) | La connexion au réseau LAN est établie. | ||
| Allumée (Clignotante) | L'ordinateur communique avec un autre ordinateur sur le réseau local LAN. | ||
| Droite | Vert | Eteinte | Un débit de 10 Mbits/sec est sélectionné |
| Allumée | Un débit de 100 Mbits/sec est sélectionné | ||
| Orange | Allumée | Un débit de 1000 Mbits/sec est sélectionné |
Ports audio
Ces connecteurs audio seront pour les périphériques audio. Vous pouvez différencier leur utilisation grâce à la couleur des prises audio.
Bleu-Ligne in: sort à connecter les périphériques de sortie audio externe. - Vert-Ligne out: est utilisé pour un haut-parleur ou un casque. - Rose-Mic: est utilisé pour un microphone. - Noir-RS-Out: Acoustique arrière en mode de canal 4/5.1/7.1. - Orange-CS-Out: Centre/Caisson de basse en mode de canal 5.1/7.1. - Gris-SS-Out: Acoustique de côté en mode de canal 7.1.
Introduction du AM3/am3+cpu
La surface du CPU. N'oubliez pas d'appliquer une couche d'enduit thermique pour améliorer la dissipation de la chaleur.
La flèche d'or
Surchauffe
La surchauffe endommage sérieusement l'unité centrale et le système. Assurez-vous toujours que le ventilateur de refroidissement fonctionne correctement pour protéger l'unité centrale contre la surchauffe. Assurez-vous d'appliquer une couche d'enduit thermique (ou film thermique) entre l'unité centrale et le dissipateur thermique pour améliorer la dissipation de la chaleur.
Remplacement de l'unité centrale
Lorsque vous remplacez l'unité centrale, commencez toujours par couper l'alimentation électrique de l'ATX ou par débrancher le cordon d'alimentation de la prise mise à la terre pour garantir la sécurité de l'unité centrale.
Cette carte mère supporte l'overclocking. Néanmoins, veuillez vous assurer que vos composants soient capables de tolérer ces configurations anormales lors d'overclocking. Tout envie d'opérer au-dessus des spécifications du produit n'est pas recommandé. Nous ne garantissons pas les dommages et risques causés par les opérations insuffisantes ou au-dessus des spécifications du produit.

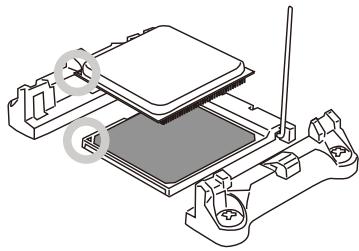

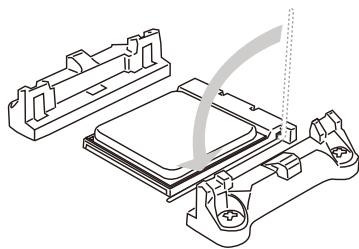

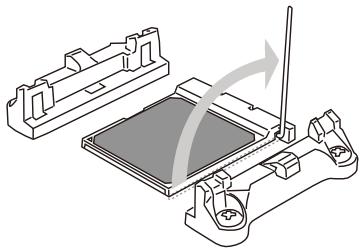

Installation du CPU et son ventilateur
Quand vous installez le CPU, assurez-vous que le CPU soit équipé d'un ventilateur de refroidissement attaché sur le dessus pour éviter la surchauffe. Néanmoins, n'oubliez pas d'appliquer une couche d'enduit thermique sur le CPU avant d'installer le ventilateur pour une meilleure dissipation de chaleur.
Suivez les instructions suivantes pour installer le CPU et son ventilateur correctement. Une mauvaise installation peut endommager votre CPU et la carte mère.
- Enlevez le levier de côté de la douille et assurez-vous de lever le levier jusqu'à 90 degrés.
- Trouvez la flèche d'or du CPU et mettez-la comme montré dans l'image. Le CPU ne s'installe que dans la position correcte.
- Si le CPU est correctement installé, les pins doivent s'intégrer complètement dans la douille et sont invisibles. Veuillez notes que toute violence ou une fausse installation peut endommager votre carte mère en permanance.

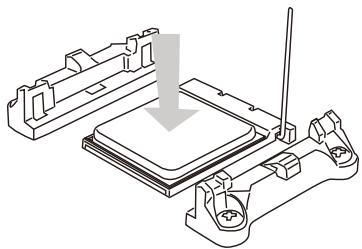

- Appuyez sur le CPU fermement dans la douille et fermez le levier. Puisque le CPU a une tendance de bouger lors de la fermetu

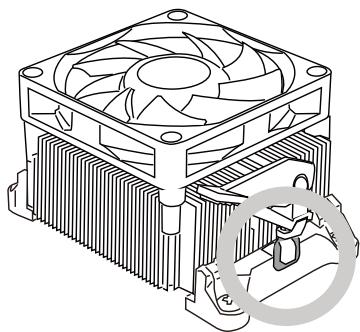

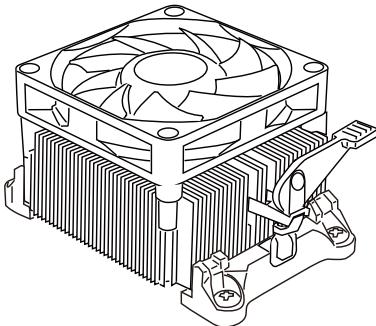

- Déposez l'ensemble du ventilateur sur le mécanisme de détention. Accrochez un côté du clip d'abord.

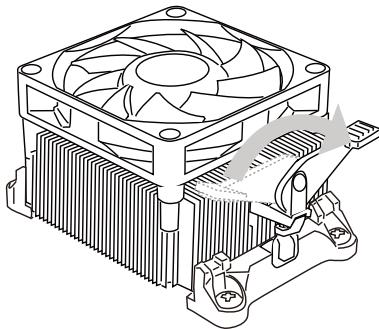

- Fixez le levier.
- Puis appuyez sur l'autre coté du clip pour fixer l'ensemble du ventilateur sur le mécanisme de retention. Localisez le levier de fixation et levez-le.
- Attachez le câble du ventilateur de CPU au connecteur sur la carte mère.
Important
- Quand vous déconnectez le Crochet de Sécurité du verrou fixé, il faut garder un œil sur vos doigts, parce qu’une fois le Crochet de Sécurité est déconnecté du verrou, le levier fixé jaillira immédiatement.
- Confirmez que le ventilateur du CPU est équipé d'un joint étanche avec le CPU avant de démarrer votre système.
- Veuillez vous référer à la documentation dans le paquet du ventilateur de CPU pour plus de détails sur l'installation du ventilateur de CPU.

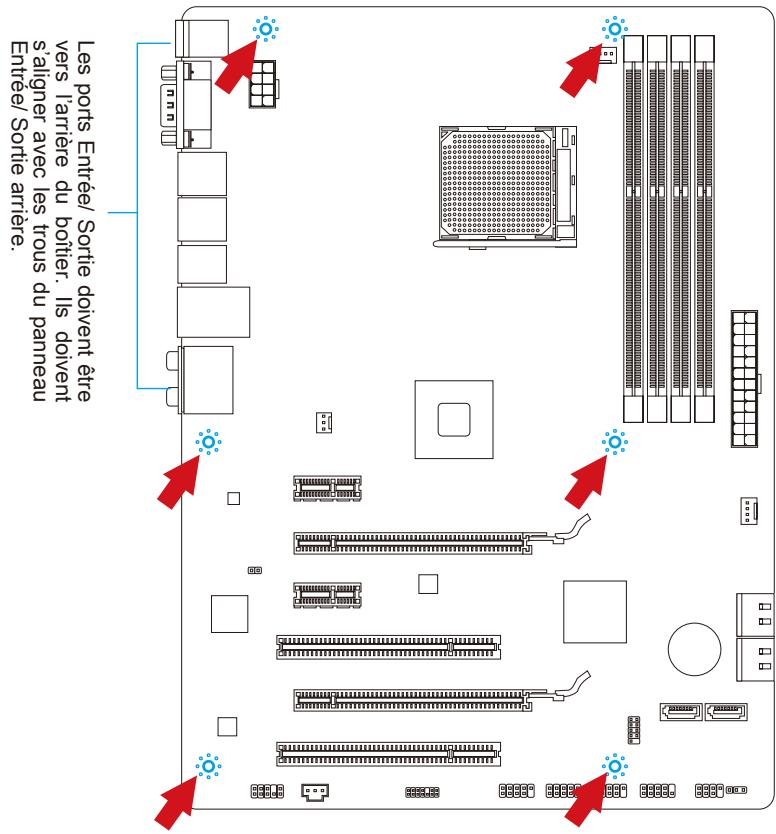

Trous taraudés de montage
Avant d'installer une carte mère, il faut d'abord installer les socles de montage nécessaires sur le plateau de montage du boîtier de l'ordinateur. Si le boîtier de l'ordinateur est accompagné par un panneau Entrée/Sortie arrêté, veuillez utiliser celui-ci que celui qui est fourni par défaut dans la boîte de la carte mère. Le panneau Entrée/Sortie arrêté doit se fixer facilement dans le boîtier sans recourir à des vis. Alignez les socles de montage du plateau avec les trous taraudés de la carte mère et sécurisez la carte mère avec les vis fournies avec le boîtier de l'ordinateur. L'emplacement des trous taraudés de la carte est montré ci-dessous. Pour plus d'informations, veuillez vous référer au manuel de votre boîtier ordinateur.
Important
- Installez la carte mère sur une surface plate et propre.
- Pour prévenir tous dommages à la carte mère, veuillez à n’avoir aucun contact entre la carte mère et le boitier de l’ordinateur hormis les socles de montage.
- Veuillez vous assurer qu'il n'y a pas de composant en métal mis sur la carte ou dans la boîte de l'ordinateur qui entraînerait un court-circuit à la carte mère.

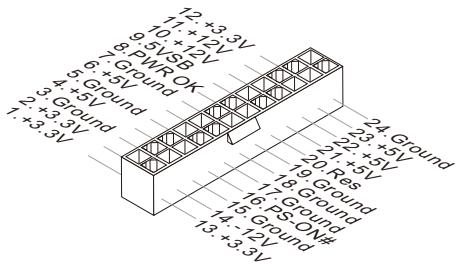

JPWR1: connecteur d'alimentation ATX 24-pin
Ce connecteur vous permet de relier une alimentation ATX 24-pin. Pour cela, alignez le câble d'alimentation avec le connecteur et appuyez fermement le câble dans le connecteur. Si ceci est bien fait, la pince sur le câble d'alimentation doit être accrochée sur le connecteur d'alimentation de la carte mère.
JPWR2: connecteur d'alimentation ATX 8-pin
Ce connecteur fournit l'alimentation de 12V au CPU.
Important
Veuillez vous assurer que tous les connecteurs sont connectés aux bonnes alimentations ATX afin de garantir une opération stable de la carte mère.
Mémoire
Ces emplacements DIMM sont destinés à installer les modules de mémoire. Pour plus d'informations sur les composants compatibles, veuillez visiter http://www.msi.com/service/test-report
DDR3
240-pin, 1.5V
Règle de population en mode double-canaux
En mode double-canaux, les modules de mémoire peuvent transmettre et recevoir les données avec simultanément deux lignes omnibus de données. L'activation du mode double-canaux peut améliorer les performances du système. Veuillez vous reporter aux illustrations suivantes pour connaître les règles de population en mode double-canaux.
Important
- Les modules de mémoire DDR3 ne sont pas interchangeables par DDR2 et vice versa. Vous devez toujours installer les modules de mémoire DDR3 dans les slots DDR3 DIMM.
- En mode double canaux, assurez-vous que vous installez les modules de mémoire du même type et de la même densité dans les slots DIMM de canaux différents.
- Pour lancer avec succès votre système, insérez tout d'abord les modules de mémoire dans le DIMM4/DIMM2.
- A cause du développement de la ressource du chipset, la densité du système sera détectée seulement jusqu'à 31+GB (non 32GB plein) quand chaque DIMM est installé avec un module de mémoire de 8GB.

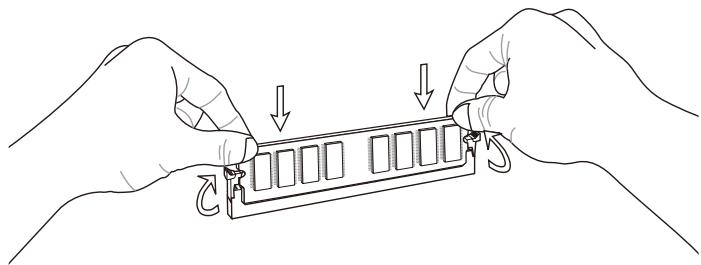

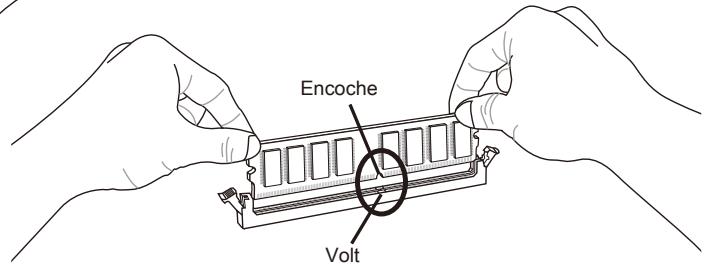

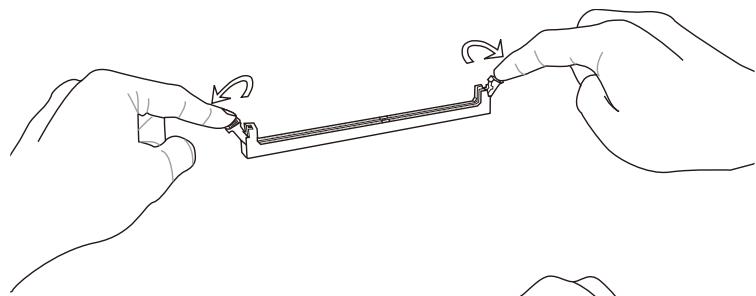

Installation des modules de mémoire
- Déverrouillez l'emplacement DIMM en repoussant les pinces de montage sur le côté. Insérez verticalement le module de mémoire dans l'emplacement DIMM. Le module de mémoire possède une seule encoche en son centre sur le bas et ne s'adaptera que s'il est orienté de la manière convenable à l'emplacement DIMM.
- Poussez le module de mémoire profondément dans l'emplacement DIMM. Les pinces plastiques de chaque côté de l'emplacement DIMM se ferment automatiquement lorsque le module de mémoire est correctement posé et vous entendrez un clic.
- Vérifiez manuellement si le module de mémoire a été verrouillé en place par les pinces de l'emplacement DIMM sur les côtés.

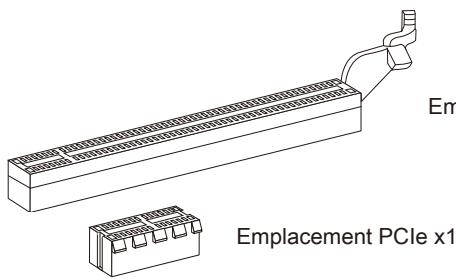

Emplacements d'extension
Cette carte mère contient de nombreux ports pour les cartes d'extension, tels que les cartes graphiques ou les cartes audio.
L'emplacement PCIe supporte la carte d'extension d'Interface PCIe.
L'emplacement PCI supporte la carte LAN, la carte SCSI, la carte USB et d'autres cartes ajoutées qui sont compatibles avec les spécifications de PCI.
Emplacement 32-bit PCI
Chemins de revendication d'interruption de PCI
IRQ est l'abréviation de "interrupt request line". Les IRQ sont des lignes de matériel sur lesquelles les périphériques peuvent émettre des signaux d'interruption au microprocesseur. Les pins de PCI IRQ sont typiquement connectés aux pins de bus PCI comme suivant :
| Ordre1 | Ordre2 | Ordre3 | Ordre4 | |
| PCI Emplacement1 | INT E# | INT F# | INT G# | INT H# |
| PCI Emplacement2 | INT F# | INT G# | INT H# | INT E# |
Important
Lorsque vous ajoutez ou retirez une carte d'extension, assurez-vous que le PC n'est pas relié au secteur. Lisez la documentation pour faire les configurations nécessaires du matériel ou du logiciel.

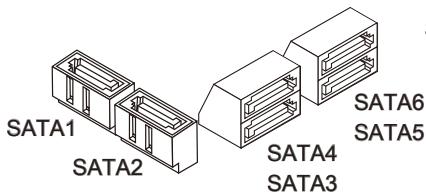

Sata1~6: connecteur SATA
Ce connecteur est un port d'interface de SATA haut débit. Chaque connecteur peut être relié à un appareil SATA. Les appareils SATA sont des disques durs (HDD), lecteurs d'état solide (SSD), et lecteurs optiques (CD/DVD/Blu-Ray).
* Le schéma de carte mère dans la figure n'est qu'à titre de référence.
SATA1~6 (6Gb/s, par AMD® SB950)
Important
- De nombreux périphériques SATA ont besoin d'un câble d'alimentation. Ce type de périphériques comprend les disques durs (HDD), les lecteurs d'état solide (SSD), et les périphériques optiques (CD / DVD / Blu-Ray). Veuillez vous référer au manuel des périphériques pour plus d'informations.
- Dans la plupart des boîtiers d'ordinateur, il est nécessaire de fixer les périphériques SATA, tels que HDD, SSD, et lecteur optique, avec des vis par les fixations ajustées. Référez-vous au manuel de votre boîtier ou de votre périphérique SATA pour plus d'instructions d'installation.
- Veuillez ne pas plier le câble de SATA. Autrement, il entraînerait une perte de données pendant la transmission.
- Les câbles SATA en ont des prises identiques sur chaque côté. Néanmoins, il est recommandé de connecter la prise plate sur la carte mère pour un gain d'espace.
CPUFAN, sysfan1~2: connecteur d'alimentation du ventilateur
Les connecteurs d'alimentation du ventilateur supportent les ventilateurs de type +12V. Si la carte mère est équipée d'un moniteur du matériel de système intégré, vous devrez utiliser un ventilateur spécial pourvu d'un capteur de vitesse afin de contrôler le ventilateur de l'unité centrale. N'oubliez pas de connecter tous les ventilateurs. Certains ventilateurs de système se connectent directement à l'alimentation au lieu de se connecter à la carte mère. Un ventilateur de système peut être relié à n'importe quel connecteur de ventilateur système.
CPUFAN
SYSFAN1
SYSFAN2
Important
- Veuillez vous référer au site officiel de votre processeur ou consulter libre vendeur pour couver ventilateurs de refroidissement CPU recommends.
- Les connecteurs CPUFAN supportent le contrôle Smart fan avec mode linéaire. Vous pouvez installer l'utilitaire Control Center II qui contrôle automatiquement la vitesse du ventilateur selon la température actuelle du CPU et du système.
- S'il n'y a pas assez de ports sur la carte mère pour connecter tous les ventilateurs du système, des adaptateurs sont disponibles pour connecter directement un ventilateur à l'alimentation du boîtier.
- Avant le premier démarrage, assurez-vous qu'aucun cable n'endommage les lames de ventilateurs.

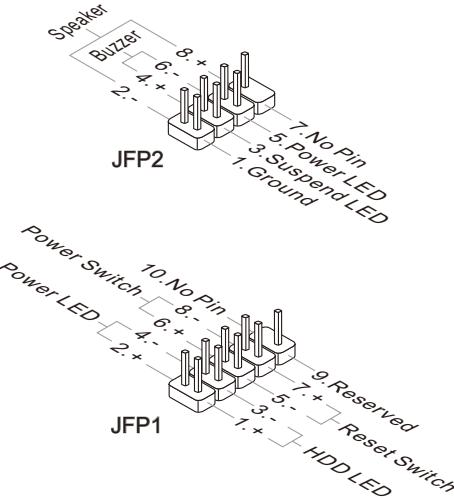

JFP1, JFP2: connecteur panneau avant
Ces connecteurs se connectent aux interrupteurs et LEDs du panneau avant. Le JFP1 est conforme au guide de conception de la connectivité Entrée/sortie du panneau avant Intel®. Lors de l'installation des connecteurs du panneau avant, veuillez utiliser les mConnectors attachés afin de vous simplifier l'installation. Connectez tous les fils du boîtier aux mConnectors et puis connectez les mConnectors à la carte mère.
Important
- Sur les branchements du boîtier, les broches marquées par de petits triangles sont des fils positifs. Veuillez utiliser les diagrammes ci-dessus et l'explication de mConnectors pour déterminer la bonne orientation et position des connecteurs.
- La majorité des connecteurs sur le panneau avant du boîtier d'ordinateur sont connectés au JFP1 à l'origine.
JAUD1: connecteur audio panneau avant
Ce connecteur vous permet de connecter un audio sur le panneau avant. Il est conforme au guide de conception de la connectivité Entrée/sortie du panneau avant Intel.

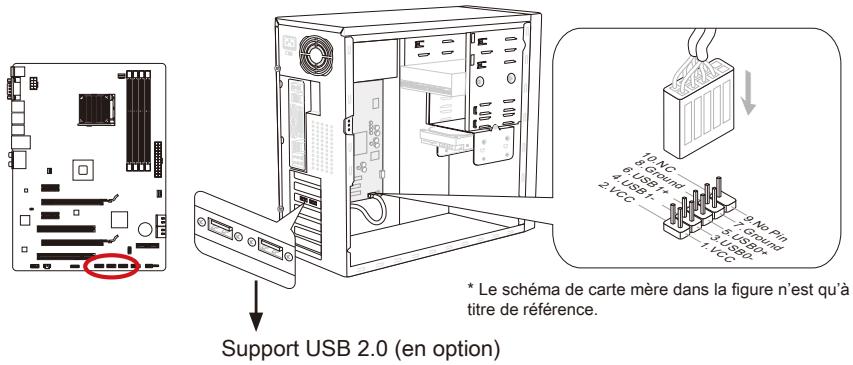

Jusb1~3: connecteurs d'extension USB 2.0
Ce connecteur est destiné à connecter les périphériques USB de haute-vitesse tels que lecteurs de disques durs (HDDs) USB, les appareils photo numériques, les lecteurs MP3, les imprimantes, les modems et les appareils similaires.
Important
Notez que les pins VCC et GND doivent être branchées correctement afin d'éviter tout dommage possible.
JCI1: connecteur chassis intrusion
Ce connecteur permet de connecter un câble de détecteur d'ouverture du boîtier. Lorsque le boîtier est ouvert, le détecteur en informera le système, qui affichera un message d'alerte. Pour effacer ce message d'alerte, vous devez entrer dans le BIOS et désactiver l'alerte.
JTPM1: connecteur de module TPM
Ce connecteur permet de relier un module TPM (Trusted Platform Module) en option. Veuillez vous référer au manuel du module TPM pour plus de détails.
Le schéma de carte mère dans la figure n'est qu'à titre de référence.

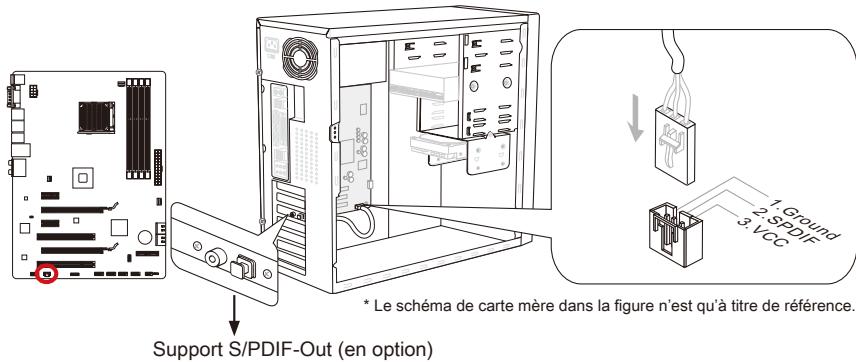

JSP1: connecteur s/pdif-out
Ce connecteur sert à connecter l'interface S/PDIF (Sony & Philips Digital Interconnect Format) pour une transmission audio numérique.
JBAT1: cavalier d'effacement CMOS
Il y a un CMOS RAM intégré, qui possède un bloc d'alimentation alimenté par une batterie externe, destiné à conserver les données de configuration du système. Avec le CMOS RAM, le système peut lancer automatiquement le système d'exploitation chaque fois qu'il est allumé. Si vous souhaitez effacer la configuration du système, réglez le cavalier pour effacer les CMOS RAM.
Important
Veuillez effacer le CMOS en raccourcissant 2-3 pins quand le système est éteint. Retournez ensuite en position 1-2 pins. Évitez d'effacer le CMOS pendant que le système est allumé; cela endommagerait la carte mère.

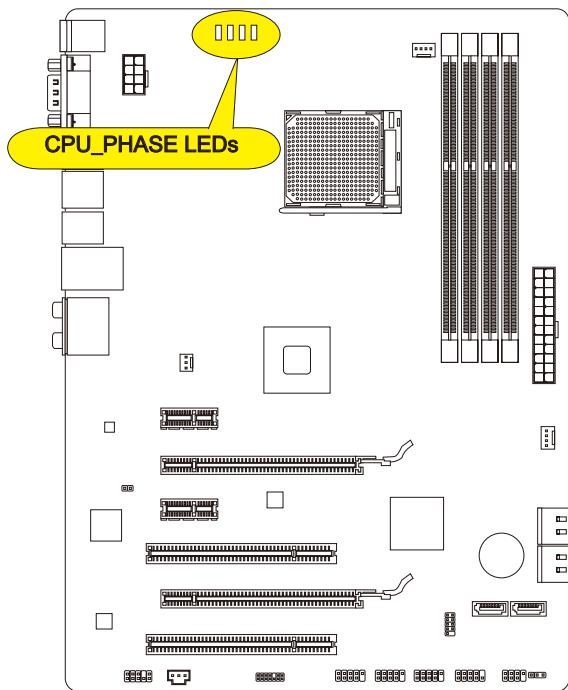

Indicateurs de statut LED
Ces LEDs indiquent le mode actuel de phase d'alimentation CPU. Suivez les instructions ci-dessous pour le dire.
Allumé
Eteint
| CPU est au mode d'alimentation de phase 1. | |
| CPU est au mode d'alimentation de phase 2. | |
| CPU est au mode d'alimentation de phase 3. | |
| CPU est au mode d'alimentation de phase 4. |
Réglage BIOS
CLICK BIOS II est développé par MSI qui fournit une interface graphique d'utilisateur pour régler les paramètres de BIOS à l'aide de la souris et du clavier.
Avec CLICK BIOS II, vous pouvez modifier les réglages BIOS, surveiller la température du CPU, définir la priorité de périphérique de démarrage et voir les informations du système tel que le nom CPU, la capacité DRAM, la version du système d'exploitation et du BIOS. Vous pouvez importer et exporter les données de paramétrages pour les sauvegarder et les partager avec vos amis. Avec une connexion Internet, vous pouvez surfer sur Internet, lire les mails et utiliser Live Update pour la mise à jour de votre système.
Entrée
Allumez l'ordinateur et le système lancera le processus POST (Test automatique d'allumage). Lorsque le message ci-dessous apparaît à l'écran, appuyez sur la touche pour entrer dans le Réglage.
Si le message disparaît avant que vous ne répondiez et que vous souhaitez encore entrer dans Setup (Réglages), redémarrez le système en éteignant puis en rallumant en appuyant sur le bouton RESET (Réinitialiser). Vous pouvez également redémarrer le système en appuyant simultanément sur les touches,, et.
Important
Les menus du BIOS décrits ici sont mis à jour régulièrement. La description ci-dessous peut donc être légèrement différente et ne doit être considérée que comme une référence.

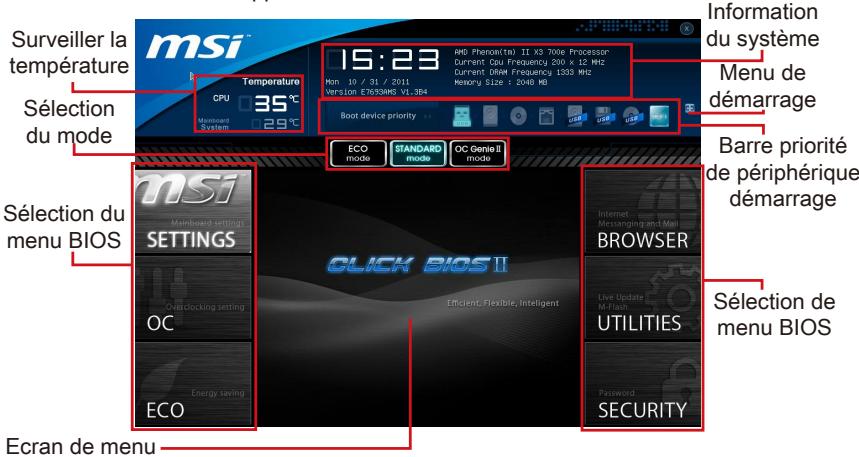

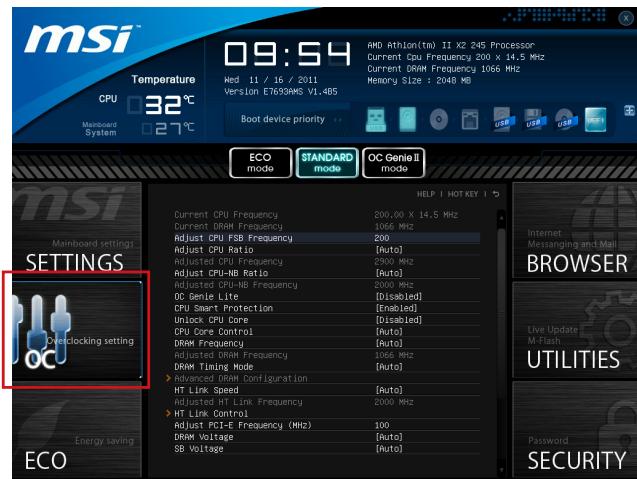

Vue d'ensemble
Entrer Click BIOS II, il apparaît l'écran suivant.
Important
Les photos dans ce guide ne sont qu'à titre de référence et peuvent varier selon le modèle que vous achetez. Veuillez vous référer à l'écran actuel de votre système pour les informations détaillées.
Surveiller la température Cette partie montre la température du processeur et de la carte mère. Information du système
Cette partie montre l'heure, la date, le nom du CPU, la fréquence CPU, la fréquence DRAM, la capacité DRAM et la version BIOS.
Sélection du menu BIOS
Ces blocs seront à choisir les menus BIOS. Les options suivantes disponibles :
- SETTINGS - Utilisez ce menu pour spécifier vos réglages des fonctions des puces et des périphériques de démarrage.
- OC Menu permet l'ajustement des fréquences et des tensions. L'augmentation de la fréquence permettra des performances, néanmoins une haute fréquence, produit plus de chaleur et pourrait entraîner une instability, nous déconseillons les utilisateurs non-initiés à overlocker. ECO - Ce menu est relié aux réglages d'économie d'énergie. BROWSER - Cette fonction sert à entrer dans le navigateur MSI Winki.
- UTILITIES - Ce menu contient les utilitaires pour la sauvegarde et la mise à jour. SECURITY - Ce menu de sécurité sert à restreindre l'accès aux paramètres de réglages du BIOS. Vous pouvez utiliser les fonctions de sécurité pour protéger votre système.
Barre priorité de périphérique démarrage
Bougez les icônes des périphériques pour changer la priorité au démarrage.
Menu de démarrage
Ce bouton sert à ouvrir le menu de paramétrage du démarrage. Cliquez ce menu pour démarrer le système du périhérique instantment.
Sélection du mode
Cette fonction vous permet de paramétrer les modes d'économie d'énergie et d'overclocking.
Ecran Menu
Cette zone fournit les réglages BIOS qui permettent de changer les paramètres.

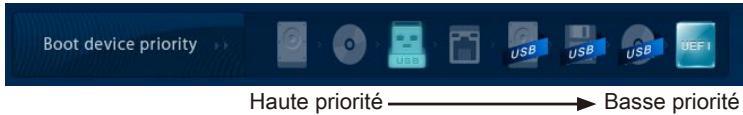

Barre de priorité de périphérique de démarrage
Cette barre montre la priorité des périphériques au démarrage. Les icônes qui s'allument indiquent la présence des périphériques.
Cliquez et déplacez l'icône à gauche ou droite pour spécifier la priorité de démarrage.
Opération
CLICK BIOS II vous permet de contrôler les réglages BIOS avec la souris et le clavier. La liste ci-dessous décrit les opérations des touches raccourcies et de la souris.
| Touches | Souris | Description |
| <↑↓→←> | Bouger le curseur | Choisir un article |
| <Enter> | Clique/ Double-clique le bouton gauche | Choisisr une icône/ un domaine |
| <Esc> | Clique le bouton droite | Retourner au menu Exit ou revenir à la page précédente d'un sous-menu |
| <++> | Augmenter la valeur numérique ou faire un changement | |
| <-> | Diminuer la valeur numérique ou faire un changement | |
| <F1> | Aide générale | |
| <F4> | CPU Spécifications | |
| <F5> | Entrer dans Memory-Z | |
| <F6> | Charger les réglages optimaux par défaut | |
| <F10> | Conserver les changement et réinitialiser | |
| <F12> | Conserver une capture d'écran au lecteur USB FAT/FAT32 |
Sous-menu
Si vous avez un symbole de flèche à gauche de certains champs, cela signifie qu'un sous-menu servant à modifier d'autres options est disponible. Vous pouvez utiliser les flèches (↑↓) ou la souris pour illuminer le champ puis appuyer sur ou double cliquer la souris pour entrer dans le sous-menu. Si vous voulez retourner au menu précédent, appuyez ou cliquez-droite la souris.
Aide générale
CLICK BIOS II fournit la fenêtre Aide générale. Vous pouvez faire apparaitre cet écran à partir de n'importe quel menu BIOS en appuyant <F1> ou cliquant HELP à la page de réglages BIOS. La fenêtre Aide montre les touches appropriées et les sélections possibles des menus sur lignés.
OC menu
Ce menu est destiné aux utilisateurs avancés souhaitant overclocker la carte mère.
Important
L'Overclocking manuel du PC n'est recommandé que pour les utilisateurs avancés. - L'Overclocking n'est pas garanti, et une mauvaise manipulation peut invalider vos garanties et endommager sévèrement tout matériel. - Si vous n'êtes pas familiarisé avec l'overclocking, nous recommandons d'utiliser OC Genie pour un overclocking simplifié et plus stable.
Ces menus montrent la fréquence du CPU et de la mémoire. Lecture uniquement.
Ce menu sert à ajuster la fréquence FSB du CPU (en MHz).
Ajuster le ratio du CPU
Ce menu sert à ajuster le multiplicateur d'horloge du CPU (ratio). Il est disponible seulement quand le processeur supporte cette fonction.
Il montre la fréquence ajustée du CPU. Lecture uniquement.
Ajuster le ratio CPU-NB
Cet article sert à ajuster le ratio du CPU-NB.
Il montre la fréquence ajustée du CPU-NB. Lecture uniquement.
OC Genie lite
La mise en [Enabled] de cet article permet au système de détecter l'horloge du FSB maximum et d'overlocker automatiquement. Si l'overclocking échoue, vous pouvez essayer une horloge du FSB moins haute pour y réussir.
CPU Smart Protection est un mécanisme pour la protection du surchauffe de CPU. Il réduira automatiquement l'horloge lorsque la température de CPU devient trop haute.

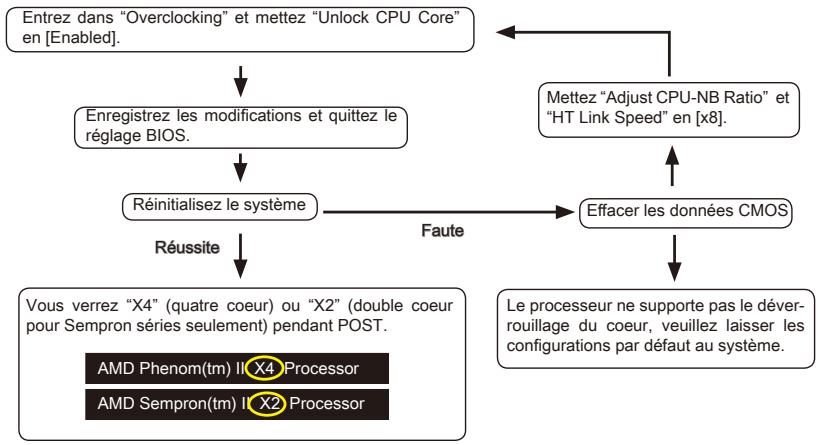

Cet article sert à déverrouiller le cœur du CPU. Veuillez vous référer aux procédures ci-dessous pour le déverrouiller dans le réglage BIOS.
Important
- Le comportement du cœur de processeur déverrouillé dépend des capacités et caractéristiques du processeur; il n'est pas garanti.
- Si jamais le système semble instable, à cause des caractéristiques du processeur éventuellement, veuillez récapituler les configurations par défaut au système.
- Vous pouvez aussi vérifier le nombre des coeurs dans la table de performance du Gestionnaire des tâches de Windows.
Ce menu vous permet de choisir le nombre de cœurs actifs du processeur.
Ce menu sert à ajuster la fréquence de DRAM. Veuillez noter que le comportement de l'overclocking n'est pas garanti.
Il montre la fréquence DRAM ajustée. Lecture uniquement.
Le type de timing DRAM est contrôlé par l'EEPROM SPD (Serial Presence Detect) du module DRAM. La mise en [Auto] active le DRAM timings et le sous-menu suivant "Ad
avance DRAM Configuration" est déterminé par le BIOS en fonction de la configuration du SPD. La mise en [Link] ou [Unlink] vous permet de configurer le timings DRAM et le sous-menu "Advance DRAM Configuration" manuellement.
Appuyez sur pour entrer dans le sous-menu.
Command Rate
Ce réglage contrôle le taux d'ordre DRAM.
tCL
Il contrôle la latence CAS, qui détermine le retard du timing (en cycles d'horloge) avant que le SDRAM commence un ordre de lecture après l'avoir reçu.
tRCD
Cette fonction vous permet de déterminer le timing de la transition de RAS (row address strobe) à CAS (column address strobe). Plus basse est la fréquence de l'horloge, plus rapide est la performance de la DRAM.
tRP
Cette fonction contrôle le nombre de cycles pour que le Row Address Strobe (RAS) soit autorisé à pré-charger. S'il n'y a pas assez de temps pour que le RAS accumule sa charge avant le rafraîchissement de la DRAM, le rafraîchissement peut être incomplet et le DRAM peut échouer à retenir les données. Cette fonction s'applique seulement quand le système utilise de la DRAM synchrone.
tRAS
L'article déterminé le temps que le RAS prend pour ou écrire une cellule de mémoire.
tRFC
Cette fonction permet de déterminer le temps que le RFC prend pour ou écrire une cellule de mémoire.
tWR
L'intervalle de temps minimum entre la fin d'apparition d'écriture de données et le début de l'ordre de précharge. Permet aux amplificateurs sensibles de restaurer les données aux cellules.
tWTR
L'intervalle de temps minimum entre la fin d'apparition d'écriture de données et le début de l'ordre de pré-charge. Permet au point I/O de faire sur-fonctionner l'amplificateur sensible avant qu'un ordre de lecture commence.
tRRD
Spécifie le délai actif-à-actif des différentes banques.
tRTP
L'intervalle de temps entre un ordre de lecture et un ordre de pré-charge.
tFAW
Ce menu sert à régler le délambda FAW (délambda de quatre fenêtres activées).
tWCL
Ce menu sert à régler le timing tWCL (Write CAS Latency).
tCKE
Ce menu sert à régler Pulse Width pour le module DRAM.
tRTL
Ce menu sert à régler Round Trip Latency.
tXP
Exit Power Down avec DLL et un ordre validé ; Exit Precharge Power Down avec DLL frozon ordres n'exigeant pas un DLL verrouillé.
== Advanced Timing Configuration ==
Les menus ci-dessous seront à régler les timings de lecture/écriture pour la mémoire.
tRRDR
Lecture-Différent Cadre, même DIMM.
tRRDD
Lecture-Différent Cadre.
tWWDR
Écriture-Différent Cadre, même DIMM.
tWWDD
Écriture-Écriture Différent Cadre.
tRWDRRDD
Lecture-Écriture Différents cadres pareils ou Différents DIMM.
tWRDRDD
Écriture-Lecture Different Cadres pareils ou Différent DIMM.
tRWSR
Lecture-écriture même cadre.
HT Link Speed
Cet article vous permet de régler la vitesse du Hyper-Transport Link. Mise en [Auto], le système détecte automatiquement la vitesse du HT Link.
Il montre la fréquence ajustée du HT Link. Lecture uniquement.
HT Link Control
Appuyez sur pour entrer dans le sous-menu.
Ces articles vous permettent de régler la largeur du Hyper-Transport Link. Mis en [Auto], le système détectera automatiquement la largeur HT link.
DRAM Voltage / SB Voltage / NB Voltage / CPU Voltage / CPU-NB Voltage
Ces articles servent à ajuster la tension du CPU, de la mémoire et des puces.
Spread Spectrum
Cette fonction réduit EMI (Electromagnetic Interference) en réglant les impulsions pour que les spikes des impulsions sont réduits aux courbes plus plates.
Important
- Si vous n'avez pas de problème d'EMI, laissez l'option sur [Disable], ceci vous permet d'avoir une stabilité du système et des performances optimales. Dans le cas contraire, CHOISSEZ Spread Spectrum pour réduire les EMI.
- Plus la valeur Spread Spectrum est importante, plus les EMI sont réduites, et le système devient moins stable. Pour la valeur Spread Spectrum la plus convenable, veuillez consulter le règlement EMI local.
- N'oubliez pas de désactiver la fonction Spread Spectrum si vous êtes en train d'overlocker parce que même un battement léger peut causer un accroissement-temporaire de la vitesse de l'horloge qui verrouillera votre processeur overclocké. Overclocking Profiles
Appuyez pour entrer dans le sous-menu.
Overclocking Profile 1/2/3/4/5/6
Appuyez pour entrer dans le sous-menu.
Donner un nom et le saisir dans ce menu. Sauvegarder le profil d'overclocking 1/2/3/4/5/6.
Sauvegarder vos réglages d'overclocking actuels à ROM pour profil choisi.
Charger/ Effacer les réglages de profil sauvegardés dans ROM.
Overclocking Profile Save Sauvegarde le profil d'overclocking actuel sur un disque flash USB. Overclocking Profile Load Charger un profil d'overclocking depuis un disque flash USB. OC Retry Count
À l’échec de l’overclocking, la mise en [3, 5] de cet article permet au système de redémarrer 3/5 fois avec la même configuration overclockée. Si l’overclocking échoue toujours, le système réinstalle cette par défaut.
Appuyez sur pour entrer dans le sous-menu. Ce sous-menu rend toutes les fonctions essentielles de votre CPU surbrillantes. L'information peut varier selon le domaine et n'est qu'à titre de référence. Vous pouvez aussi accéder à cette information à tout moment en appuyant sur [F4]. Appuyez pour entrer dans le sous-menu.
Appuyez sur pour entrer dans le sous-menu. Le sous-menu montre les technologies du CPU installé. Lecture uniquement.
Memory-z
Appuyez sur pour entrer dans le sous-menu. Ce sous-menu rend tous les réglages et timings de vos DIMMs surbrillants. Cette information peut varier selon le modèle et n'est qu'à titre de référence. Vous pouvez aussi accéder à cette information à tout moment en appuyant sur [F5]. Appuyez sur pour entrer dans le sous-menu.
DIMM1~4 Mémoire SPD
Appuyez sur pour entrer dans le sous-menu. Le sous-menu affiche les informations de la mémoire installée.
CPU Features
Appuyez sur pour entrer dans le sous-menu.
AMD Cool'n'Quiet
Cette Technologie Cool'n'Quiet peut effectivement et dynamiquement diminuer la vitesse du CPU et la consommation d'alimentation.
Important
Afin d'assurer que la fonction Cool'n'Quiet est activée et qu'elle marchera correctement, il est nécessaire de confirmer doublement que :
- Fonctionnez les réglages du BIOS, CHOISSEZ Cell Menu. Sous Cell Menu, trouvez AMD Cool'n'Quiet, mettez celui-là "Enabled".
- Entrez dans Windows, CHOISSEZ [Start]->[Settings]->[Control Panel]->[Power Options]. Entrez dans Power Options Properties, et choisissez Minimal Power Management sous Power schemes.
C1E Support Activer cet article pour réduire la consommation d'alimentation du CPU lors de l'arrêt. Pas tous les processeurs supportent Enhanced Halt state (C1E). SVM Mode
Cet article sert à activer/ désactiver le Mode AMD SVM (Secure Virtual Machine). IOMMU Mode
Cet article vous permet d'activer/désactiver IOMMU (I/O Memory Management Unit) pour I/O virtualization.

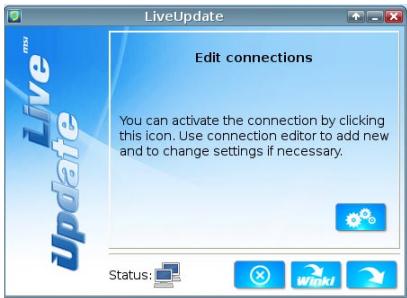

Mettre à jour le BIOS avec live update
Cette partie vous explique comment mettre à jour le BIOS en utilisant l'utilitaire Live Update avant d'entrer dans le système d'exploitation. Live Update mettra à jour le BIOS automatiquement lorsqu'il est connecté à l'Internet. Pour mettre à jour le BIOS avec l'utilitaire Live Update :
- Cliquez sur le bouton Live Update sur le menu BIOS UTILITIES. (Winki doit être installé).
- Réglez la connexion en incluant le bouton s'il est besoin.
- Cliquez sur le bouton suivant

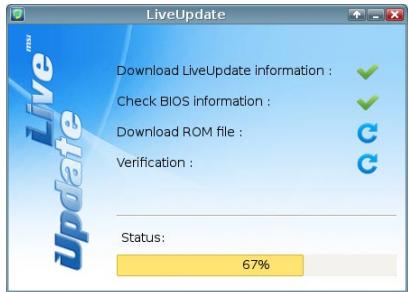

- Live Update détecte automatiquement la version de BIOS et télécharge les dossiers appropriés.
- Cliquez le bouton de confirmation pour permettre à jour le BIOS.
Important
Ne mettez pas à jour votre BIOS si le système fonctionne bien.
Information logiciel
Sortez le Disc 'Pilote/Service', qui est inclus dans la boîte de la carte mère et placez-le dans le lecteur optique. L'installation va automatiquement se déclencher, cliquez sur le pilote ou sur l'utilitaire et suivez les instructions à l'écran pour l'installation. Le Disc 'Pilote/Service' contient :
- Menu Pilote : Il montre les différents pilotes disponibles. Choisissez les pilotes que vous souhaitez installer.
- Menu de service : Il montre les applications logicielles supportées par la carte mère.
- Menu service de base : Connectez-vous au site Web officiel de MSI par ce menu.
- Menu d'information du produit : Il montre les nouvelles informations sur le produit MSI.
- Menu de sécurité : Il fournit le programme d'antivirus.
Important
Veuillez consulter le site Web de MSI pour obtenir les derniers pilotes et BIOS pour une meilleure performance du système.

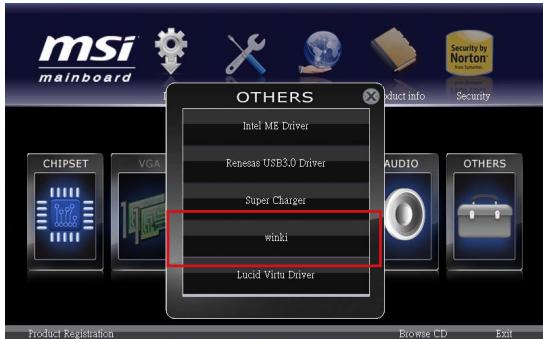

Installer winki
Les fonctions BIOS BROWSER et UTILITIES exigent l'installation préalable de Winki, veuillez installer d'abord l'application "Winki" sur le disque dur sous Windows. Vous pourrez ensuite accéder ces fonctionnalités en cliquant dans CLICK BIOS II sur leurs boutons respectifs.
Pour installer Winki, veuillez suivre les étapes suivantes :
- Allumer l'ordinateur et entrer dans le système d'exploitation Windows.
- Insérez le disque 'Pilote/Service' dans le lecteur optique. Le menu d'installation apparaît.
- Cliquez l'onglet Driver.
- Cliquez le bouton OTHERS.
- Choisissez Winki pour démarrer l'installation.
- Lorsque l'installation est terminée, rédémarrez votre ordinateur.
Pycckn
970A-G46/ 970S-G46
Cepnia
■Processeurs AMD® Phenom™ II, Athlon™ et Sempron dans le Contexe AM3/AM3+. (Pour plus d’informations sur le CPU, visitez http://www.msi.com/service/cpu-support)
AMD® 970 & SB950
4x cnoTa DDR3 DIMM c noДeржко моулей DDR3 2133*(OC)/ 1866/ 1600/ 1333/ 1066 DRAM (32ГБ Мax) Под��жka Quad-каньогоржma, ODIN DIMM ha kaждь канan (*OC = OverClocking - pa3roH,ДОпОнтельные сбededию o coBmecTmblx komnoentax cm. Ha http://www. msi. com/service/test-report)
■Support LAN 10/100/1000 Fast Ethernet avec Realtek® RTL8111E
6x npoTOB SATA 6Γδ/c Ha ochobe AMD® SB950
SATA1~6 nodes поддержиВаЮТ режимы RAID 0/1/5/10 на контроллере AMD® SB950
USB 3.0
2x Ports BBOut-BBIn USB 3.0 HA 3aJHei pAneIi HA ochobe ASMedia® ASM1042
Multi-GPU
Подержka Тхонлоги ATI® CrossFireX™ ПодержkaTeXHOrIGN NVIDIA® SLITM
Parambem Ha 3aDHe nAHeJIi
- 1x optique ontenuckn S/PDIF-Out
- 1x PS/2 nopT Knobnatypbl/Mbin
- 1x connecteur intégré non utilisable
- 6x ports USB 2.0, 2x ports USB 3.0 (970A-G46)
- 8x ports USB 2.0 (970S-G46)
- 1x nopT LAN
- 6xadaynopazbemob
Télécommande nIaTe
- 3x paramètres USB 2.0
- 1x port TPM Dynamique
- 1x pa3bem Дя подклочену aydno Ha nepedneи paheNi
- 1x pa3bEm daTUnka OTKpbIbAHnK Kopnyca
- 1x pa3bem S/PDIF-out
2x cartes PCIe 2.0 x16
-PCI_E2 noDépknBaet ckopocTb nepeDAu n daHbIX PCIeo x16 (ecnHe 3aHrT cnoT PCI_E4) nIи do x8 (ecn cnoT PCI_E4 ncnoJIb3yeTcR) -PCI_E4 noidepknBaet ckopocTB nepeaun daHHbIX PCIe do x8
2x carte PCIe 2.0 x1 2x cartes PCI, non reconnues sans alimentation PCI et des tensions 3.3V/5V
ATX (22.5 cm × 30.5 cm)
6xOTBepCTn DJIa KpeJIeHna
