FOIRE AUX QUESTIONS - G52-75161X6 MSI

Comment réinitialiser mon MSI G52-75161X6 aux paramètres d'usine ?

Pour réinitialiser votre MSI G52-75161X6, redémarrez l'ordinateur et appuyez sur la touche F3 lorsque le logo MSI apparaît. Suivez ensuite les instructions à l'écran pour effectuer une réinitialisation d'usine.

Que faire si mon ordinateur ne démarre pas ?

Vérifiez d'abord que l'ordinateur est bien branché et que la batterie est chargée. Si l'ordinateur ne s'allume toujours pas, essayez de retirer la batterie, de débrancher l'alimentation, puis de maintenir le bouton d'alimentation enfoncé pendant 15 secondes avant de reconnecter l'alimentation et de remettre la batterie.

Comment mettre à jour les pilotes de mon MSI G52-75161X6 ?

Pour mettre à jour les pilotes, allez sur le site officiel de MSI, recherchez votre modèle G52-75161X6, et téléchargez les derniers pilotes disponibles. Installez-les en suivant les instructions fournies.

Mon écran reste noir, que dois-je faire ?

Si l'écran reste noir, vérifiez si l'ordinateur est allumé en regardant les voyants. Essayez de connecter un moniteur externe pour déterminer si le problème vient de l'écran ou de l'ordinateur. Si le moniteur externe fonctionne, le problème peut être lié à l'écran de votre ordinateur.

Comment résoudre des problèmes de surchauffe ?

Assurez-vous que les ventilateurs et les grilles de ventilation ne sont pas obstrués par la poussière. Utilisez un logiciel de surveillance pour vérifier les températures et envisagez de nettoyer l'intérieur de l'ordinateur. Vous pouvez également utiliser un support de refroidissement.

Que faire si le Wi-Fi ne fonctionne pas ?

Vérifiez que le Wi-Fi est activé en utilisant la touche de fonction appropriée (généralement Fn + F10). Assurez-vous que le mode avion est désactivé. Si le problème persiste, essayez de redémarrer votre routeur et de réinitialiser votre adaptateur Wi-Fi dans les paramètres réseau.

Comment augmenter la mémoire RAM de mon MSI G52-75161X6 ?

Pour augmenter la mémoire RAM, éteignez l'ordinateur et retirez la batterie. Retirez le panneau d'accès à la mémoire, insérez la nouvelle barrette de RAM dans le slot libre, puis remettez le panneau et la batterie en place avant de redémarrer l'ordinateur.

Comment résoudre des problèmes de performance ?

Vérifiez si des programmes consomment beaucoup de ressources dans le gestionnaire des tâches. Vous pouvez également désinstaller les applications inutiles, vérifier les mises à jour Windows et des pilotes, et envisager d'effectuer une analyse antivirus.

Mon clavier ne fonctionne pas correctement, que faire ?

Vérifiez si le clavier est activé dans les paramètres et si des touches sont bloquées. Vous pouvez également essayer de redémarrer l'ordinateur. Si le problème persiste, envisagez de mettre à jour les pilotes du clavier ou de le remplacer.

MODE D'EMPLOI G52-75161X6 MSI

En tant qu'écologiste et afin de protéger l'environnement, MSI tient à rappeler ceci...

Au sujet de la directive européenne (EU) relative aux déchets des équipements électriques et électroniques, directive 2002/96/EC, prenant effet le 13 août 2005, les produits électriques et électroniques ne peuvent être déposés dans les décharges ou tout simplement mis à la poubelle. Les fabricants de ces équipements seront obligés de récupérer certains produits en fin de vie. MSI prendra en compte cette exigence relative au retour des produits en fin de vie au sein de la communauté européenne. Par conséquent, vous pouvez retourner localement ces matériels dans les points de collecte.

La société prend des actions actives pour la protection de l'environnement, c'est pourquoi nous vous rappelons que...

Conformément à la directive de l'Union européenne (UE) sur la prévention de la pollution de l'environnement par les déchets d'équipements électriques et électroniques (directive DEEE 2002/96/CE), entrée en vigueur le 13 août 2005, les déchets relevant des équipements électriques et électroniques ne peuvent être considérés comme des ordures ménagères. Par conséquent, les fabricants

Les équipements électriques et électroniques usagés doivent être collectés pour être recyclés en fin de vie. MSI s'engage à organiser la reprise des produits vendus sous la marque MSI sur le territoire de l'UE, pour leur recyclage en fin de vie. Vous pouvez retourner ces articles dans des points de collecte spécialisés.

Panneau Arrière. Fr-16

Indicateurs du statut de LED. Fr-18

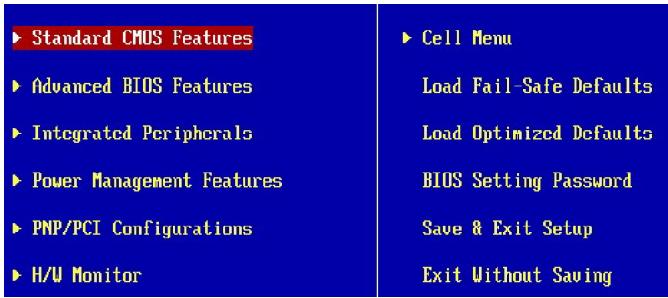

Configuration du BIOS. Fr-21

Information de Logiciel. Fr-25

Pycckn Ru-1

Caractéristiques Ru-2

Processeur central (CPU) Ru-5

PamrB. Ru-7

Connexions, raccords, départs

Processeurs supportés

• Core™ 2 Extreme/Quad/Duo/Pentium/Celeron Dual Core/Celeron.
• Yorkfield, Wolfdale, Kentsfield, Conroe dans le format LGA775. (Pour les dernières informations sur le CPU, veuillez visiter http://global.msi.com.tw/index.php?func=cpuform)

FSB supporté

• 1600 (OC) / 1333 / 1066 / 800 MHz
• (Pour plus d'informations sur le CPU, veuillez visiter http://global.msi.com.tw/index.php?func=cpuform)

Chipset

• North Bridge: chipset Intel® P45
• South Bridge: chipset Intel® ICH10R

Mémoire

• DDR3 1600*(OC)/1333/1066/800 SDRAM (8 Go max.) (Supporte 16 Go max. Pour plus de précision, veuillez vous référer au site d'Intel.)
• 4 DDR3 DIMM (240 broches / 1,5 V)
• (Pour plus d'informations sur les composants compatibles, veuillez visiter http://global.msi.com.tw/index.php?func=testreport)

• Supporte PCIe LAN 10/100/1000 Fast Ethernet par Realtek 8111C

IDE

- 1 port IDE par Jmicron 363 - Supporte les modes Ultra DMA 66/100/133 - Supporte les modes d'opération PIO et Bus Master

SATA

• 6 ports SATA II par Intel ICH10R
• 2 ports SATA II par Jmicron 363
• 2 ports eSATA par Jmicron 363
• Supporte le stockage et un taux de transfert jusqu'à 3 Gb/s.

RAID

• Supporte la technologie Intel Matrix Storage (AHCI + RAID 0/1/5/10) par ICH10R

Supporte 1394 par VIA 6308.

• 1 port de disquette - Supporte 1 FDD avec 360 KB, 720 KB, 1.2 MB, 1.44 MB et 2.88 MB.

Panneau arrêt

• 1 port souris PS/2
• 1 port clavier PS/2
• 2 ports eSATA (supportent les Command Based Port Multipliers)
• 8 ports USB 2.0 - 2 ports LAN - 1 port 1394
• 1 bouton d'effacement CMOS

Connecteurs intégrés

• 2 connecteurs USB 2.0 - 1 connecteur 1394
• 1 connecteur chassis intrusion
• 2 connecteurs H/W OC (optionnel)
• 1 connecteur série
• 1 connecteur JIS (optionnel)
• 1 connecteur TPM
• 1 connecteur GreenPower Genie
• Bouton de Réinitialisation
• Bouton de Démarrage

Accessoires thermiques

• Chipset bloc d'eau

• 2 slots PCI Express x16 compatibles avec les spécifications PCIe 2.0

a. Pour le mode CrossFire, veuillez installer deux cartes graphiques dans les deux slots PCIE x16. b. Afin d'utiliser les 2 slots PCIE x16, les voies PCIE x16 s'arrangeront automatiquement de x16/x0 à x8/x8. - 2 slots PCI Express x1 - 2 slots PCI

Dimension

- ATX (30,5 cm × 24,5 cm)

Montage

• 9 trous de montage

Guide des composants des séries P45 Diamond Carte mère (MS-7516 v1.X)

Unité centrale (CPU)

La carte mère supporte les processeurs Intel®. Le socket 775 permet une installation facile du CPU. Assurez-vous que l'unité centrale soit équipée d'un ventilateur de refroidissement attaché sur le dessus pour éviter la surchauffe. Si vous n'en avez pas, contactez votre revendeur pour en acheter et installez-le avant d'allumer votre ordinateur.

Pour les dernières informations sur le CPU, veuillez visiter http://global.msi.com.tw/index.php?func=cpuform

Surchauffe

La surchauffe endommage sérieusement l'unité centrale et le système. Assurez-vous toujours que le ventilateur de refroidissement fonctionne correctement pour protéger l'unité centrale contre la surchauffe. Assurez-vous d'appliquer une couche d'enduit thermique (ou film thermique) entre l'unité centrale et le dissipateur thermique pour améliorer la dissipation de la chaleur.

Remplacement de l'unité centrale

Lorsque vous remplacez l'unité centrale, commencez toujours par couper l'alimentation électrique de l'ATX ou par débrancher le cordon d'alimentation de la prise mise à la terre pour garantir la sécurité de l'unité centrale.

Overclocking

Cette carte mère supporte l'overclocking. Néanmoins, veuillez vous assurer que vos composants soient capables de tolérer ces configurations anormales lors d'overclocking. Toute opération au-dessus des spécifications du produit n'est pas recommandée. Nous ne garantissons pas les dommages et risques causés par des opérations insuffisantes ou au-dessus des spécifications du produit.

Installation du CPU et de son ventilateur pour Socket 775

1. Le socket CPU possède un plastique de protection. Ne le retirer qu'au moment d'installer le CPU.
2. Retirez le capot de protection de la charnière du levier.
3. On révèle les broches de la douille.
4. Ouvrez le levier de chargement.
5. Lever le levier et ouvrir le plateau de chargement.
6. Après avoir confirmé l'orientation du CPU pour un branchement correct, déposez le CPU dans le logement de la douille. Faites attention au bord de sa base. Notez qu'il faut aligner les coins repérés.
7. Inspectez visuellement si le CPU est bien posé dans la douille. Sinon, sortez verticalement le CPU et réinstallez-le.
8. Couvrez sur le processeur.
9. Abaissez le levier sur le plateau de chargement, puis sécurisez l'ensemble avec le mécanisme de retenue.
10. Aligner les trous de la carte avec le ventilateur. Installer le ventilateur dans les trous de la carte mère.
11. Appuyer sur les crochets pour attacher le ventilateur. Puis effectuer une rotation des systèmes de détente (voir le ventilateur pour le sens de rotation).
12. Retourner la carte mère pour s'assurer que le ventilateur est correctement installé.

alignment key

Important

1. Lisez le statut du CPU dans le BIOS.
2. Quand le CPU n'est pas installé, protégez toujours les broches du socket CPU avec le cache de protection en plastique pour éviter tout dommage.
3. Les photos de la carte montrées dans cette section sont uniquement destinées à démontrer l'installation du CPU et de son ventilateur. L'apparence de votre carte mère peut varier selon le modèle que vous achetez.

Mémoire

Ces slots de DIMM (module de mémoire à double rangée de connexion) sont destinés à l'installation des modules de mémoire.

Pour plus d'informations sur les composants compatibles, veuillez visiter http://global.msi.com.tw/index.php?func=testreport

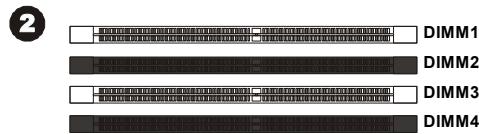

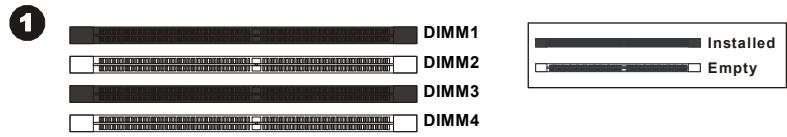

Règles de population des mémoires à canal double

En mode Canal double, les modules de mémoire peuvent transmettre et recevoir les données simultanément sur deux lignes de bus de données. L'activation du mode Canal double peut améliorer les performances du système. Veuillez vous reporter aux illustrations suivantes pour connaître les règles de population en mode Canal double.

Installation des modules de mémoire

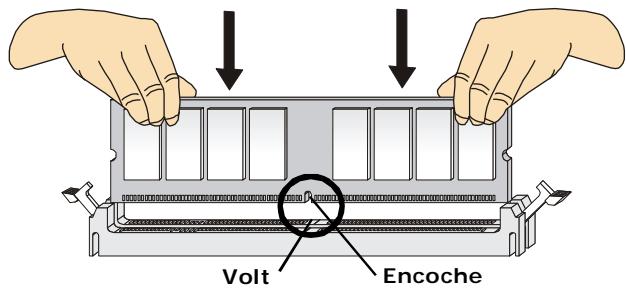

1. Le module de mémoire possède une seule encoche en son centre et ne s'adaptera que s'il est orienté de la manière convenable.
2. Insérez le module de mémoire à la verticale dans le slot du DIMM. Poussez-le ensuite jusqu'à ce que l'extrémité dorée du module de mémoire soit profondément insérée dans le slot du DIMM.

Important

Vous pourrez à peine voir l'extrémité dorée si le module de mémoire est correctement inséré dans le slot DIMM.

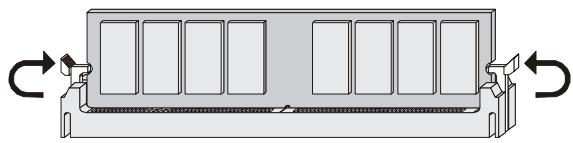

1. Vérifiez manuellement si la barrette mémoire a été verrouillée en place par les clips du slot DIMM sur les côtés.

Important

• Les modules de mémoire DDR3 ne sont pas interchangeables avec les modules DDR ou DDR2, et vice versa. Vous devez toujours installer les modules de mémoire DDR3 dans les slots DIMM DDR3.
• En mode Dual-Channel, assurez-vous d'installer des modules de mémoire de même type et de même densité dans les slots DIMM de canaux différents.
• Pour lancer avec succès votre ordinateur, insérez tout d'abord ans le slot DIMM1.

Connecteurs d'alimentation du ventilateur

Les c alimentent le ventilateur de refroidissement du système en +12V. Le ventilateur du CPU prend en charge la fonction Smart FAN. Lors du branchement des fils aux connecteurs, faites toujours en sorte que le fil rouge, fil positif, soit relié au connecteur +12V ; et que le fil noir, fil de mise à la terre, soit relié au connecteur de masse GND. Si la carte mère est équipée d'un jeu de puces intégré pour la surveillance du matériel système, vous devrez utiliser un ventilateur spécial pourvu d'un capteur de vitesse afin de contrôler le ventilateur.

l'unité centrale.

CPU FAN

POWER FAN

Important

1. Veuillez consulter les ventilateurs d'unité centrale recommandés sur les sites officiels des fabricants de processeurs ou bien consultez votre revendeur pour obtenir des informations sur le ventilateur de refroidissement adapté à votre unité centrale.
2. Le CPUFAN (ventilateur de processeur) 1 accepte la commande du ventilateur. Vous pouvez activer la fonction Smart Fan (ventilation intelligente) dans l'utilitaire de configuration du BIOS pour contrôler automatiquement la vitesse du ventilateur processeur en fonction de la température réelle du processeur.
3. Les ventilateurs avec 3 ou 4 broches sont tous deux compatibles avec le connecteur CPUFAN.

Connecteur Floppy Disk Drive

Ce connecteur supporte le lecteur de disquette de 360 Ko, 720 Ko, 1,2 Mo, 1,44 Mo ou 2,88 Mo.

Connecteur IDE

Ce connecteur supporte les lecteurs de disque dur IDE, les lecteurs optiques de disque et d'autres périphériques IDE.

Important

Si vous installez deux périphériques IDE sur le même câble, vous devez configurer les périphériques séparément en mode Master/Slave à l'aide des cavaliers de configuration. Référez-vous aux documentations des périphériques IDE fournies par votre vendeur pour les instructions de configuration des cavaliers.

Connecteur Serial ATA

Ce connecteur est un port d'interface Serial ATA haut débit. Chaque connecteur peut être relié à un appareil Serial ATA.

Important

Veuillez ne pas plier le câble de série ATA. Autrement, des pertes de données pourraient se produire pendant la transmission.

Connecteur du panneau avant

Ces connecteurs sont fournis pour la connexion électrique aux interrupteurs et LEDs du panneau avant. Ils sont conformes au guide de conception de la connectivité Entrée/sortie du panneau avant Intel®.

Connecteur IEEE1394 (Vert)

Ce connecteur vous permet de relier un appareil IEEE1394 via un support optionnel IEEE1394.

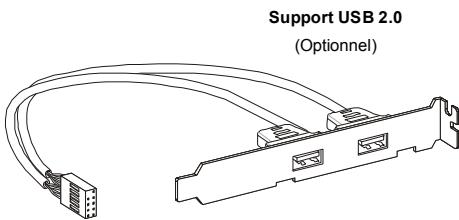

Connecteur USB avant (jaune)

Ce connecteur, conforme aux spécifications Intel I/O Connectivity Design Guide, est idéal pour brancher tous les périphériques USB haut débit tels que les disques durs externes, les appareils photo numériques, les lecteurs MP3, les imprimantes, les modems et les appareils similaires.

Important

Notez que les broches de VCC (Connexion de voie virtuelle) et GND (terre) doivent être branchées correctement afin d'éviter tout dommage possible.

Connecteur de chassis intrusion

Ce connecteur est connecté à un câble de chassis intrusion switch. Si le chassis est ouvert, le switch en informera le système, qui enregistrera ce statut et affichera un écran d'alerte. Pour effacer ce message d'alerte, vous devez entrer dans le BIOS et désactiver l'alerte.

Connecteur port série

Le port serial est un port de communication haute vitesse de type 16550A, qui envoie et reçoit des données via des tampons FIFO de 16 octets. Vous pouvez connecter une souris série ou d'autres périphériques directement à ce connecteur.

Connecteur de GreenPower Genie

Ce connecteur est relié à un GreenPower Genie (optionnel). Veuillez vous référer au manuel du GreenPower Genie pour plus de détails et d'informations sur son utilisation.

J1395

Connecteur TPM module

Ce connecteur est relié au module TPM (Trusted Platform Module) (optionnel). Veuillez vous référer au manuel de la plateforme de sécurité TPM pour plus de détails et d'informations sur son utilisation.

Cavaliers de FSB pour l'overclocking des matériaux

Vous souhaitez overclocker le FSB afin d'augmenter la fréquence du processeur par le changement des cavaliers JB1 et JB2. Suivez les instructions suivantes pour configurer le FSB.

JB1JB2

3 Default

3 200->266MHz

3 200->333MHz

3 266->333MHz

200->400MHz

266->400MHz

333->400MHz

Important

L'overclocking entraînerait une instabilité ou un plantage pendant le démarrage, alors veuillez restaurer les cavaliers par défaut.

Cavalier d'effacement du CMOS

Il y a un CMOS RAM intégré, qui possède un bloc d'alimentation alimenté par une batterie externe, destiné à conserver les données de configuration du système. Avec le CMOS RAM, le système peut lancer automatiquement le système d'exploitation chaque fois qu'il est allumé. Si vous souhaitez effacer la configuration du système, réglez le cavalier de manière à effacer les données.

Conserver les données - Effacer les données

Important

Vous pouvez effacer le CMOS en raccourcissant les broches 2-3 lorsque le système est éteint. Replacez-les ensuite en position 1-2. Évitez d'effacer le CMOS pendant que le système est allumé ; cela pourrait endommager la carte mère.

Bouton de démarrage

Ce bouton de démarrage sert à allumer ou éteindre le système. Appuyez sur ce bouton pour allumer ou éteindre le système.

Bouton de réinitialisation

Ce bouton de réinitialisation sert à réinitialiser le système. Appuyez sur ce bouton pour réinitialiser le système.

Avant d'insérer le c d'énergie, assurez-vous toujours que tous les composants sont installés correctement afin de ne pas causer de dommages. Tous les connecteurs de puissance sur la carte mère doivent être reliés à l'alimentation d'énergie ATX et doivent travailler ensemble pour une opération stable.

Connecteur d'alimentation ATX 24 broches

Ce connecteur vous permet de connecter l'alimentation ATX 24-pin. Pour cela, assurez-vous que la prise d'alimentation est bien positionnée dans le bon sens et que les goupilles soient alignées. Enfoncez alors la prise dans le connecteur.

Vous pouvez aussi utiliser une alimentation 20-pin selon vos besoins. Veuillez brancher votre alimentation d'énergie avec le pin 1 et le pin 13 si vous devez utiliser l'alimentation ATX 20-pin.

Connecteur d'alimentation ATX 12V (2x4-Pin)

Le c 12V fournit l'alimentation au CPU.

Connecteur d'alimentation ATX 12V (1x4-Pin)

Le connecteur d'alimentation 12V fournit l'alimentation à la carte graphique.

Le slot PCI Express supporte la carte d'extension d'interface PCI Express.

Le slot PCI Express 2.0 x16 8.0 GB/s.

Le slot PCI Express x1 250 MB/s.

Les slots PCI Express x16 supportent jusqu'à 2.0 x16 (PCI_E2 et PCI_E4).

Le slot blanc PCI Express x1 supporte x1 (PCI_E1 et PCI_E3).

Les slots PCI supportent les cartes LAN, les cartes SCSI, les cartes USB, et les autres cartes d'ajout conformes aux spécifications PCI.

Important

Lorsque vous ajoutez ou retirez des cartes d'extension, assurez-vous d'avoir d'abord débranché le bloc d'alimentation. Pendant ce temps, lisez la documentation de la carte d'extension afin de configurer les réglages matériels ou logiciels nécessaires, tels que les cavaliers, les interrupteurs ou la configuration du BIOS.

Souris/clavier

Le connecteur standard PS/2 (DIN) pour souris/clavier est destiné à une souris ou un clavier PS/2.

Connecteur de souris PS/2 (Vert / 6 broches femelle)

Connecteur de clavier de PS/2 (Violet/6-pin femelle)

Port 1394

Le port IEEE 1394 sur le panneau arrière fournit une connexion aux périphériques IEEE 1394.

La prise standard RJ-45 LAN sert à la connexion au réseau local (Local Area Network). Vous pouvez y relier un câble de réseau.

LED	Couleur	LED Statut	Condition
Gaughe	Orange	Eteinte	La connexion au réseau LAN n'est pas établie.
		Allumée (stable)	La connexion au réseau LAN est établie.
		Allumée (plus brillant et clignotante)	L'ordinateur communique avec un autre ordinateur sur le réseau local LAN.
Droite	Vert	Eteinte	Un débit de 10 Mo/sec est sélectionné.
		Allumée	Un débit de 100 Mo/sec est sélectionné.
	Orange	Allumée	Un débit de 1000 Mo/sec est sélectionné.

Port USB

Le port USB (Universal Serial Bus) sert à brancher des périphériques USB tels que le clavier, la souris, ou d'autres périphériques compatibles USB.

Port SATA externe

Le port eSATA (External Serial ATA) sert à connecter un périphérique externe SATA. Vous pouvez aussi utiliser ce câble SATA externe pour connecter un périphérique SATA à un port eSATA.

Bouton d'effacement de CMOS

Il y a un CMOS RAM intégré, qui possède un bloc d'alimentation alimenté par une batterie externe, destiné à conserver les données de configuration du système. Avec le CMOS RAM, le système peut lancer automatiquement le système d'exploitation chaque fois qu'il est allumé. Si vous souhaitez effacer la configuration du système, réglez le cavalier de manière à effacer les données.

Important

Assurez-vous d'éteindre le système avant d'effacer les données du CMOS.

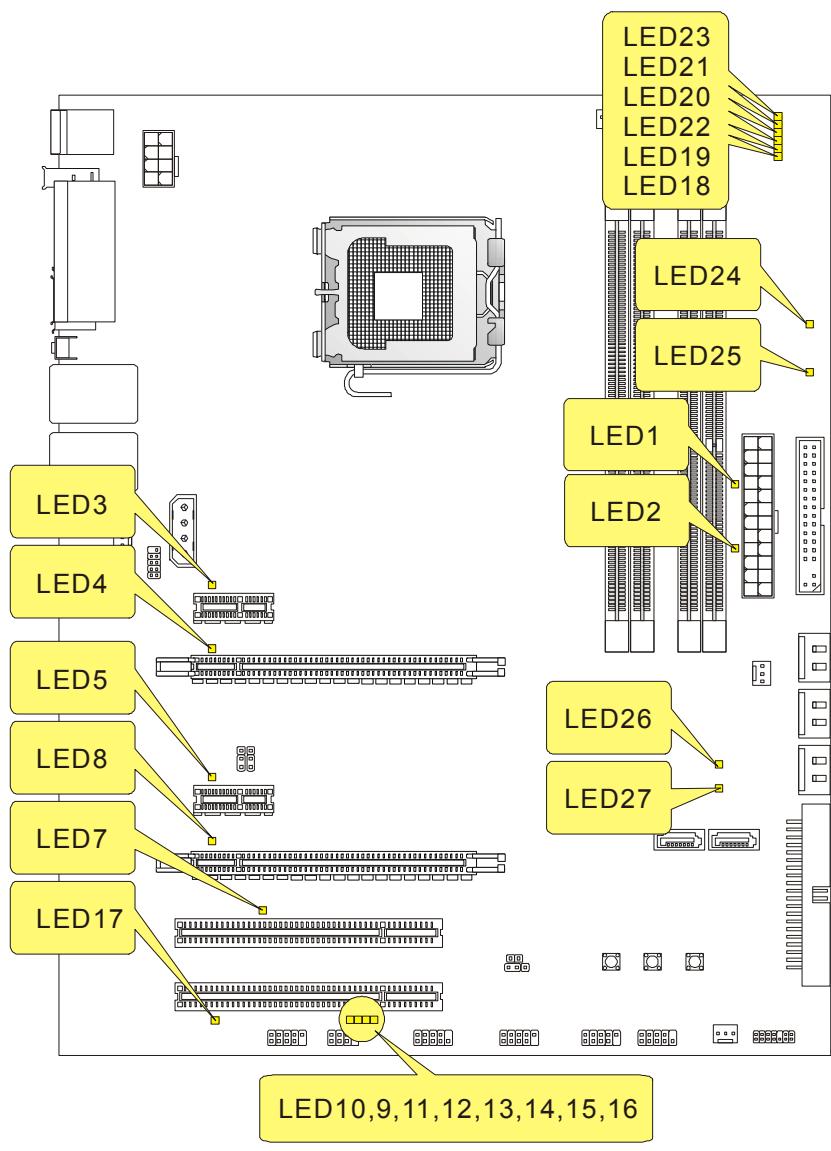

Indicateurs du statut de LED

Nom	Statut
LED1	Allumé lorsque le système est en mode standby.
LED2	Allumé lorsque le système est activé.
LED3	Allumé lorsque le slot PCI_E1 est fonctionnel.
LED4	Allumé lorsque le slot PCI_E2 est fonctionnel.
LED5	Allumé lorsque le slot PCI_E3 est fonctionnel.
LED8	Allumé lorsque le slot PCI_E4 est fonctionnel.
LED7	Allumé lorsque le slot PCI1 est fonctionnel.
LED17	Allumé lorsque le slot PCI2 est fonctionnel.
LED23	Allumé lorsque le CPU est en mode d'alimentation phase 1.
LED21	Allumé lorsque le CPU est en mode d'alimentation phase 2.
LED20	Allumé lorsque le CPU est en mode d'alimentation phase 3.
LED22	Allumé lorsque le CPU est en mode d'alimentation phase 4.
LED19	Allumé lorsque le CPU est en mode d'alimentation phase 5.
LED18	Allumé lorsque le CPU est en mode d'alimentation phase 6.
LED24	Allumé lorsque la mémoire est en mode d'alimentation phase 1.
LED25	Allumé lorsque la mémoire est en mode d'alimentation phase 2.
LED26	Allumé lorsque North Bridge est en mode d'alimentation phase 1.
LED27	Allumé lorsque North Bridge est en mode d'alimentation phase 2.

LED 1, 2, 3, 4

Ces 4 LEDs vous permettent d'identifier les problèmes du système à travers les 16 différentes combinaisons de signaux LED.

Groupe 4

LED10 LED9 LED11 LED12 LED13 LED14 LED15 LED16

Rouge

Vert

LED Signal	Description	LED Signal	Description
Groupe4 Group1	Système démarré Le D-LED va s'arrête si le processeurestendommagéoun'est pas bien installé.	Groupe4 Group2	Initialisation de l'interface Video Ceci démarra la détction CPU clock, vérification de type de video embarquée. Alors, l'adaptateur video est détecté et initiaisé.
Groupe4 Group1	Initialisation Early Chipset	Groupe4 Group2	BIOS Sign On Ceci redémarra l'affichage des infor- mations à propos du logo, nom de la marque du processeur, etc..
Groupe4 Group1	Test Détection de la Mémoire. Test sur la carte de la taille de la mémoire. La D-LED va s'arrêtsi le module de mémoire est endommagé ou n'est pas bien installé.	Groupe4 Group2	Test de la mémoire de base et de l'extension de mémoire. Test de la mémoire de base de 240K à 640K et de la mémoire d'extension audessus de 1MB utilisationde divers modèle
Groupe4 Group1	Décompression de l'image BIOS à la RAM pour pouvoir démarrer plus vite.	Groupe4 Group2	Assigne les Ressources à tous ISA.
Groupe4 Group1	Initialisation du contrôleur clavier.	Groupe4 Group2	Initialisation du contrôleur du disque dur. Ceci initialisera le contrôleur IDE du disque dur.
Groupe4 Group1	Test le BIOS VGA CelaCOMMERCIA à écrire un mes-sage signal VGA à l'écran.	Groupe4 Group2	Initialisation du contrôleur du lecteur dedisnette. Ceci initialisera le contrôleur du lecteur de disnette.
Groupe4 Group1	Initialisation du Processeur Ceci affichera les informations concernant le processeur(nom du fabricant, Bus systeme, etc...)	Groupe4 Group2	Tentative Boot Ceci diminuera la consommation de la pile et démarra via INT 19h.
Groupe4 Group1	Test RTC (Real Time Clock)	Groupe4 Group2	Operation de Démarrage du Système

Réglages BIOS

Ce chapitre donne des informations concernant le programme de réglage du BIOS et vous permet de configurer le système pour obtenir des performances d'utilisation optimales. Vous aurez peut-être besoin de lancer le programme de réglage quand :

• Un message d'erreur apparaît sur l'écran pendant le démarrage du système, qui vous demande de lancer SETUP (Réglage).
• Vous souhaitez changer les réglages par défaut des fonctions personnalisées.

Important

1. Les objets situés sous chaque catégorie BIOS décrits dans ce chapitre sont en cours de mise à jour continue pour améliorer les performances du système. C'est pourquoi il est possible que la description soit légèrement différente du BIOS le plus récent, et ne doit servir que comme référence. Au redémarrage, la première ligne qui apparaît après le compte de la mémoire est la version BIOS. Elle est généralement sous la forme :

A7516IMS V1.0 010108 ou :

Le premier caractère se rapporte au fabricant du BIOS : A = AMI, W = AWARD, et P = PHOENIX.

Les caractères du second au cinquième se rapportent au numéro de modèle.

Le six au jeu de puce : I = Intel, N = nVidia, et V = VIA.

Les septième et huitième caractères se rapportent au client : MS = all standard customers (Tous les clients standard).

V1.0 se rapporte à la version du BIOS.

010108 se rapporte à la date à laquelle est sortie ce BIOS.

Réglages d'entrée

Allumez l'ordinateur et le système lancera le processus POST (Test automatique d'allumage). Lorsque le message ci-dessous apparaît à l'écran, appuyez sur la touche pour entrer dans les réglages.

Appuyez sur DEL pour entrer dans SETUP (Réglages)

Si le message disparaît avant que vous ne répondiez et que vous souhaitez encore entrer dans Setup (Réglages), redémarrez le système en OFF (éteignant) puis en ON (rallumant) en appuyant sur le bouton RESET (Réinitialiser). Vous pouvez également redémarrer le système en appuyant simultanément sur les touches [et].

Obtenir de l'aide

Après être entré dans le menu de Réglage, le premier menu que vous verrez apparaître sera le menu principal.

Menu principal

Le menu principal établit la liste des fonctions de réglage que vous pouvez modifier. Vous pouvez utiliser les touches de flèche (↑↓) pour sélectionner l'objet. La description en ligne des fonctions de réglage sélectionnées est affichée

au bas de l'écran.

Si un symbole de pointeur droit (comme indiqué sur la vue de droite) apparaît à gauche de certains champs, cela signifie qu'un sous-menu peut être lancé à partir de ce champ. Un sous-menu contient des options supplémentaires pour un paramètre de champ. Vous pouvez utiliser les touches de flèche (↑ ↓) pour illuminer le champ, puis appuyez sur (Entrer) pour faire apparaître le sous-menu. Vous pourrez alors utiliser les touches de commande pour saisir des valeurs et vous déplacer d'un champ à un autre à l'intérieur d'un sous-menu. Si vous souhaitez revenir au menu principal, appuyez simplement sur (Entrer).

Aide générale

Le programme de réglages BIOS fournit un écran d'aide générale. Vous pouvez afficher cet écran à partir de n'importe quel menu en appuyant simplement sur <F1>. L'écran d'aide donne une liste des touches appropriées à utiliser et les sélections possibles pour l'élément illuminé. Appuyez sur <Esc> pour quitter l'écran d'aide.

Menu principal

Une fois entrée dans l'unité de réglages AMI ou AWARD BIOS CMOS, le Menu principal apparaît sur l'écran. Le Menu Principal vous permet de sélectionner dix fonctions de réglage et deux choix de sortie. Utilisez les touches de flèche pour sélectionner parmi les options et appuyez sur Entrée pour accepter ou entrer dans le sous-menu.

Standard CMOS Features (Fonctions CMOS standard)

Utilisez ce menu pour les configurations de base du système, telles que l'heure et la date.

Fonctions BIOS avancées

Utilisez ce menu pour régler les options des fonctions avancées spéciales AMI®.

Periphériques intégrés

Utilisez ce menu pour définir les réglages des périphériques intégrés.

Power management setup (Réglage de la gestion de l'énergie)

Utilisez ce menu pour définir vos réglages .

PNP/PCI Configurations (Configurations PNP/PCI)

Cette entrée apparaît si votre système supporte PnP/PCI.

H/W Monitor (Moniteur H/W)

Cette entrée indique l'état de santé de votre PC.

Cell Menu (Menu cell)

Utilisez ce menu pour définir vos règles de contrôle de la fréquence, de la tension et de l'overclocking.

Load Fail-Safe Defaults (Défauts de sécurité de chargement intégrée)

Utilisez ce menu pour charger les valeurs par défaut réglées par le vendeur du BIOS afin de garantir la stabilité des performances du système.

Load Optimized Defaults (Chargement des réglages par défaut optimisés)

Utilisez ce menu pour charger les valeurs par défaut réglées par le fabricant de la carte mère spécifique pour obtenir des performances optimales de la carte mère.

BIOS Setting Password (Mot de passe de réglage BIOS)

Utilisez ce menu pour régler le mot de passe.

Sauvegarder et quitter les réglages

Sauvegardez les changements apportés au CMOS puis quittez les réglages.

Quitter sans sauvegarder

Abandonnez tous les changements et quittez les réglages.

Quand vous entrez dans l'unité de réglages du BIOS, suivez les procédures suivantes pour une utilisation générale.

1. Load Optimized Defaults (chargement des réglages par défaut optimisés) : Utilisez les touches de contrôle (↑ ↓) afin de surligner l'option Load Optimized Defaults et appuyez sur Entrée, le message suivant apparaîtra :

Choisir [Ok] et appuyer sur Enter chargera les valeurs définies du BIOS pour un système minimal plus stable.

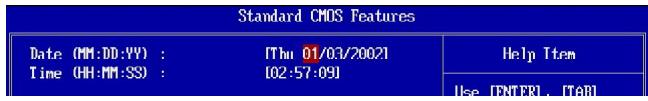

1. Setup Date/Time (Réglage de l'heure et de la date) : Choisissez Standard CMOS Features et appuyez sur Enter afin d'entrer dans le menu Standard CMOS Features. Ajustez la date et l'heure.

1. Save & Exit Setup (Sauvegarder et quitter les réglages) : Utilisez les touches de contrôle (↑ ↓) afin de surligner l'option Save & Exit Setup et appuyez sur Entrée, le message suivant apparaîtra :

Choisissez [Ok] et appuyez sur Entrée afin de sauvegarder les configurations et de quitter le BIOS.

Important

Les configurations précédentes ne sont que pour l'utilisation générale. Si vous avez besoin de réglages détaillés du BIOS, veuillez vous référer au manuel de l'édition anglaise sur la page internet de MSI.

Information du logiciel

Sortez le CD pilote/Service, qui est inclus dans le paquet de la carte mère, et placez-le dans le lecteur CD-ROM. L'installation va automatiquement se déclencher. Cliquez sur le pilote ou sur l'utilitaire et suivez les instructions à l'écran pour accomplir l'installation. Le CD pilote/Service contient :

Menu de pilote - Il montre les pilotes disponibles. Installez le pilote si vous le souhaitez pour activer le dispositif.

Menu des services - Il affiche les applications logicielles prises en charge par la carte mère. Menu du site Web - Il vous indique les sites web utiles.

Important

Veuillez consulter le site Web de MSI pour obtenir les derniers pilotes et BIOS afin d'améliorer l'exécution du système de votre ordinateur.

Pycckn

• Support des processeurs Intel® Core™ 2 Extreme/Quad/Duo/Pentium/Celeron Dual Core/Celeron. Support des processeurs Intel® Yorkfield, Wolfdale, Kentsfield, Conroe dans le socket LGA775.

(Pour obtenir les dernières informations concernant le CPU, visitez http://global.msi.com.tw/index.php?func=cpuform)

FSB

• 1600 MHz (OC) / 1333 / 1066 / 800 MHz

* (Pour plus d'informations sur le CPU, consultez le site http://global.msi.com.tw/index.php?func=cpuform)

• Pont Sud : Intel® ICH10R

• DDR3 1600*(OC)/1333/1066/800 SDRAM (8 Go max.) (Pour la prise en charge de 8 Go max., consultez les spécifications Intel.)
• 4 slots DDR3 DIMM (240 broches / 1.5V) * (Pour des informations supplémentaires sur les composants compatibles, visitez le site http://global.msi.com.tw/index.php?func=testreport)

IDE

• 1 port IDE avec un connecteur Jmicron 363 - Support des modes Ultra DMA 66/100/133 - Support des modes de fonctionnement PIO, Bus Master

SATA

• 6 ports SATA II sur un chipset Intel ICH10R
• 2 ports SATA II sur le contrôleur Jmicron 363
• 2 ports eSATA avec contrôleur JMicron 363 - Supporte une vitesse de transfert de données de 3 Gb/s
