Type de produit	Carte mère pour ordinateur portable MSI
Modèle	G52-73951X7 (MS-7395 v1.X)
Format	ATX (30,5 cm x 24,5 cm)
Processeurs supportés	Intel Core 2 Quad, Core 2 Duo, Pentium, Celeron (socket LGA775)
FSB	1333 / 1066 / 800 MHz
Chipset	Intel P35 (North Bridge) + ICH9 (South Bridge)
Mémoire	DDR2 1066/800/667 SDRAM, 4 slots DIMM, max 8 Go, 1,8 V
Audio	Realtek ALC888, 8 canaux, compatible Azalia 1.0 et Vista Premium
LAN	Realtek 8111B Gigabit Ethernet (10/100/1000)
Stockage IDE	1 port IDE (Ultra DMA 66/100/133) via JMicron JMB363
Stockage SATA	4 ports SATA II (ICH9) + 2 ports SATA II (JMicron JMB363), jusqu'à 300 Mo/s
RAID	RAID 0, 1, JBOD (sur ports SATA5 et SATA6 via JMicron)
Connecteurs arrière	1 PS/2 souris, 1 PS/2 clavier, 1 port série (COM1), 1 port parallèle (SPP/EPP/ECP), 4 USB 2.0, 1 LAN, 6 jacks audio flexibles
Connecteurs internes	4 USB 2.0, 1 CD-In, 1 audio avant, 1 TPM (optionnel), 1 SPDIF-Out, 1 série, 1 chassis intrusion, 1 infrarouge
Slots d'extension	1 PCI Express x16, 1 PCI Express x1, 4 PCI (3,3 V/5 V)
Alimentation	Connecteur ATX 20 broches + ATX 12V (2x2, 2x4 ou 1x4 broches)
Fonctions spéciales	Overclocking par cavaliers (JB1/JB2), D-Bracket 2 diagnostique, effacement CMOS par bouton
Entretien et nettoyage	Dépoussiérage régulier à l'air comprimé, éviter l'humidité, utilisation de pâte thermique entre CPU et dissipateur
Sécurité	Débrancher l'alimentation avant toute intervention, respect des consignes de la directive WEEE, protection contre les surcharges et les courts-circuits
Pièces détachées et réparabilité	CPU, mémoire, dissipateur, pile CMOS remplaçables ; vis et supports standard ; documentation disponible en ligne
Informations générales	Notice fournie au format PDF (108 pages), langues disponibles : FR, DE, EN, RU

FOIRE AUX QUESTIONS - G52-73951X7 MSI

Quels processeurs sont supportés par la carte mère G52-73951X7 ?

La carte mère supporte les processeurs Intel LGA775 : Core 2 Quad, Core 2 Duo, Pentium et Celeron. Consultez le site MSI pour la liste complète : http://global.msi.com.tw/index.php?func=cpuform

Quel type de mémoire est compatible et comment l'installer ?

La carte mère accepte la DDR2 1066/800/667 en 240 broches, 1,8 V, jusqu'à 8 Go. Installez d'abord un module dans le slot DIMM1 pour réussir l'initialisation. Pour le mode double canal, utilisez des modules identiques dans les slots vert et orange.

Comment installer le CPU sur cette carte mère ?

Retirez le capuchon de protection, levez le levier, ouvrez le support, placez le CPU en alignant les repères, refermez le support et abaissez le levier. Appliquez de la pâte thermique avant de fixer le ventilateur. Consultez le manuel pour les détails.

Comment effacer le CMOS ?

Éteignez l'ordinateur et débranchez l'alimentation. Appuyez sur le bouton d'effacement CMOS situé sur la carte mère (près de la pile). Cela réinitialisera les paramètres du BIOS.

Puis-je utiliser le RAID avec cette carte mère ?

Oui, le chipset JMicron JMB363 supporte les modes RAID 0, 1 et JBOD sur les ports SATA5 et SATA6. Configurez le RAID dans le BIOS après avoir connecté les disques.

Que faire si l'ordinateur ne démarre pas et que les LED du D-Bracket 2 indiquent un problème ?

Le D-Bracket 2 affiche des combinaisons de LED pour diagnostiquer. Par exemple, si les 4 LED sont allumées, le CPU est peut-être défectueux ou mal installé. Reportez-vous au tableau dans le manuel pour chaque code.

Comment overclocker le processeur ?

Utilisez les cavaliers JB1 et JB2 pour ajuster le FSB (200, 266 ou 333 MHz). Assurez-vous que votre système de refroidissement est adapté. L'overclocking peut endommager les composants ; faites-le avec prudence.

Quels sont les branchements pour l'alimentation ?

Branchez le connecteur ATX 20 broches (ou 20+4) et le connecteur ATX 12V (2x2 ou 2x4 broches) pour alimenter le CPU. Respectez l'alignement des broches.

Comment mettre à jour le BIOS ?

Téléchargez la dernière version du BIOS sur le site MSI. Utilisez l'utilitaire fourni ou une clé USB bootable. Suivez les instructions du manuel pour éviter une panne.

Où trouver les pilotes et logiciels pour cette carte mère ?

Les pilotes sont sur le CD fourni ou sur le site MSI. Insérez le CD, l'installation automatique se lance. Pour les dernières versions, visitez http://global.msi.com.tw/ .

MODE D'EMPLOI G52-73951X7 MSI

En tant qu'écologiste et afin de protéger l'environnement, MSI tient à rappeler ceci...

Au sujet de la directive européenne (UE) relative aux déchets des équipements électriques et électroniques, directive 2002/96/EC, prenant effet le 13 août 2005, que les produits électriques et électroniques ne peuvent être déposés dans les décharges ou tout simplement mis à la poubelle. Les fabricants de ces équipements seront obligés de récupérer certains produits en fin de vie. MSI prendra en compte cette exigence relative au retour des produits en fin de vie au sein de la communauté européenne. Par conséquent, vous pouvez retourner localement ces matériels dans les points de collecte.

La société prend des mesures actives pour protéger l'environnement, c'est pourquoi nous vous rappelons que...

Conformément à la directive européenne (UE) relative à la prévention des déchets d'équipements électriques et électroniques (directive WEEE 2002/96/EC), entrée en vigueur le 13 août 2005, les équipements électriques et électroniques ne peuvent pas être considérés comme des déchets ménagers. Par conséquent, les fabricants

de ces équipements sont obligés de reprendre les produits en fin de vie. MSI s'engage à respecter les exigences de reprise des produits portant la marque MSI sur le territoire de l'UE. Vous pouvez retourner ces produits dans les points de collecte spécialisés.

Connecteurs, Cavaliers, Slots Fr-9

Panneau Arrière Fr-18

Configuration du BIOS Fr-21

Information de Logiciel Fr-25

Russe Ru-1

Caractéristiques Ru-2

Installation du processeur (CPU) Ru-5

Mémoire Ru-7

Connecteurs, interrupteurs, cavaliers

Panneau arrière Ru-18

ProcesseursSupportés

- Intel® Core 2 Quad/ Core 2 Duo/ Pentium/ Celeron processeurs de LGA775 - Supporte Intel® Yorkfield, Wolfdale (Pour plus d'informations sur le CPU, veuillez visitor http://global.msi.com.tw/index.php?func=cpuform)

FSB supporté

- 1333/ 1066/ 800 MHz

Chipset

- North Bridge: Intel® P35 chipset - South Bridge: Intel® ICH9 Base chipset

Mémoire

- DDR2 1066/800/667 SDRAM (8GB Max) - 4 DDR2 DIMMs (240pin / 1.8V) (Pour plus d'informations sur les composants compatibles, veuillez visitor http://global.msi.com.tw/index.php?func=testreport)

LAN

- Supporte PCIE LAN 10/100/1000 Fast Ethernet par Realtek 8111B

Audio

- Chip intégre par Realtek® ALC888 - Canaux audio 8 flexibles avec détection de jack - Compatible avec Azalia 1.0 Spec - Rencontre Microsoft Vista Premium spec

IDE

- 1 port IDE par JMicron JMB363 - Supporte le mode Ultra DMA 66/100/133 - Supporte les modes d'opération PIO et Bus Master

SATA

- 4 ports SATA II par ICH9. - 2 ports SATAII par JMicron JMB363. - Supporte un stockage et un taux de transfers jusqu'à 300 MB/s

RAID

- Supporte RAID 0, 1 et JBOD par JMicron JMB363. (SATA5, SATA6)

Disquette

- 1 port de disquette - Supporte 1 FDD avec 360KB, 720KB, 1.2MB, 1.44MB et 2.88MB

Connecteurs

- Panneau arrière

• 1 port souris PS/2
• 1 port clavier PS/2
• 1 port série (COM1)
• 1 port parallèle supportant les modes SPP/EPP/ECP
• 4 ports USB 2.0
• 1 jack LAN (10/100/1000)
• 6 jacks audio flexibles

Connecteurs intégrés

• 4 connecteurs USB 2.0
• 1 connecteur CD-In
• 1 connecteur audio avant
• 1 connecteur TPM (optionnel)
• 1 connecteur SPDIF-Out
• 1 connecteur Serial
• 1 connecteur Chassis Intrusion Switch

Slots

• 1 slot PCI Express x16
• 1 slot PCI Express x1
• 4 slots PCI -Supporte interface bus PCI 3.3V/5V

Dimension

-ATX(30.5cm×24.5cm)

Montage

• 9 trous de montage

Guide d'Installation des Composants de la Carte Mère de la Série P35 Neo3 (MS-7395 v1.X)

La carte mère supporte le processeur Intel®. Elle utilise un Socket-775 pour l'installation. Si vous ne possédez pas de système de refroidissement du CPU, contactez votre revendeur pour vous en procurer un et installer le avant d'allumer l'ordinateur.

Pour plus d'informations, veuillez consulter: http://global.msi.com.tw/index.php? func=cpuform

Important

Surchauffe

Une surchauffe peut sérieusement endommager le CPU et le système. Assurez-vous toujours que le système de refroidissement fonctionne correctement pour protéger le CPU d'une surchauffe. Assurez-vous d'avoir une couche de pâte thermique (ou bande thermique) entre le CPU et le dissipateur pour améliorer la dissipation de la chaleur.

Remplacer le CPU

Avant de remplacer le CPU, éteignez toujours l'alimentation ATX ou débranchez la prise pour assurer la sécurité du CPU.

Overclocking

Cette carte mère a été créée pour supporter l'overclocking. Veuillez vous assurer que vos composants peuvent tolérer un tel réglage avant d'overclocker le système. Tout essai au-delà des spécifications des produits n'est pas recommandé.

Nous ne garantissons pas les dommages ou les risques causés par une opération insatisfaisante ou au-delà des spécifications du produit.

Procédure d'installation du CPU pour Socket 775 :

1. La douille du CPU porte un chapeau en plastique pour protéger les contacts qui lui causeraient des dommages. Avant d'installer le CPU, couvrez-le pour protéger la goupille de la douille.
2. Retirez le chapeau du côté du levier.
3. Les goupilles de la douille se montent.
4. Ouvrez le levier de fixation.
5. Soulevez le levier de fixation et ouvrez le plateau de fixation.
6. Après avoir confirmé la direction du CPU pour un jointement correct, déposez le CPU dans l'armature de logement de la douille. Soyez sûr de le prendre sur le bord de la base du CPU. Notez que les clés d'alignement sont alors sorties.
7. Inspectez visuellement si le CPU est bien posé dans la douille. Dans le cas contraire, retirez le CPU avec un mouvement vertical et réinstallez-le.
8. Couvrez le plat effectif sur le paquet.
9. Appuyez légèrement sur le levier effectif et sur le plat effectif, fixez ensuite le levier avec le crochet sous l'étiquette de conservation.
10. Alignez les trous de la carte avec le ventilateur. Installez le ventilateur dans les trous de la carte mère.
11. Appuyez sur les quatre crochets pour attacher le refroidisseur. Puis effectuez une rotation des systèmes de détention (référez-vous à la direction marquée au-dessus) pour fermer les crochets.
12. Retournez la carte mère pour vous assurer que le ventilateur est correctement installé.

clé d'alignement

Important

1. Vérifiez dans le BIOS les informations de statut du CPU.
2. Lorsque le CPU n'est pas installé, vous devez remettre la protection sur la carte mère pour protéger le socket CPU.
3. Les photos de carte mère dans cette section sont seulement pour la démonstration de l'installation du ventilateur du CPU. L'apparence de votre carte mère variera selon le modèle que vous achetez.

Mémoire

2 DDR2

Spécification : 240 broches, 1,8 V.

Définition du canal : tous les slots DIMM sont verts.

Définition de canaux double : les slots DIMM sur le canal A sont en vert, les slots DIMM sur le canal B sont en orange.

3 DDR3

Spécificité : 240 broches, 1,5 V.

Définition du canal simple : tous les slots DIMM sont de couleur bleu ciel.

Définition du double canal : les slots DIMM sur le canal A sont marqués en bleu ciel, les slots DIMM sur le canal B sont marqués en rose.

Important

• Les modules de mémoire DDR3 ne sont pas interchangeables avec la DDR/DDR2, et le standard DDR3 n'est pas compatible avec les anciennes versions. Vous devez toujours installer les modules de mémoire DDR3 dans les slots DDR3 DIMM.
• En mode double canal, assurez-vous d'installer des modules de mémoire du même type et de la même densité dans les différents slots de canal DIMM.
• Pour réussir l'initialisation du système, insérez toujours les modules de mémoire dans le DIMM1 en premier.

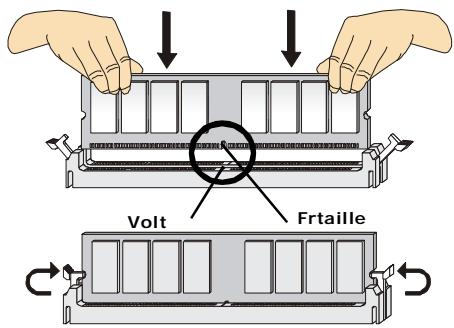

Installation des modules de mémoire :

Vous pouvez repérer l'encoche sur les modules de mémoire et le détrompeur sur les fentes DIMM pour la DDR ou DDR2. Suivez les procédures ci-dessous pour installer correctement le module DDR/DDR2.

1. Le module de mémoire ne possède qu'une encoche en son centre. Le module ne peut être monté que dans le bon sens.
2. Insérez le module de mémoire DIMM verticalement dans le slot. Poussez-le ensuite jusqu'à ce que les contacts dorés sur le module de mémoire soient profondément insérés dans la douille.

Important

Vous ne pouvez pas voir les contacts dorés si le module de mémoire n'est pas inséré correctement dans le slot DIMM.

1. Le clip en plastique situé de chaque côté du module va se fermer automatiquement.

Connecteurs, Cavaliers, Slots

4 Connecteurs Alimentation du Ventilateur :

Les connecteurs au système du ventilateur supportent la puissance du ventilateur avec +12V. Le CPUFAN1 du CPU supporte la fonction Smart FAN. Quand vous reliez le fil aux connecteurs, notez que le fil rouge est positif et doit être relié au +12V, le fil noir est rectifié et mis à terre. Si la carte mère a un chipset intégré sur le moniteur de matériel du système, vous devez utiliser un ventilateur particulier avec une sonde de vitesse pour bien contrôler le ventilateur.

CPU FAN

1. Veuillez vous référer au ventilateur du CPU recommandé dans le site web officiel ou contactez le revendeur pour le ventilateur correct du CPU.
2. CPUFAN supporte le contrôle du ventilateur. Vous pouvez installer l'utilitaire Dual Core Center qui peut contrôler la vitesse du ventilateur du CPU selon la température actuelle du CPU.
3. Ventilateur/radiateur avec 3 ou 4 pins sont disponibles pour CPUFAN.

5 Connecteur Pilote de la Disquette

La carte mère est pourvue d'un connecteur de disquette qui supporte les disques de 360K, 720K, 1.2M, 1.44M et 2.88M.

6 Connecteur IDE

Cette carte mère fournit un connecteur IDE qui supporte les lecteurs de disque dur, les lecteurs CD-ROM et les autres dispositifs IDE.

Important

Si vous installez 2 disques durs sur une même nappe, vous devez configurer le second disque en mode Slave (esclave) en bougeant les cavaliers. Pour cela, il faut vous reporter à la documentation du disque dur concernant le changement de cavalier (jumper).

7 Connecteur Série ATA

Le connecteur SATA supporte le port Serial ATA de haute performance. Chaque connecteur SATA peut se connecter à un disque dur.

Important

Veuillez ne pas tordre le câble Série ATA à 90 degrés, cela entraînera la perte de données lors des phases de transfert.

8 Connecteurs panneau en façade

La carte mère possède deux connecteurs pour la connexion électrique du panneau avant (LED, switch). JFP1 est compatible avec l'Intel® Front Panel I/O Connectivity Design Guide.

JFP1

JFP2

9 Connecteur IEEE 1394 (Vert)

La carte compte un connecteur 1394 qui vous permet la connexion de brackets externes IEEE1394.

10 Connecteur USB en façade (Jaune)

Ce connecteur est compatible avec Intel® I/O Connectivity Design Guide, il est idéal pour la connexion de matériels possédant une interface USB tel que : disque dur USB, caméra digitale, imprimante, lecteur MP3 et bien d'autres périphériques.

USB 2.0 Bracket (Optionnel)

Important

Notez que les pins de VCC et de GND doivent être reliés correctement pour éviter des dommages possibles.

1 Connecteur Sortie SPDIF

Ces deux connecteurs sont utilisés pour relier l'interface SPDIF (Sony/Philips Digital Interface Format) pour la transmission audio numérique.

12 Connecteurs panneau en façade (spécification Azalia)

Ce connecteur vous permet de connecter l'audio en façade, compatible avec le guide de conception des connectivités d'E/S du panneau avant d'Intel®.

13 Cavaliers d'overclocking matériel FSB : JB1, JB2 (optionnel)

Vous pouvez overclocker le FSB pour augmenter la fréquence du processeur en ajustant les cavaliers JB1 et JB2. Suivez les instructions ci-dessous pour ajuster le FSB.

JB1 JB2

200 MHz

266 MHz

333 MHz

Important

Assurez-vous que l'ordinateur est éteint avant d'ajuster les cavaliers.

14 Connecteur d'entrée CD

Ces connecteurs permettent l'entrée audio externe.

15 Connecteur d'intrusion de châssis

Ce connecteur est relié au câble de l'interrupteur d'intrusion du châssis. Si le châssis est ouvert, l'interrupteur en informera le système, qui enregistrera ce statut et affichera un écran d'alerte. Pour effacer ce message d'alerte, vous devez entrer dans le BIOS et désactiver l'alerte.

16 Connecteur Module Infrarouge

Ce connecteur permet la mise en place d'un module infrarouge. Vous devez configurer cette fonction dans le BIOS afin de pouvoir l'utiliser. JIR1 est compatible avec l'Intel® Front Panel I/O Connectivity Design Guide.

17 Connecteur Port Série

Le port série est un port de communication 16550A à grande vitesse qui envoie/reçoit 16 bytes FIFOs. Vous pouvez directement attacher un dispositif série au connecteur.

18 Connecteur TV-Sorting

Le connecteur SortieTV vous permet d'attacher un bracket Sortie-TV. Le bracket TV vous offre plusieurs types de connecteurs de SortieTV. Choisissez le connecteur approprié pour vous relier à une télévision.

19 Connecteur Carte VoIP

Ce connecteur est relié à la carte VoIP. Veuillez vous référer aux instructions de la carte VoIP.

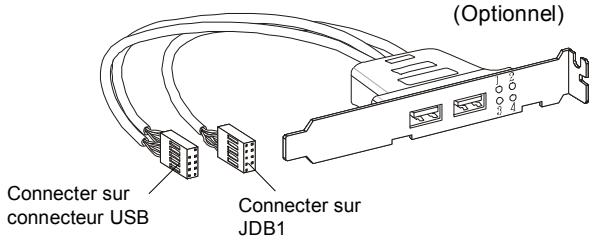

20 Connecteur D-BracketTM 2

Le connecteur est utilisé pour connecter le D-BracketTM 2. Le D-Bracket est pourvu de 4 LED et ports USB et permet d'identifier les problèmes et ce à l'aide de 16 combinaisons de signaux LED.

D-BracketTM 2

Rouge Vert

LED Signal	Description	LED Signal	Description
1 2 3 4	Allumez le système. Le D-LED s/allumera si le processeur est endommagé ou installé de façon incorrecte.	1 2 3 4	Interface Visuelle d'initialisation. Ceci déetecté l'horloge du CPU, la vérification du type de video intégrée. Puis, déetecté et initiaïsez l'adaptateur visuel.
1 2 3 4	Chipset en phase d'initialisation.	1 2 3 4	BIOS Connecté Ceci montre des informations sur le logo, marque et processeur etc...
1 2 3 4	Essai de Détection De Mémoire. Essai de la capacité de la mémoire intégrée. Le D-LED s/allumera si le module demémoire est endommagé ou non installé correctement.	1 2 3 4	Essai de la mémoire BASSE et prolongée. Mémoire basse d'essai de 240K à 640K et mémoire prolongée plus de 1MB en utilisant divers modélis.
1 2 3 4	Décompression de l'image du BIOS à la RAM pour initiaiser rapidement.	1 2 3 4	Ressources assignées à tout l'ISA.
1 2 3 4	Contrôleur d'Initialisation du Clavier.	1 2 3 4	Contrôleur d'Initialisation du conducteur dur. Ceci initiaïse la commande et le contrôleur d'IDE.
1 2 3 4	Essai VGA BIOS Ceci commence à écrire le message sign-on de VGA à l'écran.	1 2 3 4	Contrôleur Initialisation Floppy Drive. Ceci initiaïse le Floppy Drive et le contrôleur.
1 2 3 4	Proesseur d'Initialisation. Ceci nous informe sur le processeur ( comme le nom de la marque, bus de système, etc...)	1 2 3 4	Tentative d'initialisation. Place la pile Basse et l'initialise via19h INTERNE.
1 2 3 4	TEssai RTC (Horloge en temps réel)	1 2 3 4	Initialisation du Logiciel d'exploitation

Bouton Effacer CMOS

Le CMOS RAM intégré reçoit une alimentation d'une batterie externe qui permet de garder les données de configuration du système. Avec le CMOS RAM, le système peut automatiquement démarrer avec les paramètres personnalisés du BIOS à chaque fois que le PC est allumé. Si vous voulez effacer la configuration du système, utilisez ce bouton pour effacer les données. Pressez sur le bouton pour effacer les données.

Important

Assurez-vous d'éteindre le système avant d'effacer les données du CMOS.

Connecteur d'alimentation :

Avant d'insérer le connecteur d'alimentation, assurez-vous toujours que tous les composants sont installés correctement afin de ne pas causer de dommages. Tous les connecteurs d'alimentation sur la carte mère doivent être reliés à l'alimentation ATX et doivent fonctionner ensemble pour une opération stable.

Connecteur de détection d'ouverture du châssis

Ce connecteur est relié au câble du détecteur d'ouverture du châssis. Si le châssis est ouvert, le détecteur en informera le système, qui enregistrera ce statut et affichera un écran d'alerte. Pour effacer ce message d'alerte, vous devez entrer dans le BIOS et désactiver l'alerte.

Vous pouvez utiliser l'alimentation 20 broches ATX comme vous le souhaitez. Si vous ne voulez pas l'utiliser, veuillez brancher votre alimentation sur les broches 1 et 13.

23 Connecteur d'alimentation ATX 20 broches

Ce connecteur vous permet de relier l'alimentation ATX 20 broches fournie. Pour relier cette alimentation, assurez-vous que la prise d'alimentation est insérée dans l'orifice approprié et que les broches sont alignées. Abaissez ensuite l'alimentation.

24 Connecteur d'alimentation ATX 12V (2x2 broches)

Ces connecteurs d'alimentation 12V sont utilisés pour fournir de l'énergie au CPU.

25 Connecteur d'alimentation ATX 12V (2x4 broches)

Le connecteur d'alimentation 12V est utilisé pour alimenter le CPU.

26 Connecteur d'alimentation ATX 12V (1x4 broches)

Ce connecteur d'alimentation 12V est utilisé pour fournir de l'énergie à la carte mère.

27 Connecteur de module TPM

Ce connecteur se connecte à une puce TPM (Trusted Platform Module) (optionnel). Merci de vous référer au manuel de la plateforme de sécurité TPM pour plus d'informations.

23 Slot PCI Express (x16/x4/x1)

Le slot PCI Express supporte la carte d'extension de l'interface PCI Express. Le PCI Express x16 supporte un taux de transfert jusqu'à 4.0 GB/s. Le PCI Express x8 supporte un taux de transfert jusqu'à 2.0 GB/s. Le PCI Express x4 supporte un taux de transfert jusqu'à 1.0 GB/s. Le PCI Express x1 supporte un taux de transfert jusqu'à 250 MB/s.

Slot PCI Express x16

Slot PCI Express x4

Slot PCI Express x1

29 Slot de PCI (Interconnexion Composante Périphérique)

Les slots PCI vous permettent d'insérer des cartes d'extension selon vos besoins. Lorsque vous ajoutez ou enlevez une carte d'extension, assurez-vous que le PC n'est pas relié au secteur. Lisez la documentation pour que la carte d'extension exécute ses tâches.

30 Slot d'AGP (Port Accelerated et Graphique)

Le slot AGP vous permet d'insérer la carte graphique AGP, interface spécifique conçue pour les demandes de graphiques 3D. Elle comporte un canal de 66 MHz, 32 bits, pour que le contrôleur graphique accède directement à la mémoire principale.

Important

Lorsque vous ajoutez ou enlevez une carte d'extension, assurez-vous que le PC n'est pas relié au secteur. Lisez la documentation pour que la carte d'extension exécute ses tâches, tels que cavaliers, commutateurs ou configuration du BIOS.

Panneau Arrière

A Connecteur port Souris/Clavier

Le connecteur PS/2® souris/clavier DIN est donc pour brancher un PS/2® souris/clavier.

Connecteur PS/2 Souris (vert, 6 broches femelle)

Connecteur PS/2 Clavier (violet, 6 broches femelle)

B. Connecteur port parallèle :

Un port parallèle est un port d'imprimante standard qui prend en charge le mode EPP (Enhanced Parallel Port) et le mode ECP (Extended Capabilities Parallel Port).

(Connecteur 25 broches femelle)

C. Connecteur port série

Le port série est un port de communication 16550A à grande vitesse qui envoie/reçoit 16 octets FIFO. Vous pouvez directement connecter une souris série ou d'autres périphériques série au connecteur.

(Connecteur 9 broches mâle)

Connecteur VGA

Le connecteur DB15 broches femelle est conçu pour être relié à un moniteur VGA.

(Connecteur 15 broches femelle DIN)

Connecteur DVI

Le connecteur DVI (interface visuelle numérique) vous permet de relier un moniteur LCD. Il fournit une interconnexion numérique à grande vitesse entre l'ordinateur et son dispositif d'affichage. Pour relier un moniteur LCD, branchez simplement votre câble de moniteur au connecteur DVI, et assurez-vous que l'autre extrémité du câble est correctement reliée à votre moniteur. (Référez-vous à votre manuel du moniteur pour plus d'informations.)

Important

Veuillez noter que le connecteur DVI ne prend pas en charge la connexion du convertisseur D-Sub (D-Sub) vers DVI.

Port 1394

Le port 1394 sur le panneau arrière fournit le raccordement pour les dispositifs 1394.

LAN

Le standard RJ-45 jack est utile pour le raccordement au Réseau de Région Local (LAN). Vous pouvez relier un câble de réseau à celui-ci.

LED	Couleur	LED Statut	Condition
Gauche	Orange	Éteint	Le lien LAN n'est pas établi.
		Allumé(steadystate)	Le lien LAN est établi.
		Allumé(brigheter & pulsing)	L'ordinateur communique avec un autre ordinateur sur le réseau.
Droite	Vert	Éteint	10 Mbit/sec rate de données est sélectionné.
		Allumé	100 Mbit/sec rate de données est sélectionné.
	Orange	Allumé	1000 Mbit/sec rate de données est sélectionné.

H Connecteurs USB

La racine Serial Universal Autobus d'OHCI (Interface Ouverte de Contrôle du Centre Serveur) sert à attacher des dispositifs d'USB tels que le clavier, souris ou autres dispositifs USB-compatibles. Vous pouvez directement brancher le dispositif USB au port.

Connecteurs Port Audio

Ces connecteurs audio sont utilisés pour les dispositifs audios. Vous pouvez différencier la couleur des jacks audio pour les sons audio différents.

Ligne Sortie (Vert) - Ligne Sortie, un connecteur pour les haut-parleurs ou les écouteurs. Ligne Entrée (Bleu) - Ligne Entrée/ Côté-entouré sortie en mode de 7.1 canaux est utilisé pour le player de CD externe, tapeplayer ou d'autres dispositifs audio. MIC (Rosé) - Mic-entrée est un connecteur pour les microphones. CS-Sortie (Orange) - Centre/subwoofer sortie en mode de 5.1/7.1 canaux. MSortie (Noir) - Côté-arrière sortie en mode de 4/5.1/7.1 canaux. N SS-Sortie (Gris) - Côté-entouré sortie en mode de 7.1 canal

Connecteur Sortie S/PDIF Coaxial

Ce connecteur est utilisé pour relier l'interface de SPDIF (Format d'interconnexion numérique de Philips /Sony) pour la transmission audio numérique.

Connecteur S/PDIF-Sortie Optique

Ce connecteur est utilisé pour relier l'interface de SPDIF (Format d'interconnexion numérique de Philips /Sony) pour la transmission audio numérique.

Port Externe SATA

Le port eSATA (External Schematic ATA) est utilisé pour relier le dispositif externe SATA. Vous pouvez aussi utiliser le câble externe optique SATA pour relier le dispositif SATA et le port eSATA.

Configuration du BIOS

Ce chapitre vous informe sur le programme d'installation du BIOS et vous permet de configurer le système pour une utilisation optimale. Vous pouvez installer le programme lorsque :

• Un message d'erreur apparaît à l'écran pendant que le système s'initialise et vous demande de lancer l'INSTALLATION du BIOS.
• Vous VOULEZ modifier les paramètres par défaut pour des périphériques adaptés aux besoins du client.

Important

1. Les éléments de chaque catégorie de BIOS décrits dans ce chapitre sont mis à jour en continu pour un meilleur système. Par conséquent, la description peut légèrement différer du dernier BIOS et elle doit seulement être considérée comme une référence.
2. Au démarrage, la première ligne est la version du BIOS qui apparaît après le comptage de la mémoire. Elle est habituellement au format :

A7395IMS V1.0 070707 soit :

Le premier chiffre se rapporte au fabricant du BIOS : A = AMI, W = AWARD et P = PHOENIX.

Les chiffres 2 à 5 se rapportent au numéro du type.

Le sixième chiffre se rapporte au fabricant du chipset : A = ATi, I = Intel, V = VIA, N = Nvidia, U = ULi.

Les chiffres 7 et 8 se rapportent au client : MM = tous les clients standard.

V1.0 se rapporte à la version du BIOS.

070707 se rapporte à la date de sortie de ce BIOS.

Entrer dans le Setup

Allumez votre ordinateur, le système lance le processus de POST (Power On Self Test). Quand le message ci-dessous apparaît à l'écran, appuyez sur le bouton pour entrer dans le setup.

Pressez DEL pour entrer dans le SETUP

Si le message disparaît avant que vous ne puissiez entrer dans le setup, redémarrez votre ordinateur en appuyant sur le bouton RESET. Vous pouvez aussi utiliser simultanément la combinaison de touches : , et .

Aide

Une fois dans le Setup, le premier écran est celui du menu principal.

Menu Principal

Le menu principal affiche les différentes catégories du BIOS. Utilisez les flèches (↑↓) pour sélectionner l'article. La description en ligne de la fonction accentuée est affichée en bas de l'écran.

Sous-menu

Si vous voyez que le symbole correct apparaît à la gauche de certains champs, cela signifie qu'un sous-menu peut être lancé à partir de ce champ. Un sous-menu contient des options additionnelles pour un paramètre de champ. Avec les touches de déplacement (↑↓) pour changer de champ ou pressez

Entrée pour appeler le sous-menu. Ensuite, vous pouvez vous déplacer de champ en champ dans un sous-menu. Si vous voulez revenir au menu principal, pressez simplement Échap.

Aide générale

Le programme d'installation du BIOS contient un écran d'aide générale. Vous pouvez appeler cet écran depuis n'importe quel menu en appuyant sur F1. L'écran d'aide vous donne des options possibles. Pressez Échap pour quitter l'écran d'aide.

Menu principal

Une fois entré dans l'AMI ou AWARD BIOS CMOS Setup Utility, le menu apparaît à l'écran. Le menu permet de sélectionner dix fonctions et deux options de sortie de l'utilitaire. Utilisez les flèches pour vous diriger et utilisez la touche Entrée pour sélectionner un élément ou entrer dans le sous-menu.

Cette fonction permet le paramétrage des éléments standards du BIOS, comme les dates, les données, etc.

Cette fonction permet de paramétrer des éléments avancés AMI du BIOS.

Utilisez ce menu pour changer les choix relatifs aux périphériques intégrés.

Power Management Setup

Utilisez ce menu pour appliquer vos choix en ce qui concerne le power management.

PNP/PCI Configurations

Apparaît si votre système supporte PNP/PCI.

H/W Monitor

Voir les statuts des CPU, ventilateurs et système d'alarmes.

Cell Menu

Utilisez ce menu pour spécifier vos paramètres pour la fréquence et le voltage du CPU.

Load Fail-Safe Defaults

Utilisez ce menu pour télécharger les valeurs par défaut réglées par le vendeur du BIOS pour obtenir une performance stable du système.

Load Optimized Defaults

Charge les paramètres optimum du BIOS sans affecter la stabilité du système.

Utilisez ce menu pour entrer un mot de passe du BIOS.

Save & Exit Setup

Les modifications sont enregistrées dans le CMOS avant la sortie du setup.

Exit Without Saving

Les modifications sont abandonnées avant la sortie du setup.

Une fois que vous êtes entré dans l'installation du BIOS, suivez les processus ci-dessous.

1. Load Optimized Defaults : Utilisez les touches de contrôle (↑↓) pour accentuer le champ Load Optimized Defaults (Charge optimisée par défaut) et appuyez sur <Entrée> pour obtenir le message suivant :

Appuyez sur [OK] pour effectuer les réglages par défaut et pour l'exécution optimale du système.

1. Installation Date/Temps : Choisissez les dispositifs standards de CMOS et appuyez sur <Entrée> dans le menu des dispositifs standards de CMOS. Ajustez les champs de date et d'heure :

1. Installation économique/sorting : Les touches de contrôle (↑↓) servent à accentuer le champ d'installation économique/sorting et appuyez sur <Entrée>, le message suivant s'affiche :

Appuyez sur [OK] pour sauvegarder les configurations et sortir de l'installation du BIOS.

Important

Les configurations ci-dessus ne sont que pour l'usage général. Si vous avez besoin de réglages détaillés du BIOS, veuillez consulter le manuel (version française) sur le site Web de MSI.

Information de logiciel

Insérez le CD pilote/service, inclus dans le paquet de la carte mère, dans le lecteur CD-ROM. L'installation va automatiquement se déclencher. Cliquez sur le pilote ou sur l'utilitaire et suivez les instructions à l'écran pour accomplir l'installation. Le CD pilote/service contient :

Un menu de pilotes - Il montre les pilotes disponibles. Installez le pilote si vous le souhaitez pour activer le périphérique.

Menu de services - Il montre les applications logicielles supportées par la carte mère. Le menu du site Web - Il vous indique les sites web utiles.

Important

Veuillez consulter le site Web de MSI pour obtenir les derniers pilotes et BIOS afin d'améliorer l'exécution du système de votre ordinateur.

P35 Neo3
