Produkttyp	MSI Mainboard für Laptop
Modell	G52-73951X7 (MS-7395 v1.X)
Format	ATX (30,5 cm x 24,5 cm)
Unterstützte Prozessoren	Intel Core 2 Quad, Core 2 Duo, Pentium, Celeron (Socket LGA775)
FSB	1333 / 1066 / 800 MHz
Chipsatz	Intel P35 (North Bridge) + ICH9 (South Bridge)
Speicher	DDR2 1066/800/667 SDRAM, 4 DIMM-Steckplätze, max. 8 GB, 1,8 V
Audio	Realtek ALC888, 8 Kanäle, kompatibel mit Azalia 1.0 und Vista Premium
LAN	Realtek 8111B Gigabit Ethernet (10/100/1000)
IDE-Speicher	1 IDE-Anschluss (Ultra DMA 66/100/133) über JMicron JMB363
SATA-Speicher	4 SATA II-Anschlüsse (ICH9) + 2 SATA II-Anschlüsse (JMicron JMB363), bis zu 300 MB/s
RAID	RAID 0, 1, JBOD (auf SATA5 und SATA6 über JMicron)
Rückseitige Anschlüsse	1 PS/2-Maus, 1 PS/2-Tastatur, 1 serielle Schnittstelle (COM1), 1 parallele Schnittstelle (SPP/EPP/ECP), 4 USB 2.0, 1 LAN, 6 flexible Audioanschlüsse
Interne Anschlüsse	4 USB 2.0, 1 CD-In, 1 Frontaudio, 1 TPM (optional), 1 SPDIF-Out, 1 seriell, 1 Gehäuseeingriff, 1 Infrarot
Erweiterungssteckplätze	1 PCI Express x16, 1 PCI Express x1, 4 PCI (3,3 V/5 V)
Stromversorgung	ATX 20-polig + ATX 12V (2x2, 2x4 oder 1x4-polig)
Besondere Funktionen	Übertakten über Jumper (JB1/JB2), D-Bracket 2 Diagnose, CMOS-Löschung per Knopf
Wartung und Reinigung	Regelmäßige Staubentfernung mit Druckluft, Feuchtigkeit vermeiden, Verwendung von Wärmeleitpaste zwischen CPU und Kühlkörper
Sicherheit	Netzstecker vor Eingriffen ziehen, Einhaltung der WEEE-Richtlinie, Schutz vor Überlast und Kurzschluss
Ersatzteile und Reparierbarkeit	CPU, Speicher, Kühlkörper, CMOS-Batterie austauschbar; Standard-Schrauben und -Halterungen; Dokumentation online verfügbar
Allgemeine Informationen	Anleitung als PDF (108 Seiten), verfügbare Sprachen: FR, DE, EN, RU

Häufig gestellte Fragen - G52-73951X7 MSI

Welche Prozessoren werden vom Mainboard G52-73951X7 unterstützt?

Das Mainboard unterstützt Intel LGA775-Prozessoren: Core 2 Quad, Core 2 Duo, Pentium und Celeron. Besuchen Sie die MSI-Website für die vollständige Liste: http://global.msi.com.tw/index.php?func=cpuform

Welcher Speichertyp ist kompatibel und wie installiere ich ihn?

Das Mainboard akzeptiert DDR2 1066/800/667 mit 240 Pins, 1,8 V, bis zu 8 GB. Installieren Sie zuerst ein Modul im DIMM1-Steckplatz für eine erfolgreiche Initialisierung. Verwenden Sie für den Dual-Channel-Modus identische Module in den grünen und orangefarbenen Steckplätzen.

Wie installiere ich die CPU auf diesem Mainboard?

Entfernen Sie die Schutzkappe, heben Sie den Hebel, öffnen Sie die Halterung, setzen Sie die CPU unter Ausrichtung der Markierungen ein, schließen Sie die Halterung und senken Sie den Hebel ab. Tragen Sie vor dem Befestigen des Lüfters Wärmeleitpaste auf. Einzelheiten entnehmen Sie bitte dem Handbuch.

Wie lösche ich das CMOS?

Schalten Sie den Computer aus und ziehen Sie den Netzstecker. Drücken Sie die CMOS-Löschtaste auf dem Mainboard (in der Nähe der Batterie). Dadurch werden die BIOS-Einstellungen zurückgesetzt.

Kann ich RAID mit diesem Mainboard verwenden?

Ja, der JMicron JMB363-Chipsatz unterstützt RAID 0, 1 und JBOD auf den SATA5- und SATA6-Anschlüssen. Konfigurieren Sie RAID im BIOS, nachdem Sie die Festplatten angeschlossen haben.

Was tun, wenn der Computer nicht startet und die D-Bracket 2-LEDs ein Problem anzeigen?

Das D-Bracket 2 zeigt LED-Kombinationen zur Diagnose an. Wenn beispielsweise alle 4 LEDs leuchten, ist die CPU möglicherweise defekt oder falsch installiert. Schlagen Sie für jeden Code in der Tabelle im Handbuch nach.

Wie übertakte ich den Prozessor?

Verwenden Sie die Jumper JB1 und JB2, um den FSB (200, 266 oder 333 MHz) anzupassen. Stellen Sie sicher, dass Ihr Kühlsystem geeignet ist. Übertakten kann Komponenten beschädigen; gehen Sie vorsichtig vor.

Welche Stromanschlüsse gibt es?

Schließen Sie den ATX 20-poligen (oder 20+4) Stecker und den ATX 12V (2x2 oder 2x4-polig) Stecker an, um die CPU zu versorgen. Beachten Sie die Pin-Ausrichtung.

Wie aktualisiere ich das BIOS?

Laden Sie die neueste BIOS-Version von der MSI-Website herunter. Verwenden Sie das mitgelieferte Dienstprogramm oder einen bootfähigen USB-Stick. Befolgen Sie die Anweisungen im Handbuch, um einen Ausfall zu vermeiden.

Wo finde ich Treiber und Software für dieses Mainboard?

Die Treiber befinden sich auf der mitgelieferten CD oder auf der MSI-Website. Legen Sie die CD ein, die automatische Installation startet. Für die neuesten Versionen besuchen Sie http://global.msi.com.tw/ .

BEDIENUNGSANLEITUNG G52-73951X7 MSI

Hinweis von MSI zur Erhaltung und zum Schutz unserer Umwelt

Gemäß der Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte dürfen Elektro- und Elektronik-Altgeräte nicht mehr als kommunale Abfälle entsorgt werden. MSI hat europaweit verschiedene Sammel- und Recyclingunternehmen beauftragt, die in der Europäischen Union in Verkehr gebrachten Produkte am Ende ihres Lebenszyklus zurückzunehmen. Bitte entsorgen Sie dieses Produkt zum gegebenen Zeitpunkt ausschließlich an einer lokalen Altgerätesammelstelle in Ihrer Nähe.

Spezifikationen De-2

Hauptprozessor: CPU De-5

Speicher De-7

Anschlüsse, Steckbrücken und Slots De-9

Hinteres Anschlusspanel De-18

BIOS-Setup De-21

Software-Information 25

Französisch Fr-1

Eigenschaften Fr-2

• Intel® Core 2 Quad/Core 2 Duo/Pentium/Celeron Prozessoren für Sockel LGA775
• Unterstützt Intel® Yorkfield, Wolfdale (Weitere CPU-Informationen finden Sie unter http://global.msi.com.tw/index.php?func=cpuform)

• DDR2 1066/800/667 SDRAM (max. 8 GB)
• 4 DDR2-DIMM-Steckplätze (240-Pin / 1,8 V) (Weitere Informationen zu kompatiblen Speichermodulen finden Sie unter http://global.msi.com.tw/index.php?func=testreport)

LAN

• Unterstützt PCIE LAN 10/100/1000 Fast Ethernet über Realtek 8111B

Audio

• Onboard-Realtek®-ALC888-Soundchip
• 8-Kanal-Audio-Ausgang mit "Jack Sensing"-Funktion – erfüllt die Azalia-Spezifikationen
• Zertifiziert für das Microsoft Vista Premium Betriebssystem

IDE

• 1 IDE-Port über JMicron JMB363
• Unterstützt die Betriebsmodi Ultra DMA 66/100/133
• Unterstützt die Betriebsmodi PIO, Bus Mastering

SATA

• 4 SATA-II-Ports über ICH9.
• 2 SATA-II-Ports über JMicron JMB363.
• Datenübertragungsraten von bis zu 300 MB/s

RAID

• Unterstützt die Modi RAID 0, 1 und JBOD über JMicron JMB363. (SATA5, SATA6)

Diskettenlaufwerk

-1 Diskettenanschluss - Unterstützt ein Diskettenlaufwerk mit 360KB, 720KB, 1.2MB, 1.44MB oder 2.88MB Kapazität

Anschlüsse

- Hintere Ein-/ und Ausgänge

• 1 PS/2 Mausanschluss
• 1 PS/2 Tastaturanschluss
• 1 Serielle Schnittstelle (COM1)
• 1 Parallele Schnittstelle, unterstützt die Betriebsmodi SPP/EPP/ECP
• 4 USB 2.0 Anschlüsse -1 LAN Buchse (10/100/1000) -6 Audiobuchsen

- On-Board Stiftleiste/ Anschlüsse

• 4 USB 2.0 Stiftleisten
• 1 CD Stiftleiste für Audio Eingang
• 1 Audio Stiftleiste für Gehäuse Audio Ein-/Ausgänge
• 1 TPM-Stiftleiste (optional) - 1 SPDIF-Ausgang-Stiftleiste - 1 serielle Stiftleiste
• 1 Gehäusekontaktschalter

Schnittstellen

• 1 PCI-Express-x16-Schnittstelle
• 1 PCI-Express-x1-Schnittstelle
• 4 PCI-Schnittstellen
• Unterstützt 3,3 V/5 V PCI-Bus-Interface

Formfaktor

- ATX (30,5 cm x 24,5 cm)

Montage

• 9 Montagebohrungen

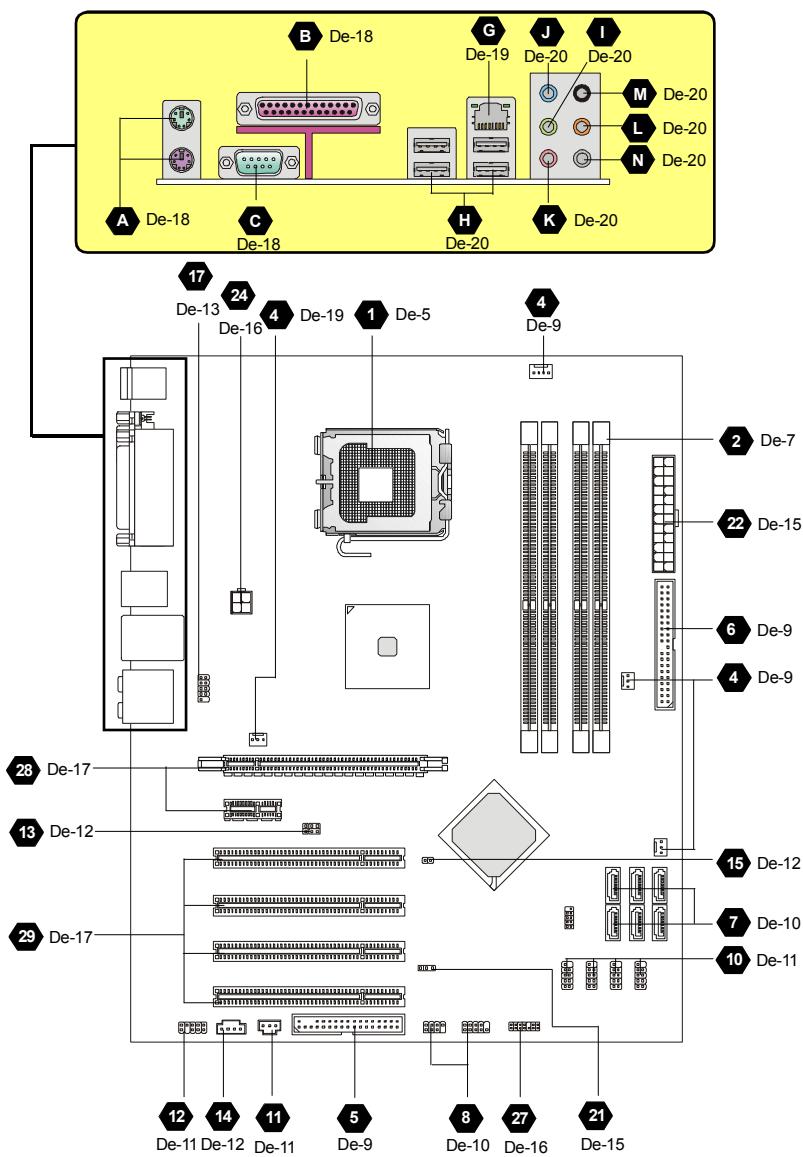

Übersicht der Eigenschaften der P35 Neo3 Mainboard-Serie (MS-7395 v1.X)

Hauptprozessor: CPU

Das Mainboard unterstützt Intel®-Prozessoren und verwendet hierfür einen CPU-Sockel mit der Bezeichnung Sockel-775, um das Einsetzen der CPU zu erleichtern. Verfügen Sie über keinen Kühler, setzen Sie sich bitte mit Ihrem Händler in Verbindung, um einen solchen zu erwerben und danach zu installieren, bevor Sie Ihren Computer anschalten.

Um die neuesten Informationen zur Unterstützung von Prozessoren zu erhalten, besuchen Sie bitte http://global.msi.com.tw/index.php?func=cpuform

Wichtig

Überhitzung

Überhitzung beschädigt die CPU und das System nachhaltig. Stellen Sie stets eine korrekte Funktion des CPU-Kühlers sicher, um die CPU vor Überhitzung zu schützen. Überprüfen Sie, dass eine gleichmäßige Schicht der thermischen Paste (oder des thermischen Klebebands) zwischen der CPU und dem Kühlkörper aufgetragen ist, um die Wärmeableitung zu erhöhen.

CPU-Wechsel

Stellen Sie vor einem Wechsel des Prozessors stets sicher, dass das ATX-Netzteil ausgeschaltet und der Netzstecker gezogen ist, um die Unversehrtheit der CPU zu gewährleisten.

Übertakten

Dieses Motherboard wurde so entworfen, dass es Übertakten unterstützt. Stellen Sie jedoch sicher, dass die betroffenen Komponenten mit den abweichenden Einstellungen während des Übertaktens zurechtkommen. Von jedem Versuch des Betriebs außerhalb der Produktspezifikationen kann nur abgeraten werden. Wir übernehmen keinerlei Garantie für die Schäden und Risiken, die aus unzulässigem oder Betrieb jenseits der Produktspezifikationen resultieren.

CPU- und Kühler-Einbau für Sockel 775

1. Der CPU-Sockel besitzt zum Schutz eine Plastikabdeckung. Lassen Sie vor der Installation diese Schutzkappe auf dem Sockel, um Schäden zu vermeiden.
2. Entfernen Sie zuerst die Schutzkappe wie abgebildet in Pfeilrichtung.
3. Sie sehen jetzt die Pins des Sockels.
4. Öffnen Sie den Sockelverschlusshebel.
5. Klappen Sie den Hebel ganz auf und öffnen Sie die Metallverschlussklappe.
6. Vergewissern Sie sich anhand der Justiermarkierungen und dem goldenen Dreieck, dass die CPU in der korrekten Position ist. Setzen Sie anschließend die CPU in den Sockel.
7. Begutachten Sie, ob die CPU richtig im Sockel sitzt. Falls nicht, ziehen Sie die CPU durch eine rein vertikale Bewegung wieder heraus. Versuchen Sie es erneut.
8. Schließen Sie die Abdeckung des Sockels.
9. Drücken Sie den Verschlusshebel mit leichtem Druck nach unten und arretieren Sie den Hebel unter dem Rückhaltenhaken des CPU-Sockels.
10. Führen Sie den CPU-Kühler über den CPU-Sockel und positionieren Sie die Arretierungsstifte des Kühlers über den dafür vorgesehenen Löchern des Mainboards. Drücken Sie den Kühler nach unten, bis die Stifte in den Löchern einrasten. 11. Drücken Sie die vier Stifte nach unten, um den Kühler zu arretieren. Drehen Sie dann jeweils den Verschluss der Stifte (Richtung ist auf dem Kühler markiert). 12. Drehen Sie das Mainboard um und vergewissern Sie sich, dass der Kühler korrekt installiert ist.

Wichtig

1. Prüfen Sie den Status der CPU im BIOS.
2. Wenn keine CPU installiert ist, schützen Sie immer den CPU-Sockel durch die Plastikabdeckung.
3. Die Mainboard-Fotos, die in diesem Abschnitt gezeigt werden, dienen der Demonstration der CPU-/Kühler-Installation. Das Aussehen Ihres Mainboards kann je nach Modell variieren.

Speicher

2 DDR2

Spezifikation: 240-Pin, 1,8 V.

Bestimmung Einkanalbetrieb: Alle DIMM-Steckplätze sind GRÜN.

Bestimmung Zweikanalbetrieb: Die DIMM-Steckplätze des Kanals A sind GRÜN. Die DIMM-Steckplätze des Kanals B sind ORANGE.

3 DDR3

Single Channel: Um das Mainboard im Single-Channel-Modus zu betreiben (Einsatz von nur einem DIMM-Modul), nutzen Sie die blauen (SKYBLUE) DIMM-Steckplätze.

Dual Channel: Um das Mainboard im Dual-Channel-Modus betreiben zu können (Einsatz von nur zwei oder mehr DIMM-Modulen), nutzen Sie die blauen (SKYBLUE, Kanal A) und rosa (PURPURROTEN, Kanal B) gefärbten DIMM-Steckplätze gleichzeitig.

Wichtig

• DDR2 und DDR3 können nicht untereinander getauscht und gleichzeitig betrieben werden. Der DDR3-Standard ist nicht zu DDR2 abwärtskompatibel. Installieren Sie DDR3-Speichermodule stets in DDR3-DIMM-Slots.
• Stellen Sie im Zweikanalbetrieb (Dual Channel) sicher, dass Sie Module des gleichen Typs und identischer Speicherdichte in den DIMM-Slots unterschiedlicher Kanäle verwenden.
• Um einen sicheren Systemstart zu gewährleisten, bestücken Sie immer DIMM1 zuerst.

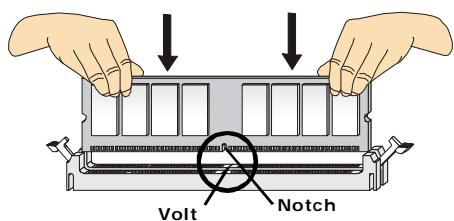

Vorgehensweise beim Einbau von Speichermodulen

Sie finden Kerbe und Stromführung (Volt) sowohl an DDR- als auch DDR2-Modulen. Befolgen Sie die folgenden Einbauhinweise, um die DDR/DDR2-Module ordnungsgemäß einzusetzen.

1. Diese Speichermodule haben nur eine Kerbe in der Mitte des Moduls. Sie passen nur in einer Richtung in den Sockel.
2. Setzen Sie den DIMM-Speicherbaustein senkrecht in den DIMM-Sockel, dann drücken Sie ihn hinein, bis die goldenen Kontakte tief im DIMM-Sockel sitzen.

Wichtig

Sie können den goldenen Finger kaum sehen, wenn das Speichermodul richtig im DIMM-Steckplatz eingesetzt wird.

1. Die Plastikklammern an den Seiten des DIMM-Sockels schließen sich automatisch.

Anschlüsse, Steckbrücken und Slots

4 Stromanschlüsse für Lüfter

Die Anschlüsse unterstützen aktive Systemlüfter mit +12 V. CPU FAN kann Smart-Fan-Funktion unterstützen. Wenn Sie den Anschluss herstellen, achten Sie immer darauf, dass der rote Draht der positive Pol ist und mit +12 V verbunden werden soll, der schwarze Draht ist der Erdkontakt und soll mit GND verbunden werden. Ist Ihr Mainboard mit einem Chipsatz zur Überwachung der Systemhardware versehen, dann brauchen Sie einen speziellen Lüfter mit Tacho, um die Vorteile der Steuerung des CPU-Lüfters zu nutzen.

CPU FAN (Lüfter)

SYS FAN/ NB FAN/POWER FAN (System-, Northbridge- und Netzteil-Lüfter)

Wichtig

1. Bitte informieren Sie sich auf der offiziellen Website des Prozessors über empfohlene CPU-Kühler oder fragen Sie Ihren Händler nach einem geeigneten Lüfter. 2. CPUFAN unterstützt die Lüfterkontrolle. Sie können das Utility Dual Core Center installieren, welches automatisch die Geschwindigkeit des CPU-Lüfters in Abhängigkeit von der CPU-Temperatur steuert. 3. CPUFAN kann Lüfter mit drei- und vierpoligen Steckern unterstützen.

5 Anschluss des Diskettenlaufwerks

Dieser Anschluss unterstützt ein Diskettenlaufwerk mit 360KB, 720KB, 1.2MB, 1.44MB oder 2.88MB Kapazität.

IDE-Anschluss

An diesen Anschluss können IDE-Festplatten, optische Laufwerke (CD/DVD-Brenner, ...) und andere Geräte betrieben werden.

Wichtig

Wenn Sie zwei Laufwerke über ein Kabel verbinden, müssen Sie das zweite Laufwerk im Slave-Modus konfigurieren, indem Sie entsprechend die Jumper setzen. Entnehmen Sie bitte die Anweisungen zum Setzen der Jumper der Dokumentation der IDE-Geräte, die der Festplattenhersteller zur Verfügung stellt.

Serial-ATA-Anschluss

An diesen Anschluss können Sie serielle Geräte mit einer Geschwindigkeit von 150 Mbit/s und/oder 300 Mbit/s betreiben (abhängig vom Mainboard-Chipsatz). Pro Anschluss kann ein S-ATA-Gerät angeschlossen werden.

Wichtig

Bitte falten Sie das Serial-ATA-Kabel nicht in einem Winkel von 90 Grad, da dies zu Datenverlusten während der Datenübertragung führt.

Diese Anschlüsse sind für das Frontpanel gedacht, zum Anschluss der Schalter und LEDs des Frontpanels. JFP1 erfüllt die Anforderungen des "Intel Front Panel I/O Connectivity Design Guide".

JFP1

JFP2

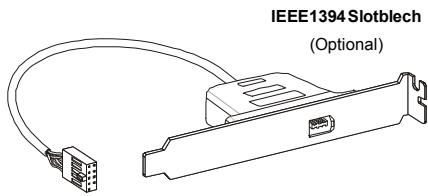

9 IEEE1394 Anschluss (Grün)

Dieser Anschluss ermöglicht es, die Vorrichtung über ein externes IEEE1394 Slotblech anzuschließen.

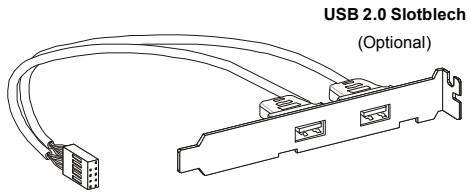

10 USB Vorderanschluss (Gelb)

Dieser Anschluss entspricht den Richtlinien des Intel® I/O Connectivity Design Guide und ist bestens geeignet, Hochgeschwindigkeits-USB-Peripheriegeräte anzuschließen, wie z. B. USB-Festplattenlaufwerke, Digitalkameras, MP3-Player, Drucker, Modem und ähnliches.

Wichtig

Bitte beachten Sie, dass Sie die mit VCC (Stromführende Leitung) und GND (Erdleitung) bezeichneten Pins korrekt verbinden müssen, ansonsten kann es zu Schäden kommen.

S/PDIF-Out

Dieser Anschluss dient zum Anschluss einer SPDIF (Sony & Philips Digital Interconnect Format) Schnittstelle zur digitalen Übertragung von Audiodaten.

SPDIF Slotblech (Optional)

Audioanschluss des Frontpanels (Azalia Spec)

Dieser Anschluss ermöglicht den Anschluss von Audioein- und -ausgängen eines Frontpanels. Der Anschluss entspricht den Richtlinien des "Intel® Front Panel I/O Connectivity Design Guide".

13 Hardware Übertaktung FSB Steckbrücke: JB1, JB2 (optional)

Übertakten der FSB, um die Prozessorfrequenz zu erhöhen, durch das Ändern der Steckbrücken JB1 und JB2. Folgen Sie den Anleitungen zur Einstellung des FSB.

200 MHz

266 MHz

333 MHz

Wichtig

Stellen Sie sicher, dass Sie das System ausschalten, bevor Sie die Steckbrücke ändern.

14 CD-Eingang

Dieser Anschluss wird für externen Audioeingang zur Verfügung gestellt.

15 Gehäusekontaktanschluss

Dieser Anschluss wird mit einem Kontaktschalter verbunden. Wird das Gehäuse geöffnet, wird der Schalter geschlossen und das System zeichnet dies auf und gibt auf dem Bildschirm eine Warnung aus. Um die Warnmeldung zu löschen, muss das BIOS aufgerufen und die Aufzeichnung gelöscht werden.

1 CINTRU 2 GND

16 Infrarotmodul Stiftleiste

Gestattet zu jeder Zeit den Anschluss eines Infrarotmoduls und entspricht den Richtlinien des Intel® Front Panel I/O Connectivity Design Guide. Sie müssen im BIOS die notwendigen Einstellungen vornehmen, um die IR-Funktion nutzen zu können.

17 Serielle Schnittstelle

Bei dem Anschluss handelt es sich um eine 16550A Hochgeschwindigkeitskommunikationsschnittstelle, die 16 Bytes FIFOs sendet/empfängt. An den Stecker können Sie direkt ein serielles Gerät anschließen.

TV-Ausgang

Der TV-Ausgang dient zum Anschluss eines Slotblechs mit TV-Ausgang. Das Slotblech bietet mehrere Arten von TV-Ausgängen. Wählen Sie einen geeigneten, um ein Fernsehgerät anzuschließen.

19 VoIP-Karten-Anschluss

Der Anschluss verbindet Ihre Voice-over-IP-Karte (VoIP) mit Ihrem Mainboard. Eine Funktionsbeschreibung und weitere nützliche Informationen finden Sie im Handbuch der VoIP-Karte.

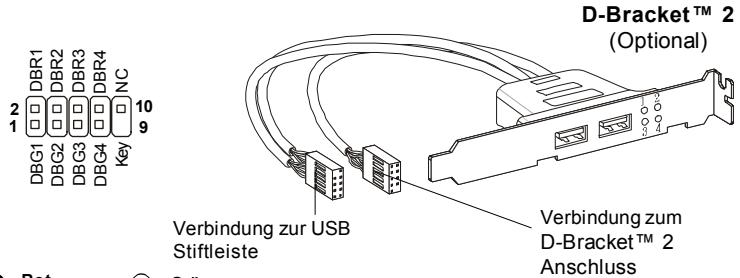

20 D-Bracket™ 2 Anschluss

Dieser Anschluss dient zum Anschluss des D-Bracket™ 2, das vier LEDs und USB-Anschlüsse integriert. Es ermöglicht Benutzern, Systemprobleme durch 16 verschiedene Kombinationen der LED-Signale zu erkennen.

Rot

Grün

LED Signal	Description	LED Signal	Description
1 2 3 4	SystemAN Die D-LED bleibt hier stehen, wenn der Prozessor beschädigt ist oder nicht richtig installiert.	1 2 3 4	Initialisierung Video Schnittstelle - startet Ermittlung CPU Takt, überprüfung Video onboard. Danach Erkennung und Initialisierung der Grafiklösung.
1 2 3 4	Frihe Initialisierung des Chipsatzes	1 2 3 4	BIOS Anmeldung Zeigt informationen, Logo, Prozessorhersteller,etc...
1 2 3 4	Speichertest - Test der Höhe des Speichers onboard. Die D-LED bleibt bei beschädigtem oder fehlerhaft eingesetztem Modul hängen.	1 2 3 4	Test des Basis- und erweiterten Speichers - Testdes Basisspeichers von240Kbis640Kundeseweiterten Speichers über 1MB mit unter-schiedlichenMustern.
1 2 3 4	Entpacken des BIOS ins RAM zum schellen Hochfahren.	1 2 3 4	Zuweisung derResourcen an alle ISAKomponenten
1 2 3 4	Initialisierung Tastatur Kontroller.	1 2 3 4	Initialisierung Festplattenkontroller Initialisiert die Festplatte und den Kontroller
1 2 3 4	Test VGA BIOS Hier wird die VGA-Anmeldung am Bildschirm angezeigt.	1 2 3 4	Initialisierung des Diskettenkon-trollers. Initialisiert das Diskettenlaufwerk und den Kontroller.
1 2 3 4	Prozessorinitialisierung Zeigt Informationen zum Prozessor (wie Name der Marke, Systembus, etc...)	1 2 3 4	Versuch hoch zu führen. Setzt den niedrigen Stapel und booted über INT 19h.
1 2 3 4	Test der Echtzeituhr (RTC - Real Time Clock)	1 2 3 4	HochfahrendesBetriebssystems

Schalter zur CMOS-Wiederherstellung

Der Onboard-CMOS-Speicher (BIOS) enthält Grundinformationen sowie erweiterte Einstellungen des Mainboards.

Der CMOS-Speicher wird über eine Batterie mit Strom versorgt, damit die Daten nach dem Abschalten des PC-Systems erhalten bleiben. Weiterhin sind Informationen für den Start des Systems in dem Speicher hinterlegt. Sollten Sie Fehlermeldungen während des Startvorgangs erhalten, kann ein Zurücksetzen des CMOS-Speichers in den ursprünglichen Werkszustand helfen. Drücken Sie dazu leicht den Schalter.

Wichtig

Stellen Sie sicher, dass das System ausgeschaltet ist, bevor Sie den CMOS-Speicher in den Werkszustand zurücksetzen.

Zusätzlicher Hinweis Stromversorgung

Bevor Sie eine Verbindung mit den Stromanschlüssen herstellen, stellen Sie immer sicher, dass alle Komponenten ordnungsgemäß eingebaut sind, um jegliche Schäden auszuschließen. Alle Stromanschlüsse auf dem Mainboard müssen mit einem ATX-Netzteil verbunden werden und müssen gemeinsam den stabilen Betrieb des Mainboards sicherstellen.

22ATX 24-Pin Stromanschluss

Hier können Sie ein ATX 24-Pin Netzteil anschließen. Wenn Sie die Verbindung herstellen, stellen Sie sicher, dass der Stecker in der korrekten Ausrichtung eingesteckt wird und die Pins ausgerichtet sind. Drücken Sie dann den Netzteilstecker fest in den Steckersockel.

Sie können auch ein 20-Pin ATX Netzteil verwenden, wenn Sie möchten. Wenn Sie ein 20-Pin ATX Netzteil einsetzen möchten, stecken Sie Ihr Netzteil beginnend bei den Pins 1 und 13 ein.

23ATX 20-Pin Stromanschluss

Hier können Sie ein ATX 20-Pin Netzteil anschließen. Wenn Sie die Verbindung herstellen, stellen Sie sicher, dass der Stecker in der korrekten Ausrichtung eingesteckt wird und die Pins ausgerichtet sind. Drücken Sie dann den Netzteilstecker fest in den Steckersockel.

ATX 12V Stromanschluss (2x2-Pin)

Dieser 12V Stromanschluss wird verwendet, um die CPU mit Strom zu versorgen.

25ATX 12V Stromanschluss (2x4-Pin)

Dieser 12V Stromanschluss wird verwendet, um die CPU mit Strom zu versorgen.

25ATX 12V Stromanschluss (1x4-Pin)

Dieser 12V Stromanschluss wird verwendet, um die Grafikkarte mit Strom zu versorgen.

TPM Modul Anschluss

Dieser Anschluss wird für das optionale TPM Modul (Trusted Platform Module) verwendet. Weitere Informationen über den Einsatz des optionalen TPM Modules entnehmen Sie dem TPM Plattform Handbuch.

PCI Express Slot (x16/ x4/ x1)

Der PCI Express Slot unterstützt PCI Express Schnittstelle Erweiterungskarten. Der PCI Express x16 unterstützt Datenübertragungsraten von bis zu 4.0 GB/s. Der PCI Express x8 unterstützt Datenübertragungsraten von bis zu 2.0 GB/s. Der PCI Express x4 unterstützt Datenübertragungsraten von bis zu 1.0 GB/s. Der PCI Express x1 unterstützt Datenübertragungsraten von bis zu 250 MB/s.

PCI Express x 16 Steckplatz

PCI Express x 4 Steckplatz

PCI Express x 1 Steckplatz

Die PCI-Steckplätze unterstützen LAN-Karten, SCSI-Karten, USB-Karten und andere Zusatzkarten, die mit den PCI-Spezifikationen übereinstimmen.

Der AGP-Steckplatz ermöglicht den Einsatz von AGP-Grafikkarten. AGP ist eine Schnittstellenspezifikation, die gemäß den Anforderungen von 3D-Grafiken an den Datendurchsatz entwickelt wurde. Mit ihr hat die direkte Anbindung des Grafikkontrollers an den Hauptspeicher mit einem mit 66 MHz getakteten 32-Bit-Kanal Einzug gehalten.

Wichtig

Stellen Sie vor dem Einsetzen oder Entnehmen von Karten sicher, dass Sie den Netzstecker gezogen haben. Studieren Sie bitte die Anleitung zur Erweiterungskarte, um alle notwendigen Hard- oder Softwareeinstellungen für die Erweiterungskarte vorzunehmen, sei es an Steckbrücken ("Jumpern"), Schaltern oder im BIOS.

Hinteres Anschlusspanel

A Maus-/Tastatur

Die Standard-PS/2®-Maus-/Tastatur-Stecker Mini-DIN ist für eine PS/2®-Maus/Tastatur.

PS/2-Mausanschluss (Grün/ 6-Pin-Buchse)

PS/2-Tastaturanschluss (Lila/ 6-Pin-Buchse)

B Parallele Schnittstelle

Die Parallele Schnittstelle ist eine Standard-Druckerschnittstelle, die ebenso als Enhanced Parallel Port (EPP) und als Extended Capabilities Parallel Port (ECP) betrieben werden kann.

(25-Pin-Centronics-Anschlussbuchse)

C Serielle Schnittstelle

Bei der seriellen Schnittstelle handelt es sich um eine 16550A Hochgeschwindigkeits-Kommunikationsschnittstelle, die 16 Bytes FIFOs sendet/empfängt. An den Stecker können Sie direkt eine serielle Maus oder ein anderes serielles Gerät anschließen.

(9-Pin DIN Steckeranschluss)

VGA Anschluss

Die DB 15-Pin Buchse dient zum Anschluss eines VGA Monitors.

(15-Pin DIN Buchse)

DVI Port

Der DVI (Digital Visual Interface) Anschluss erlaubt Ihnen, einen LCD Monitor anzuschließen. Es stellt eine digitale Hochgeschwindigkeitsverbindung zwischen dem Computer und dem Bildschirm her. Um einen LCD Monitor anzuschließen, verbinden Sie dessen Stecker einfach mit dem DVI Anschluss des Mainboards und stellen Sie sicher, dass das andere Ende des Kabels ordnungsgemäß mit dem Monitor verbunden ist. (Weitere Informationen können Sie dem Handbuch Ihres Monitors entnehmen.)

Wichtig

Bitte beachten Sie, dass dieser DVI Anschluss keinen D-Sub Anschluss über einen DVI Konverter zulässt.

1394 Port

Das IEEE 1394 Port auf der hinteren Anschlusspanel dient zum Anschluss von IEEE1394-Geräten.

LAN

Die Standard RJ-45 Buchse ist für den Anschluss an ein lokales Netzwerk (Local Area Network - LAN). Hier kann ein Netzwerkkabel angeschlossen werden.

LED	Farbe	LED Status	Zustand
Links	Orange	Aus	Keine Verbindung mit dem LAN.
		An (Dauerleuchten)	Verbindung mit dem LAN.
		An (heller & pulsierend)	Der Computer kommuniziert mit einem anderen Rechnerim LAN.
Rechts	Grün	Aus	Gewährte Datenrate 10 MBit/s.
		An	Gewährte Datenrate 100 MBit/s.
	Orange	An	Gewährte Datenrate 1000 MBit/s.

USB Port

Dieser USB-Anschluss (Universal Serial Bus) dient zum direkten Anschluss von USB-Geräten wie Tastatur, Maus oder weiteren USB-kompatiblen Geräten.

Audioschnittstellen

Diese Audioanschlüsse werden im Zusammenhang mit Audioein- und -ausgabegeräten verwendet. Anhand der Farbe der Audiobuchsen kann man die entsprechende Verwendung erkennen.

Line-Ausgang (Grün) – Line-Ausgang für Lautsprecher und Kopfhörer. Line-Eingang (Blau) – Line-Eingang / seitliches Surroundsignal im 7.1-Kanalbetrieb, kann für externe CD- oder Kassettenspieler oder andere Audiogeräte verwendet werden. Mikrofon (Pink) – Mikrofoneingang. CS-Ausgang (Orange) – Center-/Subwooferausgang im 5.1/7.1-Kanalbetrieb. MSRS-Ausgang (Schwarz) – hinteres Surroundsignal im 4/5.1/7.1-Kanalbetrieb. SS-Ausgang (Grau) – seitliches Surroundsignal im 7.1-Kanalbetrieb. Koaxialer S/PDIF-Ausgang

Dieser S/PDIF-Ausgang (Sony & Philips Digital Interconnect Format) dient als digitale Schnittstelle zur Audioausgabe an externe Lautsprecher über ein Koaxialkabel.

Optischer S/PDIF-Ausgang

Dieser S/PDIF-Ausgang (Sony & Philips Digital Interconnect Format) dient als digitale Schnittstelle zur Audioausgabe an externe Lautsprecher über ein optisches Faserkabel.

Externer eSATA-Anschluss

Der eSATA-Anschluss (External Serial ATA) verbindet eSATA-Geräte (z. B. externe Festplatten) mit Ihrem Mainboard. Das Kabel zum Verbinden Ihres externen eSATA-Geräts ist optional und nicht im Lieferumfang enthalten.

BIOS-Setup

Dieses Kapitel enthält Informationen über das BIOS-Setup und ermöglicht es Ihnen, Ihr System optimal auf Ihre Anforderungen einzustellen. Die Notwendigkeit zum Aufruf des BIOS besteht, wenn:

• Während des Bootvorgangs des Systems eine Fehlermeldung erscheint und Sie zum Aufruf des BIOS-Setup aufgefordert werden.
• Sie die Werkseinstellungen zugunsten individueller Einstellungen ändern wollen.

Wichtig

1. Die Menüpunkte jeder BIOS-Kategorie, die in diesem Kapitel beschrieben werden, werden permanent auf den neuesten Stand gebracht, um die Systemleistung zu verbessern. Aus diesem Grund kann die Beschreibung geringfügig von der aktuellsten Version des BIOS abweichen und soll dementsprechend lediglich als Anhaltspunkt dienen.
2. Während des Hochfahrens wird die BIOS-Version in der ersten Zeile nach dem Hochzählen des Speichers angezeigt, üblicherweise im Format dieses Beispiels: A7395IMS V1.0 070707, wobei:

Die ersten Stellen bezeichnen den BIOS-Hersteller, damit gilt A = AMI, W = AWARD, und P = PHOENIX.

Die 2. bis 5. Stelle bezeichnen die Modellnummer.

Die 6. Stelle bezeichnet den Chipsatzhersteller, A = ATi, I = Intel, V = VIA, N = Nvidia, U = ULi.

Die 7. bis 8. Stelle beziehen sich auf den Kunden, MS = alle Standardkunden.

V1.0 bezieht sich auf die BIOS-Version.

070707 bezeichnet das Datum der Veröffentlichung des BIOS.

Aufruf des BIOS-Setups

Nach dem Einschalten beginnt der Computer den POST (Power On Self Test - Selbstüberprüfung nach dem Anschalten). Sobald die Meldung unten erscheint, drücken Sie die Taste ( ( ) um das Setup aufzurufen.

Wenn die Nachricht verschwindet, bevor Sie reagieren, und Sie möchten immer noch ins Setup, starten Sie das System neu, indem Sie es erst AUS- und danach wieder ANSCHALTEN, oder die "RESET"-Taste am Gehäuse betätigen. Sie können das System außerdem neu starten, indem Sie gleichzeitig die Tasten , und drücken (bei manchen Tastaturen , und ).

Hilfe finden

Nach dem Start des Setup-Menüs erscheint zuerst das Hauptmenü.

Hauptmenü

Das Hauptmenü listet Funktionen auf, die Sie ändern können. Sie können die Steuertasten ( ) verwenden, um einen Menüpunkt auszuwählen. Die Online-Beschreibung des hervorgehobenen Menüpunktes erscheint am unteren Bildschirmrand.

Untermenüs

Wenn Sie an der linken Seite bestimmter Felder ein Dreieckssymbol finden (wie rechts dargestellt), bedeutet dies, dass Sie über das entsprechende Feld ein Untermenü mit zusätzlichen Optionen aufrufen können. Durch die

Steuertasten (↑↓) können Sie ein Feld hervorheben und durch Drücken der Eingabetaste in das Untermenü gelangen. Dort können Sie mit den Steuertasten Werte eingeben und navigieren. Durch Drücken von Esc kehren Sie zurück ins Hauptmenü.

Allgemeine Hilfe

Das BIOS Setup verfügt über eine Allgemeine Hilfe (General Help). Sie können diese aus jedem Menü einfach durch Drücken der Taste <F1> aufrufen. Sie listet die Tasten und Einstellungen zu dem hervorgehobenen Menüpunkt auf. Um die Hilfe zu verlassen, drücken Sie <Esc>.

Das Hauptmenü

Nachdem Sie das AMI- oder AWARD-BIOS CMOS Setup Utility aufgerufen haben, erscheint das Hauptmenü. Es weist zehn Setup-Funktionen und zwei Arten, das Menü zu verlassen, auf. Verwenden Sie die Pfeiltasten, um im Menü zu navigieren, und drücken Sie die Eingabetaste (Enter), um ein Untermenü aufzurufen.

In diesem Menü können Sie die Basiskonfiguration Ihres Systems anpassen, so z.B. Uhrzeit, Datum usw.

Verwenden Sie diesen Menüpunkt, um weitergehende Einstellungen an Ihrem System vorzunehmen.

Verwenden Sie dieses Menü, um die Einstellungen für in das Board integrierte Peripheriegeräte vorzunehmen.

Power Management Setup

Verwenden Sie dieses Menü, um die Einstellungen für die Stromsparfunktionen vorzunehmen.

PNP/PCI-Konfigurationen

Dieser Eintrag entscheidet, ob Ihr System Plug-and-Play-Geräte am PCI-Bus unterstützt.

H/W-Monitor

Dieser Eintrag zeigt den generellen Systemstatus.

Cell Menu

Hier können Sie Ihre Einstellungen zur Kontrolle von Frequenz und Spannung und zur Übertaktung vornehmen.

Load Fail-Safe Defaults

In diesem Menü können Sie eine stabile, werkseitig gespeicherte Einstellung des BIOS-Speichers laden. Nach Auswahl des Punktes speichern Sie die Änderungen und starten das System neu.

Load Optimized Defaults

In diesem Menü können Sie die BIOS-Voreinstellungen laden, die der Mainboardhersteller zur Erzielung der besten Systemleistung vorgibt.

Verwenden Sie dieses Menü, um das Kennwort für das BIOS einzugeben.

Save & Exit Setup

Speichern der BIOS-Änderungen im CMOS und Verlassen des BIOS.

Exit Without Saving

Verlassen des BIOS ohne Speicherung; vorgenommene Änderungen verfallen.

Wenn Sie das BIOS-Dienstprogramm aufrufen, folgen Sie den unten beschriebenen Prozessen für den allgemeinen Gebrauch.

1. Letzte optimierte Rückstellungen: Verwenden Sie die Steuertasten (↑ ↓), um die letzte optimierte Rückstellung hervorzuheben, und drücken Sie dann die Eingabetaste. Eine Anzeige erscheint wie folgt:

Drücken Sie [OK], um die Standardannahmen für optimale Systemleistung zu laden.

1. Einstellung Datum/Zeit: Wählen Sie "Standard-CMOS-Eigenschaften" aus und drücken Sie die Eingabetaste, um das Standard-CMOS-Eigenschaften-Menü aufzurufen. Stellen Sie Datum und Zeit ein.

1. Ausgang-Einstellung: Verwenden Sie die Pfeiltasten (↑ ↓), um den Ausgang-Einstellungsmodus hervorzuheben, und drücken Sie dann die Eingabetaste. Eine Anzeige erscheint wie folgt:

Drücken Sie [OK], um die Konfigurationen zu speichern und das BIOS-Einstellungsprogramm zu verlassen.

Wichtig

Die obigen Konfigurationen dienen nur allgemeinen Zwecken. Wenn Sie detaillierte BIOS-Einstellungen benötigen, lesen Sie bitte das Handbuch in englischer Sprache auf der MSI-Website.

Software-Informationen

Legen Sie die Treiber-CD, die im Mainboard-Paket enthalten ist, in das CD-ROM-Laufwerk ein. Die Installation startet automatisch. Klicken Sie einfach auf den Treiber oder das Dienstprogramm und folgen Sie den Anweisungen auf dem Bildschirm, um die Installation durchzuführen. Die Treiber-CD enthält:

Treibermenü - Das Treibermenü zeigt die verfügbaren Treiber. Wählen Sie den gewünschten Treiber aus, um das Gerät zu aktivieren.

Dienstprogramm-Menü - Das Dienstprogramm-Menü zeigt die Softwareanwendungen, die das Mainboard unterstützt.

Website-Menü - Das Website-Menü zeigt die erforderlichen Websites.

Wichtig

Besuchen Sie bitte die MSI-Website, um die neuesten Treiber und BIOS-Updates für eine bessere Systemleistung zu erhalten.

P35 Neo3

Benutzerhandbuch

Deutsch

Spezifikationen
