MODE D'EMPLOI IRIS EDILKAMIN
Fiche technique IRIS
EDILKAMIN
TECOLOGIA DEL FUOCO
AZIENDA CON SISTEMA
QUALITA CERTIFICATO
UNI EN ISO 9001

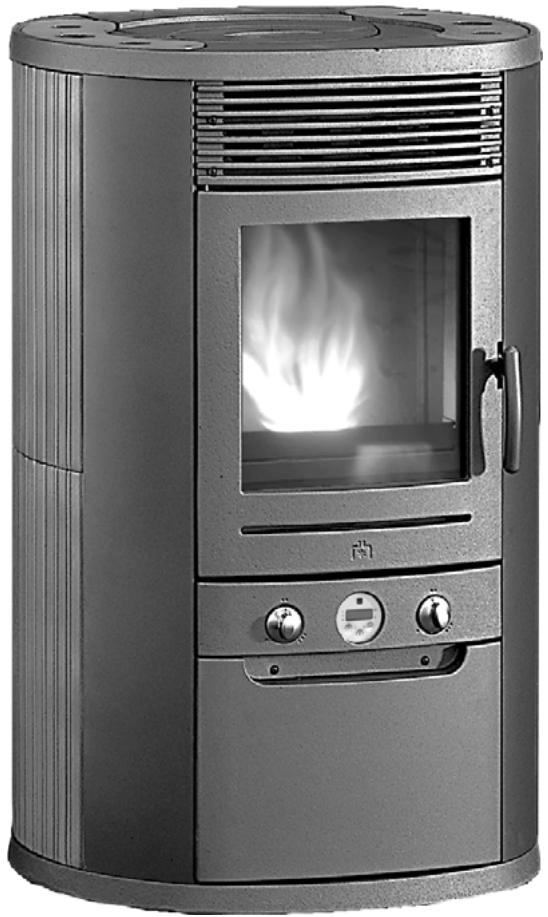

FICHE technique poële à pellets IRIS
SOMMAIRE
| Informations pour la sécurité | page 2 |
| Description, dimensions, combustible | page 3 |
| Éclaté avec codes pieces de rechange | page 4 |
| Données techniques, entraxe trough, schéma électrique | page 6 |
| Montage et installation (SAV) | page 7 |

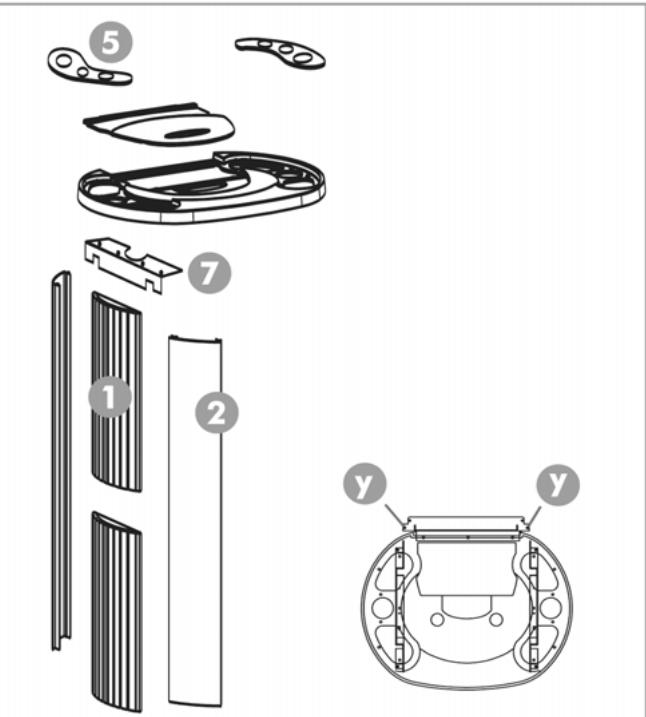

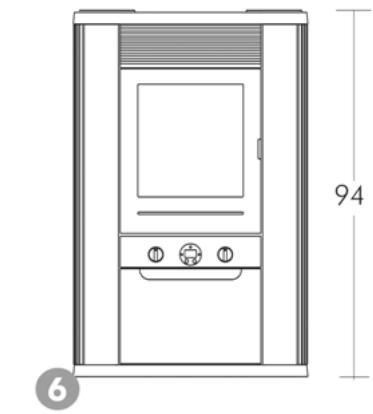

| Dimensions et montage revêtement | page 9 |
| Interface | page 10 |
| Fonctionnement | |
| Avant d'allumer | page 10 |
| Allumage et replissage de la vis sans fin | page 11 |
| Mode de fonctionnement: manuel / automatique | page 11 |
| Extinction | page 11 |
| Allumages et extensions temporisés | page 12 |
| Conseils en cas d'inconvénient | page 13 |
| Entretien: ordinaire et annuel (SAV) | page 15 |
| Options | page 15 |
| Réglementations | page 15 |

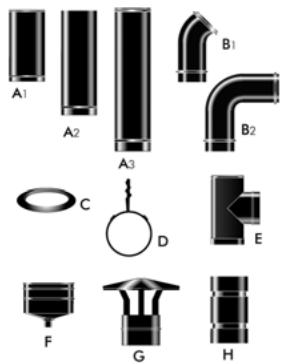

| Accessoires pour l'installation | page 16 |
Chère Madame,
Cher Monsieur,
Nous vous remercions pour avoir choisi notre poèle IRIS
Avant de mettre en fonction votre poèle, nous vous prions de lire attentivement cette fiche technique, cela vous permettra d'exploiter pleinement, et en toute sécurité, toutes ses caractéristiques.
Nous vous rappelons que le premier allumage DOIT être effectué par le SAV (service après-vente agréé) qui vérifiera l'installation et rédigera la garantie. Une installation non correcte, des entretiens non correctement effectués ou un usage impropre du produit, déchargent le constructeur de toute responsabilité quant à tout dommage éventuel dérivant de l'utilisation du poèle.
Ce poèle a été conçu pour chauffer le local où il se trouve par irradiation et grâce au mouvement de l'air sortant des grilles frontales, au moyen de la combustion automatique des pellets dans le foyer.
Les seuls risques pouvant dériver de l'emploi de ce poèle sont liés à un manque de respect de l'installation, à un contact direct avec les parties électriques sous tension (internes), à un contact avec le feu et avec les parties chaudes (verre, tuyaux, sortie d'air chaud) ou à l'introduction de substances étrangères. Comme combustible, utiliser exclusivement les pellets.
En cas de dysfonctionnement des composants, le poèle met en place des dispositifs de sécurité qui garantissent son extinction ; laissez-les effectuer leur action sans intervenir.
Pour un fonctionnement régulier du poèle, veiller à ce qu'il soit installé dans le respect des consignes indiquées sur cette fiche et durant son fonctionnement, veiller aussi à ne jamais ouvrir la porte : en effet, la combustion étant gérée automatiquement, elle ne nécessite aucune intervention.
Il est impérativement interdit d'introduire des substances étrangères dans le foyer ou dans le réservoir.
Pour nettoyer le canal de fumée, ne pas utiliser de produits inflammables.
Les parties du foyer et du réservoir doivent être uniquement aspirées avec un aspirateur. Ne pas aspirer les braises chaudes.
Le verre peut être nettoyé à FROID, avec un produit spécial (ex. GlassKamin) et un chiffon. Ne pas nettoyer à chaud.
S'assurer que le poèle a été installé et allumé par le SAV (service après-vente) agréé, qui rédige la garantie en s'assumant la responsabilité de la régularité de l'installation.
Durant le fonctionnement du poèle, les tuyaux d'évacuation et la porte atteignent des températures élevées.
Ne pas placer des objets ne résistant pas à la chaleur à proximité du poèle.
Ne JAMAIS utiliser des combustibles liquides pour allumer le poèle ou raviver les braises.
Ne pas boucher les fentes d'aération du local où le poèle a été installé, ni les entrées d'air du poèle.
Ne pas mouiller le poèle et ne pas s'approcher des parties électriques avec les mains mouillées.
Ne pas insérer des réducteurs sur les tuyaux d'évacuation des fumées.
Le poêle doit être installé dans des locaux adaptés à la lutte contre l'incendie et desservis par tous les services (alimentation et evacuations) que l'appareil requiert pour un fonctionnement correct et en sécurité.
Avant d'effectuer tout entretien, débrancher l'appareil du réseau d'alimentation électrique.

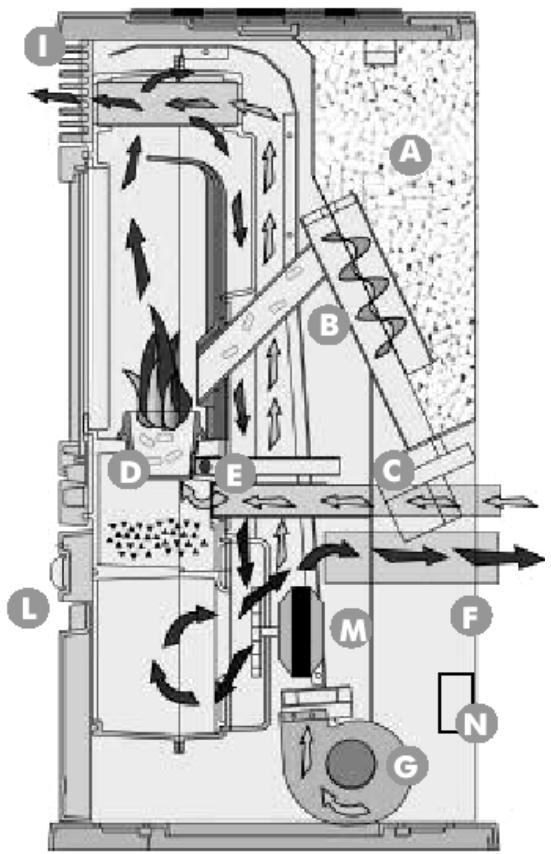

Le combustible (pellets) est prélevé du réservoir de stockage (A) et, au moyen d'une vis sans fin (B) activée par un motoréducteur (C), il est transporté dans le creuset de combustion (D).
L'allumage des pellets a lieu au moyen de l'air chaud produit par une résistance électrique (E) et il est aspiré dans le creuset par le biais d'un ventilateur centrifuge (M).
Les fumées produites par la combustion sont extraites du foyer au moyen de ce même ventilateur centrifuge et évacuées par la tubulure située dans la partie basse du dos du poêle (F).
Par le biais du ventilateur (G), l'air passe dans un interstice sur le dos du foyer, où il est chauffé, pour être ensuite évacué à l'extérieur, à travers la grille frontale (I).
Le réglage de la quantité de combustible et l'extraction des fumées/alimentation d'air comburant s'effectue par le biais d'une carte électronique (L) afin d'obtenir une combustion à haut rendement.
Le poèle utilise comme combustible les pellets, fabriqués à partir de petits cylindres de matériel liègeux pressé, dont la combustion est gérée électroniquement.
Le poèle est réalisé avec une structure interne complètement en forme.
Le réservoir à combustible est situé dans la partie haute du poèle.
Le remplissage du réservoir a lieu à travers le couvercle placé dans la partie postérieure du top.
Humidificateur : pour humidifier l'air du local, verser de l'eau dans le bac placé sous le carreau du top, en ayant soin de ne pas la verser dans le poèle.
Le revêtement externe est disponible dans les couleurs et dans les matériaux suivants:
céramique: beige et rouge amarante.
Note sur le combustible.
Le poêle à pellets IRIS a été conçu et programmé pour brûler des pellets.
Le pellet est un combustible qui se présente sous forme de petits cylindres d'environ 6 mm de diamètre, obtenus en compressant à de hautes valeurs la sciure et les copeaux de bois broyés, sans utilisation de colles ou d'autres matériaux étrangers.
Pour NE PAS compromettre le bon fonctionnement du poèle, il est indispensable de NE PAS y brûler autre chose que des pellets. L'emploi d'autres matériaux (bois compressé), détectable par des analyses de laboratoire, entraîne l'invalidation de la garantie. EdilKamin, testé et programme ses poèles pour leur permettre de garantir leurs valeurs performances avec des pellets ayant les caractéristiques suivantes:
diamètre: 6 - 7 millimètres
longueur maximum: 40mm
humidité maximum: 8%
rendement calorique: au moins 4300kcal / kg
L'emploi de pellets ayant des caractéristiques différentes implique la nécessité d'un nouvel étalonnage du poêle (semblable à celui effectué par le SAV (service après-vente) lors du premier allumage).
L'emploi de pellets non adéquats peut provoquer une diminution du rendement, des anomalies de fonctionnement, des blocages par obstruction, l'encrassement du verre, des imbrûés...
Une simple analyse du pellet peut être réalisée visuellement. Bon : lisse, longueur régulière, peu poussièreux.
Mauvaise qualité: avec des fentes horizontales et verticales, très poussiéreux, longueur très variable avec présence de corps étrangers.

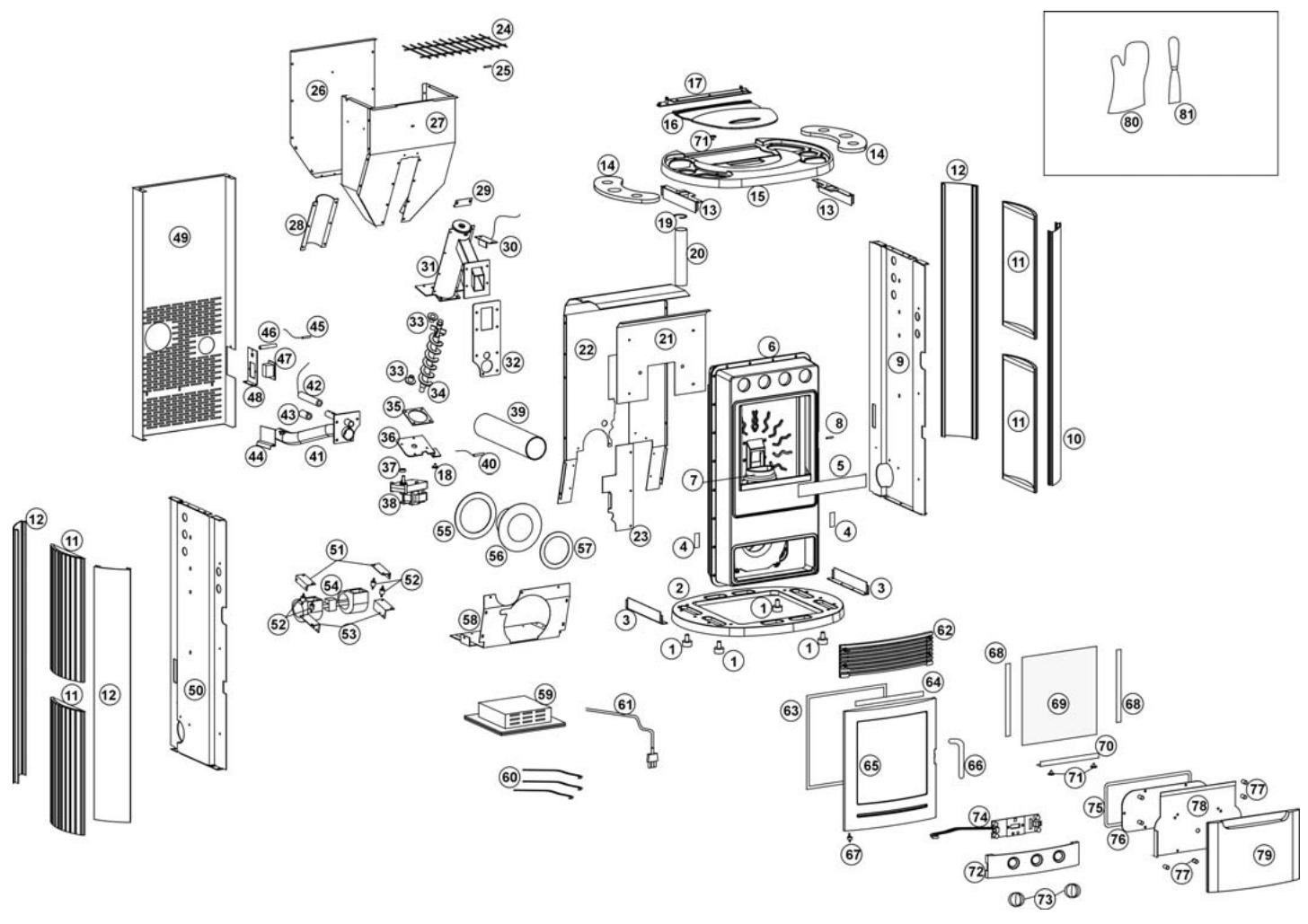

| posiz. | descrizione | codice | n.pz. |
| 1 | PIED ANTIVIBR.30X20X8/70 SHR. | 249970 | 4 |
| 2 | SOUBASSEMENT EN FONTE | 248720 | 1 |
| 3 | PROFIL D'ALUMINIUM DE SUPPORT | 247400 | 2 |
| 4 | JOINT KV+NBR | 249190 | 2 |
| 5 | PROFIL PARE-CENDRES | 249120 | 1 |
| 6 | STRUCTURE EN FONTE | 249330 | 1 |
| 7 | CREUSET EN FONTE | 248710 | 1 |
| 8 | DOUILLE CHARNIÈRE POIGNÉE | 254110 | 1 |
| 9 | FLANC LATÉRAL DROIT | 247270 | 1 |
| 10 | PROFIL D'ALUMINIUM DE SUPPORT DROIT | 249250 | 1 |
| 11 | ÉLÉMENT FLANC (4 Pz.) | | |
| Codes série au fond | BORDEAUX | 247290 | 4 |
| TERRE-CUITE | 248130 | 4 |
| GRIS | 253420 | 4 |
| PIERRE OLLAIRE | 262890 | 4 |
| 12 | PROFIL POSTÉRIEUR/ANTERIOR DE BLOCAGE | 249240 | 3 |
| 13 | PROFIL D'ALUMINIUM DE SUPPORT | 247250 | 2 |
| 14 | ELEMENTO TOP (2 Pz.) | | |
| BORDEAUX | 247260 | 2 |
| TERRE-CUITE | 248110 | 2 |
| GRIS | 253410 | 2 |
| PIERRE OLLAIRE | 262900 | 2 |
| 15 | TOP EN FONTE | 248770 | 1 |
| 16 | COUVERCLE PELLETS EN FONTE | 248780 | 1 |
| 17 | PROFIL CHARNIÈRE COUVERCLE PELLETS | 247490 | 1 |
| 18 | BOUCHON EN CAOUTCHOUÇ | 234420 | 1 |
| 19 | PINCE JE SUPPORTE POUR HUMECTEUR | 248630 | 1 |
| 20 | HUMIDIFCATEUR INOX | 254680 | 1 |
| 21 | DéFLECTEUR AIR INTERNE | 247300 | 1 |
| 22 | CONVOYEUR AIR DE VENTILATION | 247410 | 1 |
| 23 | PROFIL FERMETURE CONVOYEUR | 354740 | 1 |
| 24 | GRILLE DE PROTECTION | 247500 | 1 |
| 25 | TUBE EN CAOUTCHOUÇ POUR GRILLE PELLETS | 199040 | 2 |
| 26 | PAROI POSTÉRIEURE CONTENEUR PELLETS | 247510 | 1 |
| 27 | RÉSERVOIR CONTENEUR PELLETS | 248560 | 1 |
| 28 | DEMI-COQUILLE DE FERMETURE VIS SANS FIN | 247330 | 1 |
| 29 | FERMETURE SUPÉRIEURE CHARGEUR | 247480 | 1 |
| 30 | THERMOSTAT DE SECURITÉ | 255360 | 1 |
| 31 | CORPS CHARGEUR | 248500 | 1 |
| 32 | GARNITUDE PAPIER CÉRAMIQUE SORTIE PELLETS | 247370 | 1 |
| 33 | DOUILLE TÉFLONISEE POUR VIS SANS FIN | 249010 | 2 |
| 34 | ARBRE VIS SANS FIN | 249343 | 1 |
| 35 | GARNITUDE PAPIER CÉRAMIQUE CHARGEUR | 247380 | 1 |
| 36 | BRIDE INFÉRIEURE BLOCAGE ARBRE | 247320 | 1 |
| 37 | DOUILLE BLOCAGE MOTORÉDUCTEUR | 232580 | 1 |
| 38 | MOTORÉDUCTEUR MK 1,5 RPM | 234500 | 1 |
| 39 | CONDUIT SORTIE+B13 FUMÉES INOX Ø80MM | 250300 | 1 |
| 40 | THERMOCOUPLE SONDE FUMÉES | 255370 | 1 |
| 41 | TUYAU ALLUMAGE ET ASPIRATION | 249350 | 1 |
| 42 | RÉSISTANCE ÉLECTRIQUE ALLUMAGE 300W | 255050 | 1 |
| 43 | DOUILLE FIXATION RÉSISTANCE | 247350 | 1 |
| 44 | CAPTEUR FLUX AIR | 232770 | 1 |
| 45 | CAPTEUR TEMPERATURE AMBIANTE | 255380 | 1 |
| 46 | CAOUTCHOUÇ PORTE-CAPTEUR TEMPERATURE | 266650 | 1 |
| 47 | PRISE RÉSEAU AVEC INTERRUPTUEUR | 235210 | 1 |
| 48 | PROFIL DE FIXATION PRISE ALIMENTATION | 249500 | 1 |
| 49 | PANNEAU POSTÉRIEUR | 249150 | 1 |
| 50 | FLANC LATERAL GAUCHE | 247670 | 1 |
| 51 | BRIDE FIXATION COUSSINETS ANTIVIBRANTS | 247430 | 2 |
| 52 | COUSSINET ANTIVIBRANT | 232390 | 4 |
| 53 | BRIDE FIXATION VENTILATEURS | 247420 | 2 |
| 54 | VENTILATEUR TWIN AIR DE CHAUFFAGE | 234470 | 1 |
| 55 | BRIDE FIXATION MOTEUR ASPIRATION FUMÉES | 250320 | 1 |
| 56 | MOTEUR EXTRACTION FUMÉES | 234490 | 1 |
| 57 | GARNITUDE PAPIER POUR MOTEUR ASPIRATION FUMÉES | 201010 | 1 |
| 58 | BRIDE FIXATION CARTE ÉLECTRONIQUE | 248120 | 1 |
| 59 | CARTE ÉLECTRONIQUE DISPLAY A 2 CHIFFRES | 249280 | |
| CARTE ÉLECTRONIQUE DISPLAY A 4 CHIFFRES | 266960 | |
| CARTE ÉLECTRONIQUE IRS HEBDOMADAIRE | 263330 | 1 |
| 60 | KIT CABLES ÉLECTRIQUES INTERNES | 250050 | 1 |
| 61 | CABLE ALIMENTATION | 230210 | 1 |
| 62 | GRILLE FRONTALE SORTIE AIR EN FONTE | 248730 | 1 |
| 63 | JOINT Ø10 | 425780 | 1,5 mt |
| 64 | ARRÊT VERRE SUPérieUR | 354560 | 1 |
| 65 | CHÂSSIS PORTE EN FONTE | 248740 | 1 |
| 66 | POIGNée PORTE | 254290 | 1 |
| 67 | PIVOT INFÉRIEUR FIXATION PORTE | 248380 | 1 |
| 68 | JOINT FIBRE NOIRE 8X2 ADHÉSIF | 173050 | 0,28 mt x 2 |
| 69 | VERRE CÉRAMIQUE | 247450 | 1 |
| 70 | ARRÊT VERRE INFÉRIEUR | 247280 | 1 |
| 71 | CAOUTCHOUÇS ENTRETOISES | 216510 | 2 |
| 72 | TABLEAU DE BORD | 248750 | 1 |
| 73 | BOUTONS DE RÉGLAGE | 249020 | 2 |
| 74 | GROUPE TABLEAU SYNOPTIQUE A 2 CHIFFRES | 249270 | |
| GROUPE TABLEAU SYNOPTIQUE A 4 CHIFFRES | 266980 | 1 |
| GROUPE TABLEAU SYNOPTIQUE IRS HEBDOMADAIRE | 263320 | 1 |
| 75 | JOINT | 425810 | 0,9 mt |
| 76 | BRIDE INSPECTION CHAMBRE DE COMBUSTION | 247310 | 1 |
| 77 | DOUILLE Ø10/6,1X10 | 252550 | 6 |
| 78 | BRIDE INSPECTION CHAMBRE DE COMBUSTION. | 249130 | 1 |
| 79 | FRONTAL INFÉRIEUR FONTE | 248760 | 1 |
| 80 | GANT AMBIDEXTRE EK | 6630 | 1 |
| 81 | SPATULE C/MAN. POUR POÉLES PELLETS | 196500 | 1 |
| 82 | SELS ANTI-HUMIDITÉ | 261320 | 1 |
Série Céramiques
BORDEAUX 247710
TERRE-CUITE 247720
GRIS 250500
PIERRE OLLAIRE 262910
Les codes des composants de la liste des pièces de rechange sont indiqués en caractères gras.
| CARACTERISTIQUES THERMOTECHNIQUES |
| Capacité réservoir | 15 | kg |
| Rendement | >80 | % |
| Puisance utile min/max | 2,1/6,7 | kW |
| Autonomie min/max | 10/30 | heures |
| Consommation combustible min/max | 0,5/1,5 | kg/h |
| Volume de chauffe (min/max)* | 60/190 | m 3 |
| Poids | 140 | kg |
| Diamètre conduit fumées (A femelle) | 80 | mm |
| Diamètre conduit prise air extérieur (B môme) | 40 | mm |
Le volume de chauffe est calculé compte tenu de l'utilisation de pellets avec un p. c. i. d'au moins 4300 kcal/kg et une isolation de la maison conforme à la Loi 10/91.
Il est important de tenir compte aussi de la position du poèle dans la pièce.
| CHARACTERISTIQUES ÉLECTRIQUES |
| Alimentation | 230Vac+/-10% 50 Hz |
| Interrupteur on/off | oui |
| Puisance moyenneabsorbiee | 150 | W |
| Puisance absorbée enallumage | 400 | W |
| Fréquencetelécommande (option) | infrarouge |
| Protection suralimentation générale | Fusible 2A,250 Vac 5x20 |
| Protection sur cartéelectronique | Fusible 2A,250 Vac 5x20 |
N. B.:
1) Tenir compte que les appareils électriques peuvent provoquer des perturbations 2) ATTENTION: parties sous tension, faire impérativement effectuer les entretiens et/ou les vérifications par des techniciens spécialisés.
- RPM FUMÉES
- THERMOCOUPLE
- RÉGLAGE VENTILATION
- SONDE D'AMBIANCE
- I/O PUPITRE
- CAPTEUR DE FLUX
- MOTEUR VIS SANS FIN
- RÉSEAU 230 Vac
- FUSIBLE 2A
- MOTEUR EVACUATION FUMÉES
- VENTILATION
- RES ALLUMAGE
- THERMOSTAT DE SÉCURITÉ
- FUSIBLE 2A
Montage et installation (SAV - service après-vente agréé)
Pour tout ce qui n'est pas expressément indiqué, dans chaque pays, faire référence aux normes locales. En Italie, faire référence à la norme UNI 10683/1998, ainsi qu'aux éventuelles indications régionales ou des ASL locales. En cas d'installation dans des copropriétés, demander au préalable l'avis du syndic.
Vérification de compatibilité avec d'autres dispositifs
Le poêle NE DOIT PAS se trouver dans le même local où se trouvent des extracteurs et des appareils à gaz de type B.
Vérification branchement électrique (positionner la FICHE dans un point accessible)
Le poêle est doté d'un cordon d'alimentation électrique à brancher à une prise de 230V 50 Hz, de préférence avec un disjoncteur thermique. Des variations de tension supérieures à 10% peuvent compromettre le bon fonctionnement du poêle (prévoir un interrupteur différentiel adapté, s'il n'est pas déjà monté). L'installation électrique doit être aux normes ; vérifier en particulier le bon état du circuit de mise à la terre. La ligne d'alimentation doit avoir une section adaptée à la puissance de l'appareil.
Distances de sécurité pour anti-incendie et positionnement (fig.4 page 8)
Pour un fonctionnement correct, le poèle doit être positionné perpendiculairement au sol.
Vérifier la capacité portante du sol.
Le poêle doit être installé dans le respect des conditions de sécurité suivantes:
-distance minimum sur les côtés et sur le dos de 40 cm des matériels moyennement inflammables.
-ne placer aucun matériel facilement inflammable devant le poêle à une distance inférieure à 80 cm
-si le poèle est installé sur un sol inflammable, intercaler une plaque de matériel calorifuge dépassant d'au moins 20 cm des côtes et 40 cm de la partie frontale.
En cas d'impossibilité de respecter les distances indiquées ci-dessus, mettre en place impérativement des mesures techniques et de maçonnerie permettant d'éviter tout risque d'incendie.
En cas de connexion avec une paroi en bois ou d'un autre matériel inflammable, calorifuger le tuyau d'évacuation des fumées avec de la fibre de céramique ou avec un autre matériel représentant les mêmes caractéristiques.

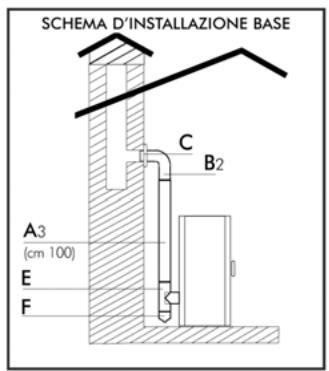

Prise d'air
Le local où se trouve le poèle doit impérativement avoir une prise d'air d'une section d'au moins 80 cm², garantissant le rétablissement de l'air consommé par combustion.
Dans l'alternative, l'air pour le poèle pourrait être prélevé directement de l'extérieur à travers le prolongement en acier du tuyau de 4cm de diamètre. Dans ce cas, des problèmes de condensation pouraient seprésenter et il faudra protégger l'entrée de l'air avec un filet, dont une section libre d'au moins 12cm² devra être garantie. Le tuyau doit avoir une longueur inférieure à 1 mètre et il ne doit partager aucun coude.
Le tuyau doit terminer avec un segment à degrés vers le bas ou avec une protection contre le vent.

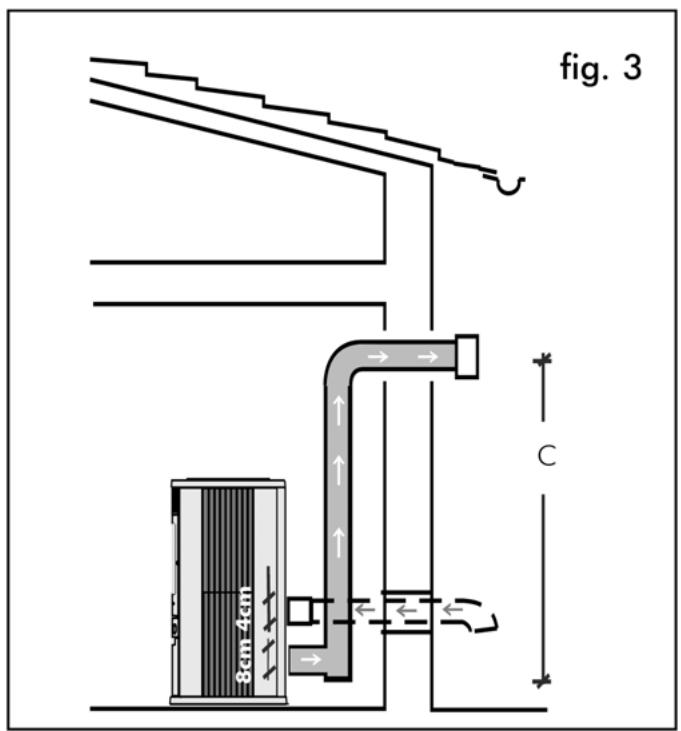

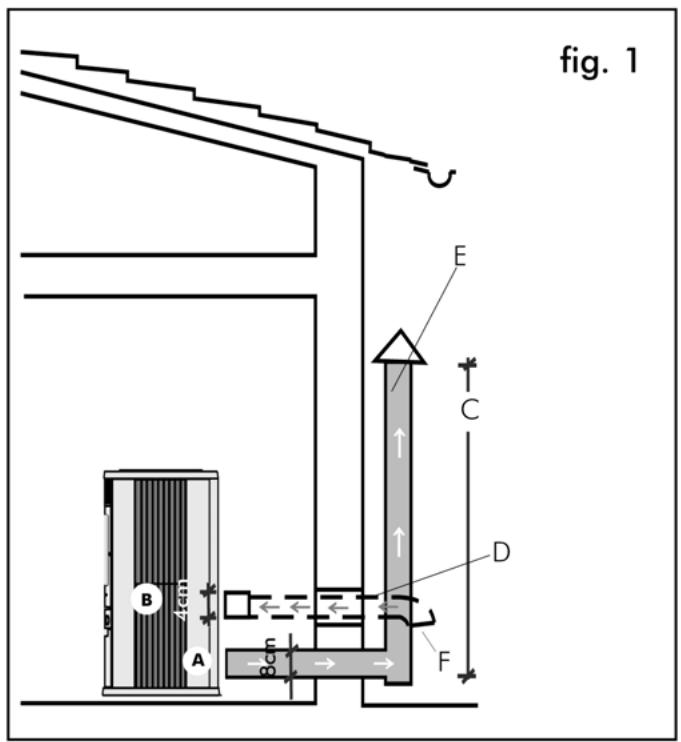

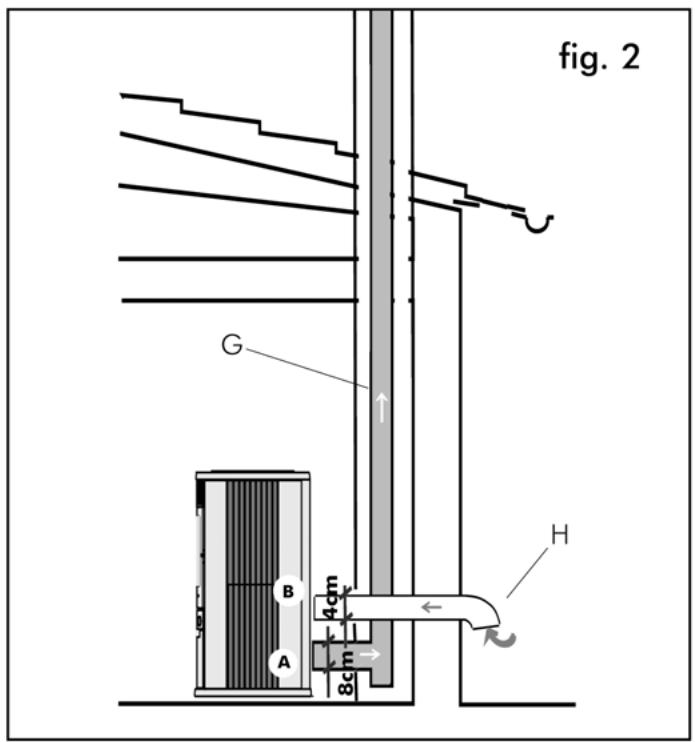

Le système d'évacuation doit être unique pour le poêle (il est interdit d'évacuer les fumées dans un carreau commun avec d'autres dispositifs).
L'évacuation des fumées a lieu par le tuyau de 8 cm de diamètre situé sur la partie arrière.
Prévoir un raccord en T avec un bouchon de collecte de la vapeur de condensation au début du segment vertical.
L'évacuation des fumées du poêle doit être reliée avec l'extérieur à l'aide de tuyaux d'acier ou noirs (résistants à 450°C), sans obstructions.
Le tuyau doit être scellé hermétiquement. Pour l'étanchéité des tuyaux et pour leur isolation éventuelle, utiliser impérativement des matériaux résistants au moins à 300°C (silicone ou mastics pour hautes températures).
Les segments horizontaux peuvent avoir une longueur jusqu'à 2 m. Les coudes peuvent être au nombre de 3 au maximum.
Si l'évacuation ne s'insère pas dans un carneau, il faudra installer un segment vertical opportunément fixé d'au moins 1,5m (à moins de contre-indications de sécurité évidentes) et un segment d'extrémité antivient. Le conduit vertical peut être interne ou externe. Si le canal de fumée se trouve à l'extérieur, il devra être calorifugé.
Si le canal de fumée s'insère dans un carneau, celui-ci doit être autorisé pour des combustibles solides et, si son diamètre est supérieur à 150 mm, il faudra l'assainir en intubant et en scellant l'évacuation par rapport à la partie en maçonnerie.
Tous les segments du canal de fumée doivent pouvoir être inspectés. Si le conduit est fixe, il doit présenter des ouvertures d'inspection pour le nettoyage.
Les installations possibles sont celles proposées aux figures 1, 2, 3, page 8.
Figure 1 E: Fumées C: h minimum 1,5 m D: prise d'air de l'extérieur à l'environnement (section passante minimum 80 cm²) F: prise d'air de l'extérieur
Figure 2
G: Carreau en maconnerie
H: Air de combustion prélevé de l'extérieur
Figure 3
Figure 4
A : Distance du matériel inflammable
B : Protection au sol
Parties du revêtement
Liste des parties constituant le revêtement
12 carreaux latéraux (11)
Carreaux du toit : côté droit (14) et côté gauche (13)
Tablette céramique (85)
Profil aluminium de fixation (12)
compris dans l'emballage du poêle, NON dans les céramiques
Les nombres reconnent deux de l'éclaté (page 5) où se trouvent les codes.

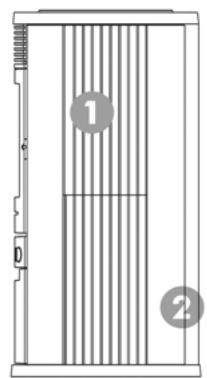

Montage du revêtement
SANS RETIRER LE TOP, après avoir correctement installé le poèle, suivre la marche ci-dessous.
Céramiques laterales
À partir du bas, encastrer chaque élément (11) dans la rainure spéciale du profil de support. Entre un élément et l'autre, insérer les caoutchoucs fournis (G)
Après avoir mis en place les six carreaux d'un côté, les insérer par pression pour fixer le profil de fixation (12).
Répéter l'opération sur l'autre côté.
Éléments en céramique du top
Les deux éléments en céramique croît et gauche du top sont insérés dans les rainures prévues à cet effet.
Tablette en céramique
Ouvrir la porte du poêle.
Desserrer les deux vis du panneau. UTILISER DE LA SILICONE pour fixer la tablette à insérer dans les rainures.
Bouton gauche (g)
Permet de régler la puissance en fonctionnement manuel ou la température en fonctionnement automatique. Le besoin du type de fonctionnement s'effectue en intervenant sur la touche A/m située sur le tableau central. L'afficheur indique la puissance ou la température programmée.
Bouton droit (D)
Permet de régler le début de l'air de ventilation ambiant qui, de toute façon, est toujours réglé pour garantir le refroidissement minimum nécessaire des parties internes du corps du poêle.
Touche on/off du tableau
Pour allumer ou éteindre le poêle.
Touche a/m du tableau
Commute le fonctionnement du poèle de Manuel à Automatique et vice versa.
Touche "clepsydre" du tableau
Permet d'accéder à la programmation hors d'allumages et d'extinctions programmés
Bouton Gauche
Tableau
Bouton Droit
Indications à l'afficheur
Ac: Phase d'allumage (apparition de la flamme)
Ar: seconde phase d'allumage (stabilisation de la flamme) avant la phase de travail
off.: phase d'extinction
P1 ou P2 ou P3 : niveau de puissance programme
8-29: température du programme pour le fonctionnement en automatique
H1...: blocage avec numéro d'identification du problème (voir page 13)
Pu: nettoyage automatique creuset en cours
: Attente arrêt moteur, attendre quelques dizaines de secondes avant de donner d'autres commandes.
Lorsque le poèle est en stand-by, le mode de fonctionnement avec lequel redémarrer clignote, de même que l'heure.
Avant l'allumage.
1° Allumage : contacter le SAV (service après-vente) de votre distributeur (pour tout renseignement, consulter le site www.edilkamin.com ou téléphoner à notre numéro vert), qui établira votre poèle sur la base du type de pellets que vous utilisez et des conditions d'utilisation.
Les premiers allumages peuvent donner lieu à de légères odeurs de peinture qui disparaissent très rapidement.
Avant de procéder à l'allumage, vérifier:
L'installation correcte. L'alimentation électrique. La fermeture de la porte. La propreté du creuset. Indication de stand-by à l'afficheur (puissance ou température clignotantes).
Appuyer ensuite sur la touche ON/OFF pendant au moins 2 secondes, le poèle commence automatiquement à faire tomber les pellets pour démarrer la combustion, alors que l'indication Ac s'inscrit à l'afficheur. Pendant les premières minutes, la flamme n'apparait pas. L'inscription Ac est suivie de l'inscription Ar (flamme présente).
Remplissage de la VIS sans fin.
Au cas où le réservoir à pellets se viderait complètement, pour remplir la vis sans fin, appuyer en même temps sur les touches On/Off et A/m.
Cette opération doit être effectuée avant l'allumage, si le poêle s'est arrêté à cause d'un manque de pellets.
Il est normal qu'une quantité résiduelle de pellets, que la vis ne parvient pas à aspirer, demeure dans le réservoir.
Allumage automatique
Le poêle étant en stand-by, appuyer pendant 2" sur la touche ON/OFF pour démarrer la procédure d'allumage et afficher l'inscription Ac pendant quelques minutes (toutefois, la phase d'allumage n'est pas à temps programme : sa durée est automatiquement abrégée si la carte détecte le dépassement de quelques tests). Avant environ 5 minutes, la flamme apparait. Il est normal qu'un peu de fumée se développement dans le creuset, avant la flamme. L'inscription Ar demeure affichée jusqu'à ce que la flamme soit stabilisée.
Allumage manuel
Lorsque la température est inférieure à 3°C et qu'elle ne permet pas à la résistance électrique de se chauffer au rouge, ou en cas de non-fonctionnement temporaire de la résistance, on poursuivra allumer manuellement le poèle en utilisant un allume-feu en cubes. Pour ce faire, introduire dans le creuset un cube d'allume-feu bien embrasé, fermer la porte et appuyer sur ON/OFF.
Mode de fonctionnement (le poêle étant en fonction, pour passer d'un mode à l'autre, appuyer sur la touche A/m)
Manuel: pour régler la puissance de travail (de P1 à P3 en intervenant sur le bouton G) et la ventilation (avec le bouton D)
Automatique: pour régler la température que l'on désire atteindre dans la pièce, le poêle règle la puissance de travail pour l'obtenir (P3) ou la conserver (P1).
Si on programme une température inférieure à celle de la pièce, le poêle travaille en P1, en consommant la quantité correspondante de pellets.
Note sur la variabilité de la flamme
Les variations eventuelles de l'état de la flamme dépendent du type de pellets utilisé, ainsi que d'une variabilité normale de la flamme du combustible solide et des nettoyages périodiques du creuset, que le poêle effectue automatiquement (et qui NE replacent PAS la nécessaire aspiration à froid faite par l'utilisateur avant l'allumage).
Extinction
Le poêle étant en fonction, appuyer pendant 2" sur la touche ON/OFF pour démarrer la procédure d'extinction et afficher OFF (pendant 10 minutes)
La phase d'extinction prévoit :
Moteur d'évacuation des fumées au maximum.
Ne jamais débrancher la fiche durant l'extinction.
Programmateur hors service hebdomadaire incorporé dans le tableau
Le concept du programmeur horsire hebdomadaire incorporé dans le tableau central
Disponibilité de 3 programmes horaires d'allumage à programmer :
Pr01 avec heures d'allumage et d'extinction à programmer
Pr02 avec heures d'allumage et d'extinction à programmer
Pr03 avec heures d'allumage et d'extinction à programme
Chaque jour de la période (day1=lundi; day2=mardi... day7=dimanche) on pourra activer un ou plusieurs des programmes disponibles.
En stand-by, l'afficheur visualise alternativement les modes d'allumage (P1, P2 ou P3 ou une température) et l'heure actuelle.
Pour la signification des touches, voir la page 10.
Régler l'heure courante
Appuyer une fois sur "clepsydre" pour afficher ESC, appuyer sur On/off(-) pour afficher SET, appuyer sur "clepsydre" pour afficher HEURE: MIN, que l'on peut changer avec les touches On/off(-) et Am(+). Après avoir programmé l'heure, valider avec "clepsydre" et le jour (day n° ) s'affiche (day1=lundi; day2=mardi... day7=dimanche) que l'on peut changer avec les touches On/off(-) et
Appuyer une fois sur "clepsydre" pour afficher ESC, appuyer sur Am(+) pour afficher Pr of. Appuyer sur "clepsydre", l'indication off s'affiche, qui passe à "On" lorsqu'on appuie sur On/off(-) ou
Lorsque le poèle est en mode Pr, on peut recevoir des commandes d'allumage et d'extinction temporisées.
Programmation d'un programme (ex. PR01)
Appuyer une fois sur "clepsydre" pour afficher ESC. Appuyer sur Am(+) jusqu'à ce que s'affiche (après Onprogramme à l'étape précédente).
Lorsqu'on valide avec "clepsydre", ON P1 s'affiche, puis l'heure à laquelle on désire programmer l'allumage du programme 1. Pour changer l'heure, appuyer sur les touches On/off(-) ou Am(+).
Pour valider, appuyer sur "clepsydre".
L'inscription OFP1 s'affiche, puis l'heure à laquelle on désire programmer l'extinction du programme 1. Pour changer l'heure, appuyer sur les touches On/off(-) ou Am(+).
Pour valider, appuyer sur "télécommande".
L'inscription ofd1 s'affiche (c'est-à-dire que le programme 1 n'est pas actif le jour 1, lundi). Pour l'activer, appuyer sur Am(+). Compare Ond1, c'est-à-dire que lundi, le programme d'allumage et d'extinction 1 est actif.
On passe au deuxième jour, mardi, avec "clepsydre" et on fait de même jusqu'au day7.
Pour quitter, appuyer sur "clepsydre".
Suivre la même marche pour programmer l'heure d'allumage et d'extinction de Pr02 et Pr03 et decide quels jours ont Pr02 ou Pr03 on ou off.
Lorsque des programmes sont actifs, une lumière verte est éclairée à l'afficheur à côté de la clepsydre.
Tableau synoptique/securities
| PROBLÈME | CAUSE | SOLUTIONS |
| tableau synoptique éteint | Manque de tension du réseau | -controtler que le cordon d'alimentation est branchéContrôler le fusible (sur la prise d'alimentation) |
| télécommande (option) inefficace | Distance excessive du poège | -s'approcher du poège |
| Pile de la télécommande déchargée | -controtler et replacer la pile s'il y a lieu |
| Air en sortie non chaud | Trop de suie dans l'échangeur | -nettoyer l'échangeur en passant par l'intérieur du foyer |
| La flamme n'apparait pas - n'oublier pas que la flamme apparait 5 minutes après la pression sur la touche ON/OFF | Le replissage de la vis sans fin n'a pas été effectué | Remplir la vis sans fin (voir le paragraph sur l'allumage) |
| Manque d'allumage | Accumulation d'imbrûlés dans le creuset | Nettoyer le creuset |
| La phase d'allumage/extinction ne démarre pas à l'heure programmée. | Programmation non correcte:Heure couranteactivation programmesactivation du programme dans le jour | Vérifier selon les indications de la page 12 |
Signalisation CAUSES de blocage éventuelles
En cas de nécessité, le motif de l'extinction s'inscrit à l'afficheur.
H1 alarme dépression : problème lié à la circulation de l'air
H2 avarie moteur extraction fumées
SF (H3) stop flamme
AF (H4) allumage échoué
H5 blocage black out
H6 thermocouple en panne ou débranché
H7 surtempérature fumées
La signalisation demeure affichée jusqu'à ce que l'on intervienne sur le tableau, en appuyant sur la touche ON/OFF.
Il est recommandé de ne pas redémarrer le poèle avant d'avoir vérifié que le problème a été éliminé.
Si le blocage a eu lieu : pour redémarrer le poèle, attendre d'abord la fin de la procédure d'extinction s'effectue (10 minutes avec indication sonore) et appuyer ensuite sur la touche ON/OFF.
Ne jamais débrancher la fiche durant l'extinction par blocage. Il est important d'indiquer au SAV (service après-vente) ce que signale le tableau.
Nous vous donnons, à la page suivante, quelques conseils concernant chacun de ces cas.
Les cheminées et les conduits de fumée auxquels sont reliés les appareils qui utilisent des combustibles solides doivent être nettoyés tous les ans (vérifiez si dans votre pays il existe une réglementation à cet égard). En défaut d'un contrôle et d'un nettoyage réguliers, la probabilité d'un incendie de cheminée augmente. Dans ce cas, suivre la marche ci-dessous :
- ne pas utiliser de l'eau pour éteindre
vider le réservoir à pellets
après l'accident, faire appel à des techniciens spécialisés avant de redémarrer.
Conseils en cas d'inconvénients
H1) Alarme dépression (elle intervient si le capteur de flux détecte un flux d'air comburant insuffisant).
Le flux peut être insuffisant si la porte est ouverte, si l'étanchéité de la porte n'est pas parfaite (ex. joint), s'il y a un problème d'aspiration de l'air ou d'évacuation des fumées, ou si le creuset est encrassé.
Contrôler:
- la fermeture de la porte
- le canal d'aspiration de l'air comburant (nettoyer en faisant attention aux éléments du capteur de flux):
- nettoyer le capteur de flux à l'air sec (type pour clavier de PC)
- position du poêle: le poêle ne doit pas être adossé à un mur,
- position et nettoyage du creuset (avec une fréquence liée au type de pellets)
- canal de fumée (nettoyer)
- installation (si l'installation n'est pas aux normes et qu'elle présente de nombreux coudes, l'évacuation des fumées n'est pas régulière)
- seuil du capteur de flux (SF dans les paramètres)
Si vous suspectez un dysfonctionnement du capteur, faire un essai à froid. Par exemple, si en variant les conditions ou en ouvrant la porte, la valeur affichée ne change pas, c'est un problème de capteur.
L'alarme dépression peut aussi se vérifier durant la phase d'allumage, car le capteur de flux commence à contrôler 90" après le start cycle d'allumage.
H2) Avarie moteur évacuation fumées (L'alarme intervient si le capteur de tours de l'extracteur de fumées détecte une anomalie). - Contrôler le bon fonctionnement de l'extracteur de fumées - Contrôler la connexion du capteur de tours - Contrôler la propreté du canal de fumée
SF (H3) Stop flamme (Intervient si le thermocouple relève une température des fumées inférieure à la valeur programmée, en interprétant cela comme une absence de flamme).
La flamme peut être absente en cas de :
absence de pellets - trop de pellets ont suffoqué la flamme - le thermostat de pression maximale est intervenu (cas rare parce qu'il y aurait surtempérature des fumées)
AF (H4) Allumage échoué (L'allumage échoue si, dans un délai maximum de 15 minutes, la flamme n'apparaît pas et la température de démarrage n'est pas atteinte).
Distinguer les deux cas suivants :
| La flamme NE s'est PAS allumée | La flamme s'est allumée, mais après l'inscription Ar, le sigle AF s'est affchéé |
| Vérifier:
- le positionnement et la propreté du creuset
- l'arrivée d'air comburant au creuset
- le bon fonctionnement de la résistance
- la température ambiente (si inférieure à 3°C utiliser un allume-feu) et l'humidité
Essayer d'allumer avec un allume feu. | Vérifier:
- le bon fonctionnement du thermocouple
- la température de démarriage programmée dans les paramètres. |
H5) blocage: black-out
Vérifier le branchement électrique et les chutes de tension. H6) Thermocouple en panne (l'alarme intervient si le thermocouple est en panne ou débranché)
Vérifier que le thermocouple est connecté à la carte
Vérifier le bon fonctionnement lors de l'essai à froid
H7) Surtempérature fumées (extinction pour température excessive des fumées)
Une température excessive des fumées peut dépendre de :
Type de pellets, anomalie d'extraction des fumées, canal bouché, installation non correcte, "dérive" du motoréducteur
Entretien
Un entretien régulier est à la base du bon fonctionnement du poèle
Avant d'effectuer tout entretien, débrancher l'appareil du réseau d'alimentation électrique
Nettoyage quotidien
Le nettoyage doit être effectué à l'aide d'un aspirateur, toute la procédure ne requiert que quelques minutes par jour.
À L'AIDE D'UN ASPIRATEUR, le poèle étant froid
- Aspirer la porte, aspirer le plan du feu, aspirer le siège autour du creuset où tombent les cendres (IL N'Y A PAS de tiroir à cendres extractible).
- Retirer le creuset ou le décaprer à l'aide d'une spatule, nettoyer les trous eventuellement bouchés sur tous les côtés.
- Aspirer le siège du creuset, nettoyer les bords de contact, remettre en place le creuset.
- S'il y a lieu, nettoyer le verre (à froid).
NE JAMAIS desserrer les vis à tête hexagonale à l'intérieur du foyer, sous risque de faire tomber le chargeur.
NE JAMAIS ASPIRER LES CENDRES CHAULES, sous risque d'endommager l'aspirateur employé.
Après quelques mois, utiliser de l'air sec (type pour clavier de PC) pour nettoyer le capteur de flux dans le tuyau d'aspiration de l'air combustible.
EN CAS D'INACTIVITE DU POÉLE, ET DE TOUTE FAÇON TOUS LES 15 JOURS, VIDER LE RÉSERVOIR ET EN ASPIRER LE FOND
Chaque SAISON (aux soins du SAV - service après-vente agréé)
-Nettoyage général interne et externe - Nettoyage soigneux des tuyaux d'échange
NE JAMAIS desserrer les vis à tête hexagonale à l'intérieur du foyer, sous risque de faire tomber le chargeur
- Nettoyage soigneux et décapage du creuset et de son siège correspondant
- Nettoyage des ventilateurs, vérification mécanique des yeux et des fixations
- Nettoyage du canal de fumée (remplacement du joint)
- Nettoyage, inspection et détartrage du siècle de la résistance d'allumage, éventuel remplacement de cette résistance
- Nettoyage / contrôle du Tableau synoptique
- Inspection visuelle des câbles électriques, des connexions et du cordon d'alimentation
- Nettoyage du réservoir à pellets et vérification des joints et de la vis sans fin-motoréducteur
- Remplacement du joint de la porte
- Essai fonctionnel, chargement vis sans fin, allumage, fonctionnement pendant 10 minutes et extinction. En cas d'utilisation fréquente du poèle, le nettoyage du canal de fumée tous les 3 mois est conseillé.
Telecommande (254160)
Possibilité d'acheter une télécommande pour allumer/éteindre et effectuer les réglages à distance.
- Allumage téléphonique à distance (OPTION non disponible EdilKamin)
Le poêle pourrait être allumé à distance, en faisant relier par le SAV (service après-vente agréé), un combinateur téléphonique sur la carte électronique (port AUX).
Le poêle IRIS a obtenu les certifications selon les normes
PR EN 14785 et CE 50165
La société EDILKAMIN déclare que le poèle IRIS est conforme aux normes suivantes pour le marquage CE Directive Européenne
Pour l'installation en Italie, faire référence à la norme UNI 10683/98 ou à ses modifications successives. Dans les autres pays, se conformer aux lois et aux normes nationales à cet égard.
Carneaux
INOX 5/10 (AISI316/L) peint en noir – pour intérieur SCHEMA D'INSTALLATION BASE
INOX 5/10 (AISI316/L) pour extérieur SCHEMA D'INSTALLATION BASE
A-I 1/2/3 25/50/100 cm
B-L 1 / 245° 90°
C-M 08 cm
D-N
E-O
F-P
G-Q
H-S
Segment tuyau
Coude
Rosace murale
Collier tuyau
Bouchon sans évacuation condensation
Cheminée protection anti-pluie
Double manchon femelle
NE PAS OUBLIER D'ASPIRER LE CREUSET AVANT CHAQUE ALLUMAGE. Si le poêle ne s'allume pas, NE PAS répéter l'allumage avant d'avoir vidé le creuset.
EDILKAMIN
TECNOLOGIA DEL FUOCO
20020 LAINATE (MI) - Via Mascagni, 7
Tel. 02.937.62.1 - Fax. 02.937.62.400
www.edilkamin.com - mail@edilkamin.com
La société Edilkamin se réserve le droit de modifier sans préavis des parties du présent manuel code 266570 10.05/a
