MODE D'EMPLOI WD1201 LA CROSSE TECHNOLOGY

Star Météo, la nouvelle gamme de La Crosse Technology pourra afficher jusqu’à 4, 5 ou 6 jours de prévisions météo : c’est une évolution majeure car elle permettra à chaque Français de disposer en permanence de Prévisions fiables! Les prévisions météo transmises à la station ont été recueillies par des météorologues professionnels, qui travaillent dans les services officiels et nationaux de plusieurs pays d’Europe. Ces données sont ensuite compilées et ordonnées numériquement pour leur utilisation par STAR METEO.

Nous vous invitons à découvrir en détail le fonctionnement de ces nouveaux produits.

La nouvelle technologie de transmission à distance « IT+ » est une exclusivité mise au point et développée par La Crosse Technology.

« IT+ » vous garantit une mise à jour instantanée des données relevées par vos capteurs extérieurs : suivez vos variations climatiques en temps réel dans votre environnement !

Affichage permanent des mini/maxi de températures prévus pour la journée en cours et pour les 2 jours suivants

• Paramétrage du département selon la localisation de l’utilisateur • Réglage du contraste de l'écran LCD • Témoin d'usure des piles (RX pour la station / TX pour le capteur) • Affichage d’une icône de réception du signal transmis. Icônes différentes selon la qualité et la puissance de réception. • Transmission sans fil toutes les 4 secondes de la température locale, par ondes 868 MHz, via un transmetteur à installer par l’utilisateur (Technologie IT+) • Se pose sur une table ou s’accroche à un mur

Ce transmetteur est résistant à l’eau mais n’est pas étanche aux eaux ruisselantes ou aux plongées !

Afin d’assurer le bon fonctionnement de votre produit « Star Météo » il est important de respecter les différentes étapes de mise en œuvre ci-après exposées. La technologie compliquée mise en œuvre pour assurer le bon fonctionnement de votre station nécessite de bien respecter les étapes d’installation, requiert de la patience et du bon sens. 1. 2.

N’ACTIVEZ AUCUNE TOUCHE car la station météo démarre une phase de synchronisation avec d’une part le transmetteur extérieur, d’autre part les ANTENNES RELAIS activées par le satellite.

Cette phase de synchronisation dure environ 40-70 minutes. Une fois que les piles sont en place, tous les segments du LCD s’affichent brièvement. Ensuite, l’heure (sous la forme « 0:00 ») s’affiche. Le reste des données s’affiche sous la forme « -- ». Si ces informations ne s’affichent pas sur l’écran LCD dans les 60 secondes qui suivent la mise en place des piles, retirez les piles dans la station et dans le transmetteur et attendez au moins 3 minutes avant de les réinsérer. Recommencez à l’étape 1 ci-dessus. Si les segments s’affichent sur l’écran LCD, la Station Météo commence immédiatement à recevoir le signal de l’émetteur extérieur. La température extérieure devrait alors s’afficher sur l’écran de la Station météo. Si la température extérieure ne s’affiche pas dans les 3 minutes qui suivent l’insertion des piles, retirez les piles de tous les appareils et recommencez à partir de l’étape 1. Pour assurer une bonne transmission 868MHz, la distance entre la Station Météo et l’émetteur ne doit pas excéder 100m en champ libre (voir les paragraphes “Mise en place” et “Réception 868 MHz”). Au bout de la période de synchronisation (40 à 70 minutes environ) l’heure et la date sont mises à

Dans un délai normalement maximum de 6 heures, les prévisions météo de votre département vont s’afficher. Et dès lors, être reçues automatiquement sans que vous ayez à effectuer la moindre opération.

LES POINTS SUIVANTS DOIVENT IMPERATIVEMENT être pris en compte lors de l’installation.

• La réception des données se fait généralement selon les indications ci-dessus. Toutefois en raison de la multiplication des signaux électroniques et de la nécessité de calage de la fréquence, il se peut que la réception ne sa fasse pas du premier coup. C’est pourquoi, nous conseillons d’attendre 36 heures après l’insertion des piles pour diagnostiquer une nonréception. • La réception du signal STAR METEO peut aussi dépendre de l’emplacement de la station dans une bâtisse. La déplacer permet souvent la captation du signal en cas de difficulté de réception dans une pièce. • La connexion de votre station au réseau STAR METEO est avérée dès lors que l’heure, et la météo par défaut (75) sont reçues. La synchronisation avec le département choisi n’est alors plus qu’une question de temps. • Dans tous les cas, si le réglage du département n’est pas possible, il convient de ré-initialiser la station. ère • Si après une 1 mise en œuvre ou une réinitialisation, la réception des données météo est partielle (icône de prévision manquante pour le jour en cours ou l’un des jours suivants), ou que l’heure n’est pas affichée, il convient de ressortir les piles de la station de base et de les réinsérer quelques minutes plus tard. Un déplacement au sein de votre habitation est également conseillé. • RAPPEL : aucune touche ne doit être activée pendant la synchronisation.

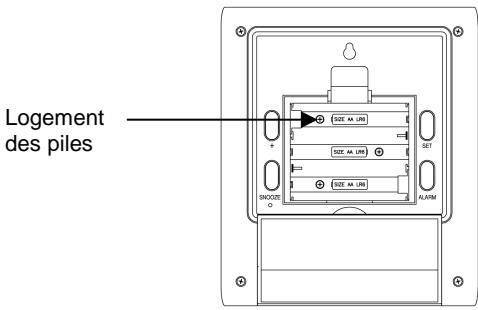

Ouvrez le compartiment à piles, puis soulevez le couvercle pour le retirer. 2. Insérez les piles en respectant la polarité (voir le marquage). Merci de bien faire attention à ce point. 3. Replacez le couvercle du compartiment à piles. INSTALLATION ET/OU REMPLACEMENT DES PILES DE L'EMETTEUR DE TEMPERATURE

2. Retirez le couvercle du compartiment à piles en le faisant glisser vers le bas. Insérez les piles en respectant la polarité (voir le marquage). Refermez le couvercle du compartiment à piles.

Lors du remplacement des piles, vérifiez que celles-ci ne s'éjectent pas spontanément des contacts. Attendez toujours 2 minutes entre le retrait des piles et leur réinsertion afin d’éviter les problèmes d'initialisation et de transmission.

Si cette procédure n’était pas respectée, la température extérieure ne s’afficherait pas sur la station de base sans que pour autant l’ensemble soit défaillant.

REMPLACEMENT DES PILES : Il est recommandé de remplacer toutes les piles tous les ans afin d'assurer une précision optimale de tous les appareils. Participez à la protection de l'environnement. Rapportez les piles usées à un centre de collecte.

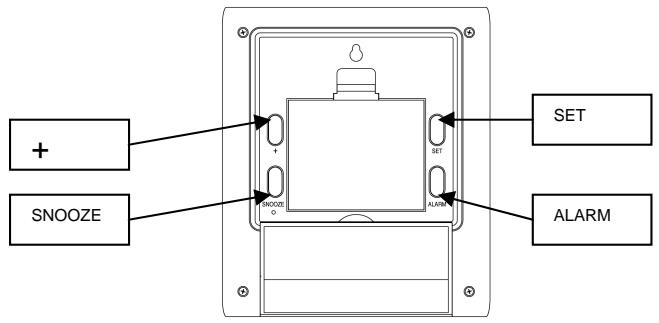

TOUCHES DE FONCTION :

Station Météo : La station météo dispose de quatre touches de fonction faciles d'utilisation.

- Consultation de la dernière heure de réception des prévisions météo, - Permet de consulter les horaires de réception des prévisions météo selon le département fixé. - Contraste de l'écran, Touche + • Utilisée pour basculer entre les affichages de température intérieure, la date, et les secondes défilantes • Modifier les valeurs du contraste de l'écran LCD et le format du calendrier. • Sélectionner le département de résidence de la station Touche SNOOZE (Répétition de l’alarme) • Permet d’activer/désactiver la fonction "snooze" • En maintenant la pression pendant 2 secondes sur cette touche, vous pourrez arrêter la sonnerie en cours • Quitter la fonction de réglage Touche ALM (Alarme) • Pour afficher l'heure de l’alarme et simultanément activer/désactiver (ON/ OFF) l’alarme ((•)) • Pour entrer dans le réglage de l’alarme ((•)), appuyez sur la touche pendant 3 secondes environ • Pour désactiver l’alarme

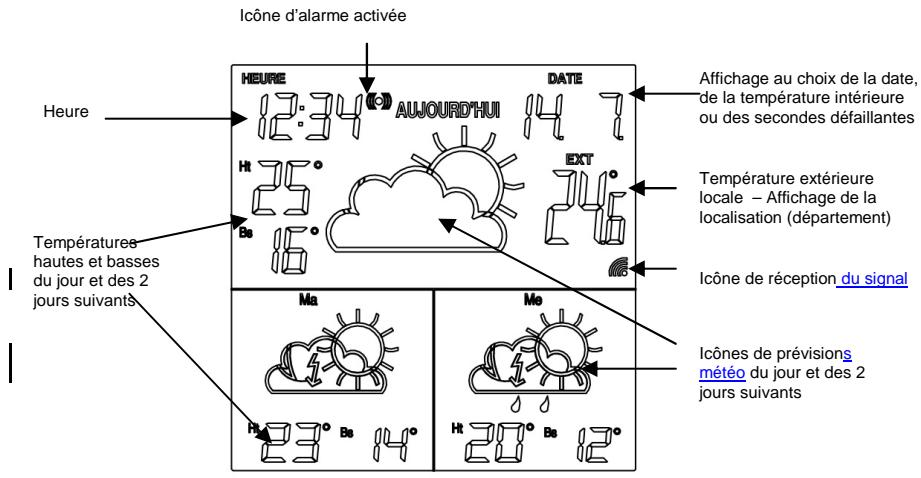

Icônes de prévisions météo du jour et des 2 jours suivants

HEURE ET DATE PILOTEES VIA SATELLITE L'heure et la date sont transmises et actualisées plusieurs fois par jour par un satellite. Votre station météo reçoit ces informations pour afficher l'heure exacte, été comme hiver.

Dès que la température extérieure est affichée à l'écran de la station météo, la réception de l’heure et de la date radio pilotées via le signal Star Météo commence. Dans un délai moyen d’environ 40 à 70 minutes, l’heure et la date justes devraient s’afficher à l’écran de la station. Le bon affichage de l’heure et de la date est indispensable au processus de réception. DIFFUSION ET PUISSANCE DE RECEPTION La diffusion couvre 95% de la population française, grâce à 500 émetteurs répartis sur l’ensemble du territoire national. En 2010, la Corse ne sera pas encore couverte par les produits STAR METEO. Par contre la diffusion se fait déjà sur Monaco.

La qualité de réception des appareils est accrue pendant la nuit, notamment sur la plage horaire de

00h00 à 6h00. Le climat extérieur, par contre, peut influer sur la qualité de réception : • Un temps très bouché (brouillard dense, fortes chutes de pluie ou de neige), va compliquer la réception (interférer). • De la même façon, un temps particulièrement clair (très dégagé), ou un temps qui accroît la pollution atmosphérique vont avoir un effet négatif sur la qualité de réception. L’influence positive : entre les extrêmes cités ci-dessus, c'est-à-dire un temps moyennement nuageux sera alors porteur de l’onde. La diffusion se fera donc sur l’ensemble du territoire national (hors Corse), mais il se peut que certaines bordures frontalières soient involontairement « arrosées ». Nous ne pouvons néanmoins pas garantir la réception des ondes en dehors des frontières du territoire métropolitain. Pour suivre la qualité de réception, l’une des 3 icônes de réception du signal satellite s’affiche : Réception optimale

CHOIX DU DEPARTEMENT SELON LA LOCALISATION DE LA STATION Lorsque la connexion au signal Star Météo est réussie, « 75 » clignote à l’écran. Les prévisions météo de PARIS (correspondantes au département 75), s’affichent par défaut. Pour régler votre département, appuyer sur la touche SET en maintenant la touche enfoncée pendant 3 secondes. Une fois rentré dans le menu, le département 75 clignote à nouveau, sous la mention « DEPT » : faites alors défiler les départements de votre zone de réception en appuyant sur « + ».

La phase de mise à jour des prévisions météo à l’échelle de votre département démarre.

Vous recevrez les prévisions météo dans un délai de 6 HEURES après le réglage de votre département. Entre temps, il est normal que les icônes de prévisions ainsi que les mini/maxi de températures aient disparus de votre écran car il s’agissait des données par défaut du département 75. De manière générale, si le réglage du département n’est pas possible, il convient de ré-initialiser la station (données non reçues dans leur totalité). CONTRASTE DE L'ECRAN LCD : LCD (clignotant)

Le contraste de l'écran LCD est réglable sur 8 niveaux, selon les besoins de l'utilisateur (le niveau par défaut est "lcd 5".) Pour régler le contraste au niveau désiré :

1. A partir de l’affichage principal, appuyez sur la touche SET pendant 3 secondes pour entrer dans la fonction de réglage 2. Lorsque le département clignote (à la place de la température extérieure), appuyez encore 3 fois de façon brève sur la touche SET 3. « LCD – « clignote alors à l’écran. Utilisez la touche + pour sélectionner le niveau de contraste désiré. 4. Appuyez sur la touche SET pour confirmer le réglage et sortir de la fonction de réglage.

ICONES DE PREVISION METEO Les icônes météo sont au nombre de 36 garantissant une prévision précise. Elles sont mises à jour pour refléter le changement des conditions météo.

Ces icônes météo peuvent être affichées dans les combinaisons suivantes :

éclaircies et pluie modérée

Couvert avec éclaircies et forte pluie

Orage avec faible pluie

Orageux avec éclaircies et pluie modérée

Couvert avec faible chute de neige

Couvert avec forte chute de neige

Couvert avec éclaircies et faible chute de neige

éclaircies et forte chute de neige

Orageux avec faible chute de neige

Orageux avec forte chute de neige

Orageux avec éclaircies et faible chute de neige

éclaircies et forte chute de neige

REGLAGE DE L’ALARME Le réglage de l’alarme se fait de la façon suivante :

1. A partir de l’affichage principal, maintenez la pression sur la touche ALM. Les heures clignotent. 2. Procédez au réglage de l’heure d’alarme à l’aide de la touche + 3. Appuyez ensuite brièvement sur la touche ALM et passez au réglage des minutes 4. Les minutes clignotent. Procédez au réglage des minutes de l’alarme à l’aide de la touche + 5. Pressez ensuite brièvement sur la touche ALM pour confirmer votre réglage Veillez ensuite à activer l’alarme à l’aide de la touche ALM : une brève pression sur cette touche permet la consultation de l’heure d’alarme programmée, et permet également d’activer ((•)) ou de désactiver l’alarme.

RELEVE DE TEMPERATURE INTERIEURE La température intérieure est automatiquement détectée et affichée dans le haut de l'écran LCD, au niveau de l’affichage de la date. La touche « + », par pression successive, permet d’afficher la température intérieure.

Le senseur pour la température intérieure est interne à la station de base : la mesure de température intérieure sera donc celle à l’endroit d’installation de votre station.

Au contraire, si l’émetteur est installé dans un endroit plus tempéré (façade Nord d’une maison ou dans une cave par exemple), la température relevée et affichée sera plus basse.

MINI / MAXI DE TEMPERATURE Les minima et maxima de température sont affichés pour le jour en cours et les 2 jours suivants. Leur actualisation se fait à réception du signal général Star Météo et sont donc actualisées plusieurs fois par jour. Ces mini/maxi font partie intégrante de la prévision et ne peuvent être modifiés par l’utilisateur.

Le maxi de température est en général atteint en début d’après-midi, aux heures où le soleil est à son apogée. Le mini de température est en général atteint la nuit ou en tout début de matinée, selon les vents dominants (qui peuvent parfois venir du Nord, et donc être froids). Cette fourchette de température mini/maxi ne peut être comparée avec la température locale relevée par l’émetteur local. Ces deux indications de température peuvent donc être différentes, surtout si l’émetteur local est dans des conditions d’exposition comme décrites ci-dessus.

RECEPTION DES DONNEES LOCALES DE L’EMETTEUR LOCAL Si les données de température extérieure locale ne sont pas reçues dans les trois minutes suivant l'installation (ou si l’affichage extérieur affiche en permanence “--.-“ dans la section extérieure de la

Station météo durant le fonctionnement normal), veuillez vérifier les points suivants : 1. L'écart avec des sources d'interférences telles qu'écrans d'ordinateur ou téléviseurs ne doit pas être inférieur à 1,5 - 2 mètres. 2. Evitez de placer le récepteur sur ou à proximité d'huisseries en métal. 3. L'utilisation d'appareils électriques tels que casques audio fonctionnant sur la même fréquence (868MHz) peut entraver la bonne transmission et la bonne réception du signal. 4. L'utilisation, dans le voisinage, d'appareils électriques fonctionnant sur la fréquence de 868 MHz peut également provoquer des interférences. Remarque : Lorsque le signal 868MHz est correctement réceptionné, n'ouvrez les compartiments à piles, ni de la station météo, ni de l'émetteur, car les piles peuvent être éjectées par accident et provoquer ainsi une ré-initialisation imprévue. Si tel est le cas, réinitialisez tous les appareils (voir le paragraphe « Installation » ci-dessus) et éviter ainsi des problèmes de transmission. Le rayon d'émission entre l'émetteur et la station météo est de 100 mètres (en champ libre). Cette distance dépend cependant de l'environnement immédiat et des niveaux d'interférences. Si, malgré le respect de ces consignes, une réception est toujours impossible, tous les appareils devront être réinitialisés (voir le paragraphe « Installation » ci-dessus).

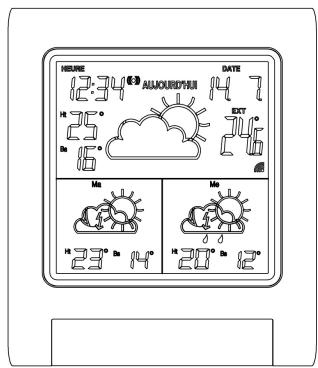

POSITIONNEMENT DE LA STATION METEO La station météo peut soit être positionnée sur une surface horizontale, soit être accrochée à un mur.

La surface sur laquelle l'appareil est installé peut influencer le rayon d'émission. Par exemple, si l'appareil est fixé avec un morceau de métal, son rayon d'émission peut se trouver réduit ou augmenté. Pour cette raison, nous recommandons de ne pas placer l'appareil sur une surface métallique ni à proximité d'une large surface métallique (portes de garage, double vitrage, etc.). Avant de fixer la station météo, s'assurer qu'elle reçoit correctement les signaux 868 MHz de l'émetteur de température locale, là où on désire l'installer. L'émetteur de température peut être rentré et sorti très facilement de son support. Tenir solidement le support et l'émetteur de température lorsque ce dernier est déplacé. SOIN ET ENTRETIEN : • Evitez les extrêmes de température, vibrations et chocs, car ils peuvent endommager les appareils et provoquer des prévisions et relevés inexacts. • Nettoyez les boîtiers et l'écran à l'aide d'un chiffon doux humide uniquement. N'utilisez aucun solvant ou produit abrasif au risque de rayer l'écran LCD et les boîtiers. • N'immergez pas les appareils dans l'eau et installez le transmetteur extérieur à l’abri des ruissellements • Retirez immédiatement les piles usées afin d'éviter toutes fuites et dégâts. Remplacez-les uniquement avec des piles neuves du type recommandé. • Ne tentez pas de réparer les appareils. Retournez-les au point d'achat d'origine pour réparation par un ingénieur qualifié. Ouvrir les appareils ou les trafiquer en annule la garantie. • N'exposez pas les appareils à des changements extrêmes et soudains de

(“OF.L” affiché en dehors de cette plage) Extérieure (Emetteur local) : -39,9°C à + 59,9 °C (résolution de 0,1ºC) (“OF.L” affiché en dehors de cette plage) Intervalle de relevé des données de température intérieure : 15 secondes Intervalle de relevé des données de température extérieure locale : 4 secondes (ou toutes les 15 minutes si les données sont perdues et que l’affichage indique “--.-“) Rayon d'émission : jusqu'à 100 mètres (champ libre) Tous les appareils électroniques doivent être désormais recyclés. Chaque utilisateur doit contribuer activement au recyclage de ses propres déchets • Le rejet sauvage des déchets électroniques peut avoir des conséquences sur la santé publique et sur la qualité de l’environnement • Ainsi qu’il est indiqué sur la boîte et sur le présent produit, la lecture du manuel est recommandée pour une utilisation optimisée ; ce produit ne doit pas être jeté dans des poubelles non spécialisées. • Le fabricant et ses fournisseurs déclinent toute responsabilité pour tous relevés incorrects et toutes conséquences consécutives à des relevés incorrects. • Cet appareil ne doit pas être utilisé à des fins médicales ou pour l'information du public.

Ce produit n'est pas un jouet. Le conserver hors de la portée des enfants. La reproduction de tout ou partie de ce livret est interdite sans l'accord préalable et écrit du fabricant.

CE Directive R&TTE 1999/5/CE Résumé de la Déclaration de Conformité : Nous certifions que ce dispositif de transmission sans fil est conforme aux dispositions essentielles de la Directive R&TTE 1999/5/CE.

Est ce que le capteur a des difficultés à transmettre à travers des matériaux spécifiques ? Oui et …non. Nous avons des difficultés à maintenir un signal à travers le ferro-béton, les murs en stuc et le verre anti UV. La sonde extérieure peut transmettre à travers ces matériaux, mais il existe alors un risque d’erreur du signal. Réinitialiser le récepteur météo comme mentionné plus haut et modifier l’angle de transmission du capteur à travers le métal ou le verre jusqu’à ce que la température extérieure reste affichée à l’écran pendant un certain temps. Garder à l’esprit que le signal du capteur doit se déplacer dans l’air (10 cm d’air au minimum) avant de rencontrer un mur, une paroi en métal ou une fenêtre.

Où puis-je installer la sonde extérieure locale ?

Afin d’obtenir une lecture précise et de prolonger la durée de vie de votre capteur, nous vous recommandons de l’installer dans un endroit abrité, protégé du soleil et de la pluie. La brume et le brouillard n’affecteront pas le capteur, au contraire de l’immersion dans l’eau ou d’une exposition à la pluie. Vous pouvez l’installer à l’extérieur sous l’avancée d’un toit ou tout autre emplacement à l’abri du soleil et de la pluie. Ne pas envelopper le capteur de plastique ni l’enfermer dans un sac plastique.

La réception des abonnement ?

Les prévisions météo transmises à la station ont été recueillies par des météorologues professionnels, qui travaillent dans les services officiels et nationaux de plusieurs pays d’Europe. Ces données sont ensuite compilées et ordonnées numériquement pour leur utilisation par STAR METEO pour la France. La qualité des prévisions météo est donc celle de tous les services météo des grands média (Télévision notamment) puisque les informations de base proviennent des mêmes sources. Seule différence : les informations de STAR METEO sont plus détaillées et localisées que les informations publiées par les grands média.

Pourquoi l’heure affichée dévie-t-elle parfois d’ 1 minute ?

L’heure est transmise et mise à jour par les envois via satellite, en même temps que les données météo. Suivant la situation géographique du récepteur, la mise à jour des données par les antennes relais peut être décalée de +/- 2 minutes (par rapport à la transmission précédente)… d’où un léger décalage possible de l’heure. Généralement, la déviation horaire est toutefois en dessous d’une minute et se compte en secondes.

Mon récepteur affiche une déviation horaire de plus de 3 minutes. Que dois-je faire ?

Si vous constatez une déviation horaire de plus de 3 minutes, nous vous conseillons d’effectuer une ré-initialisation du récepteur afin de le re-synchroniser au réseau Star Météo.

L'appareil a été mis en service depuis plus de 6 Heures, mais je n'ai toujours pas de réception des données météorologiques. Pourquoi ?

La couverture nationale (hors Corse) est quasi-totale (97% du territoire français), mais il subsiste des zones géographiques où le signal risque de ne pas passer (certaines vallées très encaissées, notamment dans les Hautes Alpes ou au cœur du Massif Central -dans les environs du Larzac- reçoivent les ondes de façon très aléatoire). Un autre facteur important à prendre en compte est le climat extérieur : • Un temps très bouché (brouillard dense, fortes chutes de pluie ou de neige), va compliquer la

France avant la mise sur le marché de ce produit, la transmission est mieux reçue dans certaines pièces d’une maison ou d’un appartement que dans d’autres.

NOTA : il est important de n’activer aucune fonction pendant le processus de réception. Donc de ne toucher aucun bouton jusqu’à réception des données de synchronisation, à savoir l’heure, le calendrier et les données par défaut (Département 75).

Le département sélectionné est consultable à partir du menu des réglages manuels (touche SET).

Comment paramétrer un département ?

1/ Lors de la 1ère mise en œuvre : « DEPT » et « 75 » clignotent à l’écran maintenez ensuite la pression sur la touche SET : tout l’affichage disparaît sauf « DEPT » et « 75 » procédez au réglage du département souhaité à l’aide de la touche « + » une fois le réglage effectué, appuyez brièvement plusieurs fois sur la touche SET afin de sortir du menu des réglage Démarre alors la phase de réception du signal Star Météo. 2/ En cours d’utilisation : maintenez la pression sur la touche SET : le département actuel sélectionné clignote à l’écran réglez le département souhaité à l’aide de la touche « + » une fois le réglage effectué, appuyez brièvement plusieurs fois sur la touche SET afin de sortir du menu des réglages Démarre alors la phase de réception du signal Star Météo.

Si je déménage ou veux changer mon récepteur de département, comment faut-il

Pourquoi manque-t-il des informations de température ou un symbole météo ?

Il peut arriver que la transmission des informations météo et la réception du signal radio des émetteurs ne soient pas optimales. Il faut dans ce cas déplacer le récepteur dans un autre endroit, où le signal sera mieux réceptionné. Dans le cas d’une réception parcellaire, le récepteur peut ne pas afficher pendant un court laps de temps l’une ou l’autre des icônes. L’affichage reprendra lors de la réception suivante.

Pourquoi le récepteur n’affiche-t-il plus les prévisions météo à J+3 (par exemple) ?

Il est possible que du fait d’interférences, l’une ou l’autre prévision journalière soit manquante (- s’affiche à la place des données). Il suffit alors de ré-initialiser l’intégralité du récepteur et de recommencer la procédure de mise en œuvre.

Que faire si l’écran n’affiche rien ?

Vérifier la polarité des piles et s’assurer qu’elles sont installées comme sur le diagramme figurant dans le compartiment des piles. Assurez-vous également d’utiliser des piles de qualité alcaline, à pleine charge lors de la mise en service (l’utilisation de piles rechargeables est fortement déconseillée).

Peut-on rajouter un ou plusieurs capteurs extérieurs (Thermo ou Thermo/hygro selon le modèle) ?

Non. Les stations de la gamme « STAR METEO » sont prévues pour ne gérer qu’un seul capteur extérieur.

Pourquoi mon émetteur extérieur local (Thermo ou Thermo/hygro selon le modèle) indique-t-il une température plus faible ou plus élevée que les valeurs max. ou min. annoncées pour la journée en cours ?

Les données mini et maxi de température de la journée en cours sont des valeurs générales, faisant parties intégrantes de la prévision météo globale du jour. Le capteur relève la température (et l’hygrométrie) en son lieu d’installation, et peut donc être

Si le changement de piles n’a été effectué que sur le récepteur, le capteur ne sera pas reconnu par cette même récepteur.

En effet, un code de sécurité est attribué par le récepteur de base au transmetteur au moment de leur mise en œuvre commune et selon la procédure conseillée (Voir ci-dessus). Si cette procédure n’est pas respectée, le récepteur traduit cette non reconnaissance par « --« à la place des données extérieures locales.
