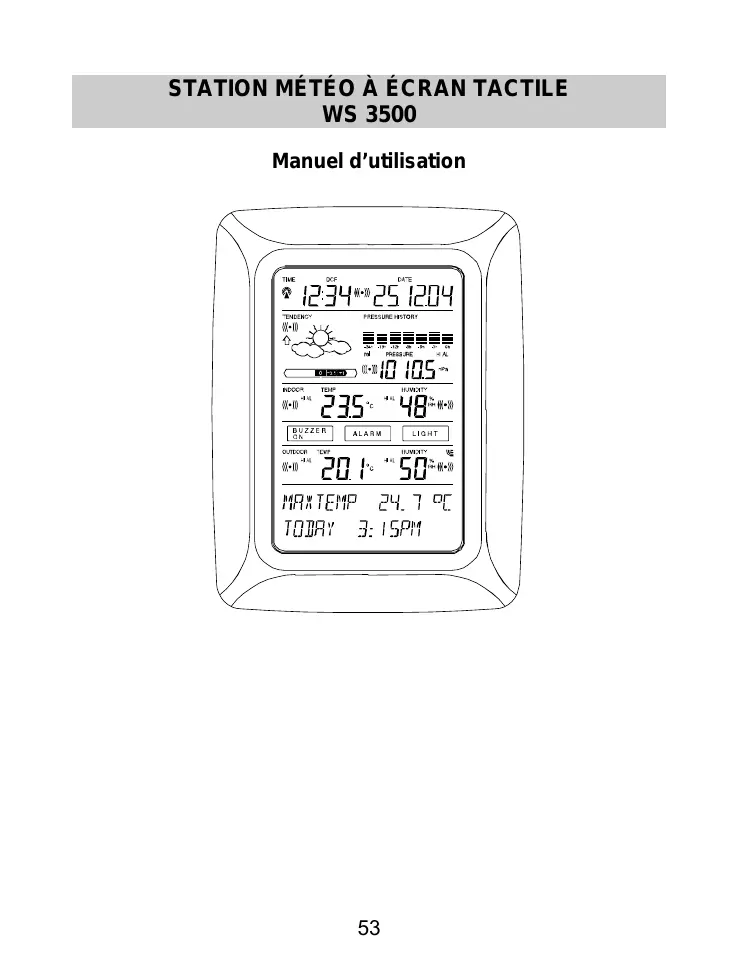

MODE D'EMPLOI WS3500 LA CROSSE TECHNOLOGY

3.2.3 Connexion par Câble 3.3 Initialisation 3.4 Installation 4 Réglages 5 Affichage des valeurs min/max et réglage des alarmes 11 Utilisation et réglage des fonctions de rétro-éclairage, du buzzer et de l’alarme 11.1 Rétro-éclairage 11.2 Buzzer 12.3 La connexion informatique et le logiciel PC Heavy Weather 13 Données Techniques 13.1 Données extérieures 13.2 Transmission par signal 433 MHz 13.3 Transmission par câble Le Poste de base (ou récepteur) • Un capteur Thermo-Hygro (transmetteur 433MHz) • Le câble de connexion nécessaire pour relier le transmetteur Thermo-Hygro vers le poste de base (optionel) • Un adaptateur secteur AC/DC • Une suite logicielle pour PC sur CD Rom. Le Poste de base est équipé d’un écran tactile à cristaux liquides (LCD). Il permet, grâce à un menu fonctionnel simple, l’affichage d’une large palette de données météorologiques (du haut vers le bas) : • • • Le déplacement dans les menus se fait en effleurant les zones ‫٭‬ON‫ ٭‬ou ‫٭‬OFF‫٭‬, ‫٭‬UP‫ ٭‬ou ‫٭‬DOWN‫٭‬, mais vous pouvez aussi sélectionner directement les données. En effleurant ‫٭‬NEXT‫٭‬, vous pouvez vous déplacer dans les menus, quitter ou sortir de l’application en effleurant ‫٭‬EXIT‫٭‬. Chaque fonction appelée de manière tactile est validée par un signal sonore (lorsque la fonction ‫٭‬ON‫ ٭‬est activée). Si, au cours d’un réglage ou de la navigation dans le menu, la station ne reçoit pas d’instruction pendant 30 secondes, l’application se ferme automatiquement et l’affichage bascule alors sur l’écran principal.

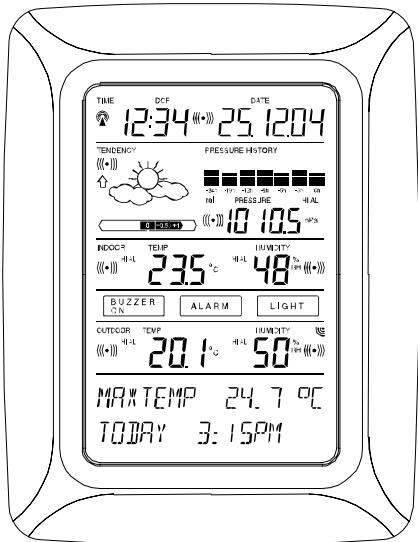

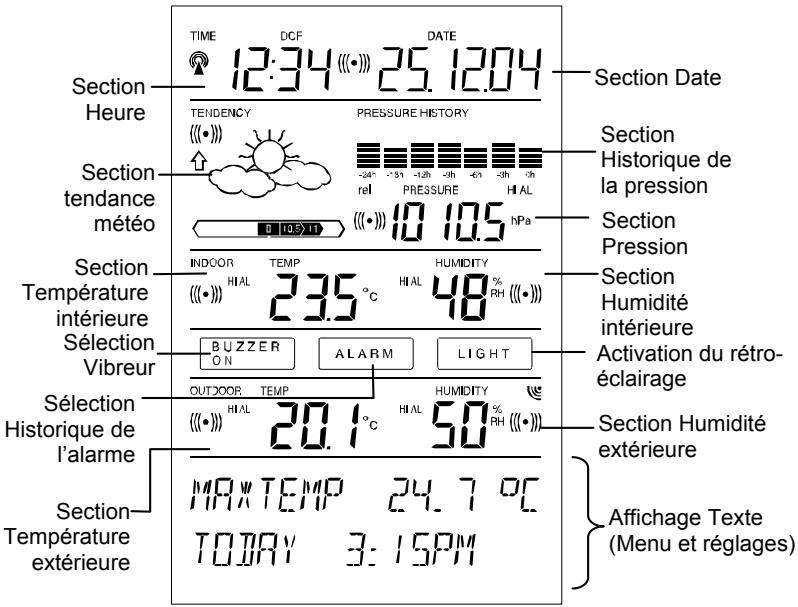

Ecran tactile du LCD:

Immédiatement après, insérez 3 piles de type AA (LR6), dans le logement des piles de la station de base.

Veuillez participer à la protection de l’environnement en retournant les piles usagées à un dépôt autorisé.

Connectez ensuite l’adaptateur secteur à la station de base et branchez l’adaptateur sur une prise de courant.

Remarque : Dans les deux configurations décrites ci-dessus, il est impératif de respecter l’ordre d’insertion des piles, c’est à dire d’alimenter le Thermo-Hygro en premier. Celui-ci transmet dans les premières minutes qui suivent sa mise en fonctionnement, un code d’identification qui doit être reçu et stocké par la station de base.

Apres avoir effectué ces opérations, votre Station Météo est à présent opérationnelle.

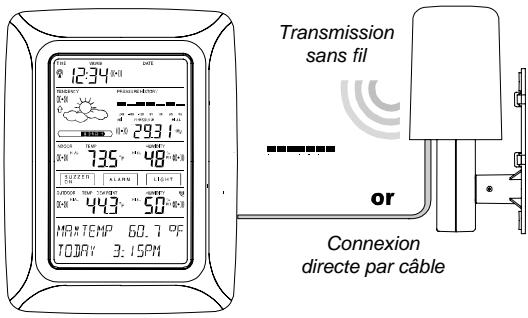

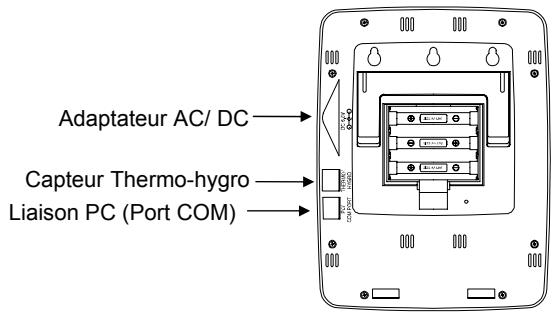

Connexion par Câble :

L’utilisateur peut, à tout moment, déconnecter le câble reliant la station de base au Thermo/Hygro et utiliser la transmission via 433 MHz (et vice versa). La station reconnaîtra automatiquement la modification et continuera à fonctionner normalement.

Pendant cette période, il n’y aura pas de réception du signal de l’heure radio-pilotée DCF-77.

Nota : La synchronisation vous permet de valider votre installation et de vérifier la bonne transmission des données extérieures vers la base.

Dès cette étape achevée, la station recherchera automatiquement le signal DCF-77 pour la réception de l’heure et de la date radio-pilotées. Vous pourrez dès à présent naviguer dans le menu et découvrir l’intégralité des mesures disponibles. IMPORTANT : • La recherche et la réception de l’heure radio pilotée (signal DCF77), se fera après installation complète de la station (soit environ 15 minutes). En cas de coupure de transmission (lors d’une transmission sans fil), il suffit généralement de déplacer légèrement vos éléments (du haut vers le bas, ou encore de droite à gauche, etc.) pour rétablir la transmission. Remarque : La distance de transmission s’étend jusqu’à maximum 100 mètres en champ libre. Les obstacles tels que immeubles, arbres, véhicules, lignes haute tension, proximité d’un faisceau radioélectrique, hertziens, etc.), peuvent réduire la distance de transmission. Les appareils électriques (écrans de PC, radios, télés), peuvent également créer des interférences et perturbations.

Accédez aux différents réglages en effleurant la zone

‫٭‬SETUP‫ ٭‬, sur la partie basse de l’écran. Les différentes fonctions pourront être réglées selon l’ordre d’affichage suivant :

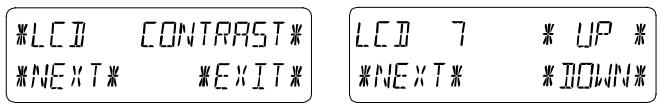

Contraste de l’écran tactile → 8 niveaux de contraste sont disponibles (de 0 à 7). 4 est la position par défaut.

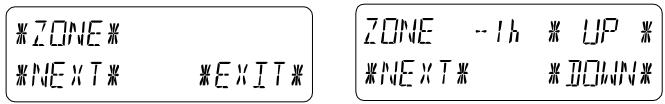

Fuseau horaire → Réglage du fuseau horaire défaut à 0 pour l’Europe Centrale).

Heure radio-pilotée

Les unités de mesure • Affichage des températures en Celsius (°C) ou Fahrenheit (°F). L’unité par défaut étant les degrés Celsius.

Affichage de la pression atmosphérique (Press) en hPa (par défaut), ou en inHg.

Validez cette opération en effleurant la touche ‫٭‬CONFIRM‫٭‬

Réglages par défaut (Factory Reset) → cette fonction permet la réinitialisation de la mémoire non-volatile (EEPROM), et permet ainsi un retour aux réglages par défaut (réglages d’usine). Validez l’opération en effleurant la touche ‫٭‬CONFIRM‫٭‬

Remarque : Pour quitter à tout moment le menu de réglage, il suffit d’effleurer la zone ‫٭‬EXIT‫٭‬.

Affichage des valeurs Mini/Maxi et réglage des alarmes

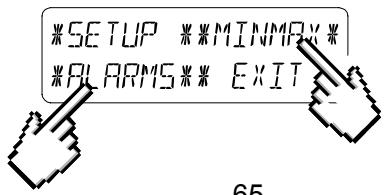

Pour afficher ces valeurs, vous devez activer la fonction‫٭‬MIN/MAX‫٭‬ dans le menu de votre écran tactile. Pour accéder au paramétrage des seuils d’alarmes, effleurez la zone ‫٭‬ALARMS.‫٭‬

Note : il est possible de basculer à tout moment entre les valeurs mini/maxi et les alarmes. Vous pouvez également quitter le menu de réglage à tout moment en effleurant la fonction ‫٭‬EXIT‫٭‬.

L’affichage de l’heure et de la date se fait automatiquement. Dans le cas d’une mauvaise réception de ce signal, le réglage manuel de l’heure et de la date s’effectue de la manière suivante :

Réglage de l’heure

Pour régler l’heure, appuyez sur l’écran tactile au niveau de l’affichage de l’heure (en haut à gauche de l’écran).

Appuyez ensuite sur *TIME* (menu dans le bas de l’écran).

Réglez l’heure et les minutes à l’aide des touches *UP* et *DOWN*.

Effleurez ‫٭‬EXIT‫ ٭‬pour quitter le réglage.

Pour régler la date, appuyez sur l’écran tactile au niveau de l’affichage de la date (en haut à droite de l’écran).

Effleurez ‫٭‬EXIT‫ ٭‬pour quitter le réglage.

Nota : En effleurant deux fois ‫٭‬DATE‫٭‬, les formats d’affichage suivants s’afficheront comme suit : • Date en format JJ.MM.AA. (format 24 H) et MM.JJ.AA, (format Pour accéder au réglage de l’alarme, appuyez sur l’écran tactile au niveau de l’affichage de l’heure (en haut à gauche de l’écran).

Æ Effleurez ensuite ‫٭‬ALARM‫ ٭‬dans le menu Æ Réglez l’heure et les minutes du réveil à l’aide des touches *UP* et *DOWN* Æ Quittez avec ‫٭‬EXIT‫٭‬

Remarque : • Le réveil s’active ou se désactive en effleurant deux fois la zone ‫٭‬TIME‫( ٭‬sur l’écran principal) : le symbole suivant (((•))) apparaît Chaque minute, lors de la réception d'un relevé de pression atmosphérique, cette valeur est comparée avec les relevés des 2 dernières heures et l'écart le plus important est affiché sur le baromètre comparatif.

La barre située à l’extrémité droite affiche la pression atmosphérique actuelle, les autres barres illustrant l’historique de la pression.

Remarque : Il est possible de basculer de l’affichage de l’historique de 0 à -24H vers l’affichage de 0 à -72H et vice versa en effleurant la zone « PRESSURE HISTORY ».

Note : l’affichage des données minimales enregistrées se fait de la même manière, avec ‫٭‬MIN‫٭‬.

Pour accéder à la fonction de remise à zéro des valeurs enregistrées, effleurez la fonction ‫٭‬MAX PRESSURE‫٭‬

Pour remettre à zéro les valeurs enregistrées et ne conserver que la valeur actuelle, effleurez ensuite ‫٭‬CONFIRM‫٭‬.

Pour quitter la consultation mémorisées, effleurer ‫٭‬EXIT‫٭‬

Puis, effleurez ‫٭‬ALARM‫ ٭‬dans le menu du bas de l’écran.

Sélectionnez ‫٭‬HI AL‫ ٭‬pour procéder au réglage d’une alarme haute.

Note : la méthode est identique pour le réglage de l’alarme basse (‫٭‬LO AL‫)٭‬

Réglez la valeur de l’alarme haute souhaitée en effleurant les zones

‫٭‬UP‫ «( ٭‬+ ») et ‫٭‬DOWN‫ «( ٭‬- ») jusqu’à l’affichage de la valeur seuil souhaitée.

En effleurant deux fois la zone « OUTDOOR » de l’écran tactile, permet l’affichage successif des mesures suivantes :

• La température extérieure (Outdoor Temp) Vous verrez alors apparaître dans le menu : ‰ « BACKLIGHT ENABLED » (= rétro éclairage désactivé) ou ‰ « BACKLIGHT DISABLED » (= rétro éclairage activé) Vous pourrez basculer entre ces 2 fonctions en effleurant la zone « LIGHT ». Si vous activez le rétro éclairage, l’écran s’allumera automatiquement durant environ 15 secondes à chaque fois qu’une zone de l’écran sera effleurée. La fonction d’activer ou de désactiver le rétro éclairage apparaît pendant environ 30 secondes dans le menu de votre écran. Le dernier affichage valide la fonction. Attention : L’utilisation du rétro éclairage entraîne une consommation plus rapide des piles. Il est donc vivement conseillé de brancher la station sur secteur à l’aide de l’adaptateur fourni, en complément de l’alimentation par piles. 11.2 Buzzer La fonction « Buzzer » permet, lorsqu’elle est activée : ‰ de valider une action de manière sonore ‰ l’émission d’un signal sonore quand une alarme haute ou basse atteint la valeur seuil programmée La fonction d’activer (« BUZZER ON ») ou de désactiver (« BUZZER OFF ») le signal sonore s’affiche également dans le menu de votre écran pendant environ 30 secondes. Le dernier affichage valide la fonction.

Affichez les indications d’heure et de date des alarmes qui se sont déclenchées en effleurant également la zone ‫٭‬ALARM‫٭‬. Si aucune alarme (haute ou basse) n’a été programmée, il va s’afficher dans le menu de l’écran « AL BUFFER EMPTY ».

A la première mise en fonctionnement de la station météo, le fichier historique est vide de toutes données. La lecture des données à partir de votre PC est possible après mémorisation par la station d’au moins 3 jeux de données météo (15 minutes après la mise en fonctionnement et le réglage de l’heure).

C’est pourquoi nous vous recommandons de connecter votre PC et d’installer le programme Heavy Weather Pro WS 3500 uniquement après réglage intégral de votre station météo pro WS 3500.

Ces données sont stockées dans la mémoire vive de la station et sécurisées par une mémoire dite EEPROM. Ainsi, même en cas de coupure d’alimentation (changement de piles, coupure d’électricité), l’intégralité de ces données est conservée. Si la mémoire de la station est saturée, celle-ci continuera à enregistrer les données, mais elle écrasera les valeurs les plus anciennes. 12.2 Affichage des données Les données stockées dans la station de base ne sont lisibles que via la connexion à un ordinateur PC. De même, le réglage de l’intervalle d’enregistrement des valeurs (de 1 minute à 24 heures), ne peut être modifié que par le biais du PC. 12.3 La connexion et le logiciel PC Heavy Weather Le raccordement entre un PC et la station de base se fait au moyen du câble série fourni. Il suffit de le relier à votre PC sur un port COM (le port COM 1 de préférence). La suite logicielle « Heavy Weather Pro » fournie sur support CD, doit être installée sur votre PC. Ce logiciel permet l’affichage de toutes les données météo, avec leur illustration graphique (icônes). De plus, il offre la possibilité d’affichage, d’enregistrement et d’impression des fichiers historiques (fichiers pouvant être uniquement limités en capacité par la mémoire RAM de votre ordinateur). Grâce au programme complémentaire Heavy Weather Publisher, les données météo instantanées peuvent être publiées sur le site Internet de votre choix, selon l’intervalle que vous aurez également prédéfini. Enfin, visualisez, personnalisez et exploitez vos relevés sous forme de graphiques ou diagrammes grâce au logiciel « Heavy Weather Pro 3500 ».

(Affichage “OFL” si dépassement)

Résolution : 0.1 °C Plage de relevé de l’humidité relative : 1% to 99% Résolution : 1%

(Affichage de “OFL” si dépassement)

Résolution : 0.1 °C Plage de relevé de l’humidité relative : de 1% à 99% Précision :1% Plage de relevé de la pression atmosphérique:de 300 hPa à 1099 hPa Résolution : 0.1 hPa Consultez les services officiels locaux ou régionaux pour connaître les points de collecte sélective et de traitement les plus proches de chez vous Tous les appareils électroniques doivent être désormais recyclés. Chaque utilisateur doit contribuer activement au recyclage de ses propres déchets Le rejet sauvage des déchets électroniques peut avoir des conséquences sur la santé publique et sur la qualité de l’environnement Ainsi qu’il est indiqué sur la boîte et sur le présent produit, la lecture du manuel est recommandée pour une utilisation optimisée ; ce produit ne doit pas être jeté dans des poubelles non-spécialisées Le fabricant et ses fournisseurs déclinent toute responsabilité pour tous relevés incorrects et toutes conséquences pouvant découler de l’utilisation de relevés incorrects. Ce produit est conçu uniquement pour une utilisation domestique comme indicateur de températures. Cet appareil ne doit pas être utilisé à des fins médicales ou pour l'information du public. Les caractéristiques techniques de ce produit sont susceptibles de subir des modifications sans préavis. Ce produit n'est pas un jouet. Gardez-le hors de portée des enfants.
