WS9624 - Station météorologique LA CROSSE TECHNOLOGY - Notice d'utilisation et mode d'emploi gratuit

Marque	La Crosse Technology
Modele	WS9624 (WS9624-IT)
Type de produit	Station meteorologique sans fil
Technologie de transmission	868 MHz Instant Transmission (temps reel)
Horloge atomique	DCF-77, 77,5 kHz, signal depuis Mainflingen (portee ~1 500 km)
Format heure	12 h / 24 h selectionnable
Reglage fuseau horaire	±12 heures par rapport au signal DCF-77
Mesures interieures	Temperature et humidite
Mesures exterieures	Temperature et humidite (capteur sans fil inclus)
Nombre de capteurs exterieurs	Jusqu'a 3 capteurs simultanement (3 canaux)
Previsions meteo	15 icones (Monsieur Meteo)
Memoires min/max	Temperatures et humidite interieures/exterieures
Affichage	LCD avec contraste reglable
Resistance du capteur	Resistant aux eclaboussures (usage exterieur)
Pose de la base	Sur table ou fixation murale
Marche cible	Europe (signal DCF-77)

FOIRE AUX QUESTIONS - WS9624 LA CROSSE TECHNOLOGY

Comment associer le capteur extérieur sans fil à la station WS9624 ?

Installez les piles dans le capteur extérieur avant celles de la base. La station WS9624 utilise la technologie Instant Transmission à 868 MHz : le capteur transmet ses données en temps réel dès qu'il est mis sous tension. Si la réception ne s'établit pas, rapprochez le capteur de la base lors de la première mise en route, puis éloignez-le progressivement jusqu'à son emplacement définitif.

La station peut-elle afficher les températures de plusieurs capteurs extérieurs ?

Oui, la WS9624 gère jusqu'à 3 capteurs extérieurs simultanément. Chaque capteur est identifié par un canal (1, 2 ou 3). Vous pouvez naviguer entre les canaux pour consulter la température et l'humidité de chaque point de mesure.

Comment fonctionne l'horloge atomique DCF-77 ?

La station reçoit automatiquement le signal radio DCF-77 (77,5 kHz) émis depuis Mainflingen, près de Francfort, avec une portée d'environ 1 500 km. L'heure se synchronise sans intervention, généralement la nuit lorsque la réception est optimale. Si le signal est absent (bâtiment en béton, zone éloignée), l'heure peut être réglée manuellement.

Que signifient les icônes météo affichées sur l'écran ?

La WS9624 affiche 15 icônes de prévision représentées par le personnage Monsieur Météo. Ces pictogrammes indiquent l'évolution attendue du temps (soleil, nuages, pluie, neige, orage, etc.) en fonction des données atmosphériques mesurées. Ils sont indicatifs et reflètent les tendances locales.

Comment consulter et réinitialiser les valeurs min/max ?

La station enregistre les températures et taux d'humidité minimaux et maximaux journaliers pour les mesures intérieure et extérieure. Appuyez sur le bouton dédié MIN/MAX pour afficher ces valeurs. Un appui long (généralement 3 secondes) sur ce même bouton réinitialise les enregistrements.

Le capteur extérieur est-il résistant aux intempéries ?

Oui, le capteur extérieur de la WS9624 est résistant aux éclaboussures. Il doit cependant être placé à l'abri du rayonnement solaire direct et de la pluie intense (sous un auvent, au nord d'une façade) pour garantir des mesures de température et d'humidité fiables.

Comment changer le format d'affichage de l'heure (12 h / 24 h) et le fuseau horaire ?

La station propose un affichage en format 12 heures ou 24 heures, sélectionnable via le menu de réglage. Le décalage de fuseau horaire est ajustable de -12 à +12 heures par rapport au signal DCF-77, ce qui permet de l'utiliser en dehors de l'Europe centrale.

L'affichage LCD est difficile à lire, comment l'améliorer ?

La WS9624 dispose d'un contraste LCD réglable accessible depuis le menu de réglage. Ajustez ce paramètre pour améliorer la lisibilité selon les conditions d'éclairage ambiant. La station peut être posée à plat sur une table ou fixée au mur à l'aide des encoches prévues à cet effet.

Que faire quand l'indicateur de pile faible s'allume ?

Un symbole de pile apparaît sur l'écran lorsque les piles de la base ou du capteur extérieur sont faibles. Remplacez immédiatement les piles concernées pour éviter toute interruption de réception ou perte des données en cours. Après le remplacement des piles du capteur, laissez quelques minutes pour la resynchronisation.

La réception du capteur extérieur est instable ou absente, que vérifier ?

Plusieurs causes sont possibles : distance trop grande entre la base et le capteur, obstacles (murs épais, armoires métalliques) ou sources d'interférences à 868 MHz (box Internet, téléphones DECT). Essayez de repositionner la base en hauteur et en ligne de vue avec le capteur, et assurez-vous qu'il n'y a pas d'autres appareils émettant sur 868 MHz à proximité.

MODE D'EMPLOI WS9624 LA CROSSE TECHNOLOGY

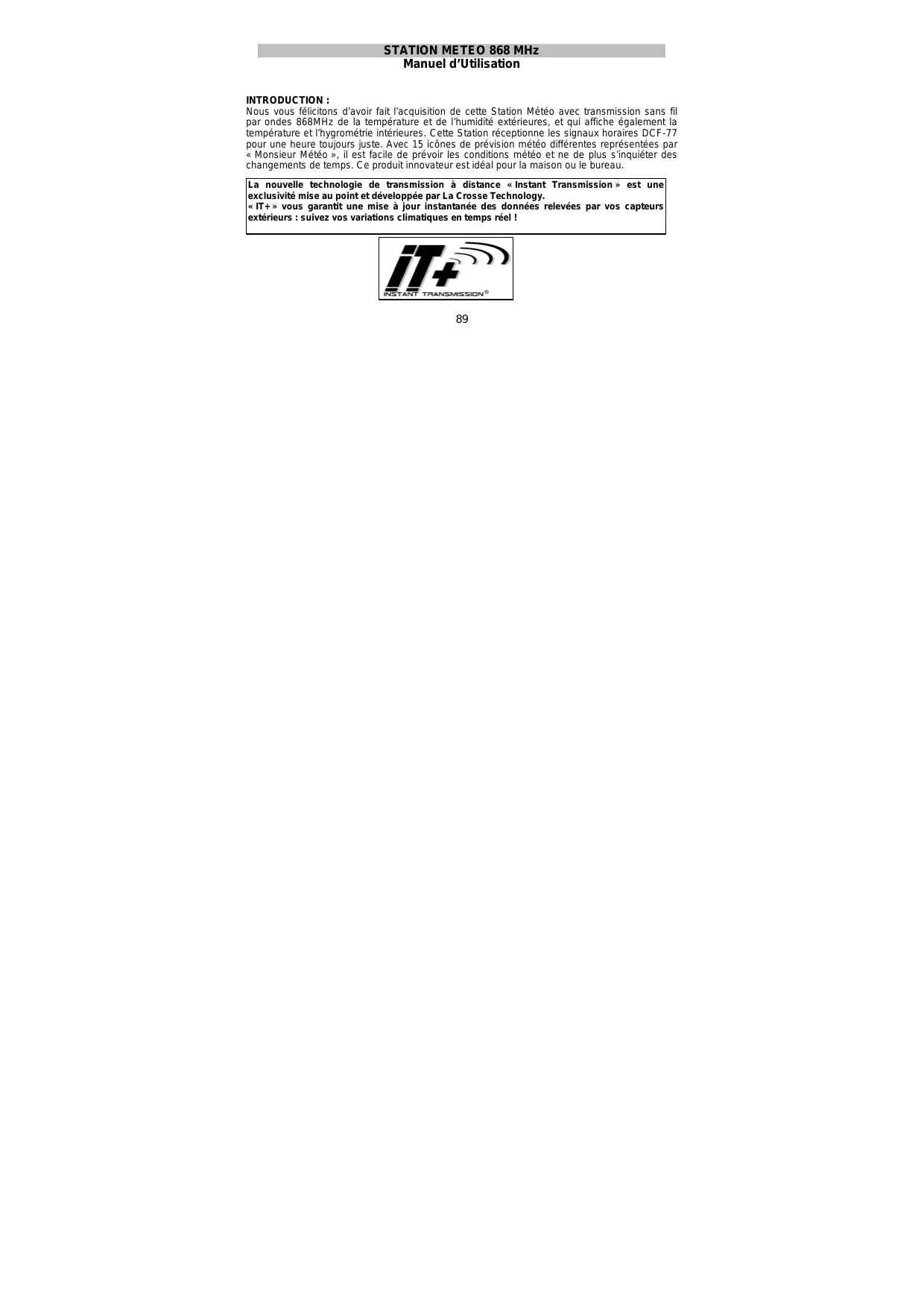

Introduction :

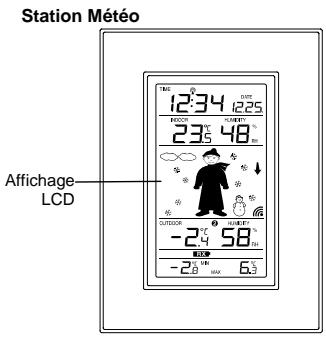

Nous vous félicitons d'avoir fait l'acquisition de cette Station Météo avec transmission sans fil par ondes 868MHz de la température et de l'humidité extérieures, et qui affiche également la température et l'hygrométrie intérieures. Cette Station reçoit les signaux horaires DCF-77 pour une heure toujours juste. Avec 15 icônes de prévision météo différentes représentées par « Monsieur Météo », il est facile de prévoir les conditions météo et ne de plus s'inquiéter des changements de temps. Ce produit innovateur est idéal pour la maison ou le bureau.

La nouvelle technologie de transmission à distance « Instant Transmission » est une exclusivité mise au point et développée par La Crosse Technology.

« + » vous garantit une mise à jour instantanée des données reliées par vos capteurs extérieurs : suivez vos variations climatiques en temps réel !

CHARACTERISTIQUES:

Heure radio pilotée DCF-77 avec possibilité de réglage manuel Activation/désactivation de la réception du signal DCF - Affichage de l'heure au format 12 ou 24 heures - Affichage des minutes et des secondes - Fuseau horaire ±12 heures Transmission sans fil par ondes 868 MHz Transmission des données toutes les 4 secondes - Affichage des températures et humidités internes et externes Choix de l'unité de température en degrés Celsius (°C) ou Fahrenheit (°F) - Prévision météo représentée par 15 icônes « Monsieur Météo » Réglage de la sensibilité de l'icône de prévision météo - Affiche des températures et humidités internes et externes avec enregistrement des MIN/MAX Les données MIN/MAX indiquent l'heure et la date auxquelles la température a été enregistrée. Toutes les données MIN/MAX enregistrées peuvent être réinitialisées. - Affiche la température extérieure quotidienne Min et Max - Peut gérer jusqu'à trois émetteurs externes - Contraste du LCD réglable Indicateur de piles faibles S'accroche au mur ou se pose sur une table.

Émetteur extérieur thermo-hygro

Transmission à distance de la température et de l'humidité extérieures vers la Station Météo par ondes 868 MHz - Affiche en alternance la température et l'humidité extérieures sur son écran LCD. Boîtier résistant à l'eau. Support mural. (Installer l'émetteur dans un lieu abrité. Éviter la pluie directe et les rayons du soleil).

Avec un seul émetteur

1. Commencez par installer les piles dans l'émetteur thermo-hygro (voir le paragraphe "Installation et remplacement des piles dans l'émetteur thermo-hygro").
2. Dans les 25 secondes qui suivant la mise sous tension de l'émetteur, installez les piles dans la Station Météo (voir le paragraph "Installation et remplacement des piles dans la Station Météo"). Une fois que les piles sont en place, tous les segments du LCD s'allument brièvement, puis l'heure sous la forme « 0:00 » et l'icone "Monsieur Météo"

s'affichent. Si ces informations ne s'affichent pas à l'écran dans les 60 secondes, retirez les piles de la Station Météo et attendez au moins 10 secondes avant de les réinsérer.

1. Quand les piles sont en place, la Station Météo commence à recevoir les données de l'émetteur. La température et l'humidité extérieures ainsi que le niveau de réception du signal devraient s'afficher sur la Station Météo. Si ce n'est pas le cas dans les 3 minutes qui suivent la mise en œuvre, retirez les piles des deux appareils (écran et transmetteur) et recommencez l'installation à partir de l'étape 1.
2. Pour garantir la transmission par ondes 868 MHz, la distance entre la Station Météo et l'émetteur ne doit pas excéder 100m (voir les paragraphes "Mise en place" et "Réception 868 MHz").
3. Une fois que les données extérieures sont captées et affichées sur la Station Météo, la réception du code horaire DCF-77 (heure radio pilotée) est automatiquement lancée. La réception prend en général de 3 à 5 minutes dans de bonnes conditions.

Avec plusieurs émetteurs

1. Retirez toutes les piles de tous les appareils (Station Météo et émetteurs) et attendez 60 secondes.
2. Installez les piles dans le premier émetteur.
3. Dans les secondes qui suivent la mise sous tension du premier émetteur, installez les piles dans la Station Météo. Une fois que les piles sont en place, tous les segments de l'écran LCD s'allument brièvement, puis l'heure sous la forme « 0:00 » et l'icône « Monsieur Météo » s'affichent. Si ces informations ne s'affichent pas à l'écran dans les 60 secondes qui suivent la mise en œuvre, retirez les piles de la Station Météo et

attendez au moins 60 secondes avant de les réinsérer.

1. La température et l'humidité extérieures captées par le premier émetteur (Canal 1) devraient s'afficher sur la Station Météo accompagnées de l'icone de réception du signal. Si ces données ne s'affichent pas dans les 2 minutes qui suivent la mise en œuvre, retirez les piles des deux appareils (Station et transmetteur) et recommencez l'installation à partir de l'étape 1.
2. Dès que la température et l'humidité extérieures du premier émetteur s'affichent sur la Station Météo, installez les piles dans le deuxième émetteur.

Note : Il est nécessaire d'installer les piles dans le deuxième émetteur dans les 10 secondes qui suivent la réception et l'affichage sur la Station Météo des données du premier émetteur.

1. Les données extérieures du second émetteur et l'icône « Canal 2 » devraient alors s'afficher sur la Station Météo. Si ces données ne s'affichent pas dans les 2 minutes qui suivent la mise en œuvre, retirez les piles de tous les appareils et recommencez l'installation à partir de l'étape 1.
2. Dès que l'icône « Canal 2 » et les données extérieures correspondantes s'affichent sur la Station Météo, installez les piles dans le troisième émetteur. Les données extérieures du Canal 3 (troisième émetteur) s'afficheront alors et l'icône de canal returnera à « 1 » (uniquement une fois que le troisième émetteur est capé). Dans le cas contraire, recommenczez l'installation à partir de l'étape 1.

Il est nécessaire d'installer les piles dans le troisième émetteur dans les 10 secondes qui seront la réception et l'affichage sur la Station Météo des données du deuxième émetteur. - Il peut être nécessaire de comparer les reliés affichés sur la Station Météo à ceux de l'émetteur pour reconnaître le nombre du canal de chaque émetteur.

Pour garantir une transmission par ondes 868 MHz, la distance entre la Station Météo et l'émetteur ne doit pas excéder 100m (voir les paragraphes "Mise en place" et "Réception 868 MHz").

Important :

Des problèmes de transmission peuvent apparaitre si les capteurs supplémentaires ne sont pas mis en œuvre conformément aux indications ci-dessus. En cas de problèmes de transmission, retirez les piles de tous les appareils (Station Météo et émetteur(s)) et recommencez l'installation à partir de l'étape 1.

1. Une fois que les données extérieures sont captées et affichées sur la Station Météo, la réception du signal historique DCF-77 (heure radio pilotée) est automatiquement lancée. La réception prend en général de 3 à 5 minutes dans de bonnes conditions.

En cas de non réception du signal DCF dans les 10 minutes qui suivent la mise en œuvre, appuyez et maintenez la pression sur la touche SET pour procéder au réglage manuel de

I'heure.

Un essai de réception du signal DCF est effectué quotidiennement à 2h et 3h. En cas de non réception de l'heure à 3h, la Station fait un nouvel essai à 4h, puis à 5h et 6h. En cas d'échec à 6h, un nouvel essai est effectué le lendemain à 2h.

Quand la réception est réussie, l'heure captée supplante l'heure réglée manuellement. La date est actualisée en même temps que l'heure reçue. (Reportez-vous également aux paragraphes "Heure DCF radio pilotée" et "Réglage manuel de l'heure").

Installation et remplacement des PILES dans la station METEO

La Station Météo fonctionne avec 2 piles AA, IEC LR6, 1.5V. Pour les installer ou les remplacer, suivez les étapes ci-dessous:

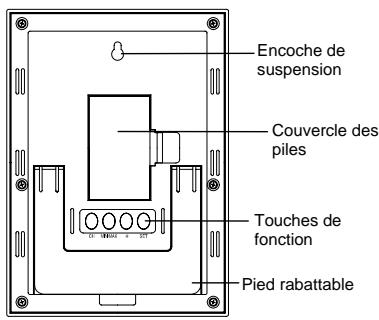

1. Retirez le couvercle du compartiment des piles situé à l'arrière de la Station Météo.
2. Installez les piles en respectant les polarités (voir les indications).
3. Remplacez le couvercle.

Installation et remplacement des PILES dans l'emetteur exterieur

L'émetteur thermo-hygro fonctionne avec 2 piles AA, IEC LR6, 1.5V. Pour les installer ou les remplacer, suivez les étapes ci-dessous :

1. Retirez le couvercle.
2. Installez les piles en respectant les polarités (voir les indications).
3. Replacez le couvercle.

Lors du remplacement des piles de l'un des appareils, il est nécessaire de réinitialiser tous les appareils conformément aux procédures d'installation indiquées ci-dessus. En effet, un code de sécurité est attribué de façon aléatoire par l'émetteur au moment de la mise en fonction et ce

code doit être reçu et stocké en mémoire par la Station Météo dans les 3 minutes suivant l'insertion des piles.

Il est recommandé de remplacer les piles de tous les appareils tous les deux ans afin d'assurer une précision maximale des relevés.

Participez à la protection de l'environnement et déposez toutes piles usagées dans une décharge autorisée.

Station météo:

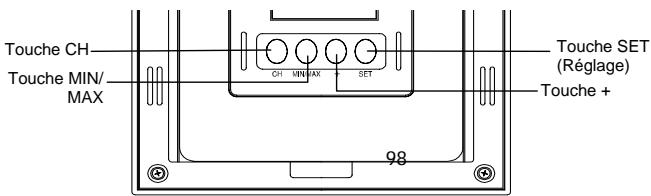

La Station Météo est équipée de quatre touches faciles à utiliser.

Touche SET (réglage):

Pour procéder aux réglages suivants : contraste du LCD, fuseau horaire, réception du signal horaire activée/désactivée (ON/OFF), affichage 12 ou 24 heures, réglage manuel de l'heure, de l'année, du mois, de la date, unité des températures °C ou °F, et réglage de la sensibilité de la prévision météo. - Permet de réinitialiser les données de température et d'humidité maximum ou minimum intérieures ou du canal extérieur sélectionné (réinitialisation de toutes les données enregistrées aux valeurs en cours)

Touche min/max

• Permet d'alterner entre les données de température et d'humidité intérieures/extérieures maximum/minimum.

Touche ^+

Permet d'effectuer les différents réglages.

Touche CH (canal)

Permet d'alterner entre les émetteurs extérieurs 1, 2 et 3 (si plus d'un émetteur est utilisé) Permet de quitter les réglages manuels

ECRAN LCD ET REGLAGES :

• Quand la Station Météo reçoit le signal de l'émetteur extérieur, cette icône s'affiche. (En cas de non réception, l'icône ne s'affiche pas). Ceci permet à l'utilisateur de voir facilement si la réception a été réussie (icône affichée) ou non (icône absence). De plus, une icône qui clignote rapidement indique qu'une réception est en cours.

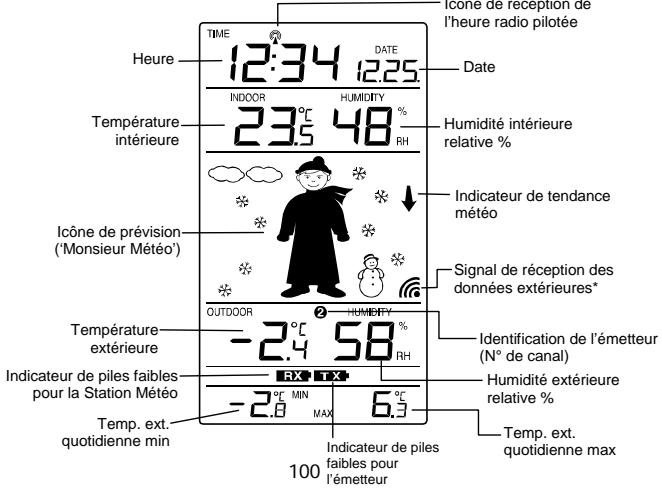

Pour plus de clarté, l'écran LCD est divisé en 5 sections qui affichent heures et date, données intérieures, prévisions météo, données extérieures et température extérieure min/max quotidienne.

Section 1 - HEURE et DATE

• Dans l'affichage principal, affiche l'heure et la date actuelles. Pour afficher les secondes, appuyez sur la touche +.

Section 2 - temperature et humidite interieures

• Affichage de la température et de l'humidité intérieures actuelles

Section 3 - ICONE de prevision METEO (representee par monsieur METEO)

• Affichage de la prévision météo sous la forme de 15 icônes « Monsieur Météo » qui change d'apparence en fonction de l'évolution de la pression atmosphérique (changement de pression atmosphérique antérieur) et de la température extérieure actuelle.
• Affichage de l'indicateur de tendance météo
• Un symbole de réception s'affiche pour indiquer que la Station Météo recoit les données extérieures. (Le détaill des différentes icones météo possibles se trouve au paragraphe "PREVISION ET TENDANCE METEO")

Section 4 - temperature et humidite exterieure

• Affichage de la température et de l'humidité extérieures du canal sélectionné.

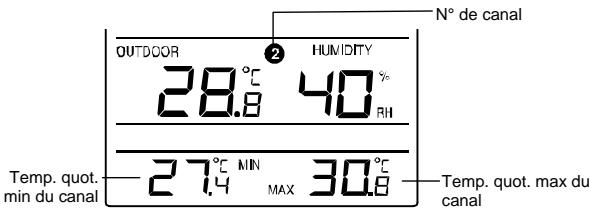

Section 5 - temperature exterieure quotidienne minimum et maximum

• Affichage de la température extérieure quotidienne minimum et maximum du canal sélectionné.

HEURE RADIO Pilotee DCF-77:

L'heure radio pilotée est basée sur l'Horlege Atomique au césium contrôle par le Physikalisch Technische Bundesanstalt Braunschweig, qui a une déviation horsaire inférieure à une seconde par million d'années. L'heure est codée et transmise depuis Mainflingen après de Francort par un signal de fréquence DCF-77 (77.5 kHz) dans un rayon d'environ 1.500km. La Station Météo reçoit ce signal et le convertit pour indiquer l'heure exacte en toutes saisons. La qualité de la réception dépend grandement de la situation géographique. Il n'y a en général aucun problème de réception dans un rayon de 1500km autour de Francfort.

Une fois les données extérieures affichées sur la Station Météo (selon la procédure d'installation indiquée ci-dessus), l'icone de la tour DCF se met à clignoter dans le haut de l'écran. Ceci indique que la Station a détecté la présence d'un signal radio et qu'elle essaire de le recevoir. Lorsque le signal horaire est capté, la tour DCF reste fixe à l'écran et l'heure s'affiche.

Si l'icone de la tour clignote, mais que l'heure juste ne s'affiche pas, ou que la tour DCF ne s'affiche pas du tout, tenez compte des points suivants :

• Installer l'appareil à 1,5m-2m au moins de toute source d'interférence telle que moniteurs d'ordinateur, téléviseurs.
• Dans les pièces en ferro-béton (caves et superstructures), le signal est naturellement affaibli. Dans les cas extrêmes, rapprocher la Station Météo d'une fenêtre et/ou orientez-en l'avant ou l'arrière dans la direction de l'émetteur de Francfort.

Reglages manuels:

Les réglages suivants peuvent être effectués :

Réglage du contraste de l'écran LCD Réglage du fuseau horaire Activation ou désactivation de la réception du signal horaire Réglage de l'heure au format 12 ou 24 heures - Réglage manuel de l'heure Réglage du calendrier

Réglage de l'unité de température en °C ou °F Réglage de la sensibilité de l'icône de prévision météo

Pour accéder aux différents réglages, appuyez et maintenez la pression sur la touche SET.

Reglage du contraste de l'ecran LCD

Le contraste de l'écran LCD peut se régler sur 8 niveaux, au besoin de l'utilisateur (le réglage par défaut est « LCD 4 »). Pour régler le niveau de contraste désiré :

1. L'affiché ci-dessus apparait (clignant). Appuyez sur la touche + pour sélectionner le niveau de contraste désiré.
2. Appuyez ensuite sur la touche SET pour confirmer le réglage et passer au "Réglage du fuseau horaire". Vous pouvez également quitter la fonction de réglage en appuyant sur la touche CH.

Reglage du FUSEAU horaire

— clignotant

Le fuseau horaire de la Station Météo est réglé par défaut sur 0h. Pour régler un autre fuseau horaire :

1. Le fuseau horaire actuellement paramétré se met à clignoter.
2. Utilisez la touche '+' pour régler le fuseau horaire, de 0 à +12 puis de -12 à 0 par tranches consécutives d'une heure.
3. Appuyez ensuite sur la touche SET pour confirmer le réglage et passer à l'“Activation / déactivation de la réception du signal horaire DCF-77”. Vous pouvez également quitter la fonction de réglage en appuyant sur la touche CH.

Activation / desactivation de la reception du SIGNAL horaire DCF-77

Dans les zones où la réception du signal horaire DCF-77 est difficile, il est possible de désactiver la réception de ce même signal. La Station fonctionnera alors comme une horloge à quartz normale (la réception est activée (ON) par défaut).

1. Le mot "ON" et l'icône de réception de l'heure se mettent à clignoter à l'écran.
2. Utilisez la touche ^+ pour désactiver la fonction de réception du signal horaire (affichage « OFF »).
3. Confirmez le réglage à l'aide de la touche SET et passez au "Réglage du format d'affichage de l'heure 12 ou 24 H". Vous pouvez également quitter la fonction de réglage en appuyant sur la touche CH.

Si la fonction de réception de l'heure est désactivée manuellement, La Station ne fait aucun essai de réception de l'heure radio pilotée (heure DCF-77), et ce tant que cette fonction reste désactivée. L'icone de réception de l'heure ne s'affiche alors pas à l'écran.

Reglage du FORMAT d'affichage de l'heure 12 ou 24 h

1. "12h" ou "24h" clignote à l'écran (réglage par défaut : 24 h)
2. Appuyez sur la touche ^+ pour sélectionner le format d'affichage "12h" ou "24h".
3. Appuyez encore une fois sur la touche SET pour confirmer le réglage et passer au "Réglage manuel de l'heure". Vous pouvez également quitter la fonction de réglage en appuyant sur la touche CH.

Note: Quand le format d'affichage 24h est sélectionné, le calendrier est affiché sous la forme date-mois. Quand le format d'affichage 12h est sélectionné, le format du calendrier est mois-date).

Reglage MANUEL de l'heure

Si la Station Météo ne réussit pas à capter tout de suite le signal DCF (interférences, distance de transmission, etc.), il est possible de régler l'heure manuellement. La Station fonctionne alors comme une horloge à quartz normale.

Pour régler l'heure :

1. Les chiffres des heures se mettent à clignoter dans la section d'affichage de l'heure.
2. Utilisez la touche + pour régler les heures, puis appuyez sur la touche SET pour régler les minutes.
3. Les minutes se mettront alors à clignoter. Utilisez la touche + pour régler les minutes.
4. Confirmez le réglage en appuyant sur la touche SET et passez au "Réglage du calendrier". Vous pouvez également quitter la fonction de réglage en appuyant sur la touche CH.

REGLAGE DU CALENDRIER

"Date-Mois" (format 24h) "Mois-Date" (format 12h)

La date par défaut de la Station Météo est 1. 1. de l'année 2006. Quand la Station réceptionne le signal DCF77, la date est automatiquement actualisée. Cependant, en cas de non réception de ce signal, il est possible de régler la date manuellement. Pour ce faire :

1. Utilisez la touche ^+ pour tout d'abord régler l'année, de 2003 à 2029 (réglage par défaut : 2006).
2. Appuyez ensuite sur la touche SET pour passer au réglage du mois.
3. Les chiffres du mois se mettent à clignoter. Appuyez sur la touche + pour régler le mois, puis sur la touche SET pour passer au réglage de la date.
4. Les chiffres de la date se mettent à clignoter. Appuyez sur la touche + pour régler la date.
5. Confirmez votre réglage à l'aide de la touche SET et passez au "REGLAGE DE L'UNITE DE TEMPERATURE EN °C/°F". Vous pouvez également quitter la fonction de réglage en appuyant sur la touche CH.

REGLAGE DE L'UNITE DE TEMPERATURE EN °C/°F

L'affichage des températures se fait par défaut en °C (degrés Celsius).

Pour changer l'unité d'affichage en °F (degrés Fahrenheit), procédez comme indiqué :

1. "°C/°F" clignote. Utilisez la touche + pour alterner entre °C et °F.
2. Après avoir sélectionné l'unité de température désirée, appuyez sur la touche SET et passez au "Réglage de la sensibilité de l'icone de prévision météo". Vous pouvez également quitter la fonction de réglage en appuyant sur la touche CH.

Reglage de la sensibilite de l'iconde de prevision METEO

Dans les lieux soumis à des changements de temps brusques, il est possible de régler la valeur suivante qui entraînera le changement de l'icone de prévision, pour un affichage plus rapide des changements de conditions météo.

1. Utilisez la touche ^+ pour régler le niveau de sensibilité de l'icone de prévision. Il y a 3 niveaux: 2, 3 et 4 (hPa). C'est la valeur seule du changement de pression qui entraîne le changement de l'icone. Par exemple, quand la valeur « 2 » est sélectionnée, un changement de 2 hPa (en hausse ou en baisse) entraînera un changement de l'icone de prévision. « 2 » est donc le niveau le plus sensible et « 4 » le moins sensible (le réglage par défaut est « 3 »).
2. Confirmez votre réglage à l'aide de la touche SET et quittez la fonction des Réglements manuels.

Les icônes de prévision météo (m. météo)

L'une des 15 icônes météo (sous forme de M. Météo habillé de diverses façons) est affichée au centre de l'écran LCD, indiquant les différentes prévisions météo en fonction de la pression atmosphérique (Ensoleillé, Ensoleillé + Nuageux ou Nuageux + Pluvieux) et de la température extérieure actuelle (température mesurée par l'émetteur 1):

	≥78.8°F(26°C)	66.2 à 78.6°F(19 à 25.9°C)	50 à 66°F(10 à 18.9°C)	32 à 49.8°F(0 à 9.9°C)	<32°F (0°C)
Ensemblele
Ensoleillé + Nuageux	↑	↑	↑	↑	↑

À chaque changement soudain ou significatif de la pression atmosphérique, les icônes météo s'actualisent afin de représenter ce changement. Si les icônes ne changent pas, cela signifie que la pression atmosphérique n'a pas changé ou que le changement a été trop lent pour que la Station Météo puisse l'enregistrer. Cependant, si l'icône affichée est l'icône « soleil » ou l'icône « pluie », les icônes ne changeront pas si le temps s'améliore (avec l'icône de soleil) ou se dégrade (avec l'icône de pluie), car elles sont déjà des extrêmes.

Les icônes affichées annoncent le temps en termes d'amélioration ou de dégradation, mais pas nécessairement en termes de soleil ou de pluie. Par exemple, si le temps actuel est nuageux et que l'icône de pluie est affichée, ceci ne signifie pas que l'appareil est défectueux parce qu'il ne pleut pas. Ceci indique simplement que la pression atmosphérique a baissé et que le temps devrait se dégrader, sans qu'il pleuve nécessairement.

Remarque:

Les prévisions météo des 12 à 24 premières heures qui suivent la mise en œuvre ne doivent pas être prises en compte. La Station Météo a besoin de collecter les données sur la pression atmosphérique à altitude constante afin de pouvoir produire des relevés précis.

Comme pour toute prévision météo, l'exactitude absolue ne peut être garantie. La précision de la prévision météo est estimée à environ 75%, compte tenu des divers endroits dans lesquels l'utilisation de la Station Météo est prévue. Dans les endroits où les changements de temps sont brusques (par exemple beau temps suivi de pluie), les relevés de la Station Météo seront plus

précision que dans les endroits où le temps reste constant la plupart du temps (par exemple beau temps quasi-constant).

Si vous déplacez la Station Météo vers un endroit à plus haute ou plus BASSE altitude par rapport à son emplacement d'origine (par exemple du rez-de-chaussée aux étages supérieurs d'une maison), retirez-en les piles, puis réinsérez-les après 30 secondes environ. Ceci évitera que la Station Météo ne prenne ce déplacement pour un changement de pression atmosphérique, celui-ci n'était du qu'au léger changement d'altitude. Une fois de plus, ne tenez pas compte des prévisions météo pour les 12 à 24 heures suivantes, afin de laisser se stabiliser les relevés à altitude constante.

Indicateur de tendance météo

Les indicateurs de tendance (flèche ascendante et descendante près de M. Météo) fonctionnent en tandem avec les icônes météo. Lorsque l'indicateur pointe vers le haut, la pression atmosphérique augmente et une amélioration du temps est attendue; par contre, lorsque l'indicateur pointe vers le bas, la pression atmosphérique diminue et une détérioration est attendue.

Ainsi, vous pouvez remarquer l'évolution passée du temps et la tendance à venir. Par exemple, si l'indicateur est tourné vers le bas et que les icônes nuageuses sont affichées, le dernier changement important du temps s'est produit lorsqu'il faisait beau (icône beau temps)

uniquement). Donc, le prochain changement sera l'affichage des icônes nuageux, puisque l'indicateur sera tourné vers le bas.

Remarque:

Lorsque l'indicateur de tendance a enregistré un changement de pression atmosphérique, il reste affiché à l'écran.

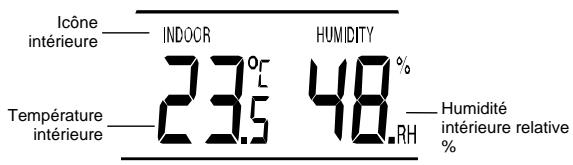

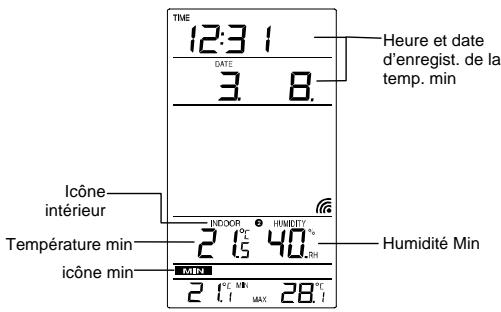

Affichage de la temperature et de l'humidite interieures

La température et l'humidité intérieures sont reliées et affichées sur la deuxième section de l'écran

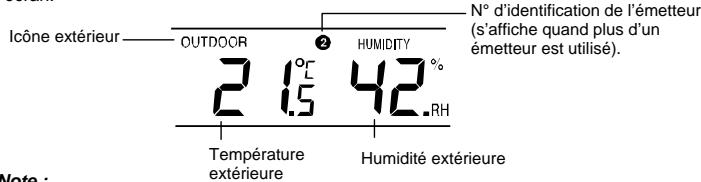

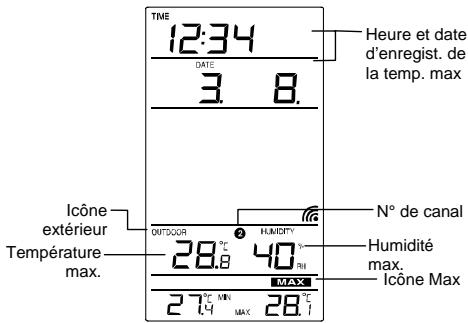

Affichage de la temperature et de l'humidite exterieures

La température et l'humidité extérieures sont relevées et affichées sur la quatrième section de l'écran.

Le nombre du canal s'affiche uniquement si plus d'un émetteur est utilisé.

Exterieures

1. À partir de l'affichage principal, appuyez sur la touche CH pour sélectionner le canal désiré. Le N° d'identification du canal s'affiche à côté du relevé de température.
2. Appuyez ensuite une fois sur la touche MIN/MAX pour afficher la température et l'humidité extérieures maximum du canal sélectionné. L'heure et la date d'enregistrement correspondantes s'afficheront également.

Note: L'heure et la date d'enregistrement de l'humidité min/max n'apparaîtront pas.

1. Appuyez encore une fois sur la touche MIN/MAX. La température et l'humidité minimum du canal sélectionné s'afficheront.
2. Appuyez encore une fois sur la touche MIN/ MAX pour passer à l'affichage des données intérieures Max/ Min.

Reenclenchement des donnees exterieures maximum/ minimum

• Les données extérieures Max/Min des différents canaux doivent être réinitialisées séparément.
• De même, les données extérieures Maximum et Minimum doivent être réinitialisées séparément.

À partir de l'affichage principal, appuyez sur la touche CH pour sélectionner le canal désiré. Le numéro d'identification du canal (N° canal) s'affichera au-dessus du relevé de température extérieure.

Note : Le numéro de l'émetteur ne s'affiche que lorsque plus d'un émetteur est utilisé.

1. À partir de l'affichage principal, appuyez une fois sur la touche MIN/MAX pour faire s'afficher les données extérieures MAX.
2. Appuyez et maintenez la pression sur la touche SET. La température et l'humidité extérieures MAX et l'heure d'enregistrement seront réinitialisées aux valeurs actuelles correspondantes.
3. Appuyez encore une fois sur la touche MIN/MAX pour faire s'afficher les données extérieures MIN.
4. Appuyez et mainteze la pression sur la touche SET. La temperture et l'humidité extérieures MIN et l'heure d'enregistrement seront réinitialisées aux valeurs actuelles correspondantes.
5. Appuyez encore trois fois sur la touche MIN/MAX pour retourner à l'affichage principal.

Affichage des donnees interieures maximum et minimum enregistrees

1. À partir de l'affichage principal, appuyez trois fois sous la touche MIN/MAX. La température et l'humidité intérieures maximum s'affichent dans le bas de l'écran. L'heure et la date d'enregistrement de cette température s'afficheront également.

Note: L'heure et la date d'enregistrement de l'humidité min/max n'apparaîtront pas.

1. Appuyez encore une fois sur la touche MIN/MAX. La température et l'humidité intérieures minimum s'afficheront dans le bas de l'écran. L'heure et la date d'enregistrement de cette température s'afficheront également.

1. Appuyez encore une fois sur la touche MIN/MAX pour retourner à l'affichage principal.

Reenclenchement des DONNES interieures maximum et minimum enregistrees

1. À partir de l'affichage principal, appuyez trois fois sur la touche MIN/MAX pour faire s'afficher les données interieures MAX.
2. Appuyez et maintenez la pression sur la touche SET. La température et l'humidité intérieures MAX et l'heure d'enregistrement seront réinitialisées aux valeurs actuelles correspondantes.
3. Appuyez encore une fois sur la touche MIN/MAX pour faire s'afficher les données intérieures MIN.
4. Appuyez et maintenez la pression sur la touche SET. La température et l'humidité interieures MIN et l'heure d'enregistrement seront réinitialisées aux valeurs actuelles correspondantes.
5. Appuyez encore une fois sur la touche MIN/MAX pour retourner à l'affichage principal.

Affichage de la temperature exterieure quotidienne MIN et MAX

Cette Station Météo affiche de façon permanente dans le bas de l'écran la température extérieure quotidienne maximum et minimum atteinte de chaque canal extérieur.

Pour lire la température quotidienne max. et min. d'un autre canal (donc d'un autre transmetteur), appuyez brièvement sur la touche CH (à partir de l'affichage principal).

La température quotidienne minimum enregistrée est réinitialisée automatiquement tous les jours à 20h, et la température quotidienne maximum enregistrée à 8h chaque jour.

RECEPTION 868 MHz

La Station Météo devrait réceptionner et afficher les données extérieures dans les 5 minutes qui suivent la mise en œuvre. En cas de non réception des données extérieures dans les 5 minutes qui suivent la mise en œuvre ou si, sur l'affichage principal, la réception des données extérieures ne se fait pas (la section « extérieur » indique alors “- - -”), vérifie les points suivants :

1. La Station Météo ou l'émetteur devraient être situés à 1,5-2 mètres au moins de toutes sources d'interférences telles que les moniteurs d'ordinateurs ou téléviseurs.
2. Eviter de positionner le capteur sur ou à proximité immédiate de cadres de fenêtres métalliques.
3. L'utilisation d'autres appareils électriques tels que des casques ou enceintes fonctionnant sur la même fréquence de signal (868MHz) peut empêcher une bonne transmission et réception du signal.
4. Des voisins utilisant des appareils électriques sur la fréquence de signal 868MHz peuvent aussi brouiller la transmission des données.

• Quand la réception du signal 868 MHz est effective, il est conseillé de ne pas rouvrir le couvercle des piles de l'émetteur ou de la Station Météo : les piles risquent en effet de se dégager de leurs contacts et de forcer une fausse réinitialisation. Si tel est le cas, il

faut alors réinitialiser tous les appareils (voir le paragraphe « Installation » ci-dessus) afin de palier aux éventuels problèmes de transmission.

Le rayon de transmission de l'émetteur à la Station Météo est d'environ 100m, en espace dégagé. Cependant, cela dépend de l'environnement et des niveaux d'interférence. Si la réception reste impossible alors que tous ces facteurs ont été respectés, réinitialisez tous les appareils (voir le paragraphe « Installation » ci-dessus).

Mise en PLACE de la station METEO:

La Station Météo est conçue pour être accrochée à un mur ou posée sur une surface plane.

Installation murale

Avant de fixer la Station de manière définitive, assurez-vous de la bonne transmission des données extérieures jusqu'à l'endroit d'installation.

1. Fixer une vis (non fournie) dans le mur désiré en laissant dépasser la tête d'environ 5mm.
2. Accrochez la Station sur la vis (encoche au dos de la Station). Assurez-vous que la Station soit bien enclenchée avant de la lâcher.

Grâce à son pied rabattable, la Station Météo peut être posée sur n'importe quelle surface plane.

Mise en PLACE de l'emetteur thermo-hygro:

L'émetteur est fourni avec un support qui peut se fixer au mur à l'aide des deux vis fournies. On peut aussi le poser sur une surface plane et enclencher le support sur la base de l'émetteur.

1. Fixer le support dans le mur désiré à l'aide des vis et des chevilles fournies.
2. Encastrer le capteur thermo-hygro sur le support.

Avant de fixer l'émetteur au mur de façon définitive, placez tous les appareils aux endroits désirés et assurez-vous de la bonne réception par la Station Météo des données extérieures. En cas de non réception du signal, il est conseillé de changer le/les émetteur(s) de place.

Entretien

• Eviter les températures extrêmes, vibrations et chocs qui risquent d'endommager les appareils et de générer des relevés inexacts. Nettoyer l'affichage et les boîtiers avec un chiffon doux et humide uniquement. Ne pas utiliser de dissolvents ou de produits abrasifs qui risquent de rayer écrans LCD et boîtiers.
• Ne pas plonger les appareils dans l'eau. Installez l'émetteur dans un endroit où il sera suffisamment protégé de l'humidité et de la pluie directe.
• Retirer sans démonter toutes les piles faibles afin d'éviter fuites et dégâts. Ne les remplacer que par des piles neuves du type recommandé.
• Ne pas tenter de réparer les appareils. Si nécessaire, retourner l'appareil au lieu d'achat pour le faire réparer par un technicien qualifié. Ouvrir et réparer soi-même l'appareil en annule la garantie.
• Ne pas soumettre les appareils à des changements de température soudains et extrêmes. Ceci entraînerait un changement rapide des relevés et en diminuerait la précision.

Rayon de relevé de la température

Intérieure : -9.9°C à +59.9°C (résolution de 0.1°C)

(14.1°E à +139.8°E à 0.2°E près)

"OF. L" affiché en-dehors de ce rayon)

Extérieure : -39.9°C à +59.9°C (résolution de 0.1°C)

(-39.8^ à +139.8^ à 0.2^ pres)

"°F. L" affiché en-dehors de ce rayon)

Rayon de relevé de l'humidité relative:

Intérieure : 1% à 99% (résolution de 1%)

(affiche “- -” au-dessous de 1 %;)

affiche "99" % au-dessus de 99%

Extérieure : 1% à 99% (résolution de 1%)

(affiche "1" au-dessous de 1%);

affiche "99" % au-dessus de 99%

Relevé de la température intérieure : toutes les 15 secondes

Relevé de l'humidité intérieure : toutes les 20 secondes

Transmission des données extérieures : toutes les 4 secondes

Alimentation:

Station Météo 2xAA, IEC, LR6, 1.5V

Émetteur thermo-hygro 2xAA, IEC, LR6,1.5V

Durée de vie des piles (Piles alcalines recommandées)

Station Météo : Environ 24 mois

Émetteur thermo-hygro : Environ 24 mois

• Les déchets électriques et électroniques contiennent des substances toxiques. L'élimination de déchets électroniques dans la nature et/ou des décharges non autorisées nuit gravement à l'environnement.
• Les autorités locales et/ou régionales peuvent fournir l'adresse des décharges autorisées avec ramassage sélectif. Tous les appareils électroniques doivent être recyclés. L'utilisateur doit participer activement à la réutilisation, le recyclage et la récupération des déchets électriques et électroniques. Ce produit ne doit pas être jeté dans les décharges.

générales.

L'élimination négligente de déchets électroniques peut nuire à la santé publique et à la qualité de l'environnement. - Comme indiqué sur l'emballage et sur le produit, il est fortement recommandé de lire le "Manuel d'utilisation" avant mise en fonctionnement. - Le fabricant et ses fournisseurs déclinent toute responsabilité pour tous relevés incorrects et toute conséquence résultant d'un relevé incorrect. - Ce produit est conçu uniquement pour indiquer la température et l'humidité pour un usage. - Ce produit ne doit pas être utilisé dans un but médical ni pour l'information du public. Les spécifications de ce produit sont susceptibles de modifications sans avis préalable - Ce produit n'est pas un jouet. Le garder hors de la portée des enfants. Aucune partie de ce mode d'emploi ne peut être reproduite sans l'autorisation écrite et préalable du fabricant.
