MODE D'EMPLOI WS7014 LA CROSSE TECHNOLOGY
Manuel d'Utilisation

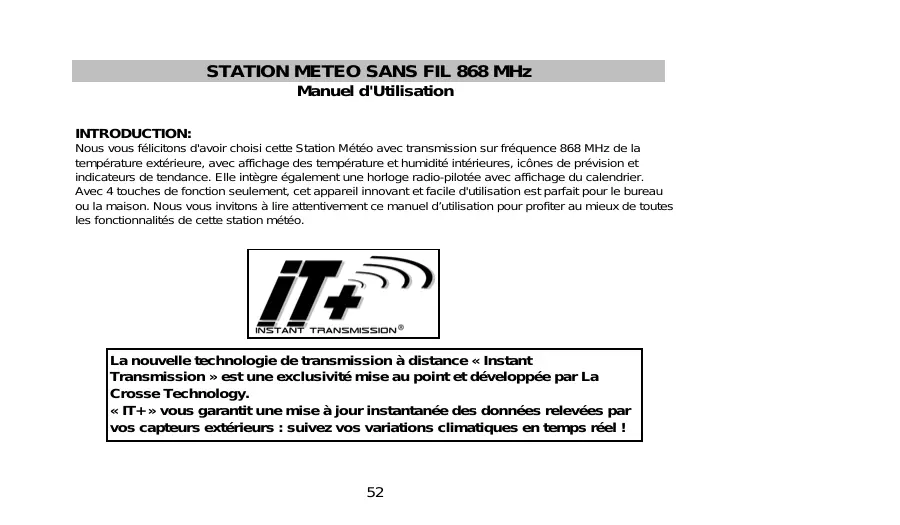

INTRODUCTION:
Nous vous felicions d'avoir choisi cette Station Météo avec transmission sur fréquence 868 MHz de la température extérieure, avec affichage des température et humidité interieures, icônes de prévision et indicateurs de tendance. Elle intégré également une horloge radio-pilotée avec affichage du calendrier. Avec 4 touches de fonction seulement, cet apparil innovant et facile d'utilisation est parfait pour le bureau ou la maison. Nous vous invitons à lire attentivement ce manuel d'utilisation pour profiter au moins de toutes les fonctionnalités de cette station météo.
La nouvelle technologie de transmission à distance « Instant Transmission » est une exclusivité mise au point et développée par La Crosse Technology. « IT+ » vous garantir une mise à jour instantanée des données relevantes par vos capteurs extérieurs : suivez vos variations climatiques en temps réel !

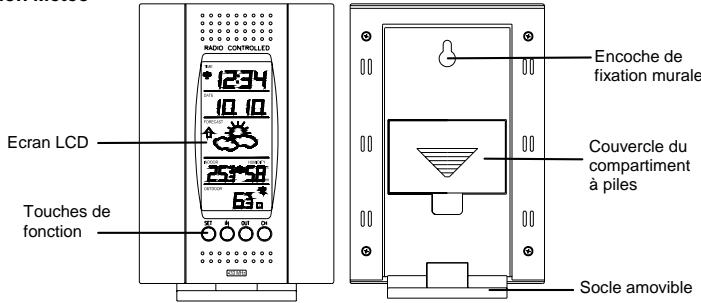

Station Météo
FONCTIONNALITÉS :
STATION METEO
Heure radio-pilotée par signal DCF-77 avec option de réglage manuel
Activation/Désactivation (ON/OFF) de la réception de l'heure
Format d'affichage 12/24 H
- Affichage des heures et minutes ; secondes indiquées par un point clignotant
Choix de fuseau hora ± 12 heures
- Calendrier affichant date et mois
- Prévisions météo avec 3 icones météo et indicateur de tendance
Réglage de la sensibilité des icones météo
- Affichage des températures en degrés Celsius (°C) ou Fahrenheit (°F)
- Affichage des températures interieure et extérieure avec relevés MIN/MAX
- Affichage de l'humidité interieure sous forme de RH% avec relevés MIN/MAX
- Affichage de l'heure et de la date de tous les relevés de température MIN/MAX
- Remise à zéro de tous les relevés MIN/MAX
Indicateur de comport interieur - visage heures ou triste
- Peut générer jusqu'à trois émetteurs extérieurs
Réglage du contraste de l'écran LCD
Témoin d'usure des piles
Transmission sans fil par ondes 868 MHz
Transmission des données toutes les 4 secondes
Fixation murale ou sur socle
EMETTEUR EXTERIEUR
Transmission à distance de la température extérieure vers la station météo par ondes 868 MHz
Support mural.
- Installer l'émetteur à l'abri du rayonnement solaire et de la pluie
INSTALLATION :
LORSQU'UN EMETTEUR EST UTILISE :
- Commencze par installer les piles dans l'émetteur (voir "Installation et remplacement des piles de l'émetteur de température" ci-dessus).
- Dans les 2 minutes qui suive la mise sous tension de l'émetteur, installez les piles dans la Station Météo (voir le paragraphe "Installation et remplacement des piles de la Station Météo" ci-dessus). Une fois que les piles sont en place, tous les segments du LCD s'affichent brièvement. Ensuite, la température et l'humidité interieures et l'hourne (sous la forme « 0:00 ») s'affichent. Si ces informations ne s'affichant pas sur le LCD dans les 60 secondes qui suive la mise en oeuvre, retirez les piles et attendez au moins 60 secondes avant de les reinsérer. Une fois que les données interieures sont affichées, passé à l'étape suivante.
- Quand les piles sont installées, la Station Météo commence a recevoir le signal de l'émetteur. La température extérieure devrait alors s'afficher sur la Station météo. Si elle ne s'affiche pas dans les 2 minutes, retrière les piles de tous les apparèels et recommencer à partir de l'étépe 1.
- Pour assesser uneonne transmission 868MHz,la distance entre la Station Meteo et l'émetteur ne doit pas exceder 100m en champ libre (voir les paragraphs "Mise en place" or "Reception 868 MHz").
Remarque :
Lors du remplacement des piles, vérifie que celles-ci ne s'ejctent pas spontanement des contacts. Attendez toujours 1 minute entre le retrait des piles et leur reinsertion afin d'éviter les problèmes d'initialisation et de transmission.
QUAND PLUS D'UN EMETTEUR EST UTILISE :
- Retirez toutes les piles de la Station Météo et des émetteurs et attendez 60 secondes.
- Installez ensuite les piles dans le premier émetteur.
- Dans les 2 minutes qui suivient la mise sous tension du premier émetteur, insérez les piles dans la Station Métoe. Une fois que les piles sont en place, tous les segments du LCD s'allument brièvement. Ensuite, la température et l'humidité interieures et l'heure (sous la forme « 0:00 »), s'affichent. Si ces informations ne
s'affichant pas sur le LCD dans les 60 secondes qui suivent, retirez les piles et attendez au moins 60 secondes avant de les reinsérer.
- La température extérieure du premier capteur (canal 1) devrait s'afficher sur la Station Météo. Si elle ne s'affiche pas dans les 2 minutes qui suivent, retirez les piles de tous les apparèils et recommence à partir de l'étape 1.
- Dés que le relevé de température extérieure du premier émetteur s'affiche sur la Station Météo, vous pouvez installer les pires dans le deuxième émetteur.
Note : Il est recommendé dinstaller les piles dans le deuxième émetteur dans les 45 secondes qui suivant la réception et l'affchage des données du premier émetteur sur la Station Météo.
- La température extérieure du deuxième émetteur et l'odore "canal 2" devraient s'afficher sur la Station Météo. Si ces informations ne s'affichent pas dans les 2 minutes qui seront, retirez les piles de tous les apparèels et recommencer à partir de l'étape 1.
- Installé les piles dans le troisième émetteur des que l'écène "canal 2" et les données extérieures correspondantes s'affichant sur la Station Météo. Dans les 2 minutes qui suivent, les données extérieures du troisième émetteur « canal 3 » devraient s'afficher et le canal returner à "1". Si ce n'est pas le cas, recommencer la mise en œuvre à partir de l'étape 1.
Note : Il est recommando dinstaller les piles dans le troisième émetteur dans les 45 secondes qui suivant la réception et l'affichage des données du premier émetteur sur la Station Météo ou immeditament après la fin de la réception du deuxième émetteur.
- Pour assuerrer uneonne transmission 868 MHz,la distance entre la Station Meteo et le/les emetteur(s) ne doit pas exceder 100m en champ libre (voir les paragraphs "Installation" et Reception 868MHz).
IMPORTANT:
Des problèmes de transmission se produit si les capteurs supplémentaires ne sont pas mis en œuvre de la façon indiquée ci-dessus. En cas de problèmes de transmission, retarder les piles de tous les apparciels et recommencer à partir de l'été 1.
INSTALLATION ET REMPLACEMENT DES PILES DE LA STATION METEO
La station météo fonctionne avec 2 piles 1,5V de type AA, IEC LR6. Si les piles doivent être remplacées, le témoin d'usure des piles s'affiche à l'écran LCD.
Pour installer et remplacer les piles :
- Presser sous le couvercle du compartmenté à piles, puis soulevez le couvercle pour le retarder.
- Insérez les piles en respectant la polarité (voir le marquage).
- Replacez le couvercle du compartmente a piles.
INSTALLATION ET REMPLACEMENT DES PILES DE L'EMETTEUR DE TEMPERATURE
L'émetteur de température fonctionne avec 2 piles 1,5V de type AA, IEC LR6. Pour installer et replacer les piles :
- Retirez le couvercle du compartment et piles en le faisant glisser vers le bas.
- Insérez les piles en respectant la polarité (voir le marquage).
- Refermez le couvercle du compartment à piles.
Remarque :
Lors du replACEMENT des piles de l'un des appareils, tous les appareils (station de base et émetteur(s) devont être re-enclenchés en suivant les étapes d'installation. En effet, un code de sécurité désigné par l'émetteur lors de sa mise en marche doit être reçu et enregistré par la station météo dans les trois minutes qui seront sa mise en oeuvre.
REEMPLACEMENT DES PILES :
Il est recommendé de replacer toutes les piles annuellement afin d'assurer une précision optimale de tous les apparèels.
TOUCHES DE FONCTION :
Station Météo :
La station météo dispose de quatre touches de fonction facés d'utilisation.
Touche SET (Réglage)
Utilise pour acceder aux fonctions suivantes : Contraste de l'écran, Fuseau horsere, Réception du signal horsere ON/OFF, Format d'affichage 12/24 H, Réglage manuel de l'heure, Année, Date, Choix de l'unité de température °C/F, et réglage de la sensibilité des icônes de Prévision.
L'année n'est affichée que lors des réglages (elle n'est pas affichée lors de l'affichage principal)
Touche IN (Intérieur)
Utilise pour basculer entre les releves de tempereature et d'humidite interieures minimum / maximum
- Appuyez sur la touche pendant plus de 3 secondes pour remmettre à zéro les relevés de température et d'humidité interieures maximum et minimum (réinitialisés aux valeurs actuelles)
Remarque : les informations sur l'heure et la date ne sont disponibles que pour les données de température MIN/MAX et afficheront l'heure par défaut après la remise à zéro.
- Modifie les valeurs du contraste de l'écran LCD, du fuseau horaire, de la réception de l'heure ON/OFF, du format d'affchage 12/24 H, de l'heure, année, date et jour, l'unité de température °C/°F et de la sensibilité des icones de prévision lors du réglage.
Remarque : dans le format 24 H, le jour est reglé à l'aide de la touche IN ; dans le format 12 H, c'est le mois qui est régé par la touche IN.
Touche OUT (Exterrieure)
Utiliseepour basculer entre les releves de tempereature exterieures minimum / maximum
- Appuyez sur la touche pendant environ 3 secondes pour remettre à zéro les reliés de température extérieure maximum et minimum (ceci réinitialisera tous les reliés de température de l'émetteur concerné aux valeurs actuelles - chaque émetteur devant être remis à zéro séparation)
Remarque : les informations sur l'heure et la date des relevés MIN/MAX seront également réinitialisées à l'heure actuelle.
- Modifiez les minutes, le mois et la date lors du réglage.
Remarque : dans le format 24 H, le mois est reglé à l'aide de la touche OUT ; dans le format 12 H, c'est le jour qui est réglé par la touche OUT
Touche CH (Canal)
Basculer entre les émetteurs de température extérieure 1, 2 et 3 (en cas d'émetteurs multiples)
Sortir du réglage manuel

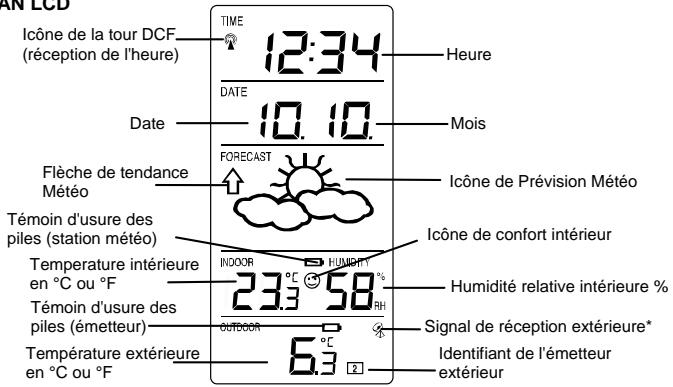

ECRAN LCD
* Lorsque le signal est réceptionné par la Station Météo, l'indicateur de réception du signal extérieur resté affché à l'écran (l'icone ne sera pas affichée si la réception échoue). L'utilisateur peut ainsi s'assurer de la bonne réception du signal (icone affichée) ou de l'éché de réception (icone absence). Un signal de réception qui clignote indique une réception en cours des données extérieures.
L'HEURE RADIO-PILOTEE DCF-77
Le signal pour l'heure radio-pilotée est basé sur une horloge atomique au césium exploitée par la
Physikalisch Technische Bundesanstalt Braunschweig, exacte à une seconde en un million d'années.
L'heure est codée, puis émise depuis Mainflingen, pres de Francort, sur la fréquence DCF-77 (77.5 kHz) dans un rayon d'environ 1500 km. Notre station météo radio-pilotée recoit ce signal et le convertit pour accipherer l'heure exacte, étée comme hiver.
La qualité de réception dépend de la situation géographique. En temps normal, il ne doit pas y avoir de problème de réception dans un rayon de 1500km autour de Francfort.
Dès que la température extérieure est affichée à l'écran de la station météo, l'icone de la tour DCF commence à clignoter dans l'angle supérieur gauche (section « Heure » de l'écran). Ceci indicate que l'horloge a déetecté la présence du signal et tente de le receptionner. Lorsque le code hora a été reçu, l'icone de la tour DCF reste fixe et l'heure est affichée.
La réception DCF est captée deux fois par jour à 02h00 et 03h00 du matin. Si la réception ne réussit pas à 02h00, un nouvelSSID a lieu à l'heure suivante et toutes les heures jusqu'à 06h00, ou jusqu'à ce que la réception reussisse. Si la réception ne réussit pas à 06h00, un nouvelSSID a lieu le lendemain à 02h00. Si l'icone de la tour clignote mais que l'heure ne s'affiche pas, ou si la tour DCF n'apparait pas du tout, veillez suive les recommendations suivantes :
Lécart avec des sources d'interférences telles qu'écrans d'ordinateur ou téléviseur ne doit pas être inférieur à 1,5 - 2 mètres.
- Dans des pièces construitemes en béton armé (sous-sols, batiments), la réception est naturellement plus faible. Dans des cas extrêmes, place the station de base près d'une fenêtre et/ou orientez la façade ou l'arrière en direction de l'émetteur de Francfort.
La nuit, les perturbations atmosphériques sont moindres et la réception est donc possible dans la plupart des cas. Une réception quotidienne est suffisante pour maintainir la précision à 1 seconde après.
La programmation peut être modifiée manuelle en Maintenant la pression sur la touche SET pour proceder aux réglages des fonctions suivantes :
Contraste de I'ecran LCD
- Fuseau horsaire
Réception de l'heure Activée/Désactivé (ON/OFF)
Format 12/24 H
Réglage manuel de l'heure
- Calendrier
Snooze (répetition de l'alarme)
Choix de l'unité d'affichage des températures °C/°F
Sensibilité de l'icone de prévision
CONTRASTE DE L'ECRAN LCD :
Le contraste de l'écran LCD est régulé sur 8 niveaux, selon les besoins de l'utilisateur (le niveau par défaut est "Icd 5"). Pour regarder le contraste au niveau désiré :
- Appuyez sur la touche IN pour sélectionner le niveau de contraste désiré.
- Appuyez sur la touche SET pour valider et passer au réglage du "Fuseau hora" ou bien quitterez les réglages en appuyant sur la touche CH.
FUSEAU HORAIRE
Fuseau hora
(clignant)
Le fuseau hora par défaut de la station météo est 0. Pour sélectionner un fuseau hora différent :
- Àprese le réglage du contraste de l'écran LCD, appuyez sur la touche SET pour confirmer le réglage et passer au réglage du fuseau houraire (clignotant).
- Réglez le fuseau hora à l'aide de la touche IN. La plage est comprise entre 0 et +12, puis entre -12 et 0, par graduations de 1 heures.
- Appuyez sur la touche SET pour confirmer le réglage et passer à la "Réception de l'heure Activée/Désactivé (ON/OFF) ", ou bien quitterce en appuyant sur la touche CH
RECEPTION DE L'HEURE ACTIVEE/DEACTIVEE (ON/OFF)
Dans les régions où la réception du signal DCF-77 est impossible, la fonction de réception de l'heure peut être désactivée (OFF). L'horloge fonctionnera alors comme une horloge à quartz normale. (Le réglage par défaut est Acté "ON").
- Le mot "ON" commencerà clignoter à l'écran LCD.
-
Désactive "OFF" la fonction de réception de l'heure à l'aide de la touche IN.
-
Appuyez sur la touche SET pour confirmer le réglage et passer au réglage du "Format 12/24 H" ou bien quitté en appuyant sur la touche CH.
Remarque :
Si la fonction de reception de l'heure radio-pilotée est désactivée manuellement, l'horloge ne tentera pas de réceptionner le signal DCF, et ce tant que la fonction de reception de l'heure reste désactivée "OFF". L'icone de réception de l'heure ne sera alors pas affichée à l'écran LCD.
- Àprous réglage de la réception de l'heure sur "ON" ou "OFF", appuyez sur la touche SET : "12h" ou "24h" clignote à l'écran LCD.
- Appuyez sur la touche IN pour selectionner le format d'affichage "12h" ou "24h".
- Appuyez sur la touche SET pour confirmer le réglage et passer au "Réglage manuel de l'heure" ou bien quittèz en appuyant sur la touche CH
Remarque: En format 24h, le calendrier est affiché sous la forme date/mois.
En format 12h, le calendrier est affiché sous la forme mois/date.
REGLAGE MANUEL DE L'HEURE
Heure (clignant)
Dans le cas où la station météo ne détectorait pas le signal DCF (perturbations, rayon de réception etc.) l'heure peut être rédigée manuelle. L'horloge fonctionnelle alors comme une horloge à quartz classeque
Pour régler l'horloge :
-
Les heures et les minutes commencent à clignoter à la section « heures » de l'écran LCD.
-
Reglez les heures à l'aide de la touche IN et les minutes à l'aide de la touche OUT. Si vous maintenze la pression sur l'une de ces 2 touches, les heures défilient heures par heures et les minutes par tranche de 5 minutes.
- Appuyez sur la touche SET pour confirmer le réglage et passer au réglage du "Calendrier", ou bien quittez en appuyant sur la touche CH.
Remarque :
L'appareil tentera always be receptionner le signal horsaire même si l'heure est reglee manuelles. A reception du signal, I'heure reglee manuelles sera replacee par I'heure reque. Pendant les tentatives de reception, I'icone de la tour DCF clignote. Si la tentative echoue, I'icone de la tour DCF disparait. Neanmoins, la reception sera tentee de nouveau le lendemain.
CALENDRIER :
Année (clignotant)
La date par défaut de la station météo est "1. 1." de l'année 2006. Des que le signal radio-piloté est reçu, la date est mise à jour automatiquement. Si le signal n'est pas reçu, la date peut également être régée manuellement comme indiqué ci-dessous:
- Reglez l'année à l'aide de la touche "IN". La plage de réglage des années se situe entre 2006 et 2039 (l'année par défaut est 2006).
- Appuyez sur la touche "SET" pour confirmer le réglage et passer au réglage du mois et de la date.
-
Appuyez sur la touche "IN" (ou OUT selon le format d'affichage besoin) pour regler la date et la touche "OUT" (ou IN selon le format d'affichage besoin) pour regler le mois.
-
Appuyez sur la touche "SET" pour confirmer le réglage etisser au réglage du "Snoopze", ou bien quitterz en appuyant sur la touche "CH".
SNOOZE
Important :
La programmation de la fonction « Snooze » n'auraaucenéffecar cette fonctionnalité n'est pas disponible sur ce modele. Appuyez simplement sur la touche "SET" pourposer directement au réglage de I" Affichage ^ / ^ ,ou bien quittèze en appuyant sur la touche CH.
AFFICHAGE ^ C / ^ F :
L'affichage par défaut de la température est °C (degrés Celsius). Pour sélectionner °F (degrés Fahrenheit) :
- Le "°C" clignotera à l'écran ; basculesz entre "°C" et "°F" à l'aide de la touche "IN".
- Lorsque l'unité de température a été selectionnée, appuyez sur la touche SET pour confirmer le réglage et passer au réglage de la "Sensibilité de l'icone de prévisions", ou bien quitterze en appuyant sur la touche "CH".
SENSIBILITE DE L'ICONDE DE PREVISION
Dans les endroits ou les conditions météo changent rapidement, le seul de changement des icones peut être modifié pour un affichage plus rapide des conditions météo.
- Réglez la sensibilité de l'icone de prévision météo à l'aide de la touche "IN". Trois niveaux sont possibles : 1, 2 et 3.
Le niveau 1 est le plus sensible, et le niveau 3 le moins sensible (le niveau par défaut est "2").
- Appuyez sur la touche "SET" pour confirmer le réglage et quitter la Programmation manuelle.
PREVISIONS METEO ET TENDANCE
ICONES DE PREVISION METEO
Les 3 icones météo sont situées dans la troisième section de l'écran LCD et peuvent être affichées dans les
combinaisons suivantes :
Soleil
Nuageux
Plue
A chaque changement brusque ou consécuté de la pression atmophérique, les icônes seront mises à jour pour reflieter le changement des conditions météo. Si les icônes ne changent pas, cela indique soit que la pression atmophérique n'a pas changée, soit que le changement a été trop lent pour être pris en compte par la station météo. Notez que dans le cas des icônes de soleil et de pluie, elles ne changeront pas en cas d'amélioration (soleil) ou déterioriation (pluie) du temps car elles représentent déjà les extremes.
Les icônes prévoient les changements de temps en termes d'amélioration ou de dégradation, et ne prévoient pasforcément la pluie ou le soleil comme chaque icône l'indique. Par exemple, s'il fait un temps nuageux et l'icône de pluie s'affiche, l'absence de pluie n'indique pas un début de l'appareil mais simplement que la pression atmosphérique a baisse et qu'une détérioration des conditions météo est anticipée, sans qu'il pleuveforcement.
Remarque :
Les relevés des prévisions météo ne doivent pas être pris en compte pendant les 12 à 24 heures suivant l'installation. La station météo a besoin de collecter les données de pression atmosphérique à altitude constante afin de pouvoir produit des relevés précis.
Comme pour toute prévision météo, l'exactique absolu ne peut être garantie. La précision de la fonction de prévision météo est estimée à environ 75% , compte tenu des divers endroits pour lesquels l'utilisation de la station météo est prévue. Dans les endroits ou les changements de temps sont brusques (par exemple soléil suivi de plüie), les relevés de la station météo seront plus précis que dans les endroits où le temps restant constante la plupart du temps (par exemple soleil quasi-constant).
Si you déplacez la station météo vers un endroit à plus haute ou plus BAS le altitude par rapport à son emplacement d'origine (par exemple durez-de-chaussée au premier étage d'une maison), retirez les piles puis réinsérèzes-les après 30 secondes. Ceci évitera que la station météo ne prenne ce déplacement pour un changement de pression atmosphérique, celui-ci n'était dur qu'à un léger changement d'altitude. Encore une fois, ne tenez pas compte des reliés de prévision météo pendant les 12 à 24 heures qui suivent le changement d'emplacement, afin de laisser le temps à la station de s'adapter à l'altitude.
INDICATEUR DE TENDANCE
Les indicateurs de tendance, situés à droite et à gauche des icônes météo, fonctionnent en tandem avec ces derniers. Lorsque l'indicateur est tourné vers le haut, la pression atmophérique augmente et une amélioration du temps est attendue; lorsque l'indicateur est tourné vers le bas, la pression atmophérique chute et une détérioriation est attendue.
Ces informations temoignement des modifications passées des conditions météo et des modifications àvenir. Par exemple, si l'indicateur indique le bas et que les icônes de soleil et nuages sont affchéés, le dernier changement important dans le temps s'est produit lorsqu'il faisait beau (icône du soleil uniquement). Donc, le prochain changement sera l'affchage des icônes nuages et pluie, puisque l'indicateur est tourné vers le bas.
Remarque :
Lorsque l'indicateur de tendance a enregistré un changement de pression atmophérique, il reste affché à l'écran LCD.

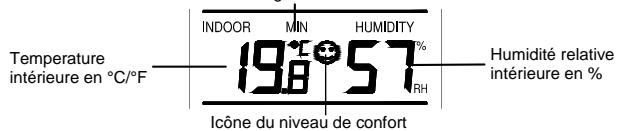

RELEV DE TEMPERATURE ET D'HUMIDITE INTERIEURES AVEC INDICATEUR DU NIVEAU DE CONFORT Affichage du releve minimum
Les température et humidité interieures sont automatiquement détectées et affichées dans la quatrième section de l'écran LCD.
INDICATEURSDUNIVENEAUDCONFORT
Confortable : Un visage heureux indique une temperature entre 20,0^ et 25,9^ (68°F à 78,6°F) et un taux humidité entre 45% et 65% .
Incomfortable : Un visage triste "8" indique tout relevé en dehors de la plage de comport.
BASCULEMENT ET REMISE A ZERO DES RELEVES INTERIEURS
-
Pour basculer entre les relevés actuels, minimum et maximum de température et d'humidité interieures et leur heures de relevé, apuyez sur la touche IN :
-
Une fois pour acc/her les relevés minimums de temperature et d'humidite avec heures et date du relevé
-
Deux fois pour afficher les reliés maximums de température et d'humidité avec heures et date du relevé
-
Une troisième fois pour revenir à l'affichage de l'heure, date, température et humidité actuelles.
Remarque : les informations sur la date et l'heure ne sont disponibles que pour les relevés de température MIN/MAX.
- Pour remettre à zéro les données de température et d'humidité minimums et maximums, et les heures de relevés correspondants, appuyez sur la touche IN pendant environ 3 secondes. Ceci réinitialisera toutes les données minimums et maximums aux valeurs actuelles pour l'heure, date, température et humidité.

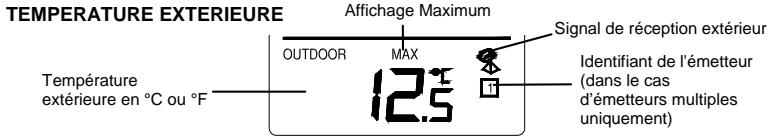

La cinquième section de l'écran LCD affiche la temperature extérieure et le signal de réception. Le chiffre à côté de la temperature indique le nombre de l'émetteur (s'il y en plusieurs).
BASCULEMENT ET REMISE A ZERO DES RELEVES EXTERIEURS
-
Pour basculer entre les reliés actuels, minimum et maximum de température extérieure et leur heures de relevé, appuyez sur la touche OUT :
-
Une fois pour afficher le relevé minimum de température extérieure avec heures et date du relevé
- Deux fois pour afficher le reliéve maximum de température extérieure avec heures et date du reliéve
-
Une troisième fois pour revenir à l'affichage de l'heure, date, et température actuelles.
-
Pour basculer entre les émetteurs, appuyez sur la touche CH:
-
Une fois pour afficher l'émetteur 2
-
Deux fois pour afficher l'émetteur 3
-
Une troisième fois pour revenir à l'émetteur 1
Remarque: Le numero d'émetteur ne sera affiché que si plus d'un émetteur est détecté.
- Pour remettre a zéro les données de temperature extérieure minimum et maximum, et les heures de relevé, appuyez sur la touche OUT pendant environ 3 secondes. Ceci réinitialisa toutes les données minimums et maximums aux valeurs actuelles pour l'heure, date, et temperature.
Remarque : les données MIN/MAX de chaque émetteur doivent être remises à zéro séparation.
QUAND PLUS D'UN EMETTEUR EST UTILISE:
-
Pour altermier entre les émetteurs, appuyer sur CH: Une fois pour afficher l'émetteur 2. Deux fois pour afficher l'émetteur 3. Trois fois pour returner à l'émetteur 1.
-
Utiliser la touche OUT pour afficher les données MIN/MAX de température relevée par l'émetteur sélectionné.
-
Pour réencclencer les données minimum et maximum de température, et l'houre à laquelle elle a été enregistrée, appuyer sans lâcher sur la touche OUT pendant 3 secondes. Ceci réencclencerhaiesdonnéesMIN/MAXenregistréesaI'heure,la date,la température actuelles. L'heure actuelle considérée est I'heurede l'affichage principal.
Note : les données MIN/MAX de chaque émetteur doivent être réinitialisées séparément.
TEMoin DE PILES FAIBLES
Un témoin de piles faibles s'affiche sur le LCD quand il est nécessaire de changer les piles, soit de la station de base, soit de l'émetteur.
EMETTEUR DE TEMPERATURE
La température extérieure est relevée et transmise à la station de base toutes les 4 secondes.
La portée de l'émetteur de température peut être influençée par la température. Les températures froides peuvent réduire le rayon d'émission. Veuillez tenir compte de cette information lors du positionnement de l'émetteur.
RECEPTION PAR ONDES 868MHz
Si les données de température extérieures ne sont pas reçues dans les trois minutes suivant l'installation (ou si l'affichage extérieur affiche en permanence "---" dans la section extérieure de la Station météo durant le fonctionnement normal), veilleuz vérifier les points suivants :
- L'écart avec des sources d'interférences telles qu'écrans d'ordinaire ou téléviseurs ne doit pas être inférieur à 1,5-2 metres.
- Evitez de placer le récepteur sur ou à proximé d'huisseries en métal.
- L'utilisation d'appareils électriques tels que casques audio fonctionnant sur la même fréquence (868MHz) peut entraver laonne transmission et laonne réception du signal.
- L'utilisation, dans le voisinage, d'appareils électriques fonctionnant sur la fréquence de 868 MHz peut également provenquer des interférences.
Remarque :
Lorsque le signal 868MHz est correctement réceptionné, n'ouvre les compartments à piles, ni de la station météo, ni de l'émetteur, car les piles peuvent être éjectées par accident et provoquer ainsi une réinitialisation impréevue. Dans tel est le cas, réinitialisez tous les apparèels (voir le paragraph « Installation » ci-dessus) et évitez ainsi des problèmes de transmission.
Le rayon d'émission entre l'émetteur et la station météo est de 100 mètres (en champ libre). Cette distance dépend cependant de l'environnement immédiat et des niveaux d'interférences. Si, malgré le respect de ces consignes, une réception est toujours impossible, tous les apparêls devront être ré-initialisés (voir le paragraphe « Installation » ci-dessus).
POSITIONNEMENT DE LA STATION METEO
La station métêo est équipée d'un socle amovible, permettant soit un positionnement horizontal sur une table, soit une fixation murale. Avant toute fixation murale, vérifie auparavant que la température extérieure peut être receptionnée à l'emplacement prévu. Pour une fixation murale :
- Vissez une vis (non-fournie) dans le mur choisi, en laissant dépasser la tête d'environ 5 mm.
- Retiree le socle de la station météo en le séparant du boîtier, puis accrochez la station sur la vis. Prenosesoon de vérifier saonne installation avant de la relâcher.
POSITIONNEMENT DE L'EMETTEUR DE TEMPERATURE EXTERIEURE
L'émetteur est fourni avec un support qui peut être fixé à un mur au moyen des deux vis fournies.
Il peut aussi se poser sur une surface plate en fixant le pied à la partie basse de l'émetteur.
- Fixer le support au mur désiré en utilisant les vis et chevilles en plastique.
- Encastrer l'émetteur sur le support.
Remarque:
La surface sur laquelle l'appareil est installeé peut influencer le rayon d'émission. Par exemple, si l'appareil est fixé avec un morceau de métal, son rayon d'émission peut se
trouver réduit ou augmente. Pour cette raison, nous recommendons de ne pas placer l'appareil sur une surface métallique ni à proximité d'une large surface métallique (portes de garage, double vitrage, etc.). Avant de fixer la station météo, s'assurer qu'elle reçoit correctement les signaux 868 MHz de l'émetteur de température, là où on désire l'instructor.
L'émetteur de température peut être rentré et sorti très facilement de son support. Tenir solidement le support et l'émetteur de température lorsque ce dernier estplatzé.
SOIN ET ENTRETIEN :
- Evitez les extrêmes de temperature, vibrations et chocs, car ils peuvent endommager les apparéils et provoquer des prévisions et relevantes inactifs.
Nettoyez les boitiers et I'ecran a I'aide d'un chiffon deux humide uniquement. N'utilise aucun solvant ou produit abrasif au risque de rayer I'ecran LCD et les boitiers.
N'immergez pas les apparéils dans l'eau.
Retirez immediatement les piles usées afin d'éviter toutes fuites et dégats. Remplacez-les uniquement avec des piles neues du type recommendé.
- Ne tentez pas de réparer les apparèels. Retournez-les au point d'achat d'origine pour réparation par un ingénieur qualifié. Ouvrir les apparèels ou les trafiquer en annule la garantie.
N'exposez pas les apparèts à des changements extrêmes et soudains de température ;)ceci peut provoquer des modifications rapiques des prévisions et réduire ainsi leur précision.
CHARACTERISTIQUES TECHNIQUES :
Plage de mesure des températures
Intérieur : -9.9^ à +59.9^ (résolution de 0.1^ )
Extrieur : -39.9^ à +59.9^ (résolution de 0.1^ )
- 39.8^ à +139.8^ (résolution de 0.2^ )
("OF.L" affché en dehors de cette plage) Rayon d'humidité interieure : 1% à 99% à 1% pres (Affiche "- " si la température est en-dehors de ce rayon; affiche "- " si < 1% et "99%" si > 99%)
Intervalle de relève des données intérieures
Température interieure : 15 secondes
Humidité : 20 secondes
Intervalle de relevé des données de température extérieures : 4 secondes (ou toutes les 15 minutes si les données sont perdues et que l'affichage indique "...")
Rayon d'émission : jusqu'à 100 mètres (champ libre)
Alimentation: Station météo : 2 x AA, IEC LR6, 1,5V Emetteur : 2 x AA, IEC LR6, 1,5V
Durée de vie des piles : environ 24 mois (piles alcalines recommandées)
Dimensions (L x P x H)
Station Météo : 90 x 30 x 138 mm (sans le socle)
Emetteur : 38,2 x 21.2 x 128,3 mm (sans le support mural)
Le rejet des déchets électroniques dans des décharges sauvages et/ou non contrôlées nuit fortement à l'environnement
- Consultez les services officiels locaux ou régionaux pour connaître les points de collecte selective et de traitement les plus proches de chez vous
Tous les apparheils Electroniques doivent etre desormais recyclés. Chaque utilisedoit contributor activement au recyclage de ses propres déchets
Le rejet sauvage des déchets électroniques peut avoir des conséquences sur la santé publique et sur la qualité de l'environnement
Ainsi qu'il est indiqued sur la bolite et sur le present produit, la lecture du manuel est recommandee pour une utilisation optimisee : ce produit ne doit pas etetre jete dans des poubelles non spécialises.
Le fabricant et ses fournisseurs declinent toute responsabilité pour tous relevés incorrects et toutes conséquences consecutives à des reliés incorrects.
Cet apparieil ne doit pas etre utilise a des fins medicales ou pour l'information du public.
- Cet apparéil n'est conqu que pour un usage individuel à titre d'indication du temps qu'il va faire et ne prétend pas été rigoureusement exact. Les prévisions métés eidosiques par cet apparéil ne doivent être considérées qu'à titre d'information et ne peuvent être totalement exactes.
Les specifications de ce produit sont susceptibles de modifications sans avis préalable.
- Ce produit n'est pas un jouet. Le conserver hors de la portée des enfants.
La reproduction de tout ou partie de ce livre est interdite sans l'accord préalable et écrit du fabricant
Résumé de la Déclaration de Conformité : Nous certifiés que ce dispositif de transmission sans fil est conforme aux dispositions essentielles de la Directive R&TTE 1999/5/CE.
