MODE D'EMPLOI IPD-5200 LENCO

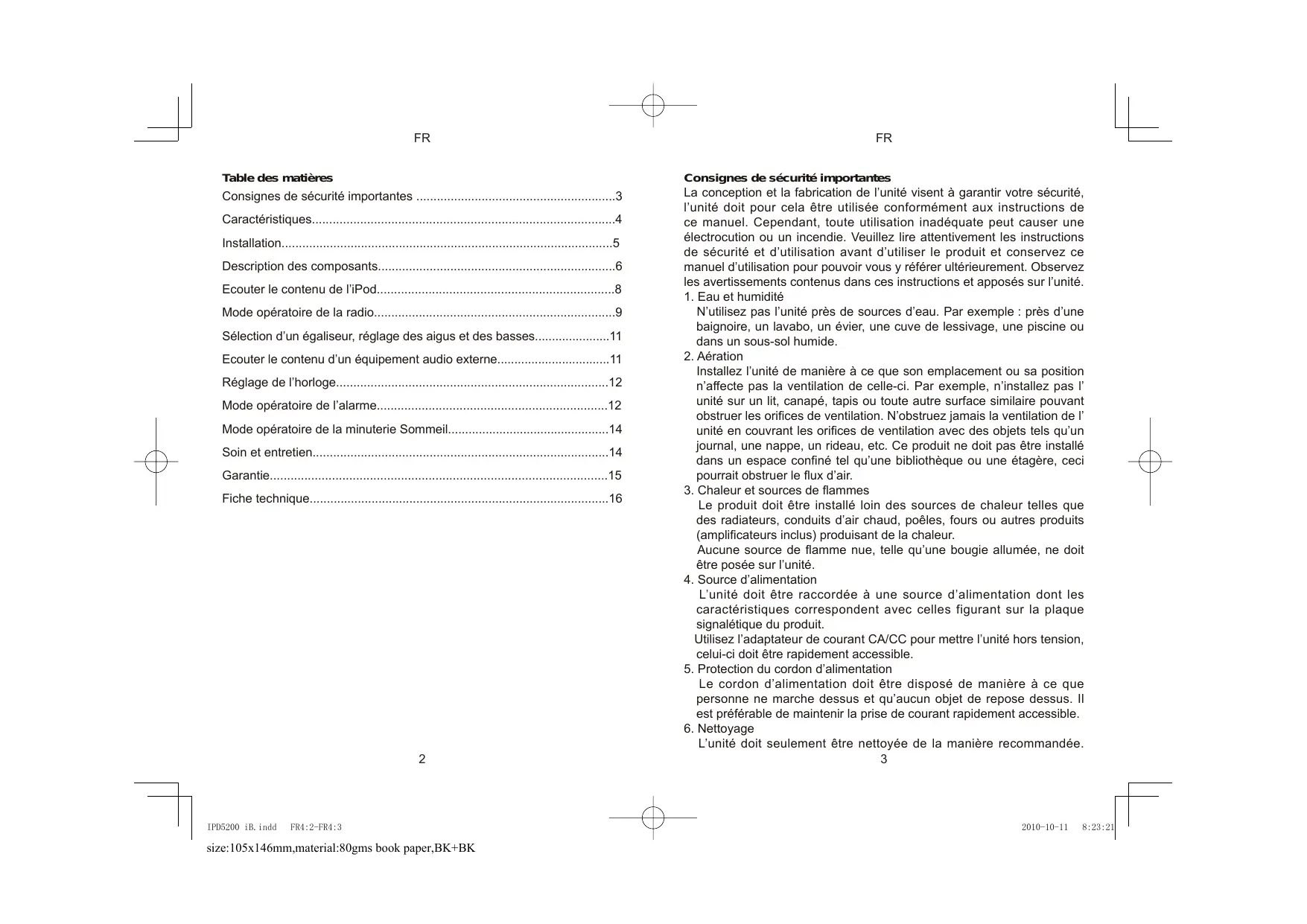

Table des matières Consignes de sécurité importantes ..........................................................3 Consignes de sécurité importantes La conception et la fabrication de l’unité visent à garantir votre sécurité, l’unité doit pour cela être utilisée conformément aux instructions de ce manuel. Cependant, toute utilisation inadéquate peut causer une électrocution ou un incendie. Veuillez lire attentivement les instructions de sécurité et d’utilisation avant d’utiliser le produit et conservez ce manuel d’utilisation pour pouvoir vous y référer ultérieurement. Observez les avertissements contenus dans ces instructions et apposés sur l’unité.

1. Eau et humidité

N’utilisez pas l’unité près de sources d’eau. Par exemple : près d’une baignoire, un lavabo, un évier, une cuve de lessivage, une piscine ou dans un sous-sol humide.

2. Aération

Installez l’unité de manière à ce que son emplacement ou sa position n’affecte pas la ventilation de celle-ci. Par exemple, n’installez pas l’ unité sur un lit, canapé, tapis ou toute autre surface similaire pouvant obstruer les orifices de ventilation. N’obstruez jamais la ventilation de l’ unité en couvrant les orifices de ventilation avec des objets tels qu’un journal, une nappe, un rideau, etc. Ce produit ne doit pas être installé dans un espace confiné tel qu’une bibliothèque ou une étagère, ceci pourrait obstruer le flux d’air.

3. Chaleur et sources de flammes

Le produit doit être installé loin des sources de chaleur telles que des radiateurs, conduits d’air chaud, poêles, fours ou autres produits (amplificateurs inclus) produisant de la chaleur. Aucune source de flamme nue, telle qu’une bougie allumée, ne doit être posée sur l’unité.

4. Source d’alimentation

L’unité doit être raccordée à une source d’alimentation dont les caractéristiques correspondent avec celles figurant sur la plaque signalétique du produit. Utilisez l’adaptateur de courant CA/CC pour mettre l’unité hors tension, celui-ci doit être rapidement accessible.

5. Protection du cordon d’alimentation

Le cordon d’alimentation doit être disposé de manière à ce que personne ne marche dessus et qu’aucun objet de repose dessus. Il est préférable de maintenir la prise de courant rapidement accessible.

6. Nettoyage

L’unité doit seulement être nettoyée de la manière recommandée.

• Caractéristiques p. 4
• Installation p. 5
• Description des composants p. 6
• Ecouter le contenu de l’iPod p. 8
• Mode opératoire de la radio p. 9
• Sélection d’un égaliseur, réglage des aigus et des basses p. 11
• Ecouter le contenu d’un équipement audio externe p. 11
• Réglage de l’horloge p. 12
• Mode opératoire de l’alarme p. 12
• Mode opératoire de la minuterie Sommeil p. 14
• Soin et entretien p. 14
• Garantie p. 15
• Fiche technique p. 16

IPD5200 iB.indd FR4:2-FR4:3

Référez-vous à la section « Soin et entretien » de ce manuel pour davantage d’instructions liées au nettoyage de l’unité.

7. Insertion d’objets et de liquides

Veillez à ce qu’aucun objet ou liquide ne pénètre à l’intérieur de l’unité via les orifices de ventilation. L’appareil ne doit pas être exposé aux égouttements et éclaboussures et aucun objet rempli de liquide, tel qu’ un vase, ne doit être posé sur l’unité.

8. Pièces

N’utilisez jamais de pièces non recommandées par le fabricant.

9. Protection contre les orages et les surtensions

Débranchez l’unité de la prise de courant lors de périodes d’orages. Cela permettra de prévenir tout dommage lié aux orages et aux surtensions.

10. Surcharge

Ne surchargez pas les prises de courant murales, les rallonges et les réceptacles, ceci peut causer un incendie ou une électrocution.

11. Dommages exigeant une réparation

Cette unité doit être réparée par un technicien spécialisé lorsque : A.Le cordon d’alimentation ou sa fiche est endommagé. B.Un objet ou un liquide a pénétré à l’intérieur de l’unité. C. L’unité a été exposée à la pluie. D.L’appareil a subi une chute ou son boîtier est endommagé. E. Vous remarquez une baisse de performances notable, l’unité fonctionne de manière anormale.

12. Périodes de non-utilisation

Lors de périodes de non-utilisation prolongées d’un mois ou plus, débranchez le cordon d’alimentation afin de prévenir tout dommage ou corrosion.

13. Entretien

L’utilisateur ne doit effectuer aucun travail d’entretien non mentionné dans ce manuel. Les autres travaux d’entretien non mentionnés dans ces instructions doivent être confiés à un technicien spécialisé. Caractéristiques Nous vous remercions de votre récente acquisition de LA RADIO PORTABLE AVEC STATION D’ACCUEIL iPod. Ce modèle dispose des caractéristiques suivantes : Charge et lecture du contenu de plusieurs modèles d’iPod Récepteur radio FM avec écran LCD numérique

IPD5200 iB.indd FR4:4-FR4:5 Horloge et alarmes Réveil au son de l’alarme (Buzzer), de la radio ou de l’iPod, fonction Snooze. Minuterie Sommeil Ecran LCD avec rétro éclairage Connecteur d’entrée audio (AUXILIAIRE) permettant de raccorder un équipement audio externe. 2 haut-parleurs avec son haute fidélité intégrés. Egaliseurs préréglés. iPod, iPod mini, iPod Nano, iPod classique, iPod Shuffle et iPod touch sont des marques commerciales d’Apple Computer Inc., enregistrées aux Etats-Unis et dans d’autres pays. L’iPod n’est pas inclus. Installation Installation des piles de secours de l’horloge Le compartiment des piles de secours est situé sur le panneau arrière de l’unité. (1) Ouvrez le couvercle du compartiment à piles puis ouvrez le compartiment interne de l’horloge. (2)Pour installer les piles de secours de l’horloge, suivez le schéma de polarité indiqué dans le compartiment puis installez 2 piles AAA (UM-4) (vendues séparément). (3) Refermez le couvercle du compartiment à piles de secours de l’ horloge. Installation des piles (4) Pour pouvoir alimenter les fonctions radio, iPod et AUX, suivez le schéma de polarité indiqué à l’intérieur des compartiments à piles A et B puis installez 6 piles AAA (UM-3) (vendues séparément). (5) Refermez le couvercle du compartiment à piles principal. Raccordement de l’adaptateur de courant CA-CC L’unité peut être alimentée via un adaptateur de courant CA-CC délivrant une tension de 9 V CC 1250 mA (fourni). (1) Raccordez fermement la fiche de l’adaptateur de courant CA à une prise de courant CA. (2) Raccordez la fiche CC de l’adaptateur au connecteur d’alimentation CC de l’unité.

Avertissements : Les piles (batterie ou piles) ne doivent pas être exposées à une chaleur excessive telle que les rayons de soleil, flammes ou autre source de chaleur similaire. Description des composants Unité principale Panneau supérieur

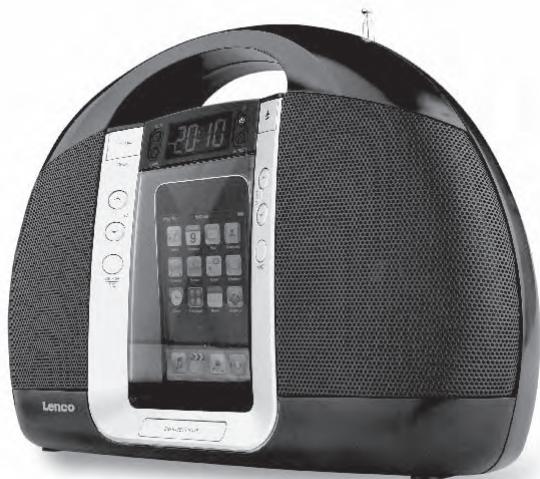

IPD5200 iB.indd FR4:6-FR4:7 Description des composants Unité principale

1. Station d’accueil pour iPod

2. Connecteur iPod de la station d’accueil

3. Couvercle de la station d’accueil pour iPod

4.Touche OUVERTURE --- permet d’ouvrir le couvercle de la station d’ accueil pour iPod. Alimentation ----- permet de mettre en marche/éteindre l’ 5.Touche unité.

6. Témoin d’alimentation : DEL

7. Ecran LCD

8. Poignée

9. Touche SOMMEIL ---- permet de régler la durée de la minuterie

10. Touche iPod / MEMOIRE ---- permet de lancer/mettre en pause la

lecture du contenu de l’iPod ; Permet de mémoriser une station radio

11. Touche ALARME ---- permet d’activer/désactiver l’alarme ; permet de

régler l’heure et la source de l’alarme

12. Touche VOLUME

----- permet de régler le volume.

13. Touche MODE / EG ---- lorsque l’unité est éteinte : Permet de régler l’

heure et le format de l’horloge (12/24 heures). Lorsque l’unité est en marche : Permet de sélectionner un égaliseur préréglé (CLASSIQUE/JAZZ/ROCK/POP), mais également de régler les aigus/basses

14. Antenne FM

15. Touche PRESELECTION ---- Permet de sélectionner une

16. Touche T/CH

---- en mode Radio : Permet de régler la fréquence radio, en mode iPod : Permet de sélectionner la piste suivante / précédente ; permet d’effectuer une recherche rapide

17. Touche FONCTION ---- permet de basculer entre les modes FM

stéréo/FM mono/iPod/AUXILIAIRE.

18. Touche SNOOZE/LUMIERE -----permet d’activer la fonction Snooze ;

permet de régler le niveau de rétro éclairage de l’écran (trois niveaux de rétro éclairage disponibles : LUMINEUX / TERNE / DESACTIVE).

19. Haut-parleurs

20. Connecteur d’alimentation CC -----permet de raccorder l’unité à une

source d’alimentation CC externe

21. Connecteur pour écouteurs stéréo

22. Connecteur audio AUXILIAIRE ---- permet de recevoir des signaux

23. Touche REINITIALISATION ---- permet de réinitialiser l’unité.

24. Compartiment à piles principal.

25. Compartiment à piles de secours interne.

Lorsque l’unité est alimentée par l’adaptateur de courant externe CC et vous raccordez l’iPod à la station d’accueil, l’unité recharge la batterie de l’iPod. Remarque : (1) Avant de connecter votre iPod, activez le mode Album ou Shuffle de l’iPod. Une fois le mode de lecture configuré, insérez l’iPod sur la station d’accueil. Il est nécessaire de sélectionner une musique via le panneau de commandes de droite. (2) La musique contenue dans votre iPhone peut également être diffusée sur l’unité. Une fois l’iPhone installé sur la station d’accueil, l’écran de l’ iPhone affiche le message suivant : Ecouter le contenu de l’iPod Cette unité est compatible avec plusieurs modèles d’iPod. Suivez les instructions suivantes pour écouter le contenu de votre iPod.

1. Appuyez sur la touche OUVERTURE pour ouvrir le couvercle de la

station d’accueil pour iPod.

2. Vous pouvez désormais insérer votre iPod sur le connecteur de

la station d’accueil en plaçant la partie inférieure de l’iPod sur le connecteur. Attention : Connectez votre iPod délicatement afin de ne pas endommager le connecteur iPod 30 broches et la station d’accueil.

3. Poussez délicatement le couvercle de la station d’accueil pour iPod

vers le haut jusqu’à son verrouillage.

4. Appuyez sur la touche ALIMENTATION pour mettre en marche l’unité,

le témoin de fonctionnement s’allume.

5. Appuyez sur la touche FONCTION pour sélectionner le mode iPod.

En mode iPod : - Pour lancer la lecture de la musique, appuyez sur la touche iPod. - Pour mettre en pause la lecture de la musique, appuyez à nouveau sur la touche iPod. - Pour reprendre la lecture de la musique, appuyez à nouveau sur la touche iPod. - Vous pouvez utiliser les touches Volume +/- pour régler le volume. - En cours de lecture d’une musique, pressez et maintenez enfoncée la touche T/CH pour effectuer une avance rapide/rembobinage. - Pour sélectionner la musique suivante/précédente, appuyez sur la touche T/CH. - Pour éteindre l’unité, appuyez sur la touche ALIMENTATION, le témoin de fonctionnement s’éteint.

IPD5200 iB.indd FR4:8-FR4:9 - Le message ci-dessus disparaît au bout de quelques secondes. Il est toujours possible de recevoir des appels lorsque l’iPhone est installé sur l’unité. - Vous pouvez sélectionner une musique contenue dans l’iPhone depuis le panneau de commandes de droite. Mode opératoire de la radio Antenne FM Etendez complètement l’antenne FM pour obtenir la meilleure qualité de signal radio FM. Réglage de la radio

1. Appuyez sur la touche ALIMENTATION pour mettre en marche l’unité,

le témoin de fonctionnement s’allume.

2. Appuyez sur la touche FONCTION pour sélectionner le mode radio

FM stéréo ou FM mono.

3. Pour manuellement sélectionner une station, appuyez de manière

répétée sur la touche T/CH

4. Pour automatiquement rechercher les stations radio de puissant

jusqu’ signal, pressez et maintenez enfoncée la touche T/CH à ce que les chiffres de la fréquence affichée commencent à défiler, relâchez ensuite la touche. La recherche s’arrête dès la première station radio détectée.

Remarques : - Activez le mode manuel pour rechercher des stations de signal faible ignorées lors de la recherche automatique. - Lorsque le réglage automatique ne permet pas de sélectionner la meilleure qualité de signal d’une station, par exemple, lorsque 100.9 MHz est sélectionnée au lieu de 100.8 MHz, utilisez le mode de réglage manuel pour « régler avec précision » la fréquence de la station désirée.

3. Appuyez sur la touche PRESELECTION. Le numéro de présélection

et l’indicateur de PRESELECTION s’affichent.

4. Pour sélectionner une présélection radio, appuyez sur la touche T/CH

Présélections radio L’unité vous permet de jusqu’à 20 stations FM pour un rappel de présélections aisé. Mémorisation de stations radio

1. Appuyez sur la touche ALIMENTATION pour mettre en marche l’unité,

le témoin de fonctionnement s’allume.

2. Appuyez sur la touche FONCTION pour sélectionner le mode radio

FM stéréo ou FM mono.

3. Sélectionnez la station radio à mémoriser via les touches T/CH

4. Appuyez sur la touche MEM. Le numéro de présélection s’affiche et

5. Pour sélectionner un numéro de présélection, appuyez sur la touche

6. Pour confirmer l’emplacement de présélection, appuyez sur la touche

7. Répétez les étapes 3 à 6 pour mémoriser d’autres stations.

Mode opératoire de la radio Remarques :

1. Un délai de quelques secondes est présent lors de la programmation,

une fois ce délai expiré, l’interface radio s’affiche.

2. Vous pouvez remplacer une station radio en mémorisant une nouvelle

fréquence sur l’emplacement désiré. Rappel de présélections pour mettre en marche l’unité,

1. Appuyez sur la touche Alimentation

le témoin de fonctionnement s’allume.

2. Appuyez sur la touche FONCTION pour sélectionner le mode radio

FM stéréo ou FM mono.

IPD5200 iB.indd FR4:10-FR4:11 Sélection d’un égaliseur, réglage des aigus et des basses Réglage des basses :

1. Pressez et maintenez enfoncée la touche EG pour accéder au mode

de réglage des basses, l’indicateur « BASSES » s’affiche.

2. Utilisez les touches T/CH

pour régler le niveau des basses. Réglage des aigus :

3. Appuyez à nouveau sur la touche EQ pour accéder au mode de

réglage des aigus, l’indicateur « AIGUS » s’affiche.

4. Utilisez les touches T/CH

pour régler le niveau des aigus.

5. Appuyez sur la touche EG pour quitter le mode de réglage de basses/

aigus. Sélection d’un égaliseur : 4 égaliseurs sont disponibles, CLASSIQUE , JAZZ, ROCK et POP. Vous pouvez sélectionner un effet en appuyant sur la touche « EG » de manière répétée, l’ordre de sélection est le suivant : CLASSIC JAZZ ROCK POP CLASSIQUE – JAZZ – ROCK – POP – DESACTIVE (ou BASSES/ AIGUS, si précédemment défini). Ecouter le contenu d’un équipement audio externe 1.Raccordez une extrémité d’un cordon audio stéréo 3,5 mm (vendu séparément) à l’équipement audio externe, raccordez l’autre extrémité du cordon au connecteur AUX de l’unité. pour mettre en marche l’

2. Appuyez sur la touche ALIMENTATION

3. Appuyez sur la touche FONCTION pour sélectionner le mode d’entrée

AUXILIAIRE. L’indicateur « AUXILIAIRE » s’affiche.

4. Mettez en marche l’équipement audio externe.

5.Vous pouvez désormais contrôler le volume et sélectionner un égaliseur depuis l’unité. Utilisez les autres fonctions de l’unité normalement. pour éteindre l’unité Remarques : Appuyez sur la touche Alimentation une fois l’écoute terminée. N’oubliez pas d’également éteindre l’équipement audio externe. Réglage de l’horloge Lorsque l’unité est éteinte : Réglage de l’horloge

1. Appuyez sur la touche MODE jusqu’à ce que le champ Heure de l’

2. Utilisez les touches V

pour régler l’heure.

3. Utilisez les touches T/CH

pour régler les minutes. Réglage du format de l’horloge 12 ou 24 heures

4. Appuyez à nouveau sur la touche MODE pour accéder à l’interface de

réglage du format de l’horloge.

5. Appuyez sur la touche T/CH

pour sélectionner parmi le format 12 ou 24 heures. Quitter le mode de réglage

6. Appuyez sur la touche SNOOZE pour mémoriser le réglage et quitter

le mode de réglage. Mode opératoire de l’alarme Lorsque l’unité est éteinte : Sélection de la source d’alarme de réveil

1. Pressez et maintenez enfoncée la touche ALARME jusqu’à ce que l’

indicateur de la source d’alarme clignote.

2. Appuyez sur les touches T/CH

pour sélectionner la source d’ alarme BUZ (buzzer), iPod ou RAD (radio). Réglage de l’heure de l’alarme

3. Appuyez à nouveau sur la touche ALARME, le champ Heure de l’

IPD5200 iB.indd FR4:12-FR4:13

4. Utilisez les touches V

5. Utilisez les touches T/CH

pour régler l’heure de l’alarme. pour régler les minutes. Mémorisation des paramètres et activation de l’alarme

6. Appuyez sur la touche SNOOZE pour mémoriser le réglage et quitter

7. Pour activer l’alarme quotidienne, appuyez sur la touche ALARME, l’

indicateur de la source d’alarme correspondant s’affiche. Remarques : ---Lorsque « Réveil au son de l’iPod » est sélectionné mais que votre iPod n’est pas connecté, la source de l’alarme devient automatiquement Buzzer à l’heure de l’alarme. ---Lorsque « Réveil au son de la radio » est sélectionné, assurez-vous que la station radio désirée est sélectionnée. Réveil au son du Buzzer Lorsque l’alarme retentit, l’alarme Buzzer retentit pendant 3 minutes. Le mode Snooze automatique s’active dès la pression d’une touche. L’écran affiche l’indicateur « SNOOZE ». Le Buzzer est désactivé pendant la durée Snooze (environ 10 minutes) puis se réactive automatiquement. Ce cycle est répété trois fois. A la fin de la quatrième alarme, celle-ci est désactivée et se réactivera le jour suivant. Lorsque l’alarme retentit, vous pouvez également appuyer sur la touche SNOOZE pour activer la fonction Snooze. Le Buzzer est désactivé pendant la durée Snooze puis se réactive automatiquement. Pour désactiver la fonction Snooze avant l’activation de l’alarme, appuyez sur la touche ALARME. La fonction Snooze (incluant la fonction Snooze automatique et Snooze manuel) peut être utilisée 3 fois seulement. Pour immédiatement désactiver l’alarme lorsque le buzzer retentit, appuyez sur la touche ALARME. Celle-ci sera activée le jour suivant. Réveil au son de l’iPod ou de la radio A l’heure de l’alarme, la source d’alarme sélectionnée (iPod ou Radio) s’active automatiquement. Le volume de celle-ci augmente progressivement. Celle-ci est activée pendant 30 minutes puis se désactive

automatiquement, elle sera à nouveau activée le jour suivant. Lorsque la source d’alarme est activée, appuyez sur la touche SNOOZE pour activer la fonction Snooze. L’alarme est alors désactivée pendant la durée Snooze (environ 10 minutes) puis se réactive automatiquement. Pour désactiver la fonction Snooze avant l’activation de l’alarme, appuyez sur la touche ALARME. Ce cycle peut être répété trois fois. A chaque activation de l’alarme, la source d’alarme est activée pendant 30 minutes (sans appuyer sur la touche Snooze). Pour immédiatement désactiver l’alarme lorsque celle-ci retentit, appuyez sur la touche ALARME. Celle-ci sera activée le jour suivant. - Nettoyez l’unité avec un chiffon humide (et non mouillé). N’utilisez jamais de solvants et de détergents. - Ne laissez pas votre unité dans un endroit ensoleillé, humide ou poussiéreux. - Maintenez l’unité à l’écart des appareils chauffants et les sources de bruit électrique telles que les lampes fluorescentes et les moteurs. Mode opératoire de la minuterie Sommeil Minuterie Sommeil Cette fonctionnalité vous permet de vous endormir au son de la radio ou de l’iPod ; la durée maximale de la minuterie est 120 minutes. L’unité s’éteint automatiquement une fois la durée expirée. pour mettre en marche l’

1. Appuyez sur la touche ALIMENTATION

2. Sélectionnez une station radio en mode Radio ou sélectionnez une

3. Les durées suivantes sont disponibles : 15, 30, 45, 60, 90 et 120

minutes, appuyez de manière répétée sur la touche SOMMEIL pour sélectionner une de ces durées. L’indicateur « » s’affiche. La source audio est diffusée pendant la durée sélectionnée, l’unité s’éteint une fois la durée expirée.

4. Pour éteindre l’unité avant l’expiration de la durée définie, appuyez sur

la touche ALIMENTATION . Remarques : Lorsque vous vous endormez au son d’un équipement source externe, le son sera coupé à l’expiration de la durée, l’unité externe restera cependant allumée. Réinitialisation de l’unité En cas de surtension ou d’électrocution, le microprocesseur interne peut se verrouiller et ne répondre à aucune des commandes du panneau avant. 1.Si cela se produit, débranchez puis reconnectez le cordon d’ alimentation CA. 2.Utilisez un trombone, cure-dents ou tout autre objet similaire pour appuyer sur la touche REINITIALISATION située sur le panneau arrière de l’unité principale (référez-vous à l’image ci-dessous). La réinitialisation effacera toute la mémoire de l’unité, vos réglages seront effacés. ATTENTION : N’UTILISEZ AUCUN OBJET TRANCHANT OU POINTU POUR APPUYER SUR LA TOUCHE REINITIALISATION. CECI

PEUT ENDOMMAGER LE COMMUTATEUR DE REINITIALISATION

INTERNE. RESET button Touche Réinitialisation Garantie Pour toute question liée à la garantie, la durée de la garantie ou ses modalités, visitez notre site Internet www.lenco.eu ou contactez directement votre revendeur. Soin et entretien - Ne soumettez pas l’unité à une force excessive, n’exposez pas celle-ci à des chocs, la poussière ou des températures extrêmes. - N’essayez pas de modifier les composants internes de l’unité.

IPD5200 iB.indd FR4:14-FR4:15 Fiche technique Alimentation Adaptateur de courant Entrée CA 230 V ~ 50 Hz (pour la version européenne) Sortie CC 9 V, 1250 mA Pile de secours pour l’horloge/ mémoire : CC 3 V --- 2 piles de type AAA (UM-4) (non fournies) Piles permettant d’alimenter l’unité : CC 9 V --- 6 piles de type AA (UM-3) (vendues séparément) Puissance des haut-parleurs 2 W + 2 W (max.) Consommation d’énergie 1 W (Attente) 16 W (maximum) Dimensions 298 x 210 x 91 mm Poids 959g Température de fonctionnement -10 + 45°C et humidité 70 % LES SPECIFICATIONS ET L’ASPECT DU PRODUIT SONT SOUMIS A DES MODIFICATIONS SANS PREAVIS. A noter lors de la mise au rebut de ce produit : les produits électriques usagés ne doivent pas être jetés avec les ordures ménagères. Veuillez les recycler dans les centres appropriés.Veuillez les recycler dans un centre de recyclage approprié. Pour tout conseil en matière de recyclage, veuillez contacter vos autorités locales ou votre revendeur. (Directive relative aux déchets d'équipements électriques et électroniques)
