ZBB7294 - Réfrigérateur combiné ZANUSSI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Réfrigérateur combiné
Marque	ZANUSSI
Modèle	ZBB7294
Hauteur	1780 mm
Largeur	560 mm
Profondeur	550 mm
Poids estimé	65 kg
Alimentation électrique	220-240 V, 50 Hz
Capacité nette réfrigérateur	210 L
Capacité nette congélateur	70 L
Consommation énergétique	0,87 kWh/24h (318 kWh/an)
Pouvoir de congélation	4 kg/24h
Autonomie en cas de panne	20 h
Classe climatique	SN à T (10°C à 43°C)
Réfrigération	Dégivrage automatique
Congélation	4 étoiles, dégivrage manuel
Fonctions principales	Réfrigération, congélation, éclairage intérieur, clayettes amovibles, balconnets réglables, bacs à glaçons, accumulateurs thermiques
Entretien et nettoyage	Nettoyage intérieur à l'eau tiède et bicarbonate, dépoussiérage du condenseur, dégivrage manuel du congélateur
Sécurité	Fermeture magnétique, consignes pour éviter l'enfermement des enfants, débrancher avant nettoyage, ne pas utiliser d'objets métalliques pour le dégivrage
Pièces détachées et réparabilité	Ampoule (puissance max indiquée sur diffuseur), spatule en plastique, bacs à glaçons. Réparations par personnel agréé uniquement
Réversibilité des portes	Oui, ouverture à droite convertible à gauche

FOIRE AUX QUESTIONS - ZBB7294 ZANUSSI

Comment régler la température du réfrigérateur ?

Tournez le bouton du thermostat dans le sens des aiguilles d'une montre pour une température plus froide (chiffres élevés) et inversement. Une position moyenne est recommandée. Évitez le réglage maximum en cas de charge pleine et de température ambiante élevée.

Comment inverser le sens d'ouverture des portes ?

Dévissez les pivots supérieur et inférieur, retirez les portes, inversez les charnières et fixez les caches du côté opposé. Suivez les instructions détaillées dans la notice. L'opération nécessite des outils de base.

Comment nettoyer l'intérieur du réfrigérateur ?

Débranchez l'appareil. Nettoyez avec de l'eau tiède et du bicarbonate de soude. Rincez et séchez soigneusement. N'utilisez jamais de produits abrasifs ou d'éponges métalliques.

Comment dégivrer le congélateur ?

Tournez le thermostat sur 'O' ou débranchez. Retirez les aliments et conservez-les au frais. Utilisez la spatule en plastique fournie pour enlever le givre. Ne jamais utiliser d'objets métalliques. Essuyez et séchez avant de remettre en marche.

Pourquoi y a-t-il de l'eau au fond du réfrigérateur ?

L'orifice d'écoulement de l'eau de dégivrage peut être bouché. Nettoyez-le périodiquement avec le bâtonnet fourni situé dans l'orifice. Vérifiez également que le bac d'évaporation à l'arrière n'est pas plein.

Que faire si l'ampoule ne s'allume pas ?

Vérifiez que l'ampoule est bien vissée. Si le problème persiste, remplacez-la par une ampoule de même puissance (indiquée sur le diffuseur). Débranchez l'appareil avant toute manipulation.

Comment congeler des aliments frais ?

Placez les aliments en petites portions dans des emballages hermétiques. Réglez le thermostat sur une position plus froide si nécessaire, mais sans descendre en dessous de 0°C dans le réfrigérateur. Ne surchargez pas et respectez la capacité de congélation de 4 kg/24h.

Que faire en cas de coupure de courant prolongée ?

Les aliments surgelés se conservent environ 20 heures (autonomie). Si la panne dépasse ce délai, consommez ou cuisez rapidement les aliments décongelés. Ne recongelez jamais un produit décongelé.

Comment entretenir le condenseur à l'arrière ?

Dépoussiérez régulièrement le condenseur avec une brosse ou un aspirateur pour éviter une accumulation de poussière qui réduit le rendement et augmente la consommation d'énergie.

Où placer les aliments dans le réfrigérateur ?

Viande sur la tablette en verre au-dessus du bac à légumes, fruits et légumes dans le bac, produits laitiers dans les balconnets, boissons en bouteille dans la contre-porte. Couvrez les aliments pour éviter les odeurs.

MODE D'EMPLOI ZBB7294 ZANUSSI

Il est très important que cette notice d'utilisation soit gardée avec l'appareil pour toute future consultation. Si cet appareil avait été vendu ou transféré à une autre personne, assurez-vous que la notice d'utilisation suive l'appareil, de façon à ce que le nouvel utilisateur puisse être informé du fonctionnement de celui-ci et des avertissements relatifs.

Si cet appareil, muni de fermeture magnétique, doit être employé pour en replacer un autre avec une fermeture à ressort, nous vous conseillons de rendre celle-ci inutilisable avant de mettre l'ancien appareil de côté. Cela dans le but d'éviter que des enfants puissent s'y renfermer et se mettre ainsi en danger de mort. Ces avertissements sont disponibles pour votre sécurité et pour celle d'autrui. Nous vous prions donc de bien les lire attentivement avant d'installer et d'utiliser l'appareil.

Sécurité

• Cet appareil n'est pas destiné à être utilisé par des enfants ou des personnes dont les capacités physiques, sensorielles ou mentales, ou le manque d'expérience et de connaissance les empêchent d'utiliser l'appareil sans risque lorsqu'ils sont sans surveillance ou en l'absence d'instruction d'une personne responsable qui puisse leur assurer une utilisation de l'appareil sans danger.
• Débranche toujours la prise de courant avant de procéder au nettoyage intérieur et extérieur de l'appareil et au remplacement de la lampe d'éclairage (pour les appareils qui en sont équipés).
• Ne consommez pas certains produits tels que les batonnets glacés à leur sortie de l'appareil; la température très BASSE à laquelle ils se trouvent peut provoquer des brûlures.
• Cet appareil est lourd. Faites attention lors du déplacement.
• Faites très attention lorsque vous déplacez l'appareil afin de ne pas endommager des parties du circuit de réfrigérant et ainsi d'éviter le risque de fuites de liquide. L'appareil ne doit pas être situé à proximité de radiateurs ou cuisinières à gaz.
• Évitez une exposition prolongée de l'appareil aux rayons solaires.
• Il doit y avoir une circulation d'air suffisante à la partie arrêtée de l'appareil et il faut éviter tout endommagement du circuit réfrigerant.
• Seulement pour congélateurs (sauf modèles encastrés) : un emplacement optimal est la cave.
• Ne pas mettre d'instruments électriques à l'intérieur de l'appareil (sorbetière, par exemple).

Service/réparation

• Une éventuelle modification à l'installation électrique de votre maison qui aurait été nécessaire pour l'installation de l'appareil ne devra être

effectuée que par du personnel qualifié.

• Il est dangereux de modifier ou d'essayer de modifier les caractéristiques de cet appareil.
• Cet appareil contient des hydrocarbures dans son circuit de réfrigérant; l'entretien et la recharge ne doivent donc être effectués que par du personnel autorisé.
• En cas de panne, n'essayez pas de réparer l'appareil vous-même. Les réparations effectuées par du personnel non qualifiée peuvent provoquer des dommages. Contactez le Service Après-Vente le plus proche et n'exigez que des pièces détachées originales.

Installation

Assurez-vous, après avoir installé l'appareil, que celui-ci ne repose pas sur le câble d'alimentation. Important: en cas de dommage au câble d'alimentation, il faudra le remplacer avec un câble spécial ou un ensemble disponibles chez le fabricant ou le service technique après-vente. L'appareil se réchauffe sensiblement au niveau du condenseur et du compresseur. Veillez à ce que l'air circule librement tout autour de l'appareil. Une ventilation insuffisante entraînerait un mauvais fonctionnement et des dommages sur l'appareil. Suivez les instructions données pour l'skeleton. - A cause du système de transport, l'huile contenue dans le compresseur pourrait s'écouer dans le circuit réfrigérant. Attendez 2 heures au moins avant de brancher l'appareil pour permettre à l'huile de refluer dans le compresseur.

Utilisation

• Les réfrigérateurs et/ou congélateurs ménagers sont destinés uniquement à la conservation et/ou congélation des aliments et des boissons. Pour le bon fonctionnement de votre appareil, la température ambiante du local doit être comprise entre +18°C et +43°C (Classe T); +18°C et +38°C (Classe ST); +16°C et +32°C (Classe N); +10°C et +32°C (Classe SN); La classe d'appartenance est indiquée sur la plaque signalétique.

ATTENTION: En dehors des températures ambiantes indiquées par la classe climatique d'appartenance de ce produit, il est obligatoire de respecter les indications suivantes: lorsque la température ambiantes descend sous la valeur minimum, la température de conservation du compartiment congélateur peut ne pas être garantie; il est donc conseillé de consommer les produits que ce dernier contient au plus vite.

• Un produit décongelé ne doit jamais être recongelé. Suivez les indications du fabricant pour la conservation et/ou congélation des aliments.
• Dans tous les appareils de réfrigération et condensation il y a des surfaces qui se couvrent de givre. Suivant le modèle, ce givre peut être éliminé automatiquement (dégivrage automatique) ou bien manuellement.
• N'essayez jamais d'enlever le givre avec un objet métallique, vous risqueriez d'endommager irréparablement l'évaporateur. N'employez pour cela que la spatule en plastique livrée avec l'appareil.
• De même, ne décollez jamais les bacs à glace avec un couteau ou tout autre objet tranchant.
• Ne placez ni bouteilles ni boîtes de boissons gazeuses dans le congélateur/compartment à basse température, elles pourraient exploser.

Protection de l'environnement

Cet appareil ne contient pas, dans son circuit de réfrigérant et ses matières isolantes, de gaz réfrigérant nocif à la couche d'ozone. L'appareil ne doit pas être mis au rebut avec les ordures ménagères et la ferraille. Il faut éviter d'endomager le circuit de réfrigérant, surtout à l'arrêt de l'appareil, près de l'échangeur thermique. Vous pouvez vous renseigner sur les centres de ramassage auprès de votre bureau municipal. Les matériels utilisés dans cet appareil identifiés par le symbole sont recyclables.

Élimination des vieux appareils

Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit plutôt être remis au point de ramassage concerné, se chargeant du recyclage du matériel électrique et électronique. En vous assurant que ce produit est éliminé correctement, vous favorisez la prévention des conséquences négatives pour l'environnement et la santé humaine qui, sinon, seraient le résultat d'un traitement inapproprié des déchets de ce produit. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de votre région, votre service d'élimination des déchets ménagers ou le magasin où vous avez acheté le produit.

Renseignements pour l'elimination des matériaux d'emballage

Tous les matériaux et les accessoires utilisés pour emballer nos grands électroménagers, sauf ceux qui sont en bois recyclables et peuvent donc se récupérer.

• Déposez les emballages en papier, en carton et en carton ondulé aux endroits prévus pour le ramassage de ce genre de matériel.
• Mettez les pièces en plastique dans les conteneurs prévus à ce effet. Si ce genre de conteneurs n'existe pas encore à l'endroit où vous habitez, vous pouvez éliminer les matériaux en question en les mettant dans les ordures ménagères.

Pour les emballages de matières plastiques recyclables, par exemple :

Les exemples portent les symboles suivants:

PE pour polyéthylène** 02 = ^ PE-HD; 04 = ^ PE-LD PP pour le polypropylène PS pour le polystyrène

Pièces en matière plastique

Pour faciliter l'élimination et : ou le recyclage des matériaux, la plupart des pièces de l'appareil ont une contre-marque qui en facilite l'identification.

Avertissements et conseils importants 18

Renseignements pour l'élimination des matériaux d'emballage 19

Utilisation - Nettoyage - Mise en service - Réglement de la température - Réfrigération 20

Utilisation - Congélation - Conservation des produits surgelés - Décongélation - Glaçons 21

Utilisation - Clayettes amovibles - Balconnets Accumulateurs thermiques - Calendrier de congélation.22

Conseils - Conseils pour la réfrigération - Conseils pour la congélation - Conseils pour la surgélation.23

Entretien - Nettoyage - Arrêt prolongé - Changement de l'ampoule - Dégivrage 24

Anomalie de fonctionnement 25

Information techniques - Installation - Emplacement - Branchement

électrique 26

Réversibilité des portes 27

Installation - Instructions pour l'encastrement 27

Conditions de Garantie 31

Nettoyage

L'appareil étant convenablement installé, nous vous conseillons de le nettoyer soigneusement avec de l'eau tiède savonnée, pour enlever l'odeur caractéristique de «neuf».

N'utilisez pas de produits abrasifs, de poudre à récurer ni d'éponge métallique.

Mise en service

Branchez la prise de courant et ouvrez la porte. Tournez le bouton du thermostat dans le sens des aiguilles d'une montre au-delà de la position «O» (arrêt).

L'appareil est ainsi en état de fonctionnement.

Réglage de la température

La température est régée automatiquement et peut être augmentée (moins froid) en tournant le bouton vers les nombres les plus bas ou bien diminuée (plus froid) en le tournant vers les nombres les plus élevés. En tout cas, l'exacte position doit être repérée en considérant que la température interne dépend des facteurs suivants:

• température ambiante; fréquence d'ouverture des portes;
• quantité d'aliments conservés;
• emplacement de l'appareil.

Une position moyenne est la plus indiquée.

Pour arrêter le fonctionnement, placez l'indicateur du bouton en correspondance avec le symbole «O».

Important

Si le thermostat est réglé sur la position de froid maximum, lorsque la température ambiante est élevée et que l'appareil est plein, il est possible que le compresseur fonctionne en régime continu. Dans ce cas, il y a un risque de formation excessive de givre sur la paroi postérieure à l'intérieur de l'appareil. Pour éviter cet inconvénient, placez le thermostat sur une position moins élevée, de façon à permettre un dégivrage automatique et, par conséquent, des économies de courant.

Réfrigération

Pour obtenir le meilleur rendement du compartiment réfrigérateur:

N'introduisez pas d'aliments encore chauds ou de liquides en évaporation dans la cuve; - couvrez les aliments, surtout s'ils sont aromatiques; - placez les denrées de façon à ce que l'air puisse circuler tout autour.

Congélation

Le compartiment à 4 étoiles sert à congeler des aliments frais et à conserver des denrées congelées et surgelées pendant un certain temps.

Pour congeler les aliments frais il n'est pas nécessaire de régler le thermostat sur une position différente de celle employée en état de fonctionnement habituel.

Toutefois, si vous désirez congeler plus rapidement, vous pouvez régler le thermostat sur une position plus froide, tout en veillant à ce que la température ne descende pas en dessous de 0°C dans le compartiment réfrigerateur. Dans ce cas, il faudra ramener le thermostat sur une position moins froide.

Conservation des produits surgelés

À la première mise en fonctionnement ou après un arrêt prolongé, faites fonctionner l'appareil pendant deux heures au moins, avec le bouton du thermostat sur la position de froid maximum. Ramenez ensuite le thermostat sur une position moyenne.

Si l'on doit ranger de grandes quantités d'aliments, on peut enlever de l'appareil tous les tiroirs ou les paniers et placer directement les aliments sur les clayettes refroidissantes en faisant attention à ne pas dépasser la limite de charge se trouvant sur le côté du compartiment supérieur (là où il est prévu).

Attention

En cas de décongélation accidentelle, par exemple en cas de coupure de courant, si la période d'interruption est supérieure à la valeur du "autonomie, en cas de panne" indiquée dans le tableau des données techniques, il sera nécessaire de consommer rapidement les aliments ou de les cuisiner aussitôt et de les recongeler (à proufs qu'ils ont refroidi).

Décongélation

Avant d'être utilisés, les aliments congelés ou surgelés doivent être décongelés dans le réfrigérateur ou à température ambiante, selon le temps dont on dispose pour cette opération. S'il s'agit de produits minces ou divisés, placez-les directement à cuire : dans ce cas le temps de cuisson sera plus long.

Glaçons

L'appareil est équipé d'un ou de plusieurs bacs à glace pour faire des glaçons. Il faut remplir ces bacs d'eau potable et les placer dans le congélateur. N'employez pas d'objet métallique pour décoller les bacs à glace.

Clayettes amovibles

Les glissières se trouvant sur les parois de la cuve vous permettent de positionner les clayettes à différentes hauteurs, selon vos besoins. Pour une meilleure utilisation de l'espace, vous pouvez superposer les demi-clayettes avant aux demi-clayettes arrière.

Balconnets

Il est possible de modifier la position en hauteur des balconnets sur la contre-porte selon vos besoins et le volume des denrées à stocker. Pour les enlever, poussez-les vers le haut.

Accumulateurs thermiques

2 accumulateurs thermiques sont fournis dans le congélateur; ils permettent de prolonger le temps de conservation des aliments en cas de coupure de courant ou de panne. Ils doivent être placés dans le tiroir supérieur.

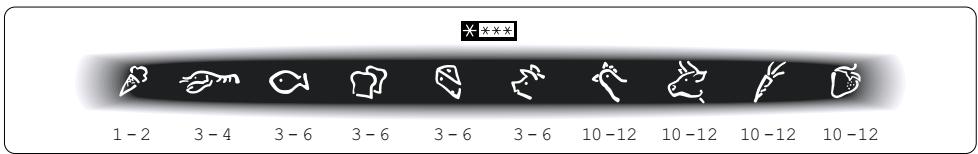

Calendrier de congélation

Les symboles correspondant à différents types de produits congélés.

Les chiffres indiquent la durée de conservation en mois du type correspondant de produit. La durée de conservation supérieure ou inférieure est valorable en fonction de la qualité des alimentés et du traitement qu'ils ont subi avant la congélation.

Où placer les denrées?

Viande (de toutes sortes) : enveloppez-la dans des sachets en plastique et placez-la sur la tablette en verre au-dessus du(des) bac(s) à légumes.

La période de conservation est de 1 à 2 jours au maximum.

Aliments cuits, plats froids, etc. : placez-les, bien couverts, sur une clayette.

Fruits et légumes: bac(s) à légumes (une fois nettoyés).

Beurre et fromage: enveloppez les soigneusement dans des feuilles d'aluminium ou de polyéthylène et mettez-les dans les casiers appropriés.

Lait en bouteille: à placer dans l'un des balconnets de la contreporte.

Bananes, pommes de terre, oignon et ail ne doivent pas être placés dans le réfrigérateur, s'ils ne sont pas conditionnés.

Conseils pour la congélation

Règles à respecter pour la congélation:

• le pouvoir max. de congélation par 24 heures figure sur la plaque signalétique;
• le processus de condensation prend 24 heures. Il vaut mieux ne pas ajouter d'autres aliments à condenser pendant ce laps de temps; les produits destinés à la congélation doivent être frais, bien nettoyés et d'excellente qualité;
• préparez de petites portions, de façon à faciliter la congélation et à permettre de ne décongeler que la quantité nécessaire;
• enveloppez les denrées dans du papier d'aluminium ou de polythène, en éliminant les bulles d'air et en fermant bien les paquets;
• éviter de placer des produits à congeler en contact avec des denrées déjà entrepôtées, pour éviter d'enlever la température;
• Les aliments maigres se conservent moins bien et plus longtemps que les gras; le sel réduit la durée de conservation;
• Ne consommez pas les batonnets glacés tout de suite après les avoir sortis du congélateur. La température très basse à laquelle ils se trouvent peut provoquer des brûlures:
• indiquez sur chaque paquet la date de congélation, afin de pouvoir contrôler le temps d'entreposage;
• ne placez ni bouteilles ni boites de boissons gazeuses dans le congélateur, car elles poursraient éclater.

Conseils pour la surgélation

Comment utiliser ce compartiment au maximum:

• vérifie que les alimentents aient bien été conservés en magasin ; assurez-vous que le transport, du moment de l'achat jusqu'à celui de la mise en place dans le compartment, dure le moins longtemps possible ;
• Évitez d'ouvrir trop souvent la porte et ne la laissez ouverte que le temps nécessaire.
• Il convient de faire très attention, car les aliments dégelés ne peuvent être recongelés.
• Ne dépassez jamais la date limite d'utilisation généralement marquée sur les paquets.

Débranche l'appareil avant toute mention.

Attention: Cet appareil contient des hydrocarbures dans son circuit de réfrigérant; l'entretien et la recharge ne doivent donc être effectués que par du personnel autorisé.

Arrêt prolongé

Lorsque l'appareil doit rester à l'arrêt pendant un certain temps, prenez les précautions suivantes : débranchez la prise de courant ; videz l'appareil ; dégivrez-le et nettoyez-le à fond ; laissez les portes entrouvertes pour faire circuler de l'air, de façon à éviter les mauvaises odeurs.

Changement de l'ampoule

L'ampoule d'éclairage dans le compartiment réfrigérateur est accessible si on effectue les opérations suivantes:

• dévissez la vis de fixation du plafonnier;
• décrochez la partie mobile en exerçant une pression sur celle-ci comme indiqué dans la figure.

Lorsque la porte est ouverte, si l'ampoule ne s'allume pas, il faut contrôler qu'elle soit bien vissée ; si cela n'élimine pas le problème, mettre une autre ampoule qui ait la même puissance. La puissance maximale est indiquée sur le diffuseur.

Dégivrage

Le dégivrage du compartiment réfrigérateur s'effectue automatiquement, à chaque arrêt du compresseur. L'eau de dégivrage est évacuée dans un bac situé à l'arrière de l'appareil où elle s'évapore.

Nous recommandons de nettoyer périodiquement l'orifice d'écoulement de l'eau de dégivrage se trouvant dans la partie centrale de la gouttière du compartiment réfrigérateur afin d'éviter que l'eau, en débordant, ne coule sur les denrées stockées dans la cuve. Utilisez à cet effet le bâtonnet se trouvant dans l'orifice.

Dans le congélateur, par contre, il faut éliminer le givre à chaque fois qu'il y a une couche épaisse qui s'est formée (de 4 mm environ), en se servant de la spatule en plastique qui est livrée avec l'appareil. Pendant que l'on effectue cette opération, il n'est pas nécessaire de couper le courant ou d'enlever les denrées qui se trouvent dans le compartiment.

Nettoyage

N'utilisez jamais d'objets métalliques pour nettoyer l'appareil; vous risquez de l'endommager.

Nettoyez périodiquement l'intérieur de votre appareil avec de l'eau tiède et du bicarbonate de soude. Rincez et séchez soigneusement.

Dépoussièrez le condenseur situé à l'arrière de l'appareil à l'aide d'une brosse ou d'un aspirateur. Une accumulation de poussière risquerait de diminuer le rendement de l'appareil.

Pour effectuer un dégivrage complet, procédez de la manière suivante:

1. tournez le bouton du thermostat sur la position «O» ou débranchez l'appareil;
2. enveloppez les denrées dans plusieurs feuilles de papier journal et conservez-les dans un endroit frais;
3. maintenez la porte ouverte, utilisez la spatule comme gouttière et placez-la dans la partie centrale, en bas, de l'appareil, placez au-dessous une cuvette pour recevoir l'eau de dégivrage.
4. Épongez et séchez soigneusement les parois et le fond; conservez la spatule pour toute utilisation future.
5. Ramenez le bouton du thermostat sur la position désirée ou rebranchez l'appareil.
6. Après 2-3 heures de fonctionnement, l'appareil est à nouveau prêt pour la conservation des produits surgelés.

Important:

Pour cette opération n'utilisez jamais d'objet métallique qui risquerait de détériorer l'appareil. N'utilisez jamais de dispositifs mécaniques ou autres moyens artificiels pour accélérer le dégivrage, à part des préconisés.

L'élevation de température des denrées congélées peut diminuer leur durée de conservation.

Anomalie de fonctionnement

Si l'appareil marche mal, il faut contrôler:

• si la fiche est bien branchée à la prise de courant et si l'interrupteur est;
• s'il n'y a pas de panne de courant;
• si les commandes sont bien dans la bonne position;
• s'il y a des traces d'eau au fond du compartiment et si l'orifice d'écoulement de l'eau de dégivrage

est bouché (voir chapitre "Dégivrage").

Une fois que tous ces contrôles ont été effectués, si l'anomalie de fonctionnement persiste, adressez-vous au Service Après-Vente le plus proche.

Pour que l'intervention soit plus rapide, au moment de l'appel, il vaut mieux indiquer le code du modèle et le numéro d'immatriculation, qui se trouvent sur le certificat de garantie ou sur la plaque d'immatriculation placée à l'intérieur de l'appareil, à gauche et en bas.

Informations techniques

Capacité nette en litres du réfrigérateur	210
Capacité nette en litres du congélateur	70
Consommation d'énergie en kWh/24h	0,87
Consommation d'énergie en kWh/année	318
Pouvoir de congélation en kg/24h	4
Autonomie, en cas de panne, heures	20

Tous les renseignements techniques sont indiqués sur la plaque signalétique qui se trouve sur le côté gauche de l'appareil.

Emplacement

Placez de préférence votre appareil loin d'une source de chaleur (chauffage, cuisson ou rayons solaires trop intensés).

Pour l'encastrement, rapportez-vous aux instructions relatives ci-jointes.

Branchement électrique

Contrôlez, avant de brancher l'appareil, que le voltage et la fréquence indiqués sur la plaque signalétique correspondent à ceux de leur réseau. Tolerance admise: ±6%.

Pour l'adaptation de l'appareil à des voltages différents, l'adjonction d'un autotransformateur d'une puissance adéquate est indispensable.

Il faut absolument brancher l'appareil à une prise de terre réglementaire.

C'est pour cela que la prise du câble d'alimentation est munie d'un contact prévu expressément. Si la prise de courant du réseau domestique n'est pas branchée à la terre, branchez l'appareil à une prise de terre à part, conformément aux normes en vigueur, en vous adressant à un technicien spécialisé.

Le fabricant décline toute responsabilité, si cette norme de prévention des accidents n'est pas respectée.

Cet appareil est conforme aux Directives Communautaires suivantes:

• 87/308 CEE du 2.6.87 concernant la suppression des interférences radioélectriques
• 73/23 CEE 19/02/73 (Basse Tension) et modifications successives;
• 89/336 CEE 03/05/89 (Compatible Électromagnétique) et modifications successives.

Réversibilité des portes

L'appareil est livré avec l'ouverture à droite. Pour changer le sens d'ouverture de la porte, suivez les indications ci-dessous pour l'installation.

1. Dévissez le pivot supérieur et enlevez la charnière
2. Retirez le pivot et la porte supérieurs.
3. Dévissez la charnière intermédiaire et retirez les caches sur le côté opposé.
4. Retirez la porte inférieure.
5. Dévissez le pivot inférieur et fixez-le sur le côté opposé.
6. Replacez la porte inférieure.
7. Fixez la charnière intermédiaire et placez les caches sur le côté opposé.
8. Remettez la porte supérieure en place, fixez le pivot supérieur et la pièce d'écartement sur le côté opposé.

Instructions pour l'encastrement

Dimensions de la niche

Hauteur (1) 1780 mm

Profondeur (2) 550 mm

Largeur (3) 560 mm

Pour des raisons de sécurité, la ventilation doit être prévue comme indiqué ci-contre.

Attention: veillez à ne pas obstruer les ouvertures de ventilation.

Il est également nécessaire que la niche soit équipée d'un conduit d'aération ayant les mesures suivantes :

profondeur 50 mm

largeur 540 mm

Veillez à maintenir une distance de 44 mm en bas de l'appareil entre le bord de l'appareil et la paroi du meuble.

Le cache charnière inférieur qui se trouve dans le sac d'accessoires sert à garantir la position exacte du meuble et de l'appareil.

Veillez également à ce que l'appareil n'écrase pas le câble d'alimentation.

Fixez l'appareil à l'aide des 4 vis livrées à cet effet.

(I = courtes) (P = longues)

Appliquez le joint à pression, entre l'appareil et le meuble.

Sur le cache plastique (E), qui sert à recouvrir la charnière et le pivot, retirez la pièce indiquée, comme illustré.

Cette opération est facilitée par la présence d'une rainure, à l'intérieur du cache charnière, qui facilite le retrait de cette pièce.

Retirez la pièce marquée d'un DX, si le pivot est inséré dans la charnière droite, ou la pièce marquée d'un SX si le pivot est inséré dans la charnière gauche.

Appliquez les caches (C-D) sur les ailettes des butées et dans les trous des charnières.

Appliquez la grille d'aération (B) et les couvre-chemises (E).

Séparer les pièces Ha, Hb, Hc, Hd comme l'indique la figure.

Poser la glissière (Ha) sur la partie interne de la porte du meuble dessus et dessous comme l'indique la figure et marquer la position des trous externes. Après avoir pratiqué les trous, fixer la glissière avec les vis fournies.

Fixer par encliquetage le couvercle (Hc) sur la glissière (Ha).

Ouvrir la porte de l'appareil et celle du meuble à environ. Introduire l'équerre (Hb) dans la glissière (Ha). Tenir ensemble la porte de l'appareil et celle du meuble et marquer la position des trous comme l'indique la figure.

Enlever les équerres et marquer à 8 mm du bord extérieur de la porte avec le clou (K).

Remettre l'équerre en place sur la glissière et fixer avec les vis fournies.

Pour effectuer l'éventuel alignement de la porte du meuble, utiliser le jeu des trous ovales.

À la fin des opérations, il est nécessaire de contrôler que la porte de l'appareil se ferme parfaitement.

Fixer par encliquetage le couvercle (Hd) sur la glissière (Hb).

En cas de fixation latérale de l'appareil au meuble colonne, desserrez les vis des équères (D) et déplacez celles-ci d'après la Fig.

Fixez à nouveau. Appliquez le couvercle (E).

La réversibilité des portes une fois effectuée, contrôlez que les joints magnétiques adhèrent à la carrosserie. Si la température à l'intérieur de la pièce est trop basse (en hiver, par exemple), il se peut que le joint n'adhère pas parfaitement. Dans ce cas, si on ne veut pas attendre que les joints retrouvent leurs dimensions naturelles après un certain temps, on pourra accélérer ce processus en chauffant la partie intéressée à l'aide d'un sèche-cheveux.

Declaration de conditions de garantie.

Nos appareils sont produits avec le plus grand soin. Malgré cela, un défaut peut toujours se présenter. Notre service clientèle se chargera de réparer ceci sur demande, pendant ou après la période de garantie. La durée de vie de l'appareil n'en sera pas pour autant amputée.

La présente déclaration de conditions de garantie est basée sur la Directive de l'Union Européenne 99/44/CE et les dispositions du Code Civil. Les droits légaux dont le consommateur dispose au titre de cette législation ne peuvent être altérés par la présente déclaration de conditions de garantie.

Cette déclaration ne porte pas atteinte aux obligations de garantie du vendeur envers l'utilisateur final.

L'appareil est garanti dans le cadre et dans le respect des conditions suivantes :

1. Compte tenu des dispositions stipulées aux paragraphes 2 à 15, nous remédierons sans frais à toute défectuosité qui se manifeste au cours de la période de 24 mois à compter de la date de livraison de l'appareil au premier consommateur final. Ces conditions de garantie ne sont pas d'application en cas d'utilisation à des fins professionnelles ou de façon équivalente.
2. La prestation sous garantie implique que l'appareil est remis dans l'état qu'il avait avant que la défectuosité ne survienne. Les composants défectueux sont remplacés ou réparés. Les composants remplacés sans frais deviennent notre propriété.
3. Afin d'éviter des dommages plus sévères, la défectuosité doit immédiatement être portée à notre connaissance.
4. L'application de la garantie est soumise à la production par le consommateur des preuves d'achat avec la date d'achat et/ou la date de livraison.
5. La garantie n'interviendra pas si des dommages causés à des pièces délicates, telles que le verre (vitrocérémént), les matières synthétiques et le caoutchouc, résultat d'une mauvaise utilisation.
6. Il ne peut pas être fait appel à la garantie pour des anomalies bénignes qui n'affectent pas la valeur et la solidité générales de l'appareil.
7. L'obligation de garantie perd ses effets lorsque les défectuosités sont causées par :
8. une réaction chimique ou électrochimique provoqué ées,
9. un contact avec des produits agressifs.
10. La garantie ne s'applique pas pour les défectuosités, sont dues au transport, survenues en dehors de notre responsabilité. Cel
11. Ne sont pas couvertes par la garantie, les défectuosités qui proviennent de réparations ou d'interventions pratiquées par des personnes non qualifiées ou incompetence, ou qui ont pour cause l'adjonction d'accessoires ou de pièces de rechange non d'origine.
12. Les appareils aisément transportables doivent être délivrés ou envoyés au service clientèle. Les interventions à domicile ne peuvent s'entrevoir que pour des appareils volumineux ou pour des appareils encastrables.
13. Si des appareils sont encastrés, sous-encastrés, fixés ou suspendus de telle sorte que le retrait et la remise en place de ceux-ci dans leur niche d'encastrment prendraient plus d'une demi-heure, les frais de prestation qui en découlent seront portés en compte. Les dommages connexes causés par ces opérations de retrait et de remise en place sont à charge de l'utilisateur.
14. Si au cours de la période de garantie, la réparation répétée d'une même défectuosité n'est pas conduisante, ou si les frais de réparations sont jugés disproportionnés, le remplacement de l'appareil défectueux par un autre de même valeur peut être accompli en concertation avec le consommateur.

Dans ce cas, nous nous réservons le droit de réclamer une participation financière calculée au prorata de la période d'utilisation écoulée.

13. La réparation sous garantie n'entraîne pas de prolongation de la période normale de garantie, ni le départ d'un nouveau cycle de garantie. 14. Nous octroyons une garantie de douze mois sur les réparations, limitée à la même défectuosité.

1. Hormis les cas où une responsabilité est imposée légalement, cette déclaration de conditions de garantie exclut toute indemnisation de dommages extérieurs à l'appareil dont le consommateur pourrait faire prévaloir les droits. Dans le cas d'une responsabilité reconnaite légalement, la compensation n'excèdera pas la valeur d'achat de l'appareil.

Ces conditions de garantie sont valables uniquement pour des appareils achetés et utilisés en Belgique. Pour les appareils exportés, l'utilisateur doit d'abord s'assurer qu'ils satisfont aux conditions techniques (p. ex. : la tension, la fréquence, les prescriptions d'installation, le type de gaz, etc.) pour le pays concerné respectif, et qu'ils supportent les conditions climatiques et environnementales locales. Pour les appareils achetés à l'étranger, l'utilisateur doit d'abord s'assurer qu'ils répondent bien aux qualifications requises en Belgique. Des adaptations indispensables ou souhaitées ne sont pas couvertes par la garantie et ne sont pas possibles dans tous les cas.

Le service clientèle se tient à votre disposition, également après expiration de la période de garantie.

Adresse de notre service clientèle :

ELECTROLUX HOME PRODUCTS BELGIUM

Bergensesteenweg, 719 - 1502 LEMBEEK

Tel. [phone]
