ZBB7294 - Combinatiekoelkast ZANUSSI - Gratis gebruiksaanwijzing en handleiding

Producttype	Koel-vriescombinatie
Merk	ZANUSSI
Model	ZBB7294
Hoogte	1780 mm
Breedte	560 mm
Diepte	550 mm
Geschat gewicht	65 kg
Voeding	220-240 V, 50 Hz
Netto inhoud koelgedeelte	210 L
Netto inhoud vriesgedeelte	70 L
Energieverbruik	0,87 kWh/24u (318 kWh/jaar)
Vriescapaciteit	4 kg/24u
Autonomie bij stroomuitval	20 u
Klimaatklasse	SN tot T (10°C tot 43°C)
Koeling	Automatisch ontdooien
Vriezen	4 sterren, handmatig ontdooien
Belangrijkste functies	Koelen, vriezen, binnenverlichting, uitneembare legplateaus, verstelbare deurvakken, ijsblokjesbakjes, koudeaccu's
Onderhoud en reiniging	Reinig de binnenkant met lauw water en baking soda, stof het condensorrooster af, ontdooi de vriezer handmatig
Veiligheid	Magnetische sluiting, instructies om insluiting van kinderen te voorkomen, stekker uittrekken voor reiniging, geen metalen voorwerpen gebruiken voor het ontdooien
Reserveonderdelen en repareerbaarheid	Lamp (max vermogen aangegeven op diffuser), plastic spatel, ijsblokjesbakjes. Reparaties alleen door erkend personeel
Omkeerbaarheid deuren	Ja, rechtsdraaiend om te bouwen naar links

Veelgestelde vragen - ZBB7294 ZANUSSI

Hoe stel ik de temperatuur van de koelkast in?

Draai de thermostaatknop met de klok mee voor een koudere temperatuur (hoge cijfers) en andersom. Een gemiddelde stand wordt aanbevolen. Vermijd de maximale stand bij volle lading en hoge omgevingstemperatuur.

Hoe draai ik de richting van de deuren om?

Draai de bovenste en onderste scharnierpinnen los, verwijder de deuren, draai de scharnieren om en bevestig de afdekkingen aan de andere kant. Volg de gedetailleerde instructies in de handleiding. De operatie vereist basisgereedschap.

Hoe reinig ik de binnenkant van de koelkast?

Haal de stekker uit het stopcontact. Reinig met lauw water en baking soda. Spoel en droog grondig. Gebruik nooit schurende producten of metalen sponzen.

Hoe ontdooi ik de vriezer?

Zet de thermostaat op 'O' of haal de stekker eruit. Verwijder het voedsel en bewaar het koel. Gebruik de meegeleverde plastic spatel om het ijs te verwijderen. Gebruik nooit metalen voorwerpen. Droog en veeg schoon voordat u het apparaat weer inschakelt.

Waarom staat er water op de bodem van de koelkast?

De afvoeropening voor het dooiwater kan verstopt zijn. Maak deze regelmatig schoon met het meegeleverde staafje in de opening. Controleer ook of de verdampingsbak aan de achterkant niet vol is.

Wat moet ik doen als het lampje niet brandt?

Controleer of de lamp goed is ingedraaid. Als het probleem aanhoudt, vervang deze dan door een lamp van hetzelfde vermogen (aangegeven op de diffuser). Haal de stekker uit het stopcontact voordat u iets doet.

Hoe vries ik verse voedingsmiddelen in?

Plaats het voedsel in kleine porties in luchtdichte verpakkingen. Zet de thermostaat indien nodig op een koudere stand, maar niet onder 0°C in de koelkast. Overlaad niet en respecteer de vriescapaciteit van 4 kg/24u.

Wat te doen bij langdurige stroomuitval?

Diepgevroren voedsel blijft ongeveer 20 uur goed (autonomie). Als de storing deze tijd overschrijdt, consumeer of kook het ontdooide voedsel snel. Vries nooit een ontdooid product opnieuw in.

Hoe onderhoud ik de condensor aan de achterkant?

Stof de condensor regelmatig af met een borstel of stofzuiger om ophoping van stof te voorkomen, wat het rendement vermindert en het energieverbruik verhoogt.

Waar plaats ik het voedsel in de koelkast?

Vlees op de glazen plank boven de groentelade, fruit en groenten in de lade, zuivelproducten in de deurvakken, flessen in de deur. Bedek het voedsel om geuren te voorkomen.

GEBRUIKSAANWIJZING ZBB7294 ZANUSSI

Het is uiterst belangrijk dat het bij het apparaat behorende instructieboekje bewaard blijft. Zou het apparaat door u aan iemand anders gegeven of verkocht worden, of zou het apparaat in het huis van waaruit u verhuist achterblijven, dan dient de nieuwe gebruiker over het instructieboekje en de daarin opgenomen waarschuwingen te kunnen beschikken.

Indien dit apparaat in de plaats van een oud model met haak- of veersluiting opgesteld wordt, dan is het raadzaam de sluiting van het oude apparaat, dat terzijde gezet wordt, onbruikbaar te maken. Hiermee wordt voorkomen dat spelende kinderen zich erin opsluiten, hetgeen levensgevaarlijk is.

Deze waarschuwingen zijn bedoeld voor uw en andermans veiligheid. U wordt geacht ze gelezen te hebben, alvorens u het apparaat installeert en/of in gebruik neemt.

Algemene veiligheid

• Dit apparaat is niet bedoeld voor gebruik door kinderen, personen met verminderde lichamelijke, zintuiglijke of geestelijke capaciteiten of een gebrek aan kennis en ervaring, tenzij er toezicht is ingesteld door de persoon die verantwoordelijk is voor hun veiligheid of tenzij zij van deze persoon instructies hebben gekregen over het gebruik. Laat kinderen niet zonder toezicht in de buurt van het apparaat.
• Het is gevaarlijk om, in welke vorm dan ook, dit apparaat of de eigenschappen ervan te veranderen.
• Neem voordat u aan ontdooien, schoonmaakwerkzaamheden of het verwisselen van het eventueel aanwezige verlichtingslampje begint, altijd de stekker uit het stopcontact.
• Dit apparaat is zwaar. Delen van randen aan de achterkant en andere kanten zijn scherp. Wees voorzichtig bij het tillen.
• Plaats nooit explosieve stoffen in het apparaat, zoals gasvullingen, benzine, ether, aceton en dergelijke.
• Het direct vanuit een vriesvak, vriesgedeelte of vriezer consumeren van ijslollies en dergelijke kan verbranding van de mondhuid tot gevolg hebben; wacht even.

AFDANKEN. Verwijder de deur(en) of het deksel en knip het aansluitsnoer af, zodat, in afwachting van wegbrengen of weghalen, spelende kinderen zich er niet in kunnen opsluiten of aan een elektrische schok bloot kunnen staan.

Heel goed oppassen tijdens het verplaatsen dat de delen van het koelcircuit niet zodanig worden beschadigd dat de koelvloeistof naar buiten zou kunnen lekken.

Plaats het apparaat niet in de nabijheid van een centrale verwarming of een gasfornuis.

Laat het apparaat niet langdurig in direct zonlicht staan.

Zorg dat er voldoende lucht aan de achterkant

van het apparaat kan circuleren. Vermijd schade aan de koelkringloop.

Alleen voor diepvrieskasten (uitgezonderd ingebouwde): het apparaat kan zeer goed in de kelder geplaatst worden.

Plaats elektrische apparaten (bijv. ijsmachines) nooit in de kast.

Onderhoud / Reparatie

• Een eventueel noodzakelijke wijziging aan de elektrische huisinstallatie of het aansluit snoer, ten behoeve van de installatie van dit apparaat, mag uitsluitend door een daartoe bevoegd persoon uitgevoerd worden. Het betreffende stopcontact dient, ook na eventuele onder- of inbouw, gemakkelijk bereikbaar te zijn. Werkzaamheden welke door personen zonder de noodzakelijke kennis uitgevoerd worden, kunnen schade of letsel tot gevolg hebben.
• Laat inspectie- en/of herstelwerkzaamheden uitvoeren door de ELECTROLUX SERVICE en laat geen andere dan originele DISTRIBUTIE onderdelen plaatsen.
• Dit apparaat bevat koolwaterstoffen in de koelkringloop; het onderhoud en het bijvullen dient daarom uitsluitend door door het bedrijf aangewezen deskundig personeel uitgevoerd te worden.
• Tracht, in geval van storing of een defect, dit apparaat niet zelf te repareren. Reparaties welke door niet-deskundige personen uitgevoerd worden, kunnen tot schade of letsel leiden. Raadpleeg ELECTROLUX SERVICE.

Gebruik

• Huishoudelijke koel- en/of vriesapparaten zijn uitsluitend bedoeld voor het bewaren en/of invriezen van eet- of drinkbare producten.
• De beste resultaten worden bereikt bij een omgevingstemperatuur: tussen +18°C en +43°C (klasse T); tussen +18°C en 38°C (klasse ST); tussen +16°C en 32°C (klasse N); +10°C en 32°C (klasse SN); de klasse staat op het kenplaatje vermeld.

Attentie: u dient niet alleen rekening te houden met de omgevingstemperatuur voor dit type product, maar tevens met de volgende aanwijzingen: wanneer de omgevingstemperatuur onder de aangeduide minimum waarde daalt, wordt de bewaarttemperatuur in het vriesvak niet meer gegarandeerd; u kunt de bewaarde levensmiddelen dan het beste zo snel mogelijk nuttigen.

• Volg de raadgevingen van de fabrikant op met betrekking tot waar en hoe u spijzen en dranken bewaart of invriest. Ontdooide diepvriesproducten mogen, om gezondheidsredenen, niet wederom ingevroren worden.
• De vriezende binnenwanden of -vlakken in het apparaat bevatten koelmiddel. Plaats geen scherpe voorwerpen tegen zo'n wand of vlak en schraap evenmin met metalen voorwerpen rijp of ijs af. Lekkage kan het gevolg zijn, hetgeen een onherstelbare schade aan het apparaat en bederf van de levensmiddelen veroorzaakt.
• Plaats geen koolzuurhoudende of mousserende dranken in het vriesvak, het vriesgedeelte of de vriezer; de blikjes of flesjes kunnen door bevriezing van de inhoud exploderen.

Installatie

• Overtuig u er van dat het apparaat niet op het aansluitsnoer staat.

Belangrijk: Als de voedingskabel beschadigd raakt, moet de kabel, eventueel met stekker, vervangen worden; deze onderdelen zijn verkrijgbaar bij de fabrikant of het servicecentrum.

• De warmte die het apparaat aan de spijzen en dranken onttrekt, moet onbelemmerd aan de omgeving afgestaan kunnen worden. Slechte ventilatie onder, achter en boven het apparaat resulteert in slechte koel- en/of vriesprestaties door ongewild uitschakelen van de compressor of onjuiste werking van de absorptie-unit.
• Plaats het apparaat met zijn achterkant zo dicht mogelijk bij een muur. Hiermee voorkomt u verbrandingsletsel door aanraking van hete tot zeer hete delen.
• Afhankelijk van de wijze van transport kan olie vanuit de compressor in het koelcircuit vloeien. Wacht, na het plaatsen van het apparaat, ten minste een half uur alvorens de stekker in het stopcontact te steken. Na achteroverliggend vervoer ten minste een halve dag. Daarmee geeft u de olie de gelegenheid in de compressor terug te vloeien. Apparaten die van een absorptie-unit voorzien zijn, kunnen direct in bedrijf genomen worden. Controleer circa 24 uur na het in bedrijf stellen of het apparaat naar behoren werkt.

Milieubescherming

Dit apparaat bevat, zowel in het koelcircuit als in de isolatie, geen ozononvriendelijke stoffen.

Het apparaat mag niet samen met huisvuil of gesloopte apparaten weggegooid worden.

Afgedankte koel- en vriesapparaten moeten volgens de plaatselijke regelingen op deskundige wijze verwerkt worden. Informeer bij uw gemeente naar de mogelijkheden in uw woonplaats.

Vermijd dat het koelcircuit beschadigd wordt, vooral aan de achterkant in de buurt van de warmtewisselaar.

De materialen in dit apparaat die voorzien zijn van het symbool zijn geschikt voor recycling.

Weggooien van oude apparaten

Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld, maar moet worden afgegeven bij een verzamelpunt waar elektrische en elektronische apparatuur worden gerecycled. Als u ervoor zorgt dat dit product op de juiste manier wordt verwijderd, voorkomt u mogelijke negatieve gevolgen voor mens en milieu die zich zouden kunnen voordoen in geval van verkeerde afvalverwerking. Voor gedetailleerdere informatie over het recyclen van dit product, kunt u contact opnemen met de gemeente, de gemeentereiniging of de winkel waar u het product hebt gekocht.

AANWIJZINGEN VOOR HET WEGWERPEN VAN VERPAKKINGSMATERIAAL

Het verpakkingsmateriaal van onze grote elektrische huishoudelijke apparaten kan, met uitzondering van houten onderdelen, gerecycled worden en dus bij het kringloopafval worden gezet.

Wij bevelen u aan om:

• Papier, karton en golfkarton in de speciale papierbakken te werpen.
• Plastic verpakkingsmateriaal in de speciaal daarvoor bestemde plastic-containers te gooien. Indien dit soort bakken in uw buurt nog niet voorkomen, mag u het materiaal aan de vuilnisman meegeven.

Als verpakkingsmateriaal gebruiken wij slechts recycleerbare kunststoffen, zoals bijv.: In de voorbeelden staat

PE voor Polyethyleen** 02 = ^ PE-HD; 04 = ^ PE-LD

PP voor Polypropyleen

PS voor Polystyrol

PLASTIC BESTANDDELEN

Om er gemakkelijker achter te komen hoe u het materiaal van dit apparaat moet wegwerpen en/of recycleren, zijn er op verschillende punten herkenbare symbolen op aangebracht.

INHOUD

Waarschuwingen en Belangrijke adviezen 33

Aanwijzingen voor het wegwerpen van verpakkingsmateriaal 35

Het gebruik 36

Reiniging van de binnenkant 36

Ingebruikname 36

Temperatuurinstelling 36

Koelen van levensmiddelen 36

Het invriezen van verse levensmiddelen 37

Bewaren van diepvriesproducten 37

Het ontdooien van ingevroren producten 37

IJsblokjes 37

Verplaatsbare platen 38

Het verplaatsen van deurvakken 38

Koude accu's 38

Diepvrieskalender 38

Tips 39

Tips voor het koelen 39 Tips voor het invriezen 39 Tips voor diepvriesproducten 39

Onderhoud 40

Schoonmaken 40 Geprolongeerd stilstand 40 Vervangen van de lamp 40 Het ontdooien 40

Storingen 41

Plaats van opstelling 42 Elektrische aansluiting 42 Verander de draairichting van de deuren 43 Aanwijzingen voor de geïntegreerde inbouw 43

Garantiebepalingen 47

Reiniging van de binnenkant

Voordat u de kast in gebruik neemt, dient u de binnenkant met lauw water en een neutraal schoonmaakmiddel te reinigen om de typische geur van een nieuw apparaat weg te nemen. Droog vervolgens de wanden goed af.

Gebruik geen schurende schoonmaakmiddelen, waarmee u de afwerkingen van het apparaat zou kunnen beschadigen.

Ingebruikname

Steek de stekker in de wandcontactdoos. Open de deur en draai de thermostaatknop rechtsom uit de stand «O» (STOP-stand). De koelkast is nu in werking.

De werking van de kast kan geheel gestopt worden door de knop in de stand «O» te draaien.

Temperatuurinstelling

De temperatuur wordt automatisch geregeld en kan verhoogd worden (minder koud) door de knop naar een lager cijfer te draaien of verlaagd worden (kouder) door de knop naar een hoger cijfer te draaien. Bij het instellen van de juiste stand dient u er rekening mee te houden dat de temperatuur in het apparaat afhankelijk is van:

• de kamertemperatuur;
• de frequentie waarmee de deuren geopend worden;
• de hoeveelheid levensmiddelen in de kast;
• de plaats van het apparaat.

Wij adviseren u de knop aanvankelijk op de middenstand te draaien.

Attentie

Het kan voorkomen dat, indien de thermostaatknop in de koudste stand gedraaid is, bijvoorbeeld ten gevolge van zeer warme omgevingstemperatuur of het snel willen koelen van grote hoeveelheden dranken, de compressor continu loopt, waardoor automatische ontdooiing van de koelverdamper niet plaatsvindt en zich daarop ijs afzet. Draai, in dat geval, de thermostaatknop op een wat minder koude stand, zodat automatische ontdooiing kan plaatsvinden; hierdoor spaart u tevens energie.

Koelen van levensmiddelen

Voor een optimaal gebruik van de koelruimte adviseren wij u de volgende eenvoudige regels in acht te nemen:

• Plaats geen warme of dampende spijzen of dranken in de koelruimte;
• dek vooral sterk geurend voedsel af of verpak het;
• plaats de levensmiddelen zo, dat de lucht vrij eromheen kan circuleren.

Het invriezen van verse levensmiddelen

In het diepvriesvak kunt u verse levensmiddelen invriezen en diepvriesproducten bewaren.

Voor het invriezen kunt u de thermostaatknop op de gebruikelijke stand laten staan. Wilt u sneller invriezen, dan dient u de thermostaatknop op de koudste stand te draaien. In deze stand kan de temperatuur in het koelvak echter beneden 0°C dalen.

In dat geval dient u de knop op een minder koude stand te draaien.

Bewaren van diepvriesproducten

Indien u de koelkast voor het eerst in gebruik neemt of na een periode van stilstand weer in gebruik neemt, dient u de thermostaatknop op de koudste stand te draaien. Plaats vervolgens de diepvriesproducten na

twee uur in de kast en draai de thermostaat terug naar de gebruikelijke stand.

Als u grote hoeveelheden voedsel moet invriezen, kunt u alle laden en manden uit het apparaat verwijderen en het voedsel direct op de koelplaten leggen. Let erop dat u de maximum belading niet overschrijdt, die vindt u op de zijkant van het bovengedeelte (indien voorzien).

Belangrijk

Als, bijvoorbeeld door stroomuitval die langer duurt dan aangegeven wordt in de tabel technische gegevens bij 'tijd om van -18°C naar -9°C te gaan per uur', de opgeslagen producten onopzettelijk ontdooid worden, moeten ze direct geconsumeerd worden of onmiddellijk toebereid en na afkoeling opnieuw ingevroren.

Het ontdooien van ingevroren producten

De diepvriesproducten moet u vóór gebruik in de koelkast of bij kamertemperatuur laten ontdooien, al naar gelang de beschikbare tijd.

Kleine of in stukken ingevroren producten kunnen onmiddellijk gekookt of gebakken worden. De kook- of baktijd zal dan natuurlijk iets langer zijn.

IJslaatjes

Bij het apparaat worden 1 of meerdere ijslaatjes voor het maken van ijsblokjes geleverd.

Vul ze met drinkwater en plaats ze in het vriesvak.

Gebruik geen metalen voorwerpen om de laatjes los te wrikken!

Verplaatsbare platen

De koelkastwanden zijn van richels voorzien, zodat u de platen naar wens op verschillende hoogten kunt plaatsen.

U krijgt meer ruimte in de koeler, wanneer u het voorste deel van de rekjes omklapt.

Het verplaatsen van deurvakken

De ruimte tussen deurvakken kan naar behoefte aangepast worden. Ga daartoe als volgt te werk:

Trek het vak geleidelijk aan in de door de pijlen aangegeven richting totdat het loskomt. Daarna verplaats het vak op de gewenste hoogte.

Koude accu's

De vriezer is voorzien van 2 thermische accu's (eutectische massa), die de bewaartijd verlengt in geval van stroomuitval of storing. De accu's bevinden zich in de bovenste la.

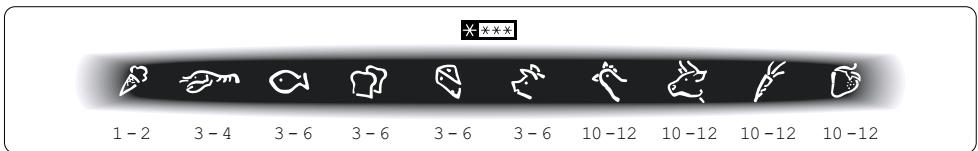

Diepvrieskalender

De symbolen geven de diverse soorten diepvriesproducten aan.

De getallen geven voor ieder soort diepvriesproduct de opslagtijd in maanden aan. Of de hoogste of de laagste waarde van de aangegeven opslagtijd geldt, hangt af van de kwaliteit van de levensmiddelen en de behandeling voorafgaand aan het invriezen.

Tips voor het koelen

Enkele praktische tips:

Vlees (alle soorten): in plastic zakjes op de glazen plaat boven de groentelade geplaatst.

Bewaar vlees niet langer dan een of twee dagen.

Gekookt voedsel, koude schotels enz.: kunnen, goed afgedekt, op elk rooster geplaatst worden.

Fruit en groente: worden schoongemaakt en in de groentelade(n) gelegd.

Boter en kaas: worden, om blootstelling aan de lucht te voorkomen, in speciale koeldozen bewaard of in plastic- of aluminiumfolie verpakt.

Flessen melk: worden, goed gesloten, in het flessenrek geplaatst.

Enkele belangrijke tips:

• De maximale hoeveelheid levensmiddelen die u in 24 uur kunt invriezen, staat aangegeven op het typeplaatje.
• Het invriezen duurt 24 uur. Voeg gedurende deze tijd geen andere in te vriezen levensmiddelen toe. Vries uitsluitend verse, goed schoongemaakte en eerste kwaliteit levensmiddelen in.
• Verdeel de levensmiddelen in handzame porties. Deze vriezen sneller in en bij later gebruik hoeft u slechts de benodigde hoeveelheid te ontdooien.
• Verpak de levensmiddelen in aluminiumfolie of kunststoffolie. Sluit de pakjes goed en luchtdicht af.
• Zorg ervoor dat in te vriezen pakjes niet in aanraking komen met reeds ingevroren producten; de temperatuur van deze laatste zou daardoor kunnen stijgen. Mager voedsel is ingevroren langer houdbaar dan vet voedsel. Ook zout verkort de houdbaarheid. Vermijd rechtstreekse consumptie van ijslolly's uit het vriesvak; u zou uw mondhuid kunnen verbranden.
• Schrijf de invriesdatum op de pakjes zodat u de houdbaarheidsduur kunt controleren.
• Plaats geen koolzuurhoudende of mousserende dranken in het vriesvak; de blikjes of flessen zouden kunnen ontploffen.

Tips voor diepvriesproducten

Neem de volgende regels in acht:

• Controleer dat de diepvriesproducten in de winkel op de juiste wijze bewaard worden.
• Breng de diepvriesproducten na aankoop zo snel mogelijk over naar het vriesvak. Open de deur altijd zo weinig en zo kort mogelijk.
• Wees heel voorzichtig bij aankoop van diepvriesproducten, want gedeeltelijk ontdooide waren mag u niet opnieuw invriezen.
• Noteer de fabrikatiedatum en respecteer de vervaldatum van de fabrikant.

Neem vóór iedere handeling altijd eerst de stekker uit de wandcontactdoos.

Belangrijk

Dit apparaat bevat koolwaterstoffen in het koelcircuit; onderhoud en bijvulling dient daarom uitsluitend door bevoegd personeel uitgevoerd te worden.

Geprolongeerde stilstand

Wij adviseren u vóór de periode dat de koelkast niet gebruikt wordt, de volgende handelingen uit te voeren:

• Neem de stekker uit de wandcontactdoos;
• Verwijder alle spijzen en dranken uit de kast;
• Laat de kast geheel ontdooien en maak de binnenwanden, rekken, korven en dergelijke goed schoon;
• Laat de deuren open staan, teneinde het ontstaan van onaangename geur te voorkomen.

Vervangen van de lamp

Het lampje van de koelkast is op de volgende wijze bereikbaar:

Schroef het afschermkapje los; verwijder het losse deel door er lichte druk op uit te oefenen (zie figuur).

Indien met open deur het lampje niet brandt, kijk dan eerst of het soms los in de fitting zit. Als het lampje dan nog niet brandt, vervang het dan door een lampje met hetzelfde vermogen.

Het maximale vermogen is op het afschermkapje aangegeven.

Het ontdooien

Het ontdooien van de koelkast heeft automatisch plaats elke keer dat de compressor stopt. Het dooiwater wordt via een afvoerkanaaltje opgevangen in een bakje dat zich aan de achterkant van het apparaat boven de compressor bevindt. Hier verdampt het water.

Wij raden u aan het gaatje in het afvoerkanaal regelmatig schoon te maken, teneinde te voorkomen dat het dooiwater de levensmiddelen nat maakt. Gebruik voor het doorprikken het staafje dat zich in het gaatje bevindt.

Periodieke reiniging

Maak, afhankelijk van de omgeving, één tot twee keer per jaar de condensor en de motor (beide aan de achterkant van de kast) stofvrij met een borstel of stofzuiger met borstel. Stof belemmert de warmteafgifte en verhoogt zodoende het energieverbruik. Naar behoefte kunt u de buitenkant van de kast lappen met lauwwarm water en een neutraal huishoudschoonmaakmiddel, daarna afnemen met schoon water. Het verdient aanbeveling de buitenkant af en toe in de witte (auto-)was te zetten.

In het vriesvak dient u de rijp te verwijderen, wanneer deze een laag van circa 4 mm vormt.

Gebruik hiervoor de meegeleverde plastic spatel.

Voor het uitvoeren van deze handeling hoeft u het apparaat niet uit te schakelen of het vriesvak leeg te maken. Wanneer zich een dikke laag ijs gevormd heeft, dient u het gehele apparaat te ontdooien.

Ga als volgt te werk:

1. draai de thermostaatknop op «O» of trek de steker uit het stopcontact; omwikkel de levensmiddelen met meerdere kranten en bewaar ze op een koele plaats;
2. omwikkel de levensmiddelen met meerdere kranten en bewaar ze op een koele plaats;
3. laat de deur open staan;
4. steek de kunststof schraper in de opening onder het diepvriesvak en plaats er een schaaltje onder;
5. Bewaar de schraper na het ontdooien om hem later te gebruiken; laat de deur open staan
6. bedenk dat, in verband met uw vloerbedekking, mogelijk wat dooiwater van de deur kan lopen. Maak, na het ontdooien, de binnenwanden van het vriesvak schoon en zeem ze goed droog;
7. draai de thermostaatknop in de gewenste stand of steek de steker weer in het stopcontact.
8. Na twee of drie uur kunt u de diepvriesproducten weer terugplaatsen.

Belangrijk:

Gebruik voor het verwijderen van de rijp nooit metalen voorwerpen; u zou uw koelkast kunnen beschadigen.

Gebruik geen voorwerpen of methodes om het ontdooiproces te versnellen die niet door de fabrikant zijn aangegeven.

Temperatuurstijging van diepvriesproducten kan hun houdbaarheidsduur verkorten.

STORING

Indien het apparaat niet of niet goed functioneert, controleer dan:

of de stekker goed in het stopcontact zit; of de elektriciteit soms uitgevallen is; of de thermostaatknop op de juiste stand staat; - en indien er water op de bodem van de koeler ligt, of het afvoerkanaaltje soms verstopt is (zie

hoofdstuk "Het ontdooien").

Kunt u de storing niet zelf lokaliseren en verhelpen, raadpleeg dan de dichtstbijzijnde servicedienst.

Geef het model en het typenummer van de kast op. Deze gegevens vindt u op het garantiebewijs of op het typeplaatje dat zich linksonder aan de binnenzijde van het apparaat bevindt.

TECHNISCHE GEGEVENS

Netto inhoud in liter van het koelgedeelte	210
Netto inhoud in liter van het vriesgedeelte	70
Energieverbruik in kWh/24h	0,87
Energieverbruik in kWh/jaar	318
Invriescapaciteit in kg/24h	4
Tijd om van -18°C maar -9°C te gaan per eer	20

Deze gegevens vindt u op het garantiebewijs of op het typeplaatje van het apparaat.

INSTALLATIE

Plaats van opstelling

Plaats het apparaat UIT de buurt van warmtebronnen: centrale verwarming, kachels, felle zonnestralen enz.

Zie voor inbouw de betreffende aanwijzingen.

Elektrische aansluiting

Overtuig u ervan dat de netspanning en de netfrequentie, welke op het typeplaatje in de kast staan aangegeven, overeenkomen met de netspanning en de netfrequentie in uw woning. Een afwijking op de netspanning tot plus of minus 6% is toegestaan. Bij aansluiting op een andere spanning dient u een geschikte transformator te gebruiken. De stekker mag alleen geplaatst worden in een geaard stopcontact.

De kast is daarom voorzien van een speciaal drieaderig snoer, geschikt voor een geaard stopcontact. Mocht het stopcontact in uw woning niet geaard zijn, dan dient een erkend installateur het apparaat volgens de geldende normen te aarden.

Wij wijzen u erop dat schade of letsel, veroorzaakt door het niet voldoen aan dit veiligheidsvoorschrift, niet onder de verantwoordelijkheid van de fabrikant valt.

Dit apparaat voldoet aan de volgende EEG-richtlijnen:

• 87/308 EG-richtlijn van 2.6.87 met betrekking tot de radio-ontstoring.
• 73/23 EG-richtlijn van 19/02/73 (Laagspanning) en openvolgende wijzigingen;
• 89/336 EG-richtlijn van 03/05/89 (Elektromagnetische compatibiliteit) en openvolgende wijzigingen.

Attentie

Het apparaat moet van het elektriciteitsnet afgehaald kunnen worden; de stekker moet dus ook na de installatie bereikbaar blijven.

Verander de draairichting van de deuren

De deurdraairichting van het apparaat kan worden gewijzigd. Daarbij gaat u voor het installeren als volgt te werk.

1. Draai de bovenste stift uit en verwijder de afstandshouder.
2. Verwijder de bovenste pen en de bovenste deur.
3. Schroef het middelste scharnier en de deksels op de tegenoverliggende kant los.
4. Verwijder de onderste deur.
5. Schroef de onderste pen los en monteer deze weer aan de tegenoverliggende kant.
6. Zet de onderste deur weer op zijn plaats.
7. Schroef het middelste scharnier en de deksels vast op de tegenoverliggende kant.
8. Zet de bovenste deur weer op zijn plaats en schroef de scharnierpen en het afstandsstuk vast op de tegenoverliggende kant.

Aanwijzingen voor de geïntegreerde inbouw

Nismaten

Hoogte (1) 1780 mm

Diepte (2) 550 mm

Breedte (3) 560 mm

Om veiligheidsredenen moet de ventilatie zodanig zijn als aangegeven in Fig.

Attentie: zorg ervoor dat de ventilatieopeningen tijdens gebruik niet worden afgedekt.

De nis moet tevens voorzien zijn van een luchtkanaal met de volgende afmetingen:

diepte 50 mm

breedte 540 mm

Zorg ervoor dat er een afstand van 44 mm vrij blijft tussen het keukenmeubel en de rand van het apparaat. Het onderste scharnierdeksel, dat in het zakje met accessoires zit, is handig om de exacte positie van het keukenmeubel en het apparaat te bepalen. Zorg er ook voor dat het apparaat het netsnoer niet klemt.

Bevestig het apparaat met de vier meegeleverde schroeven. (K = kort) (P = lang)

Breng, onder lichte druk, de voegafdichting tussen apparaat en meubel aan.

U moet het gedeelte van het kunststof deksel (E), dat gebruikt wordt om het scharnier af te dekken, verwijderen, zoals aangegeven op de tekening. Deze handeling wordt vergemakkelijkt omdat er aan de binnenkant van het scharnierdeksel een groef is aangebracht, waardoor u dit onderdeel makkelijker kunt verwijderen. Verwijder het onderdeel dat gemarkeerd is met DX, als de scharnierpen in het rechter scharnier is geplaatst, in het tegenovergestelde geval het onderdeel gemarkeerd met SX verwijderen.

Breng de afdichtstoppen (C-D) in de gaten in de zijlijsten aan.

Bevestig het ventilatierooster (B). Breng, onder lichte druk, het dekseltje (E) aan.

Onderdelen Ha, Hb, Hc, Hd scheiden zoals u in de tekening ziet.

Geleider (Ha) tegen de binnenkant van de kastdeur aan de boven- en onderkant houden volgens de tekening en de plaats van de buitenste gaten aangeven. Nadat u de gaten geboord heeft de geleider met de bijgeleverde schroeven vastzetten.

Afdekking (Hc) op geleider (Ha) vastklikken.

De deur van het apparaat en die van de kast met een hoek van ongeveer 90° openen. IJzer (Hb) in geleider (Ha) aanbrengen. De deuren samen vasthouden en de gaten aangeven zoals in de tekening.

Verwijder de haken en zet met de spijker (K) een teken op 8 mm van de buitenste rand van de deur.

Plaats het ijzer opnieuw op de geleider en bevestig het met de bijgeleverde schroeven.

Voor het rechtstellen van de kastdeur kunt u gebruik maken van de langwerpige gaten.

Tenslotte dient u te controleren of de deur van het apparaat goed sluit.

Afdekking (Hd) op geleider (Hb) vastklikken.

Indien de kast lateraal bevestigd moet worden aan het meubel, schroef de schroeven van het profiel (D) los en plaats dat volgens Figuur. Plaats het dekseltje (E).

Controleer na het wijzigen van de richting van de deuren dat alle schroeven goed vastgedraaid zitten en dat het deurrubber goed op de sponning sluit. In een koud vertrek (in de winter) kan het gebeuren dat dit niet het geval is. Na enkele dagen zal het rubber zich echter aangepast hebben. Wilt u dat bespoedigen, dan kunt u het rubber warm maken met een föhn.

Garantievoorwaarden

(NL)

Onze producten worden met de grootst mogelijke zorgvuldigheid geproduceerd. Desondanks kan het voorkomen dat er een defect optreedt. Onze servicedienst zal dit op verzoek herstellen, zowel binnen als buiten de garantietermijn. De levensduur van het product wordt daardoor niet negatief beïnvloed.

Onderstaande garantievoorwaarden zijn gestoeld op de EU Richtlijn 99/44/EG en het Burgerlijk Wetboek. De daaruit voortvloeiende rechten blijven onverlet.

Ook de garantieverplichtingen van de verkoper aan de eindgebruiker blijven onaangetast.

Voor dit product verlenen wij garantie volgens onderstaande voorwaarden:

1. Wij verhelpen kosteloos, met inachtneming van de voorwaarden 2 tot en met 15, gebreken aan het product die zich openbaren binnen 24 maanden vanaf de datum van levering aan de eindgebruiker. In geval van professioneel gebruik dat daarmee gewiekst te stellen is, is de garantie beperkt tot 12 maanden. Voor tweedehandsproducten geldt eveneens een termijn van 12 maanden.
2. De garantieprestatie houdt in dat het product kosteloos wordt teruggebracht in de toestand die het had voor het defect optrad. Gebrekkige onderdelen worden hersteld of vervangen. Kosteloos vervangen onderdelen worden ons eigendom.
3. Het gebrek moet onmiddellijk gemeld worden om mogelijke verdere schade te voorkomen. De garantieaanspraak vervalt indien het gebrek niet binnen twee maanden na vaststelling is gemeld.
4. Voor een beroep op garantie dient het aankoopbewijs met aankoop- en/of leveringsdatum te worden overlegd. Bij ontbreken daarvan dient ander overtuigend bewijs te worden overlegd.
5. De garantie heeft geen betrekking op schade aan kwetsbare onderdelen, zoals (vitrokeramisch) glas, kunststof, rubber, die ontstaan is door onzorgvuldig gebruik.
6. De garantie heeft geen betrekking op kleine afwijkingen van de gestelde kwaliteit die voor de waarde en deugdelijkheid van het product onbeduidend zijn.
7. De garantie geldt evenmin voor schade veroorzaakt door:

a. chemische en elektrochemische inwerking van water, b. abnormale milieuomstandigheden in het algemeen, c. voor het product oneigenlijke bedrijfsomstandigheden, d. contact met agressieve stoffen.

1. De garantie heeft geen betrekking op gebreken door transportschade die buiten onze verantwoordelijkheid is ontstaan, niet-vakkundige installatie of montage, verkeerd gebruik, gebrekkig onderhoud, of het niet in acht nemen van de gebruiks- of montageaanwijzingen.
2. Het recht op garantie vervalt wanneer het defect wordt veroorzaakt door herstelling of ingrepen door derden die niet bevoegd of deskundig zijn, of wanneer het product voorzien werd van toebehoren of onderdelen die niet origineel zijn en daardoor een defect veroorzaken.
3. Producten die gemakkelijk kunnen worden vervoerd dienen te worden overhandigd aan of gezonden naar onze servicedienst. Herstelling ter plaatse kan slechts worden gevraagd voor grote of ingebouwde producten. 11. Indien het product zodanig is ingebouwd, ondergebouwd, opgehangen of geplaatst dat de benodigde tijd voor het in- en uitbouwen samen meer dan 30 minuten bedraagt, worden de hierdoor ontstane extra kosten aan de gebruiker in rekening gebracht. Schade die ontstaat door abnormale in- of uitbouw komt ten laste van de gebruiker. 12. Indien binnen de garantieperiode de herstelling van hetzelfde defect herhaaldelijk mislukt of de herstellingskosten disproportioneel zijn, wordt in overleg met de gebruiker een gelijkwaardige vervanging geleverd. In geval van vervanging behouden we ons het recht voor om een vergoeding te rekenen aan rato van de verstreken gebruiksperiode. 13. Herstelling onder garantie heeft geen verlenging van de garantietermijn noch aanvang van een nieuwe garantietermijn tot gevolg. 14. Op herstellingen geven wij een garantie van 12 maanden, uitsluitend op hetzelfde gebrek.
4. Verdere of andere aanspraken, in het bijzonder vergoeding van schade ontstaan buiten het product, zijn uitgesloten voor zover een aansprakelijkheid niet wettelijk is vastgelegd.
5. In geval van aansprakelijkheid zal een vergoeding de aankoopwaarde van het product niet overtreffen, tenzij wettelijk anders is bepaald. Deze garantievoorwaarden gelden voor in Nederland gekochte en/of in gebruik zijnde producten. Indien een

product naar het buitenland wordt gebracht dient de gebruiker na te gaan of het product voldoet aan de technische voorwaarden (o.a. spanning, frequentie, installatievoorschriften, gassoort, klimaatomstandigheden) in het betreffende land. Voor in het buitenland aangeschafte producten dient de gebruiker zich te vergewissen van de bepalingen in Nederland. Noodzakelijke of gewenste aanpassingen vallen niet onder de garantie, en kunnen niet altijd worden aangebracht.

Ook na afloop van de garantietermijn staat onze servicedienst u ter beschikking.

Adres Servicedienst:

Electrolux Service

Vennootsweg 1

2404 CG ALPHEN AAN DEN RIJN

Reparatievoorwaarden

Onze reparatievoorwaarden zijn conform de afspraak tussen de Consumentenbond en Vlehan*.

Artikel 1. Na een melding van een storing wordt de consument zo mogelijk direct, doch uiterlijk binnen één werkdag, medegedeeld op welke dag het bezoek van de technicus zal plaatsvinden. De reparatie zal als regel binnen zeven werkdagen na de melding worden uitgevoerd.

Artikel 2. a) Alvorens de reparatie wordt verricht, zal de technicus een onderzoek uitvoeren naar de vermoedelijke oorzaak van de gemelde storing. Aan de hand hiervan zal hij een zo nauwkeurig mogelijke, gespecificeerde begroting maken van de totale reparatiekosten, inclusief voorrijkosten en diagnosekosten. Desgevraagd zal deze begroting door de technicus schriftelijk worden vastgelegd.

b) Indien de consument niet akkoord gaat met het begrote bedrag, zal op verzoek het te repareren toestel worden teruggebracht in de staat waarin het aan de technicus werd aangeboden. Nadat dit is geschied, zullen alle kosten van voorrijden en arbeidsloon in rekening worden gebracht op basis van de werkelijk bestede tijd, dan wel van een vooraf vastgesteld tarief.

Artikel 3. Indien tijdens het uitvoeren van de reparatie duidelijk wordt dat:

a) de oorspronkelijke reparatie door redelijkerwijs niet te voorziene omstandigheden niet tegen het begrote bedrag kan worden uitgevoerd, of

b) ook andere dan in de begroting voorziene reparaties noodzakelijk zijn, zal overleg met de consument plaatsvinden en een herziene kostenbegroting worden gemaakt. In geval de consument daarmee alsnog niet akkoord gaat, geldt eveneens het in artikel 2b bepaalde.

Artikel 4. De reparatie zal zoveel mogelijk tijdens het eerste bezoek worden uitgevoerd. Indien om het toestel in werkende staat te brengen een tweede bezoek noodzakelijk is, zal:

a) direct, doch uiterlijk binnen één werkdag, door de betreffende service-organisatie of door de technicus met de consument de datum voor een tweede bezoek worden afgesproken.

b) een herhalingsbezoek zal als regel binnen tien werkdagen na de melding plaatsvinden.

c) voor een tweede of volgend bezoek zal geen voorrijtarief in rekening worden gebracht, tenzij de noodzaak voor een herhalingsbezoek aan de consument is toe te schrijven.

Artikel 5. De consument ontvangt een gespecificeerde rekening met vermelding van type en serienummer van het apparaat, omschrijving van de diagnose, toegepaste tarieven, gebruikte onderdelen en materialen en een korte omschrijving van de verrichte werkzaamheden. De betaling van de rekening dient tegen afgifte van een reparatienota direct contant of door middel van een gegarandeerd betaalmiddel plaats te vinden.

Artikel 6. Op elke uitgevoerde en betaalde reparatie zal bij normaal huishoudelijk gebruik een volledige garantie van minimaal 3 maanden worden gegeven. Deze garantie omvat het kosteloos uitvoeren van een hernieuwde reparatie. Op de uitgewisselde en betaalde onderdelen geldt een garantietermijn van 12 maanden. Bij een beroep op garantie op de reparatie dient de consument op verzoek de gespecificeerde rekening van de voorgaande reparatie aan de technicus te overleggen.

Art. 7 Indien na driemaal uitvoeren van eenzelfde reparatie hetzelfde defect bij normaal huishoudelijk gebruik opnieuw optreedt binnen de onder art. 6 bedoelde garantietermijn en redelijkerwijs een afdoend resultaat bij het opnieuw uitvoeren van de reparatie niet verwacht kan worden, zal aan de consument een nieuw exemplaar of soortgelijk toestel van hetzelfde merk worden aangeboden tegen bijbetaling op basis van een per product te bepalen jaarlijks afschrijvingspercentage.

Art. 8 Vervangen onderdelen stelt de technicus weer ter beschikking van de consument, met uitzondering van de onder garantie of tegen een gereduceerde prijs vervangen onderdelen.

Art. 9 Een reparatie dient op zodanige wijze te worden uitgevoerd, dat een toestel daarna weer volledig voldoet aan de veiligheidsvoorschriften, die op grond van een van fabriekswege aangebracht veiligheidskeurmerk gelden, dan wel bij het ontbreken daarvan, aan de wettelijke vereisten terzake. Dit houdt onder meer in, dat reparaties moeten worden uitgevoerd met originele en door de fabrikant ook terzake van veiligheidskeurmerken en -voorschriften gegarandeerde onderdelen.

*) Vereniging Leveranciers van Huishoudelijke Apparaten in Nederland.

Waarborgvoorwaarden

(B)

Onze toestellen worden met de grootst mogelijke zorgvuldigheid geproduceerd. Desondanks kan het voorkomen dat er een defect optreedt. Onze klantendienst zal dit op verzoek herstellen, zowel binnen als buiten de waarborgtermijn. De levensduur van het toestel wordt daardoor niet negatief beïnvloed.

Onderstaande waarborgvoorwaarden zijn gestoeld op de EU Richtlijn 99/44/EG en het Burgerlijk Wetboek. De daaruit voortvloeiende rechten blijven onverlet.

Ook de waarborgverplichtingen van de verkoper naar de eindgebruiker blijven onaangetast.

Voor dit toestel verlenen wij waarborg volgens onderstaande voorwaarden:

1. Wij herstellen kosteloos met inachtneming van de voorwaarden 2 tot en met 15 gebreken aan het toestel die zich openbaren binnen 24 maanden vanaf de datum van levering aan de eindgebruiker. Deze waarborgvoorwaarden zijn niet van toepassing in geval van professioneel of daarmee gelijk te stellen gebruik.
2. De waarborgprestatie houdt in dat het toestel kosteloos wordt teruggebracht in de toestand die het had voor het defect optrad. Gebrekkige onderdelen worden hersteld of vervangen. Kosteloos vervangen onderdelen worden ons eigendom.
3. Het gebrek moet terstond gemeld worden, om mogelijke verdere schade te voorkomen.
4. Voor een beroep op waarborg dient het aankoopbewijs met aankoop- en/of leveringsdatum te worden overlegd.
5. De waarborg heeft geen betrekking op schade aan kwetsbare onderdelen, zoals (vitrokeramisch) glas, kunststof, rubber, die ontstaan is door onzorgvuldig gebruik
6. De waarborg heeft geen betrekking op kleine afwijkingen van de gestelde kwaliteit die voor de waarde en deugdelijkheid van het toestel onbeduidend zijn.
7. De waarborg geldt evenmin voor schade veroorzaakt door:

chemische en elektrochemische inwerking van water, abnormale milieuomstandigheden in het algemeen, voor het toestel oneigenlijke bedrijfsomstandigheden, contact met agressieve stoffen.

1. De waarborg heeft geen betrekking op gebreken door transportschade die buiten onze verantwoordelijkheid is ontstaan, niet vakkundige installatie of montage, verkeerd gebruik, gebrekkig onderhoud, of het niet in acht nemen van de gebruiks- of montageaanwijzingen.
2. Het recht op waarborg vervalt wanneer het defect werd veroorzaakt door herstellingen of ingrepen door derden die niet bevoegd of niet deskundig zijn, of wanneer het toestel voorzien werd van toebehoren of onderdelen die niet origineel zijn en daardoor een defect veroorzaken. 10. Toestellen die gemakkelijk kunnen worden vervoerd dienen te worden overhandigd of gezonden naar onze klantendienst. Herstelling ter plaatse kan slechts worden gevraagd voor grote of ingebouwde toestellen. 11. Indien het toestel zodanig is ingebouwd, ondergebouwd, opgehangen of geplaatst dat de benodigde tijd voor het in- en uitbouwen samen meer dan 30 minuten bedraagt, dan worden de hierdoor ontstane extra kosten aan de gebruiker in rekening gebracht. Schade die ontstaat door abnormale in- of uitbouw komt ten laste van de gebruiker.

12. Indien binnen de waarborgperiode de herstelling van hetzelfde gebrek meermaals mislukt of de herstellingskosten disproportioneel zijn, worden in overleg met de gebruiker een gelijkwaardige vervanging geleverd. In geval van vervanging behouden we ons het recht voor om een vergoeding te rekenen aan rato van de verstreken gebruiksperiode. 13. Herstelling onder waarborg heeft geen verlenging van de waarborgtermijn noch aanvang van een nieuwe waarborgtermijn tot gevolg. 14. Op herstellingen geven wij een waarborg van 12 maanden, uitsluitend op hetzelfde gebrek. 15. Verdere of andere rechten, in het bijzonder vergoeding van schade ontstaan buiten het toestel, zijn uitgesloten voor zover een aansprakelijkheid niet wettelijk is vastgelegd.

In geval van aansprakelijkheid zal een vergoeding de aankoopwaarde van het toestel niet overtreffen.

Deze waarborgvoorwaarden gelden voor in België gekochte en/of in gebruik zijnde toestellen. Indien een toestel naar het buitenland wordt gebracht, dient de gebruiker na te gaan of het toestel voldoet aan de technische voorwaarden (o.a. spanning, frequentie, installatievoorschriften, gassoort, klimaatomstandigheden) in het betreffende land. Voor in het buitenland aangeschafte toestellen dient de gebruiker zich te vergewissen van de bepalingen in België. Noodzakelijke of gewenste aanpassingen vallen niet onder de waarborg, en kunnen niet altijd worden aangebracht.

Ook na afloop van de waarborgtermijn staat onze klantendienst u ter beschikking.

Adres Klantendienst:

ELECTROLUX HOME PRODUCTS BELGIUM

Bergensesteenweg, 719

1502 LEMBEEK

Tel. [phone]
