MODE D'EMPLOI PMA1510 DENON

Manuel de l'Utilisateur

La surface supérieure du dissipateur de chaleur peut devenir chaude si vous utilisez ce produit en continu.

Ne touchez pas les zones chaudes, tout particulièrement vers l'inscription "Hot surface mark" et le panneau supérieur.

ATTENZIONE:

SUPERFICIE CALDA. NON TOCCARE.

Pour déconnecter complètement ce produit du courant secteur, débranchez la prise de la prise murale.

La prise secteur est utilisée pour couper complètement l'alimentation de l'appareil et l'utilisateur doit pouvoir y accéder facilement.

ATTENZIONE:

Nous déclarons sous notre seule responsabilité que l'appareil, auquel se réfère cette déclaration, est conforme aux standards suivants: EN60065, EN55013, EN55020, EN61000-3-2 et EN61000-3-3. Selon la directive 2006/95/EC concernant la basse tension et la directive CEM 2004/108/EC, la réglementation européenne 1275/2008 et la directive 2009/125/EC établissant un cadre de travail applicable aux produits liés à l'énergie (ErP).

Les matériaux d'emballage de ce produit sont recyclables et peuvent être réutilisés. Veuillez disposer des matériaux conformément aux lois sur le recyclage en vigueur.

Lorsque vous mettez cet appareil au rebut, respectez les lois ou réglementations en vigueur.

Les piles ne doivent jamais être jetées ou incinérées, mais mises au rebut conformément aux lois en vigueur sur la mise au rebut des piles.

Ce produit et les accessoires inclus, à l'exception des piles, sont des produits conformes à la directive DEEE.

NOTA RELATIVA AL RICICLAGGIO:

* Pour permettre la dissipation de chaleur requise, n'installez pas cette unité dans un espace confiné tel qu'une bibliothèque ou un endroit similaire.

• Une distance de plus de 0,3 m est recommandée.
• Ne placez aucun matériel sur cet appareil.

Caractéristiques principales....1

Précautions de manipulation 2

A propos de la télécommande....2

Insertion des piles....2

Portée de la télécommande....2

Nomenclature et fonctions....3

Panneau avant 3

Panneau arrière....3

Télécommande 4

Connexions de base 5

Préparatifs....5

Câbles de connexion....5

Branchement de l'équipement audio 5

Connexion des enceintes 5

Connexion des câbles d'enceinte 5

Connexion des enceintes 6

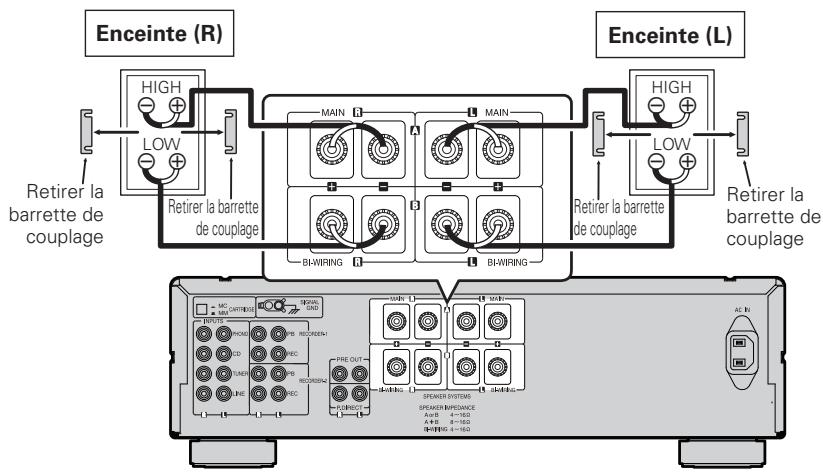

Connexion à double câblage 6

Branchement des lecteurs....6

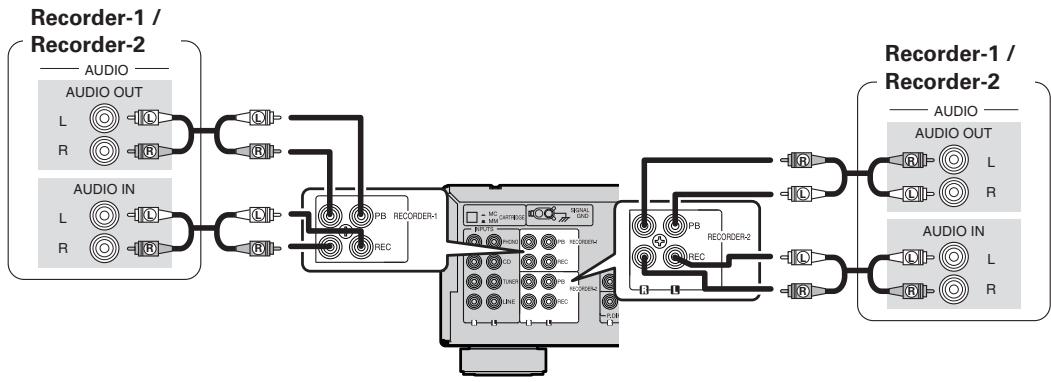

Branchement des enregistreurs....6

Connexion du cordon d'alimentation....7

Fonctionnement de base 7

Avant l'utilisation....7

Extinction 7

Démarrer la lecture 8

Utilisation du jeu d'écouteurs....8

Démarrer l'enregistrement....8

Copie des enregistreurs....8

Connexions avancées......9

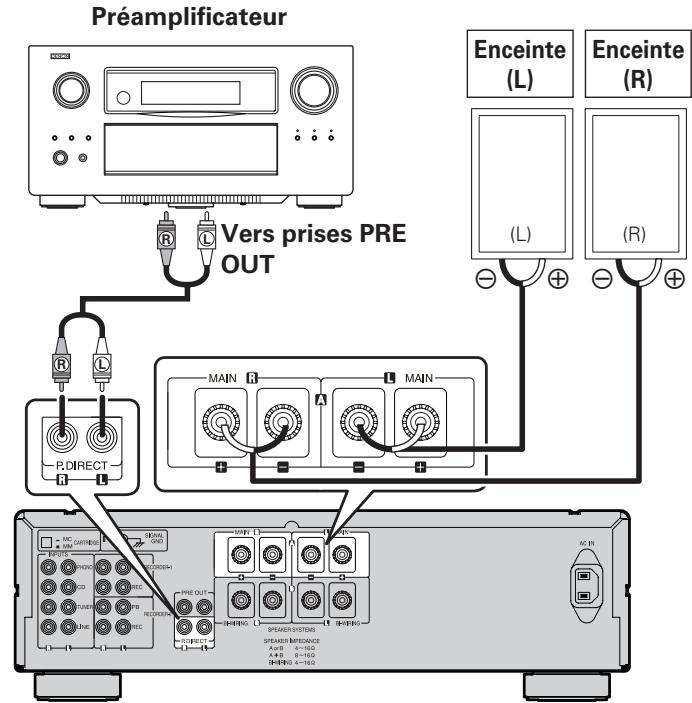

Connexion des prises P.DIRECT 9

Connexion des prises PRE OUT 9

Opérations avancées 9

Réglage du mode Eco 9

Explication des termes 10

Dépistage des pannes 10

Spécifications 11

Index 11

Introduction

Nous vous remercions d'avoir acquis cet appareil DENON. Afin d'assurer son bon fonctionnement, veuillez lire attentivement ce manuel de l'utilisateur avant d'utiliser l'appareil.

Après l'avoir lu, conservez-le afin de pouvoir vous y reporter ultérieurement.

Accessoires

Assurez-vous que les articles suivants sont fournis avec l'appareil.

① Manuel de l'Utilisateur .... 1
② Liste des services après-vente....1

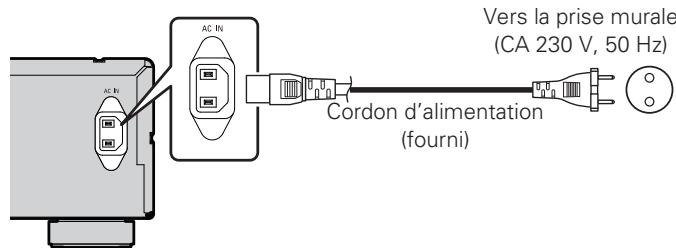

③ Cordon d'alimentation (longueur du cordon: environ 1,5 m) ..... 1
④ Télécommande (RC-1143)....1
⑤ Piles R03/AAA 2

- Veuillez remarquer que les illustrations de ce manuel sont données à titre explicatif et peuvent différer par rapport à l'unité.

Caractéristiques principales

Un circuit simple push-pull UHC-MOS (ultra-haute intensité - semiconducteurs à oxyde métallique) installé pour obtenir à la fois "subtilité" et "puissance"

Utiliser le moins d'éléments amplificateurs possible avec une capacité de 3 à 10 fois supérieure aux puissances habituelles permet de conjuguer à la fois expression du détail et puissance élevée. Du pianissimo d'un soliste émergeant doucement du silence à la puissance de l'orchestre au grand complet qui fait trembler la salle de concert, l'émotion de l'artiste est reproduite avec un équilibre exceptionnel.

Utilisation d'un grand potentiomètre avec fonction motorisée

Cet appareil utilise un grand potentiomètre, ainsi que des amplificateurs intégrés de catégorie supérieure.

Conception supprimant la résonance

Les effets des vibrations sur la qualité audio de cet appareil ont été considérablement minimisés, grâce à la dispersion des points de résonance obtenu en variant les configurations des ailettes dans le dissipateur thermique, et grâce à l'abaissement du centre de gravité du bloc amplificateur de puissance.

Précautions de manipulation

- Avant de mettre l'appareil sous tension

Vérifiez que toutes les connexions ont été correctement effectuées et que les câbles sont fonctionnels.

- Certains circuits restent sous tension même lorsque l'appareil est mis en mode veille. En cas d'absence prolongée, débranchez le cordon d'alimentation de la prise murale.

• A propos de la condensation

Si la différence de température entre l'intérieur de l'unité et la pièce est importante, de la condensation (buée) risque de se former sur les pièces internes, empêchant l'unité de fonctionner correctement.

Dans ce cas, laissez l'unité hors tension pendant une heure ou deux, jusqu'à ce que la différence de température diminue.

- Précautions liées à l'utilisation des téléphones portables

L'utilisation d'un téléphone portable à proximité de cette unité risque de causer du bruit. Dans ce cas, éloignez le téléphone portable de l'unité lorsque celle-ci est en marche.

- Déplacement de l'unité

Eteignez l'unité et débranchez le cordon d'alimentation de la prise murale.

Débranchez ensuite les câbles de connexion aux autres composants du système avant de déplacer l'unité.

A propos de la télécommande

La télécommande incluse permet de contrôler l'unité et peut être utilisée pour contrôler des lecteurs CD et des tuners DENON.

- Certains produits ne fonctionnent cependant pas avec la télécommande.

Insertion des piles

① Déposer le couvercle arrière de l'unité de télécommande comme ceci.
② Insérez deux piles R03/AAA dans le compartiment à piles dans le sens indiqué.
③ Remettez le couvercle arrière en place.

REMARQUE

• Remplacez les piles si l'appareil ne fonctionne pas même lorsque la télécommande est actionnée à proximité.
• Les piles fournies ne servent qu'aux opérations de vérification.
• Lorsque vous insérez les piles, assurez-vous de les placer dans le bon sens, en respectant les marques “⊕” et “⊖” qui figurent dans le compartiment à piles.
• Pour éviter un endommagement de la télécommande ou une fuite du liquide des piles:

- Ne pas mélanger piles neuves et anciennes.

- Ne pas utiliser deux types de piles différents.

- Ne pas essayer de charger de piles sèches.

- Ne pas court-circuiter, démonter, chauffer ou jeter au feu les piles.

• En cas de fuite du liquide de pile, essuyez soigneusement l'intérieur du compartiment avant d'insérer de nouvelles piles.
• Ôtez les piles de la télécommande si vous ne l'utilisez pas pendant longtemps.
• Veuillez vous débarrasser des piles usagées conformément aux lois locales relatives à la mise au rebut des piles.

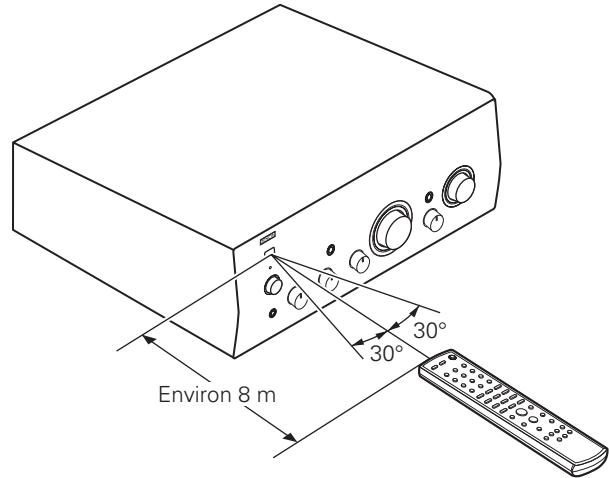

Portée de la télécommande

Pointez la télécommande vers le capteur de télécommande de l'unité.

Environ 8 m 30° 30°

REMARQUE

L'appareil ou la télécommande risque de fonctionner incorrectement si le capteur de la télécommande est exposé directement à la lumière du soleil, à une lumière artificielle puissante émise par une lampe fluorescente de type inverseur ou à une lumière infrarouge.

Nomenclature et fonctions

Pour les touches qui ne sont pas décrites ici, lire la page indiquée entre parenthèses ( ).

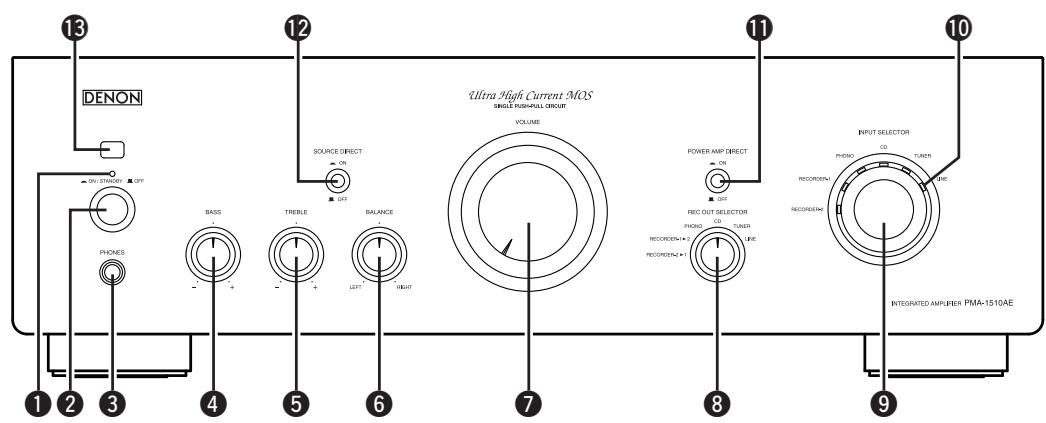

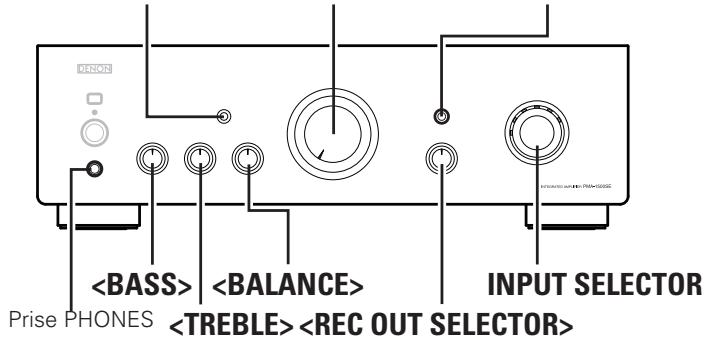

Panneau avant

13 DENON 12 SOURCE DIRECT ON OFF Ultra High Current MOS SINGLE PUSH-FULL CIRCUIT VOLUME POWER AMP DIRECT ON OFF BASS TREBLE BALANCE RED OUT SELECTOR PHONG CD TUNER RECOORDEN+2 RECORDER+4 LIME INTEGRATED AMPLIFIER PMA-1510AE 1 2 3 4 5 6 7 8 9 10 INPUT SELECTOR PHONG CD TUNER RECOORDEN+2 RECORDER+4 LIME

① Témoin principal....(7) Indique l'état de l'appareil comme suit :

• Pendant quelques secondes après avoir mis l'appareil sous tension ..... Rouge (clignotant)
• Alimentation "ON"....Vert
• Mute ....Rouge (clignotant)
• Veille ....Rouge
• Alimentation "OFF" .... Arrêt
• Veille en mode Eco .... Arrêt

② Interrupteur principal (■ON/STANDBY ■OFF) ...... (7)

③ Prise de casque audio (PHONES)....(8)

4 Commande BASS (7, 8)
⑤ Commande TREBLE ...... (7, 8)
6 Commande BALANCE....(7, 8)
⑦ Commande VOLUME …… (7, 8)
⑧ Molette REC OUT SELECTOR......(8)
⑨ Molette INPUT SELECTOR ...... (8)
⑩ Voyant d'entrée....(8)
11 Commutateur POWER AMP DIRECT ...... (9)
⑫ Commutateur SOURCE DIRECT …… (7, 8)
13 Capteur de télécommande ...... (2)

REMARQUE

Les fonctions 4, 5 et 6 ne sont disponibles que lorsque le commutateur SOURCE DIRECT est réglé sur "■OFF".

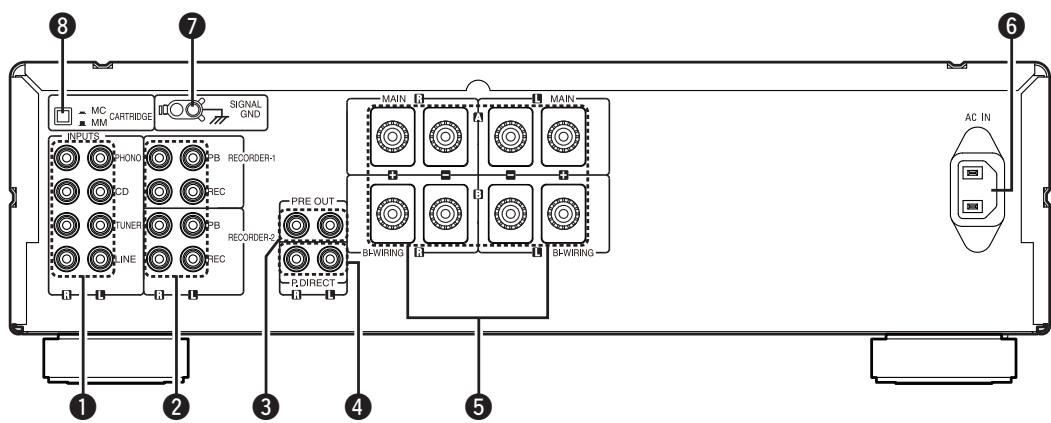

Panneau arrière

8 7 MC MM CARTRIDGE SIGNAL GND INPUTS PHONO PCB RECORDER-1 CD REC TUNER PCB RECORDER-2 LINE REC PRE OUT RDIRECT MAIN MAIN BH-WIRING BH-WIRING AC IN

① Bornes d'entrée (INPUTS) ...... (6)
②Bornes d'entrée/sortie (enregistrements) (RECORDER-1 et RECORDER-2) ...... (6)

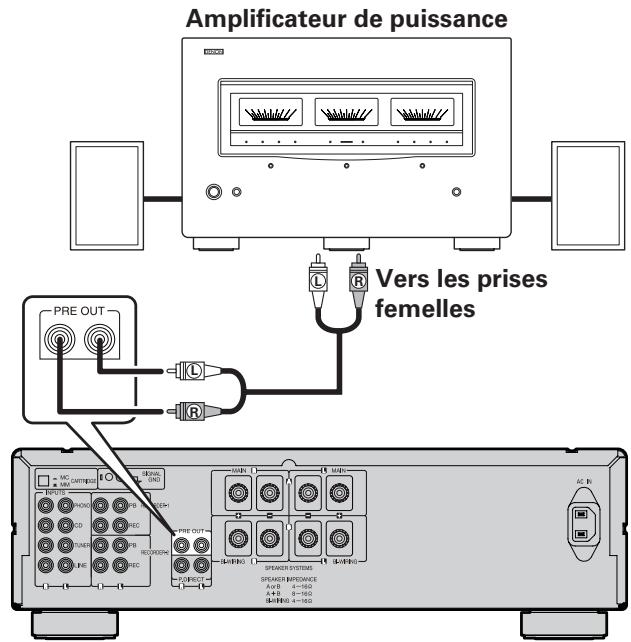

③ Bornes PRE OUT......(9)
④ Bornes Power Amp Direct (POWER AMP DIRECT)....(9)
⑤ Bornes des systèmes d'enceintes (SPEAKER SYSTEMS) ...... (5, 6)
⑥ Prise CA (AC IN)....(7)
⑦ Borne SIGNAL GND (ground)......(6)

REMARQUE

• Cette borne n'est pas une prise de terre de sécurité.
  ⑧ Commutateur de sélection CARTRIDGE .... (6)

Nomenclature et fonctions

Télécommande

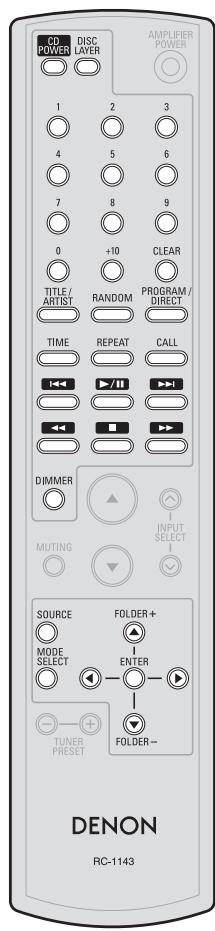

CD POWER DISC LAYER AMPLIFIER POWER 1 2 3 4 5 6 7 8 9 0 +10 CLEAR TITLE/ ARTIST RANDOM PROGRAM/ DIRECT TIME REPEAT CALL I-/II I-/I DIMMER INPUT SELECT MUTING OUTPUT FOLDER+ MODE SELECT ENTER TUNER PRESET FOLDER- DENON RC-1143

① Touche AMPLIFIER POWER......(7)
② Touches VOLUME (▲▼)......(7, 8)
③ Touches INPUT SELECT....(8)
④ Touche MUTING....(8)

5 Fonctionnement du TUNER

6 Fonctionnement du CD

• La télécommande fournie permet de contrôler l'unité et peut être utilisée pour faire fonctionner des lecteurs CD DENON.
• Lorsque vous l'utilisez, reportez-vous également aux instructions de fonctionnement des autres périphériques.
• Certains produits ne fonctionnent cependant pas avec la télécommande.

□ Fonctionnement du CD

CD POWER DISC LAYER AMPLIFIER POWER 1 2 3 4 5 6 7 8 9 0 +10 CLEAR TITLE/ ARTIST RANDOM PROGRAM/ DIRECT TIME REPEAT CALL I I/II I DIMMER MUTING INPUT SELECT SOURCE FOLDER+ MODE SELECT I ENTER TUNER Preset FOLDER- DENON RC-1143

Nom des touches

CD POWER

DISC LAYER

0 - 9, +10

CLEAR

TITLE/ARTIST

RANDOM

PROGRAM/DIRECT

TIME

REPEAT

CALL

DIMMER

SOURCE

MODE SELECT

ENTER

□ Fonctionnement du TUNER

CO POWER DISC LAYER AMPLIFIER POWER 1 2 3 4 5 6 7 8 9 0 +10 CLEAR TITLE/ ARTIST RANDOM PROGRAM/ DIRECT TIME REPEAT CALL I<< I/II I>>I DIMMER INPUT SELECT MUTING I SOURCE FOLDER+ MODE SELECT I ENTER TUNER PRESET FOLDER- DENON RC-1143

Nom des touches

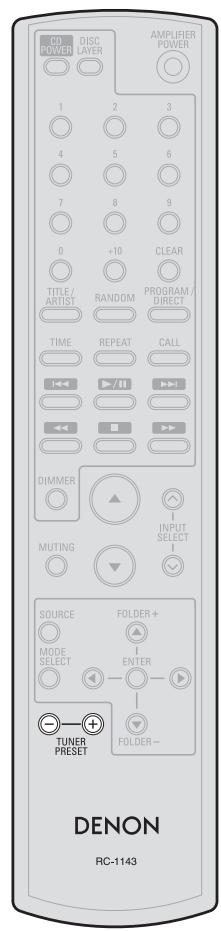

TUNER PRESET +/-

Connexions de base

Les connexions de tous les formats de signaux audio compatibles sont décrites dans ce mode d'emploi. Veuillez sélectionner le type de connexion adapté à l'équipement que vous connectez.

REMARQUE

• Ne pas brancher le cordon d'alimentation avant d'avoir terminé toutes les connexions.
• Lorsque vous effectuez les connexions, reportez-vous également au mode d'emploi des autres composants.
• Veillez à connecter correctement les canaux, gauche avec gauche et droit avec droit.
• Ne pas mêler les cordons d'alimentation avec les câbles de connexion. Vous risquez de générer un bourdonnement ou du bruit.
• Ne pas augmenter le volume si aucune platine disque n'est connectée aux bornes d'entrée PHONO, car cela provoquerait un bourdonnement ou du bruit.

Préparatifs

Câbles de connexion

Sélectionnez les câbles en fonction de l'équipement à connecter.

Câbles audio

Connexions analogiques (stéréo)

Câble RCA stéréo

Connexion des enceintes

Câbles d'enceinte

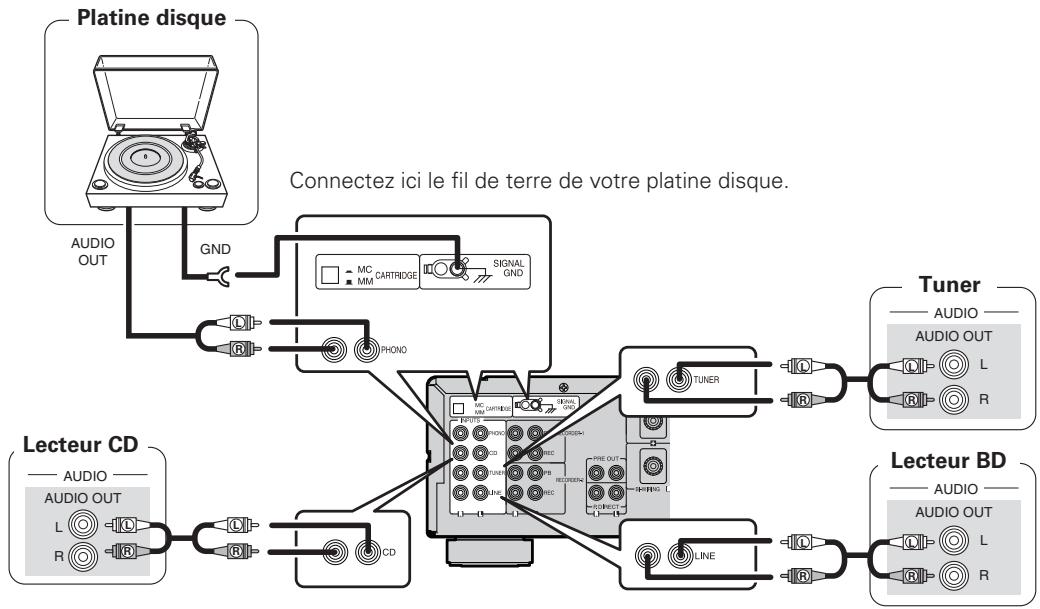

Branchement de l'équipement audio

Précautions à prendre lors de la lecture de sources SA:

Lorsque les enceintes classiques ne sont pas compatibles avec les sources SA (DVD Audio, Super Audio CD et autres sources y compris les composants aigus au-dessus de la plage audible), réglez les paramètres du lecteur (Lecteur de DVD Audio, lecteur de Super Audio CD, etc.) pour une utilisation avec des enceintes (ou amplis) classiques.

Lors de la lecture de sources SA, un réglage de volume trop élevé risque d'endommager les enceintes. Pour obtenir des instructions sur les réglages du lecteur, reportez-vous aux instructions de fonctionnement livrées avec le lecteur.

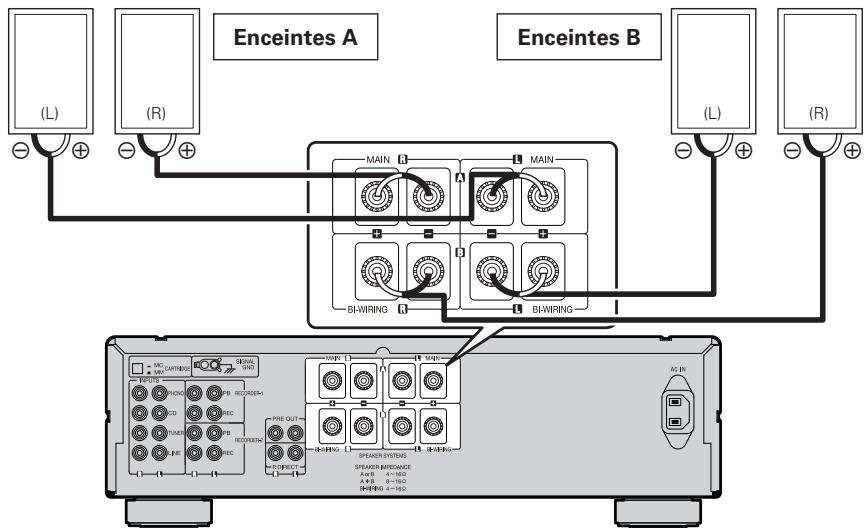

Connexion des enceintes

Connexion des câbles d'enceinte

Vérifiez attentivement les canaux gauche (L) et droit (R) ainsi que les polarités + (rouge) et – (noir) sur les enceintes connectées à l'appareil, et veillez à connecter correctement les canaux et les polarités.

1 Ôtez environ 10 mm de la gaine à l'extrémité du câble d'enceinte, puis torsadez le fil ou appliquez-y une prise.

2 Tournez la borne d'enceinte dans le sens anti-horaire pour la desserrer.

3 Insérez le fil du câble d'enceinte dans la garde de la borne d'enceinte.

4 Tournez la borne d'enceinte dans le sens horaire pour la serrer.

Dimensions des bornes d' enceintes

• Connectez les câbles d'enceinte de façon à ce qu'ils ne dépassent pas des bornes d'enceinte. Le circuit de protection risque d'être activé si les fils touchent le panneau arrière ou si les côtés + et – entrent en contact (Circuit de protection").
• Ne jamais toucher les bornes d'enceinte lorsque l'alimentation est connectée. Vous risquez de subir un choc électrique.

Impédance d'enceinte

Utilisez des enceintes dont l'impédance est comprise dans les limites indiquées ci-dessous, en fonction de leurs conditions d'utilisation.

Enceintes utilisés	Impédance
A	4 - 16
B	4 - 16
A et B	8 - 16
Connexion bi-câblage	4 - 16

Circuit de protection

Le circuit de protection est automatiquement activé dans les cas suivants:

• Lorsque les fils de cuivre des câbles des enceintes touchent le panneau arrière ou les vis, ou lorsque les côtés + et – des câbles des enceintes se touchent
• Lorsque la température environnante est extrêmement élevée
• Lorsque la température interne augmente à cause d'une utilisation prolongée avec un débit élevé

Si cela se produit, déconnectez le cordon d'alimentation, puis vérifiez les connexions des câbles des enceintes et des câbles d'entrée. Si la température de l'appareil est extrêmement élevée, attendez qu'il refroidisse et améliorez la ventilation autour de l'appareil. Après avoir effectué cette opération, reconnectez le cordon d'alimentation.

Si le circuit de protection est activé alors qu'il n'y a pas de problème de ventilation autour de l'appareil ou des connexions, l'appareil peut être endommagé. Eteignez l'alimentation, puis contacter un service

DENON et demandez une prise.

Connexions de base

Connexion des enceintes

• Un signal identique sort des bornes des SPEAKER A et B.
• Pour la connexion d'un seul ensemble d'enceintes, utilisez les bornes des SPEAKER A ou B.
    subgraph_Enceintes_A["Enceintes A"]
        L1["(L)"] -->|+| Main_R["MAIN R"]
        R1["(R)"] -->|-| Main_R
        Main_R --> BI_WIRING_B["BI-WIRING"]
    end
    subgraph_Enceintes_B["Enceintes B"]
        L2["(L)"] -->|-| Main_R
        R2["(R)"] -->|-| Main_R
        Main_R --> BI_WIRING_B
    end
    subgraph_Speaker_Systems["Speaker System"]
        S1["SPEAKER PERFORMANCE"] --> A0["A0: 8~160"]
        S2["A4: 8~160"]
        S3["SPEAKER SYSTEM"] --> A4["A4: 8~160"]
        S4["SPEAKER SYSTEM"] --> A5["A5: 8~160"]
    end
    Main_R --> BI_WIRING_B
    BI_WIRING_B --> BI_WIRING_A
    BI_WIRING_A --> IC_B["IC B"]

Connexion à double câblage

• Lors du bi-câblage d'enceintes qui peuvent être bicâblées, connecter les bornes des gammes moyenne et haute aux bornes SYSTEM (système) (A) (pour le SYSTEM (système) (B)), et connecter les bornes de la gamme basse aux bornes SYSTEM (système) (B) (ou SYSTEM (système) (A)).
• Cela permet la lecture avec moins d'interférences entre l'enceinte, gamme élevée, et l'enceinte, gamme basse.
        O["Speaker Impedance\nA+B: 4-160\nA+B: 4-160\nB+H: 4-160"]
    end

Branchement des lecteurs

Régler le commutateur de sélection CARTRIDGE selon le type de cellule à utiliser MM (■) ou MC (■).

• Les bornes d'entrée PHONO sont équipées d'une fiche à broche courte. Retirez cette fiche pour connecter une platine disque.
  Après avoir retiré la fiche à broche courte, rangez-la dans un endroit sûr afin de ne pas la perdre.
• Si un bourdonnement ou un bruit parasite se fait entendre lorsque le fil de terre est connecté, débranchez-le.

Branchement des enregistreurs
        A2["Audio IN L R"]
    end

    subgraph Recording-1 / Recording-2
        B1 --> C1["REC"]
        C1 --> D1["REC"]
        D1 --> E1["REC"]
        E1 --> F1["REC"]
        F1 --> G1["REC"]
        G1 --> H1["REC"]
        H1 --> I1["REC"]
        I1 --> J1["REC"]
        J1 --> K1["REC"]
        K1 --> L1["REC"]
        L1 --> M1["REC"]
        M1 --> N1["REC"]
        N1 --> O1["REC"]
        O1 --> P1["REC"]
        P1 --> Q1["REC"]
        Q1 --> R1["REC"]
        R1 --> S1["REC"]
        S1 --> T1["REC"]
        T1 --> U1["REC"]
        U1 --> V1["REC"]
        V1 --> W1["REC"]
        W1 --> X1["REC"]
        X1 --> Y1["REC"]
        Y1 --> Z1["REC"]
        Z1 --> AA1["REC"]
        AA1 --> AB1["REC"]
        AB1 --> AC1["REC"]
        AC1 --> AD1["REC"]
        AD1 --> AE1["REC"]
        AE1 --> AF1["REC"]
        AF1 --> AG1["REC"]
        AG1 --> AH1["REC"]
        AH1 --> AI1["REC"]
        AI1 --> AJ1["REC"]
        AJ1 --> AK1["REC"]
        AK1 --> AL1["REC"]
        AL1 --> AM1["REC"]
        AM1 --> AN1["REC"]
        AN1 --> AO1["REC"]
        AO1 --> AP1["REC"]
        AP1 --> AQ1["REC"]
        AQ1 --> AR1["REC"]
        AR1 --> AS1["REC"]
        AS1 --> AT1["REC"]
        AT1 --> AU["REC"]
        AU --> AV["REC"]
        AV --> AW1["REC"]
        AW1 --> AX["REC"]
        AX --> AY["REC"]
        AY --> AZ["REC"]
        AZ --> BA["REC"]
        BA --> BB["REC"]
        BB --> BC["REC"]
        BC --> BD["REC"]
        BD --> BE["REC"]
        BE --> BF["REC"]
        BF --> BG["REC"]
        BG --> BH["REC"]
        BH --> BI["REC"]
        BI --> BJ["REC"]
        BJ --> BK["REC"]
        BK --> BL["REC"]
        BL --> BM["REC"]
        BM --> BN["REC"]
        BN --> BO["REC"]
        BO --> BP["REC"]
        BP --> BQ["REC"]
        BQ --> BR["REC"]
        BR --> BS["REC"]
        BS --> BT["REC"]
        BT --> BU["REC"]
        BU --> BV["REC"]
        BV --> BW["REC"]
        BW --> BX["REC"]
        BX --> BY["REC"]
        BY --> BZ["REC"]
        BZ --> CA["REC"]
        CA --> CB["REC"]
        CB --> CC["REC"]
        CC --> CD["REC"]
        CD --> CE["REC"]
        CE --> CF["REC"]
        CF --> CG["REC"]
        CG --> CH["REC"]
        CH --> CI["REC"]
        CI --> CJ["REC"]
        CJ --> CK["REC"]
        CK --> CR["REC"]
        CR --> CS["REC"]
        CS --> CT["REC"]
        CT --> CU["REC"]
        CU --> CV["REC"]
        CV --> CW["REC"]
        CW --> CX["REC"]
        CX --> CY["REC"]
        CY --> CZ["REC"]
        CZ --> DA["REC"]
        DA --> DB["REC"]
        DB --> DC["REC"]
        DC --> DD["REC"]
        DD --> DJ["REC"]
        DJ --> DE["REC"]
        DE --> DF["REC"]
        DF --> DG["REC"]
        DG --> DH["REC"]
        DH --> DI["REC"]
        DI --> DJ
    end

    subgraph Recording-2
        AE["AUDIO"] --> AF
    end

    note right of A
    note left of A
    note right of B
    note right of C
    note right of D
    note right of E
    note right of F
    note right of G
    note right of H
    note right of I
    note right of J
    note right of K
    note right of L
    note right of M
    note right of N
    note right of O
    note right of P
    note right of Q
    note right of R
    note right of S
    note right of T
    note right of U
    note right of V
    note right of W
    note right of X
    note right of Y
    note right of Z
    note right of AA
    note right of AB
    note right of AC
    note right of AD
    note right of AE

REMARQUE

N'insérez JAMAIS la fiche à broche de court-circuit dans la sortie pour l'enregistrement. Cela pourrait endommager l'appareil.

Connexion du cordon d'alimentation

Ne pas brancher le cordon d'alimentation avant d'avoir terminé toutes les connexions.

Vers la prise murale (CA 230 V, 50 Hz) Cordon d'alimentation (fourni)

REMARQUE

• Insérer les fiches correctement. Des connexions incomplètes peuvent provoquer du bruit.
• Ne pas utiliser un autre cordon que le cordon secteur fourni.

Fonctionnement de base

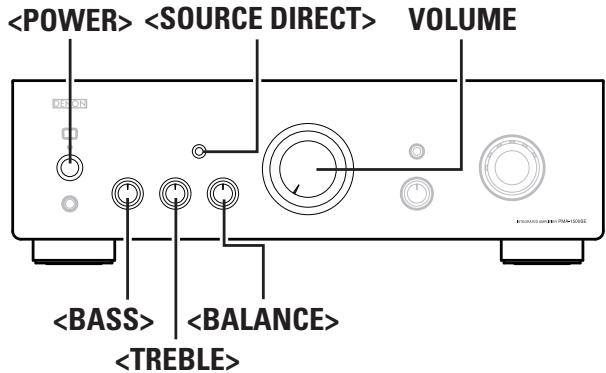

Symboles utilisés pour indiquer les touches dans ce manuel

Touche se trouvant sur l'appareil et la télécommande TOUCHE Touche se trouvant uniquement sur l'appareil Touche se trouvant uniquement sur la télécommande [TOUCHE]

VOLUME

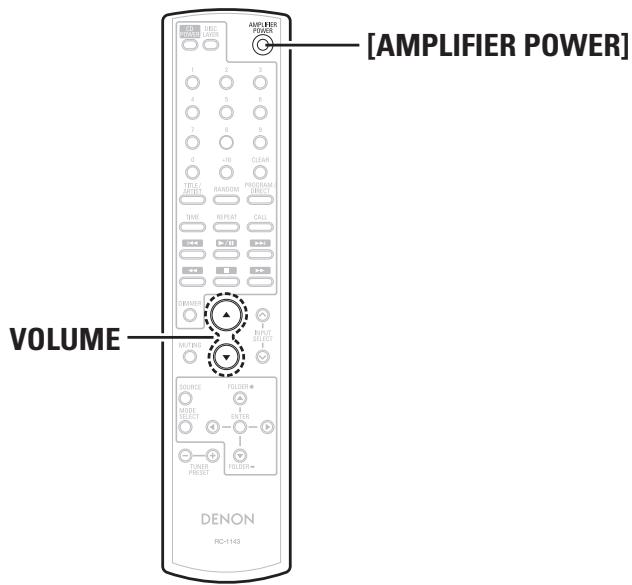

[AMPLIFIER POWER] VOLUME DENON RC-143

Avant l'utilisation

1 Réglez le volume au minimum à l'aide du VOLUME.
2 Réglez le sur "OFF".
3 Réglez les , et sur leur position centrale.
4 Appuyez sur .
- L'indicateur d'alimentation clignote en rouge pendant quelques secondes, puis s'allume en vert. - Lorsqu'il est réglé sur"■OFF", l'appareil se met hors tension.

Extinction

1 Appuyez sur [AMPLIFIER POWER]. L'appareil est mis en mode veille.

2 Appuyez sur . Le témoin principal s'éteint, de même que l'appareil.

REMARQUE

Certains circuits restent sous tension même lorsque l'appareil est mis en mode veille. Lorsque vous vous absentez pour une longue durée ou que vous partez en vacances, appuyez sur pour couper l'alimentation ou débranchez le cordon d'alimentation de la prise murale.

Symboles utilisés pour indiquer les touches dans ce manuel

Touche se trouvant sur l'appareil et la télécommande

TOUCHE

Touche se trouvant uniquement sur l'appareil →

Touche se trouvant uniquement sur la télécommande

[TOUCHE]

VOLUME

DENON PRISE PHONES INPUT SELECTOR

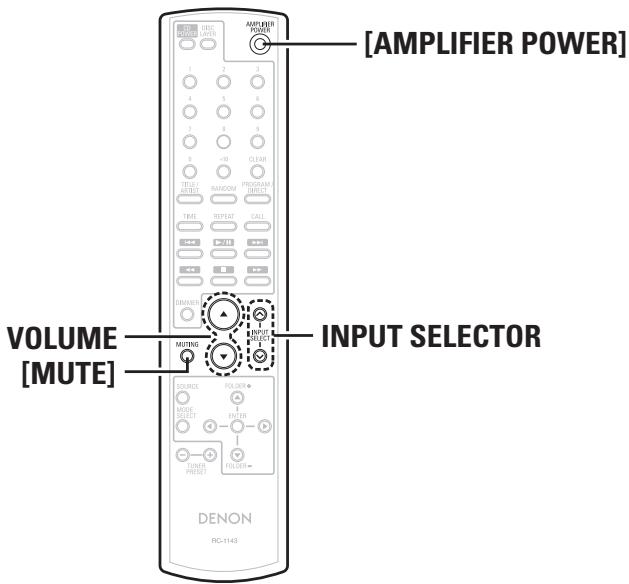

[AMPLIFIER POWER] VOLUME [MUTE] INPUT SELECTOR DENON RC-1143

Démarrer la lecture

1 Servez-vous de l'INPUT SELECTOR pour sélectionner la source à lire.

L'indicateur d'entrée de la source sélectionnée s'allume.

[Source sélectionnable]

2 Lecture de la source sélectionnée.

3 Ajustez le volume à l'aide du VOLUME.

4 Ajustez la tonalité avec les , et .

• Lorsque le bouton de commande du VOLUME est réglé juste au-delà de la position "12 heures" (audelà de la moitié), les réglages qui peuvent être effectués avec les commandes BASS et TREBLE diminuent.
• Lorsque le bouton de commande du VOLUME est réglé au maximum ou tourné complètement dans le sens des aiguilles d'une montre, les basses et la tonalité ne peuvent plus être réglés.

5 Si vous n'avez pas besoin de régler la tonalité, appuyez sur le .

• Lorsqu'ils sont réglés sur “■ON”, les signaux ne passent pas par le circuit de réglage de tonalité (graves, aigus et balance), ce qui permet une meilleure qualité de son lors de la lecture.
• Lorsqu'ils sont réglés sur "■OFF", vous pouvez régler le son selon vos préférences.

6 Appuyez sur [MUTE] pour couper le son.

• L'indicateur d'alimentation de l'unité principale clignote en rouge.
• Enfoncez à nouveau pour restaurer le son.

Utilisation du jeu d'écouteurs

Branchez les écouteurs dans la prise PHONES.

• La sortie enceinte s'éteint lorsque vous branchez les écouteurs.
• Afin d'éviter une perte de l'ouïe, ne pas augmenter excessivement le niveau du volume lors de l'utilisation d'écouteurs.

Démarrer l'enregistrement

1 Réglez le sur "SOURCE".
2 Réglez l'enregistreur en mode enregistrement.
3 Démarrez la lecture de la source à enregistrer.

REMARQUE

La source d'enregistrement change si l'on appuie sur l'INPUT SELECTOR pendant l'enregistrement.

Copie des enregistreurs

1 Tournez le et sélectionnez "RECORDER-1 ▶ 2" (ou "RECORDER-2 ▶ 1"). [Source sélectionnable]

※ Pendant la copie d'un appareil connecté à une prise "RECORDER-1" vers un appareil connecté à une prise "RECORDER-2", sélectionnez "RECORDER-1 ▶ 2".
※ Pendant la copie d'un appareil connecté à une prise "RECORDER-2" vers un appareil connecté à une prise "RECORDER-1", sélectionnez "RECORDER-2 ▶ 1".

2 Réglez le périphérique connecté à la borne RECORDER-1 (ou RECORDER-2) en mode enregistrement.
3 Démarrez la lecture du périphérique connecté sur la borne RECORDER-2 (ou RECORDER-1).

• Vous pouvez écouter le son à enregistrer en sélectionnant la source de lecture à l'aide de l'INPUT SELECTOR, et vous pouvez écouter le son enregistré en sélectionnant l'enregistreur.
• Lorsque vous effectuez ces opérations, reportez-vous également aux instructions de fonctionnement des autres périphériques.

REMARQUE

Si vous touchez l'INPUT SELECTOR pendant l'enregistrement, cela peut interrompre le son ou enregistrer des bruits parasites.

Connexions avancées

Connexion des prises P.DIRECT

Si vous utilisez un préamplificateur, branchez-le comme indiqué ci-dessous. Vous pourrez alors utiliser cet appareil comme un amplificateur de puissance.

• Le basculement de “■ON” permet d’effectuer la lecture sur l’appareil branché sur le connecteur Power Amp Direct situé sur le panneau arrière. Lorsqu’il est sur ON, le voyant d’entrée s’éteint.
• Le basculement de “■OFF” permet d’effectuer la lecture du programme source en utilisant le bouton INPUT SELECTOR.

Lorsqu'il est sur OFF, le voyant d'entrée s'allume.

Pour plus de détails sur les opérations du préamplificateur, référez-vous au mode d'emploi fourni avec le préamplificateur.

• Lorsque le commutateur est en position “■ON”, les réglages du volume, de la balance et de la tonalité sur l’unité principale sont sans effet. Vous devrez régler le volume sur l’appareil d’entrée.
• Lorsque le commutateur est en position “■ON”, l’unité principale est à son volume maximum. Vérifiez le niveau de sortie sur l’appareil d’entrée avant de lancer la lecture et réglez le volume en conséquence.

Connexion des prises PRE OUT

Si vous utilisez un amplificateur de puissance, branchez-le comme indiqué ci-dessous. Vous pourrez alors utiliser cet appareil comme un préamplificateur.

Pour brancher les enceintes, référez-vous au mode d'emploi fourni avec l'amplificateur de puissance.

Amplificateur de puissance Vers les prises femelles PRE OUT MAIN MINI AC R SPEAKER SYSTEMS SPEAKER REFERENCE A+B 8-160 A+B 8-160 A+B 8-160

REMARQUE

• N'insérez JAMAIS la fiche à broche de court-circuit dans les bornes PRE OUT. Cela pourrait endommager l'appareil.
• Les signaux sont produits à partir des bornes de présortie (PRE OUT) même lorsqu'on utilise un casque.

Opérations avancées

Réglage du mode Eco

Lorsque le mode Eco est actif (ON), cet appareil passe automatiquement en mode veille au bout de 30 minutes ininterrompues d'absence de sortie des enceintes ou des écouteurs. Pendant le mode veille avec le mode Eco actif (ON), l'indicateur d'alimentation est éteint pour réduire la consommation.

Maintenez [AMPLIFIER POWER] appuyé sur la télécommande pendant au moins cinq secondes.

• Le mode Eco passe d'actif (ON) à inactif (OFF).
• L'indicateur d'alimentation indique l'activation ou la désactivation (On/Off) du mode Eco, comme illustré ci-dessous.
• L'indicateur d'alimentation clignote en rouge pendant le réglage du mode Eco.

• Si vous réglez le mode Eco pendant que l'appareil est sur ON, celui-ci passe en mode veille dès la fin du réglage du mode Eco.
• Le réglage par défaut pour le mode Eco est inactif (OFF).

REMARQUE

Si une source autre que celle sélectionnée avec INPUT SELECTOR est sélectionnée avec , l'appareil ne passe pas en mode veille.

L'appareil passe en mode veille s'il ne détecte pas un signal de sortie de la source sélectionnée avec INPUT SELECTOR. Par conséquent, si un signal source non sélectionné avec INPUT SELECTOR est émis des bornes REC OUT, la fonction de mise en mode veille automatique est désactivée pour éviter une interruption de l'alimentation pendant l'enregistrement.

Explication des termes

C

Circuit de protection

Cette fonction est destinée à prévenir les dommages aux composants sur secteur lorsqu'une anomalie, surcharge ou surtension par exemple, survient pour une raison quelconque.

Dans cet appareil, le témoin d'alimentation clignote et l'appareil passe en mode veille lorsqu'une anomalie se produit.

Connexion bi-câblage

Cette méthode de connexion d'une enceinte en utilisant deux câbles d'enceinte permet de transmettre séparément les signaux des aigus et ceux des basses.

Cela permet une lecture en réduisant au minimum les interférences entre les enceintes gamme basse et gamme élevée.

D

Direct source

Il devient possible d'obtenir une lecture avec une plus grande fidélité car les signaux d'entrée audio sont sortis ignorant les circuits de contrôle de la qualité audio (basses/aigus/balance).

|

Impédance des enceintes

Cela représente la résistance nominale exacte du jeu d'enceintes en courant alternatif et cette valeur s'exprime en ohms.

Plus l'impédance est faible, plus la sortie est importante. Cependant, cela augmente la charge de l'amplificateur. Utilisez des enceintes dont l'impédance est supportée par cet appareil.

R

Réglage de la cellule MM/MC

Il existe deux types –MM (aimant mobile) et MC (bobine mobile)– de cellule pour les platines vinyl. Comme les niveaux de sortie de ces deux types de cellule ne sont pas les mêmes, le réglage de l'égaliseur de son qui équipe cet appareil doit être positionné selon le type de cellule de votre platine vinyl. Pour passer de l'un à l'autre, utilisez le bouton de sélection de cellule MM/MC.

Dépistage des pannes

En cas de problème, vérifiez d'abord les éléments suivants:

1. Toutes les connexions sont-elles correctes ?

2. Avez-vous suivi les instructions du manuel ?

3. Les autres composants fonctionnement-ils correctement ?

Si l'appareil ne fonctionne pas correctement, vérifiez les points énumérés dans le tableau ci-dessous. Si le problème persiste, il s'agit peut-être d'un dysfonctionnement.

Dans ce cas, débranchez immédiatement le cordon d'alimentation et contactez votre revendeur.

Symptôme	Cause	Mesure	Page
Lorsque l'appareil est sous tension, l'indicateur d'alimentation ne s'allume pas et aucun son n'est émis.	Les connexions des enceintes ou des câbles d'entrée sont inversées.	Vérifiez que le cordon est inséré fermement dans la prise d'entrée CA de l'appareil et dans la prise d'alimentation murale.	7
L'alimentation s'interrompt brutalement pendant l'utilisation de l'appareil, l'indicateur d'alimentation clignote en rouge par intervalles d'environ 1 seconde.	Le circuit de protection s'active selon la température dans les parties internes de l'appareil.	Veuillez couper l'alimentation une fois, et la réactiver une fois la température suffisamment descendue.Réinstallez l'appareil dans un endroit correctement ventilé.	5III
L'alimentation s'interrompt brutalement pendant l'utilisation de l'appareil, l'indicateur d'alimentation clignote en rouge par intervalles d'environ 0,5 seconde.	Vous utilisez une enceinte dont l'impédance n'est supportée par cet appareil.Le circuit de protection a été activé car les fils de câbles d'enceinte différents se sont touchés, ou un fil s'est échappé de la borne et touche le panneau arrière de l'appareil.	Veuillez utiliser les enceintes ayant l'impédance appropriée.Débranchez le cordon d'alimentation, puis torsadez fermement les fils ou reformez les extrémités, etc. Effectuez de nouveau le branchement.	55
Même avec l'alimentation, le témoin d'alimentation clignote en rouge toutes les 0,5 secondes environ.	Le circuit amplificateur de l'appareil est défaillant.	Coupez l'alimentation et contactez le conseiller du service DENON.	-
L'indicateur d'alimentation s'allume mais aucun son n'est émis.	Les câbles des enceintes ne sont pas bien branchés.L'appareil que vous souhaitez écouter n'a pas été sélectionné.La commande du volume est réglée au minimum.Le câble d'entrée n'est pas bien branché.	Connectez correctement.Assurez-vous que la bonne entrée a été sélectionnée.Amenez à un niveau approprié.Connectez correctement.	6786
Le son ne sort que du haut-parleur droit ou gauche.	Les câbles des enceintes ne sont pas bien branchés.Le câble d'entrée n'est pas bien branché.La balance droite/gauche est mal réglée.	Connectez correctement.Connectez correctement.Ajustez la balance appropriée à l'aide du bouton de contrôle de la balance.	668
Pour le son en stéréo, les positions des instruments sont inversées gauche/droite.	Les connexions des enceintes ou des câbles d'entrée sont inversées.	Vérifiez les connexions pour vous assurer que le côté gauche est connecté au gauche et le côté droit au droit.	6
Un bourdonnement se fait entendre lors de la lecture de disques.	Le fil de terre du lecteur n'est pas branché.Les câbles ne sont pas bien connectés aux bornes PHONO.Interférences de la télé ou d'un magnétoscope à proximité du lecteur.	Connectez correctement.Connectez correctement.Essayez de changer la position dont les périphériques sont installés.	66-
Un ronronnement se fait entendre lors de la lecture si le volume est trop élevé.	Le lecteur et les enceintes sont trop près les uns des autres.Les vibrations des enceintes sont transmises au lecteur par le sol.	Installez le lecteur et les enceintes aussi loin que possible les uns des autres.Servez-vous de coussins, etc., pour absorber les vibrations des enceintes.	--
Le son est déformé pendant la lecture.	La pression de l'aiguille est incorrecte.Il y a de la poussière sur le bout de l'aiguille.La cellule est défectueuse.	Ajustez la pression d'aiguille correcte.Vérifiez le bout de l'aiguille.Remplacez la cellule.	--

Spécifications

Partie amplificateur de puissance

Puissance nominale:	Lecteur 2 canaux (CD → SP OUT)70 W + 70 W (8 Ω, 20 Hz - 20 kHz, T.H.D. 0,07 %)
Puissance dynamique:	140 W + 140 W (4 Ω, DIN, 1 kHz, T.H.D. 0,7 %)
Distorsion de haute fréquence:	0,01 % (Puissance nominale: -3 dB), 8 Ω, 1 kHz
Bornes de sortie:	Enceinte A ou B: 4 - 16 ΩA + B: 8 - 16 ΩConvient aux casques/casques stéréo
Sensibilité d'entrée / Impédance d'entrée:	POWER AMP DIRECT: 0,84 V / 47 kΩFacteur d'amplification: 29 dB
☐ Pré-amplificateur
Sortie amplificateur égaliseur: (Bornes PRE OUT)	150 mV
Sensibilité d'entrée / Impédance d'entrée:	PHONO (MM): 2,5 mV/47 kΩPHONO (MC): 200 μV/100 ΩCD, TUNER, LINE, RECORDER-1, RECORDER-2:125 mV/45 kΩ (SOURCE DIRECT ARRET)125 mV/24 kΩ (SOURCE DIRECT ACTIVEE)
Variation RIAA:	PHONO (MM): 20 Hz - 20 kHz ±0,5 dB
Entrée max.:	PHONO (MM): 150 mV/1 kHzPHONO (MC): 13 mV/1 kHz
Puissance de sortie évaluée:	PRE OUT: 0,84 V (Entrée CD 125 mV)
☐ Performance générale
Rapport signal / bruit (réseau A):	PHONO (MM): 89 dB(Lorsque les bornes d'entrée sont court-circuitées, signal d'entrée 5 mV)PHONO (MC): 74 dB(Lorsque les bornes d'entrée sont court-circuitées, signal d'entrée 0,5 mV)CD, TUNER, LINE, RECORDER-1, RECORDER-2:108 dB (bornes d'entrée court-circuitées)
Contrôle de la tonalité:	BASS: 100 Hz ±8 dBTREBLE: 10 kHz ±8 dB
☐ Généralités
Alimentation:	CA 230 V, 50 Hz
Consommation:	285 W0,2 W (veille)0,1 W (Veille Eco)
Dimensions externes maximales:	434 (L) x 134 (H) x 410 (P) mm
Poids:	15,5 kg
☐ Télécommande (RC-1143)
Piles:	R03/AAA Type (deux piles)
Dimensions externes maximales:	49 (L) x 220 (H) x 21 (P) mm
Poids:	110 g (piles incluses)

* Pour des raisons d'amélioration, les caractéristiques et l'apparence sont susceptibles d'être modifiées sans avertissement préalable.

Index

BALANCE 7,8

BASS 7,8

Câble RCA stéréo 5

Câbles d'enceinte....5

Circuit de protection 5

Connexion
Branchement des enregistreurs 6
Branchement des lecteurs....6
Câbles de connexion....5
Connexion des enceintes 5
Connexion à double câblage 6
Copie des enregistreurs 8
Cordon d'alimentation 7

INPUT SELECTOR 8

Mode Eco 9

Muet....8

Piles....2

Réglage de la tonalité 8

Réglage du volume 8

SOURCE DIRECT 8

Télécommande 4

TREBLE 8

VOLUME 8
