Type de produit	Thermostat d'ambiance programmable
Caractéristiques techniques principales	Écran LCD, programmation hebdomadaire, réglage de la température par palier
Alimentation électrique	230 V AC
Dimensions approximatives	80 x 80 x 30 mm
Poids	200 g
Compatibilités	Compatible avec les systèmes de chauffage électrique et à eau chaude
Tension	230 V
Puissance	Max 16 A
Fonctions principales	Programmation quotidienne et hebdomadaire, mode éco, mode confort
Entretien et nettoyage	Nettoyer avec un chiffon doux, ne pas utiliser de produits abrasifs
Pièces détachées et réparabilité	Disponibilité des pièces détachées à vérifier auprès du fabricant
Sécurité	Protection contre les surcharges, conforme aux normes CE
Informations générales utiles	Installation recommandée par un professionnel, garantie de 2 ans

FOIRE AUX QUESTIONS - THERMOSTAT D AMBIANCE PROGRAMMABLE MOD OTIO

Comment réinitialiser le thermostat OTIO ?

Pour réinitialiser le thermostat OTIO, appuyez et maintenez le bouton 'Reset' pendant 5 secondes jusqu'à ce que l'écran s'éteigne et se rallume.

Le thermostat ne s'allume pas, que faire ?

Vérifiez d'abord si le thermostat est correctement alimenté. Assurez-vous que les piles sont installées correctement ou que le thermostat est bien connecté au secteur.

Comment programmer la température souhaitée ?

Pour programmer la température, accédez au menu de programmation en appuyant sur le bouton 'Program'. Utilisez les flèches pour sélectionner l'heure et la température souhaitées, puis validez.

Pourquoi ma température programmée ne s'applique-t-elle pas ?

Assurez-vous que le mode de fonctionnement est bien réglé sur 'Programmé' et non sur 'Manuel'. Vérifiez également que les horaires de programmation sont correctement définis.

Comment changer les piles du thermostat ?

Pour changer les piles, retirez le couvercle à l'arrière du thermostat. Remplacez les anciennes piles par des neuves en respectant la polarité, puis refermez le couvercle.

Le thermostat affiche une erreur, que signifie cela ?

Un code d'erreur sur l'affichage peut indiquer un problème de capteur. Consultez le manuel d'utilisation pour la signification des codes d'erreur spécifiques.

Puis-je utiliser le thermostat avec un chauffage électrique ?

Oui, le thermostat OTIO est compatible avec les systèmes de chauffage électrique. Assurez-vous que la puissance maximale ne dépasse pas les spécifications du thermostat.

Comment passer du mode chauffage au mode refroidissement ?

Pour changer le mode, accédez au menu principal et sélectionnez 'Mode'. Utilisez les flèches pour choisir entre 'Chauffage' et 'Refroidissement' et validez.

Le thermostat fait du bruit, est-ce normal ?

Un léger bruit peut être normal lors de la montée en température ou lors de la programmation. Si le bruit est excessif, vérifiez l'installation et contactez le support technique.

Où puis-je trouver le mode d'emploi du thermostat ?

Le mode d'emploi est généralement inclus dans l'emballage du produit. Vous pouvez également le télécharger sur le site officiel d'OTIO.

MODE D'EMPLOI THERMOSTAT D AMBIANCE PROGRAMMABLE MOD OTIO

Qu'est ce que la domotique ?

On regroupe sous le terme domotique l'ensemble des produits électriques et électroniques qui contribuent à apporter confort, sécurité et économie dans l'habitat.

Quelques exemples des applications de la domotique dans votre vie quotidienne :

Automatiser les appareils électriques

Programmateurs : pour profiter des tarifs heures creuses ou programmer vos appareils ménagers.

Prises télécommandées : pour contrôler vos appareils électriques du bout des doigts.

Maîtriser la lumière

Luminaires automatiques : pour que la lumière s'allume sur votre passage, à l'intérieur comme à l'extérieur.

Variateurs de lumière : encastrables, raccordés aux luminaires ou télécommandés, ils vous permettent de moduler l'intensité lumineuse à votre gré.

Protéger les personnes et les biens

Systèmes d'alarme : pour protéger votre famille et vos biens.

Interphones Baby-Veille : pour surveiller les jeunes enfants d'une pièce à l'autre ou depuis le jardin.

Prises de protection : pour protéger vos appareils électriques des surtensions.

Moduler le chauffage

Thermostats d'ambiance : pour piloter le chauffage selon l'heure et faire des économies d'énergie en votre absence.

Otio France, entreprise française spécialiste de la domotique grand public conçoit et fabrique des produits qui reflètent notre philosophie : mettre la technologie au service de la facilité d'utilisation et de la convivialité, pour vous simplifier la vie.

Notre engagement : vous apporter une satisfaction totale par la qualité de nos produits et de nos services. Etre à votre écoute à tout moment et vous apporter conseil et assistance par l'intermédiaire de notre service consommateur.

Répondre à vos attentes en matière d'amélioration de votre habitat en vous proposant une gamme complète de produits innovants et fiables.

N'hésitez pas à nous faire part de votre opinion sur le produit que vous venez d'acheter.

Vos remarques et suggestions, mais aussi vos critiques seront accueillies par la même volonté de faire toujours plus pour vous satisfaire.

N° Indigo 0 825 368 368 0,150 € TTC / MN

Ecrivez nous. Dans tous les cas, nous vous répondrons.

Otio France Service consommateurs 26 rue Louis Guérin 69100 Villeurbanne

Le thermostat d'ambiance programmable

Merci d'avoir fait confiance à OTIO lors de l'achat de votre thermostat d'ambiance programmable.

Votre thermostat d'ambiance programmable OTIO vous permet de remplacer tout thermostat d'ambiance conventionnel et d'économiser l'énergie en modulant votre chauffage selon les moments de la journée.

En le raccordant à la commande de votre système de chauffage ou de climatisation, vous pouvez programmer la température en fonction des plages horaires sur 7 jours.

Le thermostat permet d'alterner 2 seuils de température selon les heures de la journée : une température de confort (température optimum pendant l'occupation des lieux) et une température d'économie (température minimum en votre absence ou pendant votre sommeil).

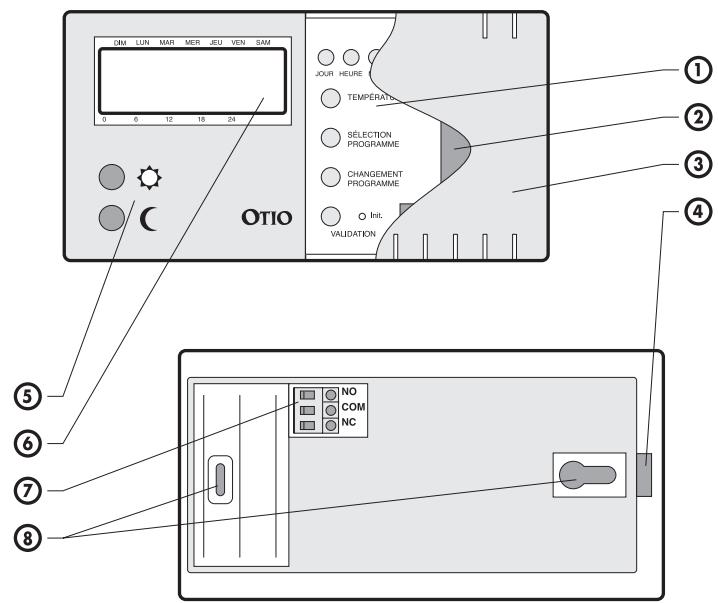

Nomenclature

1 Désignation

① Touches de programmation
② Logement pour 2 piles 1,5 Volt LR6
③ Couvercle de protection du clavier et des piles
④ Sonde de température
⑤ Touches de sélection de la température
⑥ Affichage à cristaux liquides
⑦ Bornier - raccordement au système de chauffage
⑧ Encoches de fixation murale

OM LUN MAR MER JEU VEN SAM OTIO 0 6 12 18 24 JOUR HEURE TEMPÉRATION SÉLECTION PROGRAMME CHANGEMENT PROGRAMME Init. VALIDATION ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ NO COM NC

Clavier

① Réglage du jour
② Réglage des heures
③ Réglage des minutes
④ Réglage de la température
⑤ Accès à la programmation
⑥ Accès aux différents programmes
⑦ Commutateurs : amplitude température/veille/chauffage ou climatiseur
⑧ Initialisation des programmes et de l'heure
⑨ Validation des programmations et des températures
⑩ Sélection de la température confort
⑪ Sélection de la température économie

Ecran

10 Jour de la semaine
12 Curseur de sélection des jours
Indication de l'heure
Indication des plages de programmation (confort en noir)
Heures de la journée
17 Indication de la température
Témoin de température d'économie
Témoin de température hors gel
Témoin de mise en route du chauffage ou du climatiseur
Témoin de température de confort
Mode manuel
Programme en cours
Témoin d'usure de piles

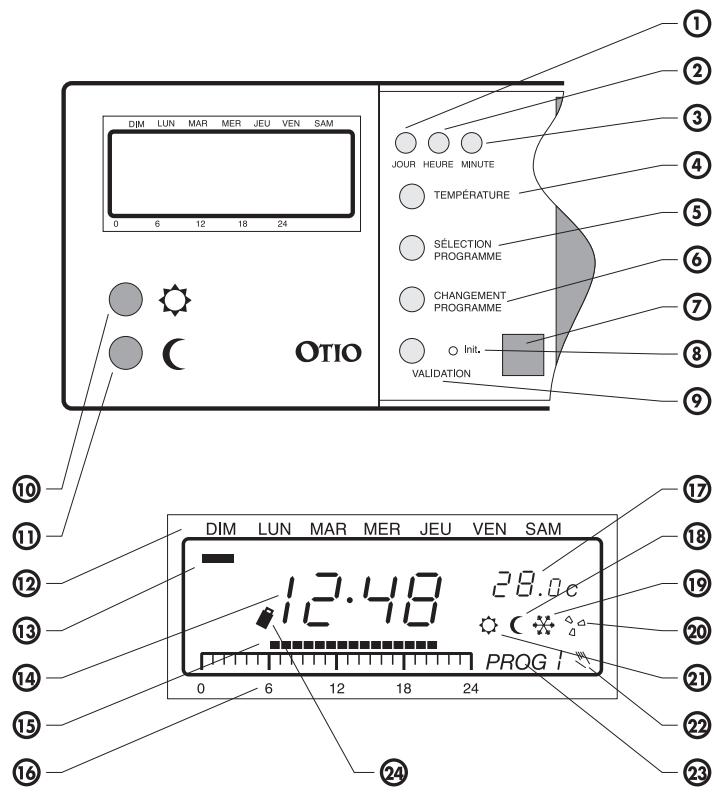

Présentation détaillée

OTIO DIM LUN MAR MER JEU VEN SAM 0 6 12 18 24 JOUR HEURE MINUTE TEMPÉRATURE SÉLECTION PROGRAMME CHANGEMENT PROGRAMME Init. VALIDATION 12.48 28.0°C PROG I 0 6 12 18 24 ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ㉑ ㉒ ㉓ ㉔ ㉕ ㉖

Choisir un emplacement

Le choix de l'emplacement de votre thermostat est essentiel pour son bon fonctionnement. Il doit être placé sur un mur intérieur de votre habitation, dans un lieu où l'air circule et où votre famille se retrouve régulièrement (salon, salle à manger...) pour repérer rapidement tout changement de température.

1 1,5m du sol et 1m d'une ouverture

1 m mini. 1,5 m

- Positionnez votre thermostat d'ambiance à 1,5 mètre du sol et au minimum à 1 mètre d'une porte, d'une fenêtre, d'un appareil domestique ou d'une source de chaleur (radiateur, cheminée, TV,...).

2 Pas de vibrations

- Evitez de placer votre thermostat sur un mur sujet à de fortes vibrations.

Branchement

• Le thermostat d'ambiance se branche sur la commande de votre système de chauffage ou de climatisation.
• Ne jamais brancher directement votre thermostat sur l'alimentation de votre système de chauffage ou de climatisation.

3 Remplacez votre ancien thermostat d'ambiance

CHAUDIÈRE

NO COM NC

• Vous désirez remplacer votre ancien thermostat d'ambiance qui est raccordé à votre chaudière par deux fils.
• Branchez ces deux fils sur les connecteurs NO et COM.

4 Vous n'aviez pas de thermostat d'ambiance

CHAUDIÈRE

CÂBLES ÉLECTRIQUES DE RACCORDEMENT NO COM NC

- Consultez la notice d'utilisation de votre système de chauffage.

• Si votre système de chauffage peut être commandé par deux fils, branchez ces deux fils sur les connecteurs NO et COM.
• Le thermostat fermera le circuit NO-COM pour commander la mise en route du système de chauffage et ouvrira le circuit pour commander l'arrêt du système.

5 Branchement 3 fils

CHAUDIÈRE

CÂBLES ÉLECTRIQUES DE RACCORDEMENT NO COM NC

• Dans certains cas, trois fils devront être connectés à votre thermostat : reportez-vous à la notice d'utilisation de votre chaudière.
• Branchez la phase sur COM, la commande d'arrêt du système de chauffage sur NC et la commande de mise en marche sur NO.

6 Branchement sur radiateur électrique

- Branchez la phase d'alimentation électrique générale sur COM, la phase du radiateur sur NO, le neutre de l'installation électrique générale sur le neutre du radiateur.

7 Le programmateur commande un climatiseur

CLIMAT|SEUR

NO COM NC

- Si vous contrôlez un climatiseur, le thermostat déclenchera la mise en route du climatiseur quand la température ambiante sera plus élevée que la température programmée.

- Branchez les deux fils de la commande d'arrêt du climatiseur sur les connecteurs NO ET COM.

Installation

8 Coupez toutes sources de courant

DISJONCTEUR

- Avant de commencer le montage de votre thermostat, coupez l'alimentation électrique de votre habitation au disjoncteur général ou au tableau de fusibles.

- Vous ne devez rétablir le courant qu'après avoir vérifié le branchement de votre installation.

9 Installez deux chevilles et une vis

3 mm 121 mm

VUE DE DESSUS

• Sur le mur choisi pour installer votre thermostat, marquez l'emplacement des 2 trous verticaux séparés de 121 mm.
• Percez 2 trous en fonction des chevilles et de la nature de votre mur puis insérez 2 chevilles.
• Insérez une vis dans la cheville gauche en la laissant dépasser de 3 mm.

10 Raccordez les fils au bornier

CAS 1 : branchement 2 fils.

- Retournez votre thermostat d'ambiance et dévissez les 2 vis des connecteurs NO et COM. - Branchez la phase sur le connecteur COM, le fil de la commande de mise en route sur NO.

CAS 2 : branchement 3 fils.

• Retournez votre thermostat d'ambiance et dévissez les 3 vis des connecteurs NO, COM et NC.
• Branchez la phase sur le connecteur COM, le fil de la commande de mise en route sur NO et le fil de la commande de l'arrêt sur NC.

11 Fixez votre thermostat d'ambiance

- Positionnez votre thermostat d'ambiance sur la vis que vous avez fixée et insérez la deuxième vis dans le trou situé dans le logement des piles.

12 Rétablir l'alimentation électrique

DISJONCTEUR

- Rétablir l'alimentation électrique de votre habitation.

Initialisation

13 Installez deux piles 1,5 Volt type R6

• Enlevez le capot situé sur la face avant en le faisant glisser sur votre droite.
• Installez 2 piles 1,5 Volt type R6 dans le compartiment en respectant les polarités indiquées.
  • L'affichage digital est en marche.

14 Initialisation

SUN MON TUE WED THU FRI SAT 0 6 12 18 24

- La touche «Init.» vous permet d'initialiser votre thermostat et d'annuler tous les réglages que vous avez déjà effectués.

Init.

15 Réglez l'heure et le jour

SUN MON TUE WED THU FRI SAT 12:48 0 6 12 18 24

- Appuyez sur le bouton «jour» jusqu'au jour désiré, sur le bouton «heure» pour obtenir l'heure courante puis sur le bouton «minute» pour les minutes.

JOUR

HEURE

MINUTE

16 Réglez la température "confort"

SUN MON TUE WED THU FRI SAT 26.0c 0 6 12 18 24

- Appuyez sur la touche «température».

- Appuyez sur la touche de réglage de la température «confort» jusqu'à l'obtention de la température voulue.

- Le pas de réglage de la température est de 0,5^ .

TEMPÉRATURE

17 Validez vos choix de températures

- Appuyez sur la touche «validation» pour confirmer vos choix et revenir au mode initial.

VALIDATION

18 Réglez la température "économie"

SUN MON TUE WED THU FRI SAT 20.0c C 0 6 12 18 24

- Appuyez sur la touche «température».

- Appuyez sur la touche de réglage de la température «économie » jusqu'à l'obtention de la température voulue.

TEMPÉRATURE

19 Validez vos choix de températures

- Appuyez sur la touche «validation» pour confirmer vos choix et revenir au mode initial.

VALIDATION

Programmes

20 Accédez au mode programme

• Votre thermostat d'ambiance comporte 9 programmes, dont 6 présélectionnés (de 0 à 5) et 3 personnalisables (de 6 à 8).
• Pour chaque jour de la semaine, sélectionnez un programme en fonction de vos besoins.

• Pour accéder au jour, appuyez sur la touche «jour», sur la touche «Sélection programme», sur la touche «Changement programme» pour accéder au programme voulu.
• Puis appuyez sur la touche «validation». Répétez la manipulation 7 fois.

JOUR

SÉLECTION PROGRAMME

CHANGEMENT PROGRAMME

VALIDATION

- Le sigle ⚙ correspond à la température de confort et le sigle C à la température d'économie.

21 Prog. 0 : mise hors gel

HORS GEL 0 H 6 H 12 H 18 H 24 H

• Ce programme est spécialement prévu pour une mise hors gel et pour maintenir une température minimum de 7 degrés.
• A utiliser lors de vos absences prolongées en hiver (vacances au ski par exemple).

22 Prog. 1 : confort toute la journée

0 H 6 H 12 H 18 H 24 H

- Programme journalier prédéfini que vous pouvez sélectionner si vous restez chez vous toute la journée.

23 Prog. 2 : confort tôt le matin et le soir

0 H 6 H 12 H 18 H 24 H

- Programme journalier prédéfini que vous pouvez sélectionner, par exemple, si vous partez travailler le matin et vous passez la soirée chez vous.

24 Prog. 3 : confort tôt le matin, à midi et le soir

0 H 6 H 12 H 18 H 24 H

- Programme journalier prédéfini que vous pouvez sélectionner. - Exemple : vous partez travailler le matin, vous rentrez déjeuner à midi et vous passez la soirée chez vous.

25 Prog. 4 : température confort continue

0 H 6 H 12 H 18 H 24 H

- Ce programme maintient une température «confort» pendant 24 heures.

26 Prog. 5 : température économie continue

C 0 H 6 H 12 H 18 H 24 H

- Ce programme maintient une température «économie » pendant 24 heures.

27 Prog. 6 à 8 : personnalisables

0 H 6 H 12 H 18 H 24 H

- Vous pouvez vous-même définir ces programmes en vous reportant au chapitre suivant.

Supposons que vous souhaitiez sélectionner le programme 6 pour programmer une température «confort» le samedi de 13 heures à 18 heures.

28 Accédez au jour concerné

DIM LUN MAR MER JEU VEN SAM 0 6 12 18 24 PROG /

- Appuyez sur la touche «jour» jusqu'au «Samedi».

29 Accédez au mode programmation

DIM LUN MAR MER JEU VEN SAM 0 6 12 18 24 PROG /

- Appuyez sur la touche «Sélection programme»: votre thermostat est en mode programmation.

30 Accédez au programme 6

DIM LUN MAR MER JEU VEN SAM 00:00 PROG 6

- Appuyez la touche «Changement programme» pour obtenir le programme 6.

31 Réglez la température "confort" de 13h à 18h

DIM LUN MAR MER JEU VEN SAM 13:00 PROG 6

- Appuyez 13 fois sur la touche correspondant à la température «économie » puis pressez 5 fois la touche correspondant à la température «confort».

- Enfin, pressez 6 fois la touche correspondant à la température «économie» pour amener le curseur clignotant entre 0 et 1 heure.

DIM LUN MAR MER JEU VEN SAM 18:00 PROG 6 0 6 12 18 24

32 Validez la programmation

- Appuyez sur la touche «validation» pour confirmer votre programmation.

VALIDATION

Réglez les commutateurs

Vous trouverez un groupe de 3 petits commutateurs sur la face avant de votre thermostat d'ambiance.

Ceux-ci servent à régler le choix entre le contrôle d'un chauffage ou d'un climatiseur, la mise en veille automatique du système et l'amplitude entre la température la plus élevée et la température la plus basse.

33 Commutateur 1 : chauffage ou climatiseur

ON 1 2 3 CHAUFFAGE CLIMATISATION ON 1 2 3

• Ce commutateur vous permet de contrôler un chauffage ou un climatiseur.
• Si vous contrôlez un chauffage (position 1), celui-ci se déclenchera quand la température ambiante sera moins élevée que la température réglée.

- Si vous contrôlez un climatiseur (position ON), celui-ci se déclenchera quand la température ambiante sera plus élevée que la température réglée.

34 Commutateur 2 : mise en veille de 5 min.

DURÉE D'UNE MISE EN VEILLE DE 5 MIN. MINI. ON 1 2 3 ON 1 2 3 PAS DE DURÉE MINI. DE MISE EN VEILLE

• Pour ne pas endommager votre chaudière, il est possible de retarder sa mise en marche par l'intermédiaire du thermostat d'ambiance en plaçant le commutateur sur «ON».
• Il s'écoulera au moins 4 minutes entre deux allumés.
• Si vous choisissez de contrôler un climatiseur, cette régulation s'effectuera automatiquement.

35 Commutateur 3 : amplitude de température

• Amplitude : vous pouvez sélectionner une amplitude variant de 1 à 2 degrés.
• Exemple : si vous programmez une température de 20 degrés avec une amplitude=1, le chauffage se déclenchera quand la température atteindra 19,5 degrés et s'arrêtera quand la température atteindra 20,5 degrés.

En mode utilisation, la température indiquée est la température ambiante.

36 Mode manuel

• A tout moment, vous pouvez stopper le programme et changer la température en cours.
• Par exemple, si le programme a sélectionné la température économie, pressez la touche température «confort» pour passer en mode manuel.

DIM LUN MAR MER JEU VEN SAM 0 6 12 18 24

• Une main apparaît pour signaler que vous êtes passé en mode manuel.
• Le thermostat restera en mode manuel jusqu'au prochain changement de température et repassera en mode automatique.

37 Changement momentané du programme

DIM LUN MAR MER JEU VEN SAM 05 0 6 12 18 24

- Au lieu de modifier un programme, vous pouvez augmenter ou diminuer la température pendant une durée variant de 1 à 24 heures.

- Exemple : vous avez programmé la température confort pendant toute la journée et vous devez vous absenter 5 heures. Avant de partir, appuyez sur la touche température «économie» pendant 3 secondes (affichage «01») puis appuyez à nouveau sur la touche température «économie» 4 fois, puis appuyez sur la touche «validation».

• N'utilisez jamais de détergents ou de solvants pour nettoyer le thermostat d'ambiance programmable. Utilisez un chiffon doux imbibé d'eau et séchez le immédiatement avec un chiffon sec.
• Si votre thermostat d'ambiance programmable doit rester inutilisé pendant une période prolongée, il est préférable d'enlever les piles.

Caractéristiques

THERMOSTAT D'AMBIANCE PROGRAMMABLE

Modèle : 93210

• Alimentation : 2 piles 1,5 Volt type LR6.
• Nombre de programmes : 9 dont 3 personnalisables et 6 présélectionnés.
• Plage de réglage : de 5°C à 30°C.
• Résolution : 0,5°C.
• Pouvoir de coupure : 5 (2) Ampères - 1150 W.
• Témoin d'usure des piles.

CE PRODUIT RÉPOND-IL À VOS ATTENTES ?

Si vous souhaitez nous faire part de votre expérience d'utilisateur, notre service consommateur est à votre écoute au numéro indigo 0 803 368 368. Nous prêterons une attention particulière à vos remarques et suggestions.

OTIO s'engage à vous satisfaire pleinement en vous proposant des produits de qualité.

Comme tous nos produits, votre thermostat d'ambiance programmable OTIO est garanti 2 ans contre tout vice de matière ou de fabrication dans le cadre d'une utilisation normale et du respect des préconisations d'emploi.

Pendant cette période, pensez bien à vous munir de votre ticket de caisse ou de votre bon de garantie si vous deviez retourner ce produit.

Nº Indigo 0 825 368 368

0,150 € TTC / MN

OTIO® est une marque déposée en France et à l'étranger propriété du groupe OTIO.

En raison de notre politique d'amélioration constante de nos produits, les caractéristiques de ce modèle sont susceptibles d'être modifiées à tout moment, sans préavis.
