THERMOSTAT D AMBIANCE PROGRAMMABLE 93210 - Thermostat d'ambiance programmable OTIO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Thermostat d'ambiance programmable
Caractéristiques techniques principales	Écran LCD, programmation hebdomadaire, réglage de la température
Alimentation électrique	230 V
Dimensions approximatives	85 x 85 x 30 mm
Poids	150 g
Compatibilités	Compatible avec les systèmes de chauffage électrique et à eau chaude
Type de batterie	Non applicable (fonctionne sur secteur)
Tension	230 V
Puissance	Max 16 A
Fonctions principales	Programmation, réglage de la température, affichage de l'heure
Entretien et nettoyage	Nettoyer avec un chiffon doux, ne pas utiliser de produits abrasifs
Pièces détachées et réparabilité	Disponibilité limitée des pièces détachées, consulter le fabricant pour plus d'informations
Sécurité	Conforme aux normes de sécurité électrique en vigueur
Informations générales utiles	Installation recommandée par un professionnel pour garantir un fonctionnement optimal

FOIRE AUX QUESTIONS - THERMOSTAT D AMBIANCE PROGRAMMABLE 93210 OTIO

Comment réinitialiser le thermostat OTIO 93210 ?

Pour réinitialiser le thermostat, maintenez enfoncé le bouton 'Reset' situé à l'arrière de l'appareil pendant 5 secondes jusqu'à ce que l'écran clignote.

Pourquoi mon thermostat ne s'allume-t-il pas ?

Vérifiez d'abord que le thermostat est correctement alimenté. Assurez-vous que le disjoncteur n'est pas déclenché et que les piles sont en bon état.

Comment programmer la température sur le thermostat OTIO 93210 ?

Pour programmer la température, appuyez sur le bouton 'Program' et utilisez les flèches pour régler la température souhaitée, puis confirmez avec le bouton 'OK'.

Le thermostat affiche une erreur, que faire ?

Si une erreur apparaît, consultez le manuel d'utilisation pour le code d'erreur spécifique. En général, il peut être utile de réinitialiser le thermostat ou de vérifier les connexions.

Comment changer les piles du thermostat ?

Pour changer les piles, retirez le couvercle à l'arrière de l'appareil et remplacez les piles usées par des piles neuves de type AA, en respectant la polarité.

Mon thermostat semble toujours indiquer la même température, que faire ?

Assurez-vous que le capteur de température n'est pas obstrué et qu'il n'y a pas de sources de chaleur ou de froid à proximité qui pourraient fausser la mesure.

Comment changer l'heure et la date sur le thermostat ?

Pour changer l'heure et la date, accédez au menu 'Réglages', sélectionnez 'Date/Heure' et utilisez les flèches pour ajuster les valeurs, puis confirmez avec 'OK'.

Le thermostat fonctionne-t-il avec tous les types de chauffages ?

Le thermostat OTIO 93210 est compatible avec la plupart des systèmes de chauffage, mais il est recommandé de vérifier la compatibilité avec votre système spécifique dans le manuel d'utilisation.

Comment changer le mode de fonctionnement du thermostat ?

Pour changer le mode de fonctionnement, appuyez sur le bouton 'Mode' jusqu'à ce que le mode désiré (chauffage, refroidissement, etc.) s'affiche à l'écran.

Où puis-je trouver le manuel d'utilisation du thermostat OTIO 93210 ?

Le manuel d'utilisation est généralement inclus dans l'emballage. Vous pouvez également le télécharger sur le site officiel d'OTIO dans la section 'Support'.

MODE D'EMPLOI THERMOSTAT D AMBIANCE PROGRAMMABLE 93210 OTIO

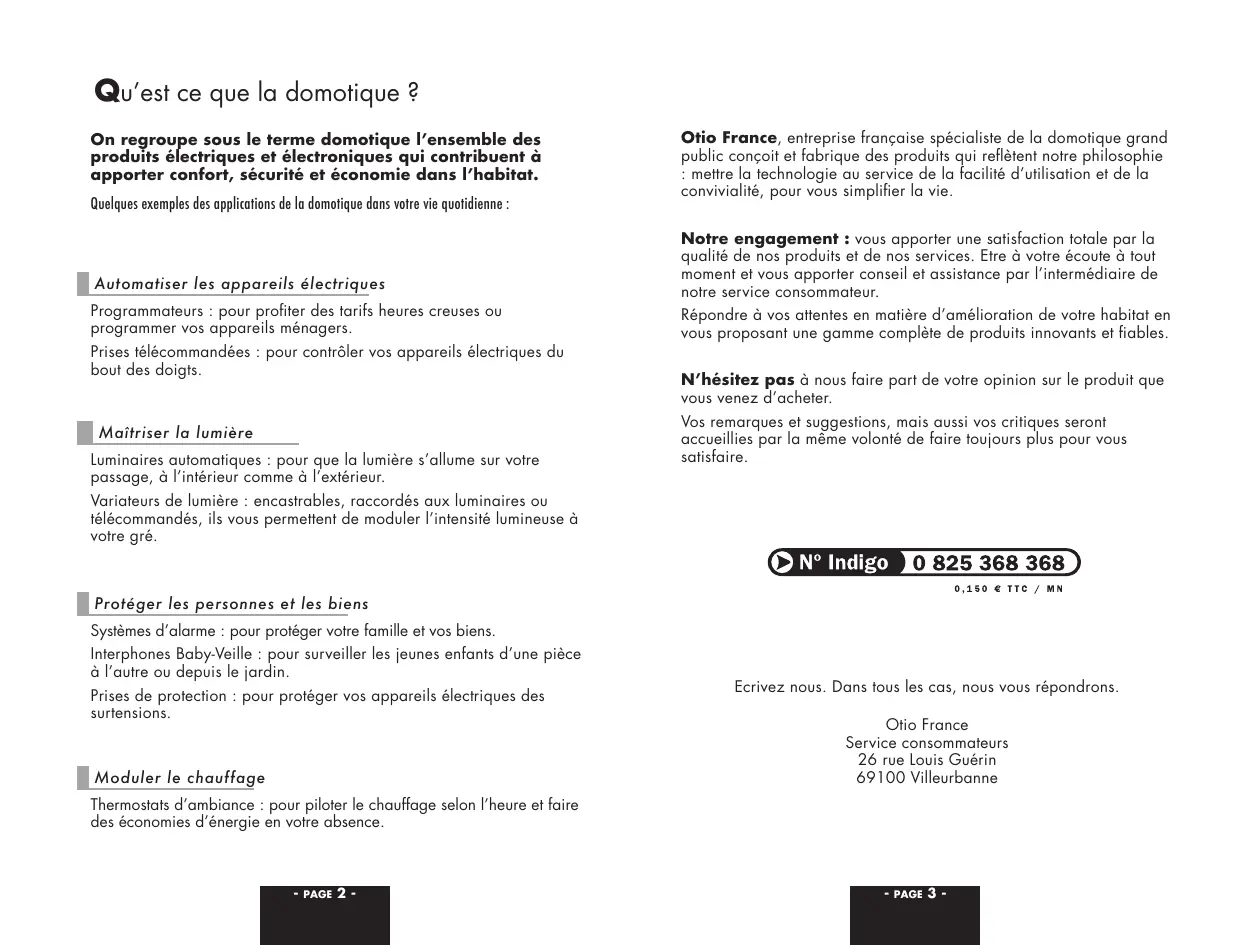

On regroupe sous le terme domotique l'ensemble des produits électriques et électroniques qui contribuient à apporter comfort, sécurité et économique dans l'habitat.

Quelques exemples des applications de la domotique dans votre vie quotidienne :

Automatiser les apparéils électriques

Programmateurs : pour profiter des tarifs heures creuses ou programmer vos apparéils menagers.

Prises télécommandées : pour contrôle vos apparciels électriques du bout des doits.

Maïtriser la lumière

Luminaires automatiques : pour que la lumière s'allume sur votre passage, à l'intérieur comme à l'extérieur.

Viateurs de lumière : encastrables, raccordés aux luminaires ou télécommandés, ils vous permettent de modifier l'intensité lumineuse à votre gré.

Protégér les personnes et les biens

Systèmes d'alarme : pour protégger votre famille et vos biens.

Interphones Baby-Veille : pour surveiller les jeunes enfants d'une pièce à l'autre ou depuis le jardin.

Prises de protection : pour protégger vos apparéils électriques des surtensions.

Moduler le chauffage

Thermostat d'ambiance : pour pilotier le chauffage selon l'heure et faire des économies d'énergie en votre absence.

Otio France, entreprise française spécialiste de la domotique grand public conçoit et fabrique des produits qui reflètent notre philosophie :mettre la technologie au service de la capacité d'utilisation et de la convivialité, pour vous simplifier la vie.

Notre engagement : vous apporter une satisfaction totale par la qualité de nos produits et de nos services. Étre à votre écoute à tout moment et vous apporter conseil et assistance par l'intermédiaire de notre service consommateur.

Répondre à vos attentes en matière d'amélioration de votre habitat en vous proposant une gamme compte de produits innovants et fiables.

N'hésitez pas à nous faire part de votre opinion sur le produit que vous venez d'acheter.

Vos remarques et suggestions, mais aussi vos critiques seront accueillies par la même volonte de faire toujours plus pour vous satisfaire.

N° Indigo 0825368368 0,150∈TTC/MN

Ecrivez nous. Dans tous les cas, nous vous répondrons.

Otio France

Service consommateurs

26 rue Louis Guérin

69100 Villeurbanne

Le thermostat d'ambiance programmable

Merci d'avoir fait confiance à OTIO lors de l'achat de votre thermostat d'ambiance programmable.

Votre thermostat d'ambiance programmable OTIO vous permet de remplacer tout thermostat d'ambiance conventionnel et d'économiser l'énergie en modulant votre chauffage selon les moments de la journée.

En le raccordant à la commande de votre système de chauffage ou de climatisation, vous pouvez programmer la température en fonction des plages horaires sur 7 jours.

Le thermostat permet d'alternier 2 seuls de température selon les heures de la journée : une température de comport (température optimum pendant l'occupation des lieux) et une température d'économie (température minimum en votre absence ou pendant votre sommeil).

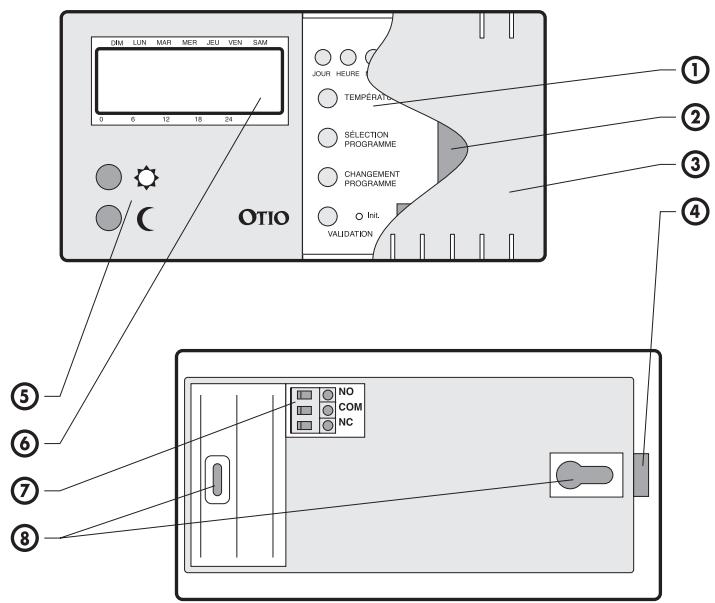

Nomenclature

1 Designation

① Touches de programmation
② Logement pour 2 piles 1,5 Volt LR6
Couvercle de protection du clavier et des piles
④ Sonde de température
⑤ Touches de sélection de la température
⑥ Affichage à cristaux liquides
⑦ Bornier - raccordement au système de chauffage
Encoches de fixation murale

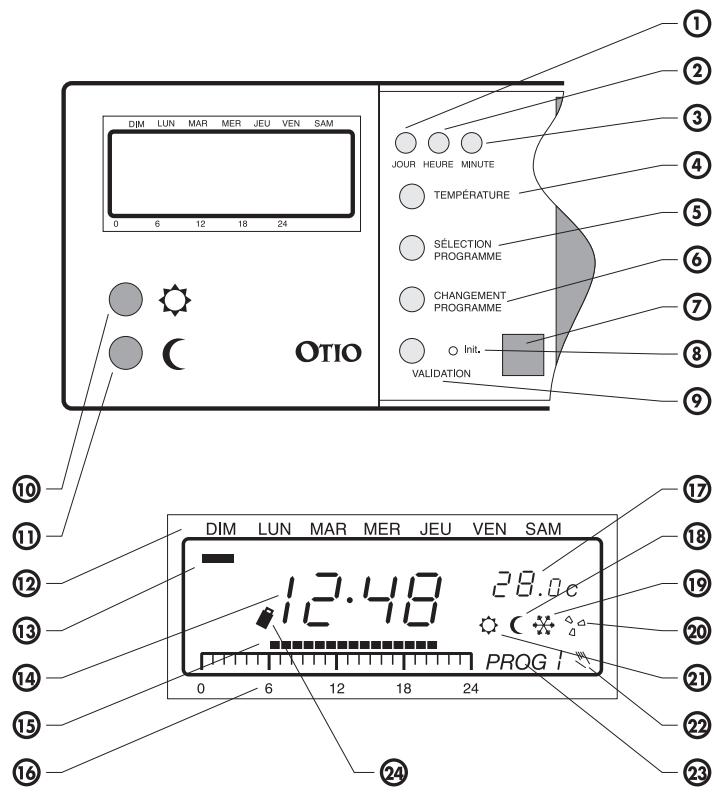

① Réglage du jour
② Réglage des heures
3 Reglage des minutes
④ Réglage de la température
(5) Accès à la programmation
6 Acces aux différents programmes
⑦ Commutateurs : amplitude températe/veille/chauffage ou climatiseur
⑧ Initialisation des programmes et de l'heure
⑨ Validation des programmations et des températures
10 Sélection de la températe comport
(1) Sélection de la température économique

Ecran

Jour de la semaine
Curseur de selection des jours
Indication de l'heure
Indication des plages de programmation (confort en noir)
Heures de la journee
Indication de la températe
Témoin de température d'économie
Témoin de température hors gel
Témoin de mise en route du chauffage ou du climatiseur
Témoin de température de comport
Mode manuel
Programme en cours
Témoin d'usure de piles

Choisir un emplacement

Le choix de l'emplacement de votre thermostat est essentiel pour son bon fonctionnement. Il doit être place sur un mur interieur de votre habitation, dans un lieu où l'air circule et ou votre famille se retrouve régulierement (salon, salle à manger...) pour repérer rapidement tout changement de température.

1 1,5m du sol et 1m d'une ouverture

• Positionnez votre thermostat d'ambiance à 1,5 mètre du sol et au minimum à 1 mètre d'une porte, d'une fenêtre, d'un apparéil domestique ou d'une source de chaleur (radiateur, cheminée, TV,...).

2 Pas de vibrations

• Evitez de placer votre thermostat sur un mur sujet à de fortes vibrations.

Branchement

• Le thermostat d'ambiance se branche sur la commande de votre système de chauffage ou de climatisation.
• Ne jamais brancher directementYOUR thermostat sur l'alimentation de voircere syste me de chauffage ou de climatisation.

3 Remplacez votre ancien thermostat d'ambiance

CHAUDIÈRE

• Vous désirez replacer votre ancien thermostat d'ambiance qui est raccordé à vous chaudière par deux fils.
• Branchez ces deux fils sur les connecteurs NO et COM.

4 Vou n'aviez pas de thermostat d'ambiance

CHAUDIÈRE

• Consultez la notice d'utilisation de votre système de chauffage.
• Si votre système de chauffage peut être commandé par deux fils, branchez ces deux fils sur les connecteurs NO et COM.
• Le thermostat fermera le circuit NOCOM pour commander la mise en route du système de chauffage et ouvrira le circuit pour commander l'arrêt du système.

5 Branchement 3 fils

CHAUDIÈRE

• Dans certains cas, trois fils devont etre connectes à votre thermostat : reportez-vous à la notice d'utilisation de votre chaudiere.
• Branchez la phase sur COM, la commande d'arrêt du système de chauffage sur NC et la commande de mise en marche sur NO.

6 Branchement sur radiateur électrique

• Branchez la phase d'alimentation électrique générale sur COM, la phase du radiateur sur NO, le neutre de l'installation électrique générale sur le neutre du radiateur.

7 Le programmeur commande un climatiseur

CLIMATISEUR

• Si vous contrôlez un climatiseur, le thermostat déclenchera la mise en route du climatiseur quand la température ambiente sera plus élevé que la température programmée.

• Branchez les deux fils de la commande d'arrêt du climatiseur sur les connecteurs NO ET COM.

Installation

8 Coupe toutes sources de courant

• Avant de commencer le montage de votre thermostat, coupez l'alimentation électrique de votre habitation au disjoncteur général ou au tableau de fusibles.
• Vous ne devez rétablit le courant qu'après avoir vérifié le branchement de votre installation.

9 Installez deux chevilles et une vis

• Sur le mur choisi pour installerer votre thermostat, marquez l'emplacement des 2 trous verticaux séparés de 121 mm.
• Percez 2 trough en fonction des chevilles et de la nature de votre mur puis insérez 2 chevilles.
• Insérez une vis dans la chevelle gauche en la laissant dépasser de 3 mm.

10 Raccordez les fils au bornier

• Retournez votre thermostat d'ambiance et dévissez les 2 vis des connecteurs NO et COM.
• Branchez la phase sur le connecteur COM, le fil de la commande de mise en route sur NO.

• Retournez votre thermostat d'ambiance et dévissez les 3 vis des connecteurs NO, COM et NC.
• Branchez la phase sur le connecteur COM, le fil de la commande de mise en route sur NO et le fil de la commande de l'arrêt sur NC.

Fixez votre thermostat d'ambiance

• Positionnez votre thermostat d'ambiance sur la vis que vous avez fixée et insérez la deuxième vis dans le trou situation dans le logement des piles.

12 Rétabir l'alimentation électrique

• Rétablit l'alimentation électrique de votre habitation.

Initialisation

13 Installéz deux piles 1,5 Volt type R6

• Enlevez le capot situé sur la face avant en le faisant glisser sur votre droite.
• Installez 2 piles 1,5 Volt type R6 dans le compartment en respectant les polarités indiquées.
  L'affichage digital est en marche.

14 Initialisation

La touche « Init. » vous permet d'initialiser votre thermmostat et d'annuler tous les réglages que vous avez déjà effectué.

Init.

15 Reglez l'heure et le jour

• Appuyez sur le bouton « jour » jusqu'à jour désiré, sur le bouton « heures » pour obtenir l'heure courante puis sur le bouton « minute » pour les minutes.

JOUR

HEURE

MINUTE

16 Reglez la température "confort"

• Appuyez sur la touche «température».
• Appuyez sur la touche de réglage de la température «confort» jusqu'à l'obtention de la température voulue.
  Le pas de réglage de la température est de 0,5^

TEMPÉRATURE

17 Validez vos choix de températures

• Appuyez sur la touche «validation» pour confirmer vos choix et revenir au mode initial.

VALIDATION

18 Reglez la température "economie"

• Appuyez sur la touche «température».
• Appuyez sur la touche de réglage de la température « économie » jusqu'à l'obtention de la température voulue.

TEMPÉRATURE

19 Validez vos choix de températures

• Appuyez sur la touche «validation» pour confirmer vos choix et revenir au mode initial.

VALIDATION

Programmes

20 Accedez au mode programme

• Voiture thermostat d'ambiance compte 9 programmes, dont 6 préselectionnés (de 0 à 5) et 3 personnalisables (de 6 à 8).
• Pour chaque jour de la semaine, Sélectionnez un programme en fonction de vos besoin.

Pour acceder au jour, appuyez sur la touche «jour», sur la touche «Sélection programme», sur la touche «Changement programme» pour acceder au programme voulu.
- Puis appuyez sur la touche «validation», Répétez la manipulation 7 fois.

JOUR

SELECTION

PROGRAMME

CHANGEMENT

PROGRAMME

VALIDATION

• Le sigle correspond à la température de comport et le sigle à la température d'économie.

21 Prog. 0: mise hors gel

• Ce programme est spécifique prévu pour une mise hors gel et pour maintainir une température minimum de 7 dégrès.
• A utiliser lors de vos absences prolongées en hiver (vacances au ski par exemple).

22 Prog. 1:逅toutela journee

• Programme journalier prédéfini que vous pouvez selectionner si vous restez chez vous toute la journée.

23 Prog. 2: comforts tout le matin et le soir

• Programme journalier prédéfi ne que vous peuvent selectionner, par exemple, si vous partez travailler le matin et vous passez la soirée chez vous.

24 Prog. 3: comforts tout le matin, à midi et le soir

• Programme journalier prédéfini que vous pouvez selectionner.

• Exemple : vous partez travailler le matin, vous rentrez déjeuner à midi et vous passez la soirée chez vous.

25 Prog. 4: température comport continue

• Ce programme maintient une température «confort» pendant 24 heures.

26 Prog. 5: températe économique continue

• Ce programme maintient une température « économique» pendant 24 heures.

27 Prog. 6 à 8: personalisables

• Vous pouvez vous-même définir ces programmes en vous reportant au chapitre suivant.

Supposons que vous souhaitiez seLECTIONner le programme 6 pour programmer une température «confort» le samedi de 13 heures à 18 heures.

28 Accedez au jour concenné

• Appuyez sur la touche «jour» jusqu'au «Samedi».

29 Accedez au mode programmation

• Appuyez sur la touche « Sélection programme»: votre thermostat est en mode programmation.

30 Accedez au programme 6

• Appuyez la touche «Changement programme» pour obtenir le programme 6.

31 Reglez la température "confort" de 13h à 18h

• Appuyez 13 fois sur la touche correspondant à la température « économique » puis pressez 5 fois la touche correspondant à la température «confort».

• Enfin, pressez 6 fois la touche correspondant à la température «économie» pour amener le curseur clignotant entre 0 et 1 heures.

32 Validez la programmation

• Appuyez sur la touche «validation», pour confirmer toute programmation.

Réglez les commuteurs

Vous trouvrez un groupe de 3 petits commutateurs sur la face avant de votre thermostat d'ambiance.

Ceux-ci servent à régler lechioix entre le contrôle d'un chauffage ou d'un climatiseur, la mise en veille automatique du système et l'amplitude entre la température la plus élevé et la température la plus BASSE.

33 Commutateur 1:chauffage ou climatiseur

• Ce commutateur vous permet de contrôler un chauffage ou un climaitseur.

• Si vous contrôlez un chauffage (position 1), celui-ci se déclenchera quand la température ambiente sera moins élevée que la température réglée.

• Si vous contrôlez un climatiseur (position ON), celui-ci se déclenchera quand la température ambiente sera plus élevé que la température régée.

34 Commutateur 2 : mise en voille de 5 min.

Pour ne pas endommager toute chaudière, il est possible de retarder sa mise en marche par l'intermédiaire du thermostat d'ambiance en plaçant le commutateur sur «ON».
Il s'écoulera au moins 4 minutes entre deux allumés.
- Si vous choisissez de contrôler un climatiseur, cette régulation s'effectuera automatiquement.

35 Commutateur 3: amplitude de température

• Amplitude : vous pouvez seLECTIONner une amplitude variant de 1 à 2 degrés.
• Exemple: si vous programmez une température de 20 degrès avec une amplitude=1, le chiffage se déclenchera quand la température atteindre 19,5 degrès et s'arrête quand la température atteindre 20,5 degrès.

En mode utilisation, la température indiquée est la température ambiente.

36 Mode manuel

• A tout moment, vous pouvez stopper le programme et changer la température en cours.
• Par exemple, si le programme a sélectionné la température économique, pressez la touche température «confort» pour passer en mode manuel.

Ou

• Une main apparait pour signaler que vous etes passé en mode manuel.
• Le thermostat restera en mode manuel jusqu'au prochain changement de température et repassera en mode automatique.

37 Changement momentané du programme

• Au lieu de modifier un programme, vous pouze augmenter ou diminuer la température pendant une durée variant de 1 à 24 heures.

• Exemple : vous avezprogrammé la température comport pendant toute la journée et vousdezvezvousabsenter5heures.Avant de partir,appuyez sur la touche temperature «economie»pendant 3 secondes (affichage «01»)uis appuyez à nouveau sur la touche temperature «economie»4 fois,puis appuyez sur la touche «validation».

#

VALIDATION

• N'utilise jamais de détergents ou de solvants pour nettoyer le thermostat d'ambiance programmable. Utilisez un chiffon doux imbibé d'eau et séchez le immédiatement avec un chiffon sec.
• Si vous thermostat d'ambiance calculable doit rester inutilisé pendant une période prolongée, il est préféroyable d'enlever les piles.

Carcetéristiques

THERMOSTAT D'AMBIANCE PROGRAMMABLE

Modèle : 93210

• Alimentation : 2 piles 1,5 Volt type LR6.
• Nombre de programmes : 9 dont 3 personnalisables et 6 préselectionnés.
• Plage de réglage: de 5^ C 30^ C .
• Résolution: 0,5^ .
• Pouvoir de coupure: 5 (2) Ampères - 1150 W.
• Témoin d'usure des piles.

CE PRODUIT RÉPOND-IL À VOS ATTENTES ?

Si vous souhaitez nous faire part de votre expérience d'utilisateur, notre service consommateur est à votre écoute au numéro indigo 0 803 368 368. Nous préterons une attention particulière à vos remarques et suggestions.

OTIO s'engage à vous satisfaire pleinement en vous proposant des produits de qualité.

Comme tous nos produits, votre thermostat d'ambiance programmable OTIO est garanti 2 ans contre tout vice de matière ou de fabrication dans le cadre d'une utilisation normale et du respect des préconisations d'emploi.

Pendant cette période, pensez bien à vous munir de votre ticket de casser ou de votre bon de garantie si vous deviez returner ce produit.

N^o Indigo

0825368368

0,150 € TTC / MN

OTIO est une marque déposée en France et à l'étranger propriété du groupe OTIO.

En raison de notre politique d'amélioration constante de nos produits, les caractéristiques de ce mode sont susceptibles d'être modifiées à tout moment, sans préavis.
