Type d'appareil	Thermomètre et Hygromètre
Affichage	Écran LCD
Mesure de la température	Oui
Mesure de l'humidité	Oui
Plage de température	Non précisé
Plage d'humidité	Non précisé
Alimentation	Piles
Fonction mémoire	Oui
Unité de température	°C / °F
Affichage de l'heure	Oui
Alarme	Oui
Support	Support intégré
Design	Compact et portable
Utilisation	Intérieur
Fonction réveil	Oui
Dimensions	Non précisé

FOIRE AUX QUESTIONS - HHS-4041 OTIO

Comment connecter mon OTIO HHS-4041 à mon appareil Bluetooth ?

Pour connecter votre OTIO HHS-4041 à un appareil Bluetooth, activez le Bluetooth sur votre appareil, puis allumez le HHS-4041. Maintenez le bouton d'alimentation enfoncé jusqu'à ce que le voyant Bluetooth clignote. Sélectionnez 'OTIO HHS-4041' dans la liste des appareils disponibles sur votre appareil.

Pourquoi mon OTIO HHS-4041 ne charge-t-il pas ?

Vérifiez que le câble de chargement est correctement connecté à la prise et à l'appareil. Assurez-vous également que la prise fonctionne en essayant de charger un autre appareil. Si le problème persiste, il se peut que la batterie soit défectueuse.

Comment réinitialiser mon OTIO HHS-4041 ?

Pour réinitialiser votre OTIO HHS-4041, éteignez l'appareil, puis appuyez et maintenez le bouton d'alimentation pendant environ 10 secondes jusqu'à ce que le voyant s'éteigne et se rallume. Cela réinitialisera les paramètres d'usine.

Quel est l'autonomie de la batterie de l'OTIO HHS-4041 ?

L'autonomie de la batterie de l'OTIO HHS-4041 dépend de l'utilisation, mais en moyenne, elle peut durer jusqu'à 10 heures d'écoute continue à un volume modéré.

Comment régler le volume sur l'OTIO HHS-4041 ?

Pour régler le volume sur l'OTIO HHS-4041, utilisez les boutons de volume situés sur le côté de l'appareil. Appuyez sur le bouton '+' pour augmenter le volume et sur le bouton '-' pour le diminuer.

L'OTIO HHS-4041 est-il résistant à l'eau ?

L'OTIO HHS-4041 n'est pas spécifiquement conçu pour être résistant à l'eau. Il est recommandé de le garder à l'abri de l'humidité et de l'eau pour éviter tout dommage.

Comment mettre à jour le firmware de mon OTIO HHS-4041 ?

Pour mettre à jour le firmware de votre OTIO HHS-4041, téléchargez l'application dédiée sur votre appareil, connectez votre HHS-4041 via Bluetooth et suivez les instructions de mise à jour dans l'application.

Que faire si l'OTIO HHS-4041 ne s'allume pas ?

Si l'OTIO HHS-4041 ne s'allume pas, essayez de le charger pendant au moins 30 minutes. Si l'appareil ne répond toujours pas, il se peut qu'il y ait un problème avec la batterie ou le matériel.

Puis-je utiliser l'OTIO HHS-4041 avec un appareil non Bluetooth ?

Oui, vous pouvez utiliser l'OTIO HHS-4041 avec un appareil non Bluetooth en utilisant un câble audio 3,5 mm. Connectez simplement une extrémité du câble à l'appareil et l'autre à la prise audio de l'HHS-4041.

MODE D'EMPLOI HHS-4041 OTIO

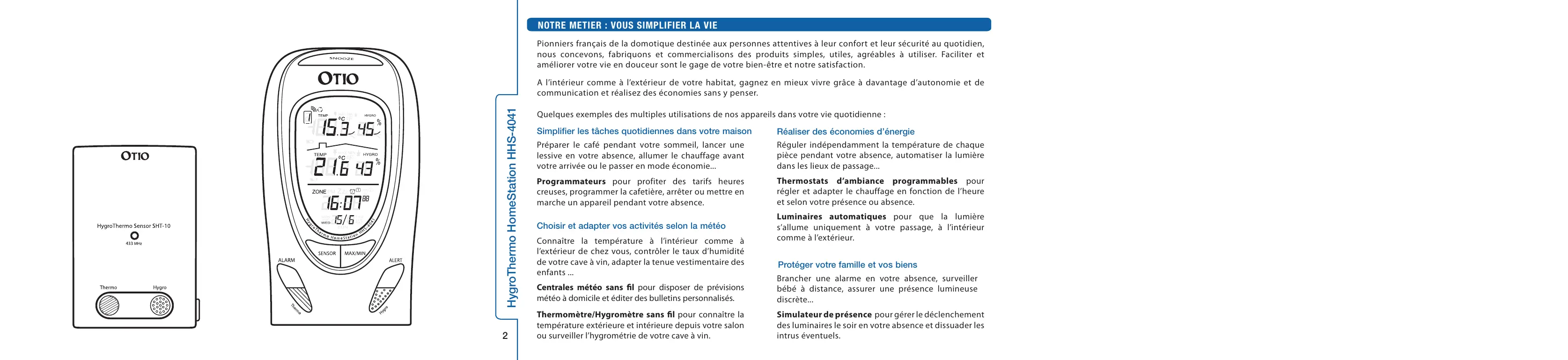

Pionniers français de la domotique destinée aux personnes attentives à leur comportement et leur sécurité au quotidien, nous concevons, fabriquons et commercialisons des produits simples, utiles, agréables à utiliser. Faciliter et améliorer votre vie en douceur sont le gage de votre bien-être et notre satisfaction.

À l'intérieur comme à l'extérieur de votre habitat, gagnez en confort de vivre grâce à davantage d'autonomie et de communication et réalisez des économies sans y penser.

Quelques exemples des multiples utilisations de nos appareils dans votre vie quotidienne :

Simplifier les tâches quotidiennes dans votre maison

Préparer le café pendant votre sommeil, lancer une lessive en votre absence, allumer le chauffage avant votre arrivée ou le passer en mode économique...

Programmateurs pour profiter des tarifs heures creuses, programmer la cafetière, arrêter ou mettre en marche un appareil pendant votre absence.

Choisir et adapter vos activités selon la météo

Connaître la température à l'intérieur comme à l'extérieur de chez vous, contrôler le taux d'humidité de votre cave à vin, adapter la tenue vestimentaire des enfants...

Centrales météo sans fil pour disposer de prévisions météo à domicile et éditer des bulletins personnalisés.

Thermomètre/Hygromètre sans fil pour connaître la température extérieure et intérieure depuis votre salon ou surveiller l'hygrométrie de votre cave à vin.

Réalisé des économies d'énergie

Réguler indépendamment la température de chaque pièce pendant votre absence, automatiser la lumière dans les lieux de passage...

Thermostat d'ambiance programmables pour régler et adapter le chauffage en fonction de l'heure et selon votre présence ou absence.

Luminaires automatiques pour que la lumière s'allume uniquement à votre passage, à l'intérieur comme à l'extérieur.

Protecteur famille et vos biens

Brancher une alarme en votre absence, surveiller bébé à distance, assurer une présence lumineuse discrète...

Simulateur de présence pour gérer le déclenchement des luminaires le soir en votre absence et dissuader les intrus événtuels.

Baby-Veille pour surveiller les enfants d'une pièce à l'autre ou depuis le jardin.

Veilleuses automatiques pour éclairer les lieux de passage nocturnes ou les placards, conserver une source de lumière pour se lever la nuit ou rassurer les enfants dans le noir.

Mettre en valeur votre habitat

Créer et mémoriser votre ambiance lumineuse préférée...

Commande à distance pour rassembler vos luminaires et appareils électriques sur une même télécommande et les piloter du bout des doigts.

Nos engagements

• Vous accompagner dans l'amélioration de votre habitat en vous proposant une gamme complète de produits simples, esthétiques, innovants et fiables.
• Anticiper les nouvelles tendances et modes de vie et vous en faire profiter. Assurer une garantie de deux ans minimum sur l'ensemble de notre gamme.
• Vous apporter une satisfaction totale par la qualité de nos produits et de nos services.
• Être à votre écoute à tout moment et vous apporter conseil et assistance par l'intermédiaire de notre service consommateurs.

Notre service consommateurs est à votre écoute pour vous guider dans le besoin, l'installation et l'utilisation de nos produits.

Sur simple appel au

0,150 € TTC / MN

En visitant notre site internet : www.livoo.com

Faites-nous part de votre opinion sur le produit que vous venez d'acheter. Vos remarques et suggestions seront accueillies par la même volonté de faire toujours plus pour vous satisfaire.

Groupe OTIO - Service Consommateurs - 26, rue Louis Guérin - 69628 Villeurbanne Cedex

Centrale thermomètre/hygromètre

• Vue de face 6 Vue du côté gauche 7
• Vue du côté droit 7
• Vue de dessus 7. Écran LCD. 8

Centrale thermomètre/hygromètre

Avant de commencer 10 - Insertion des piles 10

Capteur thermomètre/hygromètre

Avant de commencer 11 - Insertion des piles et enregistrement 11

Capteurs thermomètres / hygromètres supplémentaires

• Insertion des piles et enregistrement 12

Installation

La centrale 13 - Les capteurs 13 - La sonde filaire 13

Réglages et utilisation 14

• Réglage du calendrier et de l'horloge 14
• Réglage et consultation des fuseaux horaires...... 15
• Réglage et utilisation des réveils 16
• Températures et hygrométries, distances et tendances 18
• Mémorisation des températures et hygrométries extrêmes 19
• Surveillance des températures et hygrométries.... 20
• Changement des piles 21
• Entretien 21

Conditions de garantie 26

• Mesure des températures et hygrométries distantes grâce à un capteur sans fil inclus Autoscroll: défilement automatique des données
• Indication de la tendance des températures et hygrométries distantes
• Sonde filaire étanche pour mesurer la température en milieu liquide (piscine, aquarium, etc.)
• Mesure des températures et hygrométries ambiantes
• Mémorisation des températures et hygrométries extrêmes relevées
• Surveillance des seuils de température et d'hygrométrie programmés
• Horloge sur deux fuseaux horaires
• Calendrier
• Deux réveils avec fonction snooze : report du réveil avec répétition automatique de la sonnerie

Centrale thermomètre/hygromètre

Pression brève : sélection du capteur et activation/désactivation du défilement automatique des données (autoscroll)

Pression prolongée : suppression de l'enregistrement des capteurs

Max/Min

Pression brève : consultation des températures et hygrométries extrêmes relevées

Pression brève : consultation des réveils 1 et 2

Pression brève, puis prolongée : réglage des réveils 1 et 2

Pression brève : activation/désactivation de la surveillance des températures et hygrométries

Pression prolongée : entrée dans le mode réglage des seuils de surveillance

Capteur de la température ambiante

Capteur de l'hygrométrie ambiantе

Pression prolongée signifie que la touche reste enfoncée pendant au moins 3 secondes.

Pression prolongée:

entrée en mode réglage du calendrier et de l'horloge

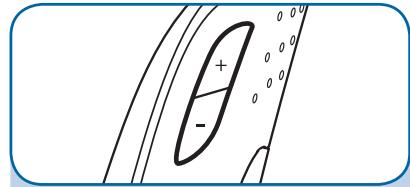

Vue du côté droit

Activation/désactivation des réveils En mode réglage :

Pression brève :

augmentation des valeurs.

Pression prolongée :

augmentation rapide des valeurs

Pression brève : sélection

d'affichage des températures en degrés Celsius ou Fahrenheit.

Pression prolongée : sélection du fuseau horaire.

En mode réglage :

Pression brève: baisse des valeurs.

Pression prolongée: baisse rapide des valeurs.

Vue dessus

Report du réveil avec répétition automatique de la sonnerie

Écran LCD - zone du haut

Numéro du capteur sélectionné

Autoscroll: défilement automatique des données

Température distante relevée par le capteur

Unité de mesure de la température

Tendance de la température relevée

Seuils de surveillance hauts

Température et hygrométrie maximum relevées

Température et hygrométrie minimum relevées

Seuils de surveillance bas

Hygrométrie distante relevante par le capteur

Tendance de l'hygrométrie relevante

Témoin d'usure des piles du capteur

Écran LCD - zone du milieu

Température ambience relevée par la centrale

Unité de mesure de la température

Seuils de surveillance hauts

Température et hygrométrie maximum relevées

Température et hygrométrie minimum relevées

Seuils de surveillance bas

Hygrométrie ambiant relevée par la centrale

Témoin d'usure des piles de la centrale

Écran LCD - zone du bas

Fuseau hora

Horloges et heures de réveil programmes

Fonction snooze activée

Réveils actifs

Jour de la Semaine

Date

Centrale thermomètre/hygromètre

Avant de commencer Retirez le film plastique protecteur recouvrant l'écran de la centrale.

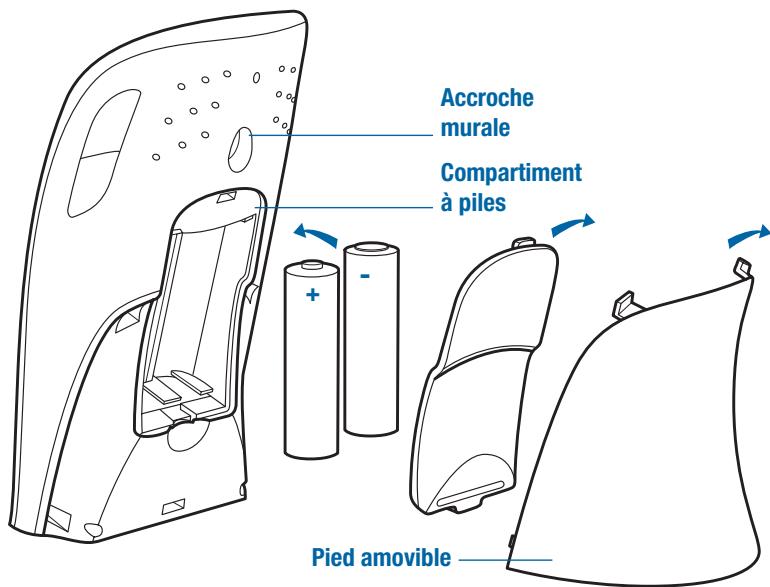

Insertion des piles Ouvrez le compartiment piles. Insérez 2 piles alcalines 1,5 V type AA/LR06 en respectant les polarités indiquées. Refermez le compartiment piles.

Capteur thermomètre/hygromètre

Avant de commencer Retirez le film plastique protecteur recouvrant l'écran du capteur.

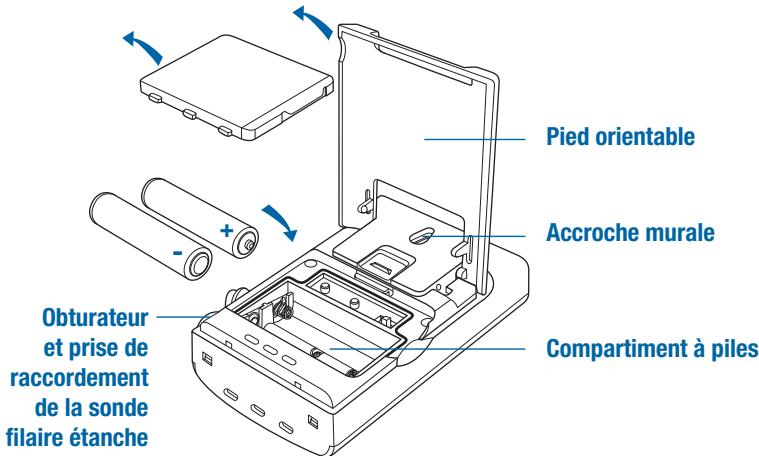

Insertion des piles et enregistrement Ouvrez le compartiment à piles.

Vérifiez que le curseur au dos du capteur est positionné sur 1.

Insérez 2 piles alcalines 1,5V type AAA/LR03 en respectant les polarités indiquées.

Dans un délai de 5 à 60 secondes, le capteur est identifié sur l'écran de la centrale par le chiffre 1 et la température et l'hygrométrie transmises s'affichent.

Refermez le compartiment à piles du capteur.

Insertion des piles et enregistrement

Ouvrez le compartiment piles. Positionnez le curseur au dos du capteur sur 2 ou 3 en fonction du nombre de capteurs en service. Insérez les piles dans le capteur.

Le capteur supplémentaire est identifié sur l'écran de la centrale par le chiffre 2 ou 3 et la température et l'hygrométrie transmises s'affichent.

Pour vérifier les températures et hygrométries distantes en les faisant défilier sur l'écran de la centrale :

Appuyez plusieurs fois sur

SENSOR

Refermez le compartiment à piles du capteur.

La centrale

Le choix de son emplacement est essentiel pour son bon fonctionnement. Elle doit impérativement être placée à l'intérieur sans être exposée à une source de chaleur comme le soleil, une cheminée, un radiateur, etc.

Les capteurs

Bien qu'ils résistent aux intempéries, il est recommandé de ne pas les exposer directement au soleil ou à la pluie, la température la plus réalisée étant mesurée à l'ombre et sous abri.

Les capteurs doivent être placés dans un rayon maximum de 30 mètres autour de la centrale en champ libre.

La communication avec la centrale se faisant par ondes radio, la portée de la transmission peut être limitée par la proximité de matériaux conducteurs ou isolants, de sources de rayonnement électromagnétique comme la télévision ou le four à micro-ondes, ainsi que par la nature et l'épaisseur des obstacles à traverser (double vitrage ou cadre métallique de véranda en particulier).

Veillez à ne pas placer la centrale ou les capteurs directement sur une surface métallique (réfrigérateur).

La centrale et les capteurs peuvent être soit posés sur une surface horizontalement, soit fixés au mur.

La sonde filaire

Elle permet de mesurer de façon permanente la température d'un liquide (piscine, aquarium, etc.) en y étant immergée directement.

Otez l'obturator en caoutchouc qui protège la prise de raccordement sur le capteur et insérez la fiche de la sonde filaire. La mesure de la température bascule alors automatiquement de la sonde thermique interne à la sonde filaire.

Remarque: en gardant le doigt appuyé sur + ou -, vous accélérez le défilé des chiffres de l'affichage pour l'ensemble des réglages.

Année

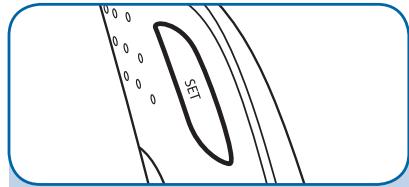

Appuyez sur

Le chiffre 2002 clignote.

Réglez l'année

SET

jusqu'au bip sonore.

et validez en appuyant sur

SET

Mois

Le chiffre 1 clignote. Réglez le mois

et validez en appuyant sur

SET

Jour

Le chiffre 1 clignote. Réglez le jour

et validez en appuyant sur

SET

Le jour de la période se règle automatiquement en fonction de la date.

Heures et minutes

Réglez l'heure

et validez en appuyant sur

SET

Réglez les minutes de même.

Format 12 H AM/PM ou 24 H

Sélectionnez le format d'affichage de l'heure

et validez en appuyant sur

SET

Décalage horaire

Le réglage par défaut est 0 (heure locale) de la centrale.

Validez en appuyant sur

SET

Réglage et consultation des fuseaux horaires

Votre centrale vous permet de visualiser l'heure locale ou l'heure calée sur le fuseau horaire de votre choix.

Pour régler les fuseaux horaires

Appuyez sur

SET

jusqu'au bip sonore.

L'affichage de la zone horloge clignote.

Sélectionnez l'affichage du décalage horaire par appuis successifs sur. Il indique 0 si vous ne l'avez pas encore paramétré.

SET

Réglez le décalage horaire

Validez en appuyant sur

SET

Par défaut, l'horloge affiche l'heure locale.

Affichez le fuseau horaire

jusqu'au bip sonore.

Il est indiqué par le témoin

ZONE

Revenez à l'heure locale

jusqu'au bip sonore.

Votre centrale vous offre la possibilité de programmer deux heures de réveil différentes.

Pour régler le premier réveil

Appuyez sur ALARM L'heure du réveil 1 s'affiche sur l'écran. Appuyez sur ALARM jusqu'au bip sonore. Réglez l'heure + ou - Validate en appuyant sur ALARM Réglez les minutes + ou - Validate en appuyant sur ALARM Pour régler le deuxième réveil Appuyez deux fois sur ALARM L'heure du réveil 2 s'affiche sur l'écran. Repetez la Procedure de programmation. Pour activer le premier réveil Appuyez sur Le témoin s'affiche sur l'écran. Pour activer le deuxième réveil Appuyez deux fois sur + Le témoin | s'affiche sur l'écran.

Pour arrêter la sonnerie

Appuyez sur

ALARM

SET/ZONE

Remarque: le réveil ne sonne qu'une seule fois pendant deux minutes si aucune intervention sur les touches n'est faite pendant ce décai.

Pour faire répéter la sonnerie

Quand la sonnerie du réveil 1 ou 2 se déclenche, appuyez sur

SNOOZE

La sonnerie s'arrête momentanément et se répète automatiquement au bout de 5 minutes.

Les témoins _Z_Z et 1 ou 2 clignotent pour indiquer que la fonction snooze est enclenchée.

Pour arrêter la sonnerie jusqu'au lendemain

Appuyez sur

ALARM

SET/ZONE

Pour consulter les réveils

Appuyez 1 fois sur

ALARM

Appuyez 2 fois sur

ALARM

Si vous avez enregistré plusieurs capteurs, vous pouvez consulter les températures et hygrométries, distances et les tendances relevantes par chacun d'entre eux:

Pour faire défilier manuellement les données

Appuyez plusieurs fois sur SENSOR pour faire défilier automatiquement les données. Appuyez successivement sur SENSOR jusqu'à l'affichage du témoin.

Les températures et hygrométries mesurées par les capteurs distants s'afficheront successivement toutes les 5 secondes.

Pour revenir à un affichage permanent des données d'un des capteurs, appuyez plusieurs fois sur SENSOR jusqu'au capteur souhaité. Pour changer l'unité de mesure de la température entre °C et °F, appuyez sur

Les flèches de tendance des températures et hygrométries distantes variant en fonction des mesures effectuées au cours de la dernière heure.

Mémorisation des temperatures et hygrométries extremes

La centrale météorologique mémorise la température et l'hygrométrie les plus hautes et les plus basses relevées par elle-même et par les capteurs. À chaque mesure, elle compare la valeur relevée avec les extrêmes en mémoire et les remplace si elle est plus haute ou plus basse.

Pour les consulter, appuyez sur. Appuyez de nouveau sur.

MAX/MIN

MAX

apparait.

MAX/MIN

MIN

apparait.

Pour consulter les mesures extrêmes des capteurs supplémentaires 2 et 3 Sélectionnez le capteur Appuyez successivement sur SENSOR MAX/MIN

Pour les effacer Sélectionnez la mesure Appuyez sur

MAX/MIN

MAX/MIN

de manière continue.

Pour effacer les mesures extrêmes des capteurs supplémentaires 2 et 3, sélectionnez le capteur. Répétez la procédure d'effacement.

En cas de franchissement des limites haute ou basses des températures et hygrométries ambiantes et distantes que vous définissez, la centrale vous alerte par des signaux visuels et sonores.

Pour activer les alertes, appuyez sur

ALERT

Les témoins

apparaissent.

Pour régler les seuils de surveillance, appuyez sur. Sélectionnez la mesure.

Sélectionnez le seuil haut Réglez la valeur haute Validate en appuyant sur Réglez la valeur basse Validate en appuyant sur ALERT + ou ALERT ou ALERT + ou ALERT

jusqu'au bip sonore.

successivement.

Lorsqu'un des seuils programmés est franchi, la valeur mesurée au-delà du seuil ainsi que les témoins correspondants clignotent.

Pour arrêter le signal sonore Appuyez sur Pour arrêter le signal visuel Désactivez les alertes Répétez la procédure de réglage du seuil ALERT

Changement des PILES

Lorsque la tension des piles de la centrale faiblit, le témoin d'usure apparaît sur l'écran, entre les

affichages des mesures ambiantes, indiquant que les piles de celle-ci sont à changer. Après le changement de piles, vous devrez renouveler les réglages de la centrale et réenregistrer le ou les capteurs.

Lorsque la tension des piles d'un capteur faiblit, le témoin d'usure apparaît sur l'écran de la

centrale à côté du numéro du capteur, indiquant que les piles du capteur correspondant sont à changer.

Avant de changer les piles d'un capteur, effacez au préalable les données correspondantes mémorisées par la centrale:

Sélectionnez le capteur

SENSOR

Appuyez de nouveau sur jusqu'au bip sonore.

SENSOR

Changez les piles.

Entretien

Servez-vous d'un chiffon doux légèrement humide et séchez les appareils immédiatement avec un chiffon sec. N'utilisez jamais de détergent ou de solvant.

Résolution des anomalies

Anomalies	Vérifications/solutions
Pas d'affichage sur la centrale lors de la mise en place des piles.	Vérifiez le sens et l'état des piles. Retirez le film plastique protecteur recouvrant l'écran de la centrale.
Pas d'affichage des températures distantes sur la centrale.	Vérifiez le sens et l'état des piles. Rénregistrez le ou les capteurs auprès de la centrale.
La température affichée ne pourrait pas réaliste.	L'appareil est peut-être mal positionné : une exposition directe au soleil, à la pluie, aux courants d'air, etc.
Affichage « -- » sur la centrale.	Vérifiez que l'st installation des capteurs est conforme aux recommendations de la notice. Les signaux radio émis par d'autres appeareils fonctionnant sur la même bande de fréquence (carillons sans fil, systèmes d'alarme, commandes à distance, etc.) peuvent momentarilyment perturber la liaison entre le capteur et la centrale.
Affichage « HH » ou « LL » sur la centrale.	Vérifiez que vous étés bien dans les plages de mesure suivantes : Centrale : 0 à + 50°C Capteurs : de - 20 à + 50°C

Centrale thermomètre/hygromètre

• Plage de mesure de la température ambiante: 0 à +50°C
• Précision de mesure de la température ambiente: ±1°C
• Résolution d'affichage de la température ambiente: 0,1°C
• Plage de mesure de l'hygrométrie ambience : 20 à 99 %
• Précision de mesure de l'hygrométrie ambiance : +/- 5 %
• Résolution d'affichage de l'hygrométrie ambianté: 1 %
• Nombre maximum de capteurs thermomètres admissibles : 3
• Capteurs thermomètres supplémentaires vendus séparément
• Horloges : 12/24 heures sur deux fuseaux horaires
• Calendrier : jour de la semaine, date jj/mm
• Deux réveils avec fonction snooze : report du réveil avec répétition de la sonnerie toutes les 5 minutes
• Alimentation : 2 piles alcalines 1,5 V type AA/LR06 (non fournies)
• Témoin d'usure des piles pour la centrale et les capteurs
• Dimensions : H140 x L78 mm

Capteur thermomètre/hygromètre

• Portée de transmission radio : jusqu'à 30 mètres selon l'environnement
• Fréquence de transmission radio : 433,92 MHz
• Enregistrement automatique auprès de la centrale
• Prise de connexion pour raccordement d'une sonde filaire étanche (fournie)
• Boîtier résistant aux intempéries Témoin de transmission radio
• Plage de mesure de la température distante: -20 à +50°C
• Précision de mesure de la température distante: ±1,5°C
• Résolution d'affichage de la température distante: 0,1°C
• Plage de mesure de l'hygrométrie distante : 20 à 99 %
• Précision de mesure de l'hygrométrie distante: +/- 5 %
• Résolution d'affichage de l'hygrométrie distante: 1 %
• Plage de mesure de la température sonnée : -50 à +70°C
• Précision de mesure de la température sondée: ±1,5°C
• Résolution d'affichage de la température sonnée: 0,1°C
• Alimentation : 2 piles alcalines 1,5 V type AAA/LR03 (non fournies)
• Dimensions : H90 x L61 x P25 mm

Equipement radioélectrique

OTIO FRANCE SA - 26, rue Louis Guérin - 69628 VILLEURBANNE CEDEX

Identification du produit :

• Nature :

Centrale

Capteur

• Modèles :

830010-001

820011-001

830011-001

830012-001

Déclare sous son entière responsabilité que les produits décrits ci-dessus sont en conformité avec les exigences essentielles applicables et en particulier celles de la directive 1999/5 suivantes :

Article 3.1 a - protection de la santé et de la sécurité de l'utilisateur

EN60950

EN60950

Article 3.1 b - Exigences de protection en ce qui concerne la compatibilité électromagnétique

EN301 489-3

EN301 489-3

Article 3.2 - Bonne utilisation du spectre radioélectrique de façon à éviter les interférences dommageables

EN300 220-3

EN300 220-3

A cet effet, déclare que toutes les séries d'essais radio ont été effectuées.

Identification de l'organisme

Nom: ETS

Numéro d'identification: 0681

Procédure suivie : annexe IV

C∈0681

Date : 1er octobre 2005

D. Foucal

Directeur Général Délégué
