MODE D'EMPLOI CC-5000 OTIO
PRECAUTIONS D'EMPLOI 7
REGLAGES 8
- Renseignement et modification du tarif 8
- Définition du niveau de départ .....9
Mémorisation. 10
Remise a zero. 10
CONSULTATION 11
-
Cout de la consommation 11
Tarif renseigné 11
-
Consommation electrique (kilowatts par heures) 12
Puisance effective de I'appareil connecte(watts) 12
Tension de l'alimentation secteur (volts) 12
Intensité du courant électrique (ampères) 13
Fréquence de l'alimentation secteur (hertz) 13
CHARACTERISTIQUES TECHNIQUES 14
CONDITIONS DE GARANTIE 15
INTRODUCTION
Ne consommez plus d'électricité inutillement et réduisez ainsi vos factures tout en réserveit l'environnement.
Ce contrôleur de consommation électrique mesure et affiche la puissance effective en watts (W) des apparciels electriques et éclairages connectés, la quantité d'électricité consommée en kilowatts par heures (kWh), ainsi que son coût après renseignement du tarif en vigueur.
FONCTIONS
- Identifie la puissance électrique
- Mesure la consommation électrique
Calcule le coût de la consommation
- Affichage des mesures sur écran LCD

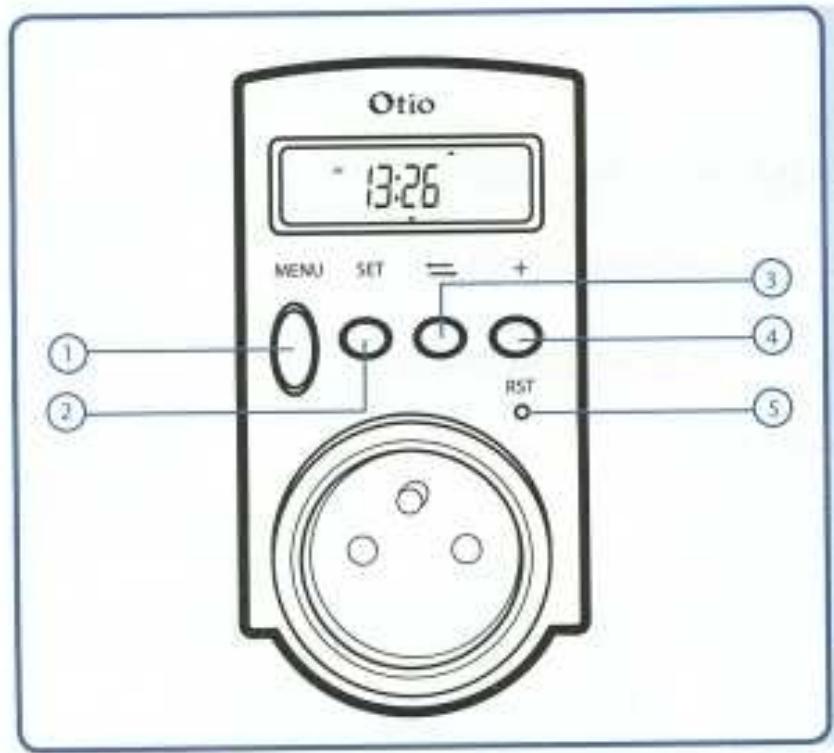

PRESENTATION
1.Touche MENU
2. Touche SET
3.Touche
4.Touche
5.Touche RST
PRECAUTIONS D'EMPLOI
La plage de mesure du contrôle de consommation électrique sétend de 5 à 3680W.
Pour des puissances en dehors de ces limites, les mesures ne seraient plus correctes. De plus, le contrôle pourrait etre endommagé par des puissances supérieures à 3680W.
Le contrôle doit être impératifement branché sur le courant secteur 230V~50Hz et seuls des apparciels électriques alimentés en 230V~50Hz peuvent être connectés.
Le contrôle est réservé à un usage en interieur exclusivement, dans un environnement sec dont la température ambiante se situe entre +10 et +40^ .
RéGLAGES
Branchez le contrôle de consommation électrique sur une prise murale et effectuez les réglages avant de connecter un apparéil électrique ou un éclairage.
Renseignement et modification du tarif
Appuyez sur SET
Pour entrer le coût du kWh, Sélectionnez le premier chiffre à régler en appuyant sur
Pour régler le chiffre sélectionné (celui qui clignote), appuyez plusieurs fois sur
Pour selectionner le chiffre suivant, appuyez a nouveau sur
Lorsque le tarif est renseigné, validez en appuyant sur MENU
RéGLAGES
Définition du niveau de départ
Afin de synchroniser le contrôle de la consommation électrique avec d'autres contrôleurs, il est possible de ne pas demarrer la mesure à zéro et de définir manuellement un niveau de départ.
Appuyez sur SET à deux reprises
Pour définit le niveau de départ en kWh, Sélectionnez le premier chiffre à régler en appuyant sur
Pour régler le chiffre sélectionné (celui qui clignote), appuyez plusieurs fois sur
Pour selectionner le chiffre suivant, appuyez a nouveau sur
Lorsque le niveau de départ est renseigné, validez en appuyant sur MENU
RéGLAGES
Mémorisation
La consommation électrique et son coût sont cumulés au fur et à mesure des fonctionnements successifs de l'appareil contrôle, même si le contrôleur de consommation électrique est débranché.
Remise a zéro
Appliquez la procEDURE de « définition du niveau de départ » ci-dessus pour remettre à zéro les compteurs de consommation électrique et du coût de la consommation de l'appareil contrôle.
CONSULTATION
En appuyant successivement sur la touche MENU vous pouvez désir entre les affichages suivants :
Côt de la consommation
COST
168
Tarif renseigné
TARIFF
050
CONSULTATION
Consommation electrique (kilowatts par heures)
123456
Puisance effective de I'appareil connecte (watts)
3680
Tension de l'alimentation secteur (volts)
230.00
CONSULTATION
Intensité du courant électrique (ampères)
Fréquence de l'alimentation secteur (hertz)
CARACTERISTIQUES TECHNIQUES
Plage de mesure: 5 à 3680W
- Puissance maximum: 16 A - 3680W
- Alimentation: 230 V - 50 Hz
Utilisation exclusivement à l'intérieur
Ce produit est garanti 2 ans contre tout vice de matière ou de fabrication dans le cadre d'une utilisation normale et du respect des préconisations d'emploi.
Pendant la période de garantie, pensez à vous munir de votre justificatif d'achat (ticket de caisse ou bon de garantie) qui vous sera demandé si vous aviez à returner le produit à votre revendeur.
La garantie ne couvre pas les déteriorations provenant d'un usage anormal ouabusif, nilesdommagesdusauxsurtensionsdusecteuroualafoudre. L'ouverture des apparciels ou leur modification par les utilisateurs entraine la suppression de la garantie.
La responsabilité d'OTIO SAS se limite à l'échange de produits reconnus défectueux ou à leur réparation, mais ne s'estend enaucun cas aux conséquences resultant de leur mise en service, de leur usage, de leur non fonctionnement ou de leur mauvais entretien.
OTIO SAS se reserve le droit de modifier à tout moment, dans l'intérêt du consommateur, les caractéristiques ou composants de ses produits, sans préavis.
Ce produit et les piles qu'il utilise peuvent conténir des substances potentiellement dangereuses pour l'environnement et la santé humaine. Soyez vigilant : veillez à respecter la législation en vigueur en ne jetant pas ce produit ni les piles usagées dans les ordures menagères mais dans les containers de collecte respectifs prévus à cet effet par votre municipalité ou votre magasin.
Notre service consommateurs est à vous écoute pour vous guider dans l'installation et l'utilisation de nos produits, sur simple appel au:
0.150 < TTC/MH
Faibles-nous part de votre opinion sur le produit que vous venez d'acheter.
Vos remarques et suggestions seront accueillies par la même volonte de faire toujours plus pour vous satisfaire.
OTIO SAS - Service Consommateurs - 26, rue Louis Guérin 69628 - Villeurbanne Cedex - France
