| Type de produit | Écran PC |
| Marque | IIYAMA |
| Modèle | PROLITE XB2776QS-1 |
| Taille de l'écran | 27 pouces (68,6 cm) |
| Type de dalle | IPS |
| Résolution maximale | 1920 x 1080 (Full HD) |
| Luminosité | 250 cd/m² (typique) |
| Rapport de contraste | 1000:1 (typique) |
| Temps de réponse | 5 ms (gris à gris) |
| Angle de vision | 178° / 178° (horizontal/vertical) |
| Connecteurs d'entrée | D-Sub, DVI-D, DisplayPort, Prise audio 3,5 mm |
| Haut-parleurs intégrés | 2 x 1,5 W |
| Alimentation | 100-240 VAC, 50/60 Hz |
| Consommation électrique | 36 W typique, 0,5 W en veille |
| Poids net | Environ 7,0 kg |
| Dimensions (L x H x P) | 620 x 400-500 x 250 mm (approx.) |
| Montage mural | VESA 100 x 100 mm |
| Réglages ergonomiques | Hauteur (110 mm), inclinaison (22° haut / 5° bas), pivot (160° gauche/droite), rotation portrait |
| Fonctions spéciales | Mode Eco, i-Style Color, Overdrive, Contraste avancé |
| Entretien et nettoyage | Chiffon doux et sec, éviter solvants et produits abrasifs |
| Sécurité | Verrou de sécurité Kensington |
FOIRE AUX QUESTIONS - PROLITE XB2776QS-1 IIYAMA
Questions des utilisateurs sur PROLITE XB2776QS-1 IIYAMA
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Écran PC au format PDF gratuitement ! Retrouvez votre notice PROLITE XB2776QS-1 - IIYAMA et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil PROLITE XB2776QS-1 de la marque IIYAMA.
MODE D'EMPLOI PROLITE XB2776QS-1 IIYAMA
Merci d'avoir besoin le moniteur LCD iiyama. Ce petit manuel contient toutes les informations nécessaires à l'utilisation du moniteur. Prière de le lire attentivement avant d'allumer le moniteur. Conserver ce manuel pour toute référence ultérieure.
Ce moniteur LCD est conforme aux spécifications des directives EC 2004/108/EC, aux directives EMC sur les basses tensions 2006/95/EC et directives ErP 2009/125/EC.
La sensibilité électromagnétique a été décision à un niveau permettant une utilisation correcte en milieu résidentiel, bureaux et locaux d'industrie légère et d'entreprises de petite taille, à l'intérieur comme à l'extérieur des immeubles. Tout lieu d'utilisation devra se caractériser par sa connexion à un système public d'alimentation électrique à tension.
IIYAMA CORPORATION: Breguetlaan 8, 1438BC Oude Meer The Netherlands
Nous recommandons le recyclage des produits usagés. Contacter votre revendeur ou le support iiyama. Des informations sur le recyclage sont disponibles sur le site Internet : http://www.iiyama.com.
Nous nous réservons le droit de modifier les caractéristiques de nos produits sans préavis. Toutes les marques de fabrique utilisées dans ce mode d'emploi appartiennent à leurs propriétaires respectifs. En tant que partenaire du programme ENERGY STAR®, iiyama a déterminé que ce produit répond aux directives pour l'économie d'énergie édictées par ENERGY STAR®.
TABLE des matières
POUR VOTRE SÉCURITÉ 1
CONSIGNES DE SÉCURITÉ 1
REMARQUES SUR LES ECRANS A CRISTAUX LIQUIDES (LCD)...3
SERVICECLIENT 3
ENTRETIEN 3
AVANT D'UTILISER LE MONITEUR 4
FONCTIOS 4
VÉRIFICATION DU CONTENU DE L'EMBALLAGE 4
MONTAGE MURAL 5
ASSEMBLAGE ET DÉMONTAGE DU SOCLE DE PIED :
ProLite XB2485WSU 6
ASSEMBLAGE ET DÉMONTAGE DU SOCLE DE PIED :
ProLite X2485WS 7
COMMANDES ET CONNECTEURS : ProLite XB2485WSU......8
COMMANDES ET CONNECTEURS : ProLite X2485WS.9
CONNEXION DE VOTRE MONITEUR : ProLite XB2485WSU...10
CONNEXION DE VOTRE MONITEUR : ProLite X2485WS......11
MISE EN ROUTE DE L'ORDINATEUR 12
RéGLAGE DE L'ANGLE DE VISION : ProLite X2485WS. 12
AJUSTEMENT DE LA HAUTEUR ET DE L'ANGLE DE VISION :
ProLite XB2485WSU 13
CONNEXION DE VOTRE MONITEUR : ProLite XB2485WSU...13
UTILISATION DU MONITEUR 14
Menu des paramètres de réglage. 15

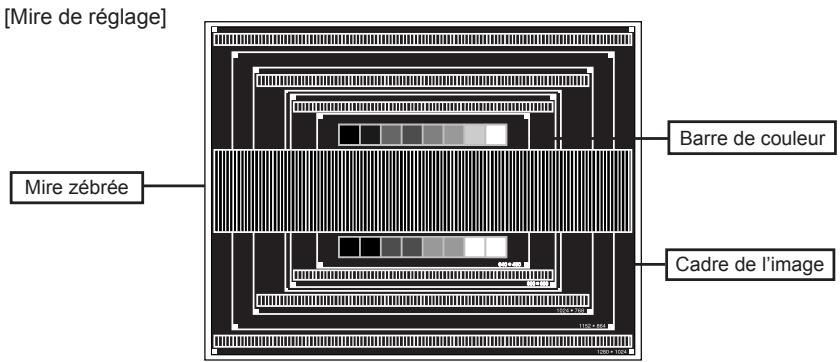

AJUSTEMENTS DE L'ÉCRAN 22
SYSTÉME D'ÉCONOMIE D'ENERGIE 25
DEPANNAGE 26
INFORMATIONS DE RECYCLAGE 27

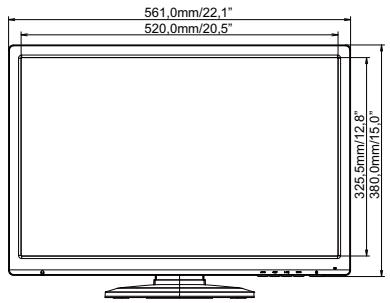

ANNEXE 28
CARACTERISTIQUES TECHNIQUES : ProLite XB2485WSU...28

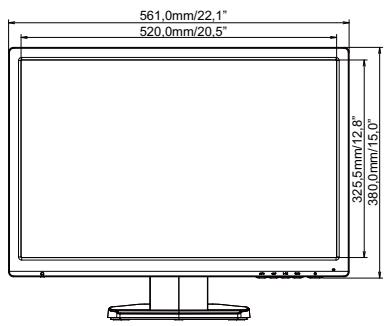

CARACTÉRISTIQUES TECHNIQUES : ProLite X2485WS......29
En cas de phénomène anormal tel que de la fumée, des bruits étranges ou de la vapeur, débranchez le moniteur et contactez immédiatement votre revendeur ou le service technique iiyama. Tout autre utilisation peut être dangereuse et peut engendrer un incendie ou un choc électrique.
NE JAMAIS OUVRIR le boitier
Ce moniteur contient des circuits haute-tension. La dépose du boîtier peut vous exposer à des risques d'incendie ou de chocs électriques.
NE PAS Introduire d'objects dans le moniteur
N'insérez pas d'objets solides ou liquides tels que de l'eau à l'intérieur du moniteur. En cas d'accident, débranchez votre moniteur immédiatement et contactez votre revendeur ou le service technique iiyama. L'utilisation du moniteur avec un objet logé à l'intérieur peut engendrer un incendie, un choc électrique ou des dommages.
Installer le moniteur sur une surface PLANE et STABLE
Le moniteur peut blesser quelqu'un s'il tombe ou s'il est lancé.
NE PAS Utiliser son moniteur pres de l'eau
N'utilisez pas le moniteur à proximité d'un point d'eau pour éviter les éclaboussures, ou si de l'eau a été répandue dessus - cela peut engendrer un incendie ou un choc électrique.
Utiliser la tension secteur specifiee
Assurez-vous que le moniteur fonctionne à la tension d'alimentation secteur spécifique. L'utilisation d'une tension incorrecte occasionnera un malfonctionnement et peut engendrer un incendie ou un choc électrique.
Protection des CABLES
Ne pas tirer ou plier les câbles d'alimentation et de signal. Ne pas poser le moniteur ou tout autre objet volumineux sur ces câbles. Des câbles endommagés peuvent engendrer un incendie ou un choc électrique.
Conditions climatiques defavorables
Il est conseillé de ne pas utiliser le moniteur pendant un orage violent en raison des coupures répétées de courant pouvant entraîner des malfonctions. Il est également conseillé de ne pas toucher à la prise électrique dans ces conditions car elles peuvent engendrer des chocs électriques.
Installation
Pour prévenir les risques d'incendie, de chocs électriques ou de dommages, installez votre moniteur à l'abri de variations brutes de températures et évitez les endroits humides, poussièreux ou enfumés. Vous devrez également éviter d'exposer votre moniteur directement au soleil ou tout autre source lumineuse.
NE PAS PLACER le moniteur dans une position dangereuse
Le moniteur peut basculer et causer des blessures s'il n'est pas convenablement installé. Vous devez également vous assurer de ne pas placer d'objets lourds sur le moniteur, et qu'aucun cable ne soit accessibles à des enfants qui pourraient les tirer et se blesser avec.
Maintenir une BONNE ventilation
Le moniteur est équipé de fentes de ventilation. Veuillez à ne pas couvrir les fentes ou placer un objet trop proche afin d'éviter tout risque d'incendie. Pour assurer une circulation d'air suffisante, installer le moniteur à 10 cm environ du mur. Les fentes d'aération sur l'arrière du châssis sont ont obstruées et il y aura risque de surchauffe du moniteur si vous retirez le socle du moniteur. La dépose du socle entraînera une surchauffe du moniteur ainsi que des risques d'incendie et de dommages. L'utilisation du moniteur lorsque celui-ci est posé sur sa partie avant, arrêté ou retourné ou bien sur un tapis ou un matériel mou peut également entraîner des dommages.
Deconnectez les CABLES lorsque vous deplacez le moniteur
Avant de déplacer le moniteur, désactivez le commutateur de mise sous tension, débranchez le moniteur et assurez-vous que le câble vidéo est déconnecté. Si vous ne le déconnectez pas, cela peut engendrer un incendie et un choc électrique.
Debranchez le moniteur
Afin d'éviter les accidents, nous vous recommandons de débrancher votre moniteur s'il n'est pas utilisé pendant une longue période.
Toujours debrancher le moniteur en TIRANT sur la PRESE
Pour déconnecter l'adaptateur secteur, le câble secteur ou le câble vidéo, tirez toujours par la prise. Ne jamais tirer par le câble, lui-même, car cela peut entraîner un incendie ou un choc électrique.
NE touchez PAS la prise avec des MAINS humides
Si vous tirez ou insérez la prise avec des mains humides, vous risquez un choc électrique.
LORS de l'installation du moniteur sur votre ordinateur
Assurez-vous que l'ordinateur soit suffisamment robuste pour supporter le poids car cela pourrait engendrer des dommages à votre ordinateur.
FAITES Attention à vos MAINS et vos DOIGS!
Attention, la prudence est recommandée quand vous ajustez la hauteur ou l'angle de vision. Ne vous coincez pas les doigts. Attention : manipulez avec précaution lorsque vous ajustez la hauteur de base pour ne pas vous coincer les doigts. (Concerne le modèle avec la régulation de la hauteur.)
NE PAS utiliser le moniteur pendant 24 HEURES de suite
Le moniteur n'est pas conçu pour fonctionner pendant 24 heures de suite, n'utilisez pas le moniteur pendant 24 heures de suite.
Recommandations d'usage
Pour prévenir toute fatigue visuelle, n'utilisez pas le moniteur à contre-jour ou dans une pièce sombre. Pour un confort et une vision optimaux, positionnez l'écran juste au-dessous du niveau des yeux et à une distance de 40 à 60 cm (16 à 24 pouces). En cas d'utilisation prolongée du moniteur, il est recommandé de respecter une pause de 10 minutes par heure car la lecture continue de l'écran peut entraîner une fatigue de l'oeil.
Remarques sur les ECRANS a cristaux liquides (LCD)
Les symptômes suivants n'indiquent pas qu'il y a un problème, c'est normal:
- Quand vous allumez le LCD pour la première fois, l'image peut être mal cadrée à l'écran suivant le type d'ordinateur que vous utilisez. Dans ce cas ajuster l'image correctement.
- De part la nature fluorescente de la lumière émise, l'écran peut clignoter à l'allumage. Mettre l'interrupteur d'alimentation sur OFF, puis à nouveau sur ON pour faire disparaître le clignotement. La luminosité peut être légèrement inégale selon la configuration de bureau utilisé. En raison de la nature de l'écran LCD, une image rémanente de la précédente vue peut subsister après un nouvel affichage, si la même image a été affichée pendant des heures. Dans ce cas, l'affichage est rétabli lentement en changeant d'image ou en éteignant l'écran pendant des heures. Veuillez prendre contact avec IYAMA France pour le remplacement de la lampe fluorescente de rétro éclairage quand l'écran est ASF, scintille ou ne s'éclaire pas. Ne jamais essayez de le replacer vous même.
Si vous neavez de retourner voitre matériel et que vous ne possedez plus votre emballage d'origine, merci de contacter votre revendeur ou le service après-vente d'iYama pour conseil ou pour remplacer l'emballage.
Avertissement
Si vous renversez n'importe quel objet solide ou liquide tel que de l'eau à l'intérieur du moniteur, débranchez immédiatement le câble d'alimentation et contactez votre revendeur ou le service technique iiyama.
Pour des raisons de sécurité, éteindre et débrancher le moniteur avant de le nettoyer.
- Ne pas gratter ou frotter l'écran à l'aide d'un objet dur afin de ne pas endommager le panneau LCD. L'utilisation des solvants suivants est à proscrire pour ne pas endommager le boîtier et l'écran LCD:
Diluant Nettoyants en atomiseur
Essence Cire
Nettoyants abrasifs Solvants acides ou alcalins
Le contact du boîtier avec un produit en caoutchouc ou en plastique pendant longtemps peut dégrader ou écailler sa peinture.
Boitier
Éliminer les tâches à l'aide d'un chiffon légèrement humide et d'un détergent doux, puis essuyer le boîtier à l'aide d'un chiffon sec et propre.
Ecran LCD
Un nettoyage périodique est recommandé avec un chiffon sec et doux. N'utilise pas de papier tissé car cela endommagera l'écran LCD.
Résolutions prises en charge jusqu'à 1920 × 1200 Contraste élevé 1000:1 (Typique), Fonction d'Contraste avancé disponible / Luminosité 300cd/m² (Typique) Lissage numérique des caractères Configuration automatique Haut-parleurs stéreo 2 haut-parleurs stéreo 1,5 W Conforme au Plug & Play VESA DDC2B Conforme à Windows® 95/98/2000/Me/XP/Vista/7 Économie d'énergie (conforme à ENERGY STAR et VESA DPMS) Conception ergonomique : Apprové TCO Certified Conforme au standard de montage VESA (100 mm x 100 mm) Trou clé pour verrouillage de sécurité
Vérification du contenu de l'emballage
Les accessoires suivants sont livrés avec le LCD. Vérifiez que tous sont inclus avec le moniteur. Si l'un ou l'autre manque ou est déterioré, veuillez contacter votre revendeur iiyama local ou adressez-vous au bureau iiyama régional.
Cable d'alimentation*1
Cable de signal D-Sub
Cable DVI-D
Cable USB*2
Cable audio
Socle du pied
Vis pour la fixation du socle du pied*2
Support de câble
Guide de sécurité
Guide de démarrage rapide
Attention
*1 La valeur nominale du câble d'alimentation fourni dans les régions à 120 V est de 10 A/125 V. Si vous utilisez une alimentation plus élevée que cette valeur nominale, un câble d'alimentation avec une valeur nominale de 10 A/250 V doit être utilisé. Cependant, toutes garanties sont exclues pour tout problème ou dommage causé par un câble d'alimentation non fourni par iiyama.
*2 Accessoires pour ProLite XB2485WSU.
Avertissement
- Quand vous faites du montage mural, tenant compte de l'épaisseur de la base de montage, serrer la vis M4 avec un tournevis équipé d’une longueur de 10 mm pour serrer le moniteur. Si vous utilisez une vis de taille supérieure, un choc ou un dommage électrique peut se produire car il peut toucher certaines pièces électriques à l’intérieur du moniteur. ■ Merci de bien vérifier, svp, que le mur ou la cloison peut bien supporter le poids du moniteur, avant de l’installer.
Attention
Poser le moniteur sur une surface stable. Le moniteur peut causer des blessures ou des dommages matériels en cas de chute. Ne heurtez pas le moniteur, cela pourrait l'endommager. Débrancher le moniteur avant le retrait du pied ou installation au mur pour éviter des chocs électriques voire des dommages.

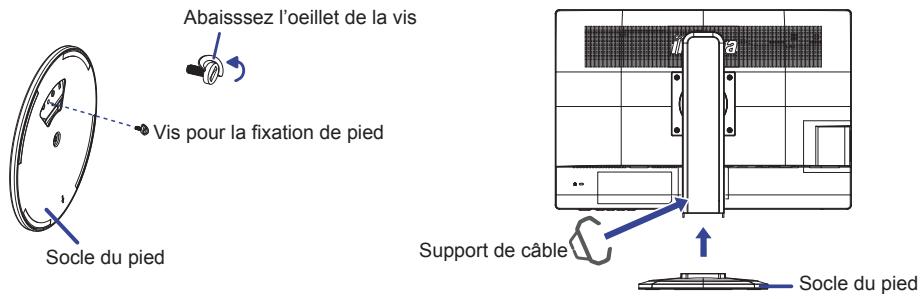

① Placez d'abord un morceau de tissu ② Installez le socle du pied sur le moniteur. ③ Fixez fermement le moniteur au socle avec une vis fournie, ensuite abaissez le bouton de la vis. ④ Replacez le Support de cable.
① Placez d'abord un morceau de tissu ② Faites tourner le plateau du pied jusqu'à faire apparaitre les deux vis de fixation. Relevez les deux oeillets et dévisssez. Retirez la base du pied.
Attention
Poser le moniteur sur une surface stable. Le moniteur peut causer des blessures ou des dégâts matériels en cas de chute. Ne heurtez pas le moniteur, cela pourrait l'endommager. Débranchez le moniteur avant le retrait du pied ou installation au mur pour éviter des chocs électriques voire des dommages.

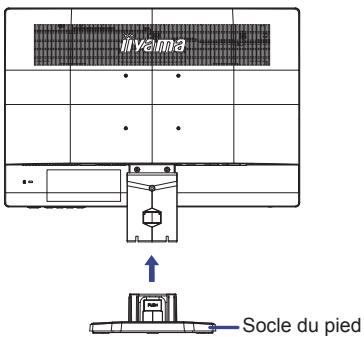

① Placez d'abord un morceau de tissu En tenant le moniteur, poussez le socle du pied jusqu'à ce que vous entendiez un click.

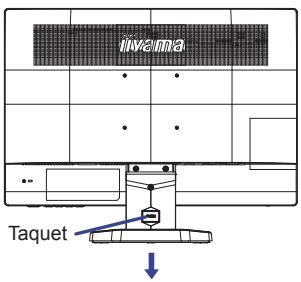

① Placez d'abord un morceau de tissu Maintenez les crochets appuyés vers l'extérieur et retirez la base du pied.

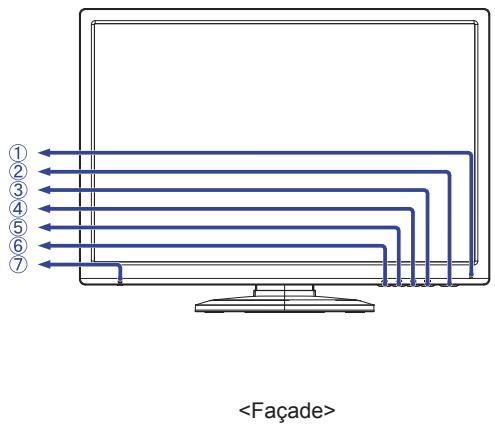

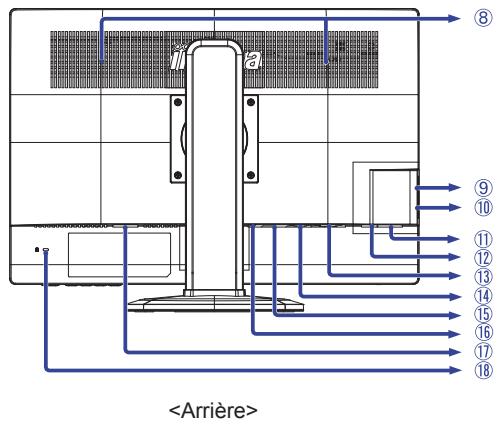

① Voyant d'alimentation
NOTEZ
Bleu : Fonctionnement normal

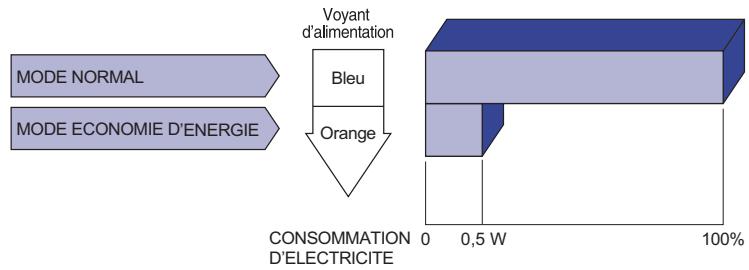

Orange: Économie d'énergie

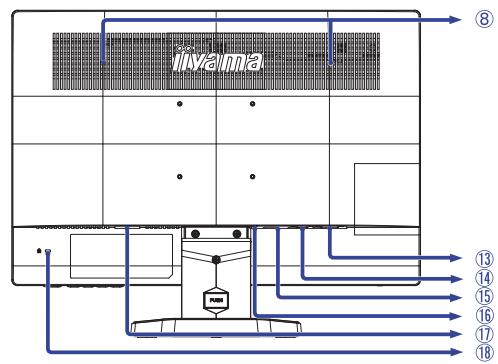

② Commutateur d'alimentation ( Ⓒ ) ③ Touche Menu (MENU) ④ Touche Défillement vers le haut / Volume (▶/ □) ⑤ Touche Défillement vers le bas / ECO (△/φ) ⑥ Touche Auto (AUTO) ⑦ Prise Casque ( ) Haut-parleurs ⑨ Connecteur USB en aval ( ⑩ Connecteur USB en aval ( ⑪ Connecteur USB en aval ( ⑫ Connecteur USB en amont (∞) ⑬ Connecteur de DVI-D 24 broches (DVI) 14 Connecteur de D-Sub mini 15 broches (D-SUB) 15 Connecteur de Display Port (DP) 16 Connecteur audio (AUDIO IN) ⑰ Connecteur d'alimentation secteur (AC IN) 18 Trou de verrouillage de sécurité
NOTEZ
Vous pouvez CABler un verrou de sécurité pour empêcher que le moniteur soit enlevé sans votre permission.

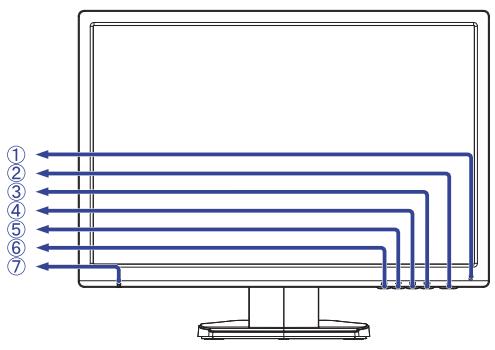

Voyant d'alimentation
Bleu : Fonctionnement normal
Orange: Économie d'énergie
② Commutateur d'alimentation ( Ⓞ ) ③ Touche Menu (MENU) ④ Touche Défillement vers le haut / Volume (▶ / □) ⑤ Touche Défillement vers le bas / ECO (△/φ) ⑥ Touche Auto (AUTO) ⑦ Prise Casque ( ) ⑧ Haut-parleurs ⑬ Connecteur de DVI-D 24 broches (DVI) 14 Connecteur de D-Sub mini 15 broches (D-SUB) 15 Connecteur de Display Port (DP) 16 Connecteur audio (AUDIO IN) ⑰ Connecteur d'alimentation secteur (AC IN) 18 Trou clé pour verrouillage de sécurité
Vous pouvez CABler un verrou de sécurité pour empêcher que le moniteur soit enlevé sans votre permission.
Connexion de votre moniteur : ProLite XB2485WSU
① Assurez-vous que l'ordinateur et le moniteur sont éteints. ② Connectez l'ordinateur au moniteur avec le câble de signal. ③ Connectez le moniteur à l'équipement audio avec le câble audio pour ordinateur lors de l'utilisation des fonctions audio. ④ Connectez d'abord le câble d'alimentation au moniteur puis sur la prise électrique. ⑤ Allumez votre écran et votre ordinateur.
Le câble de signal utilisé pour la connexion de l'ordinateur et du moniteur peut varier en fonction du type d'ordinateur utilisé. Une connexion incorrecte peut endommager sérieusement le moniteur et l'ordinateur. Le câble fourni avec le moniteur est un connecteur au standard. Si un câble spécial est requis, veuillez contacter votre revendeur local iiyama ou le bureau régional iiyama. Pour la connexion aux ordinateurs Macintosh, veuillez contacter votre revendeur local iiyama ou le bureau régional iiyama pour l'adaptateur requis. Assurez-vous de bien serrer les vis manuelles à chaque extrémité du câble de signal.
Exemple de connexion
Rassemblez les câbles
Enroulez les câbles par le support de câble. Rassemblez les câbles au fond du stand.
Connexion de votre moniteur : ProLite X2485WS
① Assurez-vous que l'ordinateur et le moniteur sont éteints. ② Connectez l'ordinateur au moniteur avec le cable de signal. ③ Connectez le moniteur à l'équipement audio avec le cable audio pour ordinateur lors de l'utilisation des fonctions audio. ④ Connectez d'abord le cable d'alimentation au moniteur puis sur la prise électrique. ⑤ Allumez votre écran et votre ordinateur.
Le câble de signal utilisé pour la connexion de l'ordinateur et du moniteur peut varier en fonction du type d'ordinateur utilisé. Une connexion incorrecte peut endommager sérieusement le moniteur et l'ordinateur. Le câble fourni avec le moniteur est un connecteur au standard. Si un câble spécial est requis, veuillez contacter votre revendeur local iiyama ou le bureau régional iiyama. Pour la connexion aux ordinateurs Macintosh, veuillez contacter votre revendeur local iiyama ou le bureau régional iiyama pour l'adaptateur requis. Assurez-vous de bien serrer les vis manuelles à chaque extrémité du câble de signal.
Exemple de connexion
Mise en ROUTE de l'ordinateur
Fréquences du signal
Passez aux fréquences souhaitées détaillées à la page 31 “FRÉQUENCES DE SYNCHRONISATION”.
Plug & Play Windows 95/98/2000/Me/XP/Vista/7
Le LCD iiyama répond au standard VESA DDC2B. En connectant l'écran au DDC2B de votre ordinateur avec le câble qui vous a été fourni, le moniteur sera reconnu conforme au Plug and Play sous Windows 95/98/2000/Me/XP/Vista/7. Le fichier d'information pour les moniteurs iiyama sous Windows 95/98/2000/Me/XP peut être nécessaire pour votre ordinateur et obtenu via le site internet: http://www.iiyama.com
Pour plus d'informations sur le téléchargement du pilote pour votre moniteur d'écran tactile, veuillez vous connecter au site Web indiqué ci-dessus. - Les pilotes de moniteur ne sont pas nécessaires dans la plupart des cas sous les systèmes d'exploitation Macintosh ou Unix. Pour plus d'informations et conseils, veuillez contacter votre revendeur.

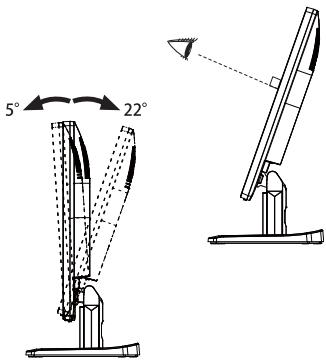

Réglage de l'angle de VISION : ProLite X2485WS
Pour une vision optimale, il est recommandé de regarder le moniteur bien en face. Tenez le pied pour ne pas renverser le moniteur lorsque vous modifiez son orientation. - Vous pouvez régler l'angle du moniteur jusqu'à 22 degrés vers le haut et 5 degrés vers le bas. ■ Afin de vous assurer une position du corps saine et relaxée quand vous regardez l'image du moniteur dans votre espace de travail, il est recommandé que le réglage de l'angle d'inclinaison n'excède pas 10 degrés. Réglez ensuite l'angle du moniteur comme vous le désirez.
- Ne touchez pas l'écran LCD lorsque vous régalez l'angle. Cela pourrait endommager ou casser l'écran LCD.
- Faites très attention à ne pas vous pincer les doigts ou les mains lors du réglage de l'angle. N'inclinez pas le poste au-delà de 20 degrés, excepté quand vous remballez le moniteur dans sa boîte. Si vous dépassez cet angle, le moniteur risque de basculer et de se casser.

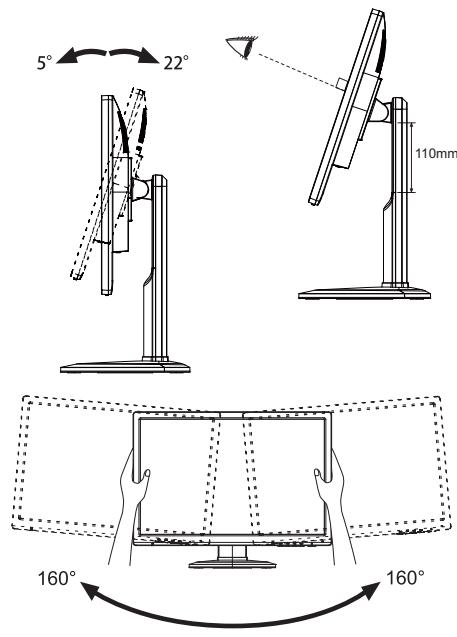

Ajustement de la hauteur et l'angle de VISION : ProLite XB2485WSU
Pour une vision optimale, il est recommandé de regarder de face l'écran du moniteur, puis ajuster la hauteur et l'angle de vision à votre convenance. - Maintenir la matrice afin que le moniteur ne bascule pas quand vous ajustez la hauteur et l'angle. - Vous pouvez ajuster la hauteur du moniteur jusqu'à 110 mm et l'angle de vision, jusqu'à 160 degrés à gauche et à droite, 22 degrés vers le haut et 5 degrés vers le bas.
Ne pas toucher l'écran LCD quand vous ajustez la hauteur ou l'angle de vision. Cela pourrait engendrer des dommages ou fêlures de l'écran LCD. Attention : la prudence est recommandée quand vous ajustez la hauteur ou l'angle de vision, à ne pas vous coincer les doigts. Attention : manipulez avec précaution lorsque vous ajustez la hauteur de base pour ne pas vous coincer les doigts.
Connexion de votre moniteur : ProLite XB2485WSU

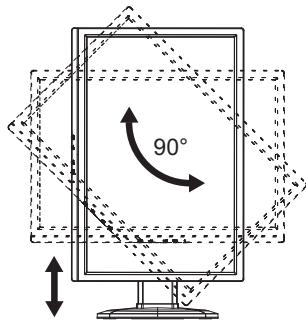

Ajustez la hauteur du moniteur au maximum. Tournez l'écran de 90 degrès.
Portrait: tourner dans le sens des aiguilles d'une montre.
Paysage: tourner dans le sens inverse des aiguilles d'une montre.
N'essayez pas de tourner l'écran sans atteindre cette position haute car vous risquez d'endommager le pied. Pour utiliser le mode "Portrait", vous aurez besoin d'une carte vidéo adaptée.
Ajustez l'angle de l'écran à votre convenance.

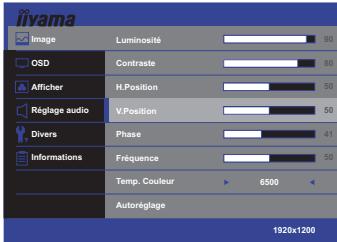

Utilisation du moniteur
Le LCD iiyama est réglé à l'usine avec une fréquence de synchronisation figurant à la page 31 afin de donner la meilleure image. Vous pouvez également ajuster la position de l'image comme vous le souhaitez en suivant le mode d'opération ci-dessous. Pour plus de détails voir page 22, AJUSTEMENTS DE L'ÉCRAN.

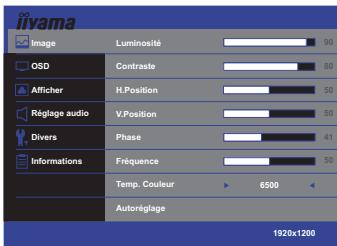

① Appuyez la touche MENU pour afficher les réglages à l'écran. Des pages additionnelles au Menu peuvent être visualisées en utilisant les touches /.
② Sélectionnez la page de menu où se trouve l'icone de l'ajustement désiré. Appuyez mettre en surbrillance l'icone du réglage souhaité. ③ Appuyez la touche MENU à nouveau. Utilisez ensuite les touches «/» pour effectuer les ajustements ou réglages appropriés. ④ Appuyez la touche AUTO pour quitter le menu, et les réglages que vous venez de faire seront automatiquement enregistrés.
Par exemple, pour corriger la position verticale, sélectionnez l'objet Configuration d'image du Menu, puis appuyez la touche MENU. Puis, sélectionnez V. Position en utilisant les touches /. Une page d'ajustement apparait après l'appui sur corriger la position verticale. La position verticale de l'objet entière doit changer pendant que vous effectuez l'opération.
Appuyez sur la touche AUTO pour finir et les modifications sont enregistrées en mémoire.
Lorsque l'utilisation des touches est abandonnée pendant l'ajustement, la fenêtre OSD disparaît après le délai défini pour la Délié de l'OSD. La touche AUTO peut également être utilisée pour fermer rapidement la fenêtre OSD. ■ Les données de réglage sont automatiquement enregistrées en mémoire lorsque la fenêtre OSD disparaît. Évitez d'éteindre le moniteur pendant l'utilisation du Menu. ■ Les ajustements pour H. / V. Position, Phase et Fréquence sont enregistrés pour chaque fréquence de signal. À l'exception de ces ajustements, tous les autres ajustements n'ont qu'un seul réglage qui s'applique sur toutes les fréquences de signal.
| Image Picture | lavyama | ||
| Image | Luminosité | 90 | |
| OSD | Contraste | 80 | |
| Afficher | H. Position | 50 | |
| Réglage audio | V. Position | 50 | |
| Divers | Phase | 41 | |
| Informations | Fréquence | 50 | |
| Temp. Couleur | 6500 | ||
| Autoréglage | |||
| Ajustement | Problème / Option | Touchche correspondante | |
| Luminosite *1,5,6 Brightness | Trop nombre | ||
| Trop clair | |||
| Contraste *5 Contrast | Trop terme | ||
| Trop intense | |||
| H. Position *2,3 H. Position | Trop à gauche | ||
| Trop à droite | |||
| V. Position *2,3 V. Position | Trop basse | ||
| Trop haute | |||

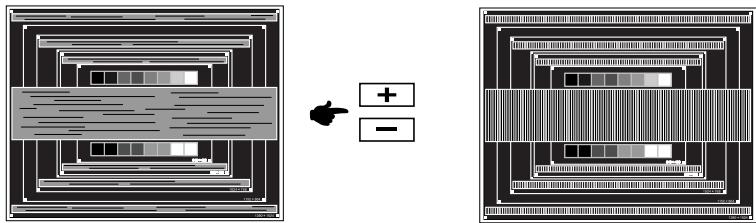

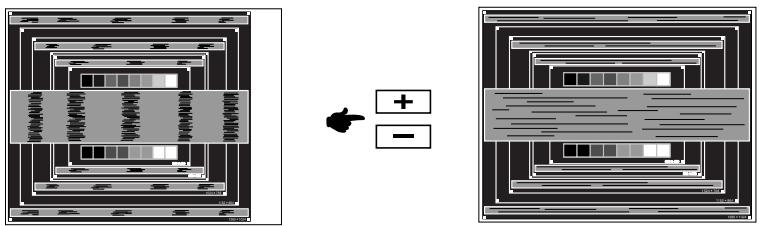

| Phase *2,3 Phase | Pour corriger le scintillage des caractères ou des lignes | ||
| Fréquence *2,3 Clock | Trop étroite | ||
| Trop large | |||
| Temp. Couleur Color Temp | 6500 | Blanc verdâtre | |
| 7500 | Blanc jaunâtre | ||
| 9300 | Blanc bleuâtre | ||
| sRGB | sRGB | ||
| Utilisateur User | Rouge | Trop faisible | |
| Vert | Trop fort | ||
| Bleu | |||
| Matrice Matrix | Rouge | Vous pouvez paramétrer les couleurs | |
| Vert | |||
| Bleu | |||
| cyan | |||
| magenta | |||
| jaune | |||
| Autoréglage *3,4 Auto Adjust | Ajustement de H. / V. Position, Phase et Fréquence automatiquement. | ||
1 Ajustez la luminosité quand vous utilisez le moniteur dans une pieceASF que vous sentez que l'écran est trop lumineux. 2 Se reporter à la section AJUSTEMENTS DE L'ECRAN page 22. ^ 3 Entrée analogue seulement. 4 Pour les membres résultats, utilisez Autoréglage avec la mire d'ajustement. Voir la section AJUSTEMENTS DE L'ÉCRAN page 22. 5 Le réglage de Contraste et de la Luminosité sont désactivés quand le i-Style Color est réglé sur Jeux, Cinéma, Texte ou Paysage. 6 Le réglage de la Luminosité sont désactivés quand la Contr. avancé ou le ECO Mode est actif.
Les pouzz éviter la page de Menu et afficher directement l'échelle d'ajustement en suivant la manipulation suivante.
- Autoréglage: Appuyez la touche AUTO lorsque le Menu n'est pas affiché.
| OSD OSD | Iiyama | ||
| Image | H.Position | 0° | |
| OSD | V.Position | 1° | |
| Afficher | Décai de l'OSD | 1° | |
| Réglage audio | transparence | 2° | |
| Divers | |||
| Informations | |||
| Ajustement | Problème / Option | Touchche correspondante | |
| H.Position | OSD trop à gauche | ▲ ▲ | |
| H.Position | OSD trop à droite | ▲ ▲ | |
| V.Position | OSD trop BASSE | ▲ ▲ | |
| V.Position | OSD trop haute | ▲ ▲ | |
| Décai de l'OSD | You've pouvoir régler la durée d'affichage de l'OSD entre 5 et 30 secondes. | ▲ ▲ | |
| OSD Timeout | |||
| transparence | You've pouvoir paramétrrer la transmittance de l'arrêtre plan de l'OSD | ▲ ▲ | |
| Transparency | |||
| Ajustement | Problème / Option Touche correspondante | |
| Mode d'affichage Display Mode | Plein écran | L'image se dimensionne pleine écran. |
| Aspect | Étre l'image tout en gratant les proportions à l'écran. | |
| 1:1 | Affché à la même échelle. | |
| i-Style Color *1,2i-Style Color | Standard | Pour l'environnement de fenêtre général et le réglage par défaut du moniteur. |
| Texte | Pour l'édition de texte et l'sffichage en environnement de traitement de texte. | |
| Cinéma | Pour l'environnement de film et de video. | |
| Jeux | Pour l'environnement de jeu de PC. | |
| Paysage | Pour l'affichage d/images de paysage en extérieur. | |
| Contr. avancé *2Adv. Contrast | Eteint | Ratio de Contraste Typique. |
| Sur | Augmentation du Réglage de Ratio de Contraste. | |
| Mode ECO *1ECO ModeDirect | Eteint | Normal |
| Mode1 | La luminosité du back-light (Retro éclairage) est réduite. | |
| Mode2 | La luminosité du back-light (Retro éclairage) est réduite plus qu'en Mode1. | |
| Mode3 | La luminosité du back-light (Retro éclairage) est réduite plus qu'en Mode2. | |
| FinesseSharpness | Trop douxtTrop agressif | |
| Over DriveOver Drive | Off / -2 / -1 / 0 / +1 / +2Il améliorera le temps de réponse de nivean gris du panneau d'affichage à cristaux liquides.Un niveau plus élevé a comme conséquence un plus rapide le temps de réponse. | |
| gammaGamma | 1.8 / 2.0 / 2.2 / 2.4Vous pouvez paramétrer le Gamma | |
1 Le i-Style Color et le Mode ECO ne peuvent pas être ajustés et sélectionnés lorsque la fonction Contr. avancé est activée. 2 Le i-Style Color et la Contr. avancé ne peuvent pas être ajustés et sélectionnés lorsque le fonction Mode ECO est activée.
Lorssez éviter la page de Menu et afficher directement l'échelle d'ajustement en suivant la manipulation suivante.
Mode ECO: Appuyez la touche lorsque le Menu n'est pas affiché.
18 UTILISATION DU MONITEUR
* Accessible seulement si l'entrée Display Port a été sélectionné.
Les pouzz éviter la page de Menu et afficher directement l'échelle d'ajustement en suivant la manipulation suivante.
Volume: Appuyez la touche lorsque le Menu n'est pas affiché.
| Divers Miscellaneous | Iiyama | |||
| Image | Langue | Français | ||
| OSD | Entrée | Autoréglage | ||
| Afficher | Logo d'ouverture | Etint | ||
| Réglage audio | Aprés que coupe AC | Etint | ||
| Divers | Restaurer | |||

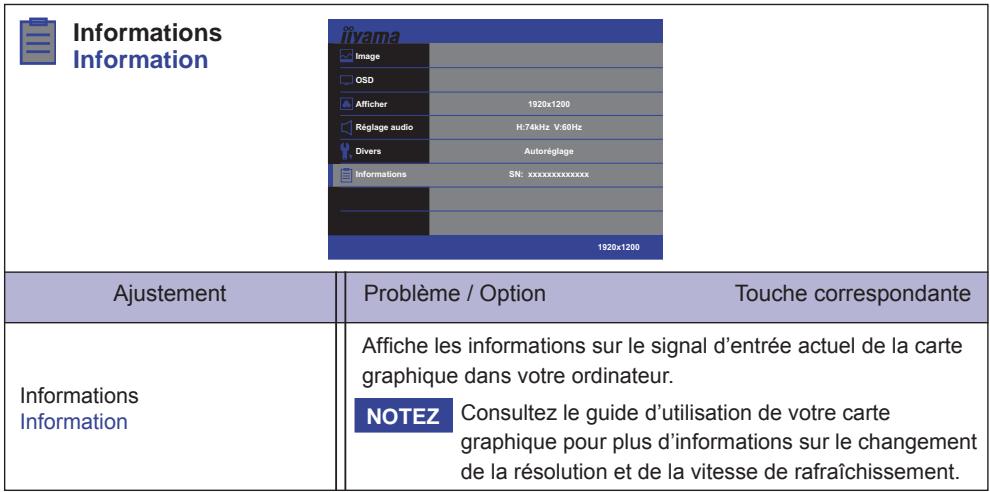

| Informations | ||||
| 1920×1200 | ||||
| Ajustement | Problème / Option Touche correspondante | |||
| Langue Language | English | Anglais | Nederlands | Néerlandais |
| Deutsch | Allemand | 繁體中文 | Chinois Traditionnel | |
| Français | Français | 简体中文 | Chinois simplifié | |
| Español | Espagnol | 日本語 | Japonais | |
| Italiano | Italien | Russie | ||
| Entrée Input Select | Direct | Autoréglage | Choisir l'Entree du Signal automatiquement. | |
| VGA | Sélectionnez l'entrée D-SUB. | |||
| DVI | Sélectionnez l'entrée DVI. | |||
| Displayport | Sélectionnez l'entrée Display Port. | |||
| NOTEZ Toutefois il sera automatiquementCHOsi quand juste une source employe. La source d'entrée est fixe, non可以选择 automatiquement si D-sub, DVI et Display Port qui sontCHOsis. | ||||
| Logo d'ouverture Opening Logo | Sur | Le logo IYAMA est affiché lorsque le monitor est allumé. | ||
| Eteint | Le logo IYAMA n'apparaît plus lorsque le moniteur est allumé. | |||
| Aprés que coupe AC After AC Cut | Sur | Le moniteur reste en mode "étéint", lorsque l'alimentation electrique est rétablee. NOTEZ Pour rallumer le moniteur, appuyez sur le bouton "Power". | ||
| Eteint | Lorsque l'alimentation électrique est rétablee, le monitaur revient dans le statut où il était, avant la coupure électrique. | |||
| Restaurer Reset | Les données prérégliées à l'usine sont restaurées. | |||
Loussez évitez la page de Menu et affichez directement l'échelle d'ajustement en suivant la manipulation suivante.
- Appuyez sur la touche AUTO pendant 3 secondes successivement lorsque le Menu n'est pas affiché.
Ajustements de l'écran
Ajustez l'image en suivant la procédure ci-dessous pour obtenir l'image désirée quand l'entrée analogique est sélectionnée.
Dans le manuel sont décrits le réglage de la position de l'image, la réduction du scintillement et l'ajustement de la netteté pour le type d'ordinateur que vous utilisez. Le moniteur a été conçu pour donner la meilleure performance à une résolution de 1920 x 1200, mais ne peut pas fournir les meilleures résolutions à moins de 1920 x 1200, car l'image est automatiquement étirée pour remplir l'écran. Cette résolution est recommandée en utilisation normale. L'affichage de texte ou des lignes sera flou ou irrégulier en épaisseur quand l'image est étirée du au processus d'élargissement de l'écran. Il est préférable d'ajuster la position et la fréquence de l'image avec les commandes du moniteur, qu'avec les logiciels ou les utilisateurs de l'ordinateur. Procédez aux ajustements après une période d'échauffement de trente minutes au moins. - Des ajustements supplémentaires peuvent être nécessaires après la Réglage automatique selon la résolution ou la fréquence du signal. La Réglage automatique peut ne pas fonctionner correctement quand l'image affichée est autre que la mire d'ajustement de l'écran. Dans ce cas, des ajustements manuels sont nécessaires.
L'écran peut être ajusté de deux manières. Une manière est l'ajustement automatique pour la position, l'horloge et la phase. L'autre est de faire chacun des ajustements manuellement.
Effectuez le Réglage automatique pour la première fois lorsque le moniteur est connecté à un nouvel ordinateur ou lorsque la résolution est changée. Si l'écran est flou ou scintille ou si l'image n'est pas cadrée correctement à l'écran après avoir effectué le Réglage automatique, les ajustements manuels sont nécessaires. Les deux ajustements devraient être faits en utilisant la mire de réglage de l'écran (Test. bmp) obtenue sur le site Web de IIYAMA (http://www.iiyama.com).
Ajustez l'image en suivant la procédure ci-dessous pour obtenir l'image désirée.
Ce manuel explique les ajustements sous Windows 95/98/2000/Me/XP/Vista/7.
Affichez l'image à la résolution optimale. Ouvrez Test.bmp (mire d'ajustement de l'écran) comme papier peint.
- Consultez la documentation appropriée pour le faire. ■ Test.bmp est créé à une résolution 1280 x 1024. Positionnez bien la mire au centre dans la boîte de dialogue du paramètre du papier peint. Si vous utilisez Microsoft® PLUS! 95/98, annulez le paramètre de « Étirer le papier peint du bureau à la taille de l'écran »
③ Appuyez sur la touche Auto. (Autoréglage) ④ Ajustez l'image manuellement en procédant comme suit lorsque l'écran est flou ou scintille ou l'image n'est pas cadre correctement à l'écran après avoir effectué la Réglage automatique. ⑤ Ajustez la V. Position de sorte que le haut et le bas de l'image soit bien cadrés à l'écran.

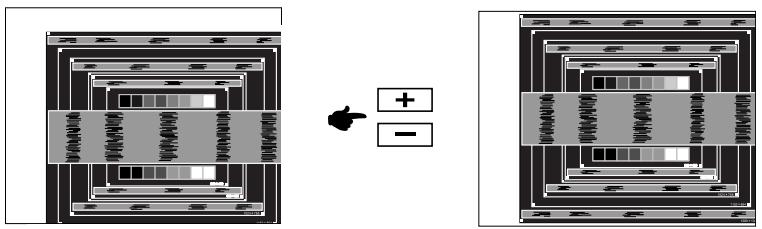

1) Ajustez la H. Position afin que le côté gauche de l'image soit sur le bord gauche de l'écran.

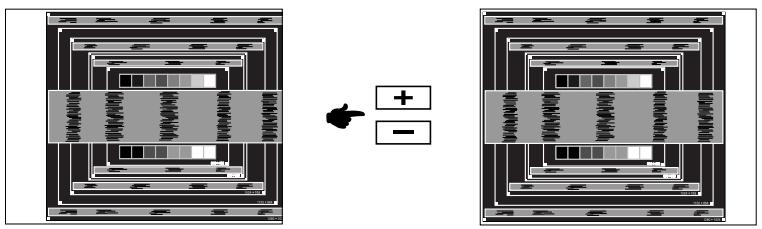

2) Étirez le côté droit du cadre de l'image vers le bord droit de l'écran en réglant l'Horloge.
■ Quand la partie gauche de l'image s'éloigne du côté gauche de l'écran pendant le réglage de l'Horloge, réglez les étapes 1) et 2). - Une autre manière de faire le réglage de l'Horloge est de faire l'ajustement sur les motifs zébrés verticaux de la mire. L'image peut scintiller pendant le réglage d'Horloge, H. Position et V. Position. Dans le cas où l'image est plus grande ou plus petite que la zone d'affichage après le réglage de l'Horloge, répétez les étapes à partir de ③.
⑦ Réglez la Phase pour corriger les perturbations horizontales, le scintillement ou la netteté en présence de la mire d'ajustement.
En cas d'un fort scintillagement ou d'un manque de netteté sur une partie de l'écran, repérez les étapes ⑥ et ⑦, car l'ajustement de l'Horloge peut ne pas avoir été effectué correctement. Si le scintillagement ou le manque de netteté persiste, paramétrez le taux de rafraîchissement de l'ordinateur sur une fréquence basse (60Hz) et reprenez les réglages à partir de l'étape ③. Réglez la H. Position si la position horizontale s'est déplacée pendant le réglage de la Phase.
⑧ Réglez la Luminosité et la Couleur pour obtenir l'image souhaitée après les réglages de l'Horloge et de la Phase.
Et remettez votre papier peint favori.
Systéme d'économie d'energie
Le système d'économie d'énergie de ce produit est conforme aux normes ENERGY STAR® et VESA DPMS. Lorsqu'il est activé, il permet de réduire automatiquement la consommation d'énergie du moniteur lorsque l'ordinateur ne fonctionne pas de manière active.
Pour utiliser cette fonction, le moniteur doit être connecté à un ordinateur conforme aux normes VESA DPMS. Il existe un mode d'économie d'énergie disponible comme décrit ci-dessous. La fonction d'économie d'énergie, y compris les réglages des minuteurs, est configurée par le système d'exploitation. Consultez le manuel de votre système d'exploitation pour des informations sur cette configuration.
Mode d'économie d'énergie
Quand les signaux de synchronisation H / Synchronisation V / Synchronisation H et V provenant de l'ordinateur sont inactifs, le moniteur entre en mode d'économie d'énergie, ce qui réduit la consommation électrique à moins de 0,5W. L'écran devient noir, et le voyant d'alimentation devient orange. À partir du mode économique d'énergie, l'image réapparait après quelques secondes soit en touchant de nouveau le clavier ou la souris.
Le moniteur continue à consommer de l'électricité même en mode d'économie d'énergie. Il est recommandé d'éteindre le moniteur lorsque celui-ci n'est pas utilisé, pendant la nuit et les week-ends afin d'éviter toute consommation inutile d'électricité. Il est possible que le signal vidéo provenant de l'ordinateur puisse fonctionner alors que la synchronisation du signal H ou V soit absente. Dans ce cas, la fonction d'ECONOMIE D'ENERGIE peut ne pas fonctionner normalement.
Depannage
En cas de dysfonctionnement du moniteur, procéder dans l'ordre aux contrôles suivants.
- Effectuer les réglages décrits à la section UTILISATION DU MONITEUR en fonction du problème rencontré. Si le moniteur n'affiche pas d'image, allez à l'étape 2.
- Se reporter aux tableaux suivants si l'on ne trouve pas la fonction de réglage correspondante à la section UTILISATION DU MONITEUR ou si le problème persiste.
- Si vous rencontrez un problème qui n'est pas décrit dans les tableaux ou qui ne peut pas être corrigé en utilisant les tableaux, cessez d'utiliser le moniteur et contactez votre revendeur ou le service technique iiyama pour plus d'assistance.
Contrôle
L'image n'apparait pas.
(Levoyant ? Le cable d'alimentation est-il correctement branché? d'alimentation ne L'interrupteur marche-arrêt est-il sur ON ? Vérifier à l'aide d'un autre appareil que la prise secteur fonctionne.
(L'économiseur d'écran est activé, toucher la souris ou l'écran.
d'alimentation Augmenter le Contraste et/ou la Luminosité.
L'ordinateur est-il allumé ? Le câble de signal est-il correctement branché ? □ Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur ?
Le voyant Si le moniteur est en mode Economie d'énergie, toucher la souris ou l'écran.
d'alimentation L'ordinateur est-il allumé ?
Le câble de signal est-il correctement branché? □ Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur ?
L'écran n'est pas Le cable de signal est-il correctement branché?
synchronisé. Le niveau de sortie vidéo de l'ordinateur est-il dans la plage de valeurs du moniteur?
③ L'écran n'est pas centr ? L'écran est trop lumineux ou trop dim. Le niveau de sortie video de l'ordinateur est-il dans la plage de valeurs du moniteur? ⑤ L'écran tremble. La tension d'alimentation est-elle dans la plage de valeurs du moniteur? □ Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur ?
Contrôle
(6) Pas de son.
□ L'équipement audio (Ordinateur etc.) est en marche. Le câble audio est connecté correctement. Augmentez le volume. Le niveau de sortie de l'équipement audio est dans les specifications du moniteur.
⑦ Le son est trop fort ou trop faible.
Le niveau de sortie de l'équipement audio est dans les specifications du moniteur.
L'audition d'un bruit parasite.
Le câble audio est connecté correctement.
Informations de recyclage
Pour une meilleure protection de l'environnement, svp ne disposez pas votre moniteur. Veuillez visiter notre site Web : www.iiyama.com/recycle pour la réutilisation de moniteur.
ANNEXE
Design et spécifications techniques peuvent être sujets à modifications, sans préavis.
CARACTÉRISTIQUES TECHNIQUES : ProLite XB2485WSU
| Catégorie de taille | 24,1" | |
| Panneau LCD | La technologie des panneaux | IPS |
| Taille | Diagonale: 24,1" (61,13cm) | |
| Taille du point | 0,27 mm H × 0,27 mm V | |
| Luminosité | 300cd/m² (Typique) | |
| Rapport de contraste | 1000 : 1 (Typique) | |
| Angle de vue | Droite / Gauche: 89 degrés chaque, Haut / Bas: 89 degrés chaque (Typique) | |
| Temps de réponse | 5ms (Gris au Gris)*¹ | |
| Couleurs affichées | Environ 16,7 millions | |
| Fréquence de synchronisation | Analogique : Horizontale : 30,0-94,0 kHz, Verticale : 50-75 HzDigital : Horizontale : 30,0-80,0 kHz, Verticale : 50-75 Hz | |
| Résolution maximale | 1920 × 1200, 2,3 Mégapixel | |
| Connecteur d'entrée | Mini D-Sub 15 broches, DVI-D 24 broches, Display Port | |
| Plug & Play | VESA DDC2BTM | |
| Signal de synchronisation en entrée | Sync. séparée : TTL, positif ou négatif | |
| Signal matériel en entrée | Analogique : 0,7 Vp-p (standard), 75Ω, positifDigital: Conforme au DVI (Digital Visual Interface standard Rev.1,0)Digital: Display Port (Ver. 1,2) | |
| USB Standard | USB2,0 | |
| Nombre de ports USBTaille du connecteur | 1 Montante - Gamme B4 Descendante - Gamme A | |
| Connecteur d'entrée audio | Prise mini 3,5 mm (stéroyo) | |
| Signal d'entrée audio | 1,0 Vrms maximum | |
| Haut-parleurs | 1,5W x 2 (haut-parleurs stéroyo) | |
| Taille d'écran maximale | 518,4 mm L × 324,0 mm H / 20,4" L × 12,8" H | |
| Alimentation | 100-240 VAC, 50/60 Hz, 1,5 A | |
| Puisance absorbée*² | 36W typique, Mode d'économie d'énergie : 0,5 W maximum | |
| Dimensions / Poids net | 561,0 × 416,0 - 526,0 × 244,5mm / 22,1 × 16,4 - 20,7 × 9,6" (L×H×P)6,4kg / 14,1lbs | |
| Angle d'inclinaison | Haut: 22 dégrès, Bas: 5 dégrès, Gauche / Droite: 160 dégrès | |
| Conditions de fonctionnement | Utilisation : Température 5 à 35°C / 41 à 95°FHumidité 10 à 80% (sans condensation)Stockage : Température -20 à 60°C / -4 à 140°FHumidité 5 à 85% (sans condensation) | |
| Homologation | TCO Certified, CE, TÜV-GS, VCCI-B, CU, ENERGY STAR® | |
Lorsque le réglage de l'overdrive est sur la valeur +2. Condition : les périphériques USB ou audio-video ne sont pas connectés.
| Catégorie de taill | 24,1" | |
| Panneau LCD | La technologie des panneaux | IPS |
| Taille | Diagonale: 24,1" (61,13cm) | |
| Taille du point | 0,27 mm H × 0,27 mm V | |
| Luminosité | 300cd/m² (Typique) | |
| Rapport de contraste | 1000 : 1 (Typique) | |
| Angle de vue | Droite / Gauche: 89 degrès chaque, Haut / Bas: 89 degrès chaque (Typique) | |
| Temps de réponse | 5ms (Gris au Gris)*¹ | |
| Couleurs affichées | Environ 16,7 millions | |
| Fréquence de synchronisation | Analogue : Horizontale : 30,0-94,0 kHz, Verticale : 50-75 Hz Digital : Horizontale : 30,0-80,0 kHz, Verticale : 50-75 Hz | |
| Résolution maximale | 1920 × 1200, 2,3 Mégapixel | |
| Connecteur d'entrée | Mini D-Sub 15 broches, DVI-D 24 broches, Display Port | |
| Plug & Play | VESA DDC2BTM | |
| Signal de synchronisation en entrée | Sync. séparée : TTL, positif ou négatif | |
| Signal matériel en entrée | Analogue : 0,7 Vp-p (standard), 75Ω, positif Digital: Conforme au DVI (Digital Visual Interface standard Rev.1,0) Digital: Display Port (Ver. 1,2) | |
| Connecteur d'entrée audio | Prise mini 3,5 mm (stéroyo) | |
| Signal d'entrée audio | 1,0 Vrms maximum | |
| Haut-parleurs | 1,5W x 2 (haut-parleurs stéroyo) | |
| Taille d'écran maximaile | 518,4 mm L × 324,0 mm H / 20,4" L × 12,8" H | |
| Alimentation | 100-240 VAC, 50/60 Hz, 1,5 A | |
| Puisance absorbée*² | 36W typique, Mode d'économie d'énergie : 0,5 W maximum | |
| Dimensions / Poids net | 561,0 × 449,0 × 216,5mm / 22,1 × 17,7 × 8,5" (L×H×P) 4,6kg / 10,1lbs | |
| Angle d'inclinaison | Haut: 22 degrès, Bas: 5 degrès | |
| Conditions de fonctionnement | Utilisation : Température 5 à 35°C / 41 à 95°F Humidité 10 à 80% (sans condensation) Stockage : Température -20 à 60°C / -4 à 140°F Humidité 5 à 85% (sans condensation) | |
| Homologation | TCO Certified, CE, TÜV-GS, VCCI-B, CU, ENERGY STAR® | |
1. Lorsque le réglage de l'overdrive est sur la valeur +2. 2. L'équipement audio n'est pas connecté.
( ) : Plage d'ajustement maximale
Dimensions : ProLite X2485WS
| Mode video | Fréquence horizontal | Fréquence vertical | Horloge à points | |
| VESA | VGA 640 × 480 | 31,469kHz | 59,940Hz | 25,175MHz |
| 37,500kHz | 75,000Hz | 31,500MHz | ||
| 37,861kHz | 72,809Hz | 31,500MHz | ||
| SVGA 800 × 600 | 35,156kHz | 56,250Hz | 36,000MHz | |
| 37,879kHz | 60,317Hz | 40,000MHz | ||
| 46,875kHz | 75,000Hz | 49,500MHz | ||
| 48,077kHz | 72,188Hz | 50,000MHz | ||
| XGA 1024 × 768 | 48,363kHz | 60,004Hz | 65,000MHz | |
| 56,476kHz | 70,069Hz | 75,000MHz | ||
| 60,023kHz | 75,029Hz | 78,750MHz | ||
| SXGA 1280 × 1024 | 63,981kHz | 60,020Hz | 108,000MHz | |
| 79,976kHz | 75,025Hz | 135,000MHz | ||
| WXGA+ 1440 × 900 | 55,935kHz | 59,887Hz | 106,500MHz | |
| WSXGA+ 1680 × 1050 | 65,290kHz | 60,000Hz | 146,250MHz | |
| Full HD 1920 × 1080 | 66,590kHz | 59,930Hz | 138,500MHz | |
| WUXGA 1920 × 1200 | 74,038kHz | 59,950Hz | 154,000MHz | |
