La sensibilité électromagnétique a été choisie à un niveau permettant une utilisation correcte en milieu résidentiel, bureaux et locaux d’industrie légère et d’entreprises de petite taille, à l’intérieur aussi bien qu’à l’extérieur des immeubles. Tout lieu d’utilisation devra se caractériser par sa connexion à un système public d’alimentation électrique basse tension.
Toutes les marques de fabrique utilisées dans ce mode d’emploi appartiennent à leurs propriétaires respectifs. ® En tant que partenaire du programme ENERGY STAR , iiyama a déterminé que ce produit répondait aux directives pour l’économie d’énergie édictées par ENERGY STAR®.
CONSIGNES DE SECURITE 1 REMARQUES SUR LES ECRANS A CRISTAUX LIQUIDES (LCD) ..3 SERVICE CLIENT 3 ENTRETIEN 3 AVANT D’UTILISER LE MONITEUR 4 COMMANDES ET CONNECTEURS 6 CONNEXION DE VOTRE MONITEUR 7 MISE EN ROUTE DE L’ORDINATEUR 8 RÉGLAGE DE L’ANGLE DE VISION 9 UTILISATION DU MONITEUR 10 MENU DES PARAMÈTRES DE RÉGLAGE 11 AJUSTEMENTS DE L’ÉCRAN 17 SYSTÈME D’ÉCONOMIE D’ÉNERGIE 20 DEPANNAGE 21 INFORMATIONS DE RECYCLAGE 22 ANNEXE 23 N’insérez pas d’objets solides ou liquides tel que de l’eau à l’intérieur du moniteur. En cas d’accident, débranchez votre moniteur immédiatement et contactez votre revendeur ou le service technique iiyama. L’utilisation du moniteur avec un objet logé à l’intérieur peut engendrer un incendie, un choc électrique ou des dommages.
été répandue dessus - cela peut engendrer un incendie ou un choc électrique.
électique. électrique dans ces conditions car elles peuvent engendrer des chocs électriques.
également vous assurez de ne pas placer d’objets lourds sur le moniteur, et qu’aucun câble ne soient accessibles à des enfants qui pourraient les tirer et se blesser avec.
Pour un confort et une vision optimum, positionnez l’écran juste au dessous du niveau des yeux et à une distance de 40 à 60 cm (16 à 24 pouces). En cas d’utilisation prolongée du moniteur, il est recommandé de respecter une pause de 10 minutes par heure car la lecture continue de l’écran peut entraîner une fatigue de l’oeil. 2 POUR VOTRE SECURITE
Les symptômes suivants n’indique pas qu’il y a un problème, c’est normal: Quand vous allumez le LCD pour la première fois, l’image peut être mal cadrée à l’écran suivant le type d’ordinateur que vous utilisez. Dans ce cas ajuster l’image correctement. De part de la nature fluorescente de la lumière émise, l’écran peut clignoter à l’allumage. Mettre l’interrupteur d’alimentation sur OFF, puis à nouveau sur ON pour faire disparaître le clignotement. La luminosité peut être légèrement inégale selon la configuration de bureau utilisée. En raison de la nature de l’écran LCD, une image rémanente de la précédente vue peut subsister après un nouvel affichage, si la même image a été affichée pendant des heures. Dans ce cas, l’affichage est rétabli lentement en changeant d’image ou en éteignant l’écran pendant des heures. Veuillez prendre contact avec IIYAMA France pour le remplacement de la lampe fluorescente de rétro éclairage quand l’écran est sombre, scintille ou ne s’éclaire pas. Ne jamais essayez de le remplacer vous même.
d’origine, merci de contacter votre revendeur ou le service après vente d’iiyama pour conseil ou pour remplacer l’emballage.
du moniteur, débranchez immédiatement le câble d’alimentation et contactez votre revendeur ou le service technique iiyama.
et l’écran LCD: Diluant Essence Nettoyants brasifs A/125 V. Si vous utilisez une alimentation plus élevée que cette valeur nominale, un câble d’alimentation avec une valeur nominale de 10 A/250 V doit être utilisé. Cependant, toutes garanties sont exclues pour tout problème ou dommage causé par un câble d’alimentation non fourni par iiyama.

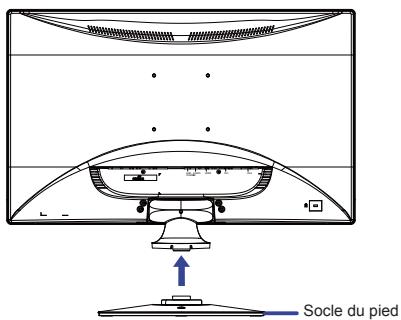

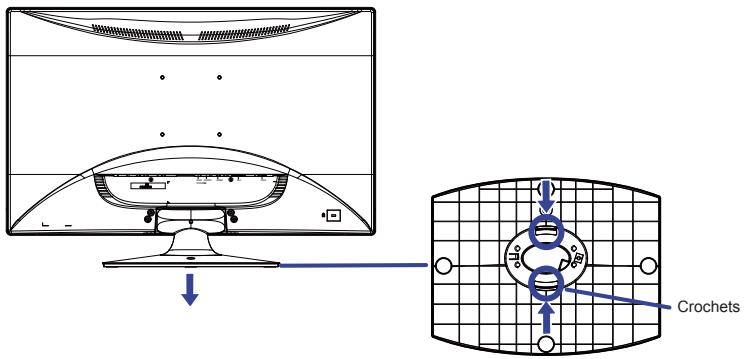

Débrancher le moniteur avant le retrait du pied ou installation au mur pour éviter des chocs électriques voire des domages.
Connectez d’abord le câble d’alimentation au moniteur puis sur la prise électrique.
15 broches au standard D-Sub. Si un câble spécial est requis, veuillez contacter votre revendeur local iiyama ou le bureau régional iiyama. Pour la connexion aux ordinateurs Macintosh, veuillez contacter votre revendeur local iiyama ou le bureau régional iiyama pour l’adaptateur requis. Assurez-vous de bien serrer les vis manuelles à chaque extrémité du câble de signal. [Exemple de connexion] <Arrière>

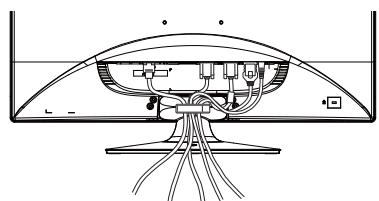

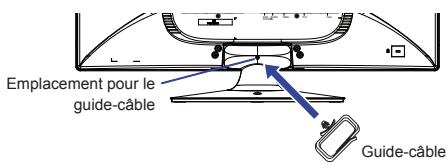

Guide-câble Passez aux fréquences souhaités détailles à la page 24 “FRÉQUENCES DE SYNCHRONISATION”. Plug & Play Windows 95/98/2000/Me/XP/Vista/7 Le LCD iiyama répond au standard VESA DDC2B. En connectant l’écran au DDC2B de votre ordinateur avec le câble qui vous a été fournie, le moniteur sera reconnu conforme au Plug and Play sous Windows 95/98/2000/Me/XP/Vista/7. Le fichier d’information pour les moniteurs iiyama sous Windows 95/98/2000/Me/XP peuvent être nécessaire pour votre ordinateur et obtenu via le site internet: http://www.iiyama.com
NOTEZ tactile, veuillez vous connecter au site Web indiqué ci-dessus. Les pilotes de moniteur ne sont pas nécessaires dans la plupart des cas sous les systèmes d’exploitation Macintosh ou Unix. Pour plus d’informations et conseils, veuillez contacter votre revendeur.
Pour une vision optimale, il est recommandé de regarder le moniteur bien en face. Tenez le pied pour ne pas renverser le moniteur lorsque vous modifiez son orientation. Vous pouvez régler l’angle du moniteur jusqu’à 20° vers le haut. Afin de vous assurer une position du corps saine et relaxe quand vous regardez l’image du moniteur dans votre espace de travail, il est recommandé que le réglage de l’angle d’inclinaison n’excède pas 10 degrés. Réglez ensuite l’angle du moniteur comme vous le désirez.

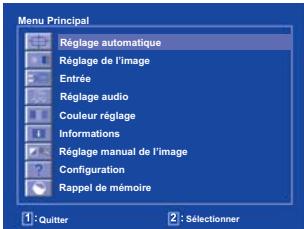

A Appuyez la touche / . additionnelles au Menu peuvent être visualisées en utilisant les touches Menu Principal Réglage automatique Réglage de I’image Entrée Appuyez la touche surbrillance l’icône du réglage souhaité. / à nouveau. Utilisez ensuite les touches pour C Appuyez la touche effectuer les ajustements ou réglages appropriés. D Appuyez la touche pour quitter le menu, et les réglages que vous venez de faire seront automatiquement enregistrés. Par exemple, pour corriger la position verticale, sélectionnez l’élément Configuration d’image du Menu, puis appuyez la touche . Puis, sélectionnez (Position H./V.) en utilisant les touches / . Réglage manual de I’image Menu Principal Réglage automatique à nouveau. Utilisez ensuite les touches / pour corriger la position verticale. La position verticale de l’image entière doit changer pendant que Position H./V. vous effectuez l’opération. Position H. Position V.
disparaît. Évitez d’éteindre le moniteur pendant l’utilisation du Menu. Les ajustements pour Position H./V., Horloge et Phase sont enregistrés pour chaque fréquence de signal. À l’exception de ces ajustements, tous les autres ajustements n’ont qu’un seul réglage qui s’applique sur toutes les fréquences de signal. 10 UTILISATION DU MONITEUR
*2 La Luminosité et Contr. avancé ne peut s’activer simultanément avec ECO Mode activé. *3 Le Contraste, la Luminosité, Contr. avancé et le réglage de ECO Mode sont désactivés lorsque i-Style Color a été sélectionné.
Pour l’environnement de film et de vidéo.
NOTEZ Consultez le guide d’utilisation de votre carte graphique pour plus d’informations sur le changement de la résolution et de la vitesse de rafraîchissement.
*3 Une image peut apparaître au centre de I’écran avec un format de 4:3, 5:4 ou 16:10 Lorsque la résolution vidéo d’entrée est 4:3, 5:4 ou 16:10. *4 Ajustez la définition de votre écran à une résolution de 1920x1080, au minimum.
1. Le verrouillage d'interrupteur d'alimentation sera activé, lorsque vous appuyez sur les boutons et pendant 10 secondes. Le verrouillage de l'interrupteur d'alimentation signifie qu'il sera impossible d'éteindre le moniteur lorsque l’interrupteur est verrouillé. Si vous appuyez sur l’interrupteur, le massage « l’interrupteur verouillé » apparaîtra sur l’écran. 2. Le verrouillage d'interrupteur d'alimentation sera désactivé, lorsque vous appuyez sur les boutons de nouveau pendant environ 10 secondes.
Dans le manuel sont décrits le réglage de la position de l’image, la réduction du scintillement et l’ajustement de la netteté pour le type d’ordinateur que vous utilisez. Le moniteur a été conçu pour donner la meilleure performance à une résolution de 1920 x 1080, mais ne peut pas fournir les meilleures résolutions à moins de 1920 x 1080, car l’image est automatiquement étirée pour remplir l’écran. Cette résolution est recommandée en utilisation normale. L’affichage de texte ou des lignes sera flou ou irrégulier en épaisseur quand l’image est étirée dû au processus d’élargissement de l’écran. Il est préférable d’ajuster la position et la fréquence de l’image avec les commandes du moniteur, plutôt qu’avec les logiciels ou les utilitaires de l’ordinateur. Procédez aux ajustements après une période d’échauffement de trente minutes au moins. résolution ou la fréquence du signal. La Réglage automatique peut ne pas fonctionner correctement quand l’image affichée est autre que la mire d’ajustement de l’écran. Dans ce cas, des ajustements manuels sont nécessaires. L’écran peut être ajusté de deux manières. Une manière est l’ajustement automatique pour la Position, l’Horloge et la Phase. L’autre est de faire chacun des ajustements manuellement. Effectuez la Réglage automatique pour la première fois lorsque le moniteur est connecté à un nouvel ordinateur ou lorsque la résolution est changée. Si l’écran est flou ou scintille ou si l’image n’est pas cadrée correctement à l’écran après avoir effectué la Réglage automatique, les ajustements manuels sont nécessaires. Les deux ajustements devraient être faits en utilisant la mire de réglage de l’écran (Test.bmp) obtenue sur le site Web de IIYAMA (http://www.iiyama.com). Ajustez l’image en suivant la procédure ci-dessous pour obtenir l’image désirée. Ce manuel explique les ajustements sous Windows 95/98/2000/Me/XP/Vista/7. A Affichez l’image à la résolution optimale. B Ouvrez Test.bmp (mire d’ajustement de l’écran) comme papier peint. NOTEZ

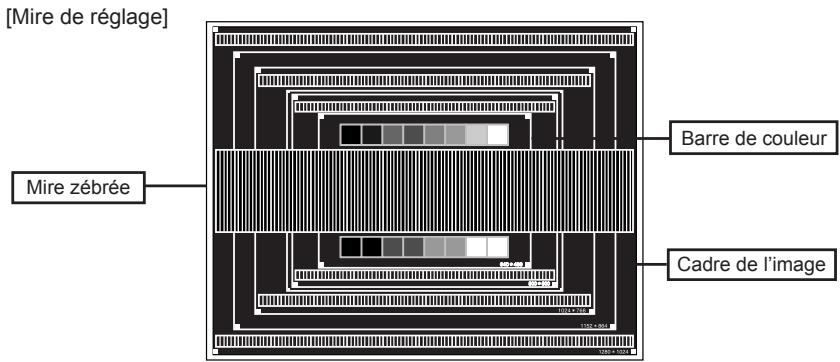

Test.bmp est conçu à une résolution 1280 x 1024. Positionnez bien la mire au centre dans la boîte de dialogue du paramètre du papier peint. Si vous utilisez Microsoft® PLUS! 95/98, annulez le paramètre de « Étirer le papier peint du bureau à la taille de l’écran ».

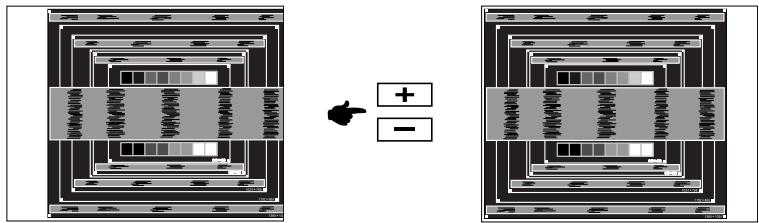

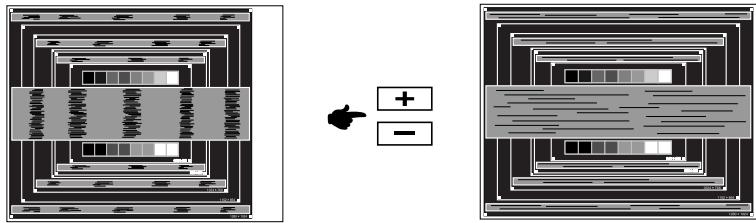

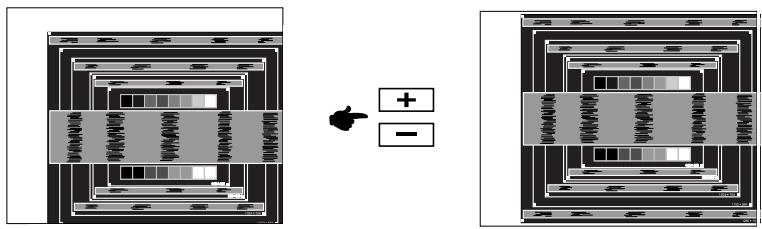

Dans le cas où l’image est plus grande ou plus petite que la zone d’affichage après le réglage de l’Horloge, répétez les étapes à partir de C.

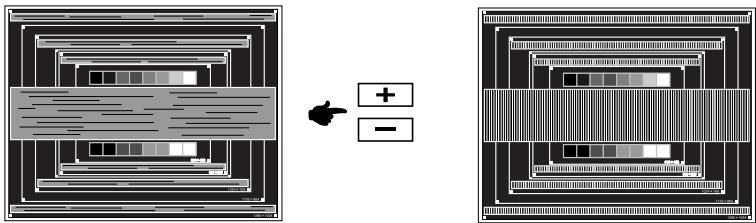

Réglez la Position-H si la position horizontale s’est déplacée pendant le réglage de la Phase.
Et remettez votre papier peint favori.

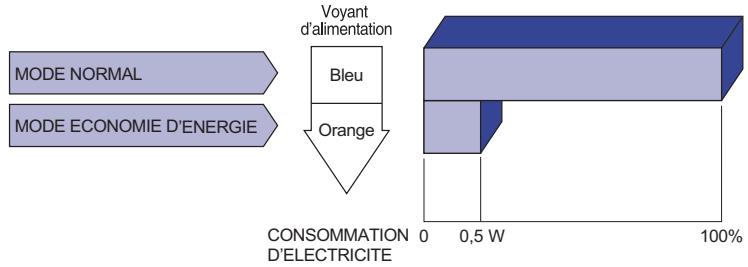

VESA DPMS. Il existe un mode d’économie d’énergie disponible comme décrit ci-dessous. La fonction d’économie d’énergie, y compris les réglages des minuteurs, est configurée par le système d’exploitation. Consultez le manuel de votre système d’exploitation pour des informations sur cette configuration.
Il est possible que le signal vidéo provenant de l’ordinateur puisse fonctionner alors que la synchronisation du signal H ou V soit absente. Dans ce cas, la fonction d’ÉCONOMIE D’ÉNERGIE peut ne pas fonctionner normalement.
1. Effectuer les réglages décrits à la section UTILISATION DU MONITEUR en fonction du problème rencontré. Si le moniteur n’affiche pas d’image, allez à l’étape 2. 2. Se reporter aux tableaux suivants si l’on ne trouve pas la fonction de réglage correspondante à la section UTILISATION DU MONITEUR ou si le problème persiste. 3. Si vous recontrez un problème qui n’est pas décrit dans les tableaux ou qui ne peut pas être corrigé en utilisant les tableaux, cessez d’utiliser le moniteur et contactez votre revendeur ou le service technique iiyama pour plus d’assistance. Problème
Si l’économiseur d’écran est activé, toucher la souris ou l’écran. (Le voyant d ’ a l i m e n t a t i o n Augmenter le Contraste et/ou la Luminosite. est bleu) L’ordinateur est-il allumé ? (Le voyant d’alimentation est orange)
L’ordinateur est-il allumé ? L’écran n’est pas synchronisé. Les paramètres des signaux de l’ordinateur sont-ils dans la plage de valeurs du moniteur ? Le niveau de sortie vidéo de l’ordinateur est-il dans la plage de valeurs du moniteur ? Le signal vidéo est véhicule par le câble vidéo connecté. Utilisez donc le câble DVI. L’écran n’est pas Les paramètres des signaux de l’ordinateur sont-ils dans la plage de valeurs centré. du moniteur ? L’écran est trop Le niveau de sortie vidéo de l’ordinateur est-il dans la plage de valeurs lumineux ou trop dumoniteur ? sombre. L’écran tremble.
du moniteur ?
Le niveau de sortie de l’équipement audio est dans les spécifications du moniteur.
Le son est trop fort ou trop faible. moniteur.
L’audition d’un bruit parasite.
