| Marque | ROSIERES |
| Modèle | RHTV680IN |
| Catégorie | Hotte aspirante |
| Type d'installation | Encastrable (intégrée) |
| Modes de fonctionnement | Aspirant (évacuation extérieure) et filtrant (recyclage intérieur) |
| Commandes | Électroniques à touches : A (éclairage), B (marche/arrêt), D (vitesse +), E (minuteur / Clean Air) |
| Affichage | Digital (vitesse, timer, indicateur saturation filtres) |
| Nombre de vitesses | 3 + fonction intensive (10 minutes) |
| Éclairage | Lampes halogènes (remplaçables) |
| Filtre anti-graisse | Acrylique ou métallique (lavable tous les 2 mois) |
| Filtre à charbon actif | Non lavable, à remplacer tous les 4 mois |
| Minuteur | 15 minutes avec arrêt automatique |
| Fonction Clean Air | Marche horaire : 10 min/h en 1ère vitesse |
| Indicateur de saturation | Affichage clignotant F (filtre anti-graisse) ou A (charbon) |
| Distance minimale de sécurité | 65 cm entre la hotte et la surface de cuisson |
| Classe électrique | Classe II (sans mise à la terre) |
| Alimentation | 230 V, 50 Hz (selon plaque signalétique) |
| Diamètre d'évacuation | Idéalement identique à l'orifice de sortie (125 ou 150 mm selon modèle) |
| Poids | Environ 15 kg (estimation) |
| Dimensions (L x P x H) | 68 x 50 x 15 cm environ (estimation) |
| Niveau sonore | 50-65 dB(A) selon vitesse (estimation) |
FOIRE AUX QUESTIONS - RHTV680IN ROSIERES
Questions des utilisateurs sur RHTV680IN ROSIERES
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Hotte aspirante au format PDF gratuitement ! Retrouvez votre notice RHTV680IN - ROSIERES et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil RHTV680IN de la marque ROSIERES.
MODE D'EMPLOI RHTV680IN ROSIERES

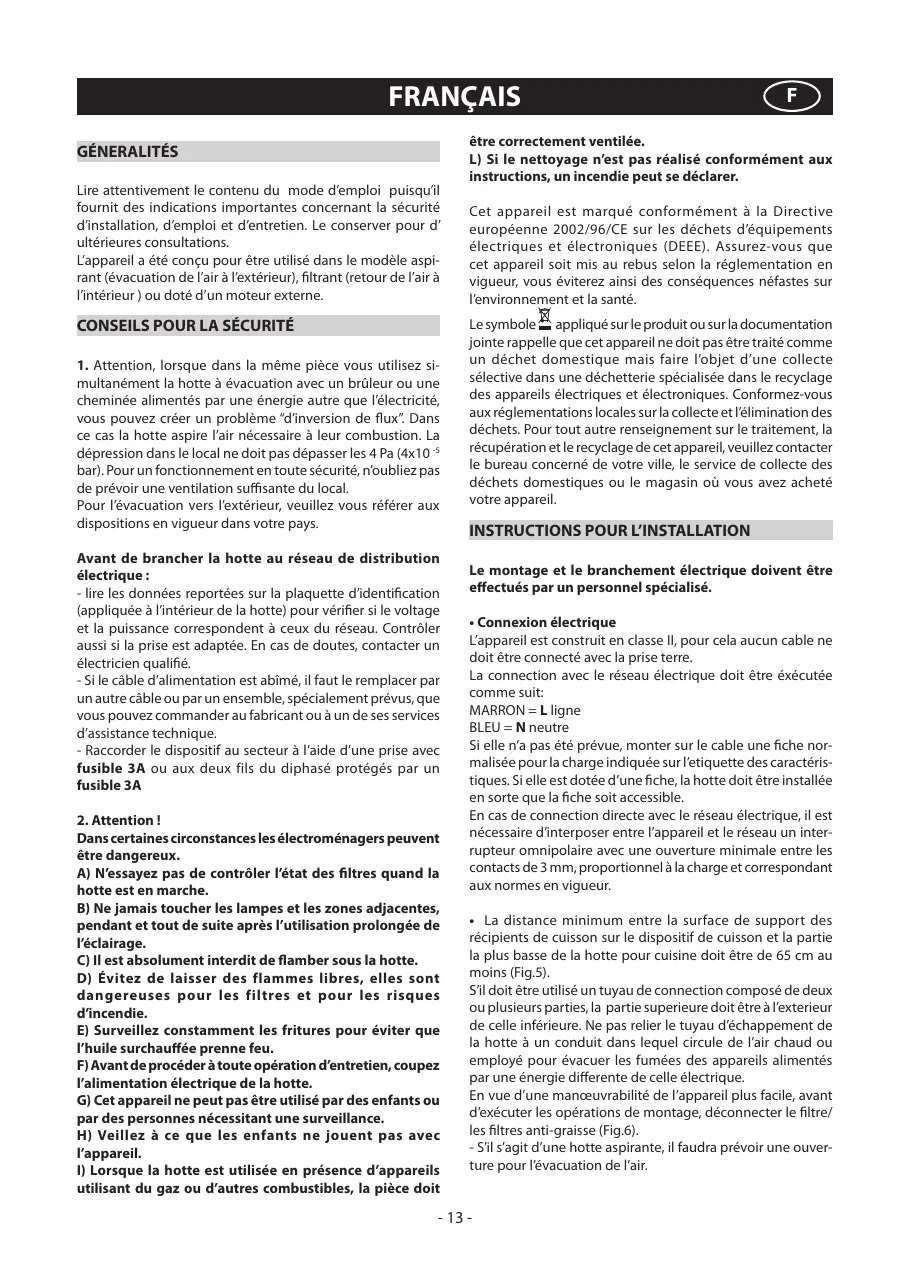

F HOTTE DE CUISINE - Notice d'utilisation
La connexion à la corriente électrique doit se réaliser de la manière suivante:
MARRON = L ligne.
AZUL = Nneutro.
Lire attentivement le contenu du mode d'emploi puisqu'il fournit des indications importantes concernant la sécurité d'installation, d'emploi et d'entretien. Le conserver pour des consultations ultérieures.
L'appareil a été conçu pour être utilisé dans le mode aspirant (évacuation de l'air à l'extérieur), filtrant (retour de l'air à l'intérieur) ou doté d'un moteur externe.
Conseils pour la sécurité
- Attention, lorsque dans la même pièce vous utilisez simultanément la hotte à évacuation avec un brûleur ou une cheminée alimentés par une énergie autre que l'électricité, vous pouvez créer un problème d'inversion de flux. Dans ce cas, la hotte aspire l'air nécessaire à leur combustion. La dépression dans le local ne doit pas dépasser les 4 Pa (4× 10^-5 bar). Pour un fonctionnement en toute sécurité, n'oubliez pas de prévoir une ventilation suffisante du local.
Pour l'évacuation vers l'extérieur, veuillez vous référer aux dispositions en vigueur dans votre pays.
Avant de brancher la hotte au réseau de distribution électrique:
- Lire les données reportées sur la plaquette d'identification (appliquée à l'intérieur de la hotte) pour vérifier si le voltage et la puissance correspondent à ceux du réseau. Contrôler aussi si la prise est adaptée. En cas de doutes, contacter un electricien qualifié.
- Si le câble d'alimentation est abimé, il faut le remplacer par un autre câble ou par un ensemble, spécialement prévus, que vous pouvez commander au fabricant ou à un de ses services d'assistance technique.
- Raccorder le dispositif au secteur à l'aide d'une prise avec fusible 3A ou aux deux fils du diphase protégés par un fusible 3A
2. Attention!
Dans certaines circonstances, les électroménagers peuvent être dangereux.
A) N'essayez pas de contrôler l'état des filtres quand la hotte est en marche. B) Ne jamais toucher les lampes et les zones adjacentes, pendant et tout de suite après l'utilisation prolongée de l'éclairage. C) Il est absolument interdit de flamber sous la hotte. D) Évitez de laisser des flammes libres, elles sont dangereuses pour les filtres et pour les risques d'incendie. E) Surveillez constamment les fritures pour éviter que l'huile surchauffée prenne feu. F) Avant de procéder à toute opération d'entretien, coupez l'alimentation électrique de la hotte. G) Cet appareil ne peut pas être utilisé par des enfants ou par des personnes nécessitant une surveillance. H) Veillez à ce que les enfants ne jouent pas avec l'appareil. I) Lorsque la hotte est utilisée en présence d'appareils utilisant du gaz ou d'autres combustibles, la pièce doit
L) si le nettoyage n'est pas réalisé conformément aux instructions, un incendie peut se déclarer.
Cet appareil est marqué conformément à la Directive française 2002/96/CE sur les déchets d'équipements électriques et électroniques (DEEE). Assurez-vous que cet appareil soit mis au rebus selon la réglementation en vigueur, vous éviterez ainsi des conséquences néfastes sur l'environnement et la santé.
Le symbole appliqué sur le produit ou sur la documentation jointe rappelle que cet appareil ne doit pas être traité comme un déchet domestique mais faire l'objet d'une collecte sélective dans une déchetterie spécialisée dans le recyclage des appareils électriques et électroniques. Conformez-vous aux réglementations locales sur la collecte et l'élimination des déchets. Pour tout autre renseignement sur le traitement, la récupération et le recyclage de cet appareil, veuillez contacter le bureau concerné de votre ville, le service de collecte des déchets domestiques ou le magasin où vous avez acheté votre appareil.
Connexion électrique
L'appareil est construit en classe II, pour cela aucun câble ne doit être connecté avec la prise terre.
La connexion avec le réseau électrique doit être exécutée comme suit:
Si elle n'a pas été prévue, monter sur le câble une fiche normalisée pour la charge indiquée sur l'étiquette des caractéristiques. Si elle est dotée d'une fiche, la hotte doit être installée en sorte que la fiche soit accessible.
En cas de connexion directe avec le réseau électrique, il est nécessaire d'interposer entre l'appareil et le réseau un interrupteur omnipolaire avec une ouverture minimale entre les contacts de 3mm, proportionnel à la charge et correspondant aux normes en vigueur.
- La distance minimale entre la surface de support des récipients de cuisson sur le dispositif de cuisson et la partie la plus basse de la hotte pour cuisine doit être de 65 cm au moins (Fig. 5).
S'il doit être utilisé un tuyau de connection composé de deux ou plusieurs parties, la partie supérieure doit être à l'extérieur de cette inférieure. Ne pas relier le tuyau d'échappement de la hotte à un conduit dans lequel circule de l'air chaud ou employé pour évacuer les fumées des appareils alimentés par une énergie différente de cette électrique.
En vue d'une manoeuvrabilité de l'appareil plus facile, avant d'exécuter les opérations de montage, déconnecter le filtre/les filtres anti-graisse (Fig. 6).
- S'il s'agit d'une hotte aspirante, il faudra prévoir une ouverture pour l'évacuation de l'air.
- Nous conseillons d'utiliser un tuyau d'évacuation de l'air de même diamètre que l'orifice de sortie de l'air.
L'utilisation d'une réduction pourrait diminuer les performances du produit et augmenter le niveau sonore.
Installation
Pour effectuer correctement l'installation de la hotte, suivez les instructions suivantes :
- Montage de la hotte dans la partie inférieure du panneau
- Choix de la version (à évacuation au recyclage)
Montage de la hotte dans la partie inférieure du panneau
Ce genre d'appareil doit être encastré à un panneau ou à un support. Pour la fixation, utiliser les 4 vis adaptées au type de meuble, perçant les trous selon le schéma (Fig. 1). Pour un montage correct, aligner la partie avant de la hotte à la porte du panneau et régler l'entretoise L en utilisant les vis P (Fig. 2). Ensuite, faire coincider la partie postérieure de l'appareil au meuble.
-Version aspirante
Avec ce genre d'installation, l'appareil évacue les vapeurs à l'extérieur à travers une paroi périphérique ou une canalisation déjà existente.
Il est donc nécessaire de se procurer un tube mural télescopique, du type prévu par les normes en vigueur, non inflammable, et reliez-le à la bride B fournie (Fig.3).
Retirez les filtres à charbon équipant l'appareil en les faisant tourner de dans le sens inverse des aiguilles d'une montre (Fig.7).
-Version filtrante
L'air est remis dans la pièce à travers un tube de connexion passant à travers le meuble et relié à l'anneau de raccord B (Fig.4).
L'appareil est fourni équipé de filtres à charbon.
EMPLOI et entretien
- Il est conseillé de mettre en service la hotte quelques minutes avant de commencer à cuisiner. De même il est conseillé de l'arrêter 15 minutes après avoir terminé la cuisson pour éliminer au maximum les odeurs et évacuer l'air vicié. Le bon fonctionnement de la hotte est lié à la fréquence des opérations d'entretien et, plus particulièrement, à l'entretien du filtre anti-graisse et du filtre à charbon actif.
- Le filtre anti-graisse a pour rôle de retenir les particules grasses en suspension dans l'air. Il peut donc se boucher plus ou moins rapidement selon la fréquence d'utilisation de la hotte. Le filtre acrylique, posé sur la grille, signale par un changement de couleur de ses inscriptions, visibles à travers la grille, et par l'encre qui s'étend qu'il est temps de procéder à son remplacement. Il faut installer le nouveau filtre de manière à ce que les inscriptions soient visibles de l'extérieur de la hotte. Si les filtres acryliques sont dépourvus d'inscriptions, ou en cas de présence de filtres métalliques ou de panneau en aluminium, pour éviter tout risque d'incendie, il est nécessaire de laver les filtres au moins tous les deux mois en procédant comme suit :
- Retirez le filtre de la hotte et le lavez avec de l'eau et un détergent liquide neutre, laissez la saleté se décoller. - Rincez abondamment à l'eau tiède et laissez sécher.
Les filtres métalliques et/ou le panneau en aluminium sont lavables au lave-vaisselle. Après plusieurs lavages, les filtres ou le panneau en aluminium peuvent changer de couleur. Ceci ne donne pas droit à réclamation ni au remplacement.
Le non-respect des consignes de remplacement et de lavage peut entraîner un risque d'incendie des filtres anti-graisse.
- Les filtres à charbon actif servent à filtrer l'air qui est ensuite renvoyé dans la pièce. Les filtres ne sont ni lavables ni régénérables, il faut par conséquent les changer au moins tous les quatre mois. La saturation du charbon actif dépend de l'utilisation plus ou moins prolongée de l'appareil, du type de cuisine pratiquée et de la régularité du nettoyage du filtre anti-graisse.
- Nettoyer fréquemment tous les dépôts sur le ventilateur et les autres surfaces à l'aide d'un chiffon imbibé d'alcool dénaturé ou de détergents liquides neutres non abrasifs.
- N'utiliser l'éclairage de la hotte que pendant la cuisson, ce dernier n'est en effet pas conçu pour un éclairage général prolongé de la pièce. Une utilisation prolongée de l'éclairage diminue considérablement la durée de vie moyenne des lampes.
Commandes : (fig. 8)
Touche A = allume/éteint les lumières.
Touche B = allume/éteint la hotte. L'appareil s'allume à la 1° vitesse. Si la hotte est allumée, appuyer sur la touche pendant 2 sec. pour éteindre. Si la hotte se trouve à la 1° vitesse, il n'est pas nécessaire de tenir la touche appuyée pour éteindre. Diminue la vitesse du moteur.
Display C = indique la vitesse du moteur sélectionné et l'activation du timer.
Touche D = allume la hotter. Augmente la vitesse du moteur. En pressant la touche de la 3ème vitesse, la fonction intensive s'active pendant 10', puis l'appareil reconnait à fonctionner à la vitesse d'exercice au moment de la première activation. Pendant cette fonction, le display clignote.
Touche E = au moment de l'activation le Minuteur temporise les fonctions pendant 15 minutes, après quoi ces dernières s'éteignent. En pressant la touche E, le Minuteur se désactive. Quand la fonction Minuteur est active, le point décimal doit clignoter sur l'écran.
En pressant la touche E pendant 2 secondes, quand l'appareil est éteint, la fonction "clean air" s'active. Cette dernière met en marche le moteur chaque heure pendant 1 0 minutes à la première vitesse. Durant le fonctionnement l'écran doit visualiser un mouvement rotatif des segments périphériques. Après quoi le moteur s'eteint et l'écran doit visualiser la lecture "C" fixe, jusqu'à ce qu'après 50 autres minutes, le moteur reparte pendant 10 minutes supplémentaires et ainsi de suite. Pour retourner au fonctionnement normal presser n'importe quelle petite touche sauf celle de l'éclairage. Pour désactiver la fonction presser la touche "E".
- Saturation filtres anti-gras/charbon actif:
- Quand l'afficheur C clignote et visualise alternativement la vitesse de fonctionnement et la dette F (1 et F par ex.) il est temps de laver les filtres anti-gras.
- Quand l'écran C clignote et visualise alternativement la vitesse de fonctionnement et la dette A (1 et A par ex.) il est temps de changer les filtres à charbon actif.
Après avoir remis le filtre propre à sa place, procédez à une remise à zéro de la mémoire électronique en appuyant 5
seconds de suite sur la touche A jusqu'à ce que le A cesse de clignoter sur l'afficheur C.
- Remplacement des lampes halogènes (fig.1b).
Pour changer les lampes halogènes, B retirez le verre C en faisant levier dans les fentes prévues.
Remplacez-les par des lampes de même type.
Attention: ne touchez pas aux lampes mains nods.
Service assistance clients
Avant de faire appel au service d'assistance technique.
En cas de non fonctionnement du produit, nous vous conseillons de:
- vérifier que la fiche est bien enfoncée dans la prise de courant
Si vous n'arrivez pas à identifier la cause du mauvais fonctionnement : mettez l'appareil hors tension et appelez le service d'assistance technique. N'essayez sous aucun prétexte de le réparer vous-même.
NUMERO De série du produit. où se trouve-t-il?
Il est important de communiquer au service d'assistance technique le sigle du produit ainsi que son numéro de série (16 caractères commençant par le chiffre 3) que vous trouverez dans le certificat de garantie ou bien sur la plaque d'immatriculation située à l'intérieur de l'appareil.
Vous éviterez ainsi que le technicien n'effectue des déplacements inutiles et économiserez par la même occasion sur les frais correspondants.
NOUS DECLINOS TOUTE RESPONSABILITÉ POUR LES EVENTUELS DÉGATS PROVOQUÉS PAR L'INOBSERVATION DES SUSDITES INSTRUCTIONS.
