RHTV680IN - Dunstabzugshaube ROSIERES - Kostenlose Bedienungsanleitung

Marke	ROSIERES
Modell	RHTV680IN
Kategorie	Dunstabzugshaube
Installationsart	Einbau (integriert)
Betriebsarten	Abluft (Außenentlüftung) und Umluft (Innenrückführung)
Bedienelemente	Elektronische Tasten: A (Beleuchtung), B (Ein/Aus), D (Geschwindigkeit +), E (Timer / Clean Air)
Anzeige	Digital (Geschwindigkeit, Timer, Filter-Sättigungsanzeige)
Anzahl Geschwindigkeitsstufen	3 + Intensivstufe (10 Minuten)
Beleuchtung	Halogenlampen (austauschbar)
Fettfilter	Acryl oder Metall (alle 2 Monate waschbar)
Aktivkohlefilter	Nicht waschbar, alle 4 Monate ersetzen
Timer	15 Minuten mit automatischer Abschaltung
Clean-Air-Funktion	Stündlicher Betrieb: 10 min/h auf Stufe 1
Sättigungsanzeige	Blinkanzeige F (Fettfilter) oder A (Aktivkohle)
Mindestsicherheitsabstand	65 cm zwischen Dunstabzugshaube und Kochfläche
Elektrische Klasse	Klasse II (ohne Erdung)
Stromversorgung	230 V, 50 Hz (laut Leistungsschild)
Abluftdurchmesser	Idealerweise identisch zum Austrittsstutzen (125 oder 150 mm je nach Modell)
Gewicht	Ca. 15 kg (Schätzung)
Abmessungen (B x T x H)	Ca. 68 x 50 x 15 cm (Schätzung)
Geräuschpegel	50-65 dB(A) je nach Geschwindigkeit (Schätzung)

Häufig gestellte Fragen - RHTV680IN ROSIERES

Welche Betriebsarten hat die Dunstabzugshaube ROSIERES RHTV680IN?

Die Haube kann im Abluft-Modus (Luft nach außen abführen) oder im Umluft-Modus (Luftrückführung im Raum über einen Aktivkohlefilter) betrieben werden.

Wie installiere ich die Haube in der Abluftversion?

Für die Abluftversion verbinden Sie den mitgelieferten Stutzen B mit einem nicht brennbaren teleskopierbaren Wandabluftrohr, das nach außen führt. Entfernen Sie vorhandene Aktivkohlefilter.

Wie reinige ich die Fettfilter?

Entfernen Sie den Filter und waschen Sie ihn mit Wasser und einem neutralen Flüssigreiniger. Spülen Sie ihn gründlich mit lauwarmem Wasser ab und lassen Sie ihn trocknen. Metallfilter können in der Spülmaschine gereinigt werden. Führen Sie diesen Vorgang mindestens alle 2 Monate durch.

Wann müssen die Aktivkohlefilter ausgetauscht werden?

Aktivkohlefilter sind weder waschbar noch regenerierbar. Sie müssen mindestens alle 4 Monate oder je nach Nutzung häufiger ausgetauscht werden.

Was bedeutet die blinkende Anzeige 'F' oder 'A' auf dem Display?

Die blinkende Anzeige 'F' bedeutet, dass die Fettfilter gereinigt werden müssen. Die Anzeige 'A' bedeutet, dass die Aktivkohlefilter ausgetauscht werden müssen. Nach der Wartung setzen Sie den Speicher zurück, indem Sie die Taste A 5 Sekunden lang drücken.

Wie verwende ich die Timer-Funktion?

Drücken Sie die Taste E, um den Timer zu aktivieren: Die Haube läuft 15 Minuten und schaltet sich dann automatisch aus. Der Dezimalpunkt blinkt auf dem Display. Zum Deaktivieren drücken Sie erneut E.

Wozu dient die 'Clean Air'-Funktion?

Die Clean-Air-Funktion, die durch 2-sekündiges Drücken von E bei ausgeschalteter Haube aktiviert wird, lässt den Motor jede Stunde 10 Minuten lang auf Stufe 1 laufen, um die Luft zu erneuern. Das Display zeigt zwischen den Zyklen ein festes 'C' an.

Wie groß ist der Mindestsicherheitsabstand zwischen Haube und Kochfeld?

Der Mindestabstand zwischen der Aufstellfläche der Kochgeräte und dem untersten Teil der Haube muss mindestens 65 cm betragen.

Wie tausche ich eine Halogenlampe aus?

Trennen Sie die Stromversorgung. Hebeln Sie das Schutzglas in den vorgesehenen Schlitzen ab. Ersetzen Sie die Lampe durch eine gleicher Art (Halogen). Berühren Sie die Lampen nicht mit bloßen Händen.

Was tun, wenn die Haube nicht funktioniert?

Überprüfen Sie, ob der Stecker richtig eingesteckt ist und ob die Sicherung (3A) nicht durchgebrannt ist. Wenn das Problem weiterhin besteht, wenden Sie sich an den technischen Kundendienst und halten Sie die Seriennummer (16 Ziffern, beginnend mit 3) auf dem Typenschild bereit.

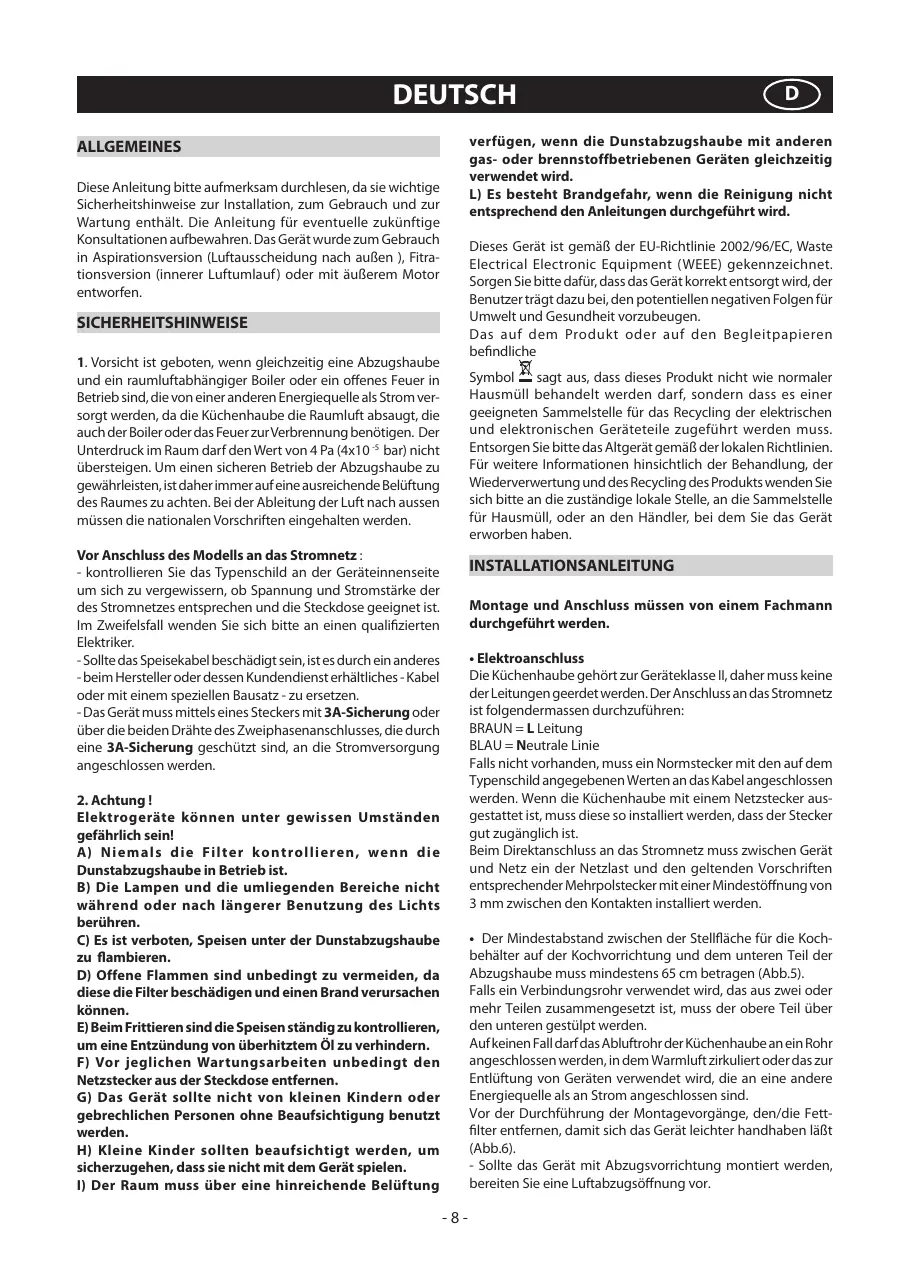

BEDIENUNGSANLEITUNG RHTV680IN ROSIERES

D DUNSTABZUGSHAUBE - Gebrauchsanweisung

These Anleitungmente aufmerksam durchlen, da sie wichtige Sicherheitshinweise zur Installation, zum Gebrauch und zur Wartung enthalt. Die Anleitung fur eventuelle zukünftige Konsultationen aufbewahren. Das Gerät wurde zum Gebrauch in Aspirationsversion (Luftausscheidung nach außen), Fittingsversion (innerer Luftumlauf) oder mit äußerem Motor entwickeln.

SICHERHEITSHINWEISE

1. Vorsicht ist geboten, wenn gleichzeitig eine Abzugshaube und ein raumluftabhängiger Boiler oder ein offenes Feuer in Betrieb sind, die von einer anderen Energiequelle als Strom versorgt werden, da die Kuchenhaube die Raumluft absaugt, die auch der Boiler oder das Feuer zur Verbrennung benögen. Der Unterdruck im Raum darf den Wert von 4 Pa (4x10-5 bar) nicht übersteigen. Um einen sicheren Betrieb der Abzugshaube zu gewährleisten, ist daher immer auf eine ausreichende Belüfung des Raumes zu achten. Bei der Ableitung der Luft nach aussen müssen die nationalen Vorschriften eingehalten werden.

Vor Anschluss des Modells an das Stromnetz:

• kontrollieren Sie das Typenschild an der Geräteinnenseite um sich zu vergewissem, ob Spannung und Stromstärke der des Stromnetzes entsprechen und die Steckdose geeignet ist. Im Zweifelsfall wenden Sie sichitte an einen qualifizierten Elektriker.
• Soltte das Speisekabel beschädigt sein, ist es durch ein anderes -beim Hersteller oder dessen Kundendienst erhaltliches - Kabel oder mit einem speziellen Bausatz - zuersetzen.
• Das Gerät muss mittels eines Steckers mit 3A-Sicherung oder über die beiden Drähte des Zweiphasenanschusses, die durch eine 3A-Sicherung geschützt sind, an die Stromversorgung angeschlossen werden.

2. Achtung!

Elektrogeräte können unter gewissen Umständen gefährlich sein!

A) Niemals die Filter kontrollieren, wenn die Dunstabzugshaube in Betrieb ist.
B) Die Lampen und die umliegenden Bereiche nicht während oder nach längerer Benutzung des Lichts berühren.
C) Es ist verboten, Speisen unter der Dunstabzugshaube zu flambieren.
D) Offene Flammen sind unbedingt zu vermeiden, da diese die Filter beschädigen und einen Brand verursachen konnen.
E) Beim Frittieren sind die Speisen ständig zu kontrollieren, um eine Entzündung von überhitztem Öl zu verhindern.
F) Vor jeglichen Wartungsarbeiten unbedingt den Netzstecker aus der Steckdose entfern.
G) Das Gerät sollte nicht von kleinen Kindern oder gebrechlichen Personen ohne Beaufsichtigung benutzt werden.
H) Kleine Kinder sollen beaufsichtigt werden, um sicherzugehen, dass sie nicht mit dem Gerät speien.
I) Der Raum muss über eine hinreichende Belüfung

verfügungen, wenn die Dunstabzugshaube mit anderen gas- oder brennstoffbetriebenen Geräten gleichzeitig verwendet wird.

L) Es besteht Brandgebung, wenn die Reinigung nicht entsprechend den Anleitungen durchgeführt wird.

Dieses Gerät ist gemäß der EU-Richtlinie 2002/96/EC, Waste Electrical Electronic Equipment (WEEE) gekennzeichnet. Sorgen Sieitte davon, dass das Gerät korrekt entsorgt wird, der Benutzerträgt dazu bei, den potentiellen negativen Folgen für Umwelt und Gesundheit vorzubeugen.

Das auf dem Produkt oder auf den Begleitpapieren befindliche

Symbol sags aus, dass diesen Produkt nicht wie normaler Hausmüll behandelt werden darf, sondern dass es einer geeigneten Sammelstelle für das Recycling der elektrischen und elektronischen Geräteile zugeführrt werden muss. Entsorgen Sie bisher das Altgerät gemäß der lokalen Richtlinien. Für weitere Informationen hinsichtlich der Behandlung, der Wiederverwertung und des Recycling des Produkts wenden Sie sich bereits an die zuständige lokale Stelle, an die Sammelstelle für Hausmüll, oder an den Handler, bei dem Sie das Gerät erworben haben.

INSTALLATIONSANLEITUNG

Montage und Anschluss ⇒ von einem Fachmann durchgeführt werden.

Elektroanschluss

Die Kuchenhaube gehört zur Geräteklasse II, davon muss keine der Leitungen geerdet werden. Der Anschluss an das Stromnetz ist folgendermassen durchzuführen:

$$ B R A U N = L \text {L e t i t u n g} $$

$$ \mathrm {B L A U} = \text {N e u t r a l e L i n e} $$

Falls nicht vorhanden, muss ein Normstecker mit den auf dem Typenschild angegebenen Werten an das Kabel angeschlossen werden. Wenn die Kuchenhaube mit einem Netzstecker ausgestattet ist, muss diese so installiert werden, dass der Stecker gut zugänglich ist.

Beim Direktanschluss an das Stromnetz muss zwischen Gerät und Netz ein der Netzlast und den geltenden Vorschriften entsprechender Mehrpolstecker mit einer Mindestöffnung von 3mm zwischen den Kontakten installmenten werden.

• Der Mindestabstand zwischen der Stellfläche für die Kochbehälter auf der Kovchorrlichtung und dem unter Teil der Abzugshaube muss mindestens 65~cm betragen (Abb.5).

Falls ein Verbindungsrohr verwendet wird, das aus zwei oder mehr Teilen zusammengesetzt ist, muss der obere Teil über den unteren gestulpt werden.

Auf keinen Fall darf das Abluftrohr der Kuchenhaube an ein Rohr angeschlossen werden, in dem Warmluft zirkuliert oder das zur Entlüfung von Geräten verwendet wird, die an eine andere Energiequelle als an Strom angeschlossen sind.

Vor der Durchführung der Montagevorgänge, den/die Fettfilter entfernen, damit sich das Gerät leichter handhaben laßt (Abb.6).

• Sollte das Gerät mit Abzugsvorrichtung montiert werden, bereiten Sie eine Luftabzugsöffnung vor.

• Es empfeiht sich der Einsatz eines Luftableitungsrohres, das denselben Durchmesser aufweist, wie der der Luftabzugsoffnung. Die Verwendung eines Reduzierstücks konnte die Leistungen des Erzeugnisses beeinträchtigen und das Betriebsgerausch erhöhen.

- Montage

Um die Dunstabzugshaube richtig zu montieren müssen folgende Schritte durchgefuhrt werden:

1. Montage der Dunstabzugshaube unter dem Hängeschrank
2. Wahl der Funktionsweise (Abluft- oder Umluftbetrieb)

- Montage der Dunstabzugshaube unter dem Hängeschrank

Dieser Geräteotyp muß in ein Panele oder eine Befestigungsnische eingebaut werden. Zur Befestigung 4 Schrauben benutzten, die für das Möbelmaterial geeignet sind. Nach dem Schema in (Abb.1) vorohren. Zum korrekten Einbau muß das Frontpanel der Haube mit der Hängeschranktür bündig gebracht werden, danach den Distanzhalter L mit den Schrauben P (Abb.2) regulieren um die;z hierte Wand des Gerätes an das Montagepanel anzupassen.

Abluftversion

Bei dieser Betriebswiese werden die angesaugten Dämpfe durch die Außenwand oder durch ein Abluftrohr ins Freie geleitet.

Zudiesem Zweckmuß ein normgerechtes, nicht entflammbares Rohr mit Durchmesser besorgt und an den vorgegebenen Anschlußflansch B (Abb.3) angeschlossen werden.

Entfernen Sie die bereits in das Gerät eingesetzten Kohlefilter, indem Sie sie um 90^ gegen den Uhrzeigersinn drehen (Abb. 7).

- Filterversion

Die Luft wird über ein Verbindungsrohr, das durch das Möbel nach oben führt und am Anschlußring B (Abb.4) befestigt wird, wieder in den Raum zurückgeführnt.

Die Kohlefilter sind bereits in das Gerät eingesetzt.

BENUTZUNG UND WARTUNG

• Es wird empfohlen, die Dunstabzugshaube schon vor Kochbeginn der Speisen einzuschalten. Es wird weiterhin empfohlen, das Gerät nach Beendigung des Kochvorgangs noch 15 Minuten weiterlaufen zu setzen, um den vollständigen Abzug der Kochdünste zu gewährleisten.

Die Leistungsfähigkeit der Dunstabzugshaube hängt entscheidend von der Sorgfalt und Regelmaßigkeit der Wartung ab, insbesondere die des Fettfilters und die des Aktivkohlefilters.

• Der Fettfilter hat die Aufgabe, die in den Kochdünsten enthaltenen Fettpartikel zurückzuhalten. Er ist demnach der Verschmutzung besondere ausgesetzt und sollte, je nach Gebrauch und Kochgewohnheiten, in mehr oder weniger langen Zeitabschnitten gereinigt werden.

Der auf dem Gitter befindliche Acrylfilter ist jedem Mal dann auszubauschen, wenn die durch das Gitter sightbaren Aufschriften Farberänderungen aufweisen und die Tinte auslauf.

Der neue Filter ist so einzulegen, dass die Aufschriften durch das Gitter hindurch vom Außeren der Dunstabzugshaube her sightbar sind.

Im Falle von Acrylfiltern ohne Schriften, Metallfiltern oder Filtern in Form von Alupaneelen muss die Reinigung spätestens alle 2 Monate erfolgen, um Brandgefahr vorzubeugen. Gehen Sie

hierzu wie folgt vor:

• Filter vom Gitter abnehmer und in einer milden Spüllauge reinigen, eventuell etwas einweichen{lassen.
• Abschlussend gründlich lauwarm abspälen und trocknen halten.

Die Metallfilter und/oder Alupaneele konnen auch im Geschirrspulier gereinigt werden. Nach mehrmaligem Reinigen der Filter (bei Alufltern oder -paneelen) konnten Farbveränderungen auftreten. Hieraus resultiert jedoch kein Anspruch auf kostenlosen Ersatz derselben.

Durch Nichteinhaltung der Vorgaben hinsichtlich des Aus-tauschs und der Reinigung der Fettfilter kann Brand verursacht werden.

• Die Aktivkohlefilter dienen dazu, die Luft zu reinigen, die wieder in den Raum zurückgebung wird. Die Filter sind weder waschar nach wiederverwertbar und müssen spätestens alle vier Monate ausgewechselt werden. Die Sätigung der Aktivkohle hängt von mehr oder weniger langen Benutzungsdauer der Dunstabzugshaube, von der Art der zubereiteten Speisen und von der mehr oder weniger zahligen Reinigung des Fettfilters ab.
• Alle auf dem Lüftergehäuse und den anderen Teilen der Haube angesammelten Rückstände sind regelmäß mit Spiritus oder einem neutralen Flüssigreiniger ohne Scheuermittel zu entfernen.
  Die Beleuchtung der Dunstabzugshaube ist dazu geplante, während des Kochvorgangs eingesetzt zu werden. Durch einen verlangerten Einsatz der Beleuchtung wird die durchschnittliche Lebensdauer der Leuchten erheblich gemindert.

BEDIENUNG: (Abb.8)

Taste A = schaltet die Beleuchtung ein/aus.

Taste B = schaltet die Haube ein/aus. Das Gerät schaltet sich in der ersten Saugstärke ein. Wenn die Haube eingeschaltet ist, die Taste eine halbe Sekunde lang drücken, um sie abzuschalten. Ist die Haube in der ersten Saugstärke eingeschaltet, ist es zum Abschalten nicht erforderlich, die Taste zu drucken. Verringer die Geschwindigkeit des Motors.

Display C = zeit die gewährte Motorgeschwindigkeit und die Aktivierung der Timer-Funktion an.

Taste D = schaltet die Haube ein. Erhöht die Geschwindigkeit des Motors. Wenn man, während die Haube in Betrieb ist, auf die 3^ Geschwindigkeit druckt, stellt sich für 10 Minuten automatisch die "Intensiv-Stufe" ein, dann Goes die Haube wieder auf die Geschwindigkeit zurück, welche vorher in Betrieb war. Wahrend der Funktion "Intensiv-Stufe" leucht das Display auf.

Taste E = Der Timer steuert die Zeit der Funktionen. Ab der Aktivierung der Taste bleiben diese für 15 Minuten eingeschaltet und werden dann ausgeschelt. Der Timer kann durch erneuten Druck auf die Taste E deaktiviert werden.

Bei aktivierter Timer-Funktion muss auf dem Display der Dezimalpunkt auf Blinklicht geschaltein.

Wird bei ausgeschaltetem Gerät die Taste E für 2 Sekunden gedrück, wird die Funktion "Clean Air" aktiviert. Diese bewirkt das Einschalten des Motors für 10 Minuten jeder Stunde auf der ersten Leistungsstufe. Wahrend dieser Funktsweise muss auf dem Display eine Rotationsbewegung der periphenen Segmente angezeigt sein. Nach Ablauf dieser Zeit schaltet der Motor ab und auf dem Display muss die Fix-Anzeige des Buchstaben "C" ersichtlich sein, und darüber so lange, bis nach weiteren 50 Minuten der Motor erneut für 10 Minuten startet, und so weiter.

Sattigung der Fett- und Aktivkohlefilter:

-Blink das DisplayC bei Änderung der Betriebsgeschwindigkeit mit dem Buchstaben F (Bsp. 1 und F), müssen die Fettfilter gereinigt werden.

-Blink das DisplayC bei Änderung der Betriebsgeschwindigkeit mit dem Buchstaben A (Bsp. 1 und A), müssen die Kohlefilter ausgelaucht werden.

Nach dem gesäuberte Filter wieder eingesetzt wurde, muss der elektronische Speicher neu aktiviert werden, indem man die Taste A für circa 5 Sek. gedrückt halt bis die Blinkanzeige F oder A auf dem Display C erlischt.

Austausch der Halogenlampen (Abb. 1B).

Nehmen Sie zum Austausch der Halogenlampe B die Glasabdeckung C (an den kleinen Schlitten anheiten) ab. Tauschen Sie die Lampe durch eine desselben Typs aus.

Achtung: Fassen Sie die Halogenlampe nicht mit bloßen händen an.

KUNDENDIENST

Vor dem Verständigen des Kundendienstes

Bei Nichtfunktionieren des Gerätes gehen Sieitte wie folgt vor:

• Überprüfen Sie, ob der Netzstecker korrekt mit der Steckdose verbunden ist.

Sollete der Grund für die Betriebsstörung nicht ermittelt werden konnen: Schalten Sie das Gerät aus und beschädigen Sie es nicht. Verständigen Sie den Kundendienst.

PRODUKNUMBER Wofindeich sie?

Bitte denken Sie daran, für den Kundendienst die Produktkennung und Seriennummer (16 Zeichen beginnend mit der Ziffer 3) bereitzuhalten, die Sie auf dem Garantieschein oder aber auf dem Typenschild im Geräteinneren finden.

Auf diese Weise können Sie dazu beitragen, unnötige Einsätze des Technikers zu vermeiden, und außer dem die damit verbundenen Kosten spare.

FÜR SCHÄDEN, DIE Auf DIE NICTBEACTION TER OBEN GANNANTEN ANWEISUNGEN ZURUCKZUFUHREN SIND, WIRD KEINERLEI VERANTWORTUNG ÜBERNOMMN.
