| Marca | ROSIERES |
| Modello | RHTV680IN |
| Categoria | Cappa aspirante |
| Tipo di installazione | Incassabile (integrata) |
| Modalità di funzionamento | Aspirante (espulsione esterna) e filtrante (ricircolo interno) |
| Comandi | Elettronici a tasti: A (illuminazione), B (accensione/spegnimento), D (velocità +), E (timer / Clean Air) |
| Display | Digitale (velocità, timer, indicatore saturazione filtri) |
| Numero di velocità | 3 + funzione intensiva (10 minuti) |
| Illuminazione | Lampade alogene (sostituibili) |
| Filtro antigrasso | Acrilico o metallico (lavabile ogni 2 mesi) |
| Filtro a carbone attivo | Non lavabile, da sostituire ogni 4 mesi |
| Timer | 15 minuti con spegnimento automatico |
| Funzione Clean Air | Avvio orario: 10 min/h alla 1ª velocità |
| Indicatore di saturazione | Display lampeggiante F (filtro antigrasso) o A (carbone) |
| Distanza minima di sicurezza | 65 cm tra la cappa e il piano di cottura |
| Classe elettrica | Classe II (senza messa a terra) |
| Alimentazione | 230 V, 50 Hz (secondo targa dati) |
| Diametro di scarico | Idealmente identico al foro di uscita (125 o 150 mm secondo il modello) |
| Peso | Circa 15 kg (stima) |
| Dimensioni (L x P x H) | 68 x 50 x 15 cm circa (stima) |
| Livello sonoro | 50-65 dB(A) secondo velocità (stima) |
Domande frequenti - RHTV680IN ROSIERES
Domande degli utenti su RHTV680IN ROSIERES
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Cappa aspirante in formato PDF gratuitamente! Trova il tuo manuale RHTV680IN - ROSIERES e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. RHTV680IN del marchio ROSIERES.

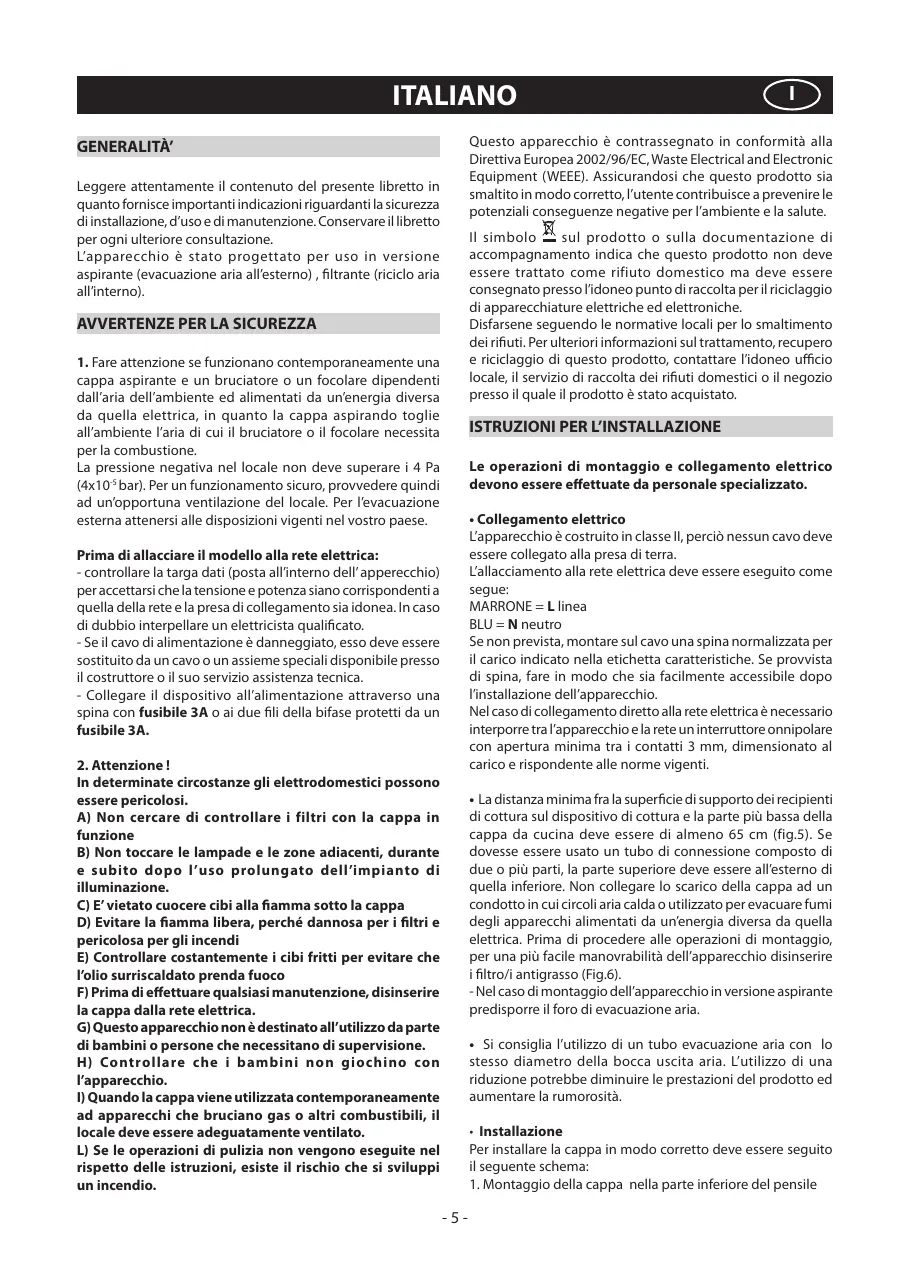

MANUALE UTENTE RHTV680IN ROSIERES
CAPPA ASPIRANTE - Istruzioni per l'uso
Leggere attentamente il contento del presente libretto in quanto fornisce importantiindicazioni riguardanti la sicurezza di installazione, d'uso e di manutenzione. Conservare il libretto per agli ulteriori consultazione.
L'apparecchio è stato progettato per uso in versione aspirante (evacuzione aria all'esterno), filtrante (riciclo aria all'interno).
AVVERTENZE PER LA SICUREZZA
- Fare attentione se funzionano contemporaneamente una cappa aspirante e un bruciatore o un focolare dipendenti dall'aria dell'ambiente ed alimentati da un'energia diversa da quella elettrica, in quanto la cappa aspirando toglie all'ambiente l'aria di cui il bruciatore o il focalore necessita per la combustione.
La pressione negativa nel locale non deve superare i 4 Pa (4× 10^-5 bar). Per un funzionamento sicuro, provedere quindi ad un'opportuna ventilazione del locale. Per l'evacuzione esterna attenersi alle disposizioni vigenti nel vostro paese.
Prima di allacciare il modello alla rete elettrica:
- controllare la targa dati (posta all'interno dell'apperecchio) per accettarsi che la tensione e potenza siano corrispondenti a quella della rete e la presa di collegamento sa idonea. In caso di dubbio interpellare un elettricista qualificato.
- Se il cavo di alimentazione è danneggiato,esso delve essere sostituito da un cavò o un assieme speciali disponibile presso il costruttore o il suo servizio assistenza technique.
- Collegare il dispositivo all'alimentazione attraverso una spina con fusibile 3A o ai due fili della bifase protetti da un fusibile 3A.
2. Attenzione!
In determinate circostanze gli elettrodomestici possono essere pericolosi.
A) Non cercare di controllare i filtri con la cappa in funzione
B) Non toccare le lampade e le zone adiacenti, durante e subito dopo l'uso prolongato dell'impianto di illuminazione.
C) E' vietato cuocere cibi alla fiamma sotto la cappa
D) Evitare la fiamma libera, perché dannosa per i filtri e pericolosa per gli incendi
E) Controllare costamente i cibi fritti per evitare che l'olio surriscaldato prenda fuoco
F) Prima di effettuare qualsiasi manutenzione, disinserire la cappa alla rete elettrica.
G) Questo apparecchio non è destinato all'utilizzo da parte di bambini o persone che necessitano di supervisione.
H) Controllare che i bambini non giochino con l'apparecchio.
I) Quando la cappa viene utilizzata contemporaneamente ad apparentecchi che bruciano gas o altri combustibili, il locale deve essere adeguamente ventilato.
L) Se le operazioni di pulizia non vengono eseguite nel rispetto delle struzioni, esiste il rischio che si sviluppi un incendio.
Questo appearecchio è contrassegnato in conformità alla Direttiva Europea 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sa smaltito in modo corretto, l'utente contribuisce a prevenir le potenziali consequences negative per l'ambiente e la salute.
Il significato sul prodotto o sulla documentazione di arrivapagnamento indica che quello prodotto non deve essere trattato come rifiutto domestico ma devese sere consegnato presso l'idoneo punto di raccolta per il riciclaggio di apparecchietarie elettriche ed elettroniche.
Disfarsene segundo le normative locali per lo smaltimento dei rifiuti. Per ulteri informazioni sul trattamento, recupero e riciclaggio di"Thiso prodotto, contattare l'idoneo ufficio locale, il servizio di ragcolla dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato.
ISTRUZIONI PER L'INSTALLAZIONE
Le operazioni di montaggio e collegamento elettrico devono essere effettuate da personale specializzato.
- Collegamento elettrico
L'apparecchio è costruito in classe II, perché nessun cavo deve essere collegato alla presa di terra.
L'allacciamento alla rete elettrica delve essere eseguito come segue:
Se non prevista, montare sul cavo una spine normalizzata per il carico individato nella etichetta caratteristiche. Se provvista di spine, fare in modo che sua miglioramente accessibile durante l'installazione dell'apparecchio.
Nel caso di collegamento diretto alla rete elettrica è necessario interpreporre tra l'apparecchio e la rete un interrottore onnilipolare con aperture minima tra i contatti 3 mm, dimensionato al carico e rispondente alle norme vigenti.
- La distanza minima fra la superficie di supporto dei recipienti di cottura sul dispositivo di cottura e la parte più bassa della cappa da cucina deve essere di almeno 65~cm (fig.5). Se dovesse essere usato un tubo di connessione composto di due o più parti, la parte superiore deve essere all'esterno di quella inferiore. Non collegare lo scarico della cappa ad un condotto in cui circoli aria calda o utilizzato per evacuare fumi degli apparecchi alimentati da un'energia diversa da quella elettrica. Prima di procedere alle operazioni di montaggio, per una più facile manovabilità dell'apparecchio disinserire i filtrò/i antigrasso (Fig.6).
-Nel caso di montaggio dell'apparecchio in versione aspirante predisporre il foro di evacuationza aria.
- Si consiglia l'utilizzo di un tubo evacuationa aria con lo stesso diametro della bocca uscita aria. L'utilizzo di una riduzione potrebbe diminuire le prestazioni del prodotto ed augmentare la rumorosità.
- Installazione
Per installare la cappa in modo corretto delve essere seguito il seguente schema:
-
Montaggio della cappa nella parte inferiore del pensile
-
Sclelta della versione (aspirante o filtrante).
-
Montaggio della cappa nella parte inferiore del pensile Questo tipo di apparecchio devese essere incassato in un pensile o in altri supporto. Per il fissaggio utilizzare 4 viti idonee al tipo di mobile, esuguendo i fori seguito lo schema in (fig.1). Per il corretto montaggio, allineare il frontale della cappa allo sportello del pensile e regolare il distanziere L tramite le viti P (fig.2) poi far coincidere posteriormente l'apparecchio al pensile.
- Versione aspirante
Con quello tipo d'installazione l'apparecchio scarica i vapori all'esterno attraverso una parete perimetrale o canalizzazione essere sistente. E' necessario a tal scopo acquistare, un tubo murale telescopico, del tipo previsto delle vigentini normative non inflammabile e collegarlo alla flangia B in dotazione (fig.3). Togliere i filtri a carbone più predisistiqull'apparecchio, ruotandoli in senso antiorari di 90^ (Fig.7).
- Versione filtrante
L'aria viene rimessa nell'ambienteattraverso un tubo di connessione passanteatraverso il mobile e collegato all'anello di raccordo B (fig.4).
I filtri a carbone sono già predisistò sull'apparecchio.
USO E MANUTENZIONE
- Si raccomanda diMETTERe in funzione I'apparecchio prima di procedere alla cottura di un qualsiasi alimento. Si raccomanda di lasciar funzionare I'apparecchio per 15 minuti dopo aver terminato la cottura dei cibi, per un'evacuatione completa dellaria viziata.
Il buon funzionamento della cappa è condizionato da una corretta e costante manutenzione; una particolare attenzione deve essere data al filtro antigrasso e al filtro al carbone attivo.
- Il filtro antigrasso hail compito dittrattenere le particelle grasse in suspensione nell'aria, pertanto e soggetto ad intasarsi in tempi variabili relativamente all'uso dell'apparechio.
Il filtro acrilico, che si trovava appoggiato alla griglia, va sostituito quando le scritte, visibili atraverso la griglia, cambiano colore e l'inchiostro si espande; il nuovo filtro delve essere applicativo in modo tale che le scritte siano visibili atraverso la griglia dall'esterno della cappa.
Nel caso in cui filtriaricili non abbiano le scritte, oppure siano presenti filtriametallico o a pannello in alluminio, per prevenir il pericolo di eventuali incendi, al massimo agli 2 anni è necessario lavare i filtri essequendo le segmente operazioni:
-
togliere il filtrato alla griglia e lavarlo con una soluzione di acqua e detergente liquido neutro lasciando rinsenire lo sporco.
-
Sciacquare abbondamente con acqua tiepida e lasciare asciugare.
I filtri metallici e/o pannello in alluminio possono essere lavatianche in lavastoviglie. Dopo alcuni lavaggi, se i filtri sono inalluminio o pannello in alluminio, si posso verificare dellealterazioni del colore. Questo fatto non dà diritto a reclamo per l'eventuale loro sostituzione.
In caso di inadempienza delle istruzioni di sostituzione e di lavaggio si può verificare il rischio di incendio dei filtri antigrasso.
- I filtri al carbone attivo servono per depurare l'aria che viene rimessa nell'ambiente. I filtri non sono lavabili o rigenerabili
e devono essere sostituitigni quattro mesi al massimo. La saturazione del carbone attivo dipende dall'uso più o meno prolongato dell'apparecchio, dal tipo di cucina e alla regolarità con cui viene effettuata la pulizia del Filtering antigrasso
- Pulire frequentemente tutti i depositi sul ventilatore e sulle altre superfici, uso un panno inumidito con alcohol denaturato o detersivi liquidi neutri non abrasivo.
- L'impiano di illuminazione è progettato per l'uso durante la cottura e non per l'uso prolongato di illuminazione generale dell'ambiente. L'uso prolongato dell'illuminazione diminuisce notevolmente la durata media delle lampade.
Comandi (fig.8):
Tasto A = accende/spegne le luci
Tasto B = accende/spagne la cappa. L'apparecchio si accende alla 1^ velocità. Se la cappa è accesa premere il tasto per 2 sec. per spagnere. Se la cappa si trova alla 1^ velocità non è necessario tenere premuto il tasto per spagnere. Diminuisce la velocità del motore.
Display C = indica la velocità del motore selezionata e l'attivazione del timer.
Tasto D = accende la cappa. Aumenta la velocità del motore. Premendo il tasto alla 3^ velocità si inserisce la funzione intensiva per 10' , poi l'apparecchio ritorna a funzionare alla velocità di esercizio al momento dell'attivazione. Durante但这a funzione il display lampeggia.
Tasto E = Il Timer temporizza le funzioni, al momento dell'attivazione, per 15 minuti dopo di chequeste vengono spente. Il Timer si disattiva ripremendo il tasto E. Quando la funzione Timer è attiva sul display deve lampeggiare il punto decimale.
- Premendo il tasto E per 2 secondi, quando l'apparecchio è spento, si attiva la funzione "clean air". Questa accende il motore per 10 minuti agli ora alla prima velocità. Durante il funzionamento il display delve visualizzare un movimento rotatorio dei segmenti periferici. Trascorso quello tempo il motore si spegne e il display delve visualizzare la lettera "C" fissa fino a quando dopo altri 50 minuti il motore riparte per altri 10 minuti earsi via. Per ritornare al funzionamento normale premere qualsiasi tasto tranne quello delle luci. Per disattivare la funzione premere il tasto E.
- Saturazione filtri Antigrasso/Carbone attivo:
- Quando il display C lampeggia alternando la velocità d'esercizio con la lettera F (es.1 e F) i filtri antigrasso devono essere lavati.
- Quando il display C lampeggia alternando la velocità d'esercizio con la lettera A (es.1 e A) i filtering carbone devono essere sostituiti.
Una volta ricollocato il filtrlo pulito bisogna resettare la memoria elettronica premendo il tasto A per circa 5 sec. fino a che termina di lampeggiare la segnalazione F o A del display C.
Sostituzione delle lampade alogene (Fig.1B).
Per sostituire le lampade alogene B togliere il vetrino C facendo leva sulle apposite fissure.
Sostituire con lampade dello stesso tipo.
Attenzione: non toccare la lampadina a mano nude
SIDECLINA OGNI RESPONSABILITA'PEREVENTUALDANNI PROVOCATI DALLA INOSSERVANZA DELLE SUDDETTE AVVERTENZE
SERVIZIO ASSISTENZA CLIENTI
Prima di chiamare il servizio di Assistenza Tecnica
In caso di mancato funzionamento del piano vi consigliamo di:
-
verificare il buon inserimento della spina nella presa di corrente;
-
verificare che l'afflusso di gas sa regolare.
Nel caso non si individui la causa di mal funzionamento:
specnere l'apparecchio non manometterlo e chiamare il Servizio di Assistenza Tecnica.
MATRICOLA DEL PRODOTTO. Dove si trova?
È importante che comunichi al Servizio Assistenza Tecnica Autorizzato la sigla del prodotto ed il numero di matricola (16 caratteri che iniziano con la cifra 3) che troverà sul certificato di garanzia oppure sulla targa matricola.
In quello modo Lei potrare contribuire ad evitare trasferte inutili del technique, risparmiandooltretutto i relativiosti.
