Merk	ROSIERES
Model	RHTV680IN
Categorie	Afzuigkap
Installatietype	Inbouw (geïntegreerd)
Werkingsmodi	Afvoer (externe afvoer) en recirculatie (interne recycling)
Bediening	Elektronische toetsen: A (verlichting), B (aan/uit), D (snelheid +), E (timer / Clean Air)
Weergave	Digitaal (snelheid, timer, filterverzadigingsindicator)
Aantal snelheden	3 + intensieve functie (10 minuten)
Verlichting	Halogeenlampen (vervangbaar)
Vetfilter	Acryl of metaal (wasbaar om de 2 maanden)
Actief koolstoffilter	Niet wasbaar, elke 4 maanden vervangen
Timer	15 minuten met automatische uitschakeling
Clean Air functie	Uurlijkse werking: 10 min/uur op 1e snelheid
Verzadigingsindicator	Knipperende weergave F (vetfilter) of A (koolstof)
Minimale veiligheidsafstand	65 cm tussen de afzuigkap en het kookoppervlak
Elektrische klasse	Klasse II (zonder aarding)
Voeding	230 V, 50 Hz (volgens typeplaatje)
Afvoerdiameter	Idealiter gelijk aan de uitlaatopening (125 of 150 mm afhankelijk van model)
Gewicht	Ongeveer 15 kg (schatting)
Afmetingen (B x D x H)	Ongeveer 68 x 50 x 15 cm (schatting)
Geluidsniveau	50-65 dB(A) afhankelijk van snelheid (schatting)

Veelgestelde vragen - RHTV680IN ROSIERES

Wat zijn de werkingsmodi van de ROSIERES RHTV680IN afzuigkap?

De afzuigkap kan werken in de afvoermodus (lucht naar buiten afvoeren) of in de recirculatiemodus (lucht in de kamer recyclen via een actief koolstoffilter).

Hoe installeer ik de afzuigkap in de afvoerversie?

Sluit voor de afvoerversie de meegeleverde flens B aan op een niet-brandbare telescopische muurpijp die naar buiten leidt. Verwijder de koolstoffilters indien aanwezig.

Hoe reinig ik de vetfilters?

Verwijder het filter en was het met water en een neutraal vloeibaar reinigingsmiddel. Spoel grondig af met lauw water en laat drogen. Metalen filters kunnen in de vaatwasser worden gewassen. Voer deze handeling minimaal elke 2 maanden uit.

Wanneer moet ik de actieve koolstoffilters vervangen?

Actieve koolstoffilters zijn niet wasbaar of regenererbaar. Ze moeten minimaal elke 4 maanden worden vervangen, of vaker afhankelijk van het gebruik.

Wat betekent de knipperende weergave 'F' of 'A' op het scherm?

De knipperende weergave 'F' geeft aan dat het tijd is om de vetfilters te reinigen. Weergave 'A' geeft aan dat de actieve koolstoffilters vervangen moeten worden. Reset na onderhoud het geheugen door 5 seconden op toets A te drukken.

Hoe gebruik ik de timerfunctie?

Druk op toets E om de timer te activeren: de afzuigkap werkt gedurende 15 minuten en schakelt dan automatisch uit. Het decimale punt knippert op het scherm. Om uit te schakelen, druk nogmaals op E.

Waar dient de 'Clean Air'-functie voor?

De Clean Air-functie, geactiveerd door 2 seconden op E te drukken terwijl de afzuigkap uit is, laat de motor 10 minuten per uur draaien op de 1e snelheid om de lucht te vernieuwen. Het scherm toont een vast 'C' tussen de cycli.

Wat is de minimale veiligheidsafstand tussen de afzuigkap en het fornuis?

De minimale afstand tussen het oppervlak waarop de pannen staan en het laagste deel van de afzuigkap moet minimaal 65 cm zijn.

Hoe vervang ik een halogeenlamp?

Koppel de voeding los. Wrik in de daarvoor bestemde sleuven om het beschermglas te verwijderen. Vervang de lamp door een van hetzelfde type (halogeen). Raak de lampen niet met blote handen aan.

Wat te doen als de afzuigkap niet werkt?

Controleer of de stekker goed is aangesloten en of de zekering (3A) niet is doorgeslagen. Als het probleem aanhoudt, neem dan contact op met de technische ondersteuning en zorg dat u het serienummer (16 cijfers beginnend met 3) op het typeplaatje bij de hand hebt.

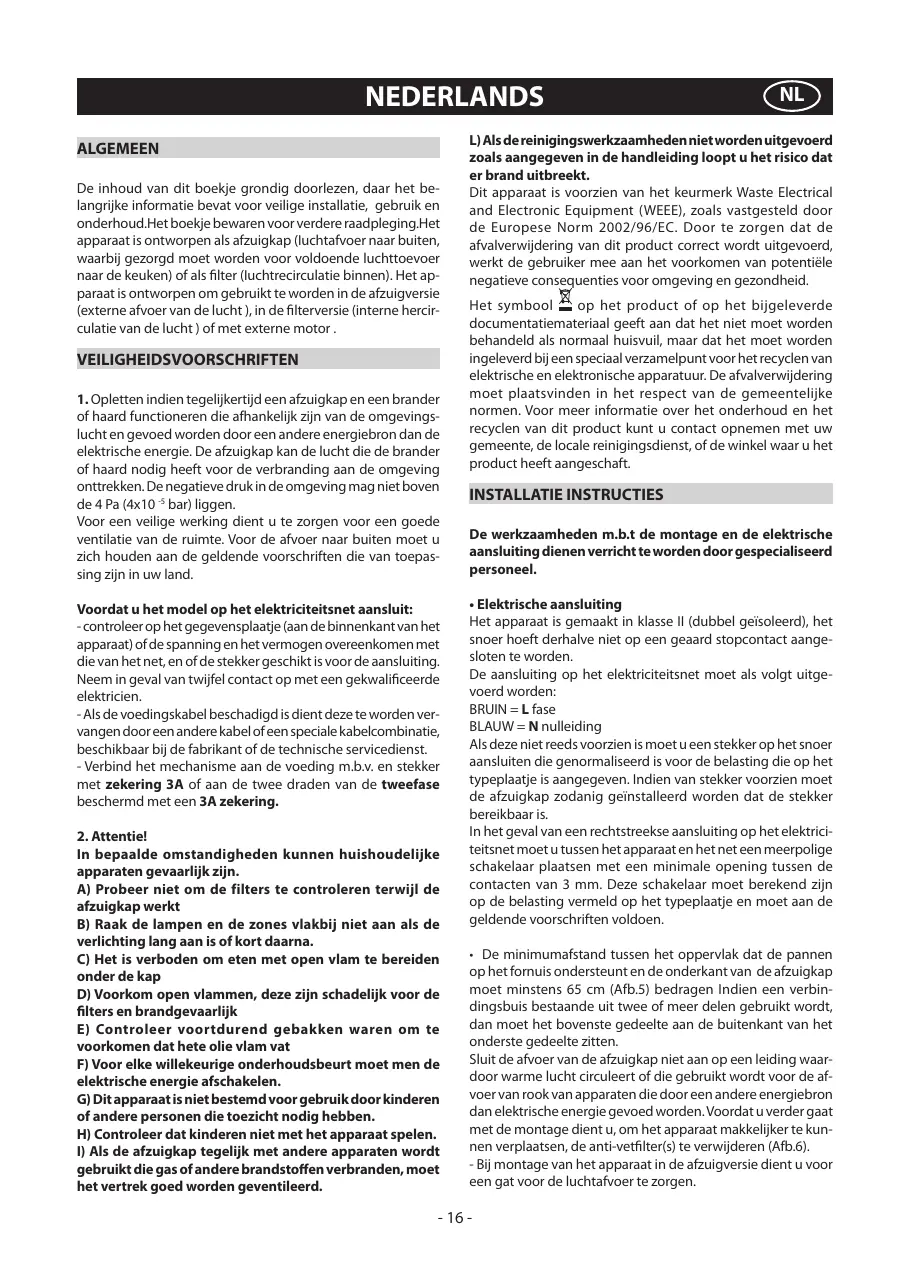

GEBRUIKSAANWIJZING RHTV680IN ROSIERES

NL AFZUIGKAP - Gebruiksaanwijzing

P COIFA ASPIRANTE - Manual do usuario

GB COOKER HOOD - User instructions

CZ ODSAVAC PAR - navod k pouziti

DK EMHAETTE - Brugervejledning

FIN LIESITUULETIN - Kayttoohje

De inhoud van dit boekje grondig doorlezen, waar het belangrijke informatie bevat voor veilige installmentie, gebruik en onderhoud.Het boekje bewaren voor verdere raadpleging.Het apparaat is ontworpen als afzugkap (luchtafvoer maar buiten, waar bij gezorgd要去 worden voor voloende luchttoevoer maar de keuten) of als filter (luchtrecirculatie binnen). Het apparaat is ontworpen om gebruikt te worden in de afzuigversie (externalafover van de lucht), in de filteversie (interne hercircularatie van de lucht) of met externe motor.

VEILIGHEIDSVOORSCHRIFTEN

1. Opletten indien tegelijerkijd een afzuiqkap en een brander of haard functioneren die afhankelijk zijn van de omgevingslucht en gevoed worden door een andere energiebron dan de elektrische energia. De afzuiqkap kan de lucht die de brander of haard nodig heegt voor de verbranding aan de omgeving onttrekken. De negatieve druk in de omgeving mag Niet boven de 4 Pa (4x10-5 bar) liggen.

Voor een veilige werkig dient u te zorgen voor een goede ventilatie van de ruimte. Voor de afvoer maar buiten moet u zich honden aan de geldende voorschriften die van toepassing� in uw land.

Voordat u het model op het elektriciteitsnet aansluit:

• controller op het geveensplaatje (aan de binnenkant van het apparaat) of de spanning en het vermogen overeenkomen met die van het net, en of de stekker geschikt is voor de aansluiting. Neem in geval van twijfel contact op met een gekwalificierde elektricien.

• Als de voedingskabel beschadigd is dient deze te worden verrangen dooer een andere kabel of een speciale kabelcombinatie, beschikbaar bij de fabrikanten de technische servicedienst.

• Verbind het mechanisme aan de voeding m.b.v. en stekker met zekering 3A of aan de twee draden van de tweefase beschermd met een 3A zekering.

2. Attentie!

In bepaalde omstandigheden konnen huishoudelijkke apparaten gevaarlijk zijn.

A) Probeer Niet om de filters te controlleren verwijl de afzuiigkap werkt
B) Raak de lampen en de zones vlakbij Niet aan als de verlichting lang aan is of kort daarna.
C) Het is verboden om eten met open vlam te bereiden onder de kap
D) Voorkom open vlammen, deze zijn schadelijk voor de filters en brandgevaarlijk
E) Controller voortdurend gebakken waren om te voorkomen dat hete olie vlam vat
F) Voor elke willekeurige onderhoudsbeurt moet men de elektrische energia aftschaken.
G) Dit apparaat is nicht bestemd voor gebruik door kinderen of andere Personen die toezicht nodig hebben.
H) Controller dat kinderen nicht met het apparaat spelen.
1) Als de aflzigkap tegelijk met andere apparaten worden gebruikt die gas of andere brandstoffen verbranden, moet het vertrek goed wordenGeVentileerd.

L) Als de Reinigingswerkzaamheden nicht worden UITgevoerd zoals aangegeven in de handleiding loopt u het risico dat er brand uitbreekt.

Dit apparaat is voorzien van het keurmerk Waste Electrical and Electronic Equipment (WEEE), zoals vastgesteld door de Europese Norm 2002/96/EC. Door te zorgen dat de afvalverwijdering van dit product correct worden uitgevoerd, werkde gebruiker mee aan het voorkomen van potentielle negatieve consequenties voor omgeveening en gezondheid.

Het symbool op het product of op het bijgeleverde documentationatiematerialiaal geeft aan dat het Niet moet worden behandeld als normala huisvuil, maar dat het moet worden ingeleverd bij een speciaal verzamelpunt voor het recyclen van elektrische en elektronische apparatuur. De afvalverwijdering moet plaatsvinden in het respect van de gemeentelijkke normen. Voor meer informatie over het onderhoud en het recyclen van dit product kunt u contact opnemen met uw gemeente, de locale reinigingsdienst, of de winkkel waar u het product heeft aangeschaft.

De werkzaamheden m.b.t de montage en de elektrische aansluiting dienen verricht te worden door gespecialiseerd personeel.

Elektrische aansluiting

Het apparaat is gamaakt in klasse II (dubbel geiseleerd), het snoer hoeft derhalve Niet op een geaard stopcontact aangelseoten te worden.

De aansluiting op het elektriciteitsnet moet als volgt uitgevoerd worden:

Als deze Niet reeds voorzien is moet u een stekker op het snoer aansluieten die genormaliseerd is voor de belasting die op het typeplaatje is aangegeven. Indien van stekker voorzien moet de afzigkap zodanig geinstalleerd worden dat de stekker bereikbaar is.

In het geval van een rechtstreekse aansluiting op het elektricieteitsnet moet u tussen het apparaat en het net eeneerpolige schakelaar plaatsen met een minimale opening tussen de contacten van 3mm .Deze schakelaar moet berekend zijn op de belasting vermeld op het typeplaatje en moet aan de geldende voorschriften voldoen.

• De minimumafstand tussen het oppervlak dat de pannen op het fornuis ondersteun en de onderkant van de afzuiigkap moet minstens 65~cm (Afb.5) bedragen Indien een verbindingsbuis bestandeuit twee ofeer delen gebruikt worden, dan koem het bovenste gedeelte aan de buitenkant van het onderste gedeelte zitten.

Sluit de afvoer van de afzuigkap Niet aan op een leiding waardoor warme lucht circuleert of die gebruikt worden voor de afvoer van rook van apparaten die door een andere energiebron dan elektrische energia gevoed worden. Voordat u verder gaat met de montage dient u, om het apparaat makkelijker te kunnen verplaatsen, de anti-vetfilter(s) te verwijderen (Afb.6).

• Bij montage van het apparaat in de afzuiqversie dient u voor een gat voor de luchtafvoer te zorgen.

• We raden u aan een luchtafvoerbuis te gebruiken met eenzelfde diameter als die van de luchtafvoeropening. Het gebruik van een reducerelement zou de prestaties van het product kunnen beperken en het lawaai kunnen doen toenemen.

- Installatie

Om de afzuigkap op de juiste wijze te installereren要去 het volgende schema gevolgd worden:

Montage van de afzigkap aan de onderkant van het hang-kastje.

Functiekeuze (zuigfunctie of filterfunctie).

- Montage van de afzuigkap aan de onderkant van het hangkastje.

Dit soort apparaat moet in een hangkastje gevoegt worden of in andere ondersteuning.Voor het bevestigen 4 schroeven gebruiken die geschikt+zijn voor het meubeltype.De openingsen maken volgens het schema in Fig.1.Voor een juiste montage de voorkant van de afzuiigkap volgens het deurjie van het hangkastje uilijnen en het afstandstuk L regelen door de schroeven P (fig.2) daarna het apparaat en het hangkastje gelijkstellen.

Zuigversie

Met dit soort installmente zal het apparaat de dampen door een buitenmuur of door een bestaande kanalisingaar buiten voeren. Hiervoor is een telescopische muurbuis nodig, volgens de van kracht,zijnde normen moet deze nicht brandhaar zich en met een. De buis moet aan de bijgeleverde flens B (fig. 3) aangesloten worden.

Verwijder de koolstoffilters die al op het apparaat aanwezig zijn, door ze 90^ gegen de klok in te draaien (Afb. 7).

- Filterversie

De lustcht wordt wee in de ruimte afgevoerd via een verbindingsbuis doorekast en aangesloten aan de verbindingsrB (fig.4).

De koolstoffilters zitten al op het apparaat.

GEBRUIK EN ONDERHOUD

• We raden aan het apparaat aan te zetten voordat u met de bereiding begint van elke willekeurige maaltijd. We raden u aan het apparaat 15 minuten aan te lately nadat het eten bereid is, voor een optimale luchtverversing.

De goede werkung van de afzuigkap hangt af van een regelmatig en correct onderhoud; in het bijzonder moet men aandacht besteden aan het vetfilter en aan het filter met actieve koolestof.

• Het vetfilter dient voor het tegenhouden van de vetdeeltjes die in de lucht circuleren, en raakt daarom oververzadigd na onvoortziebaren perioden, afhankelijk van het gebruik van het apparaat.

Het acrylfilter, dat op het rooster ligt, moet worden verrangen wonneer de tekst, die door het rooster zichtaar is, van kleur verandert en de inkt zich verspreidt; het neue filter moet zodanig erin worden gezet dat de tekst weer zichtaar is van buiten de kap, door het rooster heb.

Als de acrylfilters Niet van deze teksten voorzien zijn, of indien er metaal/aluminiumfilters in zitten, dan要去en ze, om risico op brand te voorkomen, minimaal eens in de 2 maanden gereinigd worden door de volgende handelingen uit te voeren:

• haal het filter van het rooster af en reinig het met een sopje van water en neutraal afwasmiddel, laat het vuil maar buiten

komen.

• Grondig met lauw water afspoelen en latent drogen.

De metaalfilters en/of aluminium panelen mogen ook in de vaatwasmachine gereinigd worden. Na verschillende wasbeurten van de aluminium filters hunnen kleurveranderingen optreden. Dit geeftECHTER Niet hetrecht opervanging van de filters.

Voert men de aanwijzingen betreft de verranging of het wassen nicht op, dan kan er brandgevaar optreden in de vetfilters.

• De koolstoff filters zuiveren de lucht die weiter in de ruimte teruggevoerd worden. De filters küssen nicht gereinigd of geregenereerd worden en moeten minimaal eens in de vier maanden verrangen worden. De koolstofverzadiging hangt af van een al dan nat intensief gebruik van de afzuigkap, van het type keuken en van de regelmaat waarmee de vetfilters gereinigd worden.
• Reinig regelmatig de ventilator en de andere oppervlakken met een doek gedrenkt in alcohol of in een neutraal, nicht schurend awfasmiddel.
• De verlichtingsinstallatie is ontworpen om gebruikt te wordenijdens het koken en Niet voor langdurige verlichting van de omgeving. Het langdurige gebruik van de verlichting vermindt der levendsduur van de lampen aanzienlijk.

Kontroller: (fig.8)

Knop A = voor het aan- en uitschakelen van de lichten

Knop B = voor het aan- en uitschakelen van de wasemkap.

Het apparaat worden aangeschakeld op de 1ste snelheid. Als de kap aan is druk 2 sec. lang op de knop om deze uit te schakelen. Als de kap op de 1ste snelheid aangeschakeld is, is het Niet nodig de knop ingedrukt te houden om de kap uit te schakelen. Vermindert de snelheid van de motor.

Display C = geeft de geselecteerde motorsnelheid en de inschakeling van de timer aan.

Knop D = Voor het inschakelen van de afzuiigkap. Met deze knop kan een hogere stand gekozen worden. Wanner deze knop bediend worden terwijl de afzuiigkap in stand 3 staat, worden de intensiefstand ingesteld. Dit houdt in dat de afzuiigkap gedurende 10 minuten op vol vermogen za werken, waarna hij automatisch terugkeert aan stand 3. Tijdens deze functie knippert het display C.

Toets E = Door de Timer in te schaken worden de gekozen functies 15 minuten lang geactiveerd, waarna ze wordenuitgeschakeld.

Door weeop de toets E te drukken wordt de Timer uitgeschakeld.

Als de Timer functie actief is zal op het display het decimale punt knipperen.

• Als, wanneer het apparaat UIT is,de toets E 2 seconden lang wordt ingedrukt,wordt de functie "clean air" geactiveerd. Deze functie schakelt de motor elk uuur 10 minuten lang op de eerste snelheid in. Als deze functie is geactiveerd zullen de zijgedeeltes et on het display een draaiende beweging make. Zodra deze tjid is verstreken gaat de motoruit en verschijnt op het display de letter "C" totdat,na weeer 50 minuten,de motor opnieuw voor 10 minuten gaat draaien,enzovoort.

- Vetfilters/koolestoffilters verzadigd:

• Als het display C knippert en de ventilatiesnelheid worden afgewisseld met de letter F (bv. 1 en F) dienen de vetfilters te worden gereinigd.

• Als het display C knippert en de ventilatiesnelheid wordt afgewisseld met de letter A (bv. 1 en A) dienen de

koolstoffilters te worden verrangen.

Als het schone filter weer op+zijn plaats zit dient u een resetui te voeren van het elektronische geheugen door circa 5secondop de toets A te drukken, totdat de tekens F of A op het display C stoppen met knipperen.

- Vervanging van de halogeenlampen (Afb.1B).

Om de halogeenlampen B te verrangen moet men het glaajse C verwijderen door een voorwerp als hefboom in de waarvoort bestemde splieten te steken.

Vervang met lampen van hetzelfde type.

Opgelet: raak de lampen Niet met de blote handen aan.

• te controlleren of de stekker goed in het stopcontact zit.

Indien u de orzaak van de onjuiste werkung Niet=kunt vinden: schakel het apparaat ut, sleutel Niet aan het apparaat, en schakel de Technische Servicedienst in.

REGISTRATIENUMMER PRODUCT. Waar bevindt het zich?

Het is van groot belang dat u de code van het product en het registratienummer (16 nummers, die beginnen met het cijfer 3) doorgeft aan de Technische Servicedienst dat u op het garantiecertificaat terugvindt, of op het typeplaatje aan de binnenkant van het apparaat.

Op deze wijze kunt u voorkomen dat de monteur onnodig langskomt en bespaart u de Voorrijkosten.

DE FABRIKANT IS NIET AANSPRAKELUK VOOR SCHADE DIE VOORTVLOEIT UHT HET NIET IN ACHT NEMEN VAN DE BOVENSTAANDVE VOORSCHRIFTEN.
