Type de produit	Thermostat connecté avec gestionnaire d'énergie
Modèle	CALYBOX 120 WT
Marque	DELTA DORE
Alimentation	230 V ~
Dimensions du boîtier d'ambiance	104 x 80 x 37 mm
Dimensions du boîtier modulaire	3 modules (+ 3 modules pour indicateur de consommation)
Poids	Non spécifié
Programmation	Journalière ou hebdomadaire, au 1/4 h, 1/2 h ou 1 h, pour 2 zones
Dérogation	Temporisée de zone (15 min à 72 h) et permanente par molette
Absence programmable	De 1 à 365 jours
Verrouillage	Verrouillage des programmes contre les mauvaises manipulations
Délestage	Monophasé Cascadocyclique® sur 3 ou 4 voies (phase par phase en triphasé) avec 1 voie à délester en dernier recours + ECS
Sorties Fil Pilote	3 sorties 6 ordres + 1 sortie ECS configurable en 4ème sortie Fil Pilote
Communication	Bus non polarisé 2 fils entre boîtier modulaire et boîtier d'ambiance
Entrées Bus	Pour options TYWATT 500, TYPHONE 500 et MINOR 500
Liaison télé-info	Compteur électronique ou EM.TI.
Réserve de marche de l'horloge	2 heures
Indicateur de consommation	Intégré pour le modèle WT, consultable sur l'écran
Détection d'inversion de câblage	Automatique, phase/Fil Pilote
Fixation	Sur boîte d'encastrement Ø 60 mm ou socle saillie (en option)
Nettoyage et entretien	Utiliser un chiffon doux et sec. Ne pas utiliser de produits abrasifs ou de solvants.
Sécurité	Verrouillage des programmes pour éviter les modifications accidentelles. Délestage pour éviter les disjonctions.

FOIRE AUX QUESTIONS - CALYBOX 120 WT DELTA DORE

Comment installer le CALYBOX 120 WT ?

L'installation nécessite un boîtier modulaire (3 modules) dans le tableau électrique et un boîtier d'ambiance à fixer sur une boîte d'encastrement Ø 60 mm ou un socle saillie. Le bus de communication est non polarisé et simplifie le câblage. Suivez le schéma de la notice pour raccorder les fils Pilote et les éventuelles options.

Comment programmer le thermostat ?

La programmation peut être journalière ou hebdomadaire, par créneaux de 1/4 h, 1/2 h ou 1 h. Utilisez la molette et le grand écran pour naviguer dans le menu contextuel. Vous pouvez définir deux zones indépendantes.

Que faire en cas d'absence prolongée ?

Activez le mode absence programmable de 1 à 365 jours. Le thermostat repassera automatiquement en mode programme à la fin de la période. Vous pouvez aussi utiliser la dérogation permanente par molette pour une interruption manuelle.

Comment fonctionne le délestage ?

Le délestage Cascadocyclique® monophasé gère jusqu'à 4 voies (dont 1 voie prioritaire à délester en dernier recours) et une sortie ECS. Il évite les disjonctions en cas de sur-consommation instantanée, sans perte de confort.

Puis-je consulter ma consommation électrique ?

Oui, le modèle CALYBOX 120 WT intègre un indicateur de consommation. Les données sont affichées directement sur l'écran du boîtier d'ambiance, vous permettant de suivre votre consommation en temps réel.

Comment effectuer une dérogation temporaire ?

Vous pouvez interrompre la programmation sur une zone avec un retard automatique configurable de 15 minutes à 72 heures. Pour toutes les zones, utilisez le mode absence de 1 à 365 jours. La molette permet une dérogation permanente.

Le thermostat est-il compatible avec d'autres appareils ?

Oui, il est compatible avec les options TYWATT 500, TYPHONE 500 et MINOR 500 via l'entrée Bus. Il peut également se connecter à un compteur électronique via la liaison télé-info.

Que faire si la programmation est modifiée accidentellement ?

Utilisez la fonction verrouillage des programmes pour empêcher toute modification non désirée. Cette sécurité est particulièrement utile dans les lieux publics ou avec des enfants.

Comment nettoyer le boîtier d'ambiance ?

Utilisez un chiffon doux et sec. N'utilisez jamais de produits abrasifs, de solvants ou de nettoyants liquides qui pourraient endommager l'appareil.

Que faire en cas d'erreur de câblage ?

Le thermostat détecte automatiquement les inversions de câblage phase/Fil Pilote. Il signalera l'erreur et garantit une bonne mise en œuvre de l'installation. Consultez la notice pour les corrections.

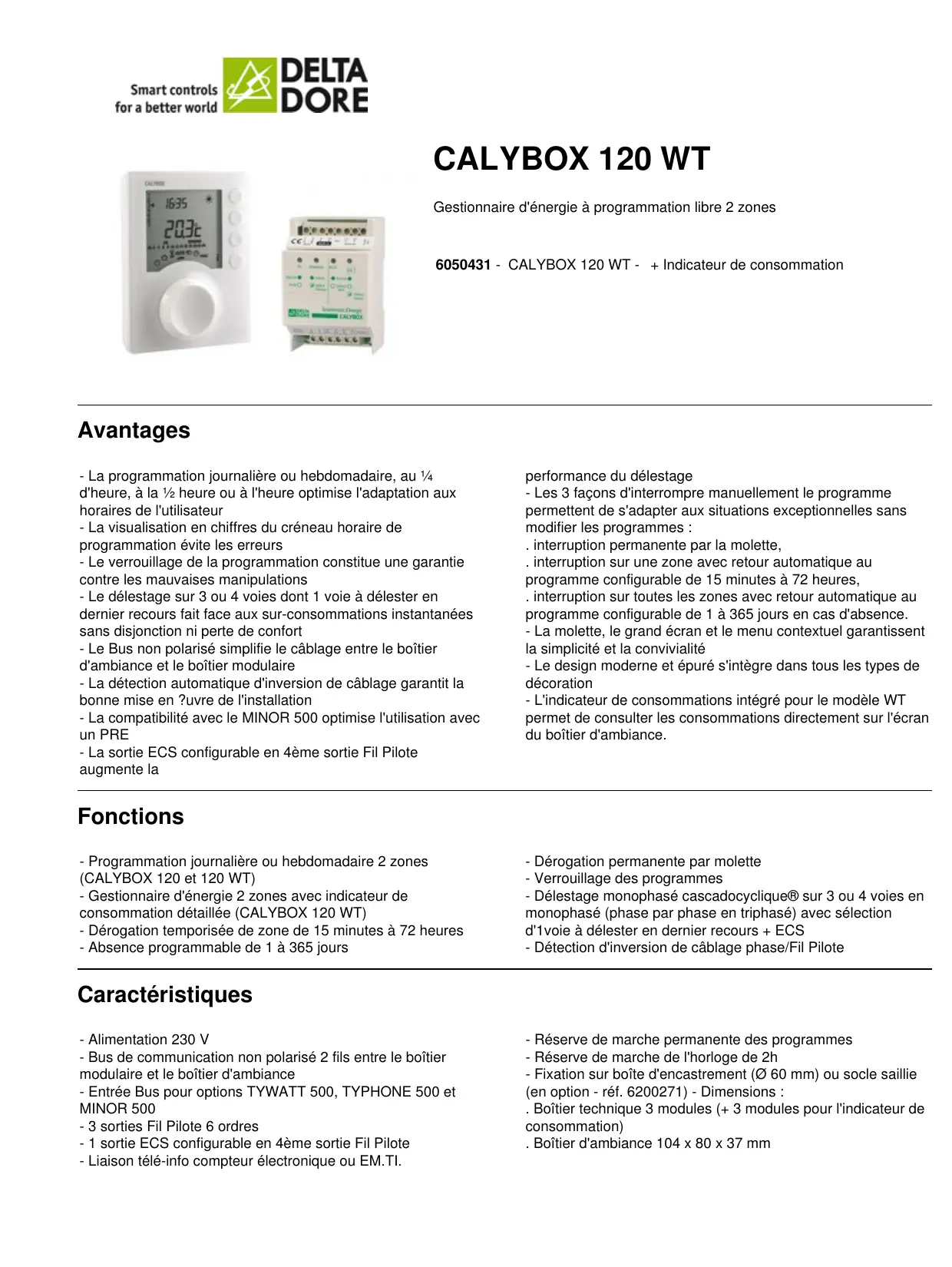

MODE D'EMPLOI CALYBOX 120 WT DELTA DORE

Gestionnaire d'énergie à programmation libre 2 zones

6050431 - CALYBOX 120 WT - Indicateur de consommation

Avantages

• La programmation journalière ou hebdomadaire, au 1/4 d'heure, à la 1/2 heure ou à l'heure optimise l'adaptation aux horaires de l'utilisateur
• La visualisation en chiffres du créneau horaire de programmation évite les erreurs
• Le verrouillage de la programmation constitue une garantie contre les mauvaises manipulations
• Le délestage sur 3 ou 4 voies, dont 1 voie à délester en dernier recours, fait face aux sur-consommations instantanées sans disjonction ni perte de confort.
• Le Bus non polarisé simplifie le câblage entre le boîtier d'ambiance et le boîtier modulaire
• La détection automatique d'inversion de câblage garantit la bonne mise en œuvre de l'installation
• La compatibilité avec le MINOR 500 optimise l'utilisation avec un PRE
• La sortie ECS configurable en 4ème sortie Fil Pilote augmente la

performance du délestage

• Les 3 façons d'interruption compromise manuellement le programme permettent de s'adapter aux situations exceptionnelles sans modifier les programmes :. interruption permanente par la molette,. interruption sur une zone avec retard automatique au programme configurable de 15 minutes à 72 heures,. interruption sur toutes les zones avec retard automatique au programme configurable de 1 à 365 jours en cas d'absence.
• La molette, le grand écran et le menu contextuel garantissent la simplicité et la convivialité
• Le design moderne et épuré s'intègre dans tous les types de décoration
• L'indicateur de consommations intégre pour le modèle WT permet de consulter les consommations directement sur l'écran du boîtier d'ambiance.

Fonctions

• Programmation journalière ou hebdomadaire 2 zones (CALYBOX 120 et 120 WT)
• Gestionnaire d'énergie 2 zones avec indicateur de consommation détaillée (CALYBOX 120 WT)
• Dérogation temporisée de zone de 15 minutes à 72 heures
• Absence programmable de 1 à 365 jours
• Dérugation permanente par molette
• Verrouillage des programmes
• Délestage monophasé cascadocyclique® sur 3 ou 4 voies en monophasé (phase par phase en triphasé) avec sélection d'1 voie à délester en dernier recours + ECS
• Détection d'inversion de câblage phase/Fil Pilote

Caractéristiques

• Alimentation 230 V
• Bus de communication non polarisé 2 fils entre le boîtier modulaire et le boîtier d'ambiance
• Entrée Bus pour options TYWATT 500, TYPHONE 500 et MINOR 500 - 3 sorties Fil Pilote 6 ordres
• 1 sortie ECS configurable en 4ème sortie Fil Pilote
• Liaison télé-info compteur électronique ou EM. TI.
• Réserve de marche permanente des programmes
• Réserve de marche de l'horloge de 2h
• Fixation sur boîte d'encastrement (Ø 60 mm) ou socle saillie (en option - ref. 6200271) - Dimensions : Boîtier technique 3 modules (+ 3 modules pour l'indicateur de consommation). Boîtier d'ambiance 104 x 80 x 37 mm
