TYDOM 350 PC - Thermostat connecté DELTA DORE - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil TYDOM 350 PC DELTA DORE au format PDF.
| Type de produit | Thermostat connecté |
| Marque | DELTA DORE |
| Modèle | TYDOM 350 PC |
| Dimensions (L x H x P) | 82 x 108,5 x 19 mm |
| Alimentation | 230 V, 50 Hz |
| Consommation | 1 VA |
| Fréquence d'émission | 868 MHz |
| Protocole | X2D |
| Classe d'isolement | II |
| Température de fonctionnement | 0 °C à +50 °C |
| Température de stockage | -10 °C à +70 °C |
| Type de fixation | Murale (vis ou adhésif double-face) |
| Raccordement réseau | Ethernet (câble fourni) ou Wi-Fi |
| Fonctions principales | Gestion domotique X2D (chauffage, éclairage, alarme, volets roulants, vidéo) |
| Applications supportées | Chauffage/Clim, Éclairage, Alarme, Volet roulant, Vidéo, Scénarios |
| Nombre maximum de zones/scénarios | 8 par application |
| Indicateurs lumineux | Voyants OK, @, touches |
| Sécurité | Accès protégé par mot de passe et verrouillage |
| Conformité | Directive R&TTE 1999/5/CE |
| Utilisation | Serveur web accessible via navigateur sur réseau local |
FOIRE AUX QUESTIONS - TYDOM 350 PC DELTA DORE
Questions des utilisateurs sur TYDOM 350 PC DELTA DORE
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Thermostat connecté au format PDF gratuitement ! Retrouvez votre notice TYDOM 350 PC - DELTA DORE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil TYDOM 350 PC de la marque DELTA DORE.

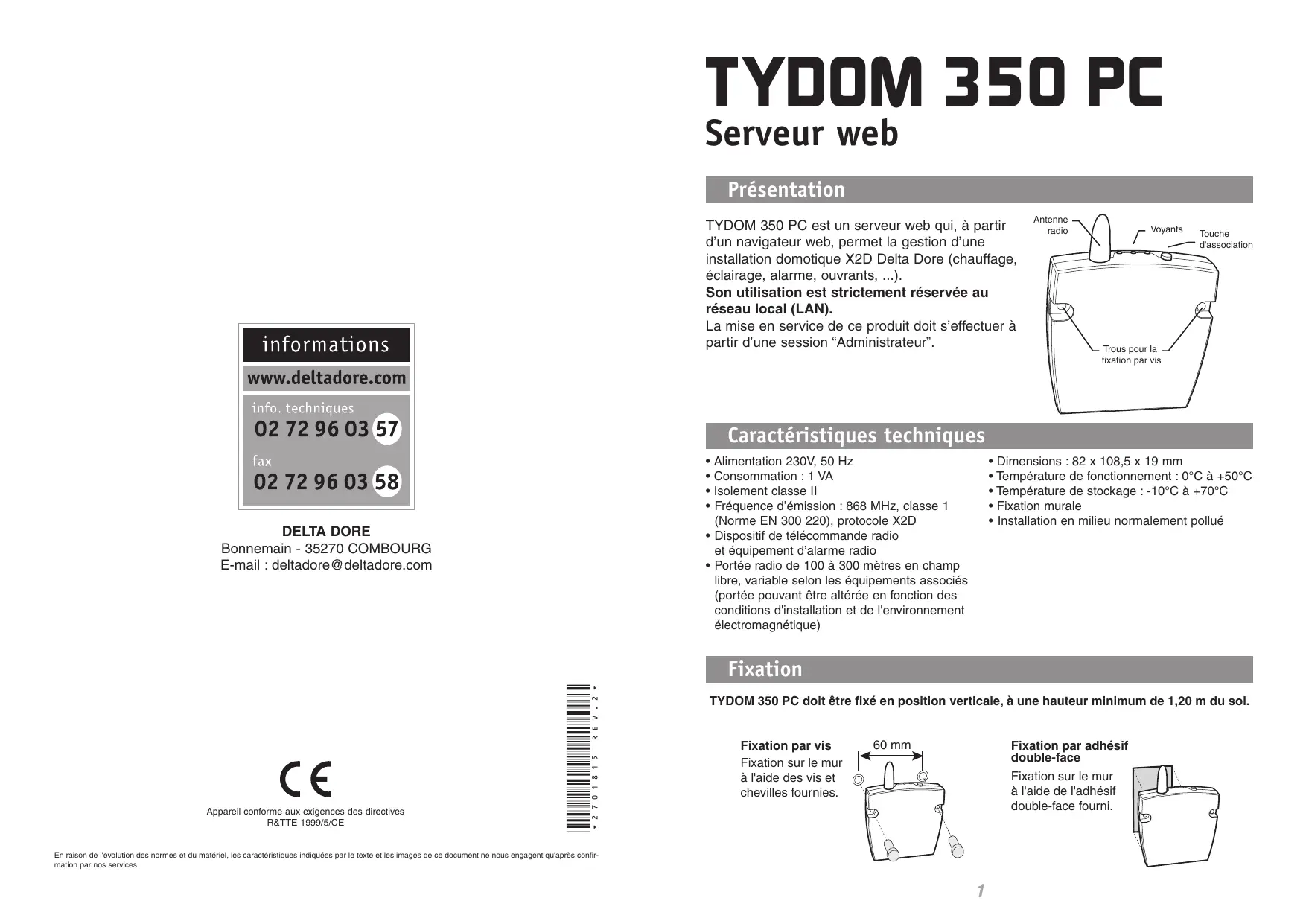

MODE D'EMPLOI TYDOM 350 PC DELTA DORE
TYDOM 350 PC est un serveur web qui, à partir d'un navigateur web, permet la gestion d'une installation domotique X2D Delta Dore (chauffage, éclairage, alarme, ouvrants,...).
Son utilisation est strictement réservée au réseau local (LAN).
La mise en service de ce produit doit s'effectuer à partir d'une session "Administrateur".
Informations
www.deltadore.com
info techniques
02 72 96 03 57
fax
02 72 96 03 58
Bonnenmain - 35270 COMBOURG
E-mail : deltadore@deltadore.com
Appareil conforme aux exigences des directives
R&TTE 1999/5/CE
Caractéristiques techniques
- Alimentation 230V, 50 Hz
- Consommation : 1 VA
- Isolement classe II
- Fréquence d'émission : 868 MHz, classe 1 (Norme EN 300 220), protocole X2D Dispositif de télécommande radio et équipement d'alarme radio
- érée en fonction des conditions d'installation et de l'environnement électromagnétique)
- Dimensions : 82 x 108,5 x 19 mm
- Température de fonctionnement: 0°C à +50°C
- Température de stockage: -10°C à +70°C Fixation murale
- Installation en milieu normalement pollué
Fixation
TYDOM 350 PC doit être fixé en position verticale, à une hauteur minimum de 1,20m du sol.

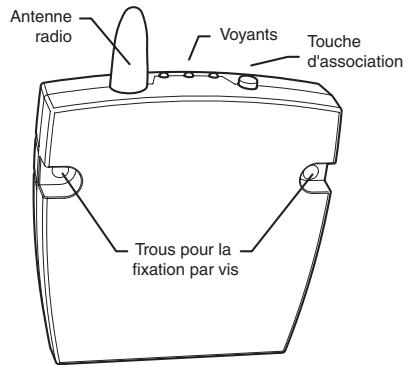

Fixation par vis
Fixation sur le mur à l'aide des vis et chevilles fournies.
Fixation par adhésif double-face
Fixation sur le mur à l'aide de l'adhesif double-face fourni.
Raccordement
Ou en Wi-Fi avec un navigateur portable
Mise en service
À la première mise sous tension, tous les voyants du TYDOM 350 PC clignotent, puis le voyant OK s'allume fixe.
Le voyant @ clignote (si le voyant @ s'allume fixe, c'est qu'un serveur d'adresse IP lui en a attribué une automatique).
Pour fixer l'adresse à 192.168.1.4, appuyez plus de 3 secondes sur la touche , jusqu'à ce que le voyant @ s'allume fixe.
Cette manipulation permet de faire basculer le TYDOM 350 PC du mode “DHCP” au mode “Adresse IP fixe”, et inversement.
Sur l'ordinateur,
- Démarrez votre navigateur web (exemple : Internet Explorer)
- Dans le champ Adresse, tapez "http://192.168.1.4" et validez ("Entrée").

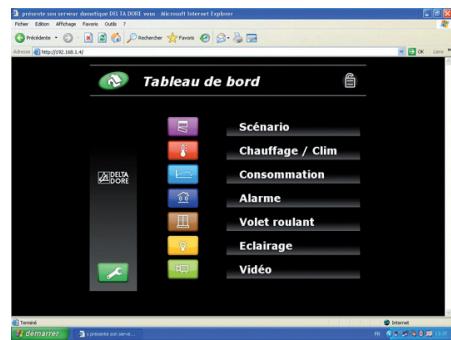

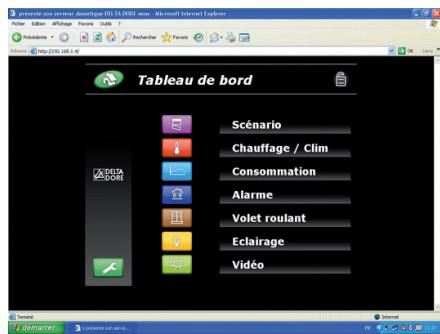

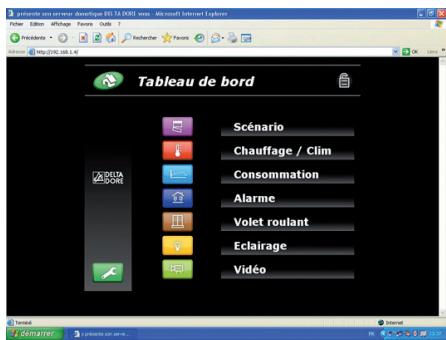

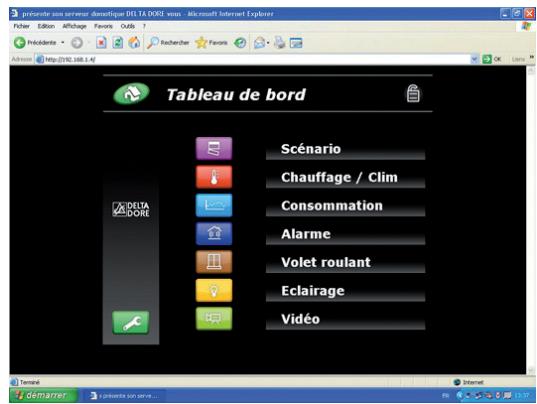

La page d'accueil de l'application domotique apparait :
Les touches principales d'utilisation :
Utilisation Configuration et Choix du menu Validation ou association.
- Si la page d'accueil n'apparaît pas, reportez-vous à la notice du Tydom 350 PC sur le site web www.deltadore.com
ou demandez-la à notre centre d'appel IRIS au 02 72 96 03 57.
Pour les configurations réseau de vos matériels informatiques, reportez-vous à leurs notices respectives ou adressez-vous à votre support informatique habituel.
- En cas de perte du mot de passe d'utilisation du Tydom 350 PC : 1- Débranche l'alimentation du Tydom 350 PC quelques secondes 2- Maintenez appuyée la touche tout en rebranchant le Tydom 350 PC 3- Relâchez la touche.
Le TYDOM 350 PC est momentanément déverrouillé. Vous pouvez accéder à la page "Sécurité" pour vérifier les mots de passe de connexion.
La page d'accueil n'apparaît pas
Le navigateur web ne reconnaît pas le TYDOM 350 PC.

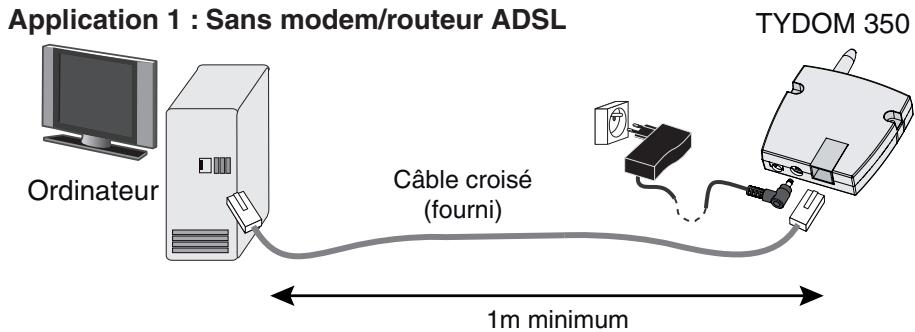

Application 1 : sans modem/routeur ADSL

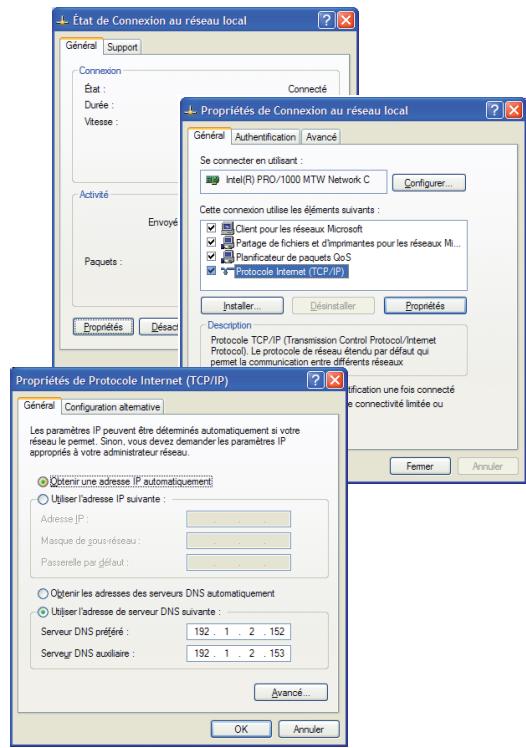

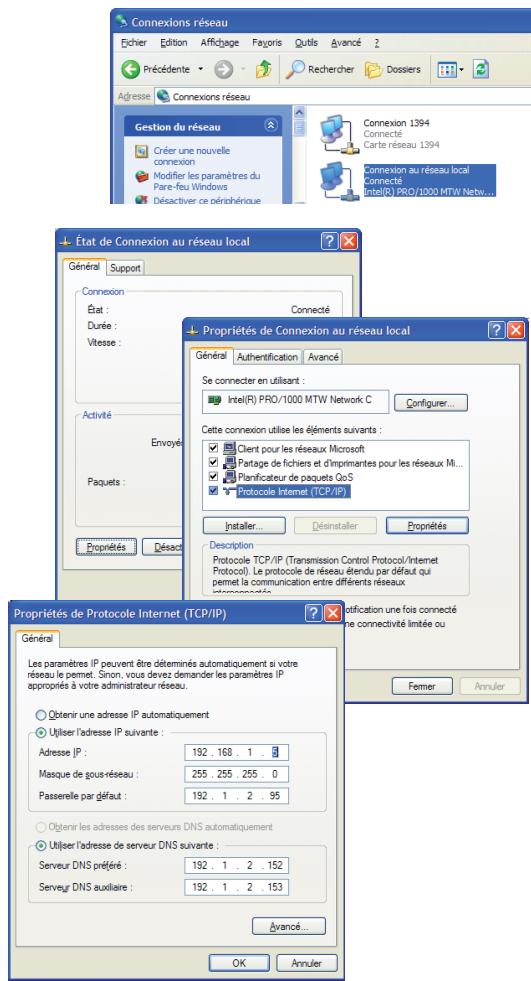

Sur l'ordinateur, cliquez sur "Démarrer, Panneau de configuration, Connexions réseau, puis double-cliquez sur "Connexion au réseau local".
Sélectionnez "Propriétés", puis double-cliquez sur Protocole Internet (TCP/IP).
Cochez "Utiliser l'adresse IP suivante" et saisissez l'adresse suivante : 192.168.1.5. Le masque de sous-réseau se met à jour automatiquement.
Validez par OK.
Démarrez votre navigateur web (exemple : Internet Explorer). Dans le champ Adresse, tapez "http://192.168.1.4" et validez ("Entrée").
La page d'accueil de l'application domotique apparait.
Application 2 : avec un modem/routeur ADSL
1. Sur l'ordinateur,

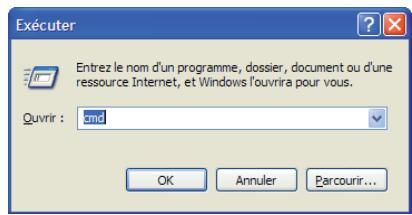

cliquez sur "Démarrer, Exécuter". Dans le champ "Ouvrir", tapez "cmd" et validez.

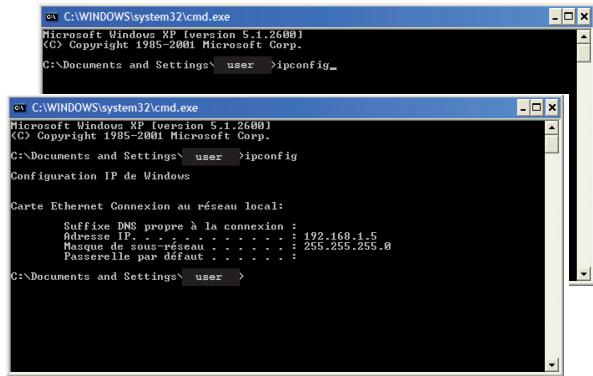

Dans la fenêtre qui s'affiche, tapez "ipconfig" et validez.
L'adresse IP de l'ordinateur s'affiche (ex : 192.168.2.107). Notez bien cette adresse (ex : Adresse A).

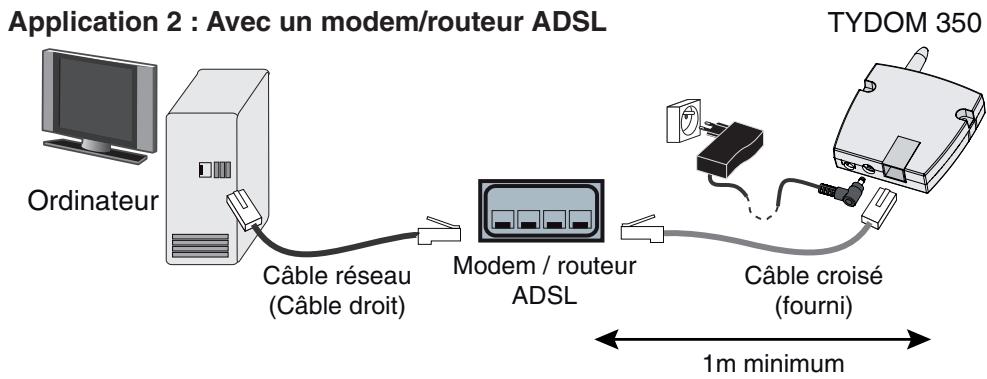

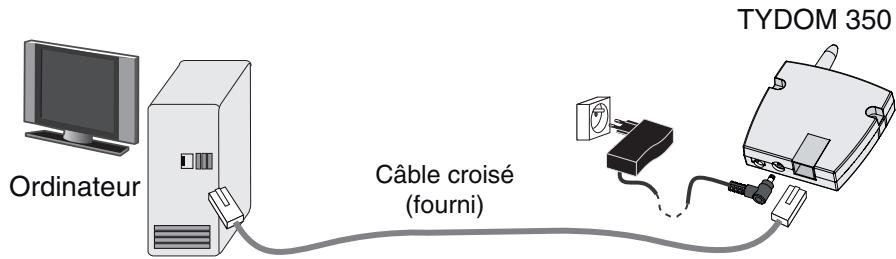

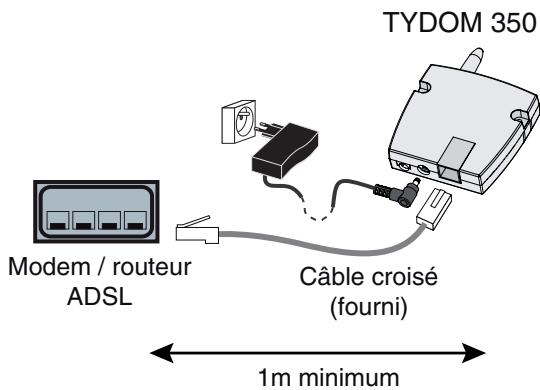

2. Branchez le TYDOM 350 PC directement sur l'ordinateur via le câble croisé bleu fourni avec l'appareil.
Le voyant du TYDOM 350 PC doit être allumé fixe. S'il clignote, appuyez plus de 3 secondes sur la touche, jusqu'à ce que le voyant s'allume fixe.
3 Sur l'ordinateur,

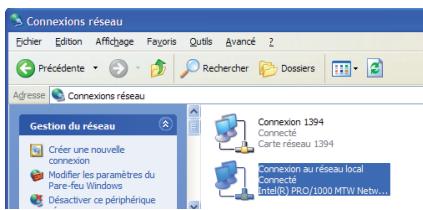

cliquez sur "Démarrer, Panneau de configuration, Connexions réseau, puis double-cliquez sur "Connexion au réseau local".

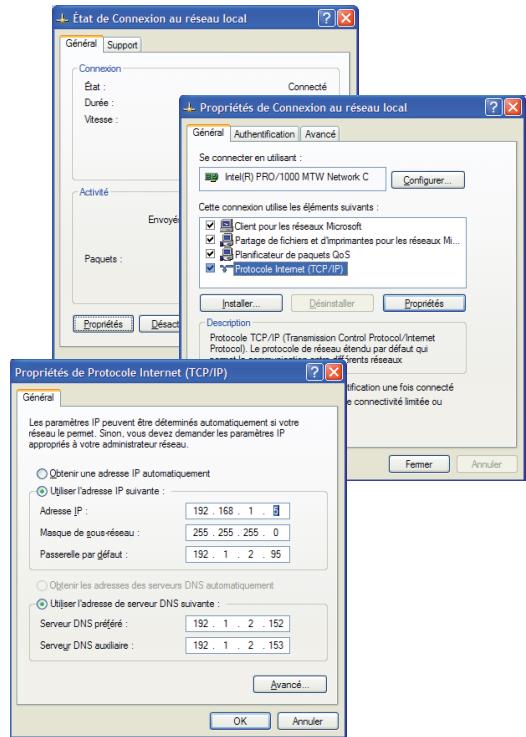

Sélectionnez "Propriétés", puis double-cliquez sur Protocole Internet (TCP/IP).
Cochez "Utiliser l'adresse IP suivante" et saisissez l'adresse suivante : 192.168.1.5.
Le masque de sous-réseau se met à jour automatiquement.
Validez par OK.
Démarrer votre navigateur web
(exemple : Internet Explorer) Dans le champ Adresse, tapez "http://192.168.1.4" et validez ("Entrée").
La page d'accueil de l'application domotique apparait.
Sélectionnez le bouton pour accéder aux paramètres de l'installation.
En utilisant les touches ou, sélectionnez le menu "Réseau IP".
Dans les champs "IP Address", saisissez les 3 premiers nombres de l'adresse A notée dans le (dans notre exemple : 192.168.2).
Dans le 4ème champ, tapez 254 et validez en cliquant sur
Sur l'ordinateur,
cliquez sur "Démarrer", Panneau de configuration, Connexions réseau, puis double-cliquez sur "Connexion au réseau local".
Sélectionnez "Propriétés", puis double-cliquez sur Protocole Internet (TCP/IP).
Cochez "Obtenir une adresse IP automatiquement" et validez.
Rebranchez votre ordinateur et votre Tydom 350 PC comme le raccordement d'origine (via le modem/routeur ADSL).
Démarrez votre navigateur web (exemple : Internet Explorer). Dans le champ Adresse, tapez la nouvelle adresse du Tydom 350 PC. Dans notre exemple : http://192.168.2.254 et validez (Entrée).
La page d'accueil de l'application domotique apparait.
Mise en service
Sélectionnez le bouton pour accéder aux paramètres de l'installation.
Comment naviguer ?
- Les touches et permettent de choisir le menu.
- La touche : permet le retour à la page d'accueil.
- La touche permet de valider les modifications.

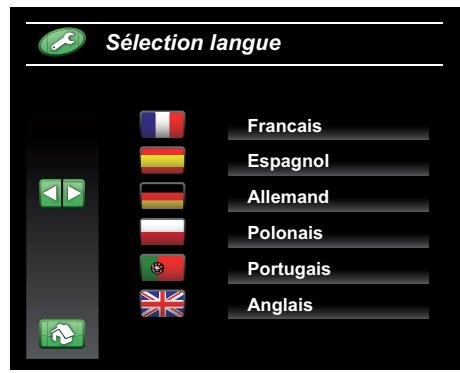

Menu sélection langue
Sélectionnez la langue.

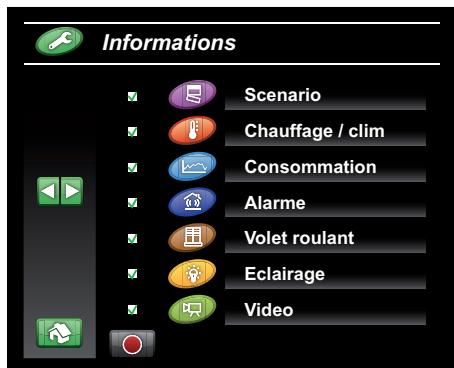

Menu informations
Si vous n'utilisez pas certaines applications, vous pouvez les désélectionner.
Elles ne s'afficheront plus sur la page d'accueil

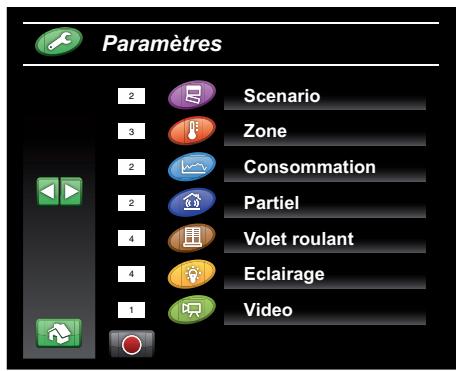

Menu paramètres
Pour chaque application, vous devez déterminer leur nombre (scénarios, zones,...).
Nombre maximum = 8

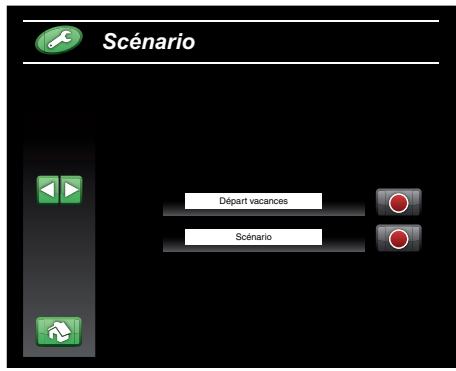

Menu scenario
Un scénario est un état déterminé de l'installation (exemple : lumière éteinte, volets fermés, alarme active).
Vous pouvez modifier le libellé de chaque scénario (exemple : retour vacances).
Pour associer un récepteur à un scénario, mettez l'installation dans l'état désiré (exemple : volets descendus).
Mettez les récepteurs en mode association et validez l'association en cliquant sur
Vérifiez que le voyant des récepteurs ne clignote plus.

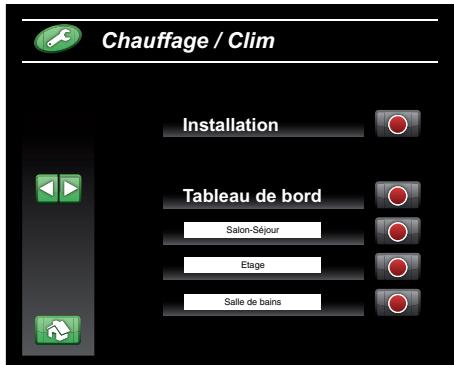

Menu chauffage/clim
Le nombre de zones est déterminé par le type de gestionnaire d'énergie utilisé (un seul gestionnaire par TYDOM 350 PC).
Vous pouvez modifier le libellé de chaque zone de chauffage (exemple : salon/séjour).
Pour associer le TYDOM 350 à un appareil de type CALYBOX, RADIO DRIVER ou RADIO TYBOX :
- sur l'émetteur, accédez au menu Rad ("associer les produits domotiques")
- sur l'écran, cliquez sur : Installation
Vérifiez sur l'écran de l'émetteur que le nombre de produits associé a changé (+1).
Pour associer un récepteur à une zone thermique, appuyez sur la touche environ 3 secondes jusqu'à ce que le voyant clignote.
Sur l'écran, validez par la touche
Vérifiez que le voyant du récepteur ne clignote plus.

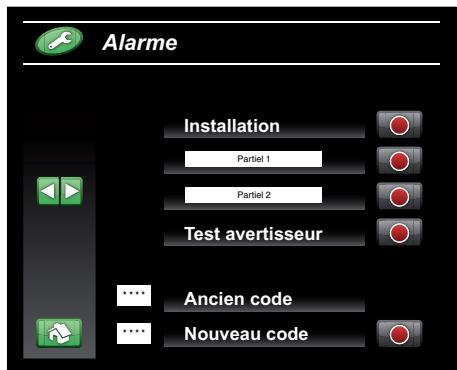

Menu alarme
Vous pouvez modifier le libellé de chaque zone de surveillance (partiel).
Pour associer des éléments à l'ensemble des zones, cliquez sur Installation
Mettez les récepteurs en mode association et validez en cliquant sur
Cette page permet aussi le test des avertisseurs ainsi que la modification du code d'accès à l'installation.

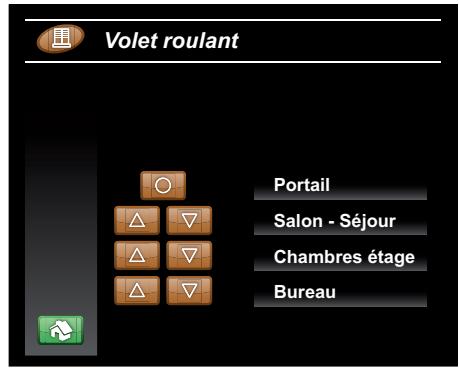

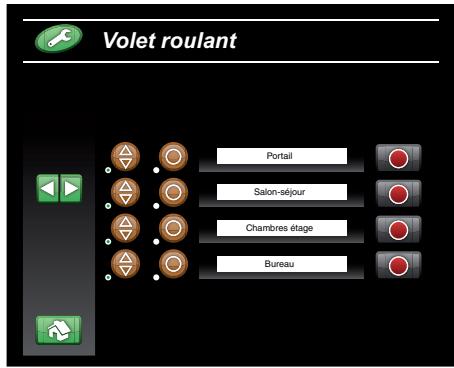

Menu volet roulant
Vous pouvez modifier le libellé de chaque ouvrant ou groupe d'ouvrants (ex. : volets séjour, portail).
Mode de fonctionnement de l'ouvrant :
- Mode volets roulants
- Mode impulsionnel (ex. : portail)
Cochez la case du mode souhaité.
Mettez les récepteurs en mode association et validez en cliquant sur

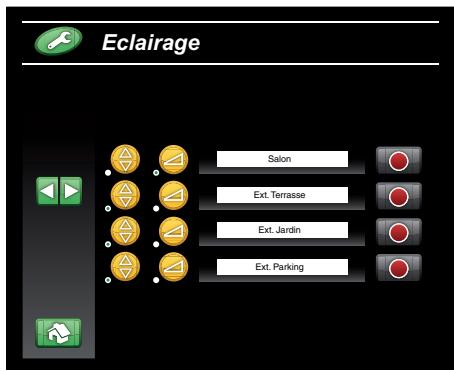

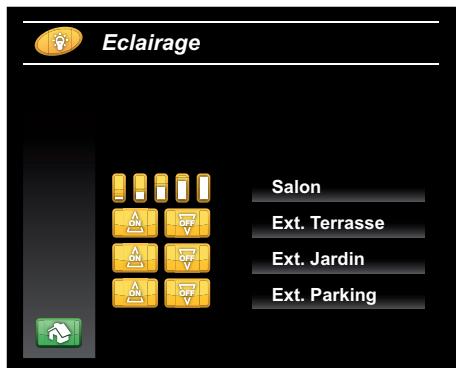

Menu d'eclairage
Vous pouvez modifier le libellé de chaque zone d'éclairage (ex. : salon).
Mode de fonctionnement :
- Marche/Arrêt
- Variation
Cochez la case du mode souhaité.
Mettez les récepteurs en mode association et validez en cliquant sur

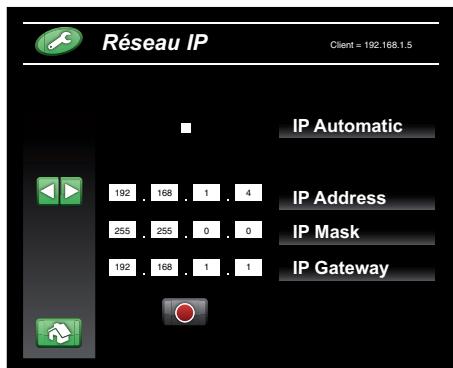

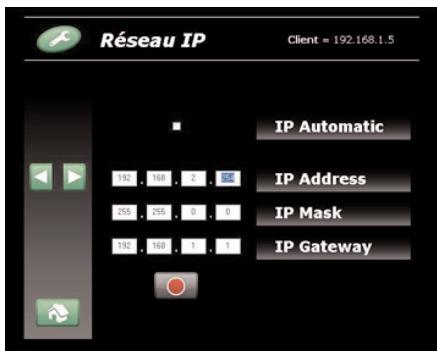

Menu réseau IP
Ce menu permet l'adressage automatique ou manuel de l'installation.

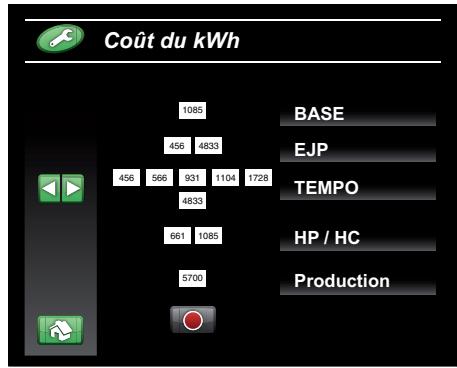

Menu coût du kWh
Ce menu permet la mise à jour du prix du kWh.
Le prix du KWh est le prix TTC.
Pour tout renseignement, adressez-vous à votre fournisseur d'électricité.
Menu vidéo

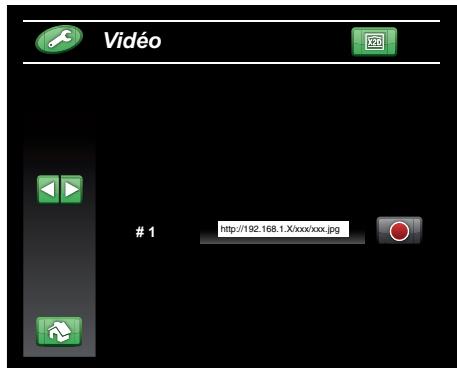

Saisissez l'URL de la caméra (web cam) dans le champ réservé et validez en cliquant sur

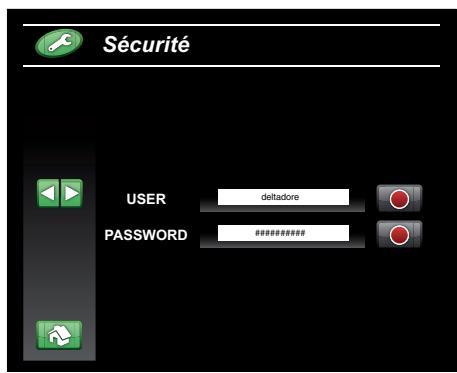

Menu sécurité
L'accès à l'application peut être verrouillé par un code d'accès.
L'authentification se fait par la saisie du nom de l'utilisateur et du mot de passe. Validez en cliquant sur
Utilisation

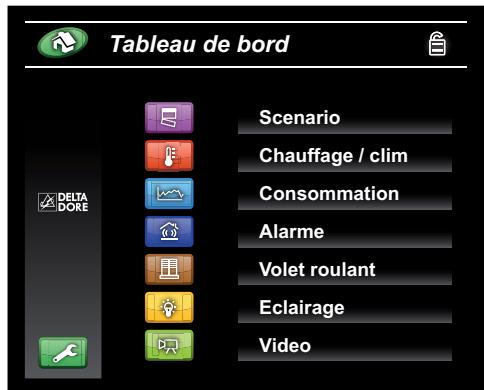

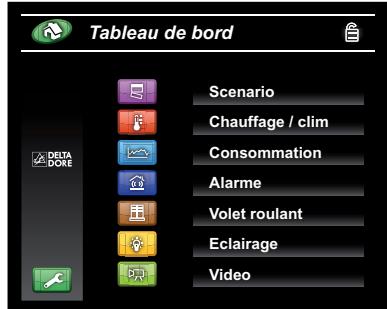

Tous les menus sont accessibles à partir du tableau de bord.
Le verrou permet de protéger ou non l'accès à l'application.
Protection par mot de passe, défini dans le menu sécurité, qui nécessite l'authentification de l'utilisateur.
Cliquez sur le cadenas pour verrouiller ou non.
La touche permet le retour au tableau de bord.

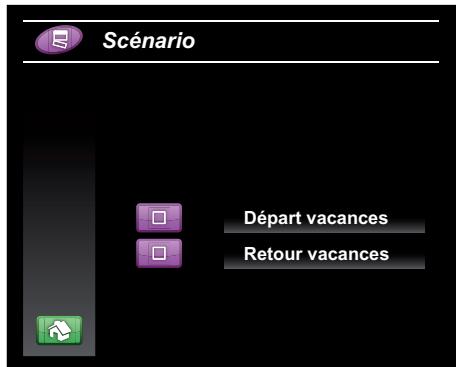

Scénario
Cliquez sur la touche correspondante au scénario souhaité.

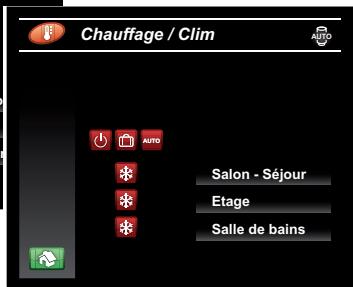

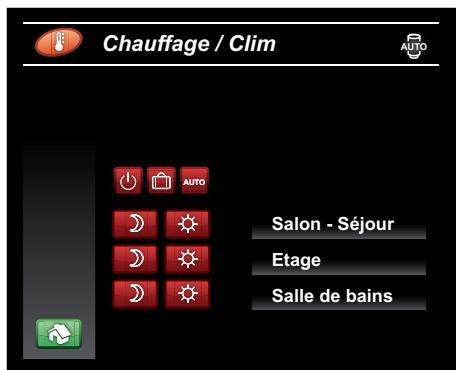

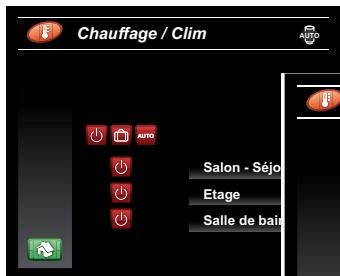

Chauffage/clim
En mode Auto, les zones suivent leur programmation.
Les touches et permettent de faire des dérogations.
Les touches et permettent de mettre en arrêt ou en hors-gel l'ensemble des zones de chauffage/clim.

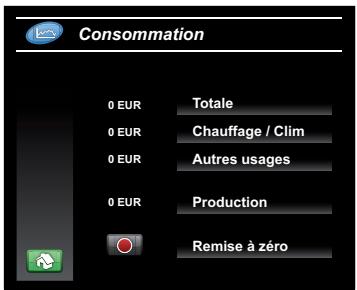

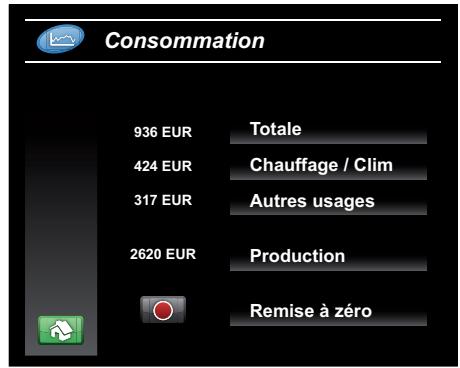

Consommation
Ecran de consultation.
Cliquez sur pour remettre à zéro l'indication de consommation.

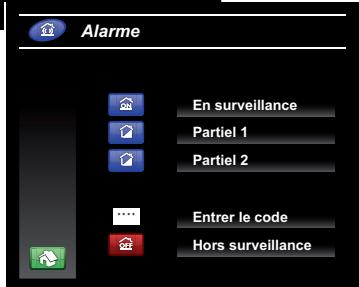

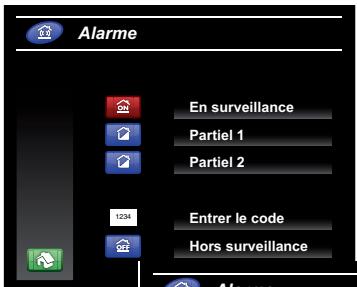

Alarme

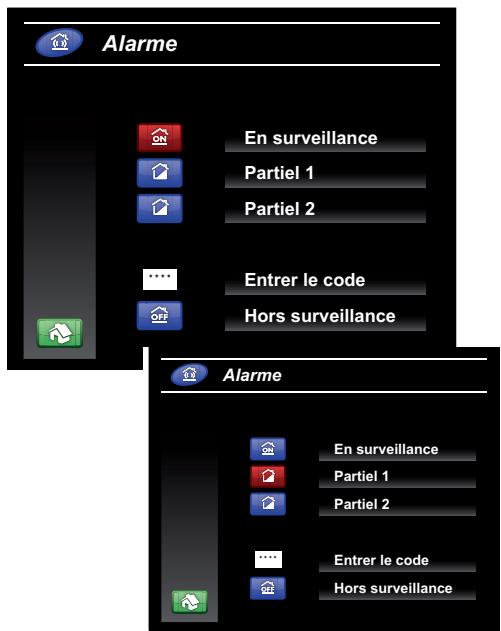

Cliquez sur et pour permettre l'alarme en surveillance (totale ou partielle).
Pour permettre l'alarme hors surveillance, cliquez sur après avoir entré le code d'accès.
Volet roulant
Cliquez sur ou pour actionner l'ouvrant.
- Ouverture/Fermeture portail (ou porte de garage)
- Montée et descente des volets roulants
Éclairage
Cliquez sur A ou pour allumer ou éteindre l'éclairage concerné.
Dans le cas d'une commande de variation, cliquez sur le niveau d'éclairage souhaité.
Vidéo
Pour surveiller l'installation.
