Type de produit	Thermostat connecté (indicateur de consommation)
Marque	DELTA DORE
Modèle	TY WATT CLIM
Alimentation	230 V ±10 %, 50 Hz
Consommation électrique	0,5 VA
Isolement	Classe II
Température de fonctionnement	0 °C à +40 °C
Température de stockage	-10 °C à +70 °C
Dimensions (boîtier)	3 modules, hauteur 53 mm, montage sur rail DIN
Affichage	Digital, avec indicateur de période tarifaire
Fonctions principales	Mesure de consommation électrique d'un système de climatisation (chaud/froid), cumul par période tarifaire (heures pleines/creuses, tempo), comptage en Wh puis kWh, entrée change-over (230 V) pour sélection mode, liaison télé-information avec compteur électronique
Entrée transformateur d'intensité (T.I)	Mesure du courant par T.I externe (Ø intérieur 10 mm max.), intensité nominale 2 à 90 A, cos φ = 0,8 à 1
Voyant de dialogue	Voyant rouge : fixe = fonctionnement normal, clignotant = défaut de communication avec le compteur
Poids estimé	Environ 150 g
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits abrasifs ou de solvants.
Sécurité	Conforme aux directives 2004/108/CE (CEM) et 2006/95/CE (basse tension). Respecter la norme NF C15-100 pour l'installation.
Garantie	2 ans (conditions selon code civil français, nécessité de preuve d'achat)

FOIRE AUX QUESTIONS - TY WATT CLIM DELTA DORE

Comment installer le TYWATT Clim ?

Fixez le boîtier modulaire sur un rail DIN dans le tableau électrique. Installez le transformateur d'intensité (T.I.) entre le disjoncteur et les protections de l'équipement à mesurer (par exemple la pompe à chaleur). Raccordez les fils conformément aux schémas de la notice, en respectant la norme NF C15-100.

Où placer le transformateur d'intensité (T.I.) ?

Placez le T.I. entre le disjoncteur et les protections des éléments concernés par la mesure (en amont des protections). Le fil du T.I. peut être rallongé de 2 mètres maximum.

Que faire si le voyant rouge clignote ?

Un voyant rouge clignotant indique un défaut de dialogue avec le compteur électronique. Vérifiez auprès d'EDF que la liaison télé-information est déverrouillée, ou contactez votre installateur.

Comment lire la consommation cumulée ?

L'appareil affiche en permanence la consommation cumulée sur la période tarifaire en cours et pour le mode actif (chaud/froid). Appuyez sur la touche SELECT pour parcourir les cumuls de toutes les périodes du tarif souscrit pour chaque mode.

Comment remettre à zéro les cumuls ?

Appuyez environ 10 secondes sur la touche RAZ pour remettre à zéro tous les affichages de cumuls. Ensuite, appuyez sur SELECT pour vérifier.

Quelle est la signification de la puissance moyenne maximum atteinte ?

Toutes les 6 minutes, l'appareil mesure la puissance moyenne. Si une nouvelle mesure dépasse la précédente, elle est mise à jour. Sinon, la valeur précédente est conservée. Cette valeur s'affiche à la fin de la lecture des cumuls.

Peut-on raccorder plusieurs appareils sur le bus télé-information ?

Oui, d'autres appareils comme le STARBOX F01 peuvent être connectés en parallèle sur le bus télé-information du compteur électronique.

Quelles sont les températures de fonctionnement et de stockage ?

Température de fonctionnement : de 0 °C à +40 °C. Température de stockage : de -10 °C à +70 °C.

Comment savoir si le compteur électronique est compatible ?

Assurez-vous auprès d'EDF que la liaison télé-information est déverrouillée. L'appareil fonctionne avec les compteurs électroniques équipés de cette sortie.

Que faire en cas de dysfonctionnement sous garantie ?

Joignez la preuve d'achat (date d'acquisition) et retournez l'appareil défectueux. La garantie de 2 ans couvre le remplacement des pièces, la main-d'œuvre et le port retour sous réserve des conditions décrites dans la notice.

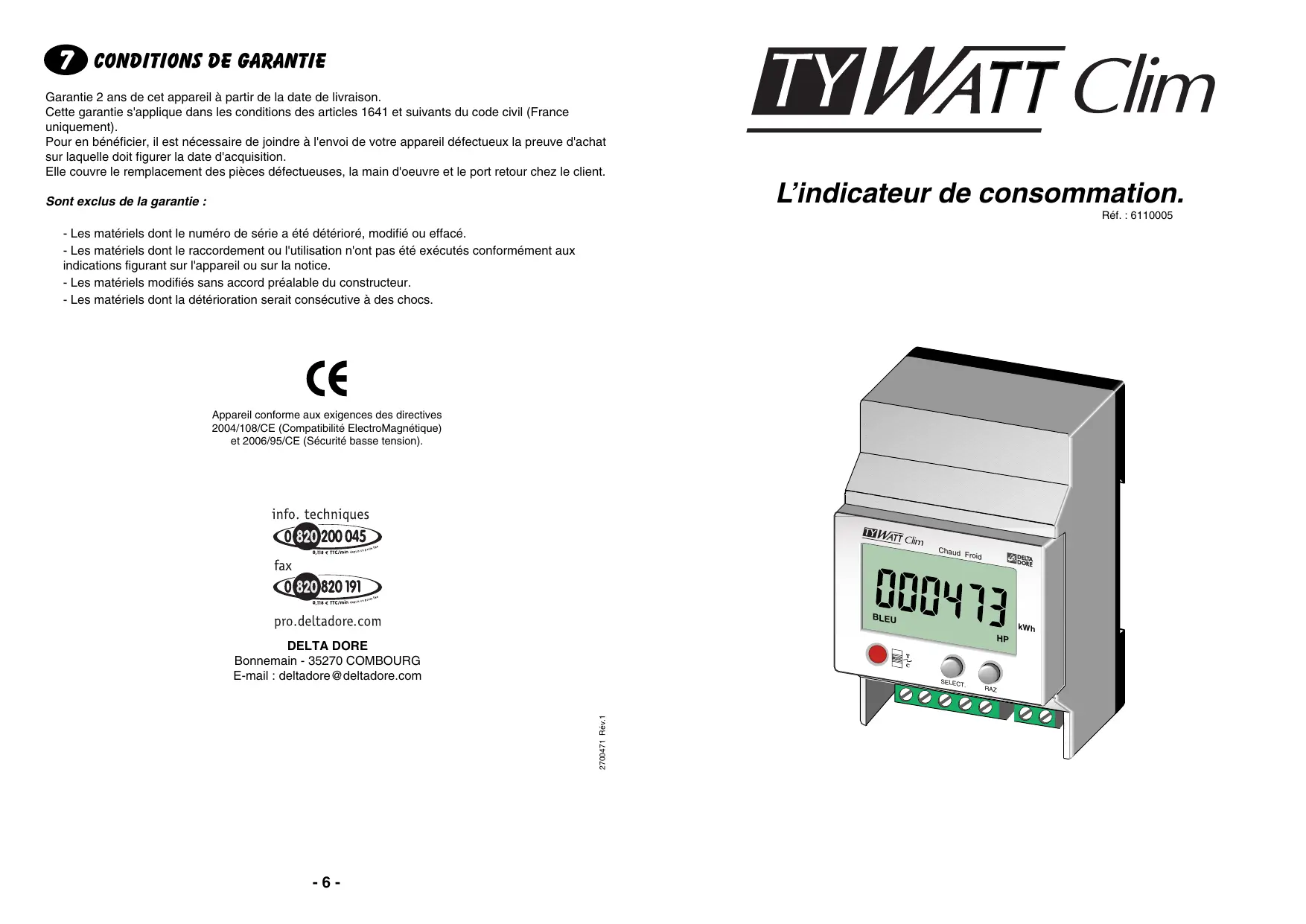

MODE D'EMPLOI TY WATT CLIM DELTA DORE

Garantie 2 ans de cet appeareil à partir de la date de livraison.

Cette garantie s'applique dans les conditions des articles 1641 et suivants du code civil (France uniquement).

Pour en bénéficier, il est nécessaire de joindre à l'envoi de votre apparéil défectueux la preuve d'achat sur laquelle doit figurer la date d'acquisition.

Elle couvre le remplacement des pieces defectueuses, la main d'oeuvre et le port retour chez le client.

Sont exclus de la garantie :

• Les matériels dont le numero de série a ete detertiore, modifie ou efface.
• Les matériels dont le raccordement ou l'utilisation n'ont pas eté exécutés conformément aux indications figurant sur l'appareil ou sur la notice.
• Les matériels modifiés sans accord préalable du constructeur.
• Les matériels dont la dépréciation serait consécutive à des chocs.

Appareil conforme aux exigences des directives

2004/108/CE (Compatibilité ElectroMagnetique)

et 2006/95/CE (Sécurité basse tension).

info. techniques

fax

pro.deltadore.com

DELTA DORE

Bonnemain - 35270 COMBOURG

E-mail : [e-mail]

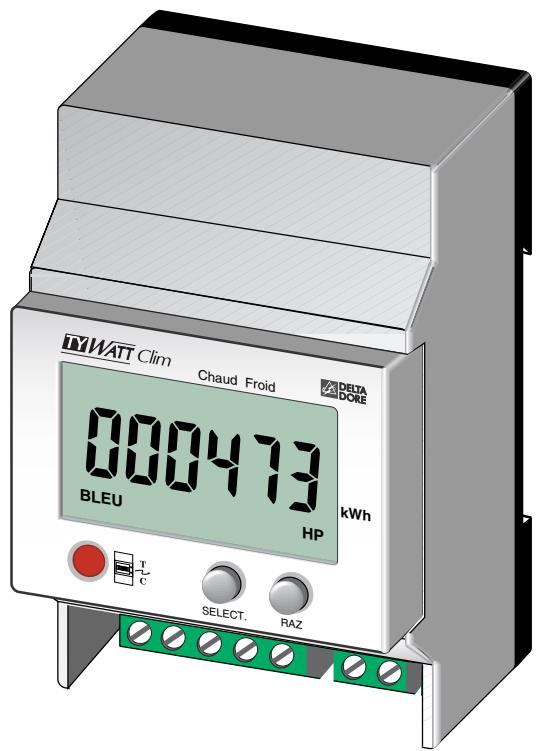

L'indicateur de consommation.

Réf.: 6110005

SOMMAIRE

1) PRESENTATION P1

2) CHARACTERISTIQUES TECHNIQUES P1

3) INSTALLATION 1

3.1 Installation du TYWATT Clim . p 1
3.2 Choix de l'emplacement du T.I (transformateur d'intensité) p 2

4) RACCORDEMENT 2

5) MISE EN SERVICE P3
6) COMMENT LIRE VOITRE INDICATEUR DE CONSOMMATION ? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

6.1Vous souscrieve l'option Heures Creuses du tarif bleu p3
6.2Vous souscrieve l'option tempo du tarif bleu . p 4
6.3 Remise à zéro des affichages des cumuls 4
6.4 Puisance moyenne maximumatteinte p 5
6.5Voyantcompteur p5

7) CONDITIONS DE GARANTIE P6

PRESENTATION

TYWATT Clim permet de mesurer le nombre de kilowatt-heures consommés par un système de climatisation dans chacun de ses modes "Chaud" ou "Froid".

Une entree "change-over" permet de selectionner le comptage des modes "Chaud" ou "Froid" (elle recooit une phase pour passer en mode "Froid").

Raccordé au compteur électronique, TYWATT Clim effectue un cumul de consommation par période tarifique.

La mesure d'intensité se fait par un organe de mesure externe (transformateur d'intensité, T.I).

CHARACTERISTIQUES TECHNIQUES

• Alimentation 230V, +/-10%, 50 Hz
  Isolement classe II
• Consommation : 0,5 VA
  1 entrée change-over, 230V
• 1 entrée bus télé-information compteur électronique

• 1 entrée T.I, mesure du courant par transformateur d'intensité externe (© interieur : 10 mm maxi.)

• Intensité nominale de fonctionnement : 2 à 90A , Cos φ = de 0,8 à 1

• Visualisation du dialogue avec le compteur
• Température de stockage : -10°C à +70°C
• Température de fonctionnement: 0 à +40°C
• Affichage digital
  Boftier modulaire : 3 modules, h = 53 mm
  Montage sur rail DIN

INSTALLATION

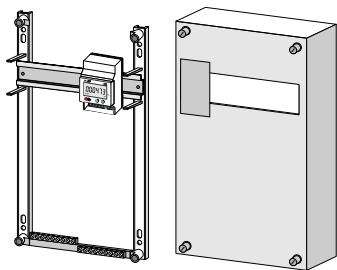

3.1 Installation du TYWATT Clim

Fixation sur rail DIN, boftier modulaire et T.I dans le tableau électrique.

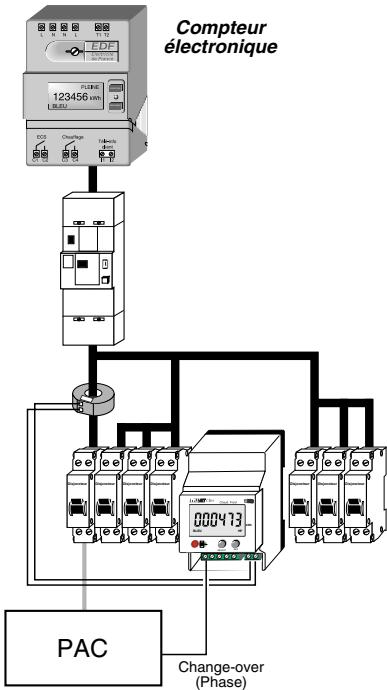

3.2 Choix de l'emplacement du T.I (transformateur d'intensité)

Mettre le T.I entre le disjoncteur et les protections des éléments concernés par la mesure (en amont des protections), la Pompe à Chaleur dans l'exemple presenté ci contre.

La longueur de fil des T.I. peut être rallongée de 2 mètres maximum.

Le T.I et le TYWATT Clim sont appairés.

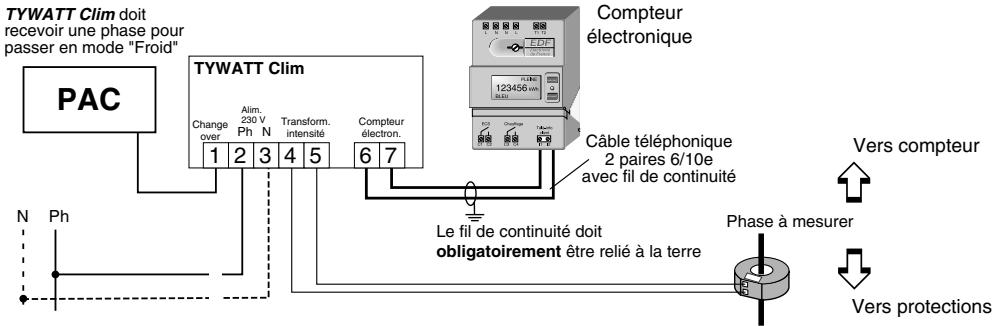

RACCORDEMENT

Par souci de clarté, les schémas réalisés sont à retenir dans leur principe. N'y figurent pas les protections et autres accessoires exigés par les normes.

• La nomme UTE NF C15-100 et les règles de l'art doivent être respectées.
• Il est nécessaire que les appareils connectés ou environnants ne seront pas de perturbations tropfortes (directives 2004/108/CE).

Dans le cas du raccordement au compteur électronique :

• Assurez-vous auprès des services EDF que la liaison télé-information a bien eté déverrouillée.
• D'autres apparèils (ex : STARBOX F01,...) peuvent être connectés en parallèse sur le bus télé-information.

MISE EN SERVICE

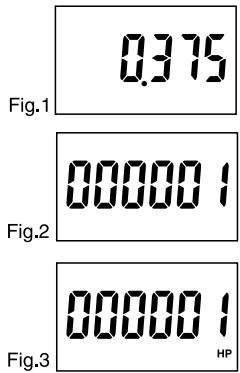

A la mise sous tension, TYWATT Clim se met en service pendant environ 10 secondes :

• Levoyant rouge est fixe
• le cumul de consommation commence (en Wh jusqu'à 1 kWh (fig. 1), puis en kWh (fig. 2)) sans indication de période tarifique.

Après 10 secondes :

• Levoyant rouge restefixe,
• l'indication de la période tarifique en cours apparait (fig.3),

Nota: Mettre le chauffage en marche.

Le démarrage du comptage (fig.1 ou fig.2) permet de vérifier immédiatement le bon fonctionnement de TYWATT Clim.

COMMENT LIRE VOTURE INDICATEUR DE CONSOMMATION ?

TYWATT Clim affiche en permanence la consommation cumulée sur la période tarifaire en cours, et pour le mode en cours (Chaud / Froid). Par appuis successifs sur la touche SELECT., vous pouze dire la consommation cumulée de toutes les périodes du tarif souscrit pour chaque des modes. En fin de lecture (avant le return à l'affichage courant), TYWATT Clim affiche la puissance moyenne maximum atteinte (voir § 6.4).

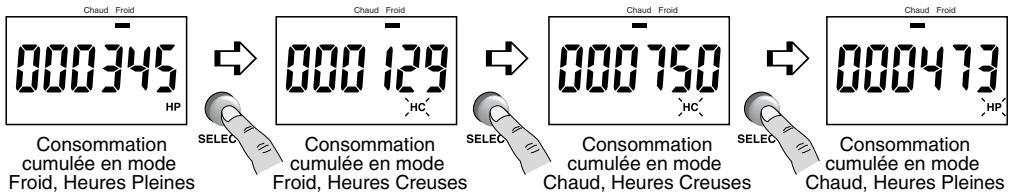

6.1 Vous souscrieve l'option Heures Creuses du tarif bleu.

Exemple : Période tarifaire en cours - Heures Pleines

Mode Froid (l'entrée change-over recoit une phase)

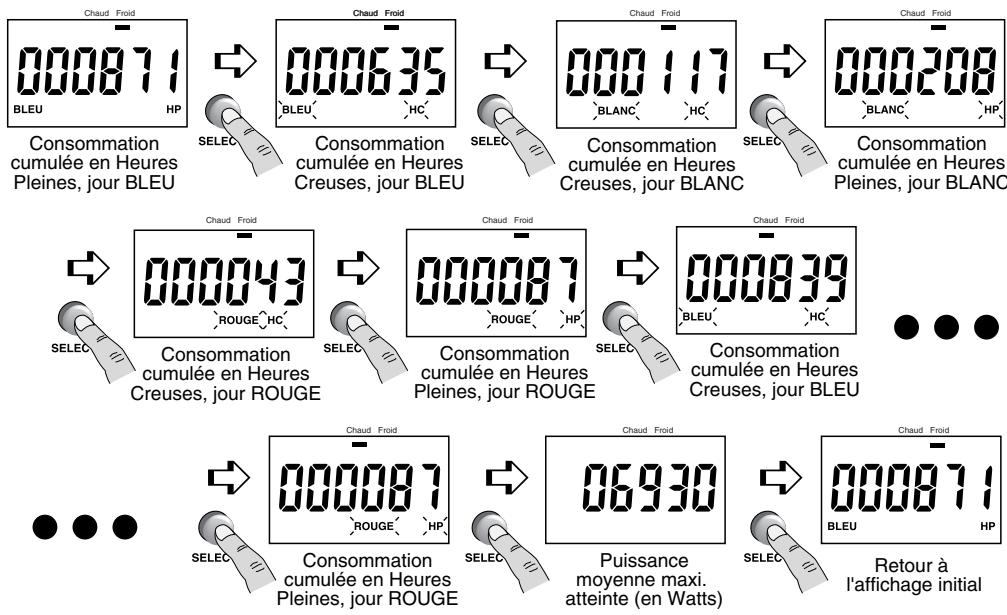

6.2 Vous souscrivez l'options tempo du tarif bleu

Exemple : Période tarifique en cours - Heures Pleines en jour BLEU Mode Froid (l'entrée change-over recoit une phase)

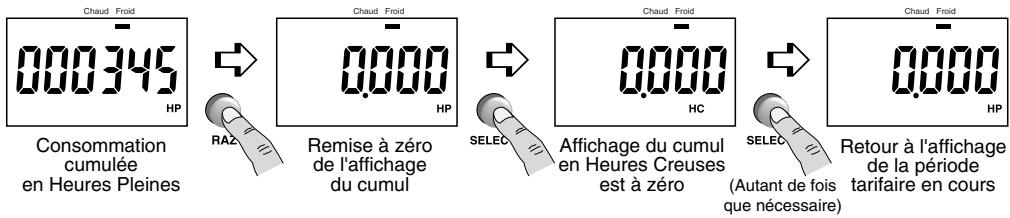

6.3 Remise à zéro des affichages de cumuls

Appuyez environ 10 secondes sur la touche RAZ pour remettre à zéro tous les affichages de cumuls. Appuyez sur SELECT. pour vérifier.

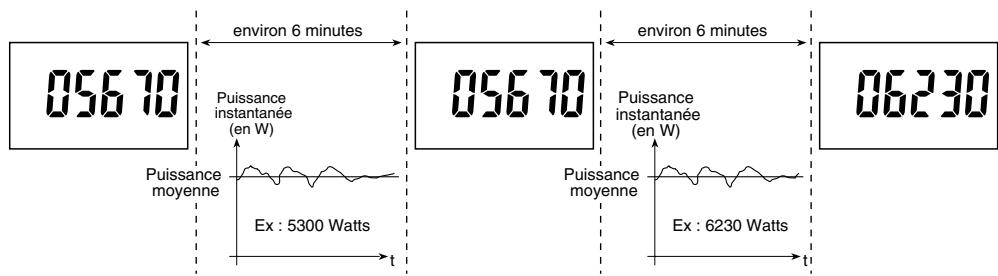

6.4 Puisance moyenne maximumatteinte

Toutes les 6 minutes, TYWATT Clim mesure la puissance moyenne maximum atteinte. Si, sur une durée d'acquisition de 6 minutes, la valeur mesurée ne dépasse pas la valeur maximum affichée, TYWATT Clim continue d'afficher la precedente valeur.

Example :

6.5 Voyant compteur

Unvoyant rouge atteste du dialogue entre TYWATT Clim et le compteur électronique.

Levoyant rouge allumé indique le bon fonctionnement.

Levoyant rouge clignotant signale un defaut de dialogue (Assurez-vous auprès des services EDF que la liaison télé-information a bien ete déverrouillée ou contactez votre installerateur).
