MODE D'EMPLOI TY WATT 40 DELTA DORE
L'indicateur de consommation à sortie "impulsions
Réf.: 6110008
informations
www.deltadore.com
info techniques
02 72 96 03 57
fax
02 72 96 03 58
DELTA DORE - Bonnemain - 35270 COMBOURG
et 2006/95/CE (Sécurité basse tension).
Sommaire
1) PRESENTATION P1
2) CHARACTERISTIQUES TECHNIQUES P1
3) INSTALLATION 1
3.1 Installation du TYWATT 40. p 1 3.2 Choix de l'emplacement du T.I (transformateur d'intensité) p 2
4) RACCORDEMENT 2 5) MISE EN SERVICE P3 6) COMMENT CHOISIR LE MODE DE FONCTIONNEMENT ? P 3 7) COMMENT UTILISER TYWATT 40 EN MODE "IMPULSIONS" ?..................................................
7.1 Comment dire les différents cumuls ? p 4 7.2 Comment désir "l'unité d'impulsion" ? p 4
8. COMMENT UTILISER TYWATT 40 EN MODE "SANS IMPULSION" ?..................................................
8.1 Comment dire les différents cumuls ? p 5 8.2 Comment remettre à zéro les affichages des cumuls ? p 5 8.3 Puissance moyenne maximum atteinte p 5

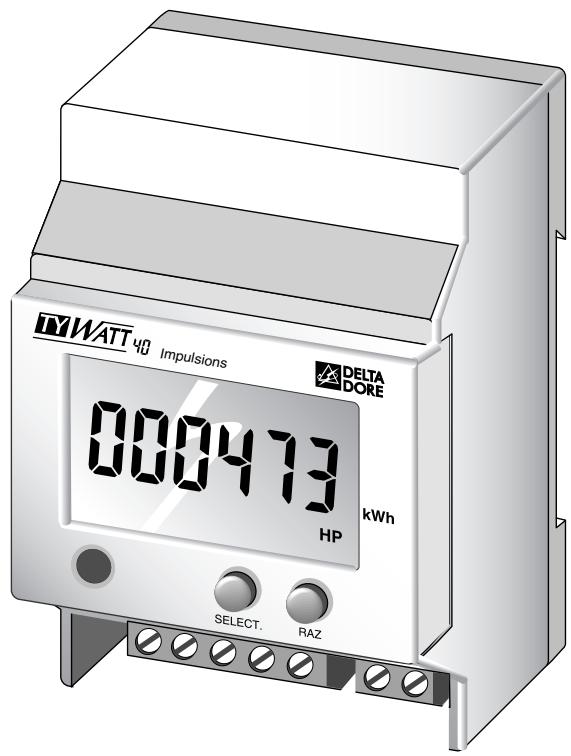

TYWATT 40 permet de mesurer le nombre de kilowatt-heures consommés par une partie d'une installation électrique (chauffage, ECS, pompe à chaleur, autres usages...) alimentée en 230V monophasé.
TYWATT 40 peut fonctionner selon 2 modes :
- le mode "impulsions" qui permet, outre l'affichage des consommations, de délivrer sur une sortie une impulsion pour chaque "unité de comptage" choisie. Un mode de sélection permet de choisir si l'appareil doit délivrer une impulsion tous les Wh, tous les 10 Wh, tous les 100 Wh ou tous les kWh,
- le mode "sans impulsion" qui permet le simple affichage des cumuls par période tarifique, avec possibilité de remise à zéro des affichages.
TYWATT 40 s'utilise avec les compteurs électromécaniques.
La mesure d'intensité se fait par un organe de mesure externe (transformateur d'intensité, T. I).
- Alimentation 230V, ±10%, 50 Hz Isolement classe II
- Consommation : 0,5 VA 1 entrée contact heures creuses, 230V
- 1 entrée T.I, mesure du courant par transformateur d'intensité externe (Ø intérieur : 10 mm maxi.)
- Intensité nominale de fonctionnement : 2 à 90A, Cos φ = de -0,8 à +0,8
1 sortie optocouple à impulsions (5V DC max., 10mA, 50ms) - Visualisation des impulsions par voyant - Température de stockage: -10°C à +70°C - Température de fonctionnement: 0°C à +40°C - Affichage digital Boîtier modulaire : 3 modules, h = 53 mm - Montage sur rail DIN
3.1 Installation du TYWATT 40

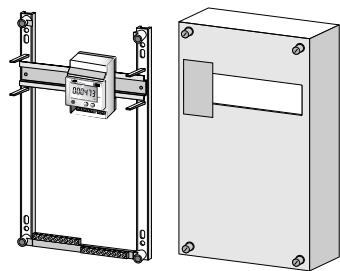

Fixation sur rail DIN, boîtier modulaire et T. I dans le tableau électrique.

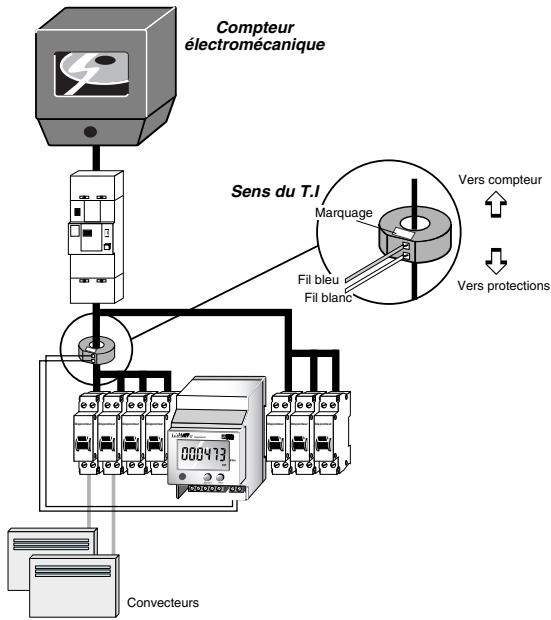

Mettez le T. I entre le disjoncteur et les protections des éléments concernés par la mesure (en avant des protections), le chauffage dans l'exemple créé ci-contre.
La longueur de fil des T. I peut être rallongée de 2 mètres maximum.
Le T. I. et le TYWATT 40 sont appairés.

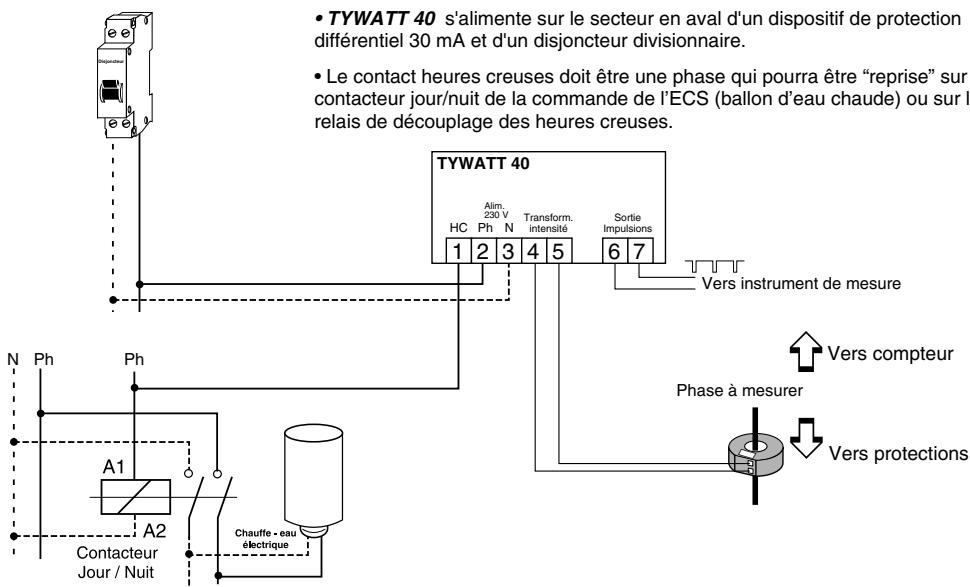

Raccordement
Par souci de clarté, les schémas réalisés sont à retenir dans leur principe. N'y figurent pas les protections et autres accessoires exigés par les normes.
- La norme UTE C15-100 et les règles de l'art doivent être respectées.
- Il est nécessaire que les appareils connectés ou environnants ne créent pas de perturbations trop fortes (directives 2004/108/CE).
Mise en service
À la mise sous tension, TYWATT 40 se met en service pendant environ 10 secondes :
- Le cumul de consommation commence (en Wh jusqu'à 1 kWh (fig. 1), puis en kWh (fig. 2)) sans indication de période tarifique.
Après 10 secondes :
- L'indication de la période tarifaire en cours apparait (fig. 3),
Nota: Mettre le chauffage en marche.
Le démarrage du comptage (fig.1 ou fig.2) permet de vérifier immédiatement le bon fonctionnement de TYWATT 40.
Fig.1
Fig.2
Fig.3
Pour passer d'un mode de fonctionnement à l'autre, maintenez appuyée la touche “SELECT” (environ 30 sec.) jusqu'à ce que l'affichage se modifie et que le voyant change d'état.
Mode "Impulsions" : Un tiret est affiché en haut et au centre de l'afficheur. Le voyant est éteint.
Mode "sans impulsion" : Le tiret en haut et au centre de l'afficheur disparaît. Le voyant rouge clignote.
TYWATT 40 affiche en permanence la consommation cumulée sur la période tarifique en cours.
Par appuis brefs successifs sur la touche SELECT, vous pouvez voir la consommation cumulée de toutes les périodes du tarif souscrit.
En fin de lecture (avant le retour à l'affichage courant), TYWATT 40 affiche le cumul HC+HP.
Dans ce mode, l'affichage ne peut être remis à zéro.
Exemple : Période tarifaire en cours - Heures Pleines
Consommation cumulée en Heures Pleines
Consommation cumulée en Heures Creuses
ELEC Consommation cumulée en HC+HP
Retour à l'affichage initial
L'appareil affiche la consommation dans chacune des périodes tarifaires et délivre une impulsion sur sa sortie en fonction de l'unité (§ 7.2). Le voyant rouge s'allume à chaque impulsion délivrée.
- Appuyez 30 sec. sur la touche RAZ, jusqu'à ce que l'appareil affiche P = x (ex. : P = 1)
- Relâchez la touche RAZ.
- Par appuis brefs successifs sur la touche SELECT, effectuez votre choix d'unité.
TYWATT 40 délivre une impulsion sur sa sortie tous les :
| P=1 | 1 Wh |
| P=2 | 10 Wh |
| P=3 | 100 Wh |
| P=4 | 1 kWh |
- Validez par un appui sur la touche RAZ.
TYWATT 40 affiche en permanence la consommation cumulée sur la période tarifique en cours.
Par appuis brefs successifs sur la touche SELECT, vous pouvez voir la consommation cumulée de toutes les périodes du tarif souscrit.
En fin de lecture (avant le retour à l'affichage courant), TYWATT 40 affiche la puissance moyenne maximale atteinte (§ 8.3).
Dans ce mode, l'affichage peut être remis à zéro (§ 8.2).
Consommation cumulée en Heures Pleines
SELE Consommation cumulée en Heures Creuses
Puissance moyenne maxi. atteinte (en Watts)
Retour à l'affichage initial
Appuyez environ 10 secondes sur la touche RAZ pour remettre à zéro tous les affichages de cumuls. Appuyez sur SELECT pour vérifier.
Consommation cumulée en Heures Pleines
Remise à zéro de l'affichage du cumul
LEG Affichage du cumul en Heures Creuses est a zéro
SELc Retour à l'affichage (Autant de fois tarifaires en cours que nécessaire)

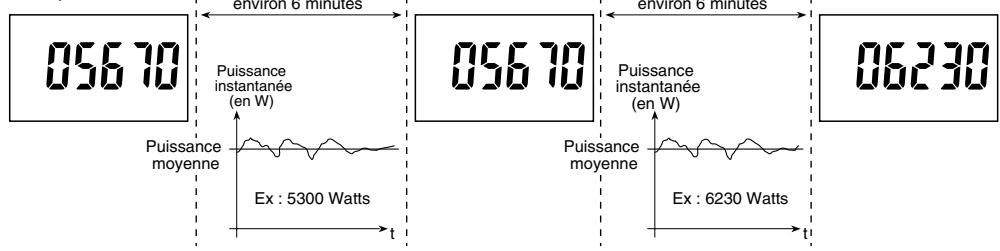

8.3 Puissance moyenne maximale atteinte (uniquement en mode “sans impulsion”)
Toutes les 6 minutes, TYWATT 40 mesure la puissance moyenne maximum atteinte. Si, sur une durée d'acquisition de 6 minutes, la valeur mesurée ne dépasse pas la valeur maximum affichée, TYWATT 40 continue d'afficher la précédente valeur.
Exemple :
