Type de produit	Thermostat électronique programmable à affichage digital
Dimensions (L x H x P)	52,5 x 58 x 60 mm (3 modules DIN)
Poids	Environ 100 g
Alimentation	230 V +/- 10%, 50 Hz
Consommation	2 VA
Indice de protection	IP 40
Isolement	Classe II
Type de sonde	CTN 1000 Ω à 25 °C
Nombre de sorties	2 sorties relais inverseur (5 A / 230 V)
Nombre de consignes	2 consignes réglables de -9,5 °C à +90 °C
Différentiels	2 différentiels réglables de 0,2 °C à 2 °C par pas de 0,1 °C
Entrée d'abaissement	Sélectionne la consigne 1 ou 2 (contact sec)
Affichage	Digital : température mesurée ou consigne, état des sorties
Fixation	Sur rail DIN
Type de température affichée	Consigne ou mesurée (configurable par installateur)
Correction sonde	De -2 °C à +2 °C par pas de 0,1 °C
Fonctions principales	Régulation tout ou rien avec 2 sorties et 2 consignes, entrée d'abaissement, alarme sonde
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Respecter les normes électriques (UTE C15-100). Arrêt en cas de défaut sonde.
Pièces détachées et réparabilité	Contactez le service après-vente DELTA DORE. Garantie 3 ans.
Informations générales	Marque : DELTA DORE, Modèle : T2S+2C DIGIT, Réf. 6150024

FOIRE AUX QUESTIONS - T2S+2C DIGIT DELTA DORE

Comment régler la consigne de température ?

En mode utilisateur, appuyez simultanément sur les touches + et - (environ 5 secondes) jusqu'à ce que l'affichage clignote. Relâchez, puis appuyez sur + ou - pour modifier la consigne 1. Validez avec la touche OK. Pour modifier la consigne 2, appuyez sur + ou - puis validez avec la touche _X.

Que signifie le voyant d'alarme clignotant ?

Un voyant d'alarme clignotant indique un défaut. Si l'affichage montre --- en mode température mesurée, la sonde est coupée. Si l'affichage montre --- en mode température mesurée, la sonde est en court-circuit. Si l'affichage est correct mais l'alarme clignote, le problème est interne : mettez hors tension puis sous tension. Si le problème persiste, contactez le fabricant.

Quelle est la différence entre la consigne 1 et la consigne 2 ?

Le T2S+2C DIGIT permet de définir deux consignes de température. La consigne 1 est utilisée lorsque le contact d'abaissement est ouvert, la consigne 2 lorsque le contact est fermé. Cela permet par exemple de programmer une température de confort et une température réduite.

Comment visualiser la température mesurée ?

En mode utilisateur, appuyez sur la touche ▼ pour afficher la température mesurée à la place de la consigne. L'affichage revient automatiquement à la consigne après quelques secondes.

Quel type de sonde utiliser ?

Le thermostat est compatible avec une sonde CTN 1000 Ω à 25 °C. Plusieurs sondes sont disponibles selon l'application : sonde d'ambiance saillie (réf. 6300003), sonde ERP (réf. 6300017), sonde industrielle (réf. 6300019), sonde extérieure (réf. 6300001), sonde de sol/tuyauterie (réf. 6300002).

Comment installer le thermostat sur le rail DIN ?

Le T2S+2C DIGIT se monte sur un rail DIN standard en armoire électrique. Alignez le boîtier sur le rail et enclenchez-le. Le raccordement électrique doit respecter les normes UTE C15-100 et les règles de l'art.

Puis-je inverser l'affichage entre consigne et température mesurée ?

Oui, en mode installateur (interrupteur sur PROG), dans la fonction 6, vous pouvez choisir le type de température affichée : 0 pour la consigne, 1 pour la température mesurée. Validez et remettez l'interrupteur en position utilisateur.

Quelle est la portée de la garantie ?

Le thermostat bénéficie d'une garantie de 3 ans à compter de la date d'achat, conformément aux articles 1641 et suivants du code civil. Elle couvre le remplacement des pièces défectueuses, la main-d'œuvre et le port retour. Sont exclus les dommages liés à une mauvaise utilisation, une modification sans accord, ou des chocs.

Comment corriger un écart de température dû à l'emplacement de la sonde ?

En mode installateur (interrupteur sur PROG), fonction 7, vous pouvez régler une correction de sonde de -2 °C à +2 °C par pas de 0,1 °C. Cela compense les écarts de mesure liés à l'installation.

Que faire si l'appareil ne s'allume pas ?

Vérifiez d'abord que l'alimentation 230 V est bien présente et que le disjoncteur n'est pas déclenché. Assurez-vous que le raccordement est conforme au schéma. Si le problème persiste, contactez le service après-vente DELTA DORE.

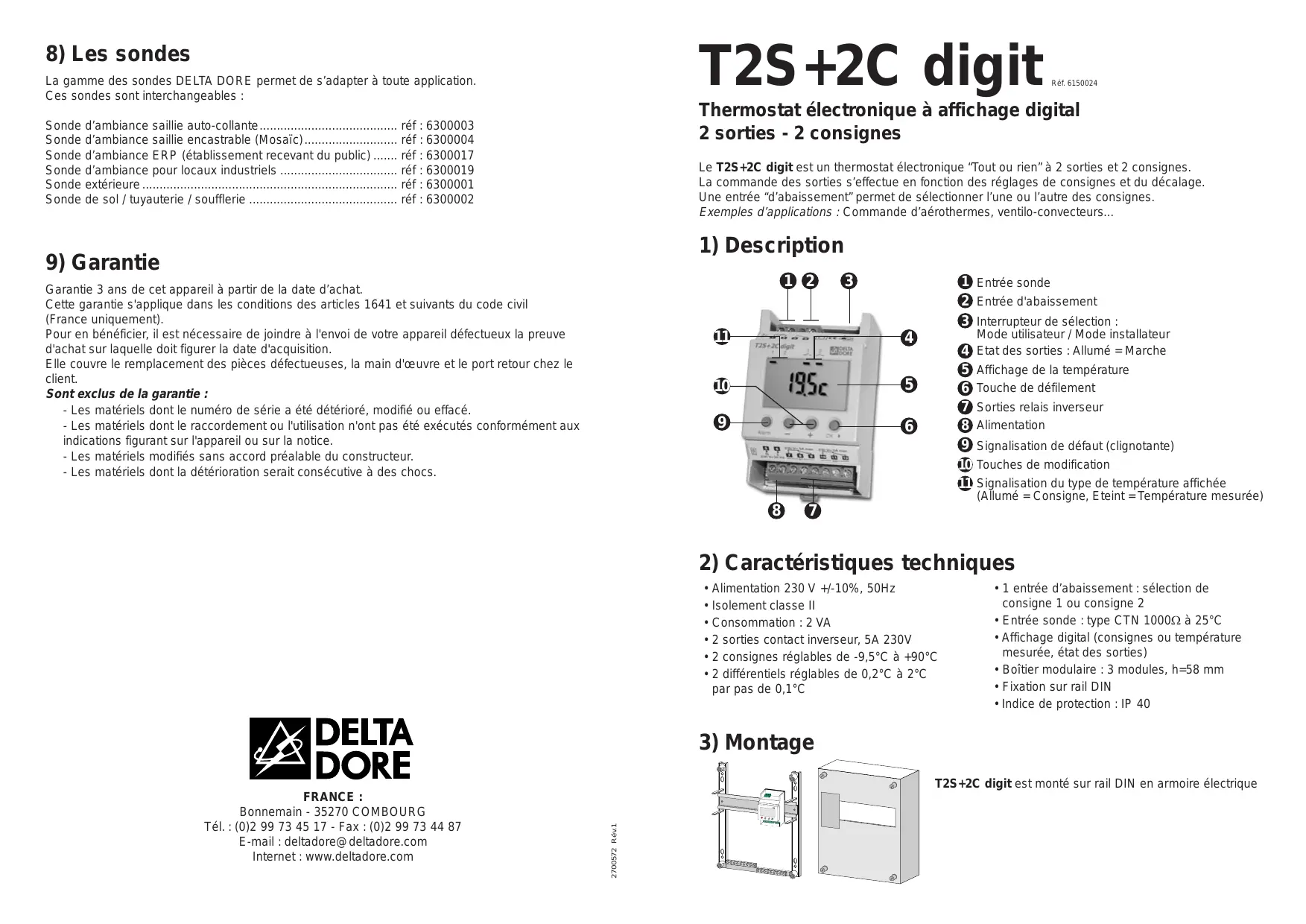

MODE D'EMPLOI T2S+2C DIGIT DELTA DORE

La gamme des sondes DELTA DORE permet de s'adapter à toute application.

Ces sondes sont interchangeables :

Sonde d'ambiance saillie auto-collante. ref: 6300003

Sonde d'ambiance ERP (établissement reentrant du public) ..... ref : 6300017

Sonde d'ambiance pour locaux industriels ..... ref: 6300019

Sonde extérieure ref:6300001

Sonde de sol / tuyauterie / soufflerie ..... ref: 6300002

9) Garantie

Garantie 3 ans de cet appeareil à partir de la date d'achat.

Cette garantie s'applique dans les conditions des articles 1641 et suivants du code civil (France uniquement).

Pour en bénéficier, il est nécessaire de joindre à l'envoi de votre apparéil défectueux la preuve d'achat sur laquelle doit figurer la date d'acquisition.

Elle couvre le remplacement des pieces défectueuses, la main d'oeuvre et le port retour chez le client.

Sont exclus de la garantie :

• Les matériels dont le numero de série a ete detertiore, modifie ou efface.
• Les matériels dont le raccordement ou l'utilisation n'ont pas eté exécutés conformément aux indications figurant sur l'appareil ou sur la notice.
• Les matériels modifiés sans accord préalable du constructeur.
• Les matériels dont la dépréciation serait consécutive à des chocs.

DELTA DORE

FRANCE :

Bonnemain - 35270 COMBOURG

Tel.: [phone] - Fax: [phone]

E-mail : [e-mail]

Internet: www.deltadore.com

T2S+2C digit

digit

Réf. 6150024

Thermostat électronique à affichage digital

2 sorties - 2 consignes

Le T2S+2C digit est un thermostat électronique "Tout ou rien" à 2 sorties et 2 consignes.

La commande des sorties s'effectue en fonction des réglages de consignes et du décalage.

Une entree "d'abaisement" permit de selectionner l'une ou l'autre des consignes.

Exemples d'applications : Commande d'aerothermes, ventilo-convecteurs...

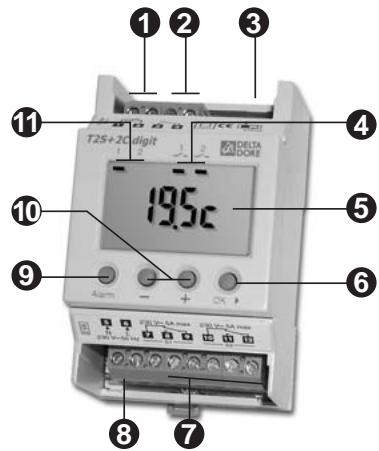

1) Description

1 Entrée sonde
2 Entrée d'abaissement
3 Interrupteur de selection : Mode utiliser / Mode installer
4 Etat des sorties : Allumé = Marche
5 Affichage de la température
6 Touche de défilament
7 Sorties relais inverseur
Alimentation
Signalisation de début (clignotante)
10 Touches de modification
11 Signalisation du type de température affichée (Allumé = Consigne, Eteint = Température mesurée)

2) Caractéristiques techniques

• Alimentation 230 V +/-10%, 50Hz
• Isolement classe II
• Consommation : 2 VA
• 2 sorties contact inverseur, 5A 230V
• 2 consignes régibles de -9,5°C à +90°C

• 2 différentiels réglibres de 0,2^ à 2^ par pas de 0,1^

• 1 entrée d'abaissement : sélection de consigne 1 ou consigne 2

• Entrée sonde : type CTN 1000Ω à 25°C
• Affichage digital (consignes ou température mesurée, état des sorties)
  Boitier modulaire : 3 modules, h=58 mm
  Fixation sur rail DIN
• Indice de protection : IP 40

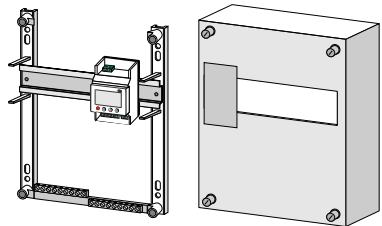

3) Montage

T2S+2C digit est monté sur rail DIN en armoire électrique

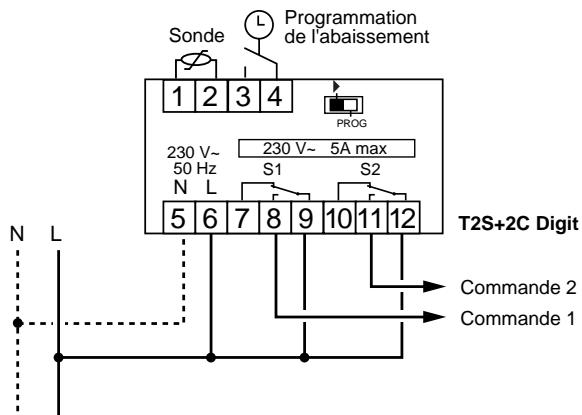

4) Raccordement

Par souci de clarté, les schémas réalisés sont à retenir dans leur principe. N'y figurent pas les protections et autres accessoires exigés par les normes.

• La norme UTE C15-100 et les règes de l'art doivent être respectées.
• Il est nécessaire que les apparèilis connectés ou environnants ne créennent pas de perturbations trop forestes (directives CEE 89/336).

5) Mise en service installer

PROG

Mettre l'interrupteur en position PROG.

Lechoix s'effectue par appuis sur les touches ou

Validator et passer au besoin suivant en appuyant sur

N° fonction	Description	Réglage	Valeur par défaut
1-	Consigne 1	De - 9,5°C à + 90°C au pas de 0,5°C	+ 20°C
2-	Consigne 2	De - 9,5°C à + 90°C au pas de 0,5°C	+15°C
3-	Décalage	De 0°C à + 30°C au pas de 0,5°C	+5°C
4-	Différentiel 1 (Δt1)	De 0,2°C à + 2°C au pas de 0,1°C	+0,2°C
5-	Différentiel 2 (Δt2)	De 0,2°C + 2°C au pas de 0,1°C	+0,2°C
6-	Type de température affichée	0 = Température de consigne 1 = Température mesurée	0
7-	Correction sonde	De - 2°C à + 2°C au pas de 0,1°C	0°C

Une fois tous les réglages effectués, remetre impératifement l'interrupteur sur la position

ATTENTION :

Si la consigne est supérieure à 70^ , ne pas programmer un différentiel inférieur à 1^ .

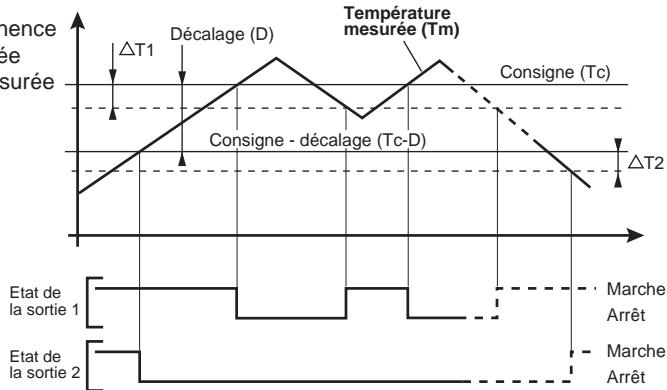

6) Utilisation

T2S+2C digit compare en permanence la température de consigne affichée sur l'appareil à la température mesure par la sonde.

La sortie1passe en marche

Si Tm < Tc - Δt1

La sortie1passeenarré

Si Tm >Tc

La sortie 2 salle en marche

Si Tm < Tc -D- t2

La sortie2passeenarrét

Si Tm >Tc - D

Contact d'abaisissement ouvert : Tc = Consigne 1

Contact d'abaisement fermé : Tc = Consigne 2

Mode utiliseur

T2S+2C digit affiche en permanence la température de consigne en cours.

En appuyant sur la touche , vous visualisez la température mesurée.

Note : L'affichage peut être inversé (voir § Mise en service installateur).

Mode utiliseur "averti"

Vous souhaitez modifier la température de consigne.

Appuyez simultanément sur les touches et (environ 5 sec.) jusqu'à ce que l'affichage clignote. Relâchéz.

Appuyez à nouveau sur les touches ⊕ ou ⊙ pour modifier la consigne 1.

Validate en appuyant sur

Appuyez sur les touches ou pour modifier la consigne 2..

Validate en appuyant sur _X

7) Alarme

Levoyant d'alarme clignotant signale un défaut.

Problème	Diagnostic / Solution
En consultation de la température mesurée, l'appareil affiche :	La sonde est coupéeVérifiez la sonde ou son raccordement.
En consultation de la température mesurée, l'appareil affiche :	La sonde est en court-circuitVérifiez la sonde ou son raccordement.
L'affichage de la température est correct, mais le voyant "Alarm." clignote.	Le problème est interne au produitMettre hors tension, puis remetre sous tension.Si le problème persiste, contactez l'instructor.
