T1C-2 DIGIT - Thermostat connecté DELTA DORE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Thermostat électronique connecté, tout ou rien
Marque	DELTA DORE
Modèle	T1C-2 DIGIT
Alimentation	230 V ±10% , 50 Hz
Consommation	2 VA
Sortie relais	Contact inverseur, 5 A / 230 V
Plage de consigne	-9,5 °C à +90 °C par pas de 0,5 °C
Différentiel réglable	0,2 °C à 2 °C par pas de 0,1 °C
Entrée sonde	CTN 1000 Ω à 25 °C
Affichage	Digital (température de consigne ou mesurée, état sortie)
Boîtier	Modulaire, fixation sur rail DIN
Dimensions (L × H × P)	3 modules × 58 mm × ~60 mm (1 module = 18 mm)
Indice de protection	IP 40
Classe d'isolement	Classe II
Fonctions principales	Régulation de température, alarme sonde, affichage consigne/mesure, correction sonde
Entretien et nettoyage	Nettoyer avec un chiffon sec et non abrasif. Débrancher l'alimentation avant tout entretien.
Sécurité	Conforme directives 2004/108/CE (CEM) et 2006/95/CE (basse tension)
Pièces détachées	Sondes interchangeables (réf. 6300003, 6300017, 6300019, 6300001, 6300002)
Réparabilité	Remplacement de la sonde possible par l'utilisateur. Pour autres défauts, contacter l'installateur.
Informations générales	Thermostat numérique pour contrôle de température en ambiance, gaine, liquides, solides. Fabricant : DELTA DORE, Bonnemain, 35270 COMBOURG, France.

FOIRE AUX QUESTIONS - T1C-2 DIGIT DELTA DORE

Que signifie le voyant d'alarme clignotant ?

Le voyant d'alarme clignotant signale un défaut. Consultez l'affichage de la température mesurée : si l'appareil affiche '---' ou '...', cela indique une sonde coupée ou en court-circuit. Vérifiez la sonde et son raccordement. Si l'affichage est normal mais le voyant clignote, il peut s'agir d'un problème interne : mettez hors tension puis remettez sous tension.

Comment modifier la température de consigne ?

En mode utilisateur 'averti', appuyez simultanément sur les touches ⊕ et ⊙ pendant environ 5 secondes jusqu'à ce que l'affichage clignote. Relâchez, puis utilisez les touches ⊕ ou ⊙ pour régler la température souhaitée. Validez en appuyant sur la touche XH.

Quel est le différentiel par défaut et comment le régler ?

Le différentiel par défaut est de 0,2 °C. Pour le modifier, mettez l'interrupteur en position PROG, puis parcourez les fonctions à l'aide des touches. La fonction 2 permet de régler le différentiel de 0,2 °C à 2 °C par pas de 0,1 °C. Remettez l'interrupteur en position PROO après réglage.

Comment afficher la température mesurée au lieu de la consigne ?

En utilisation normale, l'appareil affiche la température de consigne. Pour voir la température mesurée, appuyez sur la touche (x). L'affichage peut également être inversé via le paramètre 3 (type de température affichée) dans le mode installateur : réglez sur 1 pour afficher la température mesurée en permanence.

Que faire si la sonde est défectueuse ?

Si l'affichage indique une sonde coupée (---) ou en court-circuit (...), vérifiez le câblage et la sonde. Les sondes interchangeables DELTA DORE (réf. 6300003, 6300017, etc.) sont compatibles. Remplacez la sonde si nécessaire.

Comment installer le thermostat sur un rail DIN ?

Le T1C-2 DIGIT se fixe directement sur un rail DIN standard (symétrique) dans une armoire électrique. Son boîtier modulaire occupe 3 modules (largeur 54 mm, hauteur 58 mm). Assurez-vous du respect de la norme C15-100.

Quelle est la tension d'alimentation et la puissance consommée ?

L'alimentation est de 230 V ±10% , 50 Hz. La consommation est de 2 VA. L'appareil est de classe II (isolement double).

Puis-je utiliser ce thermostat pour un plancher chauffant ou une chaudière ?

Oui, le T1C-2 DIGIT est un thermostat 'tout ou rien' adapté à tout système nécessitant un contrôle de température : ambiance, plancher chauffant, radiateur, chaudière, etc. La sortie relais (contact inverseur 5 A) peut commander directement une pompe, une vanne ou un contacteur.

Comment corriger un écart de température entre la sonde et la réalité ?

Dans le mode installateur (interrupteur sur PROG), accédez à la fonction 4 'Correction sonde'. Vous pouvez régler une correction de -2 °C à +2 °C par pas de 0,1 °C. La valeur par défaut est 0 °C. Validez et remettez l'interrupteur sur PROO.

Que signifie PROG et PROO sur l'interrupteur ?

L'interrupteur de sélection a deux positions : PROG (mode programmation/installateur) pour régler les paramètres (consigne, différentiel, affichage, correction sonde) et PROO (mode utilisateur) pour l'utilisation normale. Après les réglages, remettez impérativement l'interrupteur sur PROO.

MODE D'EMPLOI T1C-2 DIGIT DELTA DORE

La gamme des sondes DELTA DORE permet de s'adapter à toute application. Ces sondes sont interchangeables :

Sonde d'ambiance saillie auto-collante. ref: 6300003

Sonde d'ambiance ERP (établissement recevant du public)..... ref : 6300017

Sonde d'ambiance pour locaux industriels..... ref: 6300019

Sonde extérieure. ref: 6300001

Sonde de sol / tuyauterie / soufflerie..... ref: 6300002

DELTA DORE - Bonnemain - 35270 COMBOURG

Appareil conforme aux exigences des directives :

2004/108/CE (Compatibilité Électromagnétique)

2006/95/CE (Sécurité basse tension).

En raison de l'évolution des normes et du matériel, les caractéristiques indiquées par le texte et les images de ce document ne nous engagent qu'après confirmation par nos services.

Thermostat électronique à affichage digital

Le T1C-2 digit est un thermostat électronique "Tout ou rien".

Il s'adapte à tous les cas où un contrôle de température est nécessaire : ambiance, gaine d'air, liquides, solides...

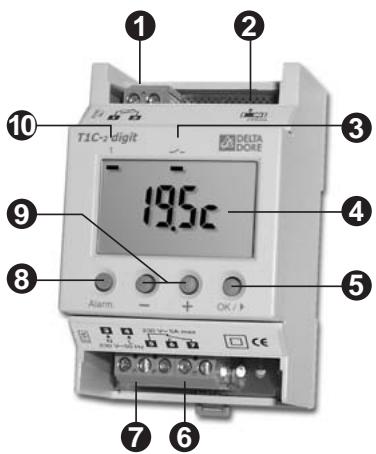

1) Description

Entree sonder

interrupteur de sélection :

Mode utilisateur / Mode installateur

État de la sortie : Allumé = Marche

affichage de la température

rouche de défilament

Sortie relais inverseur

limentation

Signalisation de début (clignotante)

Touches de modification

signalisation du type de température affichée Allumé = Consigne, Éteint = Température mesurée)

2) Caractéristiques techniques

• Alimentation 230 V +/-10%, 50Hz
• Isolement classe II
• Consommation : 2 VA
• 1 sortie contact inverseur, 5A 230V
• Consigne réglable de -9,5°C à +90°C
• Différentiel régulable de 0,2°C à 2°C par pas de 0,1°C
• Entrée sonde : type CTN 1000Ω à 25°C
• Affichage digital (consigne ou température mesurée, état de la sortie)
• Boîtier modulaire : 3 modules, h=58 mm Fixation sur rail DIN
• Indice de protection : IP 40

3) Montage

T1C-2 digit est monté sur rail DIN en armoire électrique

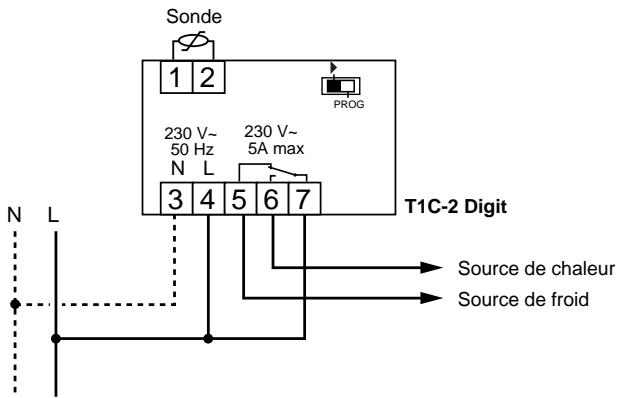

4) Raccordement

Par souci de clarté, les schémas réalisés sont à retenir dans leur principe. N'y figurent pas les protections et autres accessoires exigés par les normes.

• La norme UTE C15-100 et les règles de l'art doivent être respectées.
• Il est nécessaire que les appareils connectés ou environnants ne créent pas de perturbations trop fortes (directives CEE 89/336).

5) Mise en service installer

PROG

Mettre l'interrupteur en position PROG.

Le choix se effectue par appuis sur les touches ou

Vérifier et passer au choix suivant en appuyant sur

N° fonction	Description	Réglage	Valeur par défaut
1-	Température de consigne	De - 9,5°C à + 90°C au pas de 0,5°C	+ 20°C
2-	Différentiel	De + 0,2°C à + 2°C au pas de 0,1°C	0,2°C
3-	Type de température affichée	0 = Température de consigne 1 = Température mesurée	0
4-	Correction sonde	De - 2°C à + 2°C au pas de 0,1°C	0°C

Une fois tous les réglages effectués, remettre impérativement l'interrupteur sur la position PROO

Si la consigne est supérieure à 70°C, ne pas programmer un différentiel inférieur à 1°C.

6) Utilisation

T1C-2 digit compare en permanence la température de consigne affichée sur l'appareil à la température mesurée par la sonde.

Lorsque la température mesurée dépasse la température de consigne, la sortie passe à l'arrêt.

Lorsque la température mesurée passe en dessous de (température de consigne - Δt), la sortie passe en marche.

Δt = Différentiel (réglé lors de la mise en service)

Température mesurée (Tm)

Mode d'utilisation

T1C-2 digit affiche en permanence la température de consigne en cours.

En appuyant sur la touche (x), vous visualisez la température mesurée.

Note : L'affichage peut être inversé

(voir § Mise en service installateur.)

Mode utilisateur "averti

Vous souhaitez modifier la température de consigne.

Appuyez simultanément sur les touches ⊕ et ⊙ (environ 5 sec.) jusqu'à ce que l'affichage clignote. Relâchez.

Appuyez à nouveau sur les touches ⊕ ou ⊙ pour désirer la température souhaitée.

Validez en appuyant sur XH

7) Alarme

Le voyant d'alarme clignotant signale un défaut.

Problème	Diagnostic / Solution
En consultation de la température mesurée, l'appareil affiche :	La sonde est coupéeVérifiez la sonde ou son raccordement.
En consultation de la température mesurée, l'appareil affiche :	La sonde est en court-circuitVérifiez la sonde ou son raccordement.
L'affichage de la température est correct, mais le voyant "Alarm." clignote.	Le problème est interne au produitMettre hors tension, puis remetre sous tension.Si le problème persiste, contactez l'installateur.
